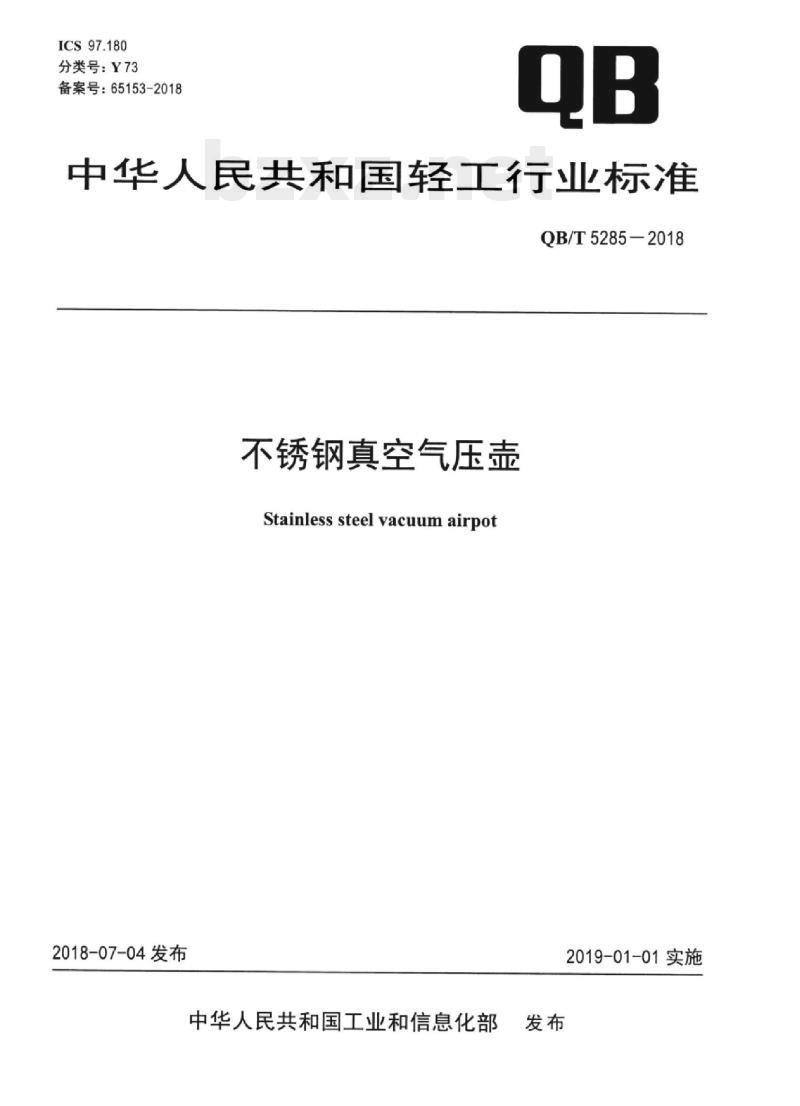

ICS97.180
分类号：Y73
备案号：65153-2018
中华人民共和国轻工行业标准
QB/T5285-2018
不锈钢真空气压壶
Stainless steel vacuum airpot2018-07-04发布
中华人民共和国工业和信息化部2019-01-01实施

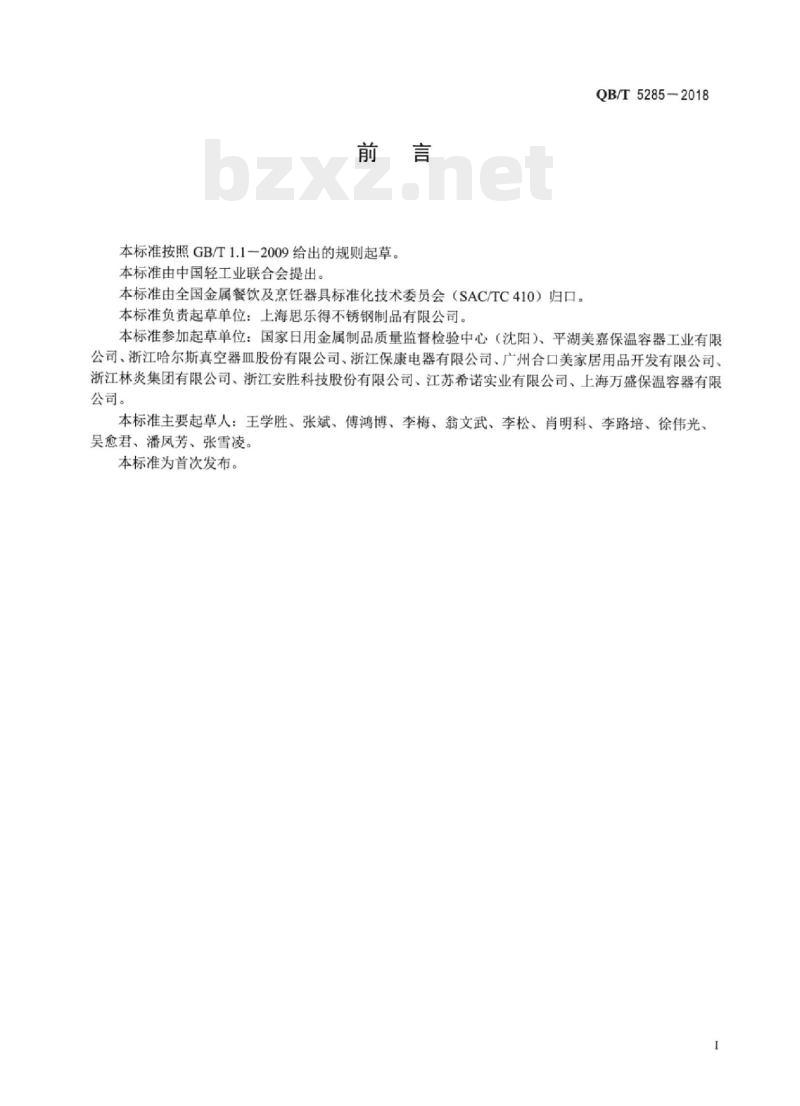

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国金属餐饮及烹饪器具标准化技术委员会（SAC/TC410）归口。本标准负责起草单位：上海思乐得不锈钢制品有限公司。QB/T5285-2018
本标准参加起草单位：国家日用金属制品质量监督检验中心（沈阳）、平湖美嘉保温容器工业有限公司、浙江哈尔斯真空器血股份有限公司、浙江保康电器有限公司、广州合口美家居用品开发有限公司、浙江林炎集团有限公司、浙江安胜科技股份有限公司、江苏希诺实业有限公司、上海万盛保温容器有限公司。
本标准主要起草人：王学胜、张斌、傅鸿博、李梅、翁文武、李松、肖明科、李路培、徐伟光、吴愈君、潘凤芳、张雪凌。
本标准为首次发布。

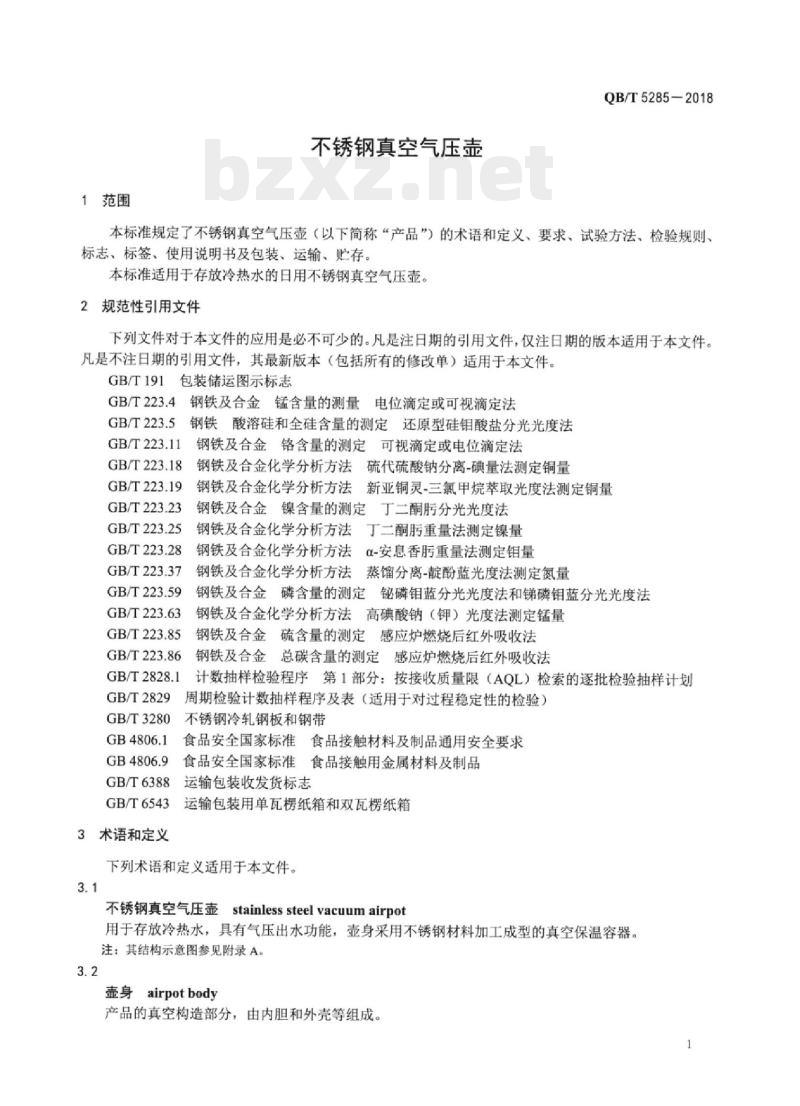

1范围
不锈钢真空气压壶
QB/T5285-2018
本标准规定了不锈钢真空气压壶（以下简称“产品”）的术语和定义、要求、试验方法、检验规则、标志、标签、使用说明书及包装、运输、贮存。本标准适用于存放冷热水的日用不锈钢真空气压壶。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T223.4钢铁及合金锰含量的测量电位滴定或可视滴定法GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.11
钢铁及合金铬含量的测定可视滴定或电位滴定法钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量GB/T223.18
GB/T223.19
GB/T223.23
GB/T223.25
GB/T223.28
GB/T223.37
GB/T223.59
GB/T223.63
GB/T223.85
GB/T223.86
GB/T2828.1
GB/T2829
GB/T3280
GB/T6388
钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金镍含量的测定丁二酮分光光度法钢铁及合金化学分析方法丁二酮重量法测定镍量钢铁及合金化学分析方法α-安息香重量法测定钼量钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量钢铁及合金硫含量的测定感应炉燃烧后红外吸收法钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划周期检验计数抽样程序及表（适用于对过程稳定性的检验）不锈钢冷轧钢板和钢带
食品安全国家标准食品接触材料及制品通用安全要求食品安全国家标准食品接触用金属材料及制品运输包装收发货标志
3运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T6543
3术语和定义
下列术语和定义适用于本文件。3.1
不锈钢真空气压壶
Estainless steel vacuum airpot用于存放冷热水，具有气压出水功能，壶身采用不锈钢材料加工成型的真空保温容器。注：其结构示意图参见附录A。
壶身airpotbody
产品的真空构造部分，由内胆和外壳等组成。1
QB/T5285-2018

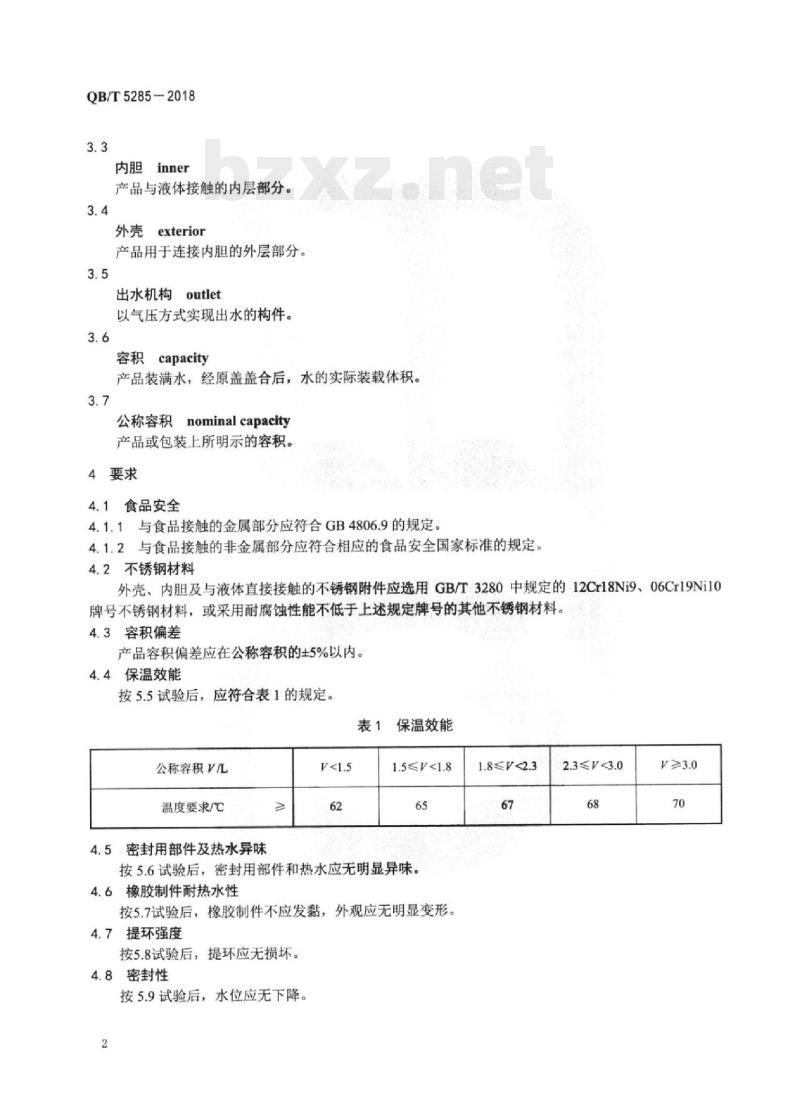

内胆inner
产品与液体接触的内层部分。
外壳exterior
产品用于连接内胆的外层部分。出水机构outlet
以气压方式实现出水的构件。
容积capacity
产品装满水，经原盖盖合后，水的实际装载体积。nominalcapacity
公称容积
产品或包装上所明示的容积。
4要求
4.1食品安全
4.1.1与食品接触的金属部分应符合GB4806.9的规定。4.1.2与食品接触的非金属部分应符合相应的食品安全国家标准的规定。4.2不锈钢材料
外壳、内胆及与液体直接接触的不锈钢附件应选用GB/T3280中规定的12Cr18Ni9、06Cr19Ni10牌号不锈钢材料，或采用耐腐蚀性能不低于上述规定牌号的其他不锈钢材料。4.3容积偏差
产品容积偏差应在公称容积的±5%以内。4.4保温效能
按5.5试验后，应符合表1的规定。表1
公称容积VL
温度要求/℃
4.5密封用部件及热水异味
保温效能
1.5≤V<1.8
按5.6试验后，密封用部件和热水应无明显异味。4.6橡胶制件耐热水性
按5.7试验后，橡胶制件不应发黏，外观应无明显变形。4.7提环强度
按5.8试验后，提环应无损坏。
4.8密封性
按5.9试验后，水位应无下降。
1.8≤V2.3
2.3≤V<3.0

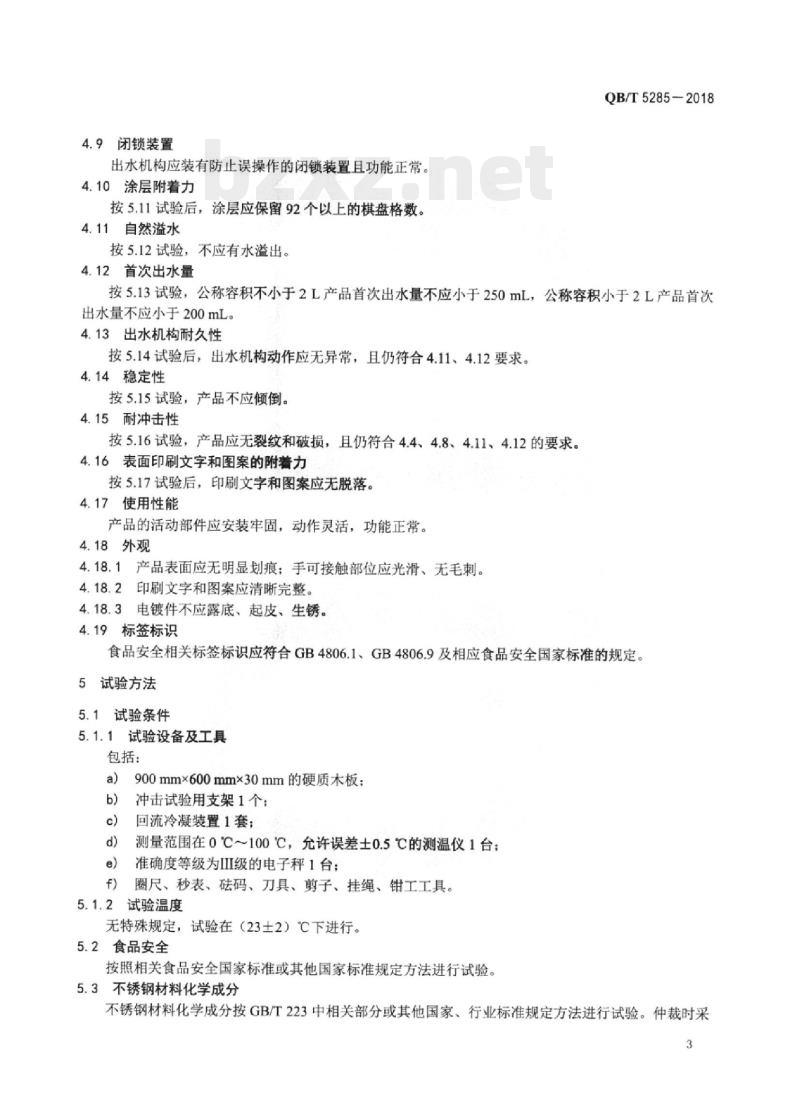

4.9闭锁装置
出水机构应装有防止误操作的闭锁装置且功能正常。4.10涂层附着力
按5.11试验后，涂层应保留92个以上的棋盘格数。4.11自然溢水
按5.12试验，不应有水溢出。
4.12首次出水量
QB/T5285-2018
按5.13试验，公称容积不小于2L产品首次出水量不应小于250mL，公称容积小于2L产品首次出水量不应小于200mL。
4.13出水机构耐久性
按5.14试验后，出水机构动作应无异常，且仍符合4.11、4.12要求。4.14稳定性
按5.15试验，产品不应倾倒。
4.15耐冲击性
按5.16试验，产品应无裂纹和破损，且仍符合4.4、4.8、4.11、4.12的要求。4.16表面印刷文字和图案的附着力按5.17试验后，印刷文字和图案应无脱落。4.17使用性能
产品的活动部件应安装牢固，动作灵活，功能正常。4.18外观
4.18.1产品表面应无明显划痕；手可接触部位应光滑、无毛刺。4.18.2印刷文字和图案应清晰完整。4.18.3电镀件不应露底、起皮、生锈。4.19标签标识
食品安全相关标签标识应符合GB4806.1、GB4806.9及相应食品安全国家标准的规定。5试验方法
5.1试验条件
5.1.1试验设备及工具
包括：
900mm×600mmx30mm的硬质木板：b)
冲击试验用支架1个：
回流冷凝装置1套：
测量范围在0℃～100℃，允许误差士0.5℃的测温仪1台：d)
准确度等级为IⅢI级的电子秤1台：e)
f）圈尺、秒表、码、刀具、剪子、挂绳、钳工工具。5.1.2试验温度
无特殊规定，试验在（23土2）℃下进行。5.2食品安全
按照相关食品安全国家标准或其他国家标准规定方法进行试验。5.3不锈钢材料化学成分
不锈钢材料化学成分按GB/T223中相关部分或其他国家、行业标准规定方法进行试验。仲裁时采3
QB/T5285-2018
用GB/T223.4、GB/T223.5、GB/T223.11、GB/T223.18、GB/T223.19、GB/T223.23、GB/T223.25、GB/T223.28、GB/T223.37、GB/T223.59、GB/T223.63、GB/T223.85、GB/T223.86标准方法5.4容积偏差
步骤如下：
将空的带盖产品放在电子秤上，称其质量为G1：a)
将产品内注满常温水，用原盖盖合，称其质量为G2b)
按公式（1）计算其容积V：
式中：
d）计算偏差。
V=(G, -G)
容积，单位为升（L)：
产品质量，单位为千克（kg）：产品带水质量，单位为千克（kg)：水的密度，取1kg/L。
5.5保温效能
产品口在环境温度（20士2）℃下，放置30min以上，装入沸水（100℃）至口部密封圈下端。在产品内水温实测温度达到（95土1）℃时，盖合盖子。在同样环境条件下，经过10h后，测定产品内水的温度。
5.6密封用部件及热水异味
将产品用40℃～60℃的温水清洗干净后，在产品中灌满90℃以上的热水，用原盖盖合，放置30min后，检查密封用部件和热水有无异味。若有争议，以5名检查人员中至少有3人的相同感官判断为准。
5.7橡胶制件耐热水性
如图1，将橡胶制件置于回流冷凝装置的容器中，微沸4h后取出，检查有无发黏。放置2h后，裸眼检查其外观有无明显变形。1一回流冷凝装置：
2一蒸馅水：
3一橡胶制件：4一进水口；5一出水口：橡胶制件耐热水性试验示意图
6一加热装置
5.8提环强度
通过提环将产品挂起，将相当于产品装满水（包括所有附件）质量6倍的重物慢慢地加载于产品上，保持5min。取下重物后检查提环。4
5.9密封性
向产品中注入常温水，超过口部密封圈的上部，2h后检查水位是否下降。5.10闭锁装置
启动闭锁装置，按动出水机构，观察是否有水流出。QB/T5285—2018
5.11涂层附着力
用刀刃角为20°～30°、刀片厚度为（0.43士0.03）mm的单刃切割刀具（见图2），对被测涂层表面垂直均匀施力，划深度见底的100个（10×10）1mm2的棋盘格子，并且在上面粘上宽25mm、黏着力（10土1）N/25mm的压敏胶粘带，然后以与表面成直角的方向用力揭下胶带，计算没有被剥离的残留棋盘格子数。
图2单刃切割刀具示意图
刀片厚：0.43±0.03wwW.bzxz.Net
单位为毫米
5.12自然溢水
产品中注入90℃以上、1/2公称容积的热水，用原盖盖合，以壶底为支点，左右摇动10s（振幅为10cm，频率为100次/min），检查出水口是否有水溢出。5.13首次出水量
在产品中灌满（80土2）℃的热水，取量杯置于出水口下，正常出水1次。5.14出水机构耐久性
如图3所示，除去产品的引水管，向产品内注满常温水，以6次/min的频率按压1万次后（人工或者试验机均可），观察出水机构动作状态，然后再按5.12、5.13进行试验。单位为毫米
1一产品：2一容器（水槽、量简等）图3出水机构耐久性试验示意图
5.15稳定性
将注满水的产品用原盖盖合，静置在15°倾斜搁置的平直木板上，观察是否倾倒。5
QB/T5285-2018
5.16耐冲击性
如图4所示，将产品装满常温水并密封后，垂直悬挂在400mm高处，在静止状态下坠落到经水平固定的硬质木板上。观察产品并检测产品的保温效能、密封性、自然溢水及首次出水量是否仍符合要求。单位为毫米
用剪刀剪断
(固定）
图4耐冲击性试验示意图
5.17表面印刷文字和图案的附着力在文字和图案上，粘上宽25mm、黏着力（10土1）N/25mm的压敏胶粘带，以与表面成直角的方向用力揭下胶带，检查有无脱落。5.18使用性能
手动、目测检查。
5.19外观
手触摸、目测检查。
5.20标签标识
目测检查。
检验规则
6.1产品检验分出厂检验和型式检验。6.2出厂检验按GB/T2828.1的规定，采用正常检验一次抽样方案，按每百单位产品不合格品数计算。出厂检验项目、不合格分类、检验水平（IL）及接收质量限（AQL）应符合表2的规定。表2出厂检验项目及判别
保温效能
密封性
闭锁装置
自然溢水
标签标识
检验项目
不合格分类
对应条款
检验水平（IL）
接收质量限（AQL）
检验项目
密封用部件及热水异味
涂层附着力
首次出水量
表面印刷文字和图案的附着力
使用性能
标志、标签、使用说明书
不合格分类
（续）
对应条款
4.18.2、4.18.3
7.1、7.2、7.3
检验水平（IL）
QB/T5285-2018
接收质量限（AQL）
型式检验按GB/T2829规定，采用判别水平II的二次抽样方案，表3中1～7项检验采用判别水平6.3
ⅡI的一次抽样方案，按每百单位产品不合格品数计算。产品在下列情况之一时，应进行型式检验：a)
新产品或老产品转厂生产的试制定型鉴定；正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时：正常生产时，每1年进行1次型式检验；产品停产6个月以上重新恢复生产时：出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出进行型式检验要求时。f)
6.4型式检验的项目、不合格分类、判别水平（DL）、样本大小、不合格质量水平（RQL）应符合表3规定。
型式检验项目及判别
食品安全
不锈钢材料
闭锁装置
自然溢水
稳定性
标签标识
不合格分类
对应条款
判别水平
样本大小
不合格质量水平
QB/T5285—2018
容积偏差
保温效能
密封用部件及热水异味
橡胶制件耐热水性
提环强度
密封性
首次出水量
出水机构耐久性
耐冲击性
表面印刷文字和图案的附
使用性能
涂层附着力
标志、标签、使用说明书
标志、标签、使用说明书
7.1标志
表3（续）
不合格分类
对应条款
4.18.2、4.18.3
7.1、7.2、7.3
判别水平
产品的明显位置上应有永久性的标志：生产者名称或商标。产品或最小销售包装上应有如下标志：商标：
产品名称和公称容积：
外壳的不锈钢类型及牌号：
保温效能；
执行产品标准号和名称：
生产者名称、地址和联系电话。样本大小
n=n2=3
不合格质量水平
包装箱上的贮运图示标志应符合GB/T191的规定，收发货标志应符合GB/T6388的规定，并应7.1.3
有如下标志：
商标：
产品名称和公称容积；
执行产品标准号和名称：
生产者名称、地址、联系电话：出厂年月：
数量：
g）净重、毛重、体积（长×宽×高）；怕雨、向上、易碎物品标志。
7.2标签
合格证应有如下内容：
a）商标；
合格证（字样）及检验员（签名或代号）：b）
生产日期：
生产者名称、地址。
3使用说明书
使用说明书应包括如下内容：
“使用前请仔细阅读使用说明书”字样：使用说明；
应有“禁止儿童使用本产品”警示用语：注意事项：
执行产品标准号和名称；
生产者名称、地址和联系电话。f）
包装、运输和贮存
8.1包装
8.1.1产品包装应干燥、完整、清洁，附有使用说明书、合格证。8.1.2产品采用瓦楞纸盒包装应符合GB/T6543的规定。8.2运输
8.2.1运输时应轻装轻卸，严禁抛掷、翻滚和踩踏。8.2.2运输途中应谨防受潮、挤压及雨淋。8.2.3严禁与腐蚀性物品同时装运。8.3贮存
QB/T5285-2018
8.3.1产品应存放在通风、无腐蚀性物品和气体、相对湿度应小于85%的库房中。8.3.2产品存放离墙距离保持在200mm以上，离地面距离保持在100mm以上，堆高不超过3ml9
QB/T5285-2018
附录A
（资料性附录）
不锈钢真空气压壶结构型式及部位名称道
1一内胆：2一外壳：3一口部密封圈：4-出水口；5-气囊：6一进气口：7-压盖；8-上盖：9一提环：10-壶身；11-引水管图A.1不锈钢真空气压壶结构型式及部位名称示意图
