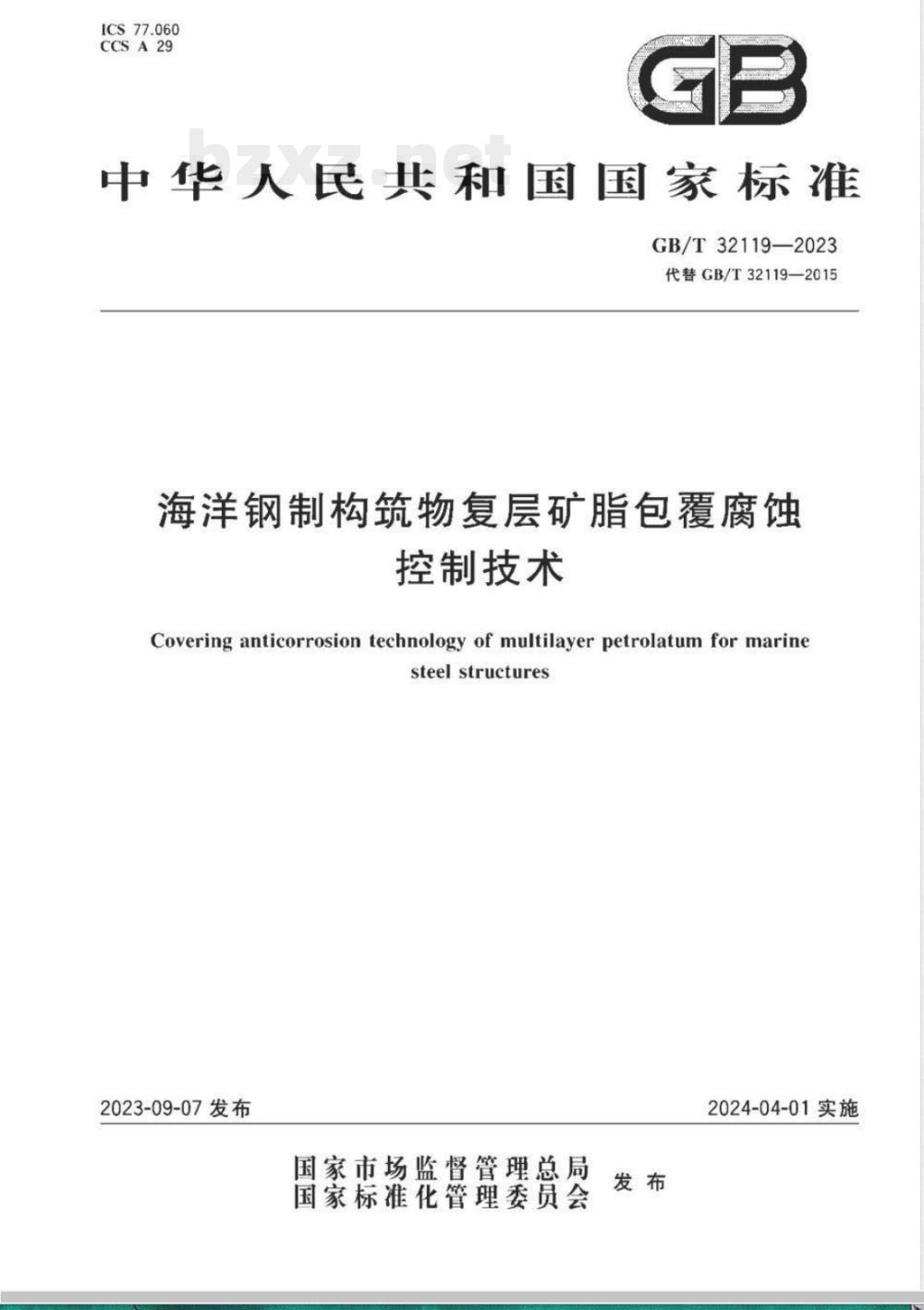

【国家标准】 海洋钢制构筑物复层矿脂包覆腐蚀控制技术

ICS77.060
CCSA29
中华人民共和国国家标准
GB/T32119—2023
代替GB/T32119—2015
海洋钢制构筑物复层矿脂包覆腐蚀控制技术
Covering anticorrosion technology of multilayer petrolatum for marinesteel structures
2023-09-07发布
国家市场监督管理总局
国家标准化管理委员会
2024-04-01实施

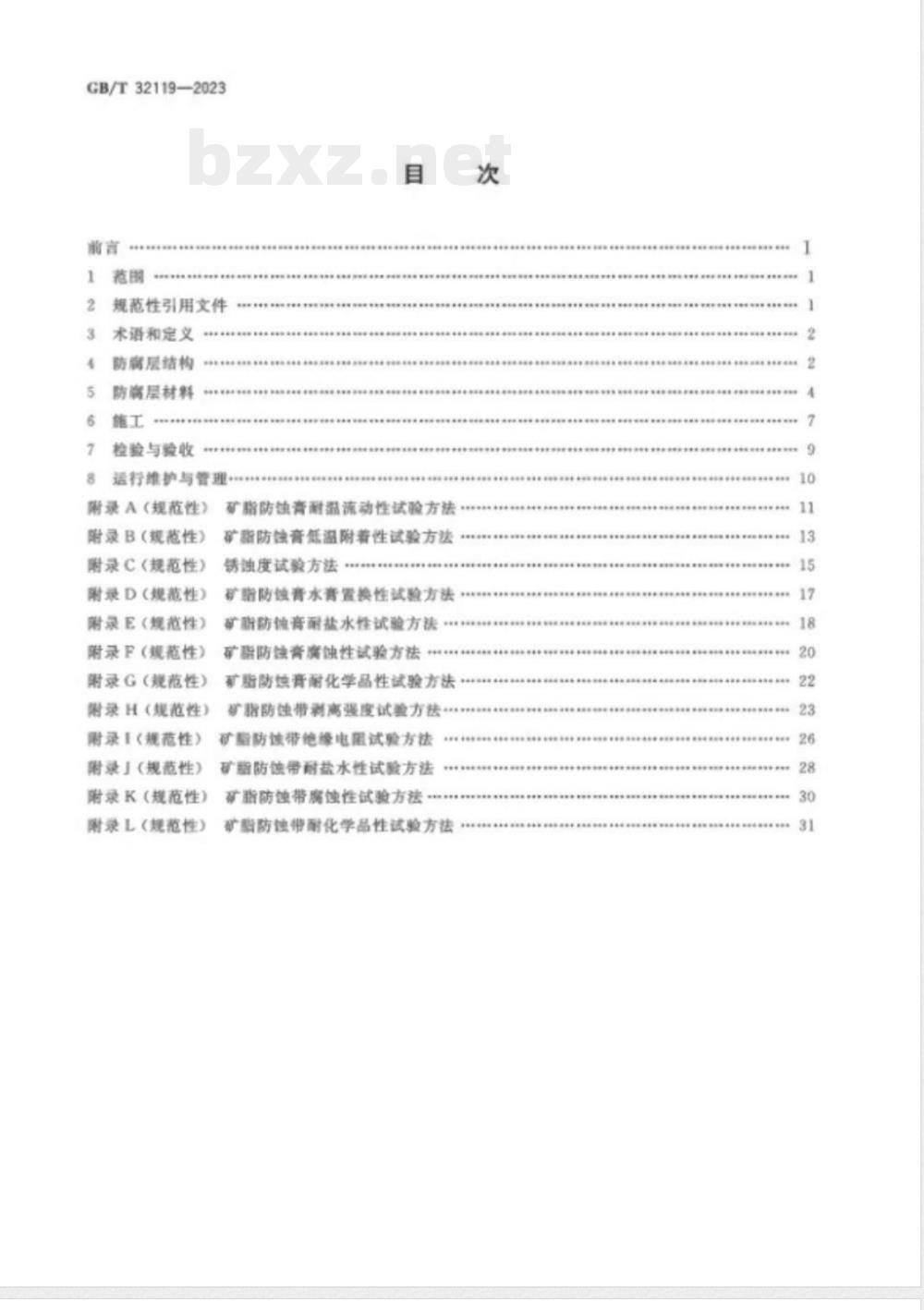

GB/T32119—2023
规范性引用文件
术语和定义
防腐层结构
防离层材料
检验与验收
适行维护与管理
谢录A（规范性）
附录B（规范性）
附录C（规范性）
附录D（范性）
附录E（规范性）
附录F（规范性）
附录G（规范性）
附录H（规范性）
耐录I（规范性）
附录」（规范性）
附录K（规范性）
附录L《规范性）
矿脂防蚀背耐温流动性试验方法矿脂防膏低温附着性试验方法
锈蚀度试验方法
矿脂防蚀膏水膏置换性试验方法矿脂防伸膏耐盐水性试验方法
矿指防快育嘴蚀性试验方法
矿脂防烛育耐化学品性试验方法矿脂防蚀带离强度试验方法
矿整防恢带绝缘电阻试验方法
矿断防蚀带耐盐水性试险方法
矿脂防蚀带房蚀性试验方法
矿赠防蚀带耐化学品性试验方法次

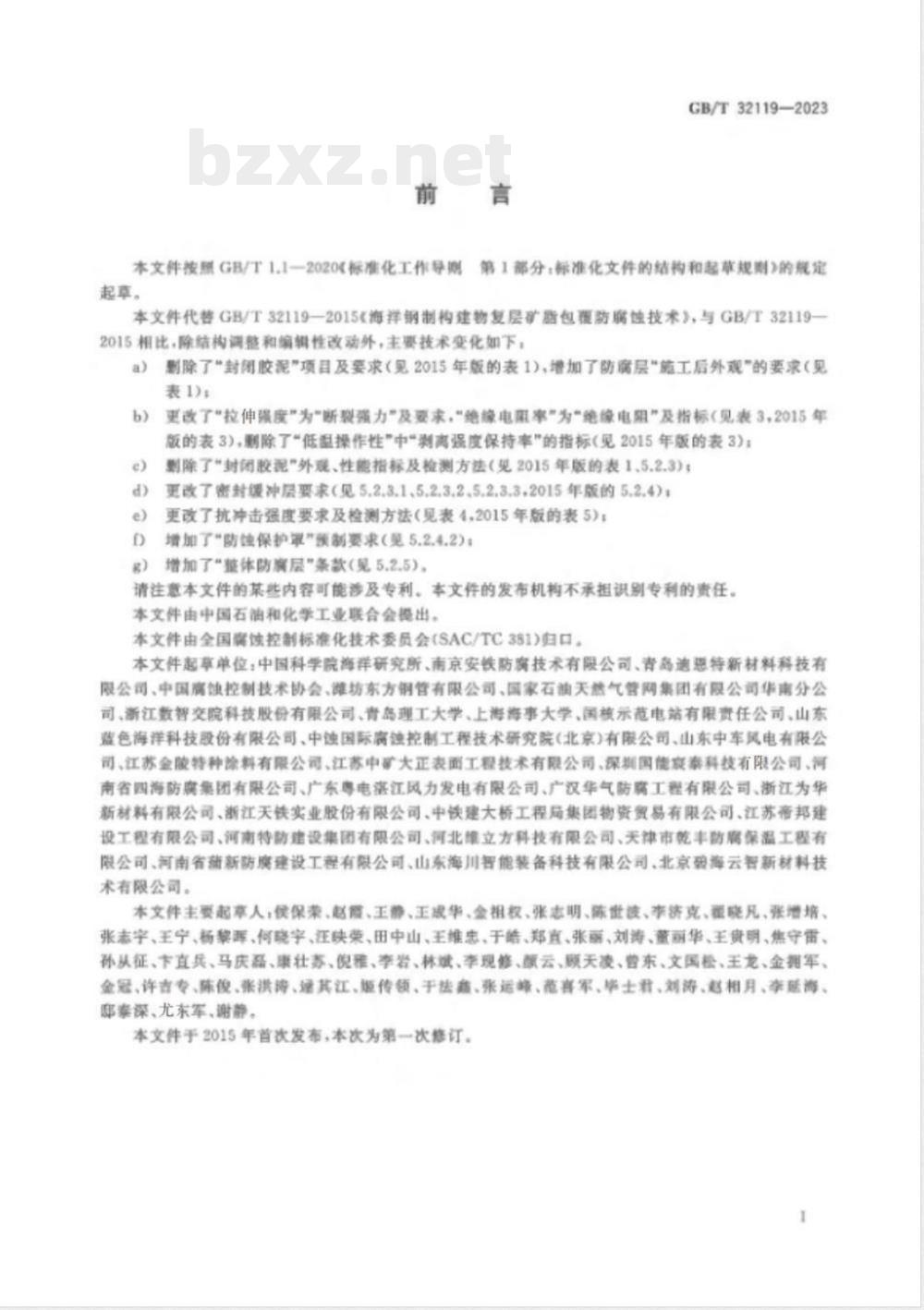

本文件按照GB/T1.1—2020标维化工作导侧起草。
GB/T32119—2023
第1都分：标准化文件的结构和起章规则的航定本文件代登GB/T32119一2015<海祥钢制档建物复层矿脂包报防骗蚀技术3，与GB/T32119-2015相比·除结构调整和编辑性改动外，主要技术变化如下：a)
别除了“封闲胶泥项目及要求（见2015年版的表1），增加了防篇层“施工后外观的要求（见表1)
更改了\拉伸强度”为断裂强力及要求，“给像电阻牢为\绝缘电阻”及指标（见表3，2015年版的表3）+剧除了“低望操作性”中*划离强度保持率“的指标（见2015年版的表3）；购除了“封闭胶配外现、性意指标及检测方法（见2015年版的表1.5.2.3），更改了密封缓冲层要求（见5.2.31、5.2.3.2、5.23.3.2015年版的5.2.4）更改了抗冲击强度要求及检测方法（见表4.2015年版的表5）增加了“防蚀保护罩”预制要求（5.2.4.2）：增加了“整体防扇层条款（见5.2.5）。请注意本文件的某整内容可能渗及专利、本文件的发布机构不承扭识别专利的资任。本文件由中国石油和化学工业联合会提出。本文件由全国离蚀控制标准化技术委员会（SAC/TC3S1）归口。本文件起草单位：中国科学院海洋研究所、南京安铁防离技术有限公司、青岛滤思特新材料科技有限公司、中国商蚀控制技术协会、雄坊东方铜售有限公司、国家石询天盐气管网集团有限公司华南分公司、浙江数智交院科技股份有限公司、青岛理工大学、上海海事大学、国核示范电站有限责任公司、山东色海洋科技股份有限公司、中蚀国际离蚀控制工程技术研究院（北京）有限公司、山东中车风电有限公司、江苏金陵特种涂料有限公司、江苏中大正表面工程技术有限公司、深期国能衰泰科技有限公司、河南省园海防腐集团有限公司、广东粤电湛江风力发电有限公司、广汉华气防工程有限公司、浙江为华新材料有限公司、渐江天铁实业股份有限公司、中铁建大桥工程局集团物资贸易有限公司、江苏帝邦建设工程有限公司、河南特防建设集团有限公司、河北维立方科技有限公司、天津市乾丰骑属保温工程有限公司、河南省辅新防房建设工程有限公司、山东海川智能装备科技有限公司、北京海云智新材料技术有限公司。
本文件主要起草人、保荣、超霞、王静、王感华、金祖权、张志明、陈坐波、车济克、疆晓凡、张增培、张志字、王宁、杨黎辉、何晓字、汪快荣、田中山、王维忠、于皓、郑直、张丽、刘寿、董丽华、王贵明、焦守雷、孙从征、卡直兵、马庆磊、康社苏、倪雅、李岩、林斌、李现修、颜云、顾天凌、营东、文国松、王龙、金军、金冠、许吉专、陈俊、张洪裤、运其江、姬传领、于祛鑫、张递峰、范喜军、华士君、刘涛、赵相月、车海、廊泰深、尤东军、谢静。
本文件手2015年首次发布，本次为第一次修订。一

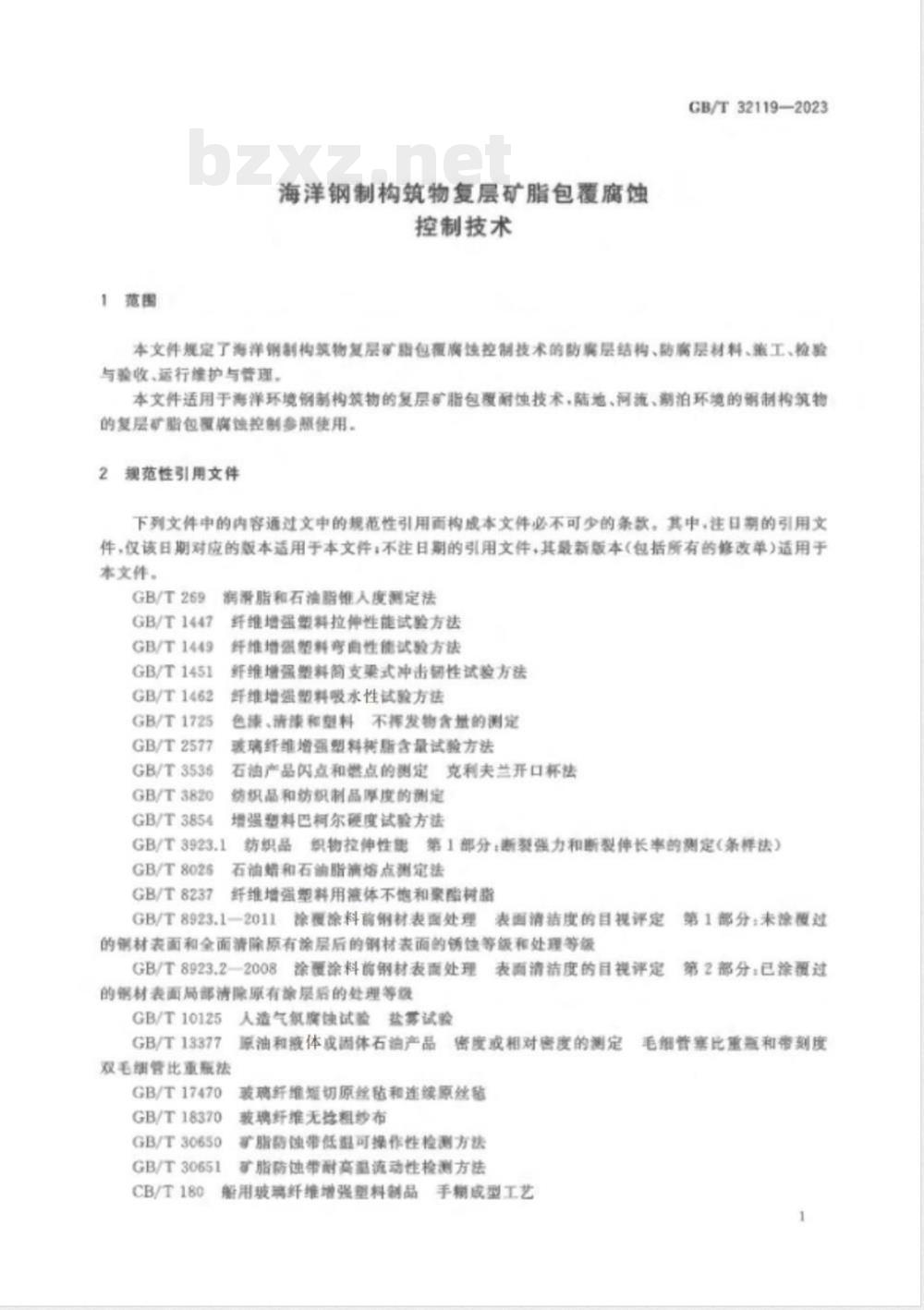

1范围
海洋钢制构筑物复层矿脂包覆腐蚀控制技术
GB/T32119—2023
本文件耗定了海洋钢制构筑物复层可脂包覆质蚀控制技术的防腐层结构、防胸层材料、主工、检脸与验收、运行维护与管理。
本文件适用于海洋环境钢制构筑物的复层穿脂包爱耐蚀技术，陆地、河流、翻泊环境的期制构筑物的复层矿脂包斑离蚀控制参照使用。2
规范性引用文件
下列文件中的内容通过文中的规范性引用面构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用手本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T269
GB/T1447
GB/T1449
GB/T1451
GB/T1462
GB/T1725
GB/T2577
GB/T3536
GB/T3820
GB/T3854
润滑脂和石油胎维入度定法
纤维增强塑料拉伸性能试验方法纤维增激塑料弯曲性能试验方法纤维增强塑料简支染式冲击韧性试验方法纤维增强塑料吸水性试险方法
色速、流速和塑料不挥发物含量的谢定玻璃纤维增强塑料树脂含量试验方法石油产品闪点和燃点的测定克利夫兰开口杯法纺织品和纺织制品厚度的定
增强塑料巴柯尔硬度试验方法
GB/T3923.1
GB/T8026
GB/T8237
纺织品
织物拉伸性鼠第1部分：断裂强力和断裂伸长率的测定（条样法）石油蜡和石幼脂滴熔点测定法
纤维增强塑料用液体不饱和像酯材脂GB/T8923.1-
涂复涂料商钢材表医处理
表画清洁度的目视评定
的销材表面和全面滑除原有涤层后的钢材表面的锈蚀等级和处理等饭GB/T8923.2-2008涂涂料前钢材表面处理的锅材表面局部清除原有旅层后的处理等级GB/T10125
GB/T13377
双毛细营比重瓶法
GB/T17470
GB/T18370
GB/T30650
GB/T30651
CB/T180
人造气氛腾蚀试险盐雾试验
原油和液体成固休石油产品
表需清洁度的目视评定
密度或相对密度的测定
玻璃纤维短切原丝和连续原丝毡装聘纤维无粗纱布
矿脂药蚀带低温可操作性检测方法矿脂防蚀带耐高量流动性检测方法解用玻璃纤维增强塑料制品手橱咸型工艺第1都分：未综厦建
第2都分：已涂楼过
毛细管器比重瓶和带刻度
GB/T32119—2023

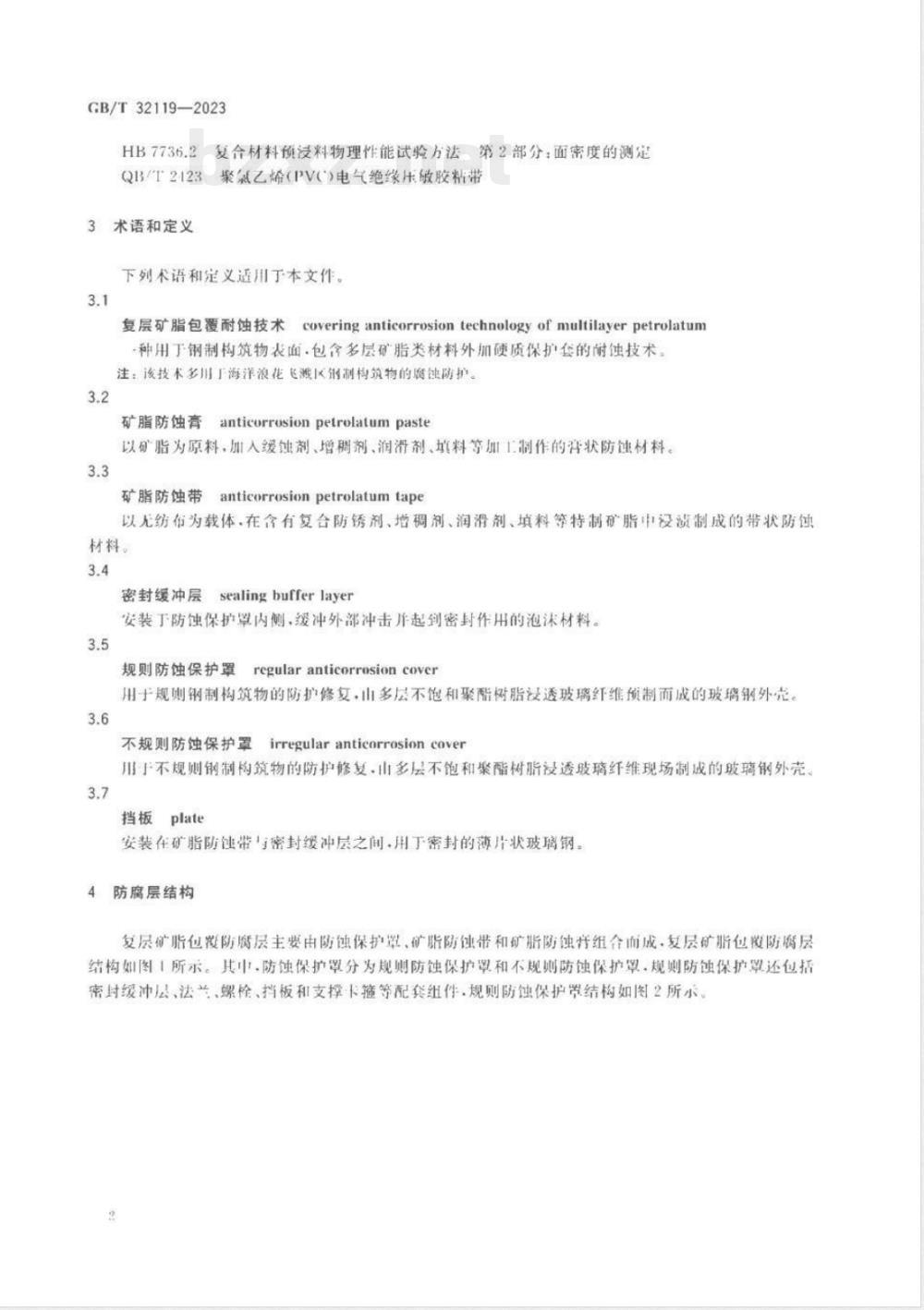

复合材料倾浸料物理性能试验方法第2部分：面密度的测定Q13/T2123聚氯乙烯（PVC）电气绝缘压敏胶精带3术语和定义
下列术语和定义适用于本文件。3.1
复层矿脂包覆耐蚀技术
coveringanticorrosiontechnologyof multilaverpetrolatum·种用丁钢制构筑物表面·包多层矿脂类材料外加硬质保护的耐蚀技术注：该技术多用海洋浪花飞溅区制制构筑物的质饨防护。3.2
anticorrosionpetrolatumpaste矿脂防蚀膏
以矿脂为原料，加人缓蚀剂、增稠剂、润滑剂、填料等加工制作的膏状防蚀材料。3.3
anticorrosionpetrolatumtape
矿脂防蚀带
以无纺布为载体.在含有复台防锈剂、增调剂、润滑剂、填料等特制矿脂中没渍制成的带状防蚀材料。
密封缓冲层
sealingbufferlayer
安装丁防蚀保护罩内侧、级冲外部冲击并起到密封作用的泡沫材料。3.5
规则防蚀保护罩regularanticorrosioncover用于规则钢制构筑物的防护修复·山多层不饱和聚酯树脂设透玻璃纤维预制而成的玻璃钢外壳。3.6
不规则防蚀保护罩
irregularanticorrosioncover
川丁不规则钢制构筑物的防护修复·山多层不饱和聚酯树脂浸透玻璃纤维现场制成的玻璃钢外壳3.7
安装在矿脂防健带与密封缓冲层之间.用丁密封的薄片状玻璃钢。防腐层结构
复层矿脂包度防腐层主要由防蚀保护罩、矿脂防蚀带和矿防蚀齐组合而成，复层矿脂包防橱层结构如图！所示。其中·防蚀保护罩分为规则防蚀保护罩和不规则防蚀保护罩，规则防蚀保护罩还包括密封缓冲层、法兰、螺栓、挡板和支撑卡箍等配套组件规则防蚀保护置结构如图2所示。标引序号说：
防蚀保护罩：
2文脂脑饰带：
3矿脂助做青
4—制基体。
标引率号说明：
1钢制基体：
欢能链蚀膏
矿能防做带：
挡板：
墨封缓冲层：
洗兰：
防蚀保护罩
爆检，
交撑卡能，
复层矿脂包覆防腐层结构示意图图2
规防性保护罩结构图
GB/T32119—2023
GB/T32119—2023
防腐层材料
防腐层外观应符合表1的规定。
矿脂防蚀育
施工后外观
淡树色
油脂味
涂抹均匀，无潮涂
性能指标及检测方法
矿脂防蚀膏
防腐层外观
矿脂防速带
卷状缠带
淡黄色
油脂味
表而平繁·搭接均勾无泡、无皱带和破摄矿脂防蚀育的性能指标及检测方法应符合表2的规定表2
耐温流动作
低温附着作
不挥发物含素
水疗置换作
耐盐水作
耐中性盐劣性
腐蚀性《失重法，
nig en
耐化学品作
矿脂防蚀膏的性能指标及检测方法婴求
0.73~1.23
o0%20,
在（50—2）下通直放置21h.不流满20+2）？下放置h，不利落
阴录C中的锈蚀度A级
附录C中的锈蚀度A级
[02h.附录中的锈蚀度A级
附水C中的锈蚀度A级
耐性盐雾性试验钢板与耐化学品性试验钢板一致防链保护学
光滑密实坚硬壳状
根据品要调記
安装军固
检测方法
GBT13377
GBT269
GBT3536
GBT8026
附录B
GBT1725
随录1
附康E
GHT10125
附录F
矿脂防蚀带
GB/T32119—2023
矿防链带应由矿脂防蚀膏制造商配套费供。矿脂防蚀带的性虑措标及检测方法应符合表3的规定。
面密度
断裂强力
断装伸长率
刺高涨度
耐显动性
低湿操作性
绝缘电器
Mo·m?
酮盐水性bzxZ.net
耐中性整等性
囊触性（失重祛）
mg/emi
葡化学品性
矿脂防蚀带的性能指标及检涮方法要求
700-1750
10.5~25.5
在45~65C下，不滴滑
在一20它一0下，不断微、龟器
经滤&d.期录C中的锈续斑A级
1000h附承C中的锈缺度A版
财录C中的锈使度A级
耐中性盐募性试验钢板与耐化学品性试验钢板一致试样宽重为50mma，
试样完度为25mm
密封缓冲层
在海洋环境中服役的钢制构筑物庭使用密封缓冲层。检测方决
GB/T3820
GB/T3923,1
GB/T3923.1
附录H
GB/T30651
GB/T30650
翡录】
GB/T10125
谢录K
解录L
在非海洋环境中服役的钢制构筑物应服据现场环境蓄求，判断是否使用密封缓冲层，密封缓冲层应选用发池材料，发滤率应为30销35倍，厚度应为（10土0.5）mm。防蚀保护罩
防蚀保护罩性能帮标及检测方法庭符合表4的规定GB/T32119—2023
巴柯示疆度
寄选乐度
树盈含量（质量分数）
暖水率
拉传强度
抗冲击强度
防蚀保护罩的性能指标及检测方法要求
≥100
所有项目应从主体部位抽检祥振5换，额检样钣中特合要求的应不少于4扶5.2.4.2
靓则防蚀保护罩按照CB/T180的规定进行预制检剩方法
GB/T3854
GB/T1449
GB/T2S77
GB/T1462
GB/T1447
GB/T1451
防蚀保护罩法兰部分厚度应为8mm~10mm主体边缘部分应按照图3所示的要求，从主体部分距真法兰拐角部位15cm起，逐渐加厚到与法兰同的厚度，主体部分厚度不应小手3mm。标引序号说明：
1核兰都分，
主体部分，
送春加厚部分。
防蚀保护主体部分与法兰连接部分制作要求示意图制作材料包括
不规则防蚀保护罩应遵行现场制作，不饱和聚酯树脂-应符合GB/T8237的规定；短切毯，应符合GB/T17470的规定；无玻璃纤维布，应符合GB/T18370的规定：胶衣，应符合CB/T180的锯定，
5.2.5整体防腐层
GB/T32119—2023
如无特殊规定或商定，整体防腐层的样品应采用直径（25土5）mm、长度（15土5）mm的管状钢材并按照第6章的要求进行样品制作。整体防腐层应按照GBT10123的规定测定耐盐雾性能，并满足8000h钢材无锈蚀的要求。
5.3其他要求
5.3.1挡板与防蚀保护罩材质相同.厚度为1mm~2mm，宽度为100mm~200mm。5.3.2支撑卡箍应采用与被保护钢制构筑物相同或类似材质的角钢，并根据被保护钢制构筑物尺寸大小进行制作
6施工
前期准备
应根据施工对象和技术要求·进行现场考察、收集资料，标记施工区域、确定施工方案。6.1.2应根据现场状况.选择合适地点，通过搭建脚手架、吊笼、施工船等方式进行施工。6.1.3海洋浪花飞溅区的施工区域应从最低海水潮位以下1m处往上安装至平均高潮位上部1.5m处，根据不同海域情况进行适当调整6.2
施工条件
施T温度应高于-10℃。
水下施工应有潜水员配合，
钢制构筑物的表面处理
除锈前.应清除钢制构筑物表面的焊渣、毛刺、海生物等。除锈等级应达到GB/T8923.12011和GB/T8923.22008规定的St2级6.3.2
处理后，不应有高于主体钢制构筑物10mm的凸出物6.4
支撑卡箍的安装
规则防蚀保护罩应安装支撑卡箍，不规则防保护罩不安装支撑卡箍很据设计要求，应在钢制构筑物最低保护线处，标出固定支撑卡箍的位置。支撑卡箍应安装在被保护钢制构筑物外围·应采用螺栓连接固定，支撑卡箍应焊接在被保护钢制构筑物上。涂抹矿脂防蚀膏
应在表面处理后6h内涂抹矿脂防蚀育。6.5.2
用刮板等T具将矿脂防蚀均匀涂抹在钢制构筑物表面.厚度应达到180mm~250m缠绕矿脂防蚀带
在涂抹矿脂防蚀膏后的钢制构筑物表面缠绕矿脂防蚀带.间隔时间不应超过1h。6.6.1
6.6.2缠绕时，用力将矿脂防蚀带拉紧铺平.用辊了等工具将里面空气压出，起始处缠绕两层·然后螺旋纳缠绕并依次搭接5.5%.应保证各处至少缠绕两层。矿脂防蚀带始端搭接长度不应小于100mm。6.6.3对于不规则钢制构筑物.先将矿脂防蚀带剪成合适的长度，将其逐段缠贴在不规则处，并保证各GB/T32119—2023
处至少有两层，
矿脂防蚀带施工完毕后，矿脂防蚀膏和矿脂防蚀带总厚度不应小于1.6mm6.7
规则防蚀保护罩安装
粘贴密封级冲屋
将密封缓冲层粘贴在防蚀保护罩的内侧，缓冲层上部应比保护罩短5mm~10mm，以便进行封闭处理。
固定防性保护罩
应在矿密防蚀带施工完车24h内安装防蚀保护罩、6.7.2.2
防蚀保护罩下端应紧接在卡靠上，并由下向上安装，应在防蚀保护罩法兰对接处的密封缓冲层内面放置挡板。法兰连接处盘采用附海水扇钟媒栓紧周，螺栓丸距不虚大于200mm。密鲜端部
应采用合适的方法进行增部害射，密封部位不应有气泡、漏涂等现象。6.8
不规则防链保护罩现场制作
无特操规定减商定，不规刷防恢保护罩应按照图4所示的结构进行制作，450g/m的短初站2层，400g/m的玻瑞纤维布3层，每层都涂削不饱和案树脂?用量不少于3.5kg/m.胶衣用量不少于750g/m
标引序号说明：
1胶表，
2装璃纤塑布
J-粗切愁：
4矿指防经带：
5矿脂防蚀奇，
6—钢制基体，
图4不规别防蚀保护罩各服结构
妮则防蚀保护罩和不规则防蚀保护罩对接6.9,1
应在矿脂防蚀带施工完毕24h内制作防蚀保护罩。不规制防蚀保护罩现场制作应在规刻防蚀保护罩安装之前进行。规则防使保护罩和不规则防蚀保护罩的对接如用5所示，对接部分应重叠50mm~100mm。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
