【国家标准(GB)】 橡胶防老剂、硫化促进剂 盐酸不溶物含量的测定

GB/T11409.9—2003

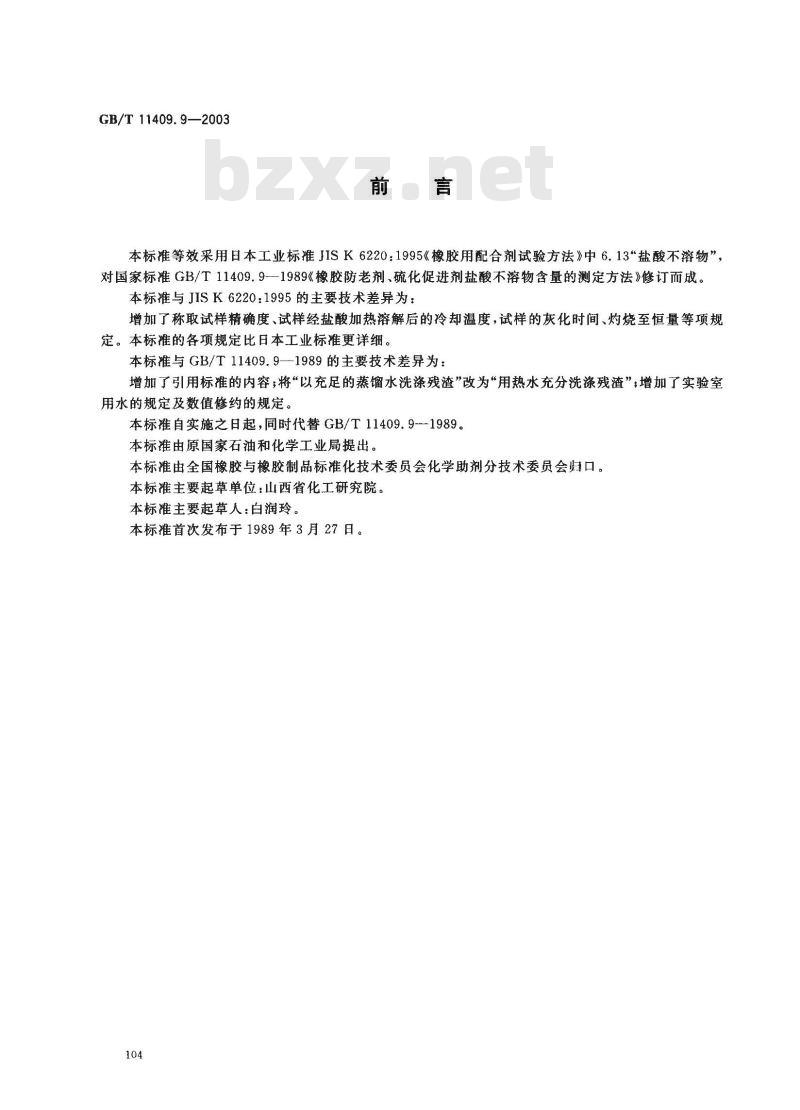

本标准等效采用日本工业标准JISK6220：1995《橡胶用配合剂试验方法》中6.13\盐酸不溶物”，对国家标准GB/T11409.9--1989《橡胶防老剂、硫化促进剂盐酸不溶物含量的测定方法》修订而成。本标准与JISK6220：1995的主要技术差异为：增加了称取试样精确度、试样经盐酸加热溶解后的冷却温度，试样的灰化时间、灼烧至恒量等项规定。本标准的各项规定比日本工业标准更详细。本标准与GB/T11409.9—1989的主要技术差异为：增加了引用标准的内容；将“以充足的蒸馏水洗涤残渣”改为“用热水充分洗涤残渣”，增加了实验室用水的规定及数值修约的规定。本标准自实施之日起，同时代替GB/T11409.9-1989。本标准由原国家石油和化学工业局提出。本标准由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会姆口。本标准主要起草单位：山西省化工研究院。本标准主要起草人：白润玲。
本标准首次发布于1989年3月27日。104

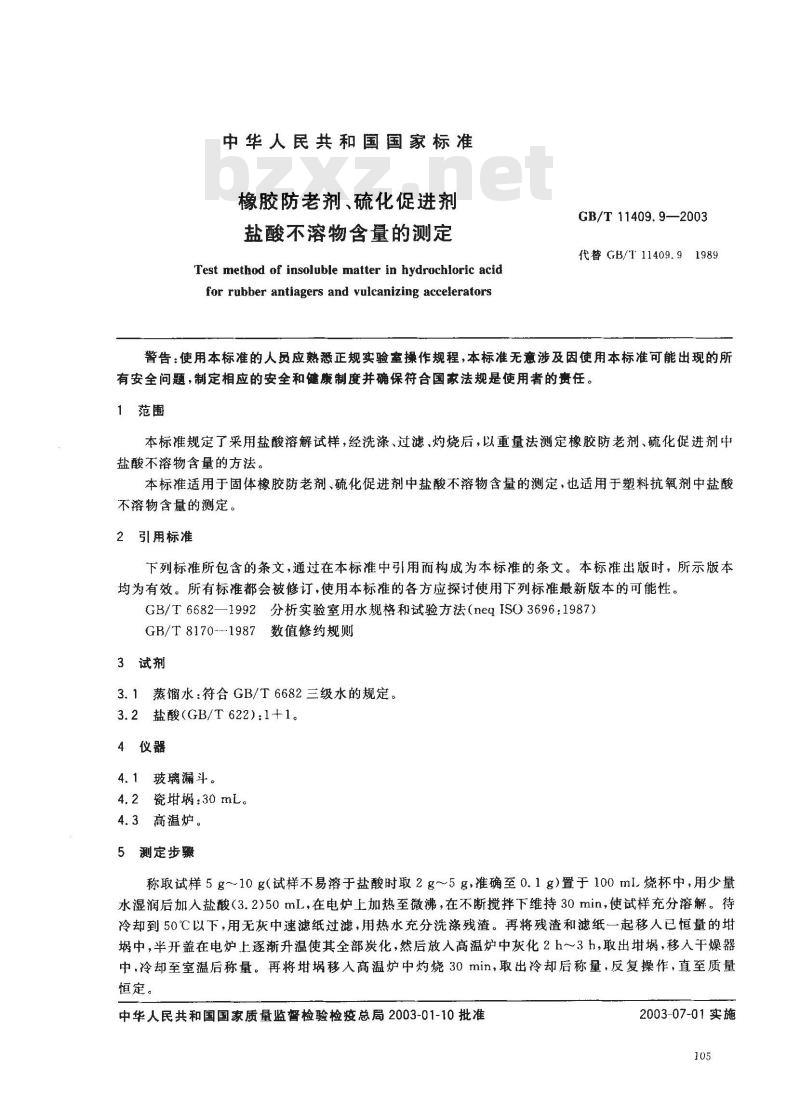

中华人民共和国国家标准
橡胶防老剂、硫化促进剂bZxz.net
盐酸不溶物含量的测定
Test rmethod of insoluble matter in hydrochloric acidfor rubber antiagers and vulcanizing acceleratorsGB/T 11409. 9—2003
代替GB/T11409.91989
警告：使用本标准的人员应熟悉正规实验室操作规程，本标准无意涉及因使用本标准可能出现的所有安全问题，制定相应的安全和健康制度并确保符合国家法规是使用者的贵任。1范围
本标准规定了采用盐酸溶解试样，经洗涤、过滤、灼烧后，以重量法测定橡胶防老剂、硫化促进剂中盐酸不溶物含量的方法。
本标准适用于固体橡胶防老剂、硫化促进剂中盐酸不溶物含量的测定，也适用于塑料抗氧剂中盐酸不溶物含量的测定。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6682—1992分析实验室用水规格和试验方法（neqISO3696：1987）GB/T8170---1987数值修约规则
3试剂
3.1蒸馏水：符合GB/T6682三级水的规定。3.2盐酸(GB/T622)：1+1。
4仪器
4.1玻璃漏斗。
4.2瓷：30mL。
4.3高温炉。
5测定步
称取试样5g～10g（试样不易溶于盐酸时取2g～5g，准确至0.1g)置于100ml.烧杯中，用少量水湿润后加人盐酸（3.2)50mL，在电炉上加热至微沸，在不断搅拌下维持30min，使试样充分溶解。待冷却到50℃以下，用无灰中速滤纸过滤，用热水充分洗涤残渣。再将残渣和滤纸一起移人已恒量的埚中，半开盖在电炉上逐渐升温使其全部炭化，然后放入高温炉中灰化2h～3h，取出，移入干燥器中，冷却至室温后称量。再将埚移人高温炉中灼烧30min，取出冷却后称量，反复操作，直至质量恒定。
中华人民共和国国家质量监督检验检疫总局2003-01-10批准2003-07-01实施

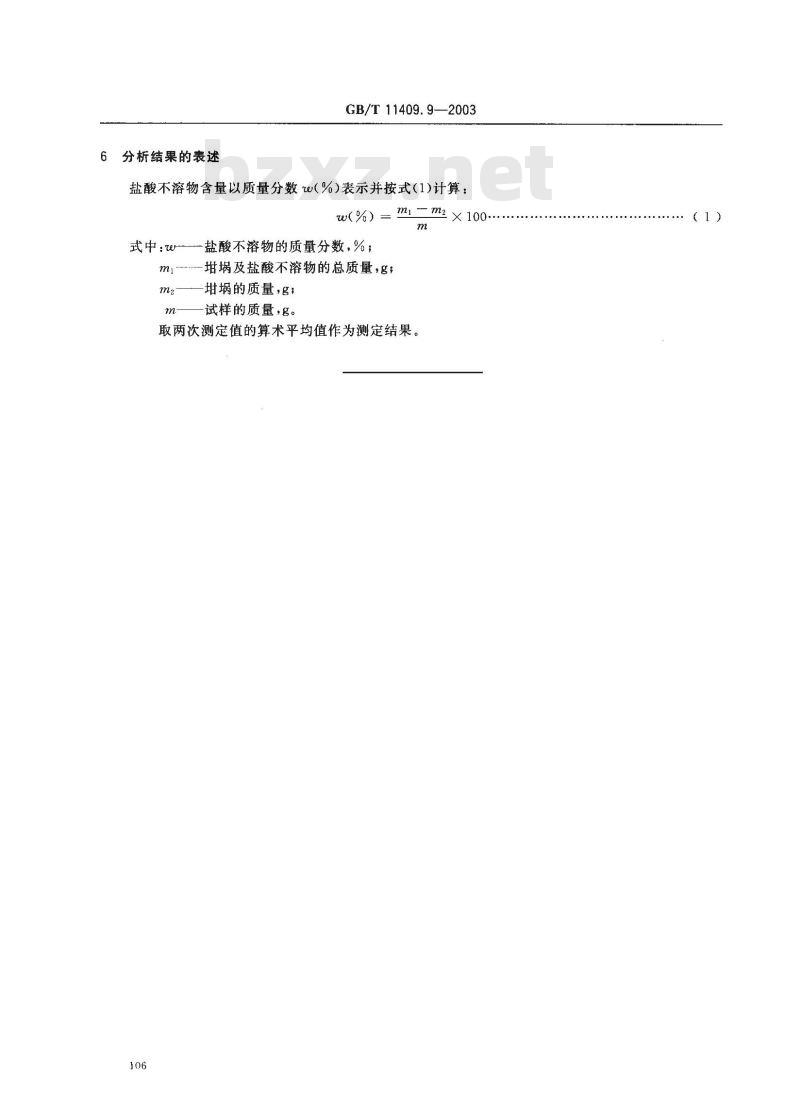

分析结果的表述
GB/T11409.9-—2003
盐酸不溶物含量以质量分数(%）表示并按式(1)计算：w(%) = mi -m2
2 X 100................
式中:
盐酸不溶物的质量分数，%；
埚及盐酸不溶物的总质量，g；
埚的质量，g；
试样的质量，g。
取两次测定值的算术平均值作为测定结果。106
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
