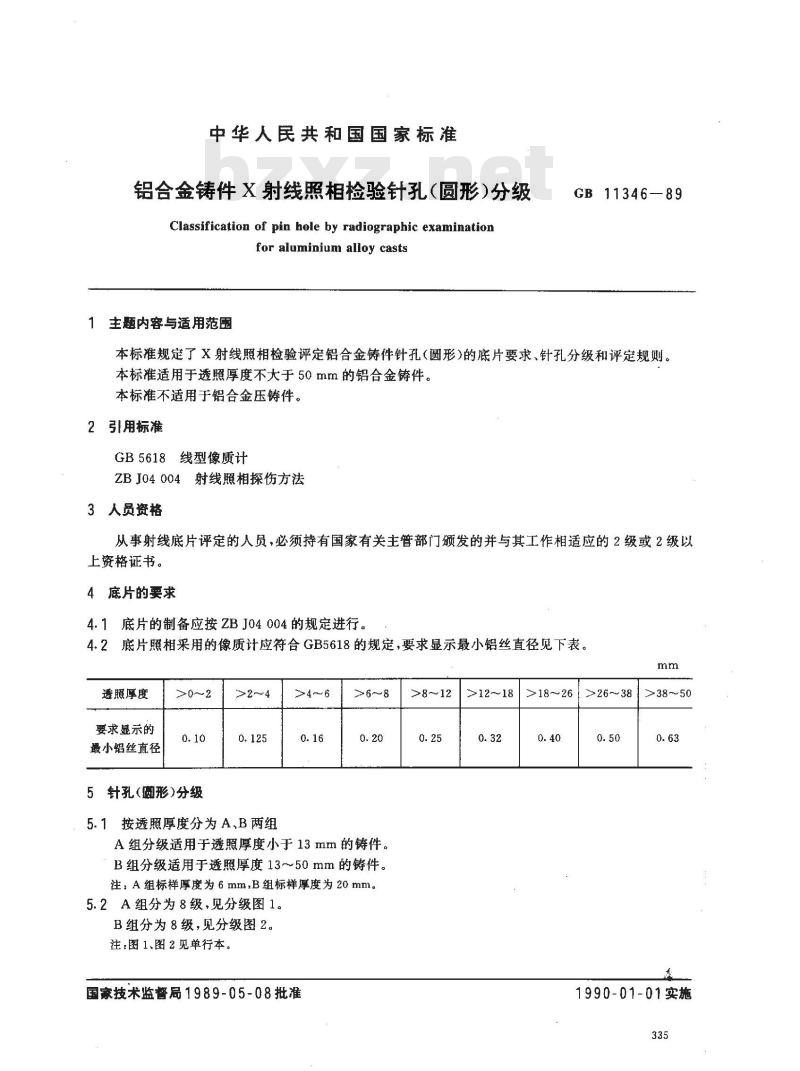

中华人民共和国国家标准
铝合金铸件X射线照相检验针孔（圆形）分级Classification of pin hole by radiographic examinationfor aluminium alloy casts
1主题内容与适用范围
GB 11346—89
本标准规定了X射线照相检验评定铝合金铸件针孔（圆形)的底片要求、针孔分级和评定规则。本标准适用于透照厚度不大于50mm的铝合金铸件。本标准不适用于铝合金压铸件。2引用标准
GB5618线型像质计
ZBJ04004射线照相探伤方法Www.bzxZ.net
3人员资格
从事射线底片评定的人员，必须持有国家有关主管部门颁发的并与其工作相适应的2级或2级以上资格证书。
4底片的要求
4.1底片的制备应按ZBJ04004的规定进行。4.2底片照相采用的像质计应符合GB5618的规定，要求显示最小铝丝直径见下表。mm
透照厚度
要求显示的
最小铝丝直径
>0～2
5针孔（形)分级
>2～4
5.1按透照厚度分为A、B两组
>4～6
>6～8
A组分级适用于透照厚度小于13mm的铸件。B组分级适用于透照厚度13~50 mm的铸件。注：A组标样厚度为6mm,B组标样厚度为20mm。5.2A组分为8级，见分级图1。
B组分为8级，见分级图2。
注：图1、图2见单行本。
国家技术监督局1989-05-08批准>8～12
>12～18
>18~~26
>26～38
>38～50
1990-01-01实施

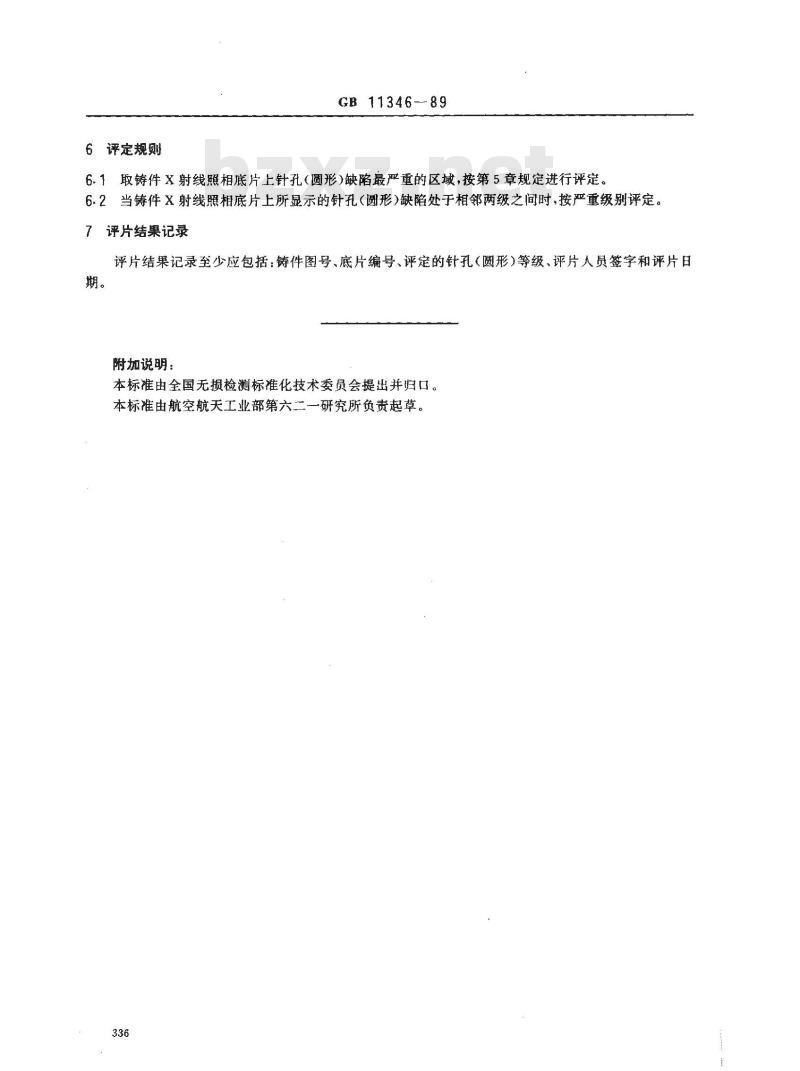

6评定规则
GB 11346-89
6.1取铸件X射线照相底片上针孔（圆形）缺陷最严重的区域，按第5章规定进行评定6.2当铸件X射线照相底片上所显示的针孔（圆形）缺陷处于相邻两级之间时，按严重级别评定。7评片结果记录
评片结果记录至少应包括：铸件图号、底片编号、评定的针孔（圆形）等级、评片人员签字和评片日期。
附加说明：
本标准由全国无损检测标准化技术委员会提出并归口。本标准由航空航天工业部第六二一研究所负责起草。336
