1范围

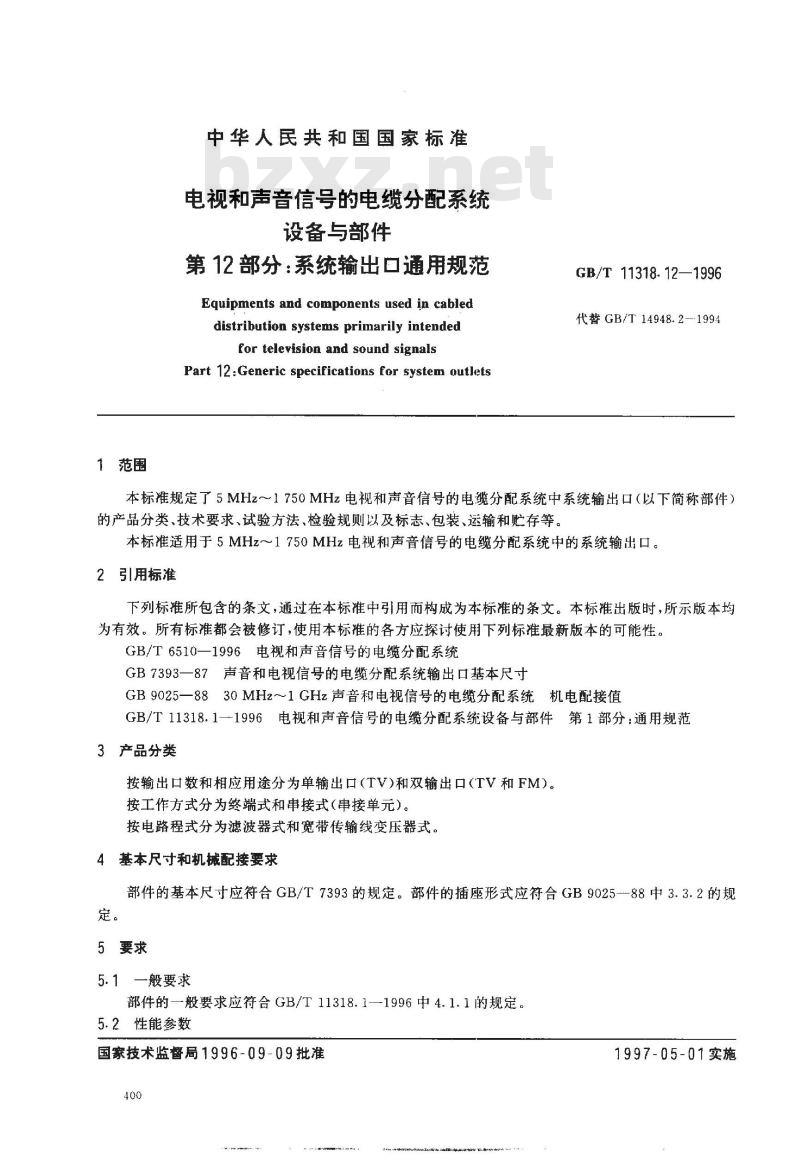

中华人民共和国国家标准
电视和声音信号的电缆分配系统设备与部件
第12部分：系统输出口通用规范Equipments and components used in cableddistribution systems primarily intendedfor television and sound signalsPart 12:Generic specifications for system outletsGB/T 11318. 12—1996
代替GB/T14948.2--1994
本标准规定了5MHz～1750MHz电视和声音信号的电缆分配系统中系统输出口（以下简称部件）的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。本标准适用于5MHz～1750MHz电视和声音信号的电缆分配系统中的系统输出口。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6510—1996电视和声音信号的电缆分配系统GB7393—87声音和电视信号的电缆分配系统输出口基本尺寸GB9025一8830MHz～1GHz声音和电视信号的电缆分配系统机电配接值GB/T11318.1—1996电视和声音信号的电缆分配系统设备与部件第1部分：通用规范3产品分类
按输出口数和相应用途分为单输出口（TV)和双输出口（TV和FM)。按工作方式分为终端式和串接式(串接单元)。按电路程式分为滤波器式和宽带传输线变压器式。4基本尺寸和机械配接要求
部件的基本尺寸应符合GB/T7393的规定。部件的插座形式应符合GB902588中3.3.2的规定。下载标准就来标准下载网
5要求
5.1一般要求
部件的一般要求应符合GB/T11318.1—1996中4.1.1的规定。5.2性能参数
国家技术监督局1996-09-09批准400
1997-05-01实施
GB/T 11318.12—1996

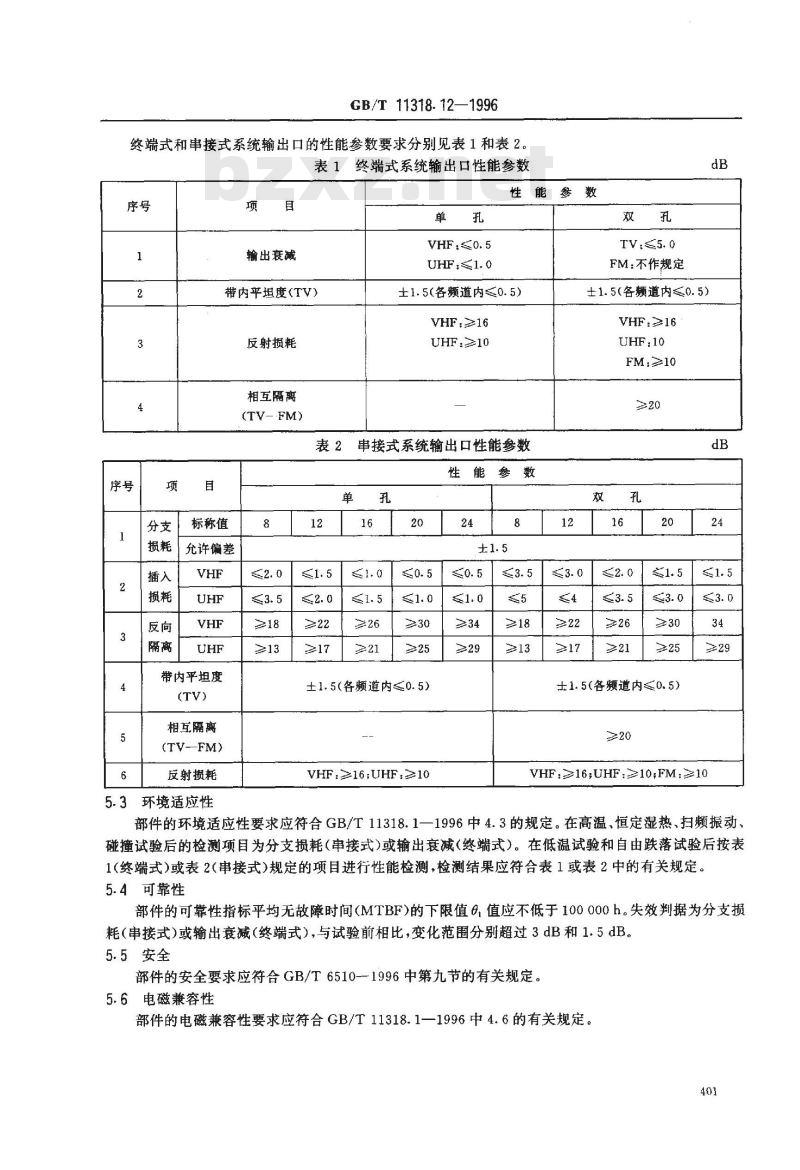

终端式和串接式系统输出口的性能参数要求分别见表1和表2。表1终端式系统输出口性能参数
输出衰减
带内平坦度(TV）
反射损耗
相互隔离
(TV--FM)
VHF,≤0. 5
UHF:≤1.0
性能参数
±1.5（各频道内≤0.5）
VHF:≥16
UHF:≥10
表2串接式系统输出口性能参数
性能参数
标称值
允许偏差
带内平坦度
相互隔离
(TV--FM)
反射损耗
环境适应性
土1.5（各频道内≤0.5）
VHF:≥16;UHF:≥10
TV:≤5. 0
FM：不作规定
士1.5（各频道内≤0.5)
VHF:≥16
UHF:10
FM:≥10
士1.5（各频道内≤0.5）
VHF:≥16;UHF:≥10;FM:≥10
部件的环境适应性要求应符合GB/T11318.1一1996中4.3的规定。在高温、恒定湿热、扫频振动，碰撞试验后的检测项目为分支损耗（串接式）或输出衰减（终端式）。在低温试验和自由跌落试验后按表1(终端式)或表2(串接式)规定的项目进行性能检测，检测结果应符合表1或表2中的有关规定。5.4可靠性
部件的可靠性指标平均无故障时间(MTBF)的下限值6,值应不低于100000 h。失效判据为分支损耗（串接式）或输出衰减（终端式），与试验前相比，变化范围分别超过3dB和1.5dB。5.5安全
部件的安全要求应符合GB/T6510-—1996中第九节的有关规定。5.6电磁兼容性
部件的电磁兼容性要求应符合GB/T11318.1—1996中4.6的有关规定。401

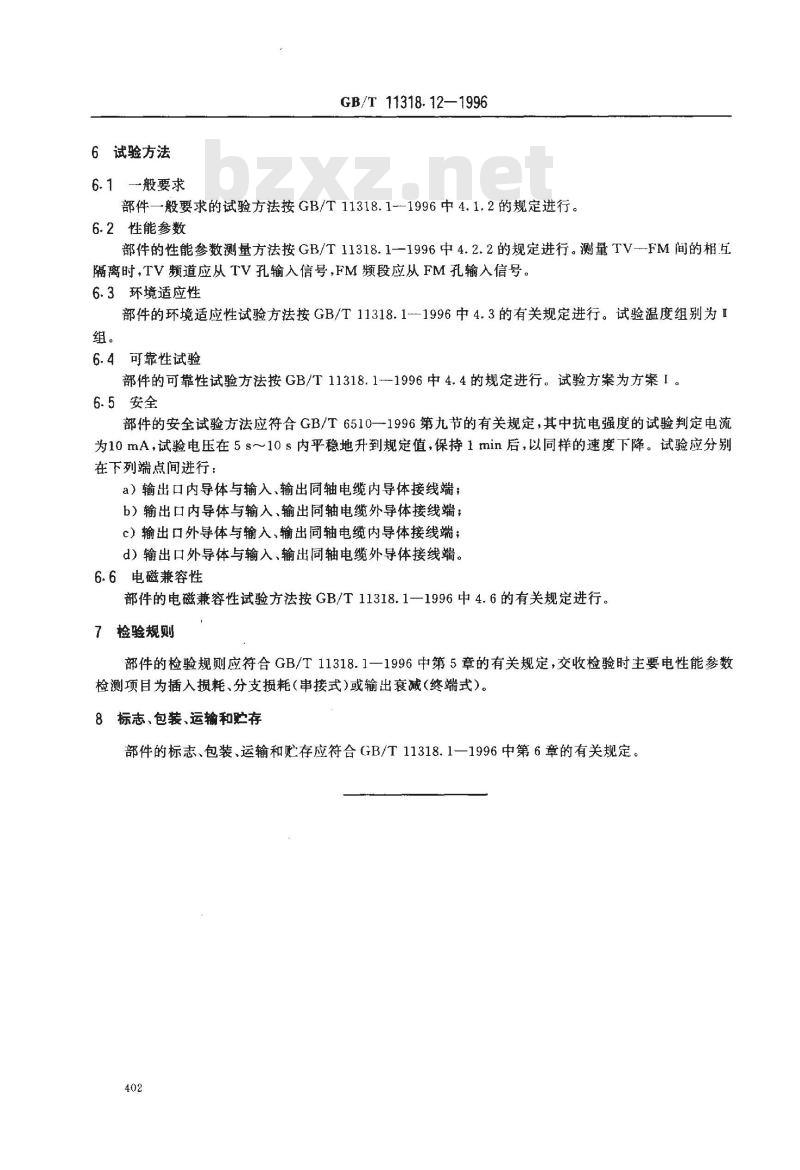

6试验方法
6.1一般要求
GB/T 11318.12—1996
部件一般要求的试验方法按GB/T11318.1--1996中4.1.2的规定进行。6.2性能参数
部件的性能参数测量方法按GB/T11318.1一1996中4.2.2的规定进行。测量TV--FM间的相互隔离时，TV频道应从TV孔输入信号，FM频段应从FM孔输入信号。6.3环境适应性
部件的环境适应性试验方法按GB/T11318.1--1996中4.3的有关规定进行。试验温度组别为I组。
6.4可靠性试验
部件的可靠性试验方法按GB/T11318.1--1996中4.4的规定进行。试验方案为方案I。6.5安全
部件的安全试验方法应符合GB/T6510-1996第九节的有关规定，其中抗电强度的试验判定电流为10mA，试验电压在5s～10s内平稳地升到规定值，保持1min后，以同样的速度下降。试验应分别在下列端点间进行：
a）输出口内导体与输入、输出同轴电缆内导体接线端；b）输出口内导体与输入、输出同轴电缆外导体接线端；c）输出口外导体与输入、输出同轴电缆内导体接线端；d）输出口外导体与输入、输出同轴电缆外导体接线端。6.6电磁兼容性
部件的电磁兼容性试验方法按GB/T11318.1一1996中4.6的有关规定进行。7检验规则
部件的检验规则应符合GB/T11318.1一1996中第5章的有关规定，交收检验时主要电性能参数检测项目为插人损耗、分支损耗（串接式）或输出衰减（终端式）。8标志、包装、运输和存
部件的标志、包装、运输和贮存应符合GB/T11318.1一1996中第6章的有关规定。402
