【GB国家标准】 卫生纸及其制品 第3部分:抗张强度、最大力值时伸长率和抗张能量吸收的测定

rrKaeerKAca-

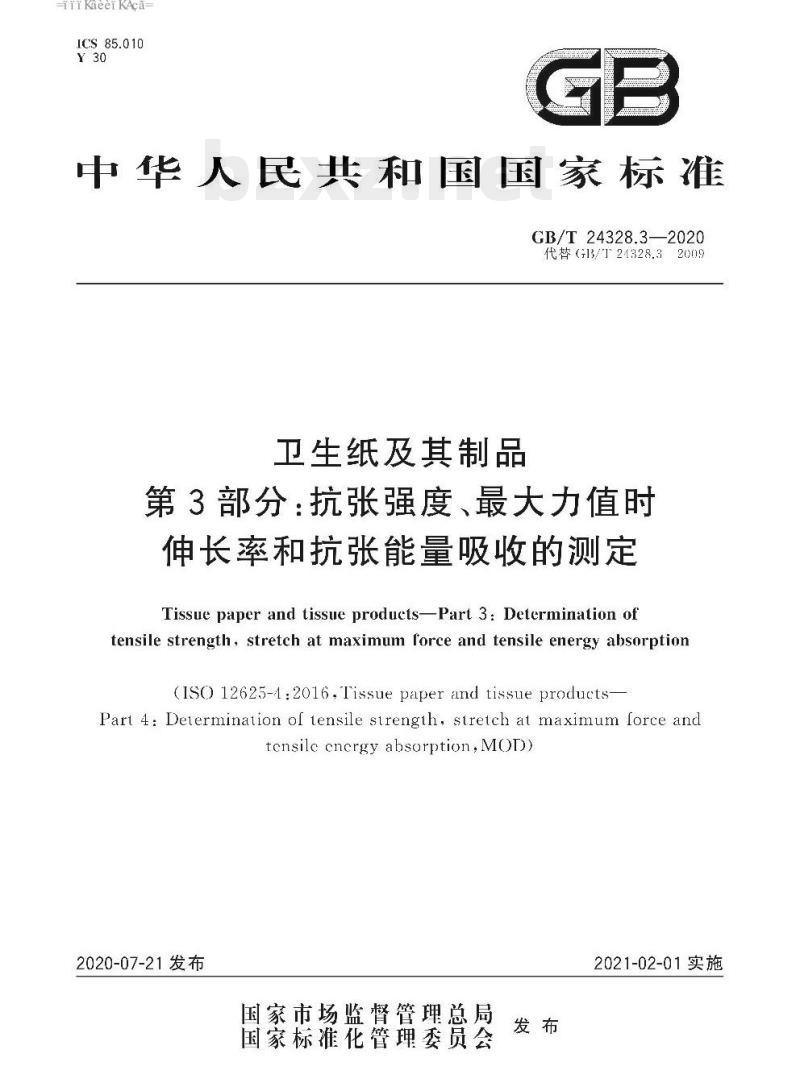

ICS 85.010
中华人民共和国国家标准
GB/T24328.3—2020
代替（GB/T21328.32009
卫生纸及其制品
第3部分：抗张强度、最大力值时伸长率和抗张能量吸收的测定
Tissue paper and tissue productsPart 3: Determination oftensile strength, stretch at maximum force and tensile energy absorption(ISO 12625-4:2016,Tissue paper and tissue products-Part 4: Delerminalion of tensile strengih, stretch at maximum force andtensilccncrgyabsorption,MOD)2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施
niKaeerKAca-

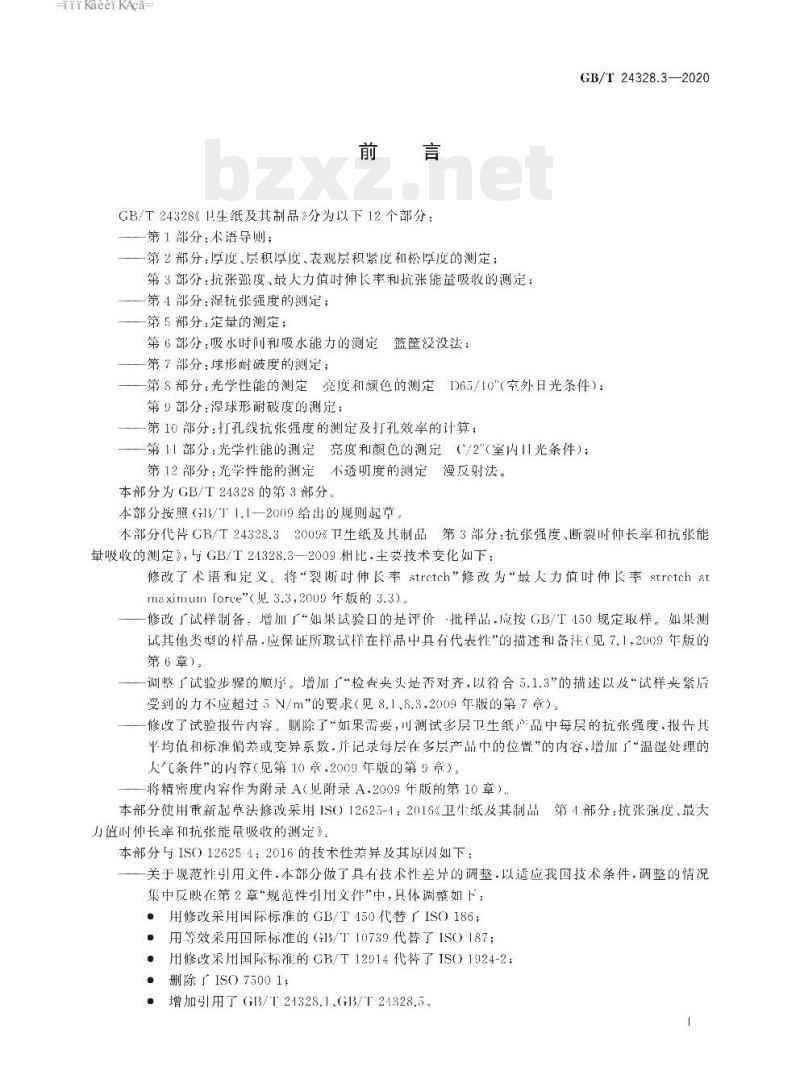

GB/T24328%生纸及其制品》分为以下12个部分：第1部分：不语导则：
第2部分：厚度、层积厚度、表观层积紧度和松厚度的测定：第3部分：抗张强度、最人力值时伸长率和抗张能量吸收的测定；第4部分：湿抗张强度的测定；
一第5部分：定量的测定；
第6部分：吸水时间和吸水能力的测定篮筐浸没法：第7部分：球形耐破度的测定；
GB/T 24328.3—2020
一第8部分：光学性能的测定亮度和额色的测定1)65/10\（空外日光条件）；第9部分：混球形耐破度的测定；第10部分：打孔线抗张强度的测定及打孔效率的计算：一第11部分：光学性能的测定亮度和颜色的测定（/2\（室内Ⅱ光条件）；第12部分：光学性能的测定不透明度的测定漫反射法。本部分为GB/T24328的第3部分
本部分按照（G13/T1.1—2009给出的规则起草，本部分代替GB/T24328.32009%卫生纸及具制品第3部分：抗张强度、断裂时仲长率和抗张能量吸收的测定》，与GB/T24328.3一2009朴比，主要技术变化如下：修改了术语和定义。将“裂断时伸长率strctch”修改为“最人力值时伸长率 strctch atma ximum[orce\（见3.3,2009年版的3.3)修改了试样制备，增加厂如果试验日的是评价-批样品.成按GB/T450规定取样。如果测试其他类型的样品，应保证所取试样在样品中具有代表性\的描述和备注（见7.1，2009年版的第6章）。
调整了试验步骤的顺序。增川广\检查夹头是否对齐，以符合5.1.3”的描述以及“试样夹紧后受到的力不应超过5N/m\的要求（见8.1、8.3,2009年版的第7章）。修收了试验报先内容。删除了“如果需要，川测试多层卫生纸产品中每层的抗张强度，报告其平均侦和标准偏差或变异系数.并记录每层在多层产品巾的位置”的内容，增川了“温湿处埋的人气条件\的内容（见第10章，2009年版的第9章）。一将精密度内容作为附录A（见附录A，2009年版的第10章）本部分使用重新起草法修改采用1S0）12625-1：2016《卫牛纸及其制品第4部分：抗张强度、最大力值时仲长率和抗张能量吸收的测定》本部分与IS0126254：2016的技术性差异及其原因如下：一关于舰范性引用文件·本部分做了具有技术性差异的调整·以适应我国技术条件·调整的情况集中反映在第2章“规范性引用文件\中，体调整如下：用修改采用国际标准的GB/T450代替厂ISO186：·用等效采用国际标准的（G13/T10739代替了1S0187?用修收采用国际标准的GB/T12914代臀了IS0）1924-2：●删除『ISO75001；
增加号用G/T24328.1G3/21328.5niKaeerKAca-
GB/T24328.3—2020

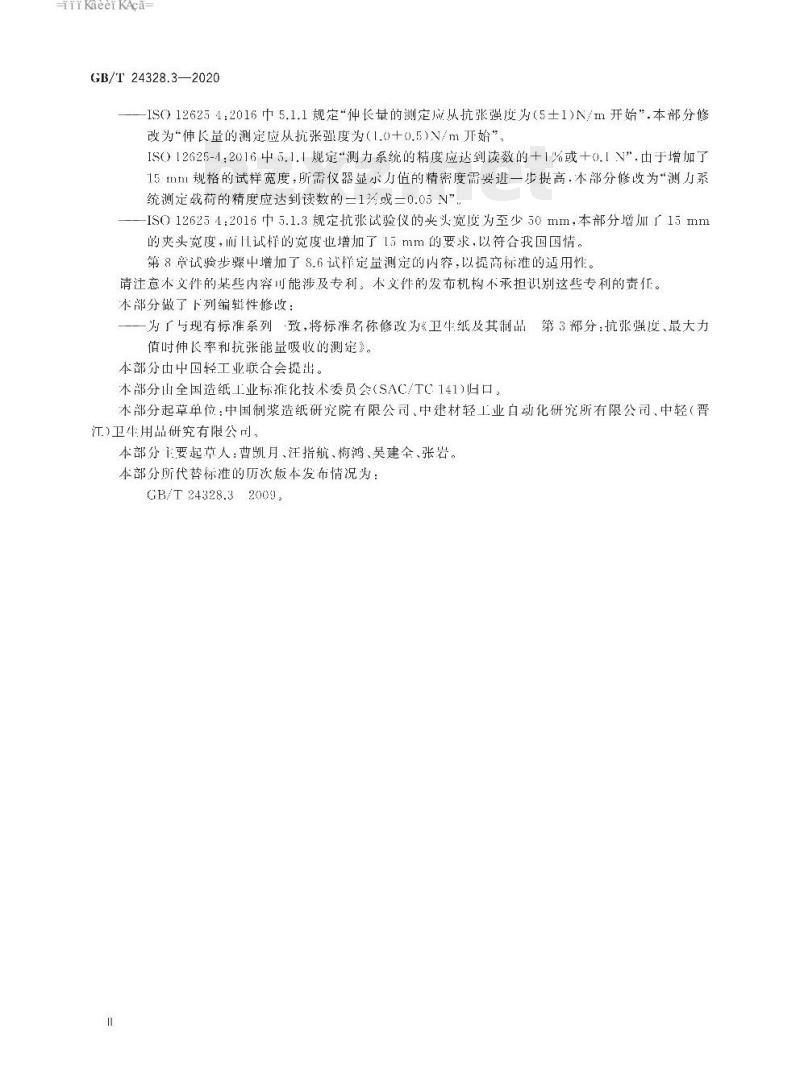

IS(0126254：2016巾5.1.1规定“伸长量的测定应从抗张强度为（5士1)N/m开始”.本部分修改为\伸长量的测定应从抗张强度为（1.0+0.5)V/m元始\IS012625-4:2016中5.1.1规定\测力系统的精度应达到读数的+1%或十0.1V\.由于增加了15mm规格的试样宽度，所需仪器显示力值的精密度需要逊一步提高，本部分修改为“测力系统测定载荷的精度应送到读数的三1%或0.05N”—IS0126254：2016中5.1.3规定抗张试验仪的类头宽度为至少50mm，本部分增川15mm的夹头宽度，而儿试样的宽度也增加了mm的要求，以符合我国国情第8章试验步骤中增加了8.6试样定量测定的内容，以提高标准的适用性。请注意本文件的某些内容川能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分做了下列编辑性修改：
一一为了与现有标准系列致，将标准名称修改为卫牛纸及其制品第3部分：抗张强度、最大力值时伸长率和抗张能量吸收的测定》。本部分由中国轻工业联合会提出。本部分山全国造纸工业标准化技术委员会（SAC/TC141)归口。本部分起草单位：中国制浆造纸研究院有限公司、中建材轻工业白动化研究所有限公司、中轻（晋江)卫生用品研究有限公司，
本部分主要起草人：曹凯月、汪指航、梅鸿、吴建全、张岩。本部分所代替标准的历次版本发布情况为：GB/T24328.32009.
HiKaeerKAca-

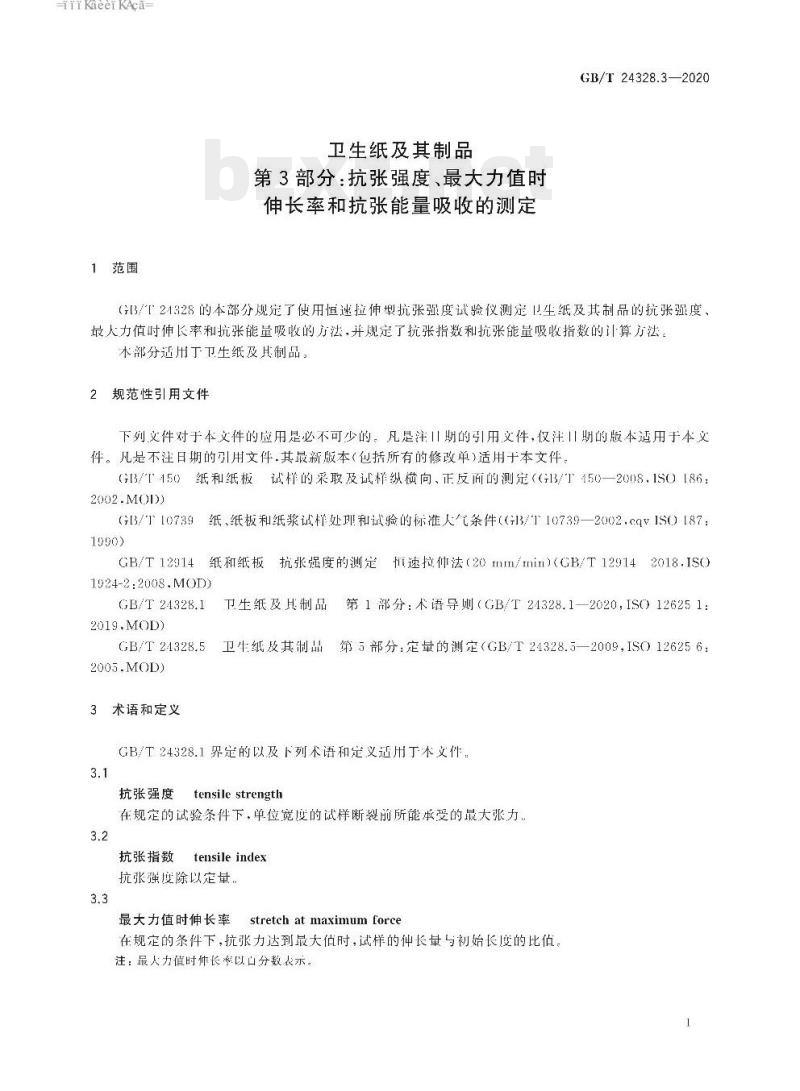

1范围
卫生纸及其制品
第3部分：抗张强度、最大力值时伸长率和抗张能量吸收的测定
GB/T24328.3—2020
3121328的本部分规定了使用恒迷控伸型抗张强度试验仪测定牛纸及其制品的抗张强度最人力值时伸长率和抗张能量吸收的方法，并规定了抗张指数和抗张能量吸收指数的计算方法本部分适用丁卫生纸及具制品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注期的版本适用于本文件。凡是不注日期的引用文件.其最新版本（包括所有的修改单)适用于本文件G3/T450纸和纸板试样的采取及试样纵横向、正反面的测定（G13/T450—2008，1SO）186：2002.MOD)
GB/T [0739
纸、纸板和纸浆试样处理和试验的标准人气条件（13/T10739—2002.cqV1S0）87：1990)
GB/T12914纸和纸板抗张强度的测定恒速拉仲法（20mm/minm)(GB/T129142018.IS0）1924-2:2008.MOD)
GB/T 24328.1
2019.MOD)
GB/T24328.5
2005.MOD)
3术语和定义
第1部分：术语导则（GB/T24328,1-2020，ISO）126251：节生纸及具制品
卫牛纸及其制品第5部分：定量的测定（GB/T24328.5-—2009，IS(126256：GB/T24328.1界是的以及下列术语和定义适用丁本文件，3.1
抗张强度
tensile strength
在规定的试验条件下，单位宽度的试样断裂前所能承受的最大张力3.2
抗张指数
tensile index
抗张强度除以定量。
最大力值时伸长率
stretch at maximum force
在规定的条件下，抗张力达到最大侦时，试样的伸长量与初始长度的比侦，注：最人力值时伸长率以口分数表示。1
HiKaeerKAca-
GB/T24328.3—2020

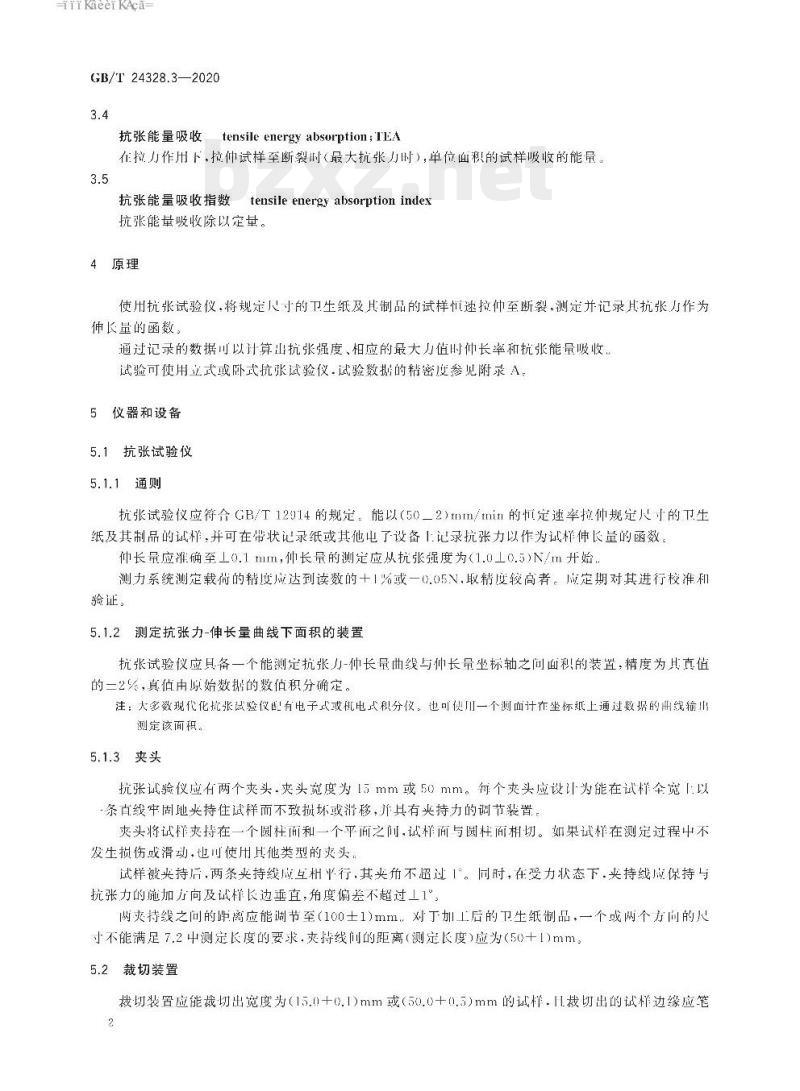

抗张能量吸收tensileenergyabsorption；TEA在拉力作用下，拉仲试样至断裂时（最大抗张力时），单位面积的试样吸收的能量。3.5
抗张能量吸收指数
tensileenergyabsorptionindex抗张能量吸收除以定量。
4原理
使用抗张试验仪将规定尺寸的卫生纸及其制品的试样恒速拉仲至断裂，测定并记录其抗张力作为伸长量的函数：
通过记录的数据可以计算山抗张强度、相应的最大力值时仲长率和抗张能量吸收。试验可使用立式或卧式抗张试验仪.试验数据的精密度参见附录A。5仪器和设备
5.1抗张试验仪
5.1.1通则
抗张试验仪应符合GB/T12914的规定：能以（50_2）mm/min的恒定速率拉仲规定尺寸的卫生纸及其制品的试样，并可在带状记录纸或其他电了设备1记录抗张力以作为试样伸长量的函数。仲长量应准确至工0.1mm，仲长量的测定应从抗张强度为(1.0工0.5)N/m开始：测力系统测定载荷的精度应达到读数的十1%或一0.05V.取精度较高者。成定期对其进行校准和验证。
5.1.2测定抗张力-伸长量曲线下面积的装置抗张试验仪应具备一个能测定抗张力-仲长量曲线与仲长量坐标轴之间面积的装置，精度为其直值的二2%，真值由原始数据的数值积分确定。注：大多数现代化抗张试验仪配有电子式或机电式积分仪。也可使用一个测面计在坐标纸上通过数据的曲线输出测定该面积。
5.1.3夹头
抗张试验仪应有两个夹头.夹头宽度为15mm或50mm。每个夹头应设计为能在试样全宽1.以·条线牢固地夹持住试样而不致损坏或移，并其有夹持力的调节装置。夹头将试样持在一个圆柱而和一个平而之闻，试样而与圆柱两相切。如果试样在测定过程中不发生损伤或滑动，也川使用其他类型的夹头。试样被夹持后，两条夹持线成互相平行，其夹角不超过1。同时，在受力状态下.类持线应保持与抗张力的施加方向及试样长边垂直，角度偏差不超过工1°两夹持线之问的距离应能调节至（100士1)mm。对丁加工后的卫生纸制品，一个或两个方间的八寸不能满足7.2中测定长度的要求，夹持线间的距离（测定长度）应为（50+1)mm。5.2裁切装置
裁均装置应能裁均出宽度为（15.0十0.1）mm或（50.0+0.5）mm的证样：1裁切出的战样边缘应笔2
HiKaeerKAca-
古、光滑、平行、无损坏，
6温湿处理
GB/T24328.3—2020
测试前应按GB/T10739的规定对试样近行温湿处理，并在该标准大气条件下逊行试样的制备和试验，
7试样制备
7.1总则
7.1.1如果试验目的是评价一批样品.应按GB/T450规定取样：如果测试其他类型的样品，应保证所取试样在样品巾其有代表性。取样时成避免洞眼和纸病7.1.2刘丁加工过的卫生纸制品，不考虑单位成品的层数，应以收到的样品为准进行测试。通常情况下，单个的成品层的产品更适合作为测样品。7.1.3对于卫生纸原纸.除非另有协议，否则成该按照单层来测定，7.2试样规格
每个试样的宽度应为（15.00.1）mm或（50.0_0.5）mm，长度应不小丁150mm。除了衣面全部或部分压花的卫牛纸及其制品外，试样不成有折痕、扭结、皱纹、折叠或其他影响厚度的因素，对丁终端产品，如果山丁尺寸或洞眼的原因，导致无法裁切出150mm的试样.则应尽量裁切最长的试样。在这种情况下，可使用（50十1）mm的测试长度。这种与正常操作有差另的特殊情况，应在试验报告中说明，wwW.bzxz.Net
7.3试样数量
从一个样品中选10个试样，每个试样沿纵向、横向各切取一条待测试样：每个样品应至少切取2℃条待测试样，
8试验步骤
8.1抗张试验仪（5.1)应经过校准，检查记录装置的零点：检查夹头是否对齐，以符合5.1.3的要求。8.2夹头之问的拉仲速率应保持在（50二2）mm/mim8.3将试样爽好，不应出现可观察到的松弛现象，且试样不应承受仆何明显的应；试样紧后受到的力不应超过5/m，
8.4不成用手触摸试样在夹买间的测定区域：将试样尽可能平行于引方向，夹紧试样后开始测试，8.5记录所有读数，如果试样在距夹持线5mm内断裂，则剔除其读数，每个方向测定10个有效数据：如果20%以的试样在距来线5mm内断裂，则剔除所有的读数，接说明检查仪器的一致性，采取止确的补救措施。
8.6如需报告试样的抗张指数.应按GB/T24328.5测定试样的定量9计算
9.1总则
按照式（1)--式（6)分别计算与报先级向和横向的结果。3
rrKaeerKAca-
GB/T24328.3—2020
9.2抗张强度
山所有的测定值（F，代表可接受的测定结果)计算最大抗张力的平均值（F），以牛顿表示，按式(1)计算抗张强度平均估(S）：F
式中：
抗张强度平均值，单位为牛顿每米（N/tm）；最人抗张力的平均值，单位为牛顿（N)；试样的初始宽度（标准宽度为15mm或50mm），单位为毫米（mm）报告抗张强度.结果保留三位有效数字，9.3抗张指数
按接式(2)计算抗张指数：
I——抗张指数.单位为牛顿米每克(N·m/g)；S
一抗张强度平均值，单位为牛顺每米(N/m）：g——定量，单位为克每平方米（g/m2），按照GB/T24328.5测定：报告抗张指数，结果保留位有效数字。9.4最大力值时伸长率
根抛试样最大力值时的伸长量：按式（3）计党最大力值时伸长率的平均值：A
式中：
最大小值时仲长率的平均值，%：X100
最大力值时仲长量的平均值，单位为毫米（m)：拉仲前试样在头问的长度，单位为毫米(tnm）。结果保留一位小数。
9.5抗张能量吸收
计算最大力值时的抗张力伸长量也线的而积，按式(4)计算抗张能量吸收：z
接式(5)计算抗张能量吸收平均值%：式中：
试样测定最大力值时的抗张能量吸收，单位为焦环每平方米(1/m）：抗张能量吸收平均值，单位为焦耳每平方米(J/m\）；与抗张力-伸长量曲线下面积相当的功，单位为毫焦（mJ)；试样的初始宽度（标准宽度为15mm或50mm）,单位为毫米（mm）：（1）
（2）
..（4)
.（5)
TiKaeerKAca-
1：—试样的初始测试长度（标准长度为100mm），单位为毫米（mm）：n——抗张能量吸收的测定次数
报告抗张能量吸收的平均值，结果保留一位小数。9.6
抗张能量吸收指数
按式（6)计算抗张能量吸收指数1：武中：
1z——抗张能量吸收指数单位为焦耳每克(J/g)；Z—抗张能量吸收平均值，单位为焦环每平方米（I/m\）；定量，单位为克每平方米（g/m）按照GB/T24328.5测定报告抗张能量吸收指数，结果保留位小数试验报告
试验报告成包括以下项日：
本部分编号：
试验的Ⅱ期和地点；
样品的描述和鉴别，例如产品种类、测定时的尺寸：用丁计算抗张强度，最大力值时仲长率和抗张能量吸收的试验次数：纵向和横向的抗张强度，单位为V/m，保留三位有效数学：标准偏差和变异系数，保留两位有效数字：纵向和横向的最人力值时伸长率，以%表示，修约至小数点后一位：纵向和横向的抗张能量吸收，以1/m表示，修约至小数点后一位；任何偏离本部分的情况，以及其他可能影响测试结果的因素：温湿处理的大气条件
GB/T24328.3—2020
rrKaeerKAca-
GB/T 24328.3—2020
A.1总则
附录A
（资料性附录）
精密度
A.1.1欧洲造纸工业联合会的比较测试服务（CEPI-CTS)的认证实验室对2个卫生纸制品进行了比对试验。抗张强度的数据见A.2，最大力值时仲长率数据见A.3。A.1.2试验的重复性和再现性结果见表A.1~表A.4.A.1.3月前还没有抗张能量吸收的精确数据，数据是根据ISO/TR21198和TAPPIT1200p-07计算的。A.1.4
A.1.5表A.1和衣A.3中的重复性标准偏差是合并”标准偏差，是山各参与实验室标准偏差的均方根计算而得，有别丁ISO57251中关丁重复性的定义，A.1.6重复性限和再现性限是在95%的置信区间下对两个相似的材料在相似的试验环境下进行试验所得数据最人差值的估让，当试样材料不同或试验环境不同时，该数据可能不适用。重复性限和乎现性限是将重复性和再现性的标准偏差乘以2.77所得。重复性标准偏差和实验室内标准偏差是一致的。但是，重复性标准偏差和实验室问标谁偏差是不同的，再现性标准偏差包括实验室问标推偏差和实验室内标准偏差，即：
S，=s安险室内
sk=s实验室内
以性言间
注：2.77一1.96↓2，假定试验结果呈正态分布，标推偏差3是基于大量试验数据所得。A.2抗张强度
抗张现度再复性和再现性测定结果介见表A1、表A2实验室内的重复性测定结果
实验空数量
实验室数量
平均抗张强度
平均抗张强度
重复性标准偏差：，
变异系数C
实验室内的再现性测定结果
再现性标准偏差
变异系数CR
重复性限r
再现性限R
KaeerKAca-
A.3最大力值时伸长率
最大力值时仲长率的重复性和再现性测定结果分别见表A.3、表A.4，表A.3
实验率数量
实验率数量
伸长率
实验室内的重复性测定结果
重复性标准偏准5，
变异系数C
认证实验室间的可再现性测定结果再现性标准偏差5x
变异系数C.x
GB/T 24328.3—2020
車复性限？
再现性限R
iiKaeerKAca-
GB/T 24328.3—2020
参考文献
L1]ISO5725-1：1994
Aceuracy(irueness ancl precision)of measuretnent methods andl results-Part l:General principles and definitions[2] ISO/TR 21498: 2006 Papcr, board and pulps-Estimation of uncertainty for test mcthods[3] TAPPI T 1200 sp-07 Interlaboratory cvaluation of test mcthods to dctcrminc TAPPI rc-peatability and reprodlucibilityGB/T24328.3-2020
1-65329
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
