【YD通讯标准】 电信工程制图与图形符号规定

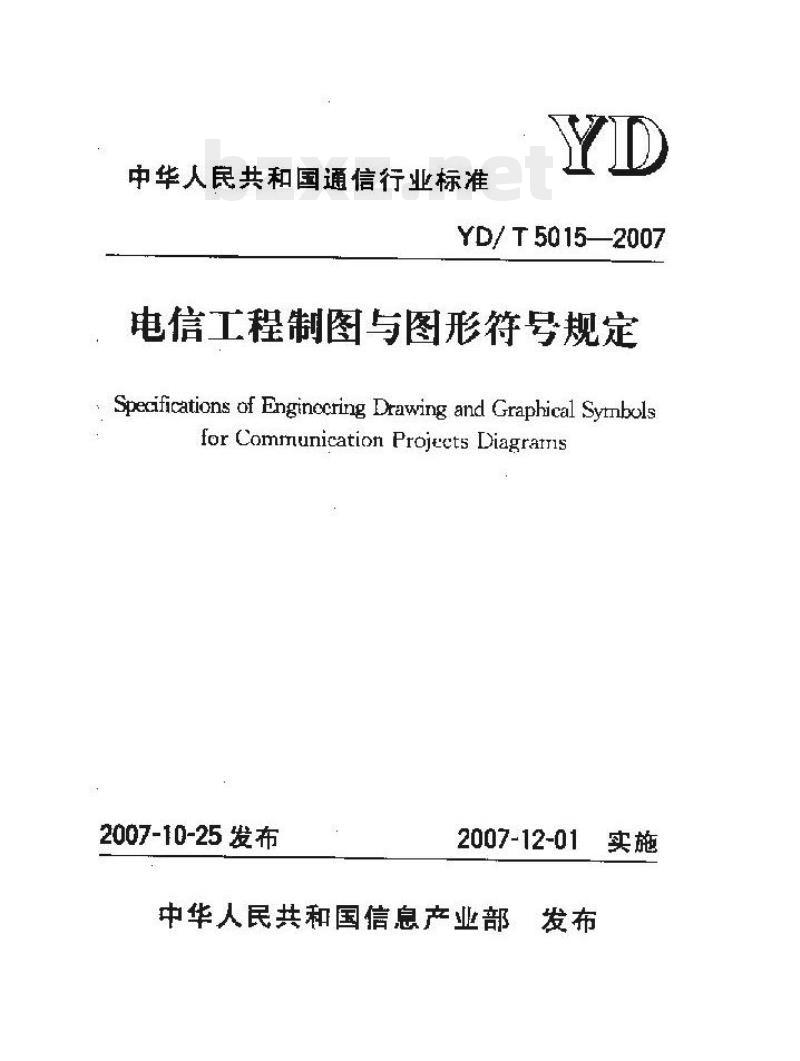

中华人民共和国通信行业标准
YD/T5015—2007
电信工程制图与图形符号规定
Specifications of Enginecring Drawing and Graphical Synbolsfor Communication Projtcts Diagraris2007-10-25发布
2007-12-01
中华人民共和国信息产业部发布实施

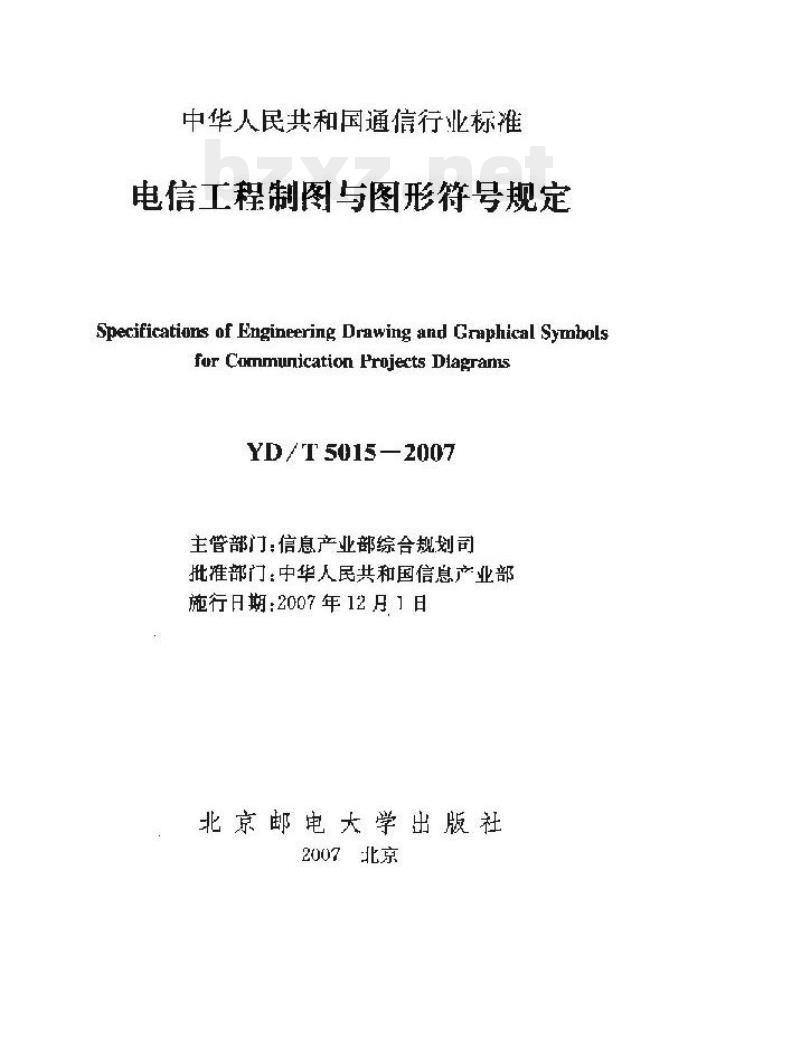

中华人民共和国通信行业标准
电信工程制图与图形符号规定
Specifications of Engineering Drawing and Graphical Symbolsfor Communication Projects DlagranisYD/T 5015-2007
主管部：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：2007年12月1日
北京邮电大学出版社
2007北京

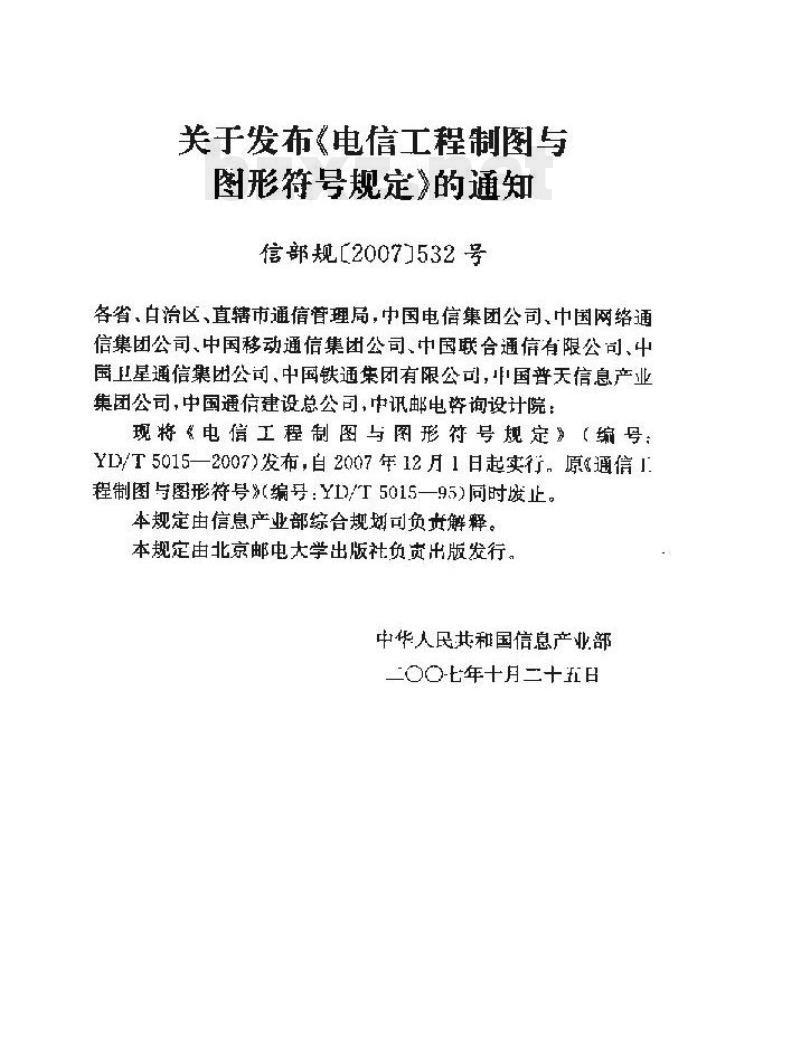

关于发布电信工程制图与
图形符号规定》的通知
信部规【2007]532号
各省，白治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司，中国铁通集团有限公可，国普天信息产业集团公司，中国通信建设总公司，中讯邮电资询设计院：现将《电信工程制图与图形符号规定》（编号：YD/T5015—2007)发布，自2007年12月1日起实行，原通信1程制图与图形符号》（编号：YI)/T5015—95)同时废止。本规定由信息产业部综合规划司负盘解释。本规定由北京邮电大学出版社负资出版发行。中华人民共和国信息产业部
二O七年十月二十五日

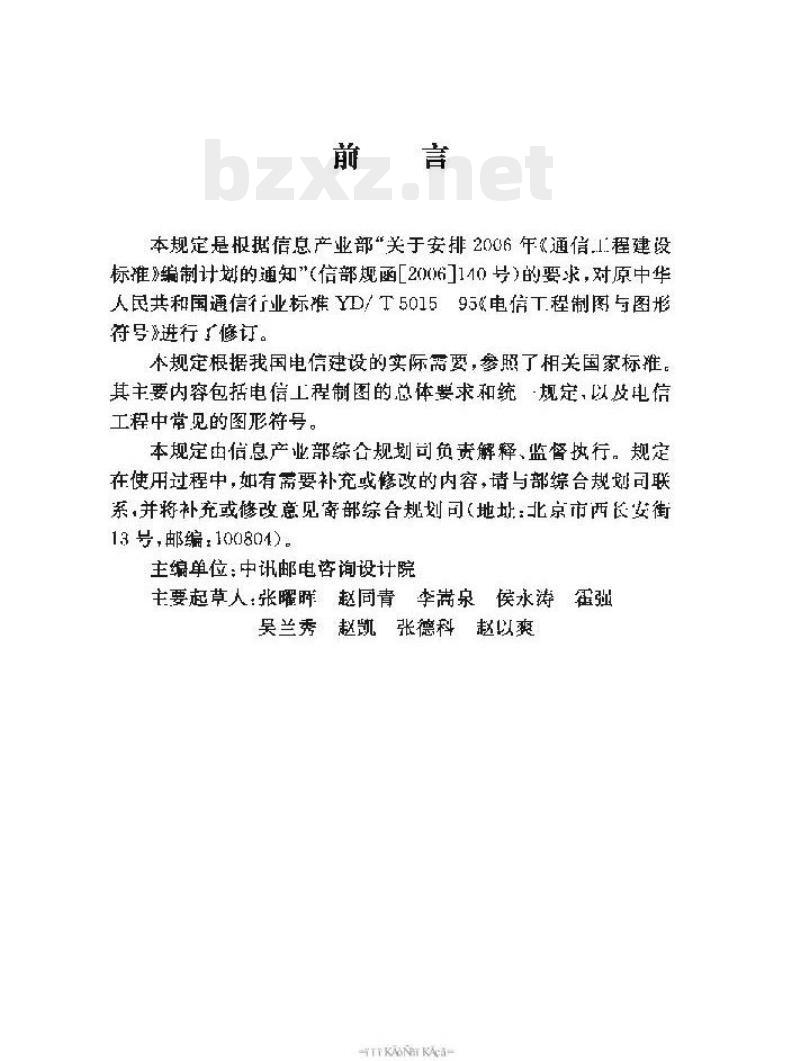

本规定是根据信息产业部“关于安排2006年《通信1程建设标推》编制计划的通知（信部规函20061110号）的要求，对原中华人民共和国通信行业标准YD/T501595电信T.程制图与图形符号》进行工修订。
不规定根据我国电信建设的实际語尊，葵照了相美国家标推，其主要内睿包括电信上程制图的总体要求和统规定，以及电信工程中常见的图形符号。
本规定由信息产业部综合规划司负责解释、监督执行，规定在使用过程中，如有需要补充或修改的内容，请与部综合规划司联系，井将补充或修改意见寄部综合规划司（地址：北京市西轻街13号，邮编：100801）。
主编单位：中讯邮电咨询设计院主要起草人：张曜畔赵同青李满泉侯永涛霍昊兰秀赵张德科赵以离
iTiKAoNKAca

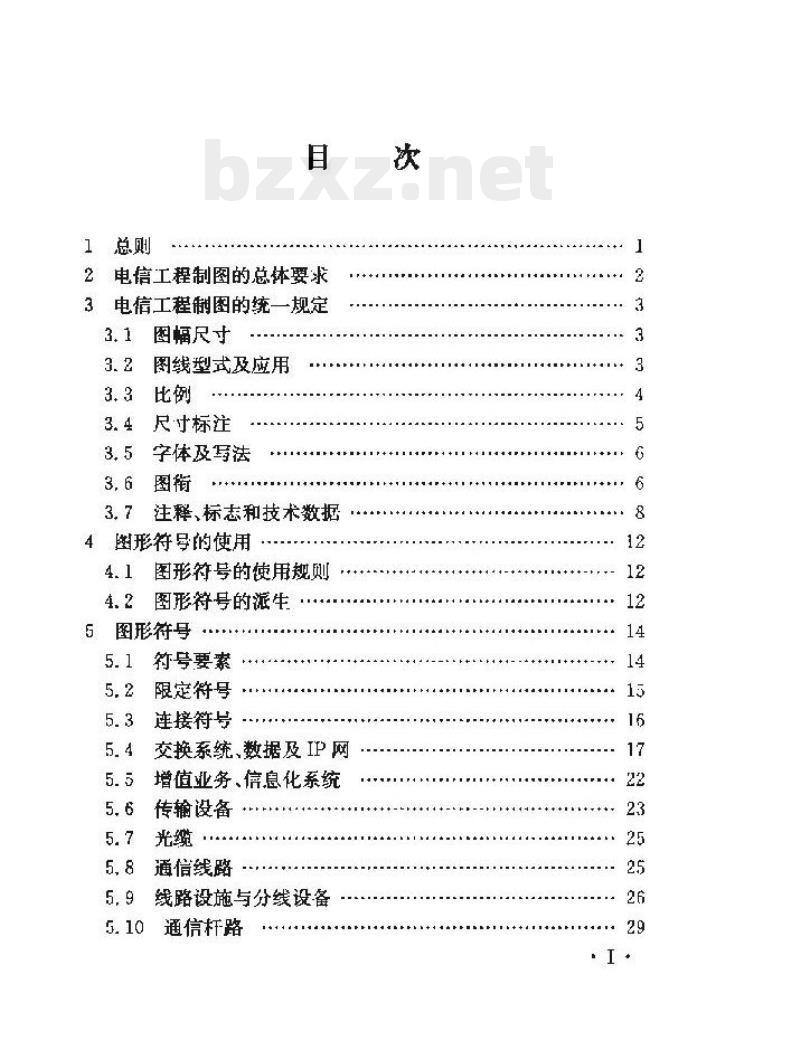

电信工程制图的总体要求
电信工程制图的统一规定
图幅尺寸
图线型式及应用
尺寸标注
字体及写法
注释、标志和技术数据
图形符导的使用
图形符号的使用规则
图形符号的派生
5图形符号
符号要素
限定符号
连接符号
交换系统、数据及 IP 网
增值业务、信息化系统
传输设备
通信线路
线路设施与分线设备
通信杆路
通信管道
移动通信
无线通信站型
无线传输
通信电源
机房建筑及设施
机房配线与电气照明
地形图常用符号
条文说明
KAoNKAca
1总则　
1.0.1为了使电信工程图纸做到规格统一，画法一致、图面清晰！符合施工存档和生产维护要求，有利于提制图效率、保证制图质量和适应电信工程建设的需要，特制定本规定。1.0.2本规定适用于新建、改建和扩建的电工程建设。1.0，3不规定由电信工程制图统一的规定利图形符号两部分组成。电信工程制统规定中木明确的问题·应按国家标准的要求执行。本规定中规定的图形符号，可使用国家标准中有关的符号，或按国家标准的规定进行派生。1.0.4本规定是根据以下标准编制的GB/1 4728. 1-~13
GB/ T 6988, 1~6
GB/T 501042001
GB/ T 79291995
盗电气图用图形符号
《电气技术用文件的编制
欧建筑制图标雅究
（1500110001：2000地形图
2电信工程制图的总体要求
2.0.1工程制图应根据表述对象的性质、论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容2.0.2图面应布局合埋，排刻均匀.轮清晰丝便于识别2.0.3图纸中应选用合适的图线宽度，避免图的线条过粗或过细。
2.0.4应正确使用国家标准和行业标准规定的图形符号。派生新的符号时，应符合国家标谁符号的派生规律，并成在合活的地方加以说明。
2.0.5在保证图面布局紧凑和使用方便的前提下，应选择合适的图绒幅面，使原图人小适中
2.0.6应准确地按规定标注各种必要的技术数据和注释，并接规进行性或打印。
2.0.7工程图纸应接规定设置图，并按规定的志任范国签学。各种图纸应接规定顺岸编
iTiKAoNKAca
3电信工程制图的统一规定
3.1图幅尺寸www.bzxz.net
3.1.1工程图纸幅面和图大小应符合国家标准GB/T6988.1-1997《电气技术用文件的编制第1部分：一般要求》的规定，应采用A0.A1,A2、A3,A4及A3、A4加长的图纸幅面。当上述幅而不能满足要求时，可按照GB/T4457.1%机械制图图纸幅面及格式》的规定加大幅面。也可在不影响整体视图效果的情况下分割成若干张图绘制。3.1.2应根据表述对象的规模大小、复杂程度、所要表达的详细程度、有无图衔及注释的数量米选择较小的合适幅面。3.2图线型式及应用
线型分类及用途应符合表3.2.1的规定：表3.2、线型分类及用遂表
图线名称
点妞线
双点划线
图线型式
一般用途
基本线条：围纸主要内容用线，可见轮率线辅助线系：屏蔽线，机裁连接线、不可见轮康线，计划扩展内容用线
断框线：表不分界载、结构图框线功俺图线、分级图板线
辅助图框线：表示更多的功能红合或从某种图框中区分本属于它的助能郝件3
3.2.2图线宽度应从以下系列中选用：0.25 rim, 0,35nm, 0.5mm, 0.7mm,1.0 mm,1.4mm.3.2.3通常宜选用两种宽度的图线。粗线的宽度宜为细线宽度的两倍，主要围线采用粗线次要图线采用细线。对复杂的图纸也可采用粗、、细三种线宽，线的宽度按2的倍数依次递增。但线宽种将不宜过多，3.2.4使用图线绘图时，应使图形的比例和配线协调恰当，重点突出，主次分明。在同-张图纸上，按不同比例绘制的图样及同类图形的线粗细应保持一致。
3.2.5应使用细实线作为最常用的线条。在以细实线为士的图纸上，粗实线应主要用于图纸的疼框及需要突出的部分。指引线，尺寸标注线应使用细实线，3.2.6当需要区分新安装的设备时，宜用粗绒表示新建，细线表示原有设施，虚线表示规预留部分。3.2.7平行线之间的最小间距不宜小于粗线宽度的两倍，月不得小于 0. 7 mm。
33比例
3.3.1对平面布胃图，管道及光（电）缆线路图、设备加固图及琴件加工图等图纸，成按比例绘制：力案示意图，系统图、原理图等可不按比例绘制，但应按工作顺序、线路走向、信息流向排列。3.3.2对于平面布置图、线路图和区域规划性质的图纸，宜采用以下比例：
1110,1 :20.1:50,1t100.1 :2001:500.1:1000.112000,1：5000，1.10000，150000等，3.3.3对于设备加固图及零件加工图等图纸宜采用的比例为1:214等。
3.3.4应根据图纸表达的内穿深度和选刷的图幅.选择合适的比例。
TKAoNKAca
对于通信线路及管道类的图纸，为了更方便地表达周围环境情况，可采用沿线路方向按种比例，向固围环境的横向距离宜采用另外的比例，或示意性绘制。3.4尺寸标注
3.4.1一个完整的尺寸标注应由尺小数字、尺寸界线、尺寸线及其终端等组成。
3.4.2密中的尺寸数字，应注写在尺寸线的上方或左侧，也可注写在尺寸线的中断处，但同一张图样上注法应一致。具体标注应符合以下要求：
1.尺寸数字应顺着尺线方向学并符合视图方向，数字高度方向和尺寸线垂直，并不得被任何图线通过。当无法避免时，应将图线断开，在断开处填写数字。在不致引起误解时，对非水平方的尺寸，其数字可水平地注写在尺寸绒的中断处。角度的数字应注写成水平方间且应注写在尼寸线的中断处。2.尺寸数字的单位除标高、总平面图和管线长度应以米（m）为单位外，其他尺寸均成以毫米（mm）为单位，按此原则标注尺寸可为不加单位的文学符号。若采用其他单位时，应在尺寸数学后加注计量单位的文字符号。
3.4.3尺寸界线应用细实线绘制，且宜由图形的轮廊线、轴线或对称中心线引出，也可利用轮渐线、轴线或对称中心线作尺寸界线。尺寸界线应与尺寸线乘直：3.1.4尺寸线的终端，可采用箭头或斜线两种形式，但同一张中只能采用一种尺寸线终端形式，不得混用。具体标注应符合以下要求：
1.采用箭头形式时，两端应画出尺寸箭头，指到尺寸界线上，表示尺寸的起止。尺寸箭头宜用实心箭头，筋头的人小应按可见轮需线选定，且其大小在图中应保持致。2.采用斜线形式时，尺寸线与尺寸界线必须相互垂直、斜线5
应用细实线，且方向及长短应保持一致。斜线方向应采用以尺寸线为准，逆时针方向旋转45°，斜线长知约等于尺寸数字的高度，3.4.5有关建筑用尺寸标注，可按CB/T50104一2001α建筑制图标准》的要求执行。
3.5学体及写法
3.5.1图中书写的文字（包括汉字、字母、数字、代号等）均应字体工整、笔划清晰，排列整齐、间隔均勾。其书写位置应根据图面案善安排，文字零时宜放在图的下面或右侧：文字书写应白左向右水平方问书写，标点符号占一个汉字的位置。中文书写时，应采用国家正式颁布的汉字，字体宜采用束体或仿束体。
3.5.2图中的“技术要求”“说明\或“注”等字样，应写在具体文字的左上方，并使用比文字内容人一号的字体书写。具休内容多于一项时，应按下列顺序号排列：1.2.3-.....
(1)、(2),(3)-..
3.5.3图中所涉及数量的数字,均应用阿拉伯数字表示。计量单位应使用国家颁布的法定计量单位。3.6图街
3.6.1电信工程图纸应有图衔，图循的位置应在图面的右下角。3.6.2电信工程常用标准图衔为长方形，大小宜为30mm×180mm高×长）：图衔应包括图名、图号、设计单位名称、单位主管、部门主管、总负责人、单项负责人、设计人、审校核人等内容、3.6。3设计图纸编号的编排应尽量简洁，应符合以下要求：1.设计图纸编号的组成应接以下规则执行：工程计划号设计阶段代号专业代号国纸编.6.
TKAoNKAca
