【GB国家标准】 卫生纸及其制品 第2部分:厚度、层积厚度、表观层积紧度和松厚度的测定

rrKaeerKAca-

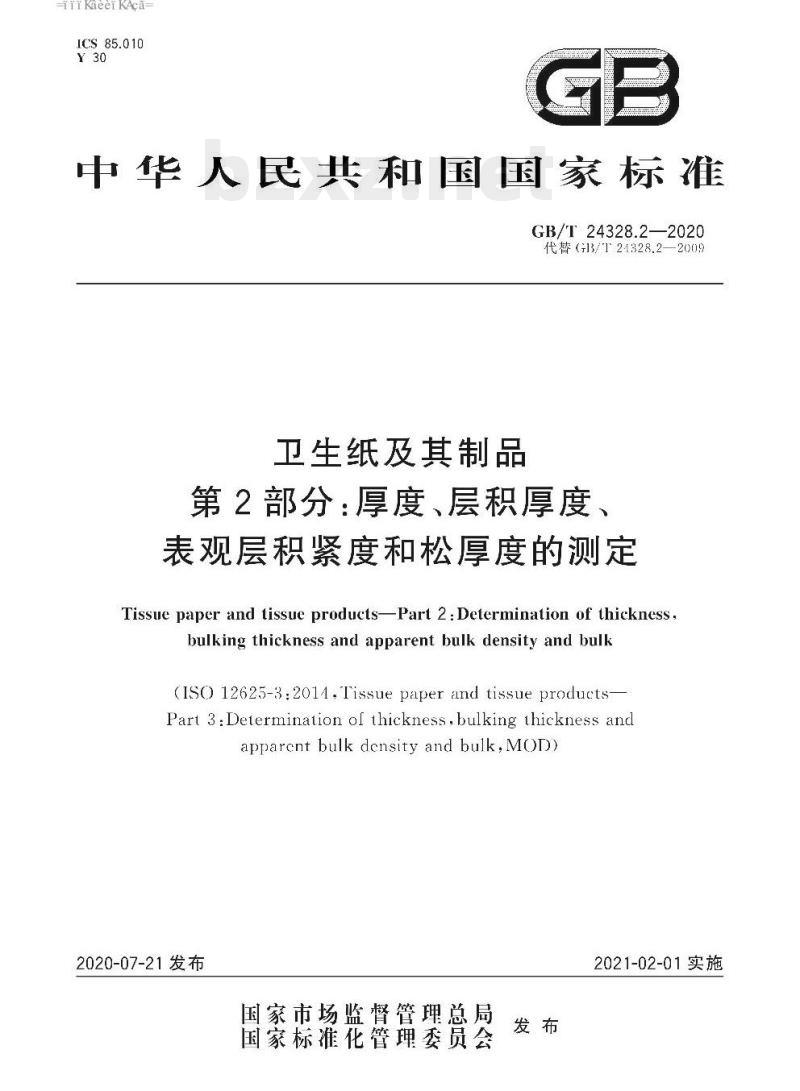

ICS 85.010
中华人民共和国国家标准
GB/T24328.2—2020
代替（3/T21328.2—2009
卫生纸及其制品
第2部分：厚度、层积厚度、
表观层积紧度和松厚度的测定
Tissue paper and tissue products-Part 2: Determination of thickness,bulking thickness and apparent bulk density and bulk(1SO 12625-3:2014,Tissue paper and tissue products-Part 3:Determination of thickness,bulking thickness andapparcntbulkdensityandbulk,MOD)2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施
niKaeerKAca-
GB/T24328%生纸及其制品》分为以下12个部分：第1部分：不语导则：
第2部分：厚度，层积厚度、表观层积紧度和松厚度的测定；一第3部分：抗张强度、最人力时伸长率和抗张能量吸收的测定；第4部分：湿抗张强度的测定：
第5部分：定量的测定；
第6部分：吸水时间和吸水能力的测定篮筐没没法：一第7部分：球形耐破度的测定；GB/T24328.2—2020
一第8部分：光学性能的测定亮度和额色的测定D65/10（空外日光条件）；第9部分：混球形耐破度的测定；第10部分：打孔线抗张强度的测定及打孔效率的计算：一第11部分：光学性能的测定亮度和颜色的测定C/2°（空内日光条件)；第12部分：光学性能的测定不透明度的测定漫反射法。本部分为GB/T24328的第2部分
本部分按照（13/T11一2009给出的规则起片本部分代替GB/T24328.22009卫生纸及其制品第2部分：厚度层积厚度和表观密度的测定》，本部分与GB/T24328.2—2009杆比·主要技术变化如下：增加广松厚度和定量的定义（见第3章）；修改了厚度仪的平而度，由\0.00mm\修改为*0.003mm\（见5.1，2009年版的第5章）：修收了样品采集与处理，将“试样温湿处理”调至单独章节（见第6章，2009年版的6.1）：修改「试样取样尺寸的描述（见第7章.2009年版的第6章）：修改了单层厚度的取样要求（见第7章，2009年版的第6章）；修收了厚度标准偏差结果的取位.山“保留两位有效数字”修收为保留位有效数字”（见第9章，2009年版的第8章）；
-修政了“表观层积紧度\中层积厚度t单位的表示，山\微米”修收为“毫米”（见第9章，2009年版的第8章）：
增加了“松厚度\的算方法（见第9章）：一将“精密度”调整为资料性附录（见附录A，2009年版的第10章）；修改了T作而平行度误差\由0.0004mm\修改为\0.006mm（见13.3，2009年版的A.3）。本部分使用重新起草法修改采用IS012625-3：2014《卫生纸及其制品第3部分：厚度、层积厚度、表观层积紧度和松厚度的测定》。本部分与ISO12625-3：2011的技术性差另及其原因如下：删除了范用中注的内容，以符合我国技术条件。美于规范性引用文件，本部分做广具有技术性差异的调整，以适成我国的技术条件，调整的情况集中反映在第2章“规范性引用文件中，具休调整如下：?用修收采用国际标准的GB/T450代臀了IS0186：●用等效采用国际标准的GB/T10739代替『ISO187；。用修改采用国际标准的（1321328.1代替了IS0）12625-1：iKaeerKAca-
GB/T 24328.2—2020
用修改采用国际标准的（13/T24328.5代替广IS012625-6。本部分做了下列编辑性修改：
为了与现有标准系列一致，将标准名称修改为《卫生纸及其制品第2部分：厚度、层积厚度、
表观层积紧度和松厚度的测定》。请注意本文件的某些内容川能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国轻工业联合会提出。本部分由全国造纸工业标准化技术委员会（SAC/TC11I)归口，本部分起草单位：山东华泰纸业股份有限公司、中国制浆造纸研究院有限公司、中轻（晋江）卫生用品研究有限公司。
本部分主要起草人：口霞、左建波、张凤山、李良军、刘燕韶。本部分所代替标准的历次版本发布情况为：—GB/T 24328.2—2009,
HiKaeerKAca-
1范围
卫生纸及其制品
第2部分：厚度、层积厚度、
表观层积紧度和松厚度的测定
GB/T24328.2—2020
GB/T24328的本部分规定广在2.0kPa测定压强条件下卫生纸及其制品的厚度，层积厚度的测定方法，以及表观层积紧度、松厚度的计算方法。本部分适用于卫生纸及其制品，2规范性引用文件
下列文件对丁不支件的应用是必不可少的：凡是注甘期的引用文件，仅注甘期的版本适用丁不文件。凡是不注日期的引用文件，其最新版本（包括所有的修收单)适用丁本文件。GB/T150纸和纸板试样的采取及诚样纵横向、正反面的测定（（13/T450—2008，1S0）【86：2002.MOD)
纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T107392002.tqVIS0187：GB/T10739
GB/T 24328.1
2019,MOD)
卫生纸及其制品第1部分：术语导则（GB/T24328.1—2020，ISO126251：GB/T24328.5卫牛纸及其制品第5部分：定量的测定（GB/T24328.5-—2009.IS1262562005,M0D)
3术语和定义
G3T21328.1界定的以及下列术语和定义适用于本文件，3.1
单层厚度single-plythickness
在规定的静态压力下.所测定的单层卫生纸两表面间的距离：注：单\层”是指不能分层的卫生纸·例如直接巾卫生纸纸机生产的单层卫生纸，3.2
单张厚度single sheetthickness在舰定的静态压力下.所测定的单张（单个成品层）卫生纸制品两表而间的距离，注：单“张”是巾单层或多层卫生纸工的成品，例如己经完成斯工的卫生纸制品。3.3
hulking thickness
层积厚度
生纸及其制品的单张（单个成品层)厚度，由在规定的静态压力下测定的多张（多个成品层)的叠加厚度计算得出。
HiKaeerKAca-
GB/T 24328.2—2020
表观层积紧度apparenthulkdensity单位体积的卫生纸及其制品的质量，由定量和层积厚度计算得到。注：表观层积紧度以g/cm”表示，3.5
松厚度bulk
表观层积紧度的倒数，
注：松厚度以cm/g表示
定量grammage
按照G[3/121328.5规定测得的单位而积卫纸及其制品的质量，注：指单张(单个成品层)纸的楚量.以克每平方米(g/m\)表示。4原理
在生产过程中抽取卫生纸试样.测定其厚度·或测定卫生纸制品的成品厚度，测定时.厚度仪的一个平而固定，用于放置试样，该平而与乃一平行的、施加规定压力的测量头间的距离即为试样的厚度。注：测试结果精密度参见附录A。5仪器
5.1厚度仪
该仪器有两个相互平行的水平平而，平而度在0.003mm以内，下平而（量砧）固定，上平而（测量头)可在垂直于量砧的方向上移动。对于大多数厚度仪来说，仪器的两平而间开口距离为10 mm~12mm，测定单张或单层试样时两平面间开口距离为2mm~～3mm即可。仪器的最小分度应为0.001mm.
测量头为圆形.H点径应为（35.7工0.1)tmm.面积为10.0cm，Ⅱ应与量砖保持平行，平行度应符合附录B中B.3的规定：测量头下降的速度应为(2.0士0.2)mm/s。量砧用于支持试样，量砧的尺寸成比测量头古径至少大20%。测定压强成为（2.0一0.1)kPa（参见附录C）。
5.2厚度块规
用干校准厚度仪：月其厚度为厚度仪全量程的10%30%，50%，70%90%，在（23一1）℃的条件下.每个块规厚度值的精度应高于0.001mm5.3天平及附件
大平及其附件或校准用测压儿件，用于校准测量头压力，量程为300）多·感量为0.01g。6试样温湿处理
测试前，应在GB/工10739规定的标准人气条件下处理样品，并在该标准人气坏境下测试：2
HTiKaeerKAca-
7试样的制备
7.1总则
GB/T 24328.2—2020
如果试验目的是评价一批样品，应按GB/T450选取试样，如果试样是其他类型的样品，应确保样品具有代衣性：
每张试样均不底有洞眼和纸病，试样的尺寸没有严格限制，但其测试区域的长宽尺寸都应不小丁50mm，且测试区域距试样边缘长度不小于10mm
较大尺寸的鼠样裁切至天小合适。在裁划过程巾，不成尚试样施压以免影响厚度的测试结果7.2单层厚度
如果样品直接米白卫生纸纸机，或为单层成品纸，则直接从样品1制各10层试样。多层产品的分离层不能用于测试单层厚度。
如果试样的每层间采用粘者剂或压力粘合.不成将其分开。对于多层产品，不应混淆米白不同的位置的样品层。7.3单张厚度
按成品层制备10张试样
7.4层积厚度
制备足够数量的纸叠，以满足至少【0次独立的测试。所有纸叠均质保证层数致，且所有试样质保证同而朝上放置
不应将多层品分层。通常情况下，每叠试样应包含12层。如果产品层数不能被12整除，应尽可能地接近12层。当12层导致纸叠过高-超过了所用厚度仪两平面的开口距离时，也可去掉几层·似应不少于8层：
8试验步骤
8.1在（G3/T10739规定的标准人气条件下，将厚度仪（5,1)放置在水平无震动的台而1.，并按照仪器操作指南进行预热。
8.2检查厚度仪的零点，如果需要，则调零：同时检查厚度仪上作面是否清洁。8.3按照附录B检查厚度仪的校准情况。8.4启动仪器，在测量头和量砧间插人试样。在自动控制的速率下，释放测量头至试样表而。53后记录厚度，准确至0.001mm：
8.5重复测定其余试样，直至获得至少10个测定值。在连续读数期间，应保证工作而处于无尘状态。8.6如需计算样品的表观层积紧度或松厚度.则应按照GB/T24328.5的要求测定样品的定量，9计算
9.1单层厚度
算10个（或更多个)读数的平均值和标准偏差，报告单层厚度，准确至0.01mm,标准偏差应保留三位有效数宁。
rrKaeerKAca-
GB/T24328.2—2020
9.2单张厚度
算10个（或更多个）读数的平均值和标准偏差，报告单张厚度1，准确至0.01mm，标准偏差应保留三位有效数疗。bZxz.net
9.3层积厚度
计算10个（或史多个)读数的平均值和标准偏差，分别除以每叠中试样的成品层个数（不是层数），报告层积厚度t，准确至0.0lmm.标准偏差应保留三位有效数疗，9.4表观层积紧度
接式（1)计算表观层积紧度：，以克每立方厘米（g/cm）表示：g
t+×1000
式中：
一单个成品层定量，单位为克每平方米（g/m）：t
层积厚度，单位为毫米（mm）。报告表观层积紧度，保留两位有效数字。9.5松厚度
接式（2)计算松厚度，以立方原米每克（cm/g)表示：x1000
式中：
层识厚度，单位为毫米（mm)）：g
单个成品层定量.单位为克每平方米（g/m），报告松厚度，保留三位有效数疗，10试验报告
试验报告成包括以下内容：
a）本部分编号。
试验日期和地点。
...(2)
鉴别材料的所有细节，包括样品的层数.如果需要从多层产品中测定单层厚度，则应报告单层的位置。如果需要报告多层产品的层积厚度，则应说明成品层数量及成品层的层数试验的大气条件。
测定的次数和结果
任何偏离本部分的情况，以及其他可能影响测定结果的因素。rrKaeerKAca-
A.1总则
附录A
（资料性附录）
精密度
GB/T24328.2—2020
A.1.12011年，来白9个欧洲国家的11个实验室对两种样品分别迹行了测试。其中10个试样用丁测试单张厚度，5个试样用于测诚层积厚度2数据来白欧洲纸业联合会的比较测试服务中心（CEPI-CTS)，见表A.1、衣A.2、衣A.3和衣A.1.2
8计算依据为ISO/TR21198和TAPPIT1200sp-07。A.1.3
A.1.4表A.1和A.3中的重复性标准偏差是合并重复性标准偏差，其中的标准偏差是不同实验室标准偏差的均方根计算得来的，这与1S05725-1对重复性的传统定义不同，A.1.5重复性限和再现性限是在相同的试验条件下，对相同试样进行的两次试验结果迹行比较，在95为的置信概率下可能出现的最大差估的估计估。这种估计不适用于不同材料或不同的试验条件。重复性限和再现性限由重复性和再现性标准偏差乘以2.77所得。注1：审复性标准确差和实验率内标准偏差是相同的。但出现性标准偏差与实验案间标准偏差是不一样的，用现性标准偏差包括实验室问标准偏差和实验室内标准偏差，即：—安的至t，但是—安的室—s学注2：假定测试结果是止态分布.口标准偏差是由大量测试结果计算得来，则2.77一1.962A.2单张厚度
单张厚度测试数据的重复性估计、再现性估计分别见表A.1、衣A.2：表A.1单张厚度
样品1
样品2
个离群值。
样品1
样品2
个离群值，
实验室数量
实验室数量
单张厚度平均值
重复性估计
重复性标准偏差”
单张厚度
单张厚度平值
再现性估计
再现性标准偏差
变异系数
变异系数C
重复性限，
H现性限R
niKaeerKAca-
GB/T24328.2—2020
层积厚度
层积厚度测试数据的重复性估计、再现性估计分别见表A.3、表A.4。表A.3
样品1
样品2
两个离群值。
样品1
样品2
芮个离群值。
实验室数量
实验室数量
层积厚度
层积厚度平均值
重复性估计
重复性标准偏差s
层积厚度
层积厚度平均值
再现性估计
再现性标准偏监
变异系数C
变异系数C.s
重复性限
再现性限R
FiKaeerKAca
B.1校准
附录B
（规范性附录）
仪器测量条件
GB/T 24328.2—2020
应经常检查厚度仪的精度，若仅器使用频率很高，建议使用一个厚度块（5.2）进行1常检查，工作面平行度和测量头压力应按照供应商的校准说明，根据使用频率进行检查。精度确认、工作面的平行度、T作而平而度和测量头压力的校准方法分别见B.2、B.3和附录C所用的厚度块规应能反映日常测定产品的厚度在（G13/T[0739规定的标准大气条件下检查厚度仪B.2精度
用一张清洁的A4复印纸（或等效物品)在受压平面滑过，以清洁受压平面，将仪器调零，在测量头和量帖问插人一个厚度块规，释放测量头并进行测量。每次只使用一个块规。分别在全量程读数的大约10%、30%、50%、70%90%处读取示值在每个校准点，其示值误差均应不大于0.003mm或读数的士0.5%，取较大值：重新调零：用块规重复检查，其示值变动性应不人于0.003mm或读数的十0.5%，取较人值。B.3工作面的平行度
按下述方法测定下作而的平行度：a）选择一个厚度块规，抬起测量头，插入块规.块规内侧距测量头一侧的边缘约2 mm：释放测量头，使测量所与块规接触，录厚度仪读数分开测量而.在a)中测定点直径方向的另-端插入块规，块规内侧距测量头-侧的边缘约b）
2m;释放测量头，使测量面与块规接触，记录厚度仪读数计算a)和b)中读数的差值dl:
d）在a)和b)中测定点连线的中垂线上,用同样的厚度块规重复a)和b)的操作e)
计算d)中读数的差值d，
依次使用其他的厚度块规重复以「步骤；g）
按式（13.1)计登平行度误差：
r=0.5/di+d
式中：
平行度误差，单位为毫米（mm）：d,——a)和h)中读数间的差值，单位为毫米（mm）：d，—d)中读数间的差值.单位为毫米(mm）。在每个检测点，平行度误差：均应不超过0.006mmB.4工作面平面度
按下述步骤检查测量面：
.(B.1)
iKaeerKAca-
GB/T 24328.2—2020
仔细清洁厚度仪的T作而（见B.2）；微微拾起测量头，观察两平面间的缝隙；观察时，视线应与平面平齐。
从两个方间观察缝隙时，应完全一致8
iiKaeerKAca-
附录C
(资料性附录）
测量头压力的校准
任何满足精度要求的校准方法均可使用.力值成为（2.0士0.1)V.下面提供了校准测量头压力的三种法：GB/T24328.2—2020
a）将一条细线穿过厚度仪顶部，系在测量头1，使用一个准用弹簧秤或杆式天平，取走一个托盘后测定压力。应考虑拿走的托盘和增加的细线的质量。使用一个金属盘制成的马瞪支撑测量头，马错中问留有一个比测量头大的洞眼，底部金属盘的b)
厚度约等于试样的平均厚度，对于杆式天平，用拿走托盘后的·个态臂将马挂起，测定力的人小·应考患被拿走的托盘和马燈的质量差，与a)或h)相同，似使用一个校准用测压元件，并使用一个刚硬的支撑座。9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
