【QB轻工标准】 工业用缝纫机加固缝缝纫机机构间隙试验方法

ICS61.080
分类号：Y17

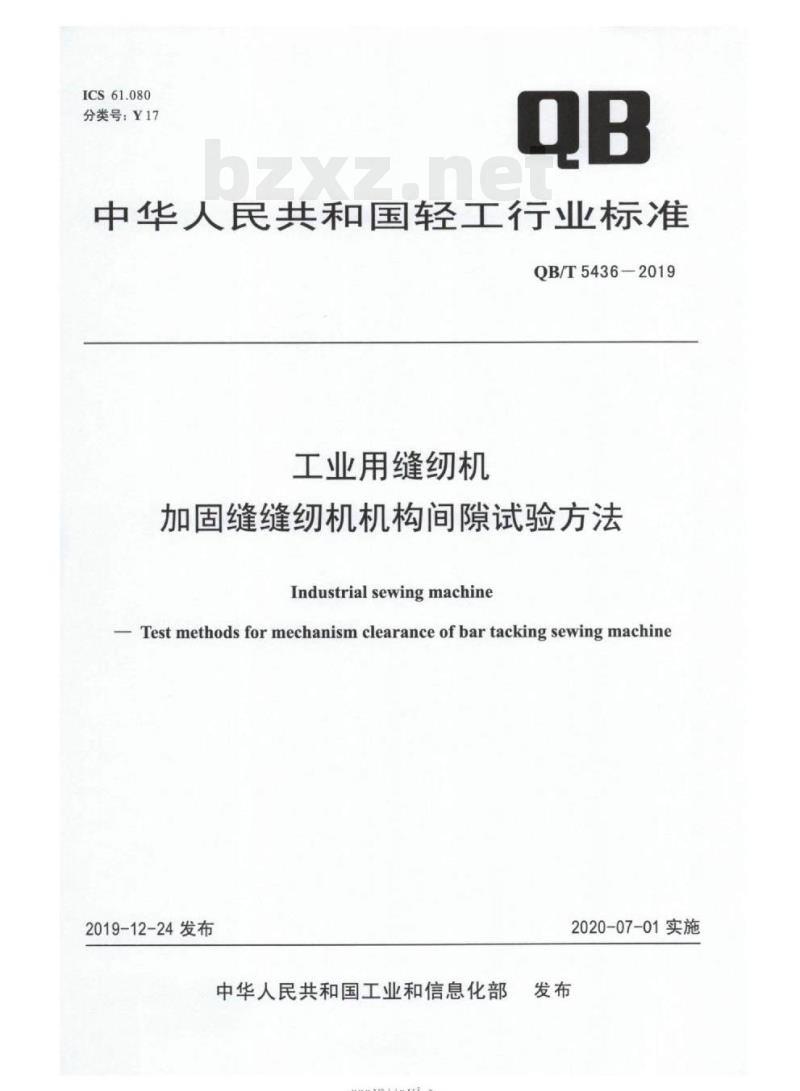

中华人民共和国轻工行业标准
QB/T5436-2019
工业用缝纫机
加固缝缝纫机机构间隙试验方法Industrial sewingmachine
Testmethodsformechanism clearanceofbartacking sewingmachine2019-12-24发布
中华人民共和国工业和信息化部-rKaeerKca
2020-07-01实施

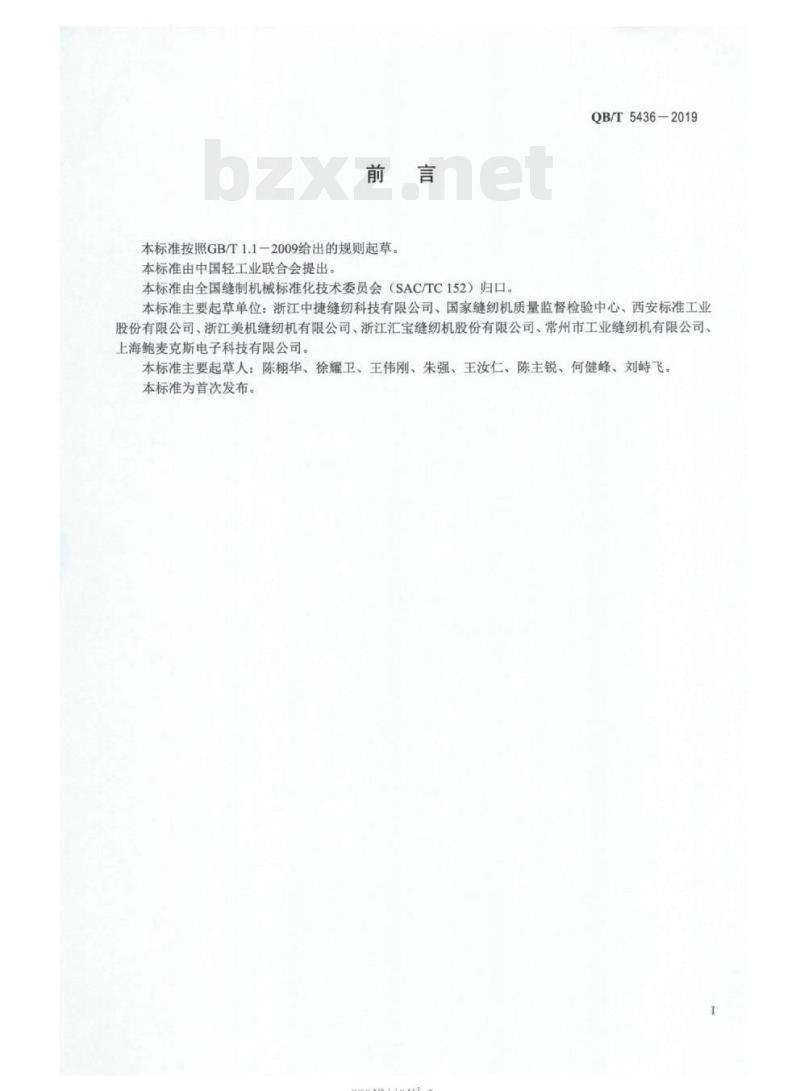

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。QB/T5436-2019
本标准主要起草单位：浙江中捷缝纫科技有限公司、国家缝纫机质量监督检验中心、西安标准工业股份有限公司、浙江美机缝纫机有限公司、浙江汇宝缝纫机股份有限公司、常州市工业缝纫机有限公司、上海鲍麦克斯电子科技有限公司。本标准主要起草人：陈栩华、徐耀卫、王伟刚、朱强、王汝仁、陈主锐、何健峰、刘峙飞。本标准为首次发布。
KaeerkAca-

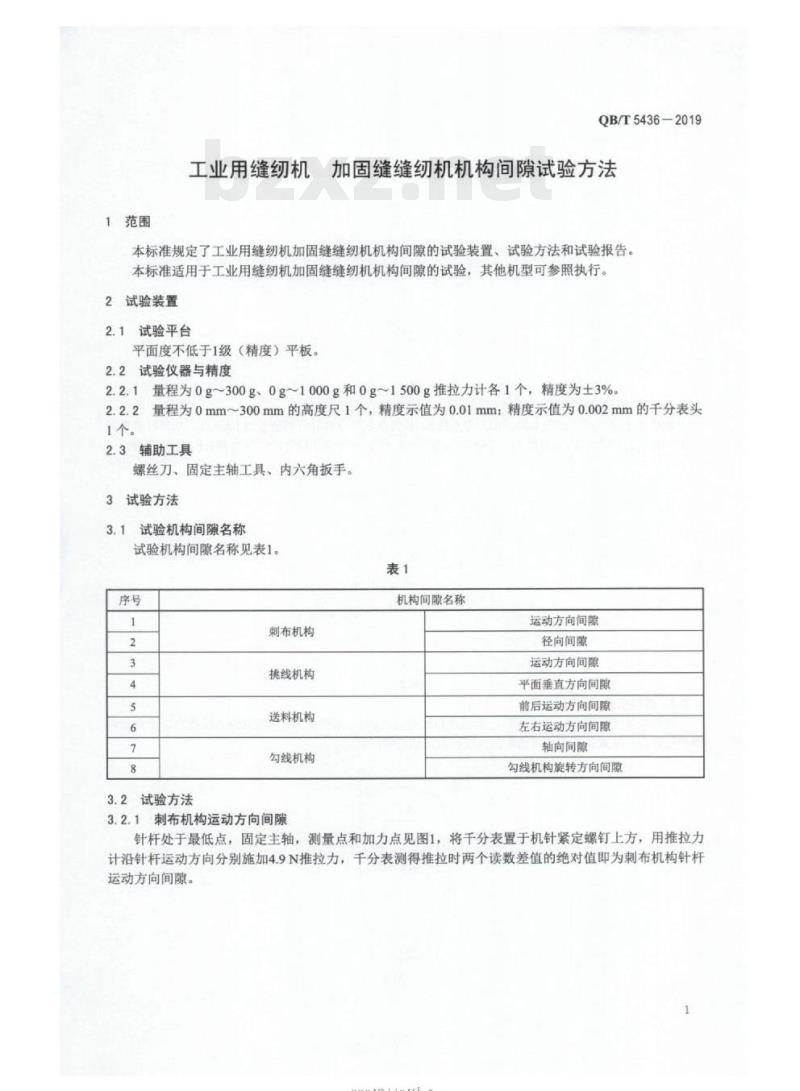

1范围
QB/T5436-—2019
工业用缝纫机加固缝缝纫机机构间隙试验方法本标准规定了工业用缝纫机加固缝缝纫机机构间隙的试验装置、试验方法和试验报告。本标准适用于工业用缝纫机加固缝缝纫机机构间隙的试验，其他机型可参照执行。2试验装置
2.1试验平台
平面度不低于1级（精度）平板。2.2试验仪器与精度
2.2.1量程为0g~300g、0g~1000g和0g~1500g推拉力计各1个，精度为±3%。2.2.2量程为0mm~300mm的高度尺1个，精度示值为0.01mm；精度示值为0.002mm的千分表头1个。
2.3辅助工具
螺丝刀、固定主轴工具、内六角扳手。3试验方法
3.1试验机构间名称
试验机构间隙名称见表1。
3.2试验方法
刺布机构
挑线机构
送料机构
勾线机构
3.2.1刺布机构运动方向间隙
机构间隙名称
运动方向间隙
径向间隙
运动方向间隙
平面垂直方向间院
前后运动方向间隙
左右运动方向间隙
轴向间隙
勾线机构旋转方向间隙
针杆处于最低点，固定主轴，测量点和加力点见图1，将千分表置于机针紧定螺钉上方，用推拉力计沿针杆运动方向分别施加4.9N推拉力，千分表测得推拉时两个读数差值的绝对值即为刺布机构针杆运动方向间隙。
rKaeerKca-
QB/T5436—2019

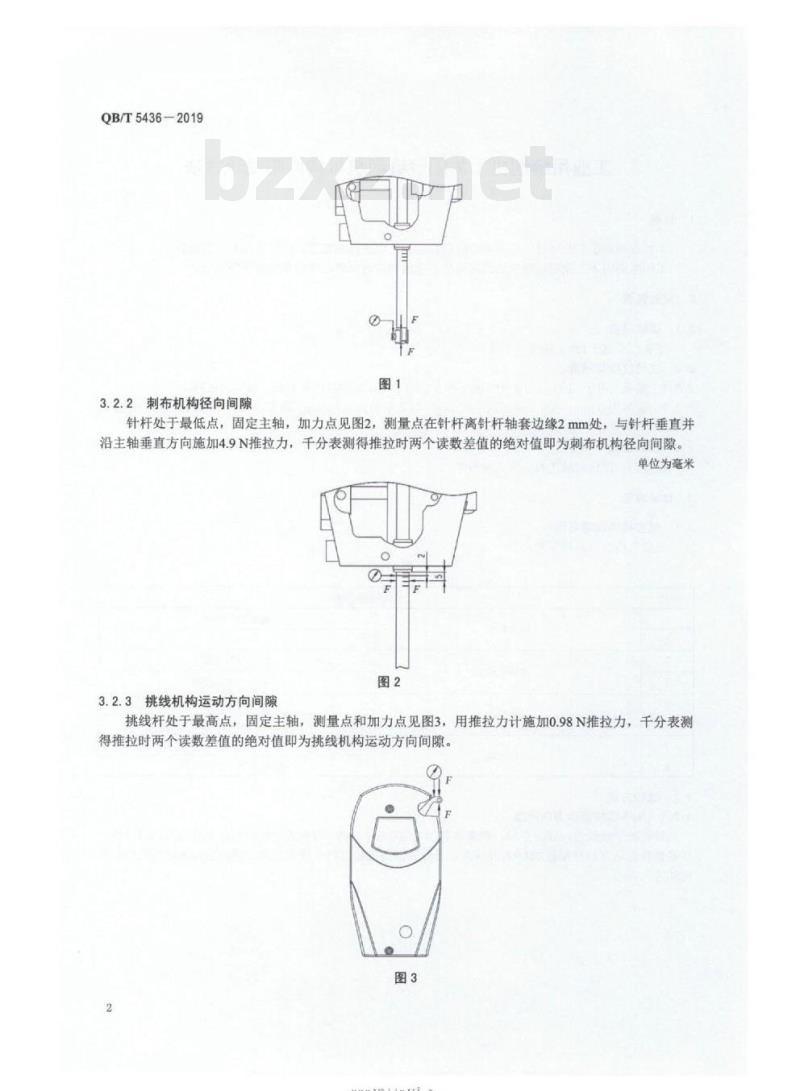

3.2.2刺布机构径向间隙
针杆处于最低点，固定主轴，加力点见图2，测量点在针杆离针杆轴套边缘2mm处，与针杆垂直并沿主轴垂直方向施加4.9N推拉力，千分表测得推拉时两个读数差值的绝对值即为刺布机构径向间隙。单位为毫米
3.2.3挑线机构运动方向间隙bzxz.net
挑线杆处于最高点，固定主轴，测量点和加力点见图3，用推拉力计施加0.98N推拉力，千分表测得推拉时两个读数差值的绝对值即为挑线机构运动方向间隙。图3
rkaeerkAca
3.2.4挑线机构平面垂直方向间隙挑线杆处于最高点，固定主轴，测量点和加力点见图4
得推拉时两个读数差值的绝
手值即为挑线机构平
3.2.5送料机构前后运动方向间限产品抬起压脚，测量点和加力点见图5，按图务QB/T5436-2019
用推拉力计施加0.98N推拉力，千分表测防方向间限
向用推拉力计沿主辅向施加9.8N推拉力推拉压脚座，千分表测得推拉时两个读数差值的绝对值即为送料机构前后运动方向间图5
3.2.6送料机构左右方向间隙
产品起压腾
测量点和加力点
见图6，按图示方向用推拉力计沿与主轴垂直的方向施加9.8N推拉力推拉压脚座，千分表测得推拉时读数差值的绝对值即为送料机构左右方向间障图6
-rrKaeerKca-
QB/T5436-2019
3.2.7勾线机构轴向间隙
拆下产品的梭床盖、摆梭及校
力计沿与轴心方向施加9.8M
间隙。
针杆处于最低点，
佳前力，分测得
3.2.8勾线机构旋转方向间隙
拆下产品的梭未盖、
方向用推拉力计沿
点和加力点见图7，按图示方向用推拉两个读数差值的绝对值即为勾线机构轴向方向可点见图8，按图示
卓和用方
与提夜托根部指定位置垂直的方向施加4.9N推拉力，千分表制值的绝对值即为勾缓和构旋转方向间障8
4试验报告
试验报告应包括下列内容：
a）本标准的编号；
被测产品的型号及编号：
被测各机构间隙名称：
被测各机构间隙实测值：
制造厂厂名：
-KacrKAca-
推拉时两个读数差
单位为毫米
测试单位：
测试日期：
测试者姓名。
年月日；
-KacerKAca-
QB/T5436-2019
