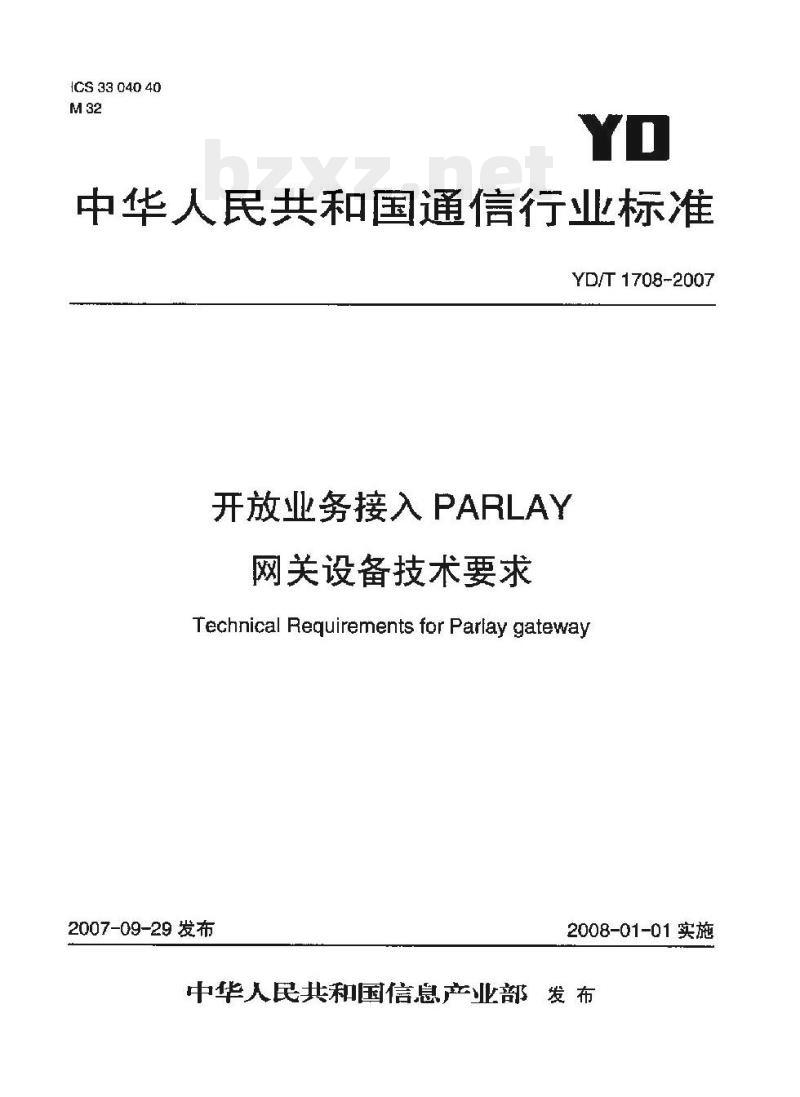

【YD通讯标准】 开放业务接入 PARLAY 网关设备技术要求

CS3304040
中华人民共和国通信行业标准
YD/T 1708-2007
开放业务接入PARLAY
网关设备技术要求
Technical Requirements for Parlay gateway2007-09-29 发布
2008-01-01实施

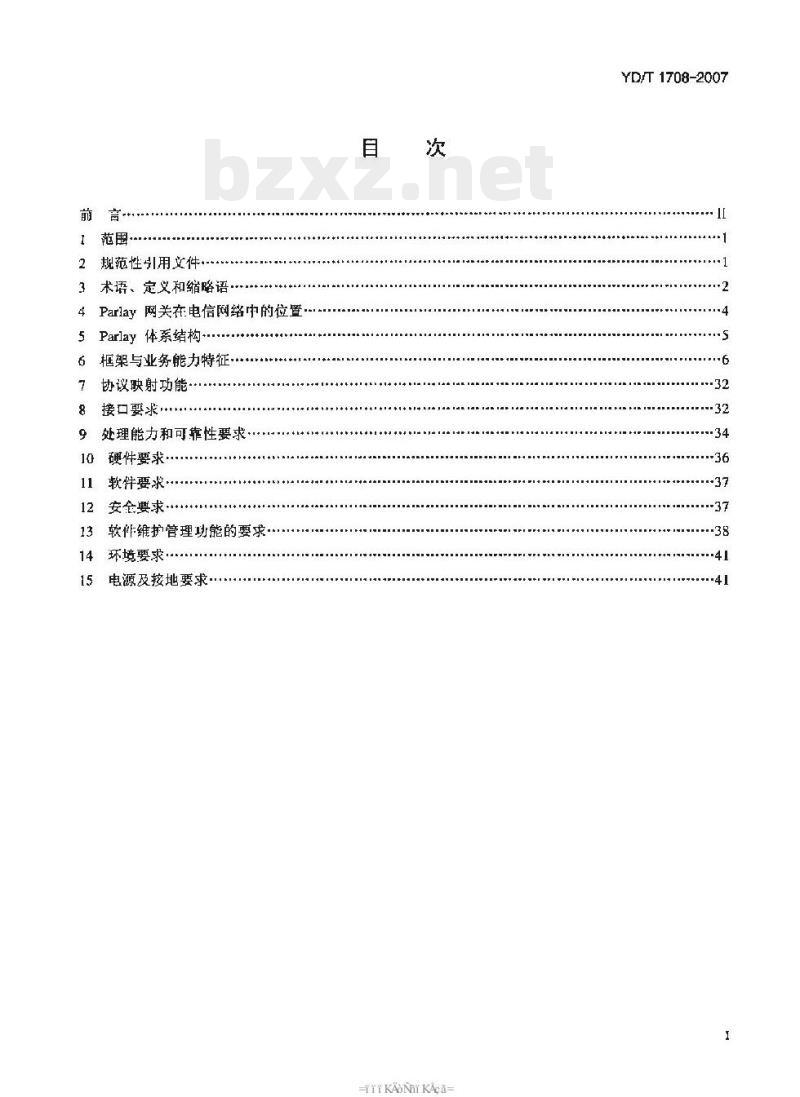

中华人民共和国信息产业部发布前言
1范围
2规范性引用文件。
3术语、定义和缩略语，
4Parlay网关在电信网络中的位置..5Parlay体系结构
6框架与业务能力特征·
协议映射功能…
接口要求
处理能力和可靠性要求
硬件要求
软件要求·
安金要求，
软作维护管理功能的要求…
14环境要求
电源及接地要求
-TTKAONTKAc=
YD/T 1708-2007
YD/T1708-2007

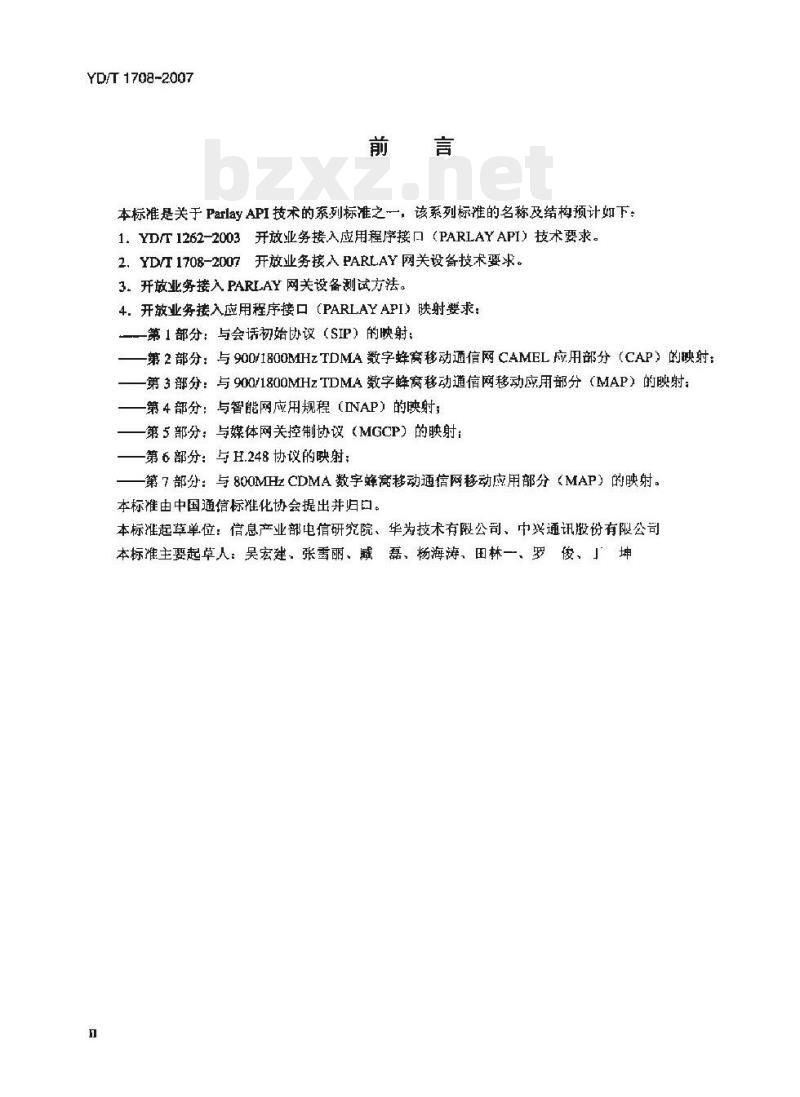

本标准是关于ParlayAPI技术的系列标准之一，该系列标准的名称及结构预计如下：1.YDT1262-2003开放业务接入应用程序接口（PARLAYAPI）技术要求。2，YD/T1708-2007开放业务接入PARLAY网关设备技术要求。3.开放业务接入PARLAY网关设备测试方法。4.开放业务接入应用程序接口（PARLAYAPI）映射要求：一第1部分：与会话初始协议（SIP）的映射：一第2部分：与900/1800MHzTDMA数字蜂窝移动通信网CAMEL应用部分（CAP）的映射：一第3部分：与900/1800MHzTDMA数字蜂窝移动通信网移动应用部分（MAP）的映射：一第4部分：与智能网应用规程（INAP）的映射第5部分：与媒体网关控制协议（MGCP）的映射：一第6部分：与H.248协议的映射；一第7部分：与800MHzCDMA数字蜂窝移动通信网移动应用部分（MAP）的映射。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院，华为技术有限公司、中兴通讯股份有限公司本标淮主要起草人：吴宏建，张書丽、戚磊、杨海涛、国林一、罗俊、」坤1范围

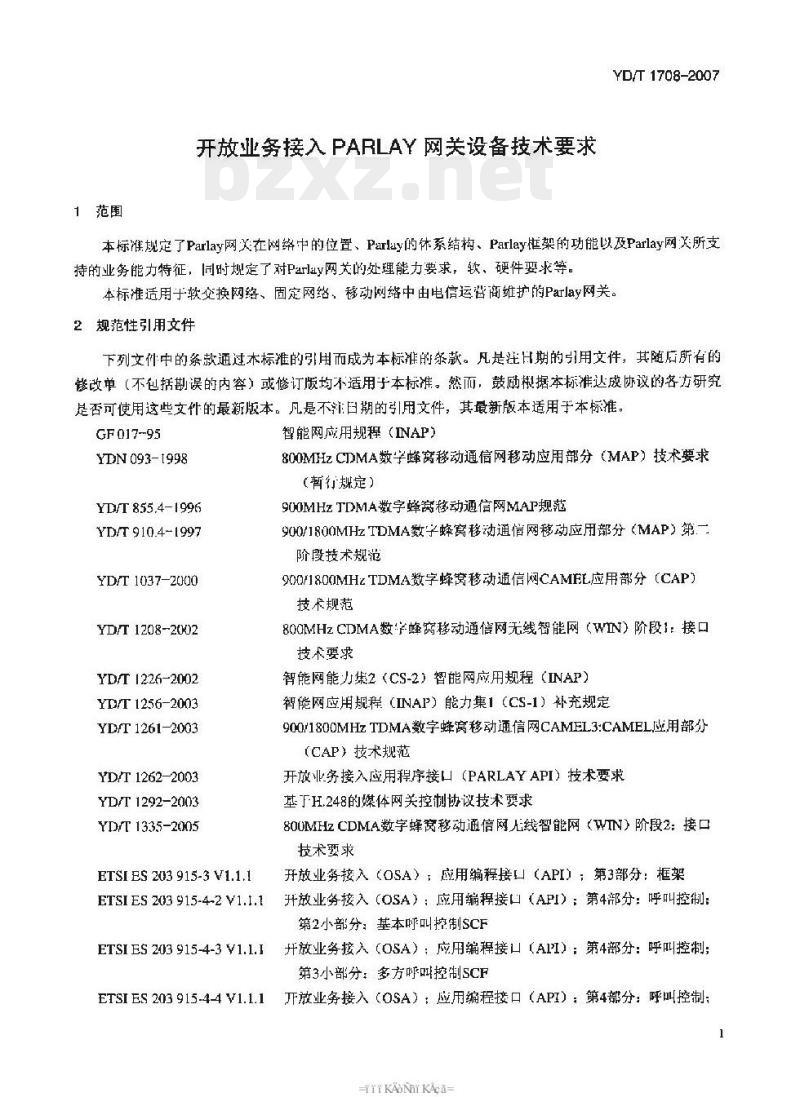

开放业务接入PARLAY网关设备技术要求YD/T 1708-2007
本标准规定了Parlay网关在网络中的位置、Parlay的休系结构、Parlay准架的功能以及Parlay网关所支持的业务能力特征，同时规定了对Parly网关的处理能力要求，软、硬件要求等。本标准适用于软交换网络、固定网络、移动网络中由电信运营商维护的Parlay网关。2规范性引用文件
下列文件中的条款通过木标准的引用而成为本标准的条款。凡是注H期的引用文件，其随店所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的客方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GF017-95
YDN 093-1998
YT/T 855.4-1996
YD/T 910.4-1997
YD/T 1037-2000
YD/T 1208-2002
YD/T1226-2002
YT/T 1256-2003
YD/T 1261-2003
YD/T 1262-2003
YD/T 1292-2(03
YD/T 1335-2005
ETSI ES 203 915-3 V1.1.1
智能网应用规程（INAP）
800MHzCT>MA数学蜂窝移动通信网移动应用部分（MAP）技术要求（暂行规定）
900MHzTDMA数字蜂窝移动通信网MAP规范900/1800MHzTDMA数字蜂窝移动通信网移动应用部分900/1800MHzTDMA数字蜂窝移动通信网CAMEEL应用部分（CAP）技术规范
800MHzCDMA数卡蜂窝移动通信网无线智能网（WIN）阶段1：接口技术要求
智能网能力集2（CS-2）智能网应用规程（INAP）智能网应用规程（INAP）能力集1（CS-1）补充规定900/1800MHzTDMA数字蜂窝移动通信网CAMEL3:CAMEL应用部分（CAP）技术规范
开放业务接入应用程序接口（PARLAYAPI）技术要求基下H.248的媒体网关控制协议技术要求800MHzCDMA数字蜂窝移动通信网无线智能网（WTN）阶段2：接口技术要求
开放业务接入（OSA）：应用编程接口（API）；第3部分：框架ETSIES203915-4-2V1.1.1开放业务接入（OSA）：应用编程接口（API）：第4部分：呼叫控制：第2小部分：基本呼叫控制SCF
ETSI ES 2(3 915-4-3 V1.1.I
ETSI ES 203 915-4-4 V1.1.1
开放业务接入（OSA）；应用编程接口（API）：第4部分：呼叫控制；第3小部分：多方呼叫控制SCF
元放业务接入（OSA）：应用编程接口（API）：第4部分：呼叫控制：1
TT KAONT KAca=
YD/T 1708-2007

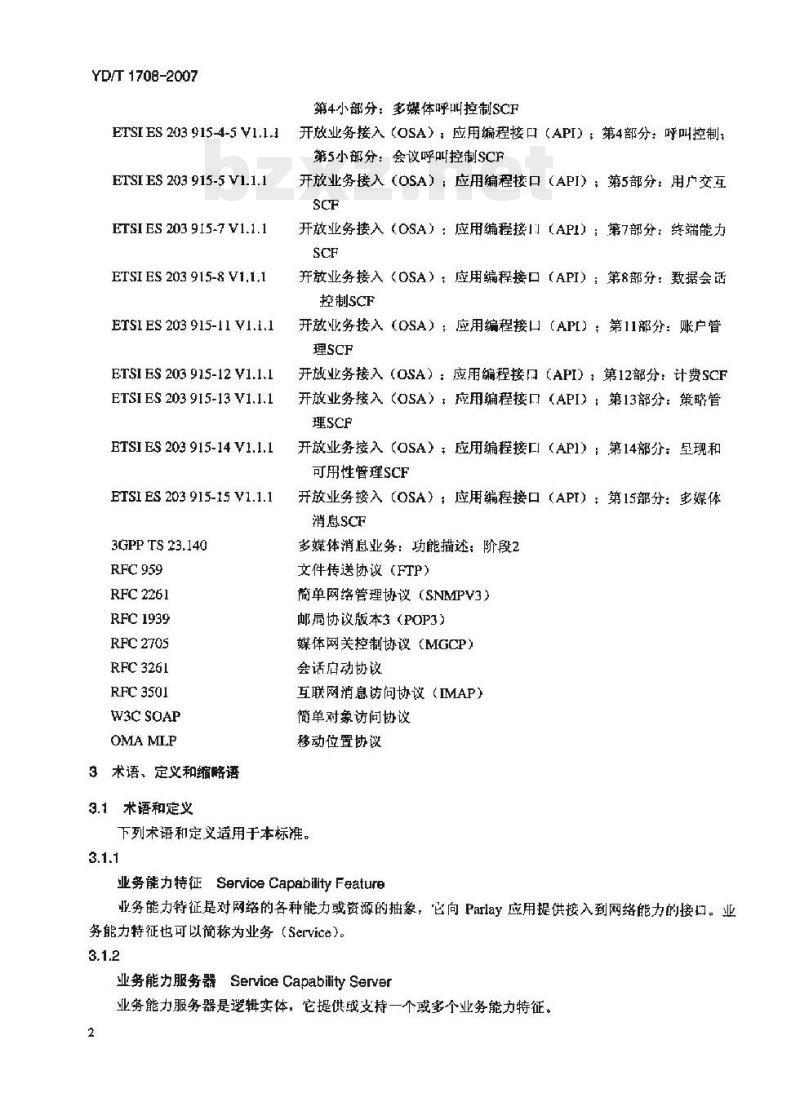

ETSI ES 203 915-4-5 V1.1.1
ETSI ES 203 915-5 V1.1.1
ETSI ES 203 915-7 V1.1.1
ETSI ES 203 915-8 V1.1.1
ETSI ES 203 915-11 V1.1.1
ETSI ES 203 915-12 V1.1.1
ETSI ES 203 915-13 V1.1.1
ETSI ES 203 915-14 V1.1.1
ETSI ES 203 915-15 V1.1.1
3GPP TS 23.140
RFC959
RFC2261
RFC 1939
RFC 270S
RFC3261
RFC3501
W3C SOAP
OMA MLP
3术语、定义和缩略语
3.1术语和定义
第4小部分：多媒体呼叫控制SCF开放业务接入（OSA）：应用编程接口（API）；第4部分：呼叫控制，第5小部分：会议呼叫控制SCP
开放业务接入（OSA）：应用编程接口（API）：第5部分：用广交互SCF
开放业务接入（OSA）：应用编程接I（API）：第7部分：终端能力SCF
并放业务接入（OSA）应用编程接口（API）：第8部分：数据会话控制SCF
开放业务接入（OSA）：应用编程接口（APL）：第11部分：账户管理SCF
开放业务接入（OSA）：应用编程接口（API）；第12部分：计费SCF开放业务接入（OSA）：应用编程接口（API）：第13部分：策略管理SCF
开放业务接入（OSA）应用编程接口（AP1）：第14部分：垦现和可用性管理SCF
开放业务接入（OSA）；应用编程接口（API）：第15部分：宅媒体消息SCF
多媒体消息业务：功能描述；阶段2文件传送协议（FTP）
簡单网络管理协议（SNMPV3）
邮局协议版本3（POP3）
媒体网关控制协议（MGCP）
会话启动协议
互联网消息访问协议（IMAP）
简单对象访间协议
移动位置协议
下列术语和定义适用于本标准。3.1.1
业务能力特征ServiceCapabilityFeature业务能力特征是对网络的各种能力或资源的抽象，它向Parlay应用提供按入到网络能力的接口。业务能力特征也可以简称为业务（Service）。3.1.2
业务能力服务器ServiceCapabilityServer业务能力服务器是逻辑实体，它提供或支持一个或多个业务能力特征。2
Parlay 应用 Parlay ApplicationYD/T 1708-2007
种软件或程序，它需要通过接入到一个或多个ParlaySCF来完成具体的应用功能。它一般由业务提供商和独.软件商（ISV）提供，甚至由客户白己来编写，Parlay应用一般在第三方应用服务器上运行并通过Parlay网关获得网络的能力。在有些文献里也将其称为Parlay客户应用，或简称为应用。3.1.4
框架 Framewrk
框架用于在开放业务环境下提供安全控制和业务管理机制。它向应用提供监权、授权，业务发现剂接入SCF等功能：向SCF提供注册等功能。另外它还提供完整性管理等其他功能。3.1.5
Parlay 网关Parlay Gateway
Parlay网关作为核心网络网关为Parlay客户提供各种基本业务能力的支持，使Parlay的业务能够有控制的、安全的进入到各通信网内。本标准提到的Parlay网关为物理实体，它包括框架和1SCS遇辑实体。3.2缩略语
下列缩略语适用于本标准，
Application Progtamming InterfaceCustamised Application for Mobile NetworkEnhanced Logic
Cariel Application Part
Call Control
Conference Call Control
Common Object Request Broker ArchitectureGeneric Call Contorl
Gateway Mobile Location CenterIrnterface Description LanguageInternet Mexsage Access ProtocolMedia Gateway Control ProtocolManagement Informatian Base
Mobile Location Protocol
Multi-Media Call Control
Mult-Media Message Service CenterMulti-Party Call Control
Open Service Access
Presence and AvailabilityManagementPublic Land Mobile Network
Post Office Protocol
Service Capability Feature
-TTKAONT KAca=
应用程序接口
移动网络增强逻辑的客户化应用CAMEL 应用部分
呼叫控制
会议呼叫控制
公共对象请求代理体系
基本呼叫控制
网关移动位置中心
接口描述语言
互联网消息访问协议
媒体网关控制协议
管理信息库
移动位置协议
多媒体吓叫控制
彩信中心
多方呼叫控制免费标准bzxz.net
开放业务接入
旱现和可用性管理
公众陆地移动网
邮局协议
业务能力特征
YD/T 1708-2007
Service Capability Servcr
Session Description ProtocolSession Initiation Protocol
Short Message Peer to Peer
Short Message Service
Short Message Service CernterSimple Mail Transfer ProtocolSirmple Object Access Protoco!Soft Switch
User Interaction
UnstructuredSupplementaryServicc DataVirtual Provisioned Netw arkVirtual Provisioned Pipe
Web Scrviccs Definition Language4Panay网关在电信网络中的位置业务能力服务器
会话描述协议
会话初始协议
短消息点到点协议
短信业务
短消息中心
简单邮件传送协议
简单对象接入协议
软交换
用户交
非结构化补充业务数据
虚拟提供网
虚拟配置管道
Web服务定义语产
图I给出了Parlay网关在网络中的位置。Parlay网关与第三方应用服务器通过Parlay API逊行交互；与软交换设备SS之间采用SIP。Parlay网关通过H.248MGCP或SIP控制媒体服务器，为各种电信业务提供媒体资源和资源处理。
第三方
SSP/TP
GSM网路
CDMLA网络
Parlay 网关
第三方
Parlay API
日分组间
SIF A.248/MCCP
IMAF/FOP3+SMTF
图1Paray网关在电信网络中的位置SMPP
Email Sever
YD/T1708-2007
为了支持传统的智能网业务，Parlay网关提供相应的INAP/CAP/WIN接口，分别和PSTN、G网和C网的SSP交互。此外，为了实现SCP与第二方服务器之间的一些用户数据的互访，Parlay网关与传统固定电话网中的SCP采用INAP接口规程，该接口要求见YD/T1256-2003智能网应用规程(INAP)能力集1(CS-1)）补充规定》；与CDMA网络中的SCP采用WIN接口规程，该接I要求见YD/T1335-2005《800MHzCDMA数字蜂窝移动通信网无线智能网（WIN）阶段2：接口技术要求》。Parlay网关与CSM网络中的SCP之间的接口日前尚没有相应的行业标推.如果Parlay网关支持USSD业务，位置业务等，则Parlay网关应提供MAP接口与PLMN网络中的MSC和HLR进行交互。
ParlayAPI除了提供呼叫控制、基木的用户交互能力特征外，还提供了能够实现诸如短信、彩信、位置业务、电子邮件等数据业务的能力特征，但是这些业务在现网中已经有比较成熟的产品。是否在网络中通过Parlay网关来提供这些业务可根据实际的情况和市场策略决定。如果要通过Parlay网关提供这些业务，则建议Parlay网关分别通过SMPP、MMT、MLP、IMAP/POP3与SMSC、MMSC、GMLC和邮件服务器交互。
5Parlay体系结构
本标准提到的Parlay网关设备包括架和scs。在Parlay体系中，主要包括Parlay网关（板架、SCS）、应用、企业经营者以及相应的核心网络元素。核心网络心素指的是电信网中能够提供各种能力或资源的功能实体，如软交换设备，媒体服务器、HLR等。图2给出了Parlay的体系结构。内部發口
企业经哲者
ParlayAPI
ParayAPl
应用1
应用2
网络能资源
图2Parlay体系结构
应用#
接口类
其他的 SCF
ParlayAPI将电信网所提供的能力利资源抽象成多个业务能力特征，Parlay网关以开放的接口类的形式实现这些SCF，同时将这些SCF映射到底层网络。SCS与应用之间，SCS与框架之问，框架与应用之问的接口为开放的Parlay接口，应满足ETSI ES 203915系列的要求。
-TT KAONT KAca=
YD/T 1708-2007
SCS是一个功能实体，采用特定的中间件技术。它可以在一个单独的物理实体上实现，也可以将不同的SCF分布在不同的物理节点上。SCS可以在一个新的物理节点上实现，也可以与其他的网络逻辑节点，如HLR，合设在一个物理实体上。6框架与业务能力特征
6.1综述
架和SCF是Parlay网关设备的重要组成部分。本小节将给出框架和各种SCF的可选性说明。本章的店续小节将给山框架以及各种SCF的功能描述。附录A将给出在Parlay网关实现的框架以及SCF的各种接口和方法的可选性说明。下表将给出框架以及各种SCF的可选性说明：表1 Parlay API 的业务能力特征SCF
CC SCF
MobilitySCF
Terminal Capabilities ScF
Data Session Control SCF
Generie Messaging SCF
Con nectivity Manager SCF
Account Management
Charging SCF
Policy Managerment SCF
注：“m”表示必选；“o”表示可选。6.2框架
6.2.1概述
PSTN/ISDN
软交换领域
框架API包含：第三方应用服务器与框架之间的接口、业务能力服务器（SCS）与框架之问的接口、企业经营者与框架之间的接口。（1）第三方应用服务器与框架之间接口的基本机制：鉴权：在被允许使用其他任何接口前，应用必须通过鉴权。，授权：鉴权后，应用被授权接入规定的业务（SCF）。。框架和网络业务能力特征的发现：鉴权成功后，应用可以获得可用的框架接口非便用发现接口得被授校的胸络业务能力特征的信息：业务协议的建立：在任何应用与网络业务能力特征交互前，必须建立业务协议。业务协议包含离线部分和在线部分。应用在被充许接入任何网络业务能力特征前需要签订在线部分的业务协议。6
YD/T 1708-2007
接入网络业务能力特征：架通过指定的安企级、上下文，域等为应用的API方法提供批准接入业务能力特征或业务数据的接入控制能力。旺营
已注册的业务
图 3 框架与外部实体的功能接口【2】撬架与业务能力服务器之间接口的基本机制。网络业务能力特征的注册：自业务能力服务器提供的SCF时以在框架上注册，框架与企收经造背之问接口的基本机制。业务订购功能：此出能代表企业经营者和框架之间的合同：在订购商业模型中，企业经营者代表业务的订购者，客户应用代表业务的使用者，框架代表业务的销售者。6.2.2功能要求
6.2.2.1接入管理功能
完成对客户端（企业经营者，应用，业务能力服务器）的接入管理，主要包括认证、请求接入功能。包括API方式的认证功能和非API方式的认证功能。非API方式的认证指框架不提供认证按口，认证功能由底层协议完成，比如CORBA的认证功能。API方式的认证功能主要包括：（1）客户端选择认证机制功能
（2）客户端发起对架的认证功能（3）客户端要求放奔对框架认证功能（4）客户端请求接入功能
（5）客户端获取框渠接口功能
客户端可以获取框架支持的接口名称列表，随后可以通过功能接口名称来获取树应的接口对象引用。（6）客户端请求框架选择签约算法功能客户端提供白已支持的签约算法列表供框架选择，以用于需要数字签名的场景。例如，应用签约SCF的能力以及终止签约时需要使用此签约算法。（7）客户端释放已装取接口功能客户端可以通过该功能请求释放一个在接入会话中张得的框架接口实例。7
TT KAONT KAca=
YD/T1708-2007
（&）客户端终止接入功能
6.2.2.2事件通知功能
应用或业务实例使用此功能向框架注册事件通知，当注册的事件到来后，框架使用此均能调用垃用或业务实例的接口，发送事件通知。（1）启动自定义的事件通知功能（2）取消自定义的事件通知功能6.2.2.3综合性管理功能
6.2.2.3.1负荷管理功能
负载管理包招负载变时的通知功能和负载统计功能，）启动暂使继续取消负载级别变事通知所能应用可以要求当框架或者其签约的业务实例的负载级别发生变化时，向其发送通知。业务实例可以要求当框架惑者签药其业务的感用的负载级别发生变化时，向其发送通知。应用或者业务实例可感动和取消此功能，当此功能被动后，也可以暂停和继续使用此功能。（2）接收负载级别上报功能
（3）负载统计查询功能
应用可以查询框架或者其签约的业务实例在指定时间段内的负载统计信息。业务实例可以查询掘架或者签约其业务的应用的负载统计信息。6.2.2.3.2心跳管理功能
心跳管理：管理应用或业务实例与框架之间的心跳连接。（1）启动/取消心跳功能
应用或者业务实例可以启动框架的心跳，此后框架会按照指定的时间间隔向应用或者业务实例发送心跳。应用或者业务实例也可以取消此心跳发送功能。（2）修改心跳发送时间间功能
6.2.2.3.3故障管理功能
（1）激活测试功能
应用可以要求对框架或者其签约的业务实例进行激活测试：业务实例可以要求对框架或者签约其业务的应用进行激活测试。
（2）接收错误通知功能
应用可以通知框架其签约的业务实例不可用：业务实例可以通知框架签约其业务的应用停止响应。（3）接收恢复通知功能
应用或者业务实例可以通知框架其状态恢复为可用。6.2.2.4业务发现功能
应用或SCF通过此功能来得到握架所支持的业务能力和描述。该功能可由两种接口组成：IpServiceDiscavery和IpFwServiceDiscovery，前者是用于为应用提供业务发现功能，后者用于为SCF提供业务发现功能。（1）获取框架支持的业务能力类型列表功能应用或SCF获取框架所提供的业务能力类型列表，这些业务能力类型将以标准或非标准的名称列出。8
（2）获取业务能力类型的详细描述功能YD/T 1708-2007
应用或SCF获取其感※趣的业务能力类型的捕述，包括业务属性信息、业务类型当前是否可用等。（3）获取满足特定条件的注册业务列表功能应用或SCF检索属于给定类型的注册业务的集合。通过指定希望得到的业务属性列表，用属性名，属性值>对的形式，描述其寻找的业务，同时规定了希望接收的结果的最人数日。框架返回俏可以选择少于最大数目，但不能多」最人数目，（4）获取企业经营者已定购的业务列表功能供应用使用。
（5）获取框架中已注册的业务列表功能仪供SCF使用。
6,2.2.5签约管理功能
签约是一个双向的过程。应用首先选择欲签约的业务，向框架发送初始化签约请求，随后网关要求应用完成签约：应用签约完毕后，要求框架完成笠约，此时程架将向对应的能力服务器发送创建业务管理对象的请求完成签约过程。此后应用将通过此业务管理对篆来使用网络能力。框架支持的功能包括！（1）选择欲签约的业务功能
（2）补始化签约功能
（3）请求挺架完成签约功能
（4）终止签约功能
6.2.2.6业务注册功能
（1）注册业务功能
（2）声明业务有效功能
（3）查询已注册业务功能
（4）声明业务光效功能
（5）注销业务功能
6.2.2.7业务定购功能
对企业经营者提供账管理、合约管理、业务特性集（Serviceprofile）管理和应用账户管理功能。（1）账户管理功能
企业经营者可以查询，修改白已的账户信息或者删除账户（2）合约管理功能
企业经营者可以查询，创建，修改，删除合约（3）业务特性集管理功能
企业经营者可以查询，创建，修改，删除业务特性集：可以将创建的业务特性集指派或取消指派到SAG
（4）应用账户管理功能
企业经营者可以查询，创建，修改，删撤应用账户或SAG：可以添加或减少SAG中的成员。6.2.2.8业务实例生存期管理功能9
TT KAONT KAca=
