【QB轻工标准】 手表柄轴配合尺寸系列

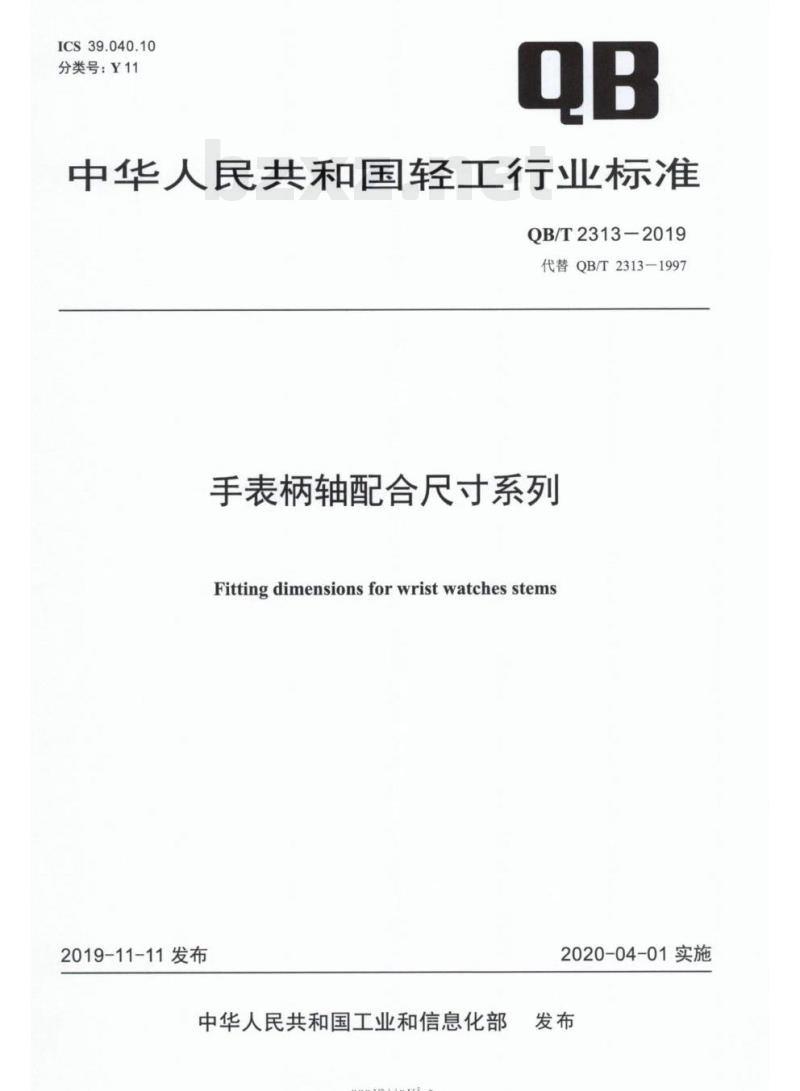

ICS39.040.10
分类号：Y11
中华人民共和国轻工行业标准
QB/T2313-2019
代替QB/T2313-1997
手表柄轴配合尺寸系列
Fittingdimensionsforwristwatches stems2019-11-11发布
中华人民共和国工业和信息化部rrKacerKAca-
2020-04-01实施

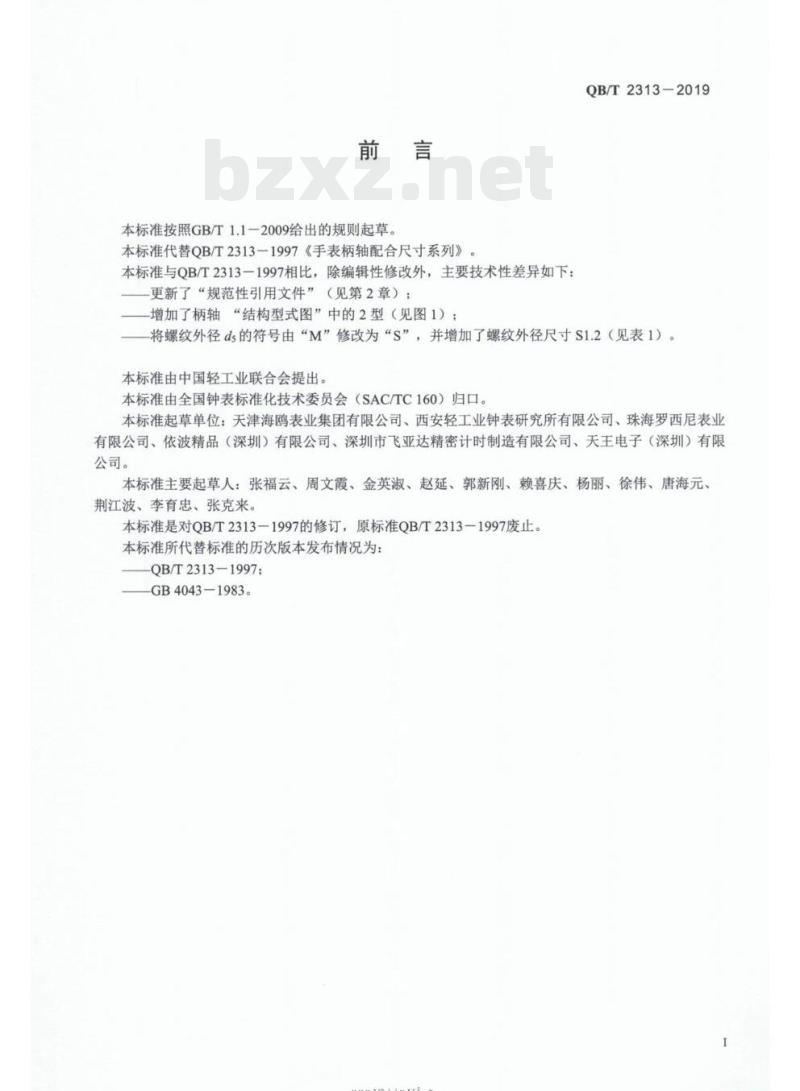

本标准按照GB/T1.1-2009给出的规则起草。本标准代替QB/T2313-1997《手表柄轴配合尺寸系列》。本标准与QB/T2313一1997相比，除编辑性修改外，主要技术性差异如下：更新了“规范性引用文件”（见第2章）：增加了柄轴“结构型式图”中的2型（见图1）：QB/T2313-2019
将螺纹外径ds的符号由“M”修改为“S”，并增加了螺纹外径尺寸S1.2（见表1）（。本标准由中国轻工业联合会提出。本标准由全国钟表标准化技术委员会（SAC/TC160）归口。本标准起草单位：天津海鸥表业集团有限公司、西安轻工业钟表研究所有限公司、珠海罗西尼表业有限公司、依波精品（深圳）有限公司、深圳市飞亚达精密计时制造有限公司、天王电子（深圳）有限公司。
本标准主要起草人：张福云、周文霞、金英淑、赵延、郭新刚、赖喜庆、杨丽、徐伟、唐海元、荆江波、李育忠、张克来。
本标准是对QB/T2313—1997的修订，原标准QB/T2313-1997废止。本标准所代替标准的历次版本发布情况为：-QB/T2313—1997：
-GB4043-1983。
-rrKaeerKAca-

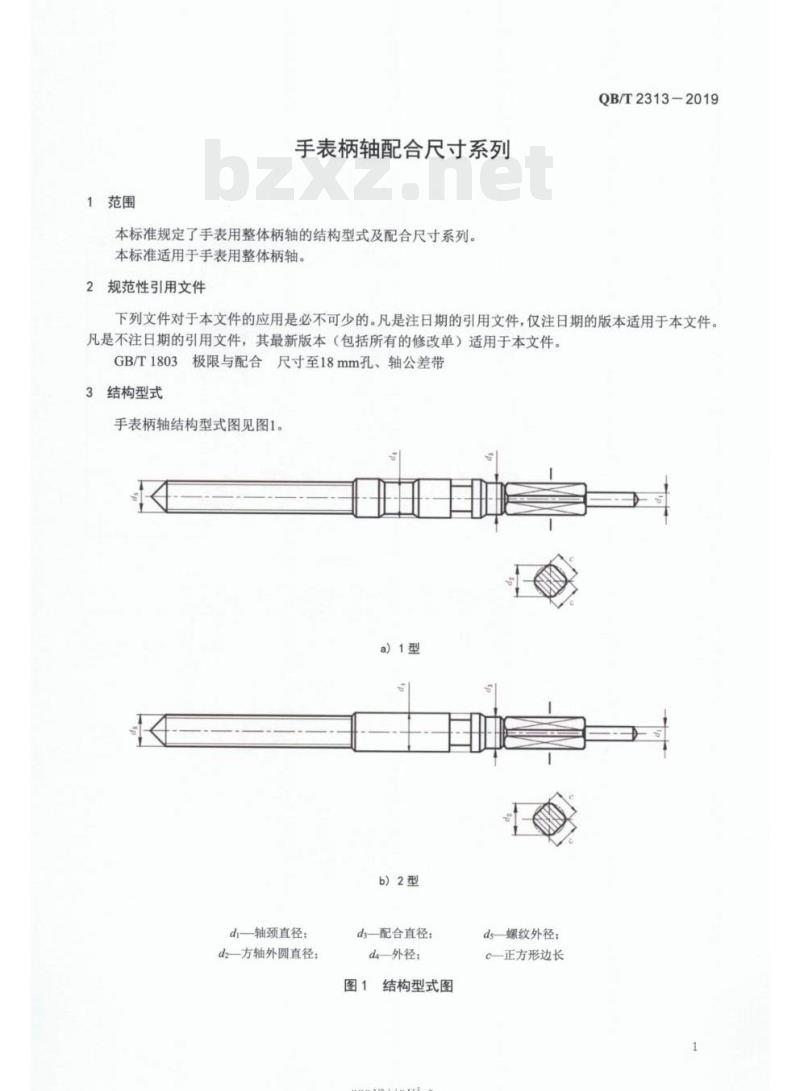

1范围
手表柄轴配合尺寸系列
本标准规定了手表用整体柄轴的结构型式及配合尺寸系列。本标准适用于手表用整体柄轴。2规范性引用文件
QB/T2313-2019
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1803极限与配合尺寸至18mm孔、轴公差带3结构型式
手表柄轴结构型式图见图1。
a)1型www.bzxz.net
b）2型
di—轴颈直径；
dz—方轴外圆直径：
d一配合直径：
d4—外径：
图1结构型式图
rrKacerKAca-
ds-螺纹外径；
C—正方形边长
QB/T2313-2019
4尺寸及公差
4.1柄轴配合尺寸系列见表
柄轴配合尺寸
柄轴配合尺寸的公差代号见表2，上、下偏差应按GB/T1803执行4.2
柄轴配合尺寸的公差
项目代号
公差等级及代号
h7或h8
iikaerkAca
单位为毫米
h8或h9
