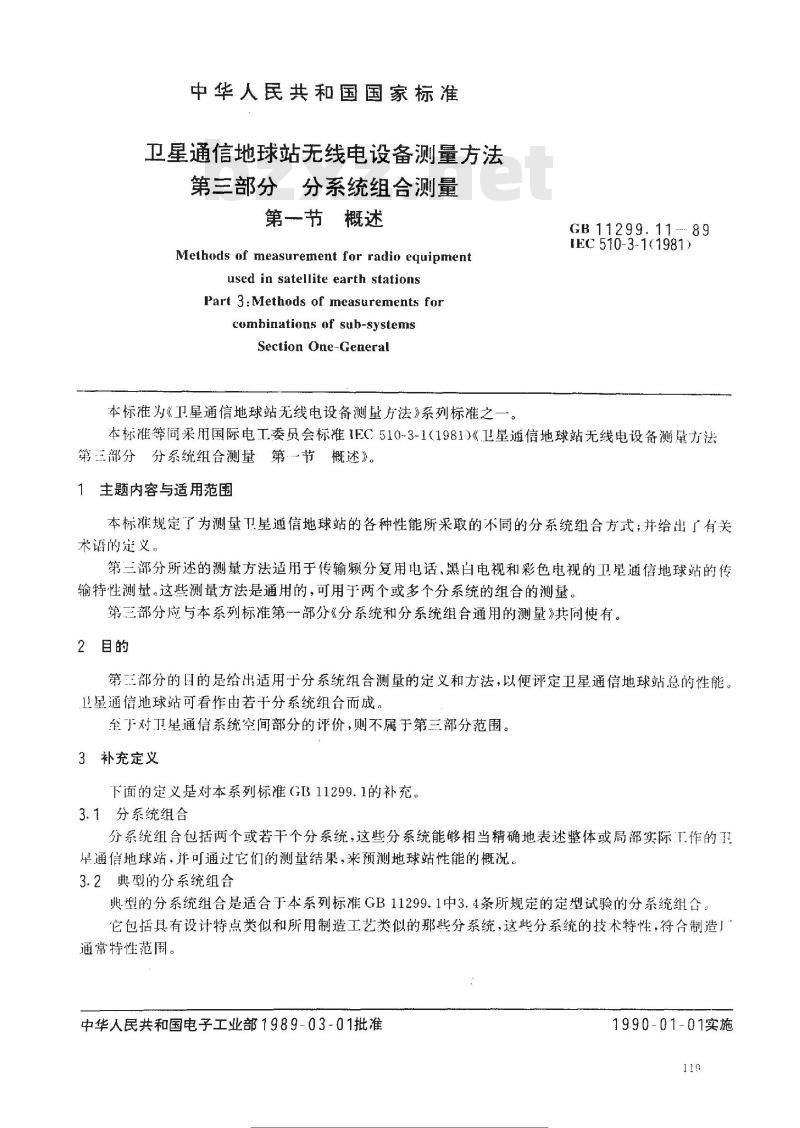

中华人民共和国国家标准
卫星通信地球站无线电设备测量方法第三部分分系统组合测量
第一节概述
Methods of measurement for radio equipmentused in satellite earth stationsPart 3:Methods of measurements forcombinations of sub-systems
Section One-General
本标准为《卫星通信地球站无线电设备测量方法》系列标准之一GB 11299.11--- 89
IEC510-3-1(1981)
本标准等同采用国际电工委员会标准IEC510-3-1（1981)《卫星通信地球站无线电设备测量方法第三部分分系统组合测量第节概述》。1主题内容与适用范围
本标准规定了为测量卫星通信地球站的各种性能所采取的不同的分系统组合方式；并给出了有关术语的定义，
第三部分所述的测量方法适用于传输频分复用电话、黑白电视和彩色电视的卫星通信地球站的传输特性测量。这些测量方法是通用的，可用于两个或多个分系统的组合的测量。第三部分应与本系列标准第一一部分《分系统和分系统组合通用的测量》共同使有。2目的
第三部分的国的足给出适用于分系统组合测量的定义和方法，以便评定卫星通信地球站总的性能。卫星通信地球站可看作由若干分系统组台而成至于对卫星通信系统空间部分的评价，则不属于第三部分范围。3补充定义
下面的定义是对本系列标准GB11299.1的补充。3.1分系统组合
分系统组合包括两个或若干个分系统，这些分系统能够相当精确地表述整体或局部实际T作的卫虽通信地球站，并可通过它们的测量结果，来预测地球站性能的概况。3.2典型的分系统组合
典型的分系统组合是适合于本系列标准GB11299.1中3.4条所规定的定型试验的分系统组合它包括具有设计特点类似和所用制造工艺类似的那些分系统，这些分系统的技术特性，符合制造厂通常特性范围。
中华人民共和国电子工业部1989-03-01批准1990-01-01实施

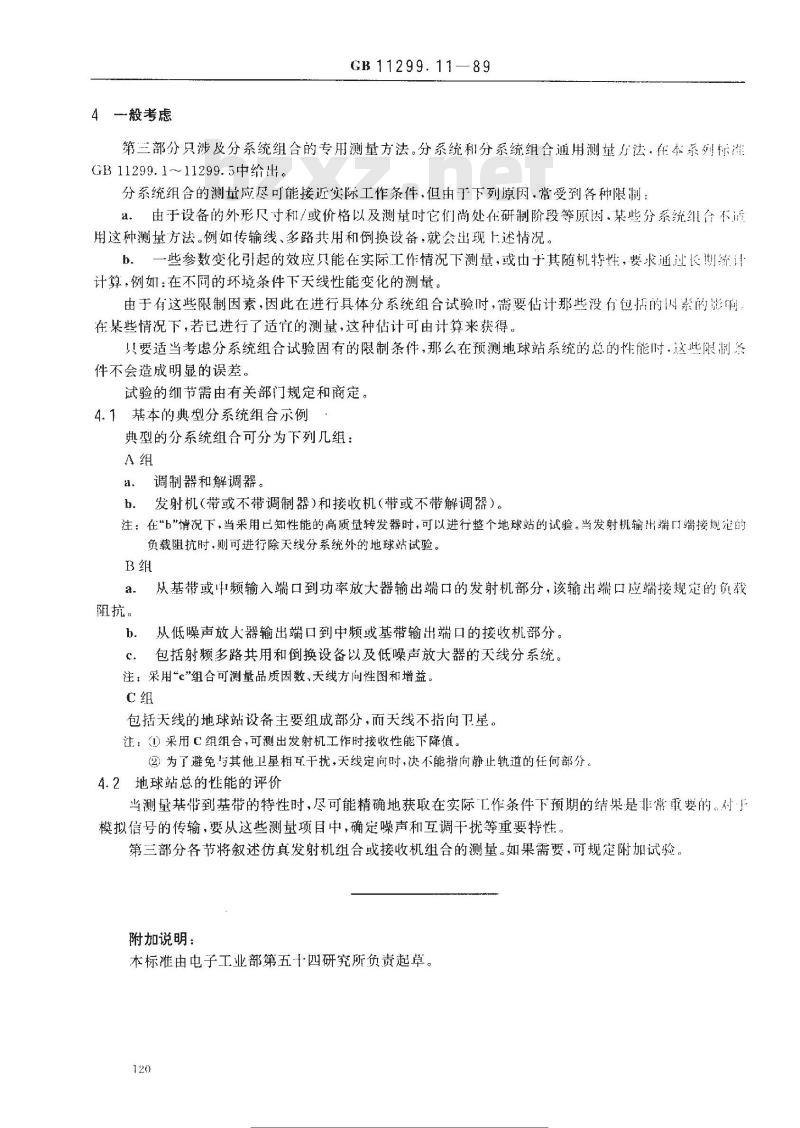

4般考虑
GB11299.11—89Www.bzxZ.net
第三部分只涉及分系统组合的专用测量方法。分系统和分系统组合通用测量方法·本系列标准GB 11299.1~~11299.5中络出。
分系统组合的测量应尽可能接近实际工作条件，但由于下列原因，常受到各种限制：a。由于设备的外形尺寸和/或价格以及测量时它们尚处在研制阶段等原因.某些分系统纠合不适用这种测量方法。例如传输线、多路共用和倒换设备，就会出现上述情况。b．一些参数变化引起的效应只能在实际工作情况下测量，或由于其随机特性，要求通过长期统计计算，例如：在不同的环境条件下关线性能变化的测量。由于有这些限制因素，因此在进行具体分系统组合试验时，需要估计那些没有包括的因紧的影响在某些情况下，若已进行了适宦的测量，这种估计可由计算来获得。！要适当考虑分系统组合试验固有的限制条件,那么在预测地球站系统的总的性能附，这限制条件不会造成明显的误差。
试验的纫节需由有关部门规定和商定。4.1基本的典型分系统组合示例
典型的分系统组合可分为下列几组：A组
a调制器和解调器。
b．发射机(带或不带调制器)和接收机（带或不带解调器）。注：在“b”情况下，当采用已知性能的高质量转发器时，可以进行整个地球站的试验。当发射机输出端口端接规宠的负载阻抗时，则可进行除天线分系统外的地球站试验。B组
a.从基带或中频输入端口到功率放大器输出端口的发射机部分，该输出端口应端接规定的负载阻抗。
从低噪声放大器输出端口到中频或基带输出端口的接收机部分。c.
包括射频多路共用和倒换设备以及低噪声放大器的天线分系统。注：采用c\组合可测量品质因数、天线方向性图和增益。C组
包括天线的地球站设备主要组成部分，而天线不指向卫星。注：）采用C组组合，可測出发射机工作时接收性能下降值。(②）为了避免与其他卫星相互干扰，天线定向时，决不能指向静止轨道的任何部分。4.2地球站总的性能的评价
尚测童基带到基带的特性时，尽可能精确地获取在实际作杀件下预期的结果是常重要的，对！模拟信号的传输，要从这些测量项目中，确定噪声和互调干扰等重要特性。第三部分各节将叙述仿真发射机组合或接收机组合的测量。如果需要，可规定附加试验附加说明：
本标准由电子工业部第五十四研究所负责起草。120
