【国家标准】 日用陶瓷器规格误差和缺陷尺寸的测定方法

ICS 81.060.20
CCSY24
中华人民共和国国家标准
GB/T3301—2023
代替GB/T3301-1999
日用陶瓷器规格误差和缺陷尺寸的测定方法
Test method for determination of specification allowance and size ofdefects of domestic ceramic ware2023-05-23发布
国家市场监督管理总局
国家标准化管理委员会
2023-12-01实施

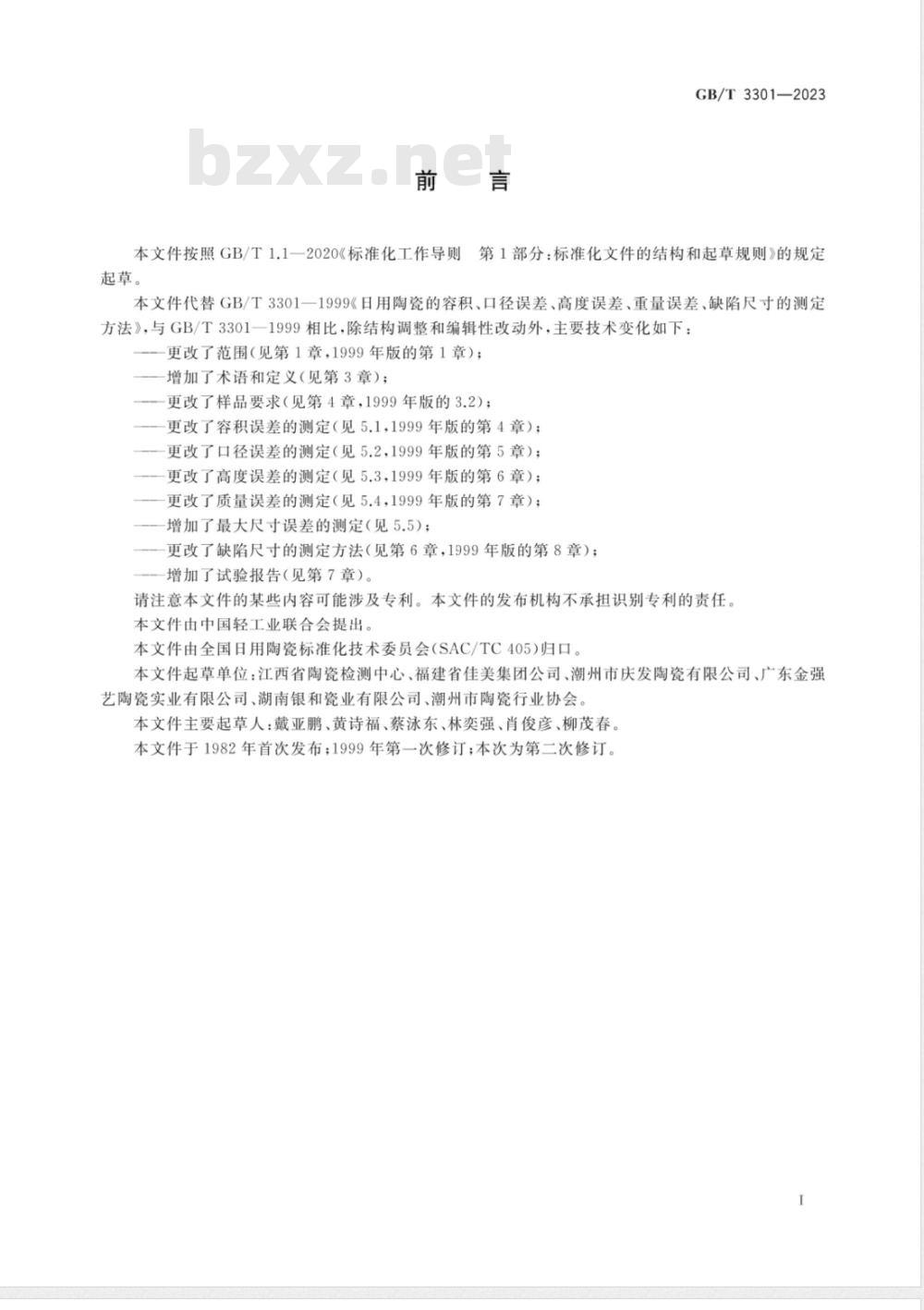

本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T3301—2023
第1部分：标准化文件的结构和起草规则》的规定本文件代替GB/T3301一1999《日用陶瓷的容积、口径误差、高度误差、重量误差、缺陷尺寸的测定方法》，与GB/T3301一1999相比，除结构调整和编辑性改动外，主要技术变化如下：更改了范围（见第1章，1999年版的第1章）；一增加了术语和定义（见第3章）；更改了样品要求（见第4章，1999年版的3.2)；更改了容积误差的测定（见5.1，1999年版的第4章）；一更改了口径误差的测定（见5.2，1999年版的第5章）；更改了高度误差的测定（见5.3，1999年版的第6章）；更改了质量误差的测定（见5.4，1999年版的第7章）；增加了最大尺寸误差的测定（见5.5）；一更改了缺陷尺寸的测定方法（见第6章，1999年版的第8章）；增加了试验报告（见第7章）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国日用陶瓷标准化技术委员会（SAC/TC405）归口。本文件起草单位：江西省陶瓷检测中心、福建省佳美集团公司、潮州市庆发陶瓷有限公司、广东金强艺陶瓷实业有限公司、湖南银和瓷业有限公司、潮州市陶瓷行业协会本文件主要起草人：戴亚鹏、黄诗福、蔡泳东、林奕强、肖俊彦、柳茂春本文件于1982年首次发布；1999年第一次修订；本次为第二次修订。1范围
日用陶瓷器规格误差和缺陷尺寸的测定方法
GB/T3301—2023
本文件描述了日用陶瓷器规格误差（包括容积误差、口径误差、高度误差、质量误差和最大尺寸误差等)和缺陷尺寸的测定方法
本文件适用于日用陶瓷器规格误差和缺陷尺寸的测定。2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T5000
术语和定义
日用陶瓷名词术语
GB/T5000界定的以及下列术语和定义适用于本文件。3.1
标准容积
standard volume
产品明示的容积。
标准直径
standard diameter
产品明示的直径。
标准高度
standard height
产品明示的高度
标准质量
standard weight
产品明示的质量。
标准最大尺寸
standardmaximumsize
产品明示的最大尺寸。
4样品
清洁且无破损的日用陶瓷器
GB/T3301—2023

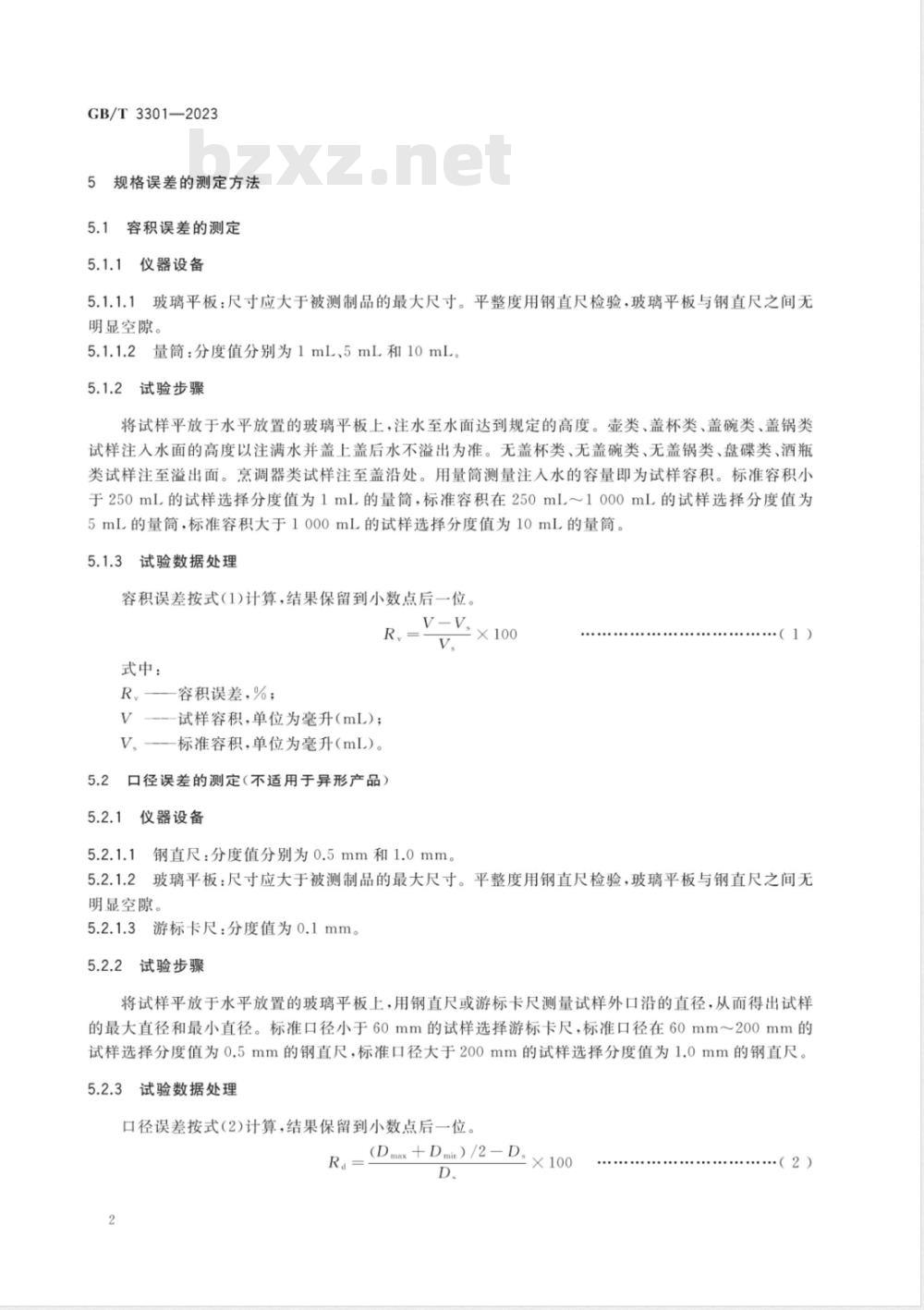

规格误差的测定方法
容积误差的测定
5.1.1仪器设备
玻璃平板：尺寸应大于被测制品的最大尺寸。平整度用钢直尺检验，玻璃平板与钢直尺之间无5.1.1.1bzxZ.net
明显空隙。
2量筒：分度值分别为1mL、5mL和10mL。5.1.1.2
5.1.2试验步骤
将试样平放于水平放置的玻璃平板上，注水至水面达到规定的高度。壶类、盖杯类、盖碗类、盖锅类试样注入水面的高度以注满水并盖上盖后水不溢出为准。无盖杯类、无盖碗类、无盖锅类、盘碟类、酒瓶类试样注至溢出面。烹调器类试样注至盖沿处。用量筒简测量注入水的容量即为试样容积。标准容积小于250mL的试样选择分度值为1mL的量筒，标准容积在250mL～1000mL的试样选择分度值为5mL的量筒，标准容积大于1000mL的试样选择分度值为10mL的量筒。5.1.3试验数据处理
容积误差按式（1)计算，结果保留到小数点后一位V-V.
式中：
R，容积误差，%；
V-试样容积，单位为毫升（mL)；V、—标准容积，单位为毫升(mL)。5.2口径误差的测定（不适用于异形产品）5.2.1
仪器设备
钢直尺：分度值分别为0.5mm和1.0mm。5.2.1.14
(1）)
5.2.1.2玻璃平板：尺寸应大于被测制品的最大尺寸。平整度用钢直尺检验，玻璃平板与钢直尺之间无明显空隙。
5.2.1.3游标卡尺：分度值为0.1mm。5.2.2试验步骤
将试样平放于水平放置的玻璃平板上，用钢直尺或游标卡尺测量试样外口沿的直径，从而得出试样的最大直径和最小直径。标准口径小于60mm的试样选择游标卡尺，标准口径在60mm～200mm的试样选择分度值为0.5mm的钢直尺，标准口径大于200mm的试样选择分度值为1.0mm的钢直尺。5.2.3试验数据处理
口径误差按式（2)计算，结果保留到小数点后一位，(Dmax +Dmin）) /2-Ds
·（2)

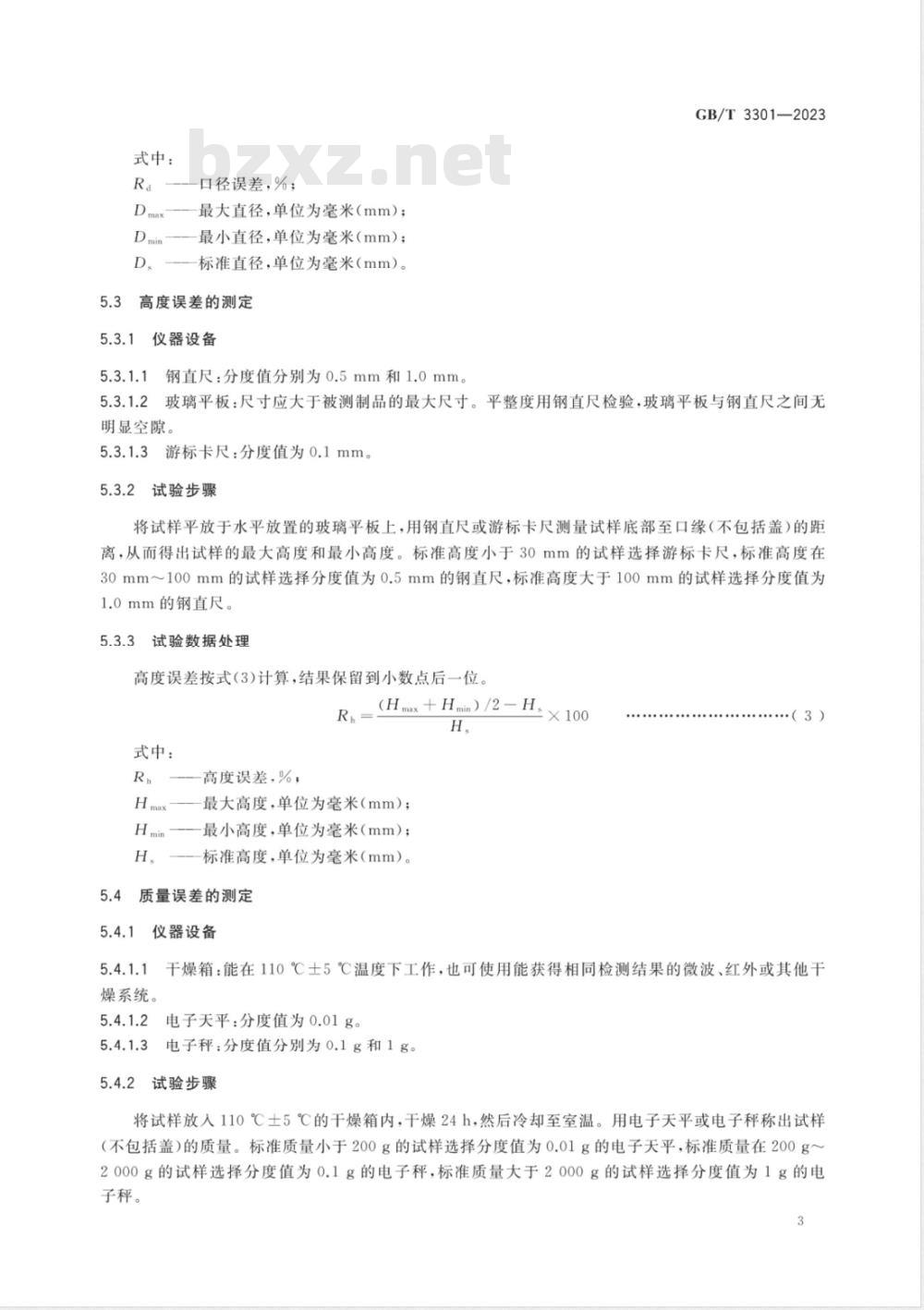

式中：
口径误差，%；
最大直径，单位为毫米（mm）；Dmin
最小直径，单位为毫米（mm）；D,
标准直径，单位为毫米（mm）。5.3高度误差的测定
仪器设备
钢直尺：分度值分别为0.5mm和1.0mm。GB/T3301—2023
玻璃平板：尺寸应大于被测制品的最大尺寸。平整度用钢直尺检验，玻璃平板与钢直尺之间无明显空隙。
5.3.1.3游标卡尺：分度值为0.1mm。5.3.2
试验步骤
将试样平放于水平放置的玻璃平板上，用钢直尺或游标卡尺测量试样底部至口缘（不包括盖）的距离，从而得出试样的最大高度和最小高度。标准高度小于30mm的试样选择游标卡尺，标准高度在30mm~100mm的试样选择分度值为0.5mm的钢直尺，标准高度大于100mm的试样选择分度值为1.0mm的钢直尺
5.3.3试验数据处理
高度误差按式（3)计算，结果保留到小数点后一位。Rh=
式中：
R，高度误差，%，
(Hmax+Hmin)/2-H
Hmax—最大高度，单位为毫米（mm）；Hmin最小高度，单位为毫米（mm）；H。标准高度，单位为毫米（mm）。5.4
质量误差的测定
仪器设备
燥系统。
.........(3)
干燥箱：能在110℃士5℃温度下工作，也可使用能获得相同检测结果的微波、红外或其他干5.4.1.2
电子天平：分度值为0.01g。
电子秤：分度值分别为0.1g和1g。5.4.2
试验步骤
将试样放入110℃士5℃的干燥箱内，干燥24h，然后冷却至室温。用电子天平或电子秤称出试样（不包括盖）的质量。标准质量小于200g的试样选择分度值为0.01g的电子天平，标准质量在200g～2000g的试样选择分度值为0.1g的电子秤，标准质量大于2000g的试样选择分度值为1g的电子秤。
GB/T3301—2023
5.4.3试验数据处理
质量误差按式（4)计算，结果保留到小数点后一位R
式中：
质量误差，%；
W——试样质量，单位为克(g)；W.—标准质量，单位为克(g)。
最大尺寸误差的测定
仪器设备
钢直尺：分度值分别为0.5mm和1.0mm。（4）
5.5.1.2玻璃平板：尺寸应大于被测制品的最大尺寸。平整度用钢直尺检验，玻璃平板与钢直尺之间无明显空隙。
5.5.2试验步骤
将试样平放于水平放置的玻璃平板上，用钢直尺测量出试样外形的最大尺寸。标准最大尺寸小于200mm的试样选择分度值为0.5mm的钢直尺，标准最大尺寸大于或等于200mm的试样选择分度值为1.0mm的钢直尺。
5.5.3试验数据处理
最大尺寸误差按式(5)计算，结果保留到小数点后一位。R.=
式中：
Rm最大尺寸误差，%；
试样最大尺寸，单位为毫米（mm）；标准最大尺寸，单位为毫米（mm）。缺陷尺寸的测定方法
仪器设备
钢直尺：分度值为0.5mm。
6.1.2游标卡尺：分度值为0.1mm。6.1.3
照度计：量程不低于10001x，分辨率为11x。6.2试验步骤
（5）
用钢直尺测量以直径、长度或宽度度量的各种缺陷，用钢直尺测量并计算以面积度量的各种缺陷，用游标卡尺测量以深度或高度度量的各种缺陷。对于无尺寸幅度规定的缺陷的鉴别，在3001x～5001x的光照强度下，将试样有缺陷的正面，置视距约500mm处，以目视鉴别之，平时戴眼镜者可戴上眼镜。
试验数据处理
GB/T3301—2023
以直径度量的各种缺陷，如出现椭圆或不规则的形状时，其直径按式（6)计算，结果保留到小数点后一位。
式中：
一一直径，单位为毫米（mm）；D
D，一一最长直径，单位为毫米（mm）；D2一一最短直径，单位为毫米（mm）。2以长度或宽度度量的各种缺陷，按最长或最宽处测定6.3.2
...（6)
3以面积度量的各种缺陷，如出现不规则形状时，以其外形最近似的形状（如圆、方、三角、四边形6.3.3
等)计算其面积。
以深度或高度度量的各种缺陷，按最深处或最高处到表面垂直距离计算。试验报告
试验报告应至少包含以下内容：a)
试验依据；
样品描述（名称、数量、种类、规格等）；试验地点、试验日期和检验人员；仪器设备和器具；
试验结果；
其他需要说明的情况。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
