【国家标准】 一般用途活动铅笔和铅芯 分类、尺寸、质量和试验方法 第1部分：活动铅笔

ICS97.180
CCSY50

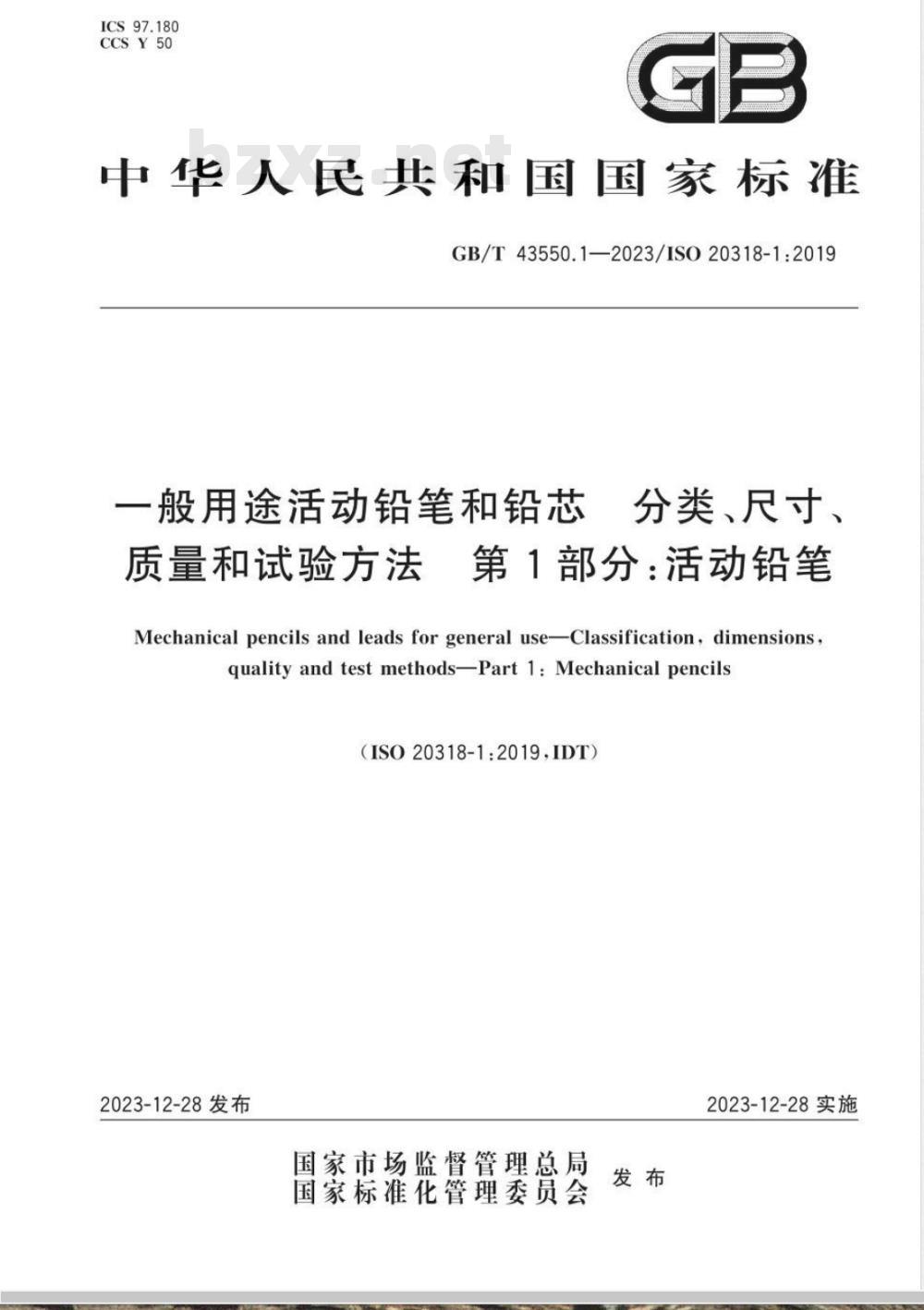

中华人民共和国国家标准
GB/T43550.1—2023/IS020318-1:2019分类、尺寸、
一般用途活动铅笔和铅芯
质量和试验方法第1部分：活动铅笔Mechanical pencils and leads for general use-Classification, dimensions,qualityandtestmethods-Part1:Mechanical pencils(ISO 20318-1:2019.IDT)
2023-12-28发布
国家市场监督管理总局
国家标准化管理委员会
2023-12-28实施

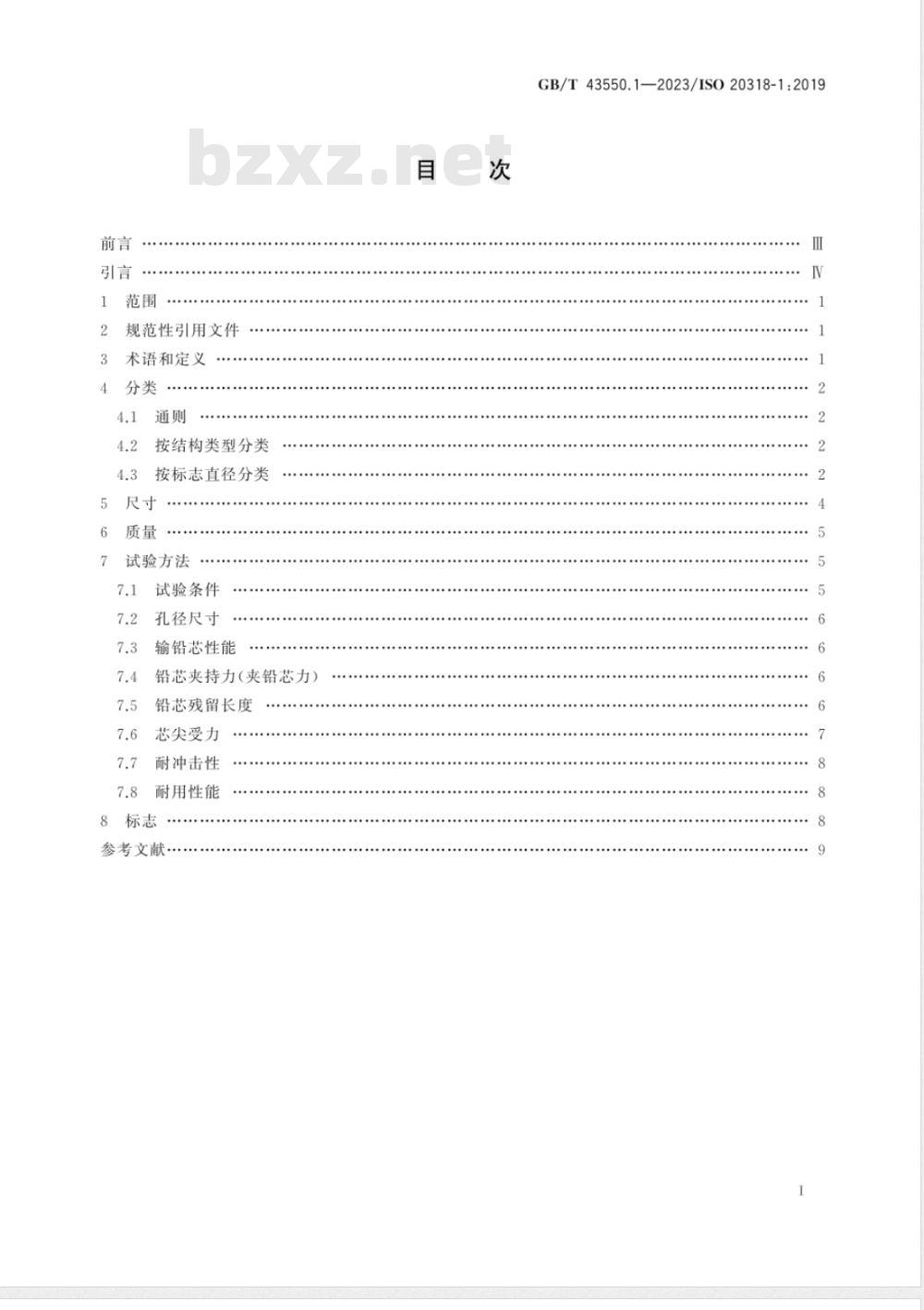

规范性引用文件
术语和定义
按结构类型分类
按标志直径分类
试验方法
试验条件
孔径尺寸
输铅芯性能
铅芯夹持力(夹铅芯力)
铅芯残留长度
芯尖受力
耐冲击性
耐用性能
8标志
参考文献
GB/T43550.1—2023/ISO20318-1:2019N

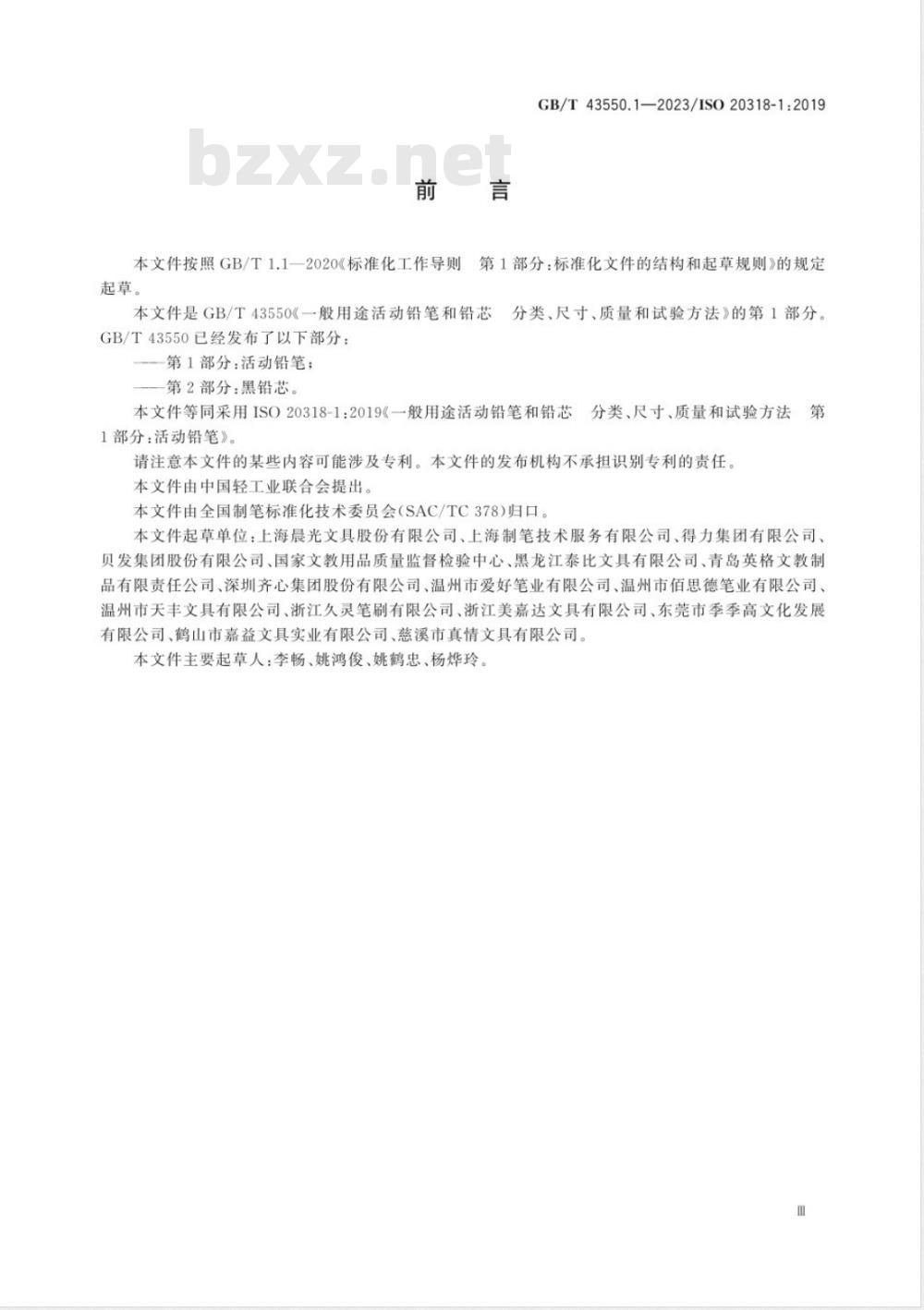

本文件按照GB/T1.1—2020《标准化工作导则起草。
GB/T43550.1—2023/ISO20318-1:2019第1部分：标准化文件的结构和起草规则》的规定本文件是GB/T43550《一般用途活动铅笔和铅芯GB/T43550已经发布了以下部分：一第1部分：活动铅笔；
一第2部分：黑铅芯。
分类、尺寸、质量和试验方法》的第1部分。本文件等同采用ISO20318-1：2019《一般用途活动铅笔和铅芯分类、尺寸、质量和试验方法第
1部分：活动铅笔》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国轻工业联合会提出。本文件由全国制笔标准化技术委员会（SAC/TC378)归口。本文件起草单位：上海晨光文具股份有限公司、上海制笔技术服务有限公司、得力集团有限公司、贝发集团股份有限公司、国家文教用品质量监督检验中心、黑龙江泰比文具有限公司、青岛英格文教制品有限责任公司、深圳齐心集团股份有限公司、温州市爱好笔业有限公司、温州市佰思德笔业有限公司、温州市天丰文具有限公司、浙江久灵笔刷有限公司、浙江美嘉达文具有限公司、东莞市季季高文化发展有限公司、鹤山市嘉益文具实业有限公司、慈溪市真情文具有限公司。本文件主要起草人：李畅、姚鸿俊、姚鹤忠、杨烨玲。m

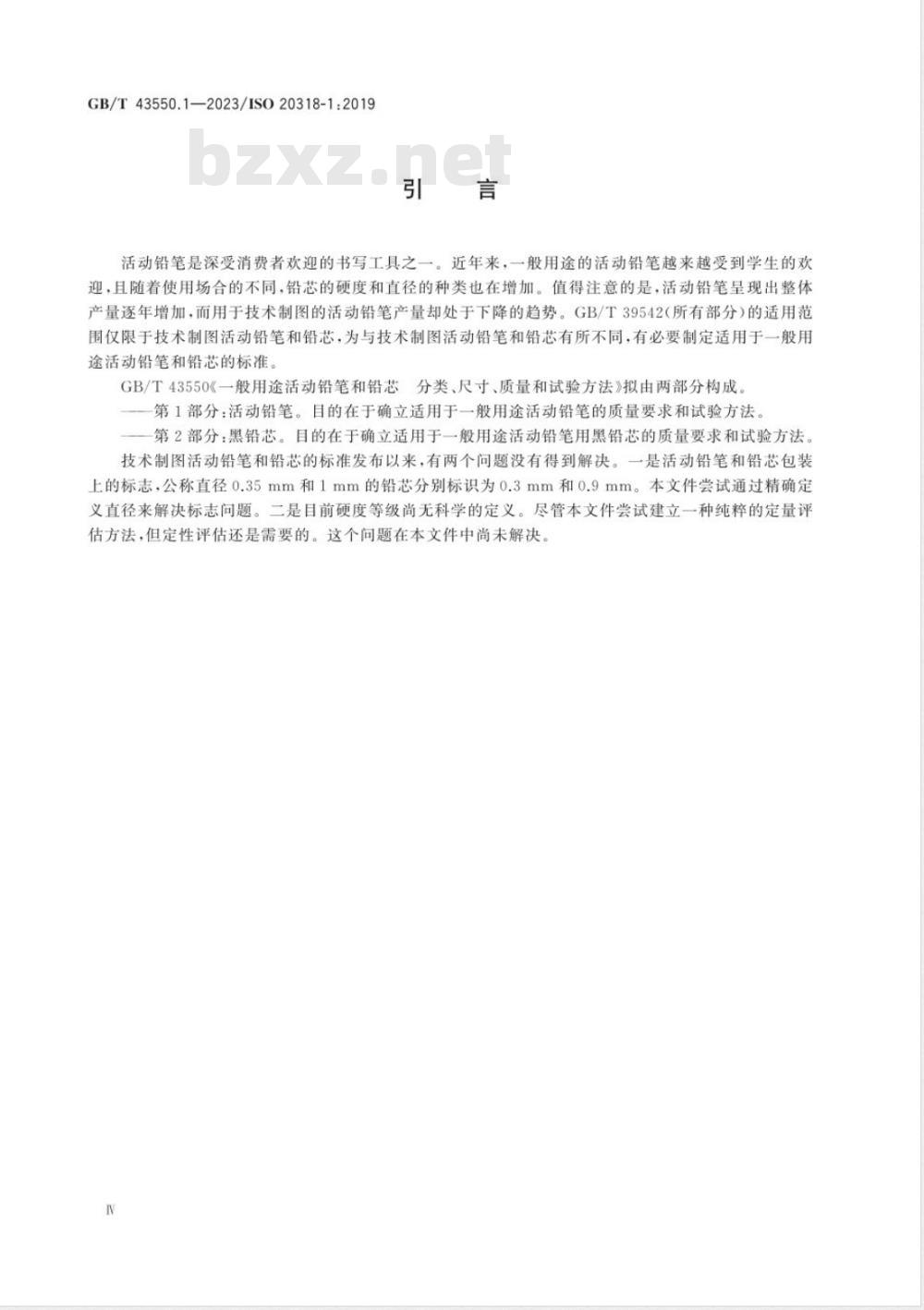

GB/T43550.1—2023/IS020318-1:2019引言
活动铅笔是深受消费者欢迎的书写工具之一。近年来，一般用途的活动铅笔越来越受到学生的欢迎，且随着使用场合的不同，铅芯的硬度和直径的种类也在增加。值得注意的是，活动铅笔呈现出整体产量逐年增加，而用于技术制图的活动铅笔产量却处于下降的趋势。GB/T39542（所有部分）的适用范围仅限于技术制图活动铅笔和铅芯，为与技术制图活动铅笔和铅芯有所不同，有必要制定适用于一般用途活动铅笔和铅芯的标准、
GB/T43550《一般用途活动铅笔和铅芯分类、尺寸、质量和试验方法》拟由两部分构成。第1部分：活动铅笔。目的在于确立适用于一般用途活动铅笔的质量要求和试验方法。第2部分：黑铅芯。目的在于确立适用于一般用途活动铅笔用黑铅芯的质量要求和试验方法。技术制图活动铅笔和铅芯的标准发布以来，有两个问题没有得到解决。一是活动铅笔和铅芯包装上的标志，公称直径0.35mm和1mm的铅芯分别标识为0.3mm和0.9mm。本文件尝试通过精确定义直径来解决标志问题。二是目前硬度等级尚无科学的定义。尽管本文件尝试建立一种纯粹的定量评估方法，但定性评估还是需要的。这个问题在本文件中尚未解决。NbZxz.net
1范围
GB/T43550.1—2023/ISO20318-1:2019一般用途活动铅笔和铅芯分类、尺寸、质量和试验方法第1部分：活动铅笔本文件规定了能夹持并输出铅芯的手持式一般用途活动铅笔的分类、尺寸、质量要求，描述了相应的试验方法。
本文件适用于一般用途活动铅笔，也适用于配备活动铅笔单元的多功能笔。本文件不适用于绘图仪等机械仪器上附带的铅笔。规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO20318-2一般用途活动铅笔和铅芯分类、尺寸、质量和试验方法第2部分：黑铅芯（Mechanical pencils and leads for general useClassification,dimensions,quality and test methodsPart2:Black leads)
注：GB/T43550.2—2023
一般用途活动铅笔和铅芯分类、尺寸、质量和试验方法第2部分：黑铅芯
(ISO 20318-2:2019,IDT)
3术语和定义
ISO20318-2界定的以及下列术语和定义适用于本文件。ISO和IEC在下列网址维护用于标准化的术语数据库：ISO在线浏览平台：可从https：//www.iso.org/obp获取；IEC电子媒体：可从https：//www.electropedia.org/获取。3.1
活动铅笔mechanicalpencil
能夹持并输出铅芯的手持式书写工具。3.2
多功能笔multi-functionpen
由两种或两种以上的书写单元（活动铅笔单元和中性墨水圆珠笔或油墨圆珠笔笔芯)组成的书写工具。
注：至少有一种书写单元是活动铅笔3.3
标志直径
markingdiameter
用于按铅芯的厚度（直径）对其进行分类的数字。注：对应于ISO20318-2中规定的活动铅笔铅芯分类。1
GB/T43550.1—2023/IS020318-1:20193.4
nosecone
活动铅笔前端的零件。
注1：尖套种类包括无护芯管尖套、固定护芯管尖套和活动护芯管尖套。注2：见图1和图2
boresize
输出铅芯的护芯管内径或无护芯管尖套内径3.6
residual lengthof lead
铅芯残留长度
铅芯从夹头中脱落而滞留在尖套内处于无法书写状态时的长度分类
活动铅笔应按结构类型（见表1和图1）和标志直径分类（见表2）。活动铅笔铅芯的分类、质量、尺寸和试验方法应按ISO20318-2。4.2
按结构类型分类
结构类型应按表1分类。
表1按结构类型分类
撤动式
活动铅笔单元
按标志直径分类
标志直径应按表2分类。
活动铅笔标志
笔杆内装有铅芯，通过按动撤动机构输出一定长度铅芯的活动铅笔
和F型的结构类似，但是装载在一支多功能笔中按标志直径分类
ISO20318-2规定的直径
标志直径
实际直径范围
0.27~0.29
0.37~0.39
0.46~0.48
0.55~0.58
相关信息
ISO9177-1和ISO9177-2
规定的公称直径
相应图号
单位为毫米
ISO128-20规定的
线迹宽度
活动铅笔标志
标引序号说明：
护芯管；
阻尼圈；
尖套：
4——夹头：
锁紧圈：
6螺纹连接件；
7—弹簧：
储芯管：
9—铅芯：
GB/T43550.1—2023/ISO20318-1:2019表2按标志直径分类（续）
单位为毫米
ISO20318-2规定的直径
标志直径
实际直径范围
0.69~0.73
0.88-0.92
1.25~1.32
1.37~1.44
1.95~2.05
相关信息
ISO9177-1和ISO9177-2
规定的公称直径
10笔杆；
笔夹；
一通针；
橡皮擦：
14—铝箍：
15撤头：
铅芯处于书写状态；
铅芯处于输出状态。
动式活动铅笔（F型）
ISO128-20规定的
线迹宽度
GB/T43550.1—2023/ISO20318-1:20192
标引序号说明：
尖套：
阻尼圈；
锁紧圈；
4——夹头
尖套连接件：
连接件；
7-弹簧；
8——铅芯。
活动铅笔单元（M型）
F型和M型活动铅笔的金属材质尖套，孔径应符合表3的规定，按7.2的方法测量。表3
金属材质尖套孔径
活动铅笔标志直径
尖套实际孔径范围
0.30~0.33
0.40~0.44
0.49~0.52
0.59~0.63
0.74~0.78
0.93~0.97
1.33~1.38
2.06~2.13
单位为毫米
铅芯实际直径范围
（见表2）
0.27~0.29
0.37~0.39
0.46~0.48
0.55~0.58
1.25~1.32
1.37~1.44
1.95~2.05
GB/T43550.1—2023/IS020318-1:2019F型和M型活动铅笔的塑料材质尖套，孔径应符合表4的规定，按7.2的方法测量。表4
活动铅笔标志直径
塑料材质尖套孔径
单位为毫米
尖套实际孔径范围
（范围值与表3一致）
0.49~0.52
0.59~0.68
0.74~0.81
0.93~0.98
1.33~1.44
1.45~1.52
2.06~2.13
活动铅笔性能应符合表5的规定，按7.3～7.8的方法试验。表5
输铅芯性能
铅芯夹持力(夹铅芯力)
铅芯残留长度
芯尖受力
耐冲击性
耐用性能
活动铅笔性能
铅芯实际直径范围
（见表2）
0.27~0.29
0.46~0.48
0.55~0.58
0.69~0.73
0.88~0.92
1.25~1.32
1.95~2.05
试验方法
铅芯输出应顺畅。
第2支铅芯应能随第1支铅芯连续地输出铅芯不应缩人尖套端面
不应超过15mm
铅芯在5次试验中应有4次不折断铅芯应能正常输出
应符合输铅芯性能和铅芯夹持力(夹铅芯力)的要求不适用于夹头外露的产品。
试验方法
活动铅笔试验按以下方法进行。活动铅笔单元应装人多功能笔后进行试验7.1
试验条件
除非另有规定，试验应在温度（20土15）℃和相对湿度（65土20）%的环境下进行。7.3
GB/T43550.1—2023/IS020318-1:2019试验用铅芯应是ISO20318-2中规定的HB活动铅笔铅芯。7.2孔径尺寸
孔径尺寸应使用准确度不小于0.01mm的量具进行测量。输铅芯性能
将铅芯装入储芯管，试笔尖套垂直朝下，使掀动机构连续动作，检查铅芯输出是否顺畅当活动铅笔储芯管中装有2支或更多铅芯时，检查第2支铅芯能否随第1支铅芯连续地输出。7.4
铅芯夹持力（夹铅芯力）
让活动铅笔的铅芯出芯大于1mm，使试笔垂直接触在水平面上，按表6的规定对铅芯施加垂直压力载荷。检查铅芯是否缩人尖套内。表6垂直压力载荷
单位为牛
活动铅笔标志直径
铅芯残留长度
将按表7规定的线规插入夹头，并回缩至与尖套端面平齐，然后从笔杆上拆下尖套。测量从线规一端至夹头顶端的长度，如图3所示。线规应是刚性材质，例如，细针或硬杆，并适合测量。有活动式护芯管的活动铅笔，应使护芯管尽量回缩，再按上述方法测量线规长度尖套不可拆卸的活动铅笔，应将线规插人至闭合的夹头，并测量线规的插人深度。6
标引序号说明：
尖套端面：
2—夹头：
线规：
尖套；
一夹头：
线规；
测量位置。
活动铅笔标志直径
7.6芯尖受力
GB/T43550.1—2023/ISO20318-1:20196
测量铅芯残留长度示意图
线规直径
单位为毫米
线规直径
试笔按表8规定的伸出长度出芯。让试笔笔杆轴线与芯尖受力测试仪平台成60°角，按表8规定值对试笔施加垂直压力载荷，检查铅芯是否折断。每支试笔应随机选取5支铅芯进行5次试验加载速率应为10mm/min。
