【GB国家标准】 声音和电视广播接收机及有关设备内部抗扰度允许值和测量方法

本网站 发布时间: 2024-12-30 10:23:54
  • GB/T13839-1992
  • 现行

基本信息

  • 标准号:

    GB/T 13839-1992

  • 标准名称:

    声音和电视广播接收机及有关设备内部抗扰度允许值和测量方法

  • 标准类别:

    国家标准(GB)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    254.33 KB

标准分类号

关联标准

出版信息

标准简介标准简介/下载

点击下载

标准简介:

GB/T 13839-1992.Limits and methods of measurement of internal immunity on sound and television broadcast receivers and associated equipment.
GB/T 13839参照采用国际无线电干扰特别委员会CISPR/第20号公告“内部抗扰度限额值及其测量方法”(1989)。
1主题内容 与适用范围
GB/T 13839规定了声音和电视广播接收机及其有关设备的内部抗扰度测量方法及允许值。
GB/T 13839适用于测量声音和电视广播接收机及其有关设备的内部抗扰度特性以及定型.例行试验等对内部抗扰度的要求。频率范围为0. 15MHz至1GHz。
2引用标准
GB3174彩 色电视广播
GB3175.1反射式彩条测试图
GB4365无线电干扰名词术语
GB 6113电磁 干扰测量仪
GB 9308双伴音/立体声 电视广播
GB9383广播接收机及有关设备传导抗扰度特性测量方法
GB/T13838声音和电视厂”播接收机及有关设备辐射抗扰度特性允许值和测量方法
3名词术语
3.1内 部抗扰度internal immunity系指广播接收机及其有关设备对经天线输入端馈入的电磁扰动而使图象和声音产生规定的损伤时,所对应的干扰信号电平。
3.2 其他有关名词术语见GB 9383和GB 4365.
4内部抗扰度允许值
当用第5章规定的测量方法进行测址时,被测设备的内部抗扰度应不低于4.1和4.2条规定的允许值。
在獭率范围边界上的重叠频常点,应按较严格的允许值。
GB/T 13839规定的允许值,对应于7502标称天线阻抗。对于标称天线阻抗不是752的接收机,在天线端子上:的允许值需按照式(1)进行换算。有用信号电平也应作同样的换算。

标准内容标准内容

部分标准内容:

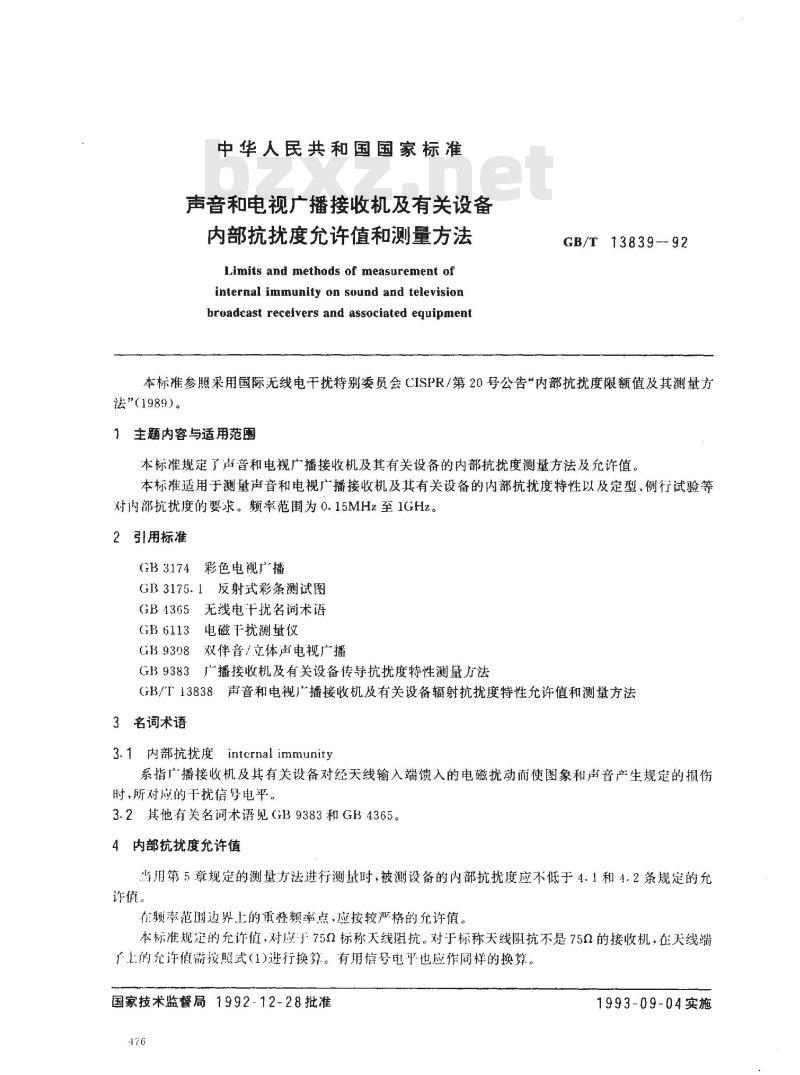

中华人民共和国国家标准
声音和电视广播接收机及有关设备内部抗扰度允许值和测量方法
Limits and methods of measurement ofinternal immunity on sound and televisionbruadcast receivers and associated equipmentGB/T 13839-92
本标准参照采用国际无线电干扰特别委员会CISPR/第20号公告内部抗扰度限额值及其测量方法”(1989)。
1主题内容与适用范围
本标准规定了声音和电视广播接收机及其有关设备的内部抗扰度测量方法及允许值。本标准适用于测量声音和电视广播接收机及其有关设备的内部抗扰度特性以及定型、例行试验等对内部抗扰度的要求。频率范围为0.15MHz至1GHz。2引用标准
B3174彩色电视广播
GB3175.1反射式彩条测试图
GB4365无线电干扰名术语
GB6113电磁干扰测量仪
GB9308双伴音/立体声电视广播
G39383广播接收机及有关设备传导抗扰度特性测量方法GB/I13838声音和电视播接收机及有关设备辐射抗扰度特性允许值和测量方法3名词术语
3.1内部抗扰度internal immunity系指广播接收机及其有关设备对经天线输入端馈入的电磁扰动而使图象和声音产生规定的损伤时,所对应的干扰信号电平。
3.2其他有关名词术语见GB9383和GB4365。4内部抗扰度允许值
当用第5章规定的测量方法进行测量时,被测设备的内部抗扰度应不低于4.1和4.2条规定的允许值。
在频率范围边界上的重叠频率点,应按较严格的允许值。本标准规定的允许值,对应于75标称天线阻抗。对于标称天线阻抗不是75Q的接收机,在天线端厂上的允许值需按照式(1)进行换算。有用信号电平也应作同样的换算。国家技术监督局1992-12-28批准476
1993-09-04实施
GB/T13839--92

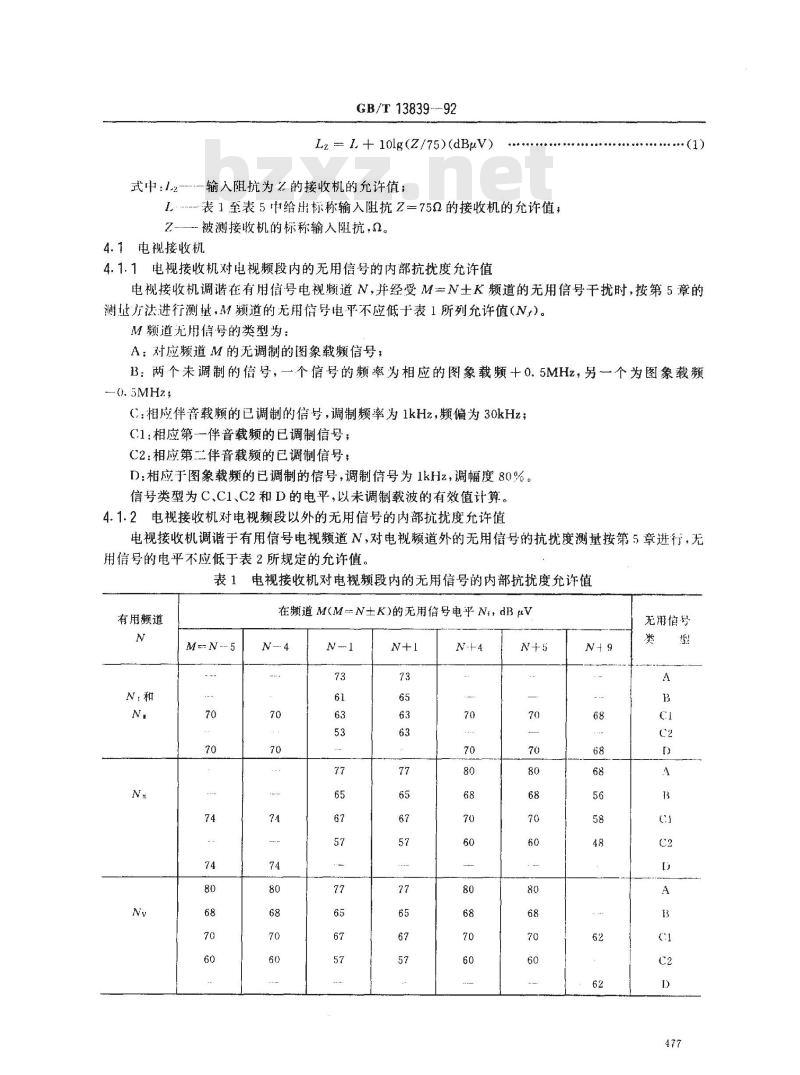

Lz 1 + 10lg(Z/75)(dBμV)
式中:z-输入阻抗为2的接收机的允许值;L--表1至表5中给出标称输入阻抗2=75Q的接收机的允许值,7-被测接收机的标称输入阻抗,2。4.1电视接收机
4.1.1电视接收机对电视频段内的无用信号的内部抗扰度允许值(1)
电视接收机调谐在有用信号电视频道N,并经受M=N士K频道的无用信号干扰时,按第5章的测量方法进行测基,M频道的无用信号电平不应低于表1所列充许值(N,)。M频道无用信号的类型为:
A:对应频道M的无调制的图象载频信号;B:两个未调制的信号,一个信号的频率为相应的图象载频+0.5MHz,另一个为图象载频--0. 5MHz :
(:相应伴音载频的已调制的信号,调制频率为1kHz,频偏为30kHz;(1:相应第-一伴音载频的已调制信号;C2:相应第二伴音载频的已调制信号:D:相应于图象载频的已调制的信号,调制信号为1kHz,调幅度80%。信号类型为C、C1、C2和D的电平,以未调制载波的有效值计算。4.1.2电视接收机对电视频段以外的无用信号的内部抗扰度允许值电视接收机调谐于有用信号电视频道N,对电视频道外的无用信号的抗扰度测量按第5章进行,无用信号的电平不应低于表2所规定的允许值。表1电视接收机对电视频段内的无用信号的内部抗扰度允许值有用频道
M--N--- 5
在频道M(M=N土K)的无用信号电平N,dBμVN-4
无用号
GB/T 13839-92

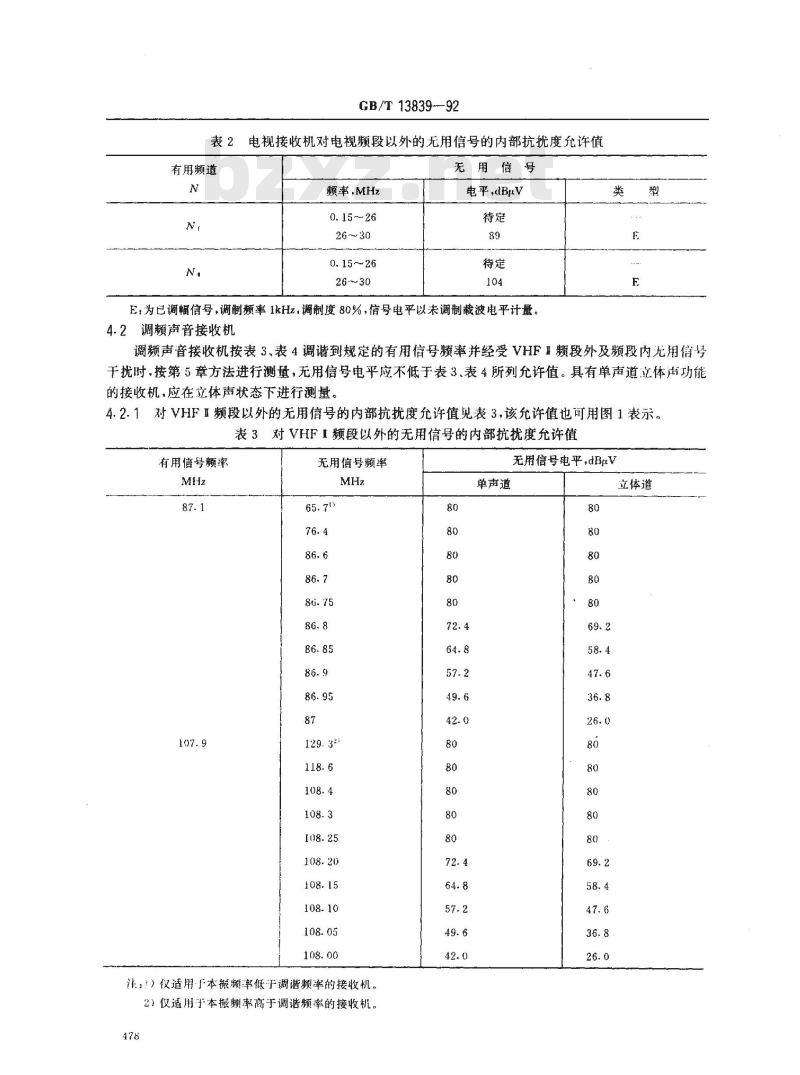

表2电视接收机对电视频段以外的无用信号的内部抗扰度允许值有用频道
频率,MHz
26~~30
无用信号
电平,dBμV
E:为已调幅信号,调制频率1kHz,调制度80%,信号电平以未调制载波电平计量。4.2调颗声音接收机
调频声音接收机按表3、表4调谐到规定的有用信号频率并经受VHF1频段外及频段内无用信号干扰时,按第5章方法进行测量,无用信号电平应不低于表3、表4所列允许值。具有单声道立体声功能的接收机,应在立体声状态下进行测量。4.2.1对VHFI频段以外的无用信号的内部抗扰度允许值见表3,该允许值也可用图1表示。表3对VHF1频段以外的无用信号的内部抗扰度允许值有用信号频率
无用信号频率
注:)仅适用于本振频率低于调谐频率的接收机。2)仅适用于本振频率高于调谐频率的接收机。478
无用信号电平,dBuV
单声道
立体道
GB/T13839-

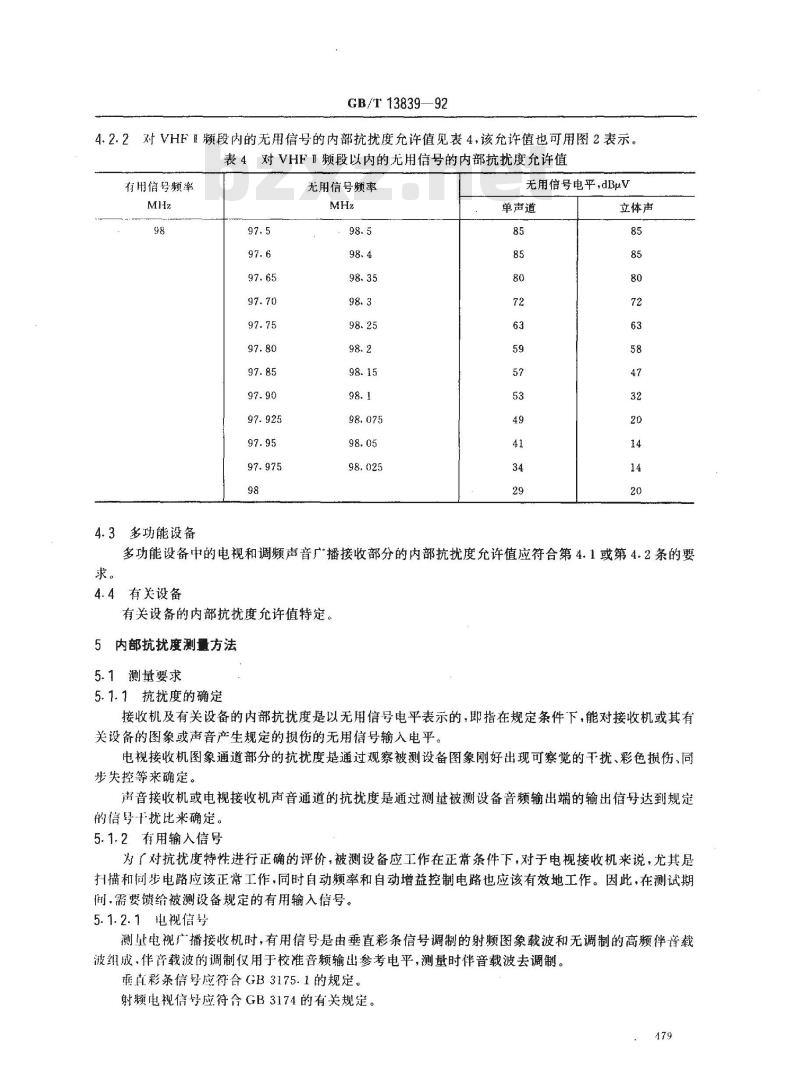

4.2.2对VHFⅡ频段内的无用信号的内部抗扰度允许值见表4,该允许值也可用图2表示。表4对VHF频段以内的无用信号的内部抗扰度允许值有用信号频率
4.3多功能设备
无用信号频率
无用信号电平,dBμV
单声道
立体声
多功能设备中的电视和调频声音广播接收部分的内部抗扰度允许值应符合第4.1或第4.2条的要求。
4.4有关设备
有关设备的内部抗扰度允许值特定。5内部抗扰度测量方法
5.1测量要求
5.1.1抗扰度的确定
接收机及有关设备的内部抗扰度是以无用信号电平表示的,即指在规定条件\下,能对接收机或其有关设备的图象或声音产生规定的损伤的无用信号输入电平。电视接收机图象通道部分的抗扰度是通过观察被测设备图象刚好出现可察觉的干扰、彩色损伤、同步失控等来确定。
声音接收机或电视接收机声音通道的抗扰度是通过测量被测设备音频输出端的输出信号达到规定的信号十扰比来确定。免费标准bzxz.net
5.1.2有用输入信号
为了对抗扰度特性进行正确的评价,被测设备应工作在正常条件下,对于电视接收机来说,尤其是扫描和同步电路应该正常工作,同时自动频率和自动增益控制电路也应该有效地工作。因此,在测试期间,需要馈给被测设备规定的有用输入信号。5.1.2.1电视信号
测量电视广播接收机时,有用信导是由垂直彩条信号调制的射频图象载波和无调制的高频伴音载波组成、伴音载波的调制仅用于校准音频输出参考电平,测量时伴音载波去调制。垂直彩条信号应符合GB3175.1的规定。射频电视信号应符合GB3174的有关规定。479
GB/T 1383992

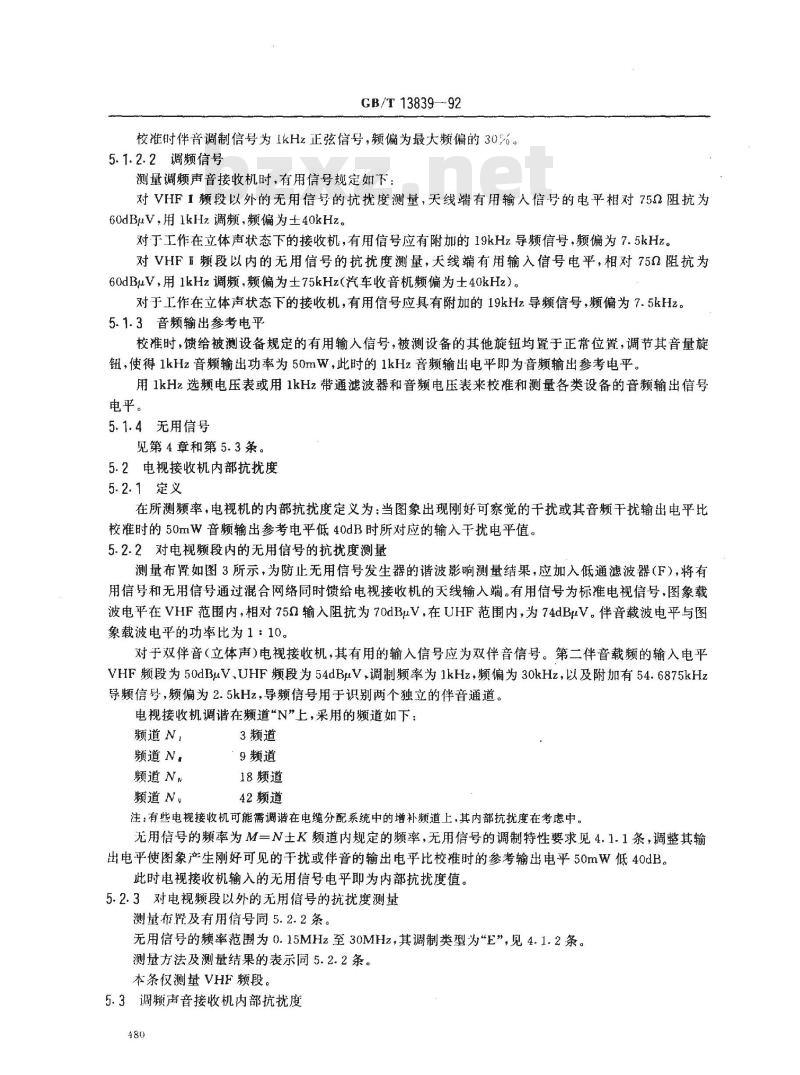

校准时伴音调制信号为1kHz正弦信号,频偏为最大频偏的30%。5.1.2.2调频信号
测量调频声音接收机时,有用信号规定如下:对VHF1频段以外的无用信号的抗扰度测量,天线端有用输入信号的电平相对75Q阻抗为60dBμV,用1kHz调频,频偏为土40kHz。对于工作在立体声状态下的接收机,有用信号应有附加的19kHz导频信号,频偏为7.5kHz。对VHFⅡ频段以内的无用信号的抗扰度测量,天线端有用输入信号电平,相对752阻抗为60dBuV,用1kHz调频,频偏为士75kHz(汽车收音机频偏为士40kHz)。对于工作在立体声状态下的接收机,有用信号应具有附加的19kHz导频信号,频偏为7.5kHz5.1.3音频输出参考电平
校准时,馈给被测设备规定的有用输人信号,被测设备的其他旋钮均置于正常位置,调节其音量旋钮,使得1kHz音频输出功率为50mW,此时的1kHz音频输出电平即为音频输出参考电平。用1kHz选频电压表或用1kHz带通滤波器和音频电压表来校准和测量各类设备的音频输出信号电平。
5.1.4无用信号
见第4章和第5.3条。
5.2电视接收机内部抗扰度
5.2.1定义
在所测频率,电视机的内部抗扰度定义为:当图象出现刚好可察觉的干扰或其音频干扰输出电平比校准时的50mW音频输出参考电平低40dB时所对应的输入干扰电平值。5.2.2对电视频段内的无用信号的抗扰度测量测量布胃如图3所示,为防止无用信号发生器的谐波影响测量结果,应加入低通滤波器(F),将有用信号和无用信号通过混合网络同时馈给电视接收机的天线输人端。有用信号为标准电视信号,图象载波电平在VHF范围内,相对75Q输入阻抗为70dBμV,在UHF范围内,为74dBμV。伴音载波电平与图象载波电平的功率比为1:10。
对于双伴音(立体声)电视接收机,其有用的输入信号应为双伴音信号。第二伴音载频的输入电平VHF频段为50dBuV、UHF频段为54dBμV,调制频率为1kHz,频偏为30kHz,以及附加有54.6875kHz导频信号,频偏为2.5kHz,导频信号用于识别两个独立的伴音通道。电视接收机调谐在频道“N”上,采用的频道如下:频道N
频道N
频道Nv
3频道
9频道
18频道
42频道
注:有些电视接收机可能需调谐在电缆分配系统中的增补频道上,其内部抗扰度在考虑中。无用信号的频率为M=N土K频道内规定的频率,无用信号的调制特性要求见4.1.1条,调整其输出电平使图象产生刚好可见的干扰或伴音的输出电平比校准时的参考输出电平50mW低40dB。此时电视接收机输入的无用信号电平即为内部抗扰度值。5.2.3对电视频段以外的无用信号的抗扰度测量测量布翼及有用信号同5.2.2条。无用信号的频率范围为0.15MHz至30MHz,其调制类型为“E”,见4.1.2条。测量方法及测量结果的表示同5.2.2条。本条仅测量VHF频段。
5.3调频声音接收机内部抗扰度
5.3.1定义
GB/T 13839---92
在所测频率,调频接收机的内部抗扰度定义为:音频干扰输出电平比校准时的50mW音频输出参考电平低40dB时所对应的接收机输入干扰电平值。5.3.2对VHFI频段以外的无用信号的抗扰度测量测量布置如图4所示,无用信号发生器(G)和有用信号发生器(G)通过混合网络(CN)互连,为了避免两个信号源间的相五干扰,可用衰减器(T,)增加它们的耦合损失。耦合网络的源阻抗为750,其输出端应通过网络(MN)与被测设备天线端阻抗匹配,音频输出电平按第5.1.3条测量。天线输入端的有用信号电平见第5.1.2.2条。无用信号应用1kHz调幅,调制深度为80%。依据表3给出的频率进行测量。
5.3.3对VHFI频段以内的无用信号的抗扰度测量天线输入端的有用信号电平见第5.1.2.2条。无用信号用1kHz调频,频偏为40kHz。依据表4给出的频率进行测量。
87 .21 87.3
单声道
立体声
单声道
立体声
108.1 108.2 [ 108.3
图1对VHF1频段以外的无用信号的内部抗扰度允许值108.4
频率 J/MHz
595857
97.66 97.75 97.85
GB/T13839-—92
97.95 98 98.1598.25
顿率 F/MHz
图2对VHFⅡ频段范围以内的无用信号的内部抗扰度允许值图3电视接收机内部抗扰度的测量布置EUT
GB/T13839—92
图4调频声音接收机内部抗扰度的测量布置图3、图4中的符号说明:
P—电视测试图形发生器,
无用信号发生器;
G有用信号发生器\P+T.”,
负载电阻;
—-15kHz低通滤波器见(GB6113);Fa
音频电压表;
混合网络;
可调衰减器(可包括在P、G,和G2中),匹配网络和/或平衡一不平衡变换网络;被测设备,
低通滤波器(见GB9383);
可调衰减器。
注:1)为了防止无用信号的谐波影响测量结果。附加说明:
本标准为国家技术监督局提出。本标准由机械电子部第三研究所起草。本标准主要起草人陈伟、李舜阳、林京平、张杏英、黄维祥、高琪、郭小琪。483
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
