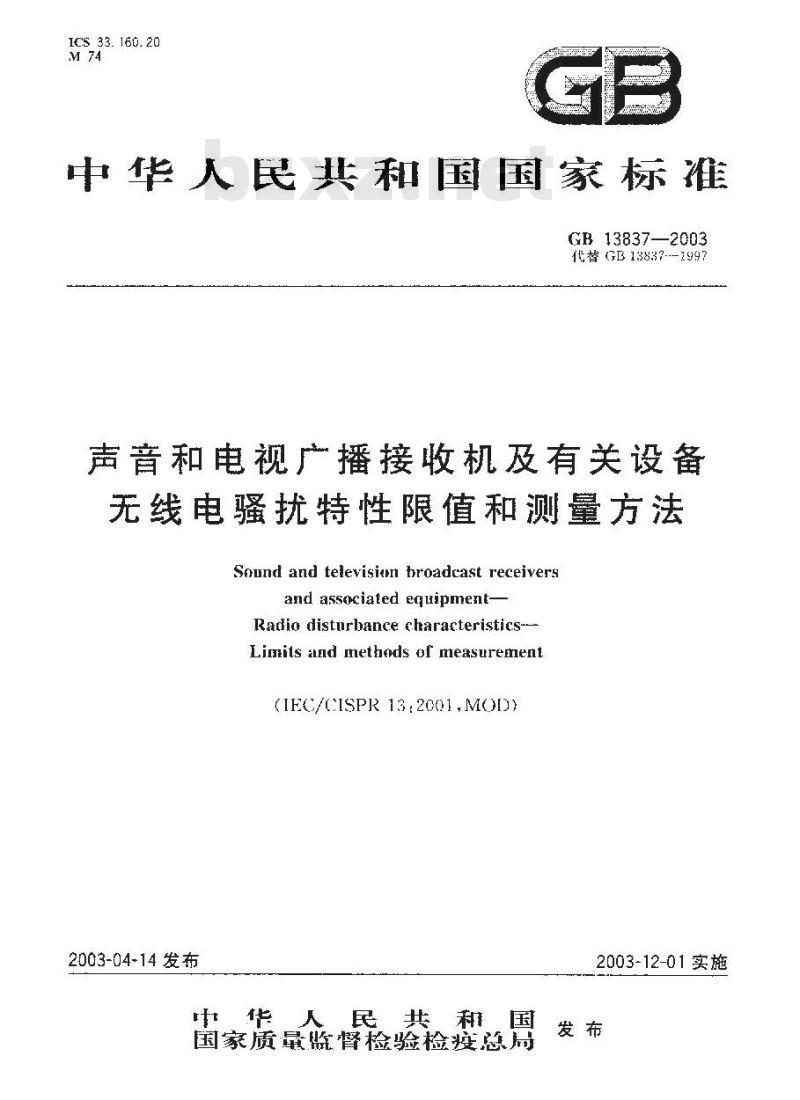

中华人民共和国国家标准
GB13837—2003
代替GB13837-2997
声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法Sound and televisien broadcast receiversand associated equipment-
Radio disturbance characteristics-Limits and methods of measurement(IFC/CISPR 13.2001.M0D)
2003-04-14发布
华人民共科国
国家质量监督检验检疫总局
2003-12-01实施
本标准的全部技术内容为强制性。前言
GB 13837—2003
本标准修改采用国际电T委员会IEC/CISPR13：2001《声音利电视播接收机.及有关设备无线电扰特性限值和测景方法》。
鉴于我国数字电视标准与国际标准有所区别,因此，本标准中不位括 IFC/CISPR 13 Amd.1;2002的内容。有关数字电视接收机骚扰特性测量方法的标准劳行制定。考虑到我国其体情况，本标准采用IEC/CISPR13：2001时进行了一些修改。有关技术性差异已编入止文中并在它们所涉及的条款的页边空白处用垂宣单线标识。在附录A中给出了这些技术性差异没其原因的～·览表以供参考。为于使用，对于1EC/CISPR13:2001.本标准还做「下列编辑性修改：--刷除了EC/CISPR13.2001的IEC前言和引言：按照汉语习惯,对一些表述和编排进行了修改。本标准代替GB13837一1997《声咨和电视广播接收机及有关设备无线电下扰特性限值和测量方法》。
本标准与GB13837—1997相比，主要变化如下：频率范圈上限扩殿到400GHz；
-增如了对卫星接收机室外单元的测量；一一大线端骚扰电压、RF输出端有用信号和遥扰信号的额率范围扩展到2150MHz增加对PC调谐卡的要求；
—…-增加30MHz至1000MHz辐射扰场强（非本振）的要求：…--按（GB/T1.【的要求进行编辑性修改，本标准的附录A为资料性附录，
本标准出全国无线电干扰标准化技术委员会提出并归口。本标准由信息产业部电子第三研究所负责起草，本标滩主要起草人：蛛京平、李舜即、郭小琪、樊文琪、段晓、扬晓红。本标准于7984年首次发布.1992年等一次修订时将GB61111985GB72361986合并，1997年进行第二次修订本次为第三次修订。TTYKAONTKAca

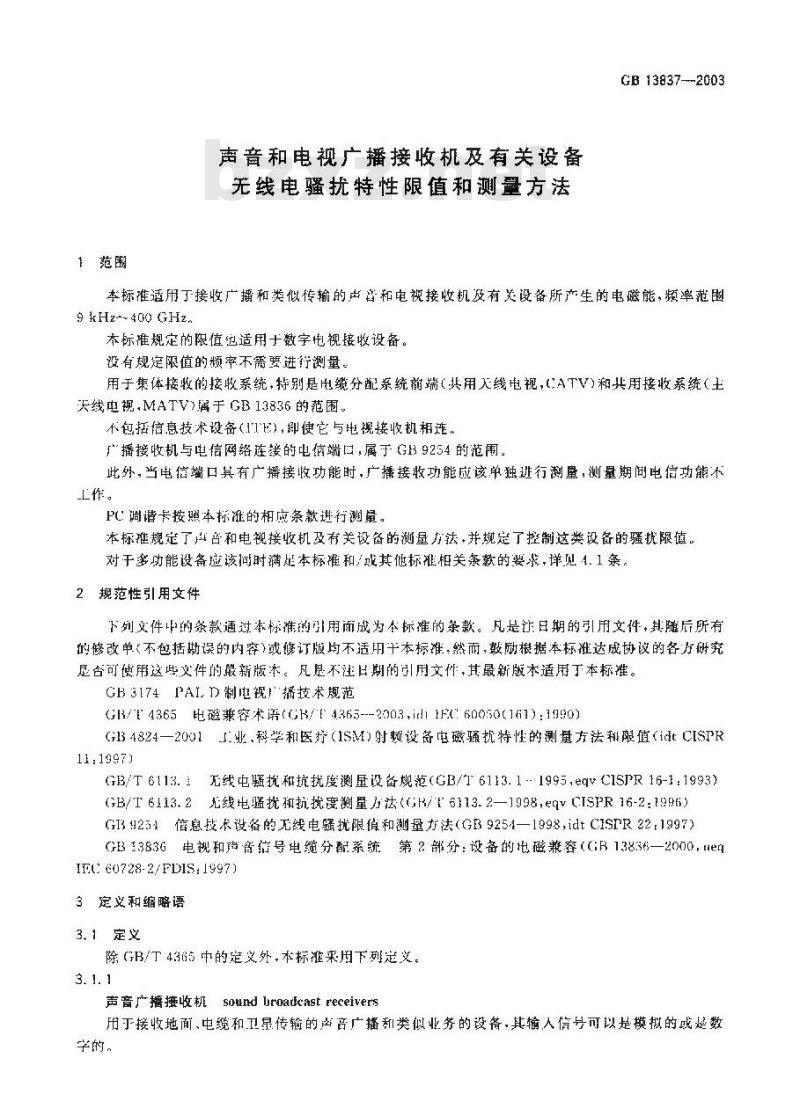

1范園
声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法GB13837--2003
本标准适用丁接收广播和类似传输的声音和电视接收机及有关设备所产生的电磁能，频率范围9 kHz-400 GHz.
本标准规定的限值起适用数字电视接收设备。设没有规定限值的频率不需要进行测量。用于集体接收的接收系统，特别是用缆分配系统端（共用入线电视，ATV)和共用接收系统（主沃线电视.MATV)属于GB13836的范围。不包据信意技术设备（11)，即使它与电视接收机相连，广播接收机与电信网络连接的电信端口，属于安39254的范围，此外，当电信端口其有广播接收功能时，广播接收功能应该单独进行測量，测量期间电信功能不工作。
PC:调谐卡按照本标证的相应条款进行测量。本标推规定了出音和电视接收机及有关设备的测量方法，并规了控制这类设备的骚扰限值。对于多功能设备虚该同时满处本标推和，或其他标相关茶款的要求，样见1.1签，2规范性引用文件
下列义件的条款通过本标推的叫用而成为本标准的案款。凡是江日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用干本标准，然而，数励根据本标准达成协议的各研究尼否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用丁本标准。GB3174PAI.D制妞视F播技术规范GR/4365电磁兼容术讲(GH/F4365---2003,id11F:60050(161)：1190)GB4824—一2001J.业，科学和医疗（1SM)射赖设备电磁骊扰特性的测量方法科限值（idtCISPR11:19971
GB/T6113.1无线电骚抗和抗扰度测量设备规范(GB/T6113.11995,eqVC1SPR16-1：1993)GB/16113.2无线电匾扰和抗扰度测量法(GR/F6113.2—1998,eqCISPR16-2:1996）GI39254信息技长设备的无线电骚扰限值和测量力法（GB9254—1998，idtCISrR22：1997）GB1383G电视和声资信号电缆分配系统第2部分：设备的拍磁兼容（（:B13836—2000，enIFL C0728-2/FDIS:1997)
3定义和缩略语
3.1定义
除GB/T4365中的定义外，本标准来用下列定义。3. 1. 1
声音广播接收机sound broatcast receivers用丁接收地面、电缆和卫传输的产广播和类似业务的设备·其输人信号可以是模拟的或是数字的。

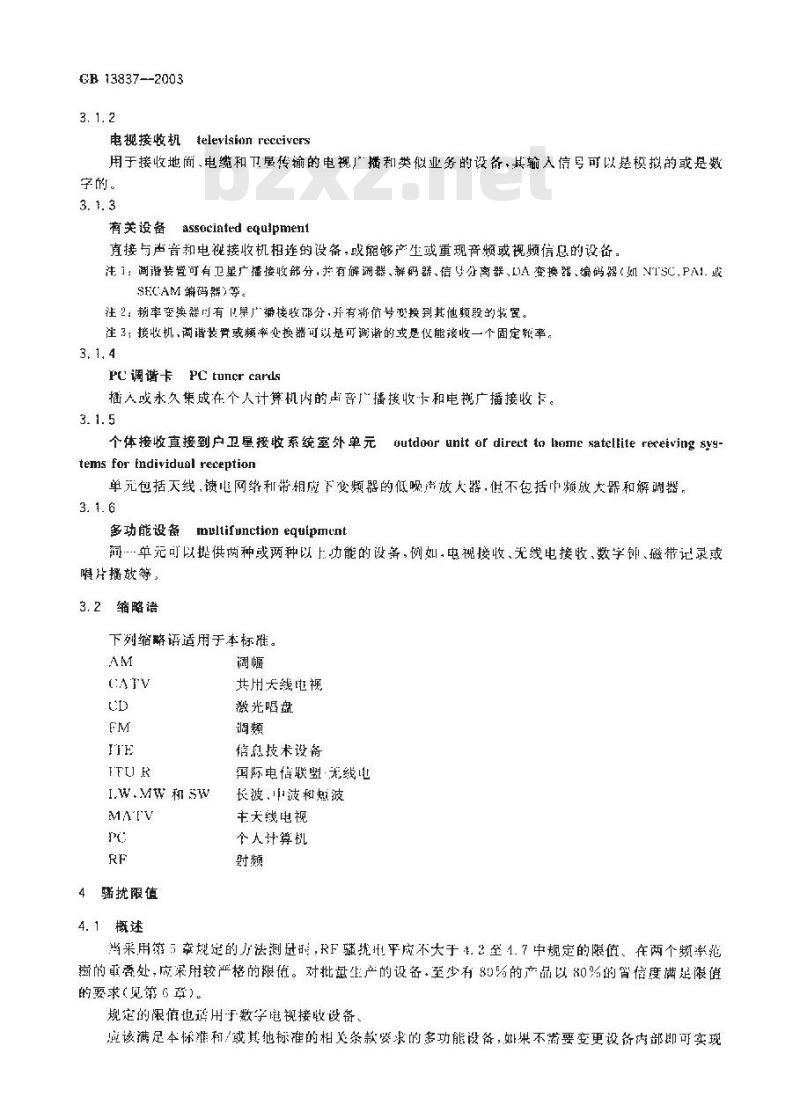

CB13837--2003
电视接收机television receivcrs用于接收地面、电缆和卫尾传输的电视播和类似业务的设备，其输入信号可以悬模拟的或是数字的。
有关设备associatedeqaipment
直接与声音和电视接收机相连的设备，或能够产生或重现音频或视频信息的设备：注1：调谐装管可有卫星广播接收部分,并有解谢器、解妈器、信 分离器,LA 变换器、编码器(如 VTSC,PAI. 或SECAM编码群）等。
注2：赖率变换器有岸广搬接收邵分，并有将信号遵换到其他频毅的装置。注3，接收机、调谐装骨或频率变换器可以是切遍谐的或是仅能接收一个固定赖率。3,1.4
PC 调谐卡 PC tuncr cards
插人或永久集成在个人计算机内的声音播接收卡和电视广播接收卡。3. 1. 5
个体接收直接到户卫星接收系统室外单元outdonrunttordirecttolomeatelliterereivingsygtems for tndividual reception单元包括天线，馈电网络和带相应下变频器的低噪声放大器，供不包括频放大器和解调器，3.1.6
multifunction equlipment
多功能设备
间单元可以提供两种或两种以上功能的设务，例如，电视接收、光线电接收，数字钟，磁带记录或片播放等，
3.2缩略语
下列缩略语适用于本标独。
I.w.Mw和SW
4骝扰限值
4.1概述
共用天线电视
激光喝盘
信息技术设备
润际电信联盟·光线电
长波.中波机翘波
主天线电视
个人计算机
当采用第5牵规定的方法测过时，RF驱犹也平应不大于4.2至4.7中规定的限值。在两个频率范当的单叠处，应采用较严格的限值。对批量生产的设备·至少有80%的产品以00%的置信度满是限值的要求（见第6罩）。
规定的限值也避用于数学庭视接啦设备应该满足本标准和/或其他标准的相关条款婴求的多功能设备，如果不需要变更设备内部即可实现-ITIKAONIKAca

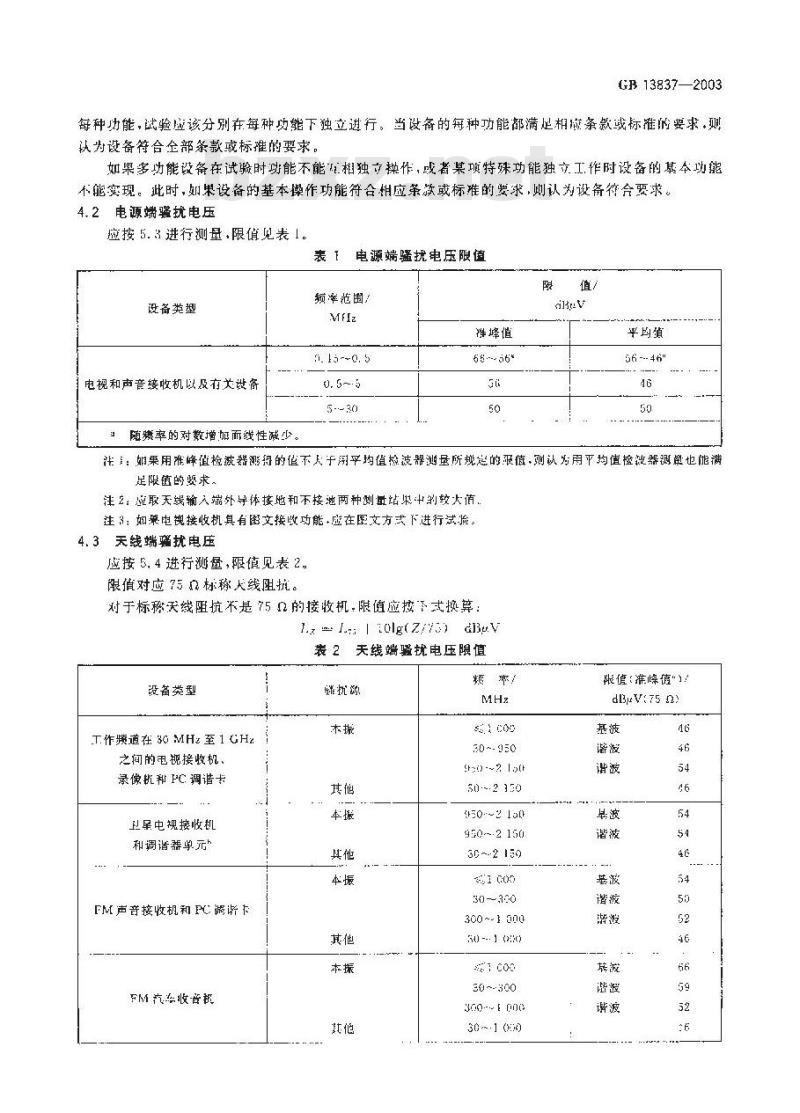

GB 13837—2003
每种功能，试验应该分别在每种功能下独立过行。当设备的每种功能都满足相随条款或标准的要求.则认为设备符合全部条款或标推的要求。如果多功能设备在试验时功能不能相独立操作，或者某项特殊功能独立工作时设备的基本功能不能实现。此时，如果设备的基本操作功能符合相应案欲或标推的要求，则认为设备符合要求。4.2电源端疆扰电压
应按5.3进行测量限值见表1。
电源端骚扰电压限值
频率范围/
设备类型
电视和音接收机以及有关世奇
随频率的对数增加而线性减少
n. 15--0. 5
谁峰值
66--56*
56 ---46\
法：姐果用准峰值检被器测得的值不人于阴平均值按波器测量所挑定的限候，则认为用平均值检效器测辟也能满足限值的婴求，
注2：应取天线输入端外导体接地和不按池两种测量结果中的较大值,注3；如果电锲接收机其有留文接做功能+成在图文方式下进行试监。4.3天线端扰电压
应按5.4进行测量，限值见表2。限值对应75标称大线阻抗。
对于标移天线阻抗不是75Q的接收机，限值应接下式换算：1.z 1.. I tolg(Z//3)dBuV
表2天线端驱扰电压限值
设备类型
工作频道在30MHz至1GHz
之间的甩视接收机、
录像肌和 PC 调谐卡
型星电规接收机
和调诸群单元
FM 声音接收机和 PC 据谐卡
FM汽车收音机
继扰源
30~-950
0--2 1t
30--2 150
50-~2 lan
950~ 2 150
30 ~-2 150
30-~3:0
300~-1 000
s0 -..1 to
30~-300
30o-E ne
30~-1 00)
限值(准峰值\?
d3μrV75 >
GB 13837-2003
设备炎型
具有 RF输人端的有关设备,例如;录像机、激光视盘播放机等
1CHz以上赖率采胖峰值检波器,
疆抗源
表2（续）
5对调谐器单元“大线端\系指\中频输人端”。注：对于长波、中波和斑波AM广播接收机频无限值要求。额率/
3---2 E30
限值（准峰萱\）：
lBμV(?5 2)
4.4具有一体化或外加RF图像调制器的设备RF输出端有用信号和骚扰信号电压具有体化或外加RF图像调制器的设备（例录像机和解码器）RF输出端有用信号和骤扰信号用压痴接5. 5进行测,限值贮表3。如果RF输出端标称阳抗不是752,限偏应该按照1.3给出的公式进行修正。表 3具有 KF 图像调制器的设备输出端有用信号和骚扰信号电压限值设蓄类型
具有RF幽像调制器的
设备(例则录像机,
摄像机和解码器等）
1 GHz 以上题率采用峰值检波器4.5骚扰功率
应按5.6行测筑，限镇见表4，
设备类型
有关设备
限值随赖率毁性增加。
骚拔源
有用信号
骚扰功率限值
30---300
频率！
H5---2 15C
302 150
程蜂值
45~-55*
限值（准蟀值）
BμV(75 )
载频和边带
平均值
35--45
注：卵果用准峰值检就器测得的值不人严用平均值检波器测感所规定的限值.则认为用平均值检波器测望也能减足限殖剂要求。
辐射骚扰
应按照5.7测鼠本振基波和谐波以及其它骚犹源的疆扰场强,限值见表。表53m距离辐射骚扰限值
设备类型
电视接收机,法像机和 IC:调造卡强扰源
TTIKAONTKAca-
30~3co
300--1009
30--230
230-11
跟位（雅峰值））
BiμV/)
设备类型
卫星电视和声音接收
(不包括室外单元)红外遥控
榨制单元和红外斗机系统
FM声音接收极和 PC调游
骚拢源
表5（续）
载率/
2301~-1 000
30-~300
309·~1000
30-·230
230--1c03
注：汽车妆音机、l.W、MW和SW调比音广播接收机无限佳要求4.7辐射功率
GB13837—2003
限值(准蜂循)
应按照5.8或5.9测量本娠基波利请波以及其他扰源的辐射功率,限值见表6利表7。表 6直接到户卫星接收机调谐单元辐射功率限值数备类型
播卫星传输的声音和电视接
收机调谐单元
设备类型
直接到户以星接收机案外单元
强扰源
直接到户卫星接收机室外单元辐射功率限值猴扰源
天线主被贞轴一7\内的本
探泄漏摘射
来自室外单元括本摄
泄凝在内的等效辐射
频率？
I -~ 2. 5
限值！
3按 5.2直接测量;当抛衡面天续反射器无法移动时.按5. 8间接测甘,这时应将天线谱益号虑进去等效轭射功率按 5. 8 测草,卿在:天线上波速轴十7之内无要求上
5测量方法
5.1概述
本章现定了标准化的测量理序利测量设备。60
实感测量中允许与本标准有偏差（例如，使用宽带大线屏蔽室的尺寸等），但是所提供的量结果与采用木标方法所测得的结果应该是可比的，并在试验报告中注明其偏差。在有争议的情况下，应以本标准所既定的方法为准。5.2试验信号
地视接收机和其他兵有视频输人/输出和/域RF调制器的设备，其标准测试信号是符合G13/T3174的标准彩条信号（见图1)。RF载波中出音和图像的调制也应符合被测设备制式的要求对于电视接收机，有用信号为包括彩条利无调制声音载频的全电视波形调制的图像载波，其幅度和GB138372003
频率应符合相应制式要求。
对于图文电说，优选若行充满屏幕的数字图形，如图2所示，如果没有该图形，测量时应采用国家图文电现！播业务的主索引贞作为测试屏形，此时应在测量结果中注明。对于光线电接收机：标准试验信号为：a)FM:RF 单声j信号,1 kIz,FM,频编 37.6 kHz:h)LW/MW/SW.RF信号.1 kHz,AM,调制度 50%;对丁有关设备·标准试验信号为：a）音频放大器和红外耳机：！kHz正弦信号：音频有关设备，如，录音机，敬音机，D放音机：预票1k1Iz音频信的磁带或唱片，标推声音信号电平接受试设备制造」的规定；视额有奖设备，例如，录像机，像机、激光规盘播放机和其他视盘机等：预录带有1kIz音频信号的标准彩条电视信号的磁带或视盘，标推声产信号电平按受试设备制造厂的规定；电子乐器：用按下高齐（：键产生的止弦或类似波形的信号（约523H）；e红外遥控器：典型控制功能持续发射对丁有些设备，本标准没有明确规定其有用信号，试验期间采用产品标准或受试设备生产厂规定的标称信号（例数字信号广接收机、解码器等）。制造厂应该在其技术报告中规定用于试验的输人信号。
红外遥控装置作为主体设备的一部分起进行试验，单独出售的红外遥控器仅测量辐射骚扰(表5)。
5.3150kIIz至30MIIz频率范圈内电源端骤扰电压5.3.1概述
测盘的电压包括来自时基电路.规频电路的窄带扰和诺如半导休整流器等产生的宽带骚扰，要求使用V型人工电源网络，它定义受试设备电源端和参考地之间的病频阻抗，网络也提供合遍的滤波器，隔离受试设备电路和电网中的充用RF电压：采月符合GH/T6113.规定的人电源网络，在0.15MHz至30MHz频率范围内测量受试设备每根电源线和参考地之闯的骚扰电压（见图3和图1)，图5和图6所示在屏蔽案内迹行骚扰电压的测量。注：落地式设备应直接置于地板上，如策其外光是导体林料，而月没安装绝缘腿轮予，应将其十厚度为12的m的绝缘林料上、
5.3.2电视接收机
调请电视接收机接敢6.2中规定的标准试验借号，为此，将个小型偶极了天线接到被测接收机。如果接收机有机内天线，可以使用机内大线：这时成断开偶极子欠线。对于电视监视器，视频信号发生器应通过撇离变换器接到监视器视频输人端·提供符合5.2规定的标准电视宿号。
，隔断变换据在:0.15 MH至 3) MiH>频率范困内对地的共模翌抗为75 2，此外,也可以用短导线将0 μH 的RE拒流圈半联至镜频输人端每根导线一个\提供視频侣号。输人信号应是够逝，以便获得无哦声的阅像。调整对比度、充度和彩色饮和度等控制钮，产牛个标催图像。其亮度值如下：
黑茶2cd/m
品红条
30 cd/un
80cd/ma
法：测试图形中品红条的充度值如果达不到规定值,应销其亮度實于尽可能大-并在测结果中注明实际亮度值。TTIKAONIKAca-
GB 13837—2003
具行图文电视装置的电视接收机，应该在图文方式下进行试验，接收机显示图文电视图像。5.3.3声音接收机
用于出音接收机的标准测试信号按5.2规定。AM声音接收机装有铁氧体天线或拉杆天线，这时图，和图心中的辐射天线应换成环形辐射天线或棒形辐射天线。
被测接收机音量控制应调整到1/8额定音频输出功率，其他控制器应置下中间或正常带操作状态，输出端应该端接等丁额缝负载阻抗的电阻：当被测设备的额定负载粗抗有定范围时，选择额定负载值使设备输出功剂最大。AM/FM声音接收机应该在FV方式下测量。5.3.4有关设备
有关设备的标准测试信号按5.2规定有RF输人端的有关设备，按相应电视或产音接收机进行測量。用来实现声音或电视接收机特有功能的模块单元(例如.调谐器，频率变换器，RF放大器，RF均衡器、监视器等），按相应声育或电视接收机进行测量。接收机租有关设备的遥控控制单完作为主机的：部分进行测量。5.3.5音频放大器
通过一个隔离变换器将音频估号发生器接到受试设备输人端。注：隔离变换器在0.15MF1z至30MH频率范围内对地的共模阻抗室少为500n。此外，也可以间短导线将S0PH的RF拒流阖审联至竞赖输人端（每根导线个)提供音频信：放大器辙出端应端接等于赖定负载阻抗的负载。当被测设备的额定负载阻抗有定范围时，选择额定负载值使设备输出功率最人，调整音量挖制使每个输出端的育频输出信号电为标称输出均率的1/8。其他控制器应置于中间或正常位置。5.3.6电源端强扰电压的测量
被测接妆机或有美设备和人工电源网络按图和图6所示布置、人工电源网络见5.3.1。根据GB/T6113.1的规定用干扰测量仪进行测盘，对于宽带继扰用其有准蜂值检波器的T扰测量仪测量，对于窄带骚境用具有平均值检波器的扰测最仪测被测设备和地面！人工电源网络之询的电源线，成按尽可能短的路径布置，超过0.8m的部分通与电源线平行的往返折叠成 0. 3 m 至 0. 4 m 的--束。姑果被测设备有安全接地端子，消尽可能短的导线将其连到人1电源网络的地端。如果被测设备有RF同辑连接器，成在其外导体接地和不接地两种情况下分划进行测试·此时不应再有行何其他附加接地。
如果被测设备没有R1同轴输入连接器，但有一个接地端予，则应将该端子接地进行测量。5. 430 MEEz 至 2. 15 (iHz 接收机和具有 KF 输入端的有关设备天线端骚扰电压的测展5.4.1概述
泌量受试设备大线端骚扰电压时.用一台辅助信号发生器将RF信号（见5.2)馈给被测接改机或有关设备RF输人端调谐被测设备使共处于正常厂作状态。调整辅助信号发生器输山电平，对应75n阻抗，FM接收机天线输人端为60dBpV，电视接收机天线输人端为dp
对于FM接收机，辅助信应该是无调制载波。注：应避免辅助信号发生器生的无用信号影项测试结果。5.4.2具有同轴天线输入连接器的接收机或有关设备用同轴电缆和最小衰碱值为6B的阻性混合网络将被测设备天线端，辅助疱号发生器与于扰测剪GB 13837--2003
议相接，见图7。
从被测设备尚合网络看过去的阳抗要等于其标称无线输人阳。调谐鼓测设备接收有用信号：
调谱干扰测盘到相应骚扰频率，测量的骚扰电平应计人被测设备天线端到干扰测量仪输人端的减值。
还1，应来取措施防业从链测世备壳体流到同输电缆外导依表面的RF电流进入尚轴系统面殖成错误的测试结果。例如.可在同轴中缆上套缺氧体管加以抑制。注2：测试中应钱意，摊助信号发生器的摘出信号可能使下扰诞举仪的输人级过载。5.4.3具有平衡天线输入端的接收机或有关设备测录方法与G.4,2所述相似、测册布置见图8。必要时，在被测设备和于扰测量议之间距被设条0.5m处插人一远配网络，并用非屏蔽平衡馈线连接被测设备和匹配网络，以使被测设备和平衡一不平衡变换器之间正确匹醛，并衰减非对称电流，现图8，妞果由于非对称电游造成错误的测试结果（通常可用对接被测设备天线端平衡馈线的连接来验证），可用合适的装臀如以抑制，例如用铁绒体管或停止滤波器。注：没有给川两配网络和平衡·不半衡变换器的继节，可以采用不问的披术和方式实现匹配，例如，可绕在磁心或铁氧体环上的传输线，
5. 4. 4测量结果的表示
骤扰电法测氧结果以V表示，测量结果中啦注明被测接妆机或有关设备的标称输人阻抗镇，5.530MIz至2.15Cfz频率范围内具有RF图像调制器的有关设备RF输出端有用信号和骝扰电压的测蓝
5.5. 1概述
如果设备（例如录像机、摄像机利解码器等）RF输出端与电视接收机天线端连接时，应测量设备RF输出端的有用信号和遥扰信号电平，如果RF输出宿号或其谐波电平太高，由设备组合所产牛的输射，对邻近没备将产牛于扰，
5.5.2测量方法
用同轴电缆和匹配网络（如需要）将被测设备的RF输出端与卡忧测量仪的输人端相接，免断9，同轴电缆的特性阳抗应与被测设备的标称输出摊抗相同。被测设备应产生载波，其视赖调制信号为再直彩条信号（现图1)。十扰测量仪（调谐在图象载波及其谐波）或频谱分析仪的指示值加匹配网络插人损耗值即为尺F输出电平。
5.630Mz至1GIIz频率范围内有关设备骤扰功率的测量5.6.1概迷
通常，当频率超过30MHz时，设备所产生的骚抗扰能量遥过辐射传播到被骚优的接收机。经验表明，大部分能举是由靠近设备的电源线及其他连线向外辐射的。闪此，可用被测设备电源线和其他连线上的骤扰功率来定义其扰电平。这一功率近似等于，由套在这些连线上的合适的吸收在吸收功率最大位置「的测量值。5. 6. 2 测量方法
所述方法适用士测量有关设备的端产生的骊扰功率，测鼠结果以所测功率表示，频率范30 MHz奎1G1Iz
被测设备的试验偿号和工作条件按5.2所述，测量方法，测量装置利吸收钳应该符合GB/16113的规定。
5. 6. 3 测量步骤
被测设备置于高度为0.&m的非金属台子上，距其他金属物体或人体至少0.8m，被馈线应在TKAONIKAca
GB 13837-2003
台子上平直展开，其长度要足够放置吸收和必要时调整吸收钳的位宵以获取最大辐射值。将吸收钳套在被测馈线上，其电流变换器一端应朝询被测设备，以便测量馈线上的骚扰功率（见图10)。如果机械或功能上允许，所有不测量的连线应不连接，或者在其！套铁氧体环，以便衰减可能影响测量结果的RF电流，这些连线应远离被测设备井与被测馈线戒垂直方间展开。全部不用的连接器应不端接，而给定连接线的连接器应按各自的典型使用方式接。如果连接线烂屏殿的并且规定端接辩蔽单元，那么端接也应是屏蔽的。应依次用吸收钳测量长度翻过25c的屏蔽或非讲蔽连接线，这些连接线是连接至被測设备的各自独立单元上（例如，交直流电源线，信号线和控制线等）。属十同设备各单光之间的互连线，应进行两次测载，肯先将吸收钳电流变换器端朝拘其中的一个单元进行测量，然后再将其朝向另一单进行测量。在每测量赖率，沿被测馈线移动吸收钳直到测得最大值为止，该位置通常为距被谢设备约半波长的位置，因此：必要时被测馈线应延长到对应30MHz的半波长（即m)再加两倍吸收钳长度。对于那些原来长度短于所测最低频率半波长的互连线，面线的末端接到无任何附线的单元，则吸收钳的移动距离只限下原求连线的长度。注：开好量时可以将吸收纤确定在某-位置，调整测盘仪范出强忧特别强的额率点。5.6.4测量结果的表亲bzxz.net
测量结果以dBpW表示，它取决丁下扰测量仪指示的最大值和吸收钳插人损耗的校准曲线（详见B/1 6113. 1.
电源线或其他连线的骚扰功率电平取每测最频率所测的最大值。5. 730 MH 至 1 GHz 频率范围内 3 m 法辐射场强的测量5. 7、1、概述
所述方法适用于测量FM接收机、电视接收机、录像机等（见表5）的辑射以电场强度表示。这一方法用于在具有专门设施的室外或室内进行测量。在此，所述测量方法叶以在无反射房间或在加许金属气候防护罩的室外场地上完成，例如，屏截室惑封闭的塑料擎等，这些场地都应该满是5.7.2的要求，在丽或需天气期间，不能使用室外气候防护场地，除非通过场地衰测试，证胡此种氧候条件下场地RF条件没有明显变化，
注：要定期（合适的期）复测场地凝减.以确定大气污染刘塑料罩独盖的室外场地RF特件的影响。也可以按照GB9254或GBT6113.1所述测量方法完成测量。5.7.2测量场地要求
测量场地应平担和无反射物体。在被测设备和接收天线附近，不应有任何尺寸超过50mtm的多余金属物体，被测设备与接收天线应放在规定尺寸为6m×9m的金属地板（网）土面，见图11当地板（网）偏离理想导电平面或测前场电被障碍物位围时，应确认场特性没有明显变化：从接收天线到信号源的发射天线或被测设备中心的水平即离均为3m，见图12和图14。在80MHz全1GHz范厨内，应用图12所示布臀检验场地和测量设备的合适性。用标准信号发生器取代鼓测设备·用两端正确端接的屏蔽良好的传输线将水平调谐发射偶极了和信号发生器的輪出端相连接，发射偶极于的高度为4m，从m开始调整接收大线的高度,并测量在1m或低于4 m处出现晚的最大值。
场地衰减A按下或表示：
A = P Pr (ail3)
式中：
P.—提供给调谱发射偶极子的功率：dpw：P,一\-调谱接收偶极子所获得的功率,iHpw。GB13837—2003
注1.当恰导发生器、干找测量仪和传输线的阻抗相同时,所测题地在减如下式表示：A-IVV [a,αr dB)
V。一V,1为对应于信导发牛器个合适的输出电平V干扰测量议两次人电平分贝之差的绝对值(或对应于干扰测量仪的一个合适的读数电平V信号发牛器两次输出电平分贝之禁的绝对值，记录以下两种情配的测量值，）两根同轴高缆分别地连接到发射和接收天线工：b）两根间拍电缆从各自天线上拆下，并连接在-起，在所测频率，种<，分别为发射和接收端的平衡-不平衡变换器即匹配衰减器以分以表示的衰减。它们只包括在)项测试中,不包据在b)项测试市。对于符合要求的场越，所测得的场地衰减与图1所示的理论曲线的偏差不成超试上3dB，注2：在高灵敏度益程上，t于于扰测总议输人端的失配，其内部产生的噪声和附加后号可能引起误差。因此辐射功率点够高.使所用平扰测量仪存具灵敏度范图内，读数误效不超过上1.5dB。5.7. 3披测设备的布宣
被测设备改在非金属材料的台子上，离地的高度为0.8拍，被测设备应能在水平面内转动，见图14。
接收天线的中心和被测设备的中心应处于通过场地长轴线的同垂首面内。如图14所示,电源线应放在同一平流内,将过长的电源线-以0.3 m至U,4 m的长度平行征返折叠起來,在电源插头一蹦剧定成-束。为了不影响测潮确度，在供电电源中点接入谢足要求的滤波器。由放在被测接收机下面地板上的借号发生器提供合透的测试信号，再用乘育部分尽可能短的电缆婴到被测接收机天线瑞
用质景良好的间轴电缆将信号发生器与被测设备相连，向轴电缆的底蔽层应接到地板（网）上·见图1。
对于只有机内天线而无外接人线端子的被测设备-用机内天线接收测试信号，由与测试信号发生器相连接的垂直发射大线提供测试借号。垂算天线与被设备天线的水平距离不应少于3m：与接收天线的水平距离不应少」6㎡，
机内拉杆天线应拉到最大长度，妇果是单根天线，应固定在垂直位置：如巢是双天线，则每根大线应阅定在每垂直线成4角的依罚，即近似诚V形，注：允许被测设各天线输人端不加测试信号来测量其辐射骚扰。在此情况下，被测设备大线输人端应期接无感电,阻值等于截测设备所设计的天线特性阻抗对于独立销售的可插人多种宿主单元（例如[\)的F测谱卡，山制造商选择至少-种典型宿主单元进行试验。
测量播人个人计算机的调谐时，将其接通而且是:大线输入端应端接无辐射的模拟负载。5.7.4年扰测量仪的布置
5.7.4.1接收天线
接收天线是在垂直于测量场地轴线的平面内可转动的偶极子（见图11），嫣极子中心的高度能从1 m到4 m变化(见图11)。
在80MIIz-1GHx之间，应该用所测察率的半波长偶极予测场强。在30MHz~89MHz之间.成该用对成于80M11z频率的固定长度的偶极子测量助强。在30MHz80MHz范围内，借助参考场用该固定偶极子校准接收天线系数，在偶极子距地面4m高度时进行校准。
5.7.4.2馈线
如图14所示，安装合适拍馈线，馈线的垂直部分与偶极于的水平距离应大于1m5.7.4.3干扰测量仪
TKAONIKAca-
