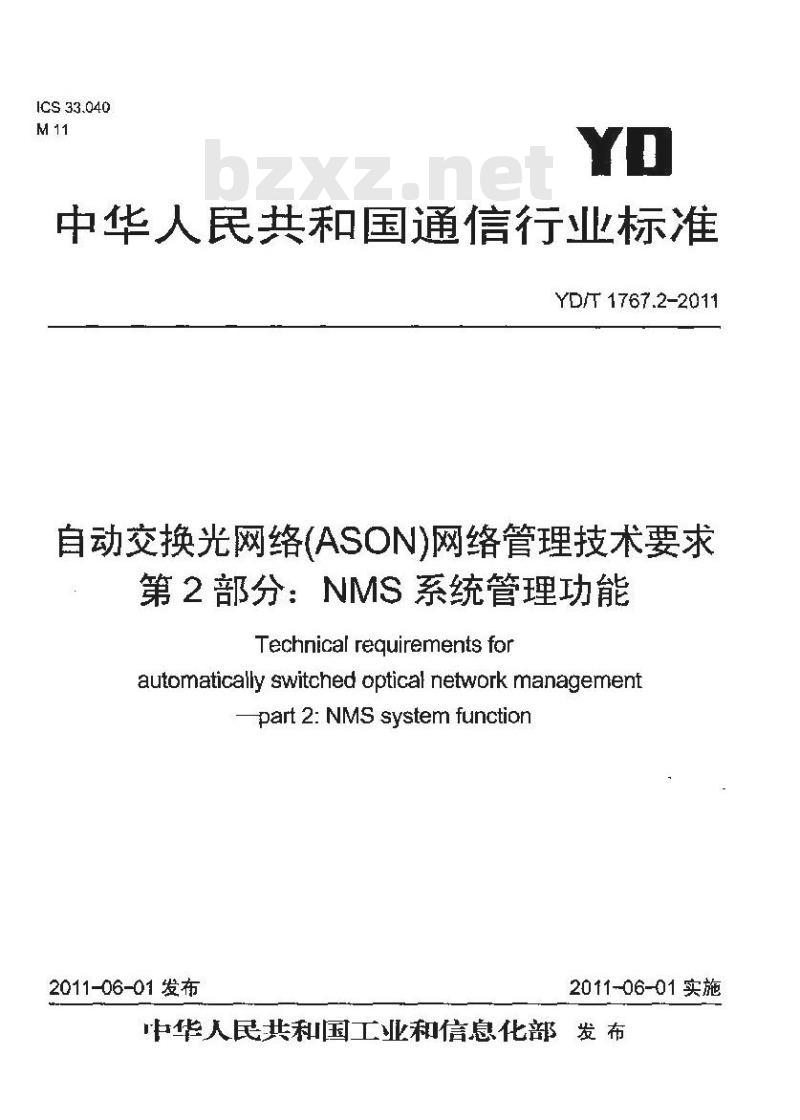

中华人民共和国通信行业标准
YD/T 1767.2-2011
自动交换光网络(ASON)网络管理技术要求第2部分：NMS系统管理功能
Technical requirements for
automatically switched optical network managementpart 2: NMS system function
2011-06-01发布
2011-06-01实施
中华人民共和国工业和信息化部发布巅

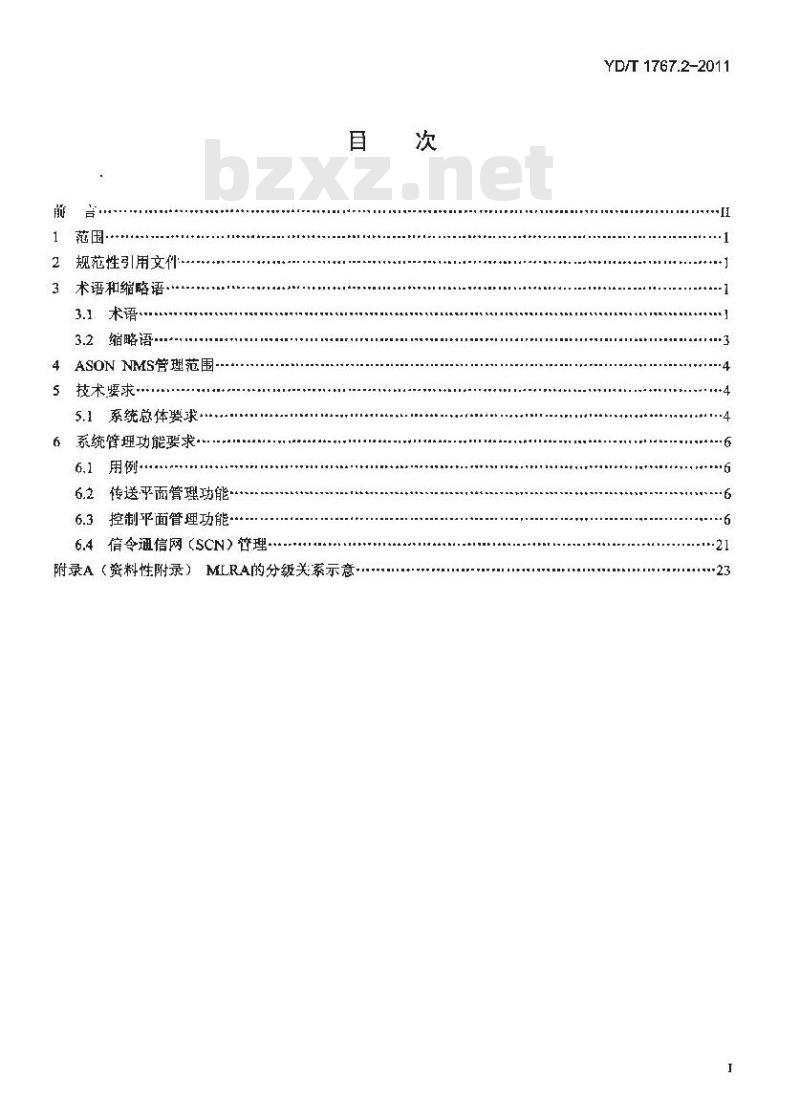

范围·
规范性引用文仆
术语和缩略语
3.1术语
3.2缩略语
4ASONNMS管理范围
5技术要求
5.1系统总体要求
系统管理功能要求
6.1用例
6.2传送平面管理功能
6.3控制平面管理功能
6.4信令通信网（SCN）管理
附录A（资料性附录）MLRA的分级关系示意次
TTKONKAA
YD/T 1767.2-2011

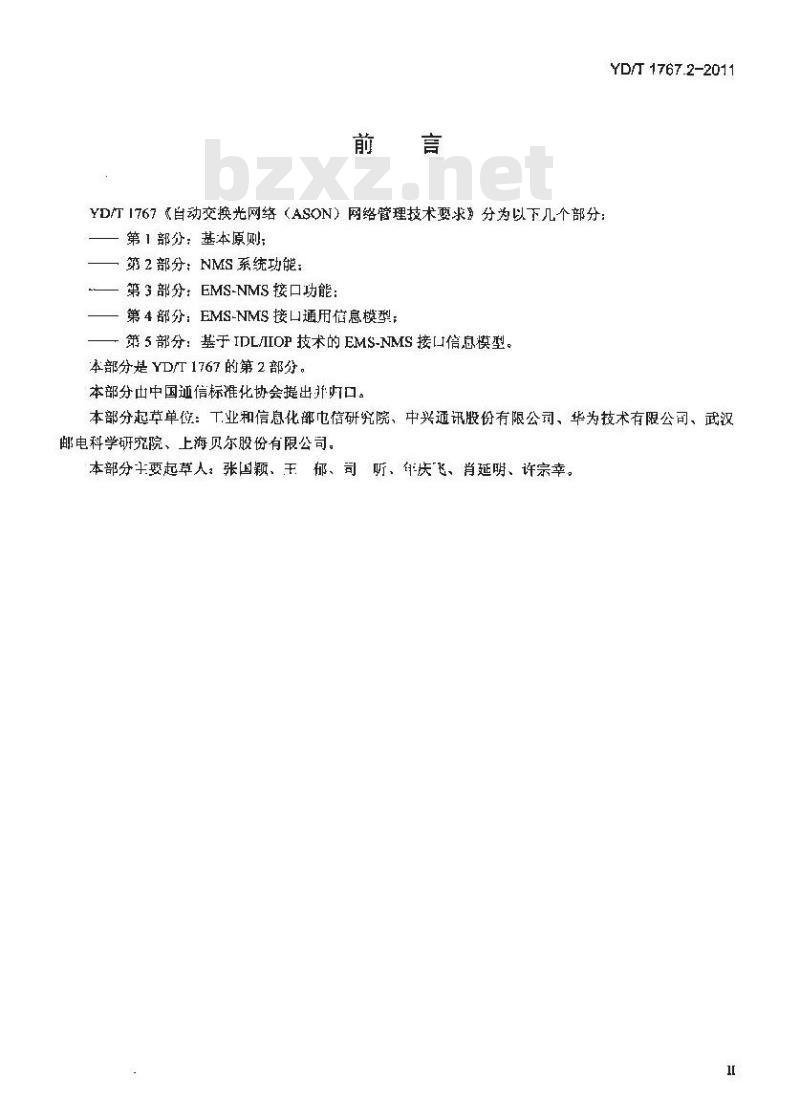

YD1767自动交换光网络（ASON）网络管理技术要求分为以下几个部分：一第1部分：基本原则；
一 第 2部分：NMS系统功能：
第3部分：EMS-NMS接口功能：
一第4部分：EMS-NMS接口通用信息模型；一第5部分：基于IDL/IIOP技术的EMS-NMS接口信息模型。本部分是YD/T1767的第2部分。
本部分出中国迹信标准化协会提出并归口。YD/T 1767.2-2011
本部分起草单位：工业和信息化部电信研究院、中兴通讯股份有限公司、华为技术有限公司、武汉邮电科学研究院、上海贝尔股份有限公司。本部分主要起草人：张国颖、王挪、司听、年庆飞、肖延明、许宗幸。1
TTTKANYKACA

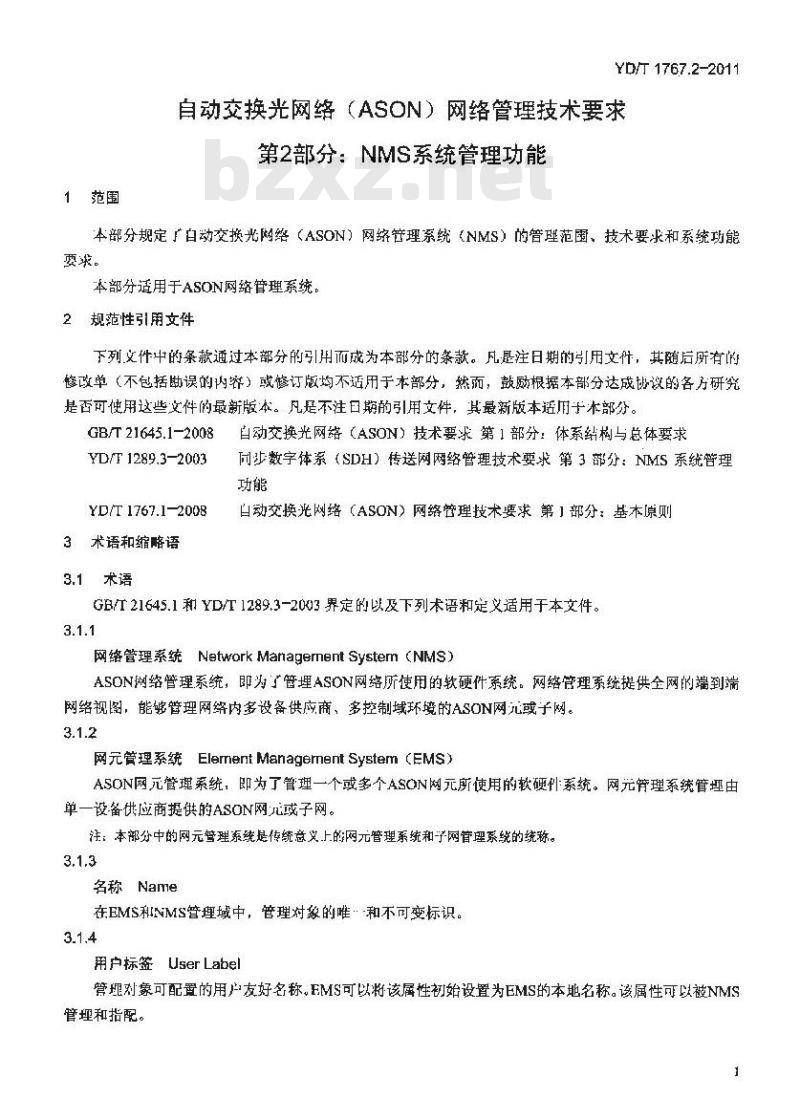

1范围
YD 1767.2-2011
自动交换光网络（ASON）网络管理技术要求第2部分：NMS系统管理功能
本部分规定广白动交换光网络（ASON）网络管理系统（NMS）的管理范围、技术要求和系统功能要求。
本部分适用于ASON网络管理系统。规范性引用文件
下列义件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括助误的内）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T21645.1-2008
YD/T1289.3-2003
YD/T 1767.1-2008
3术语和缩略语
3.1术语
自动交换光网络（ASON）技术要求第1部分：体系构与总体要求同步数字体系（SDH）传送网网络管理技术要求第3部分：NMS系统管理功能
白动交换光网络（ASON）网络管理技术要求第】部分：基本原则GB/T21645.1和YD/T1289,3-2003界定的以及下列术语和定义适用于本文件。3.1.1
网络管理系统NetworkManagementSystem（NMs）ASON网络管理系统，即为了管埋ASON网络所使用的软硬件系统。网络管理系统提供全网的端到端网络视图，能够管理网络内多设备供应商、多控制域环境的ASON网元或子网。3.1.2
网元管理系统ElementManagementSystem（EMs）ASON网元管理系统，即为了管理一个或多个ASON网元所使用的软硬仆系统。网光臂理系统管理由单一设备供应商提供的ASON网元或子网。注：本部分中的网元理系统是传统意义上的网元管理系统和子网管理系统的统称。3.1.3
名称Name
在EMS科INMS管理域中，管理对象的唯和不可变标识。3.1.4
用户标签UserLabel
管理对象可配置的用户友好名称。EMS可以将该属性初始设置为EMS的本地名称。该属性可以被NMS管理和指配。
TTIKANYKACA
YD/T 1767.2-2011

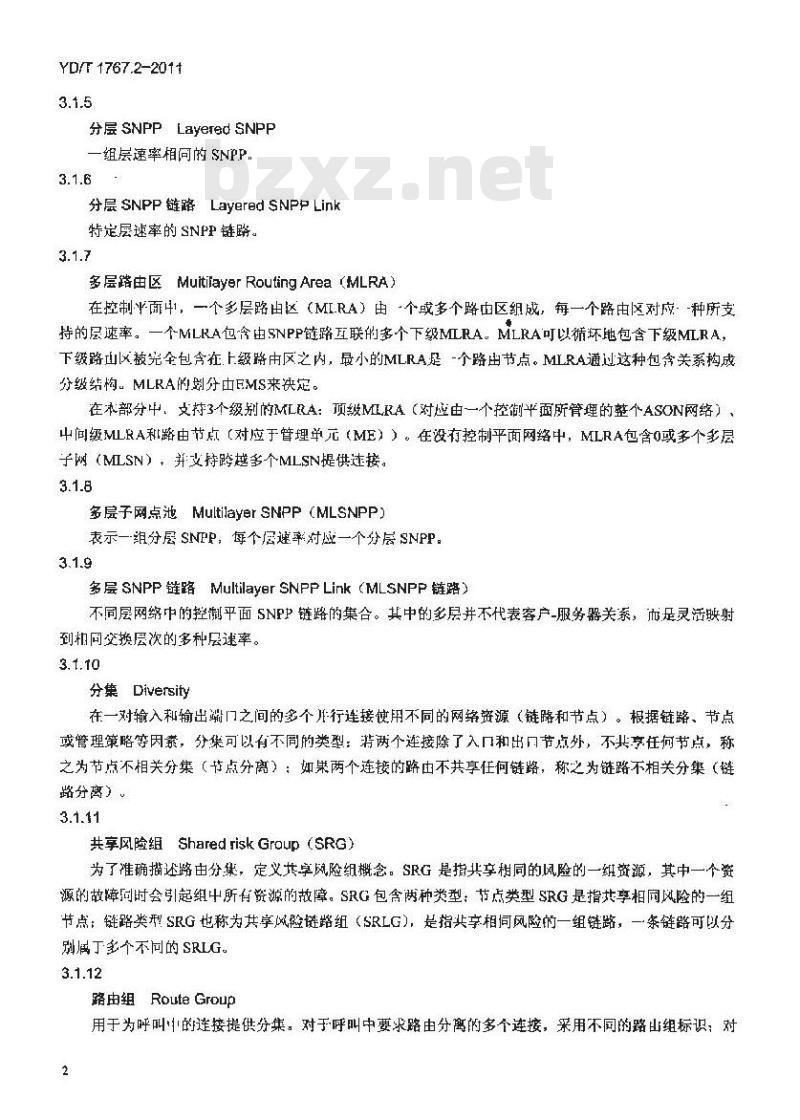

分层SNPPLayeredSNPP
一组层速率相问的SNPP.
分层SNPP链路LayeredSNPPLink
特定层速率的SNPP链路。
多层露由区MuitiayerRoutingArea（MLRA）在控制面41，一个多层路由区（MI.RA）由个或多个路由区组成，每一个路由区对应-种所支持的层速率。一个MLRA包含由SNPP链路五联的多个下级MLRA。MLRA可以循环地包含下级MLRA，下级路山X被光全包含在.上级路由区之内，最小的MLRA是-个路出节点。MLRA通过这种包含关系构成分级结构MLRA的期分由EMS来决定。在本部分中，支持3个级别的MLRA：项级MLRA（对应由一个控制平面所管理的整个ASON网络）、中间级MLRA利路由节点（对应于管埋单元（ME））。在没有控制平面网络中，MLRA包含O或多个多层子网（MLSN）＋并支持跨越多个MLSN提供述接。3.1.8
多层子网点池MultilayerSNPP（MLSNPP）表示一组分层SNPP，每个层遵率对应一个分层SNPP。3.1.9
多层SNPP链路MultilayerSNPPLink（MLSNPP链路）不同层网络中的控制平面SNPP链路的集合。其中的多层并不代表客户-服务器关系，而是灵活映射到和同交换层次的多种层速率。3.t.10
分集Diversity
在一对输入和输出端门之间的多个儿行连接使用不同的网络资源（链路和节点）。根据链路、节点或管理策略等因素，分集可以有不同的类型：满两个连接除了入口和出口节点外，不共享任何节点，称之为节点不相关分集（节点分离）：如果两个连接的路由不共享任何链路，称之为链路不相关分集（链路分离）。
共享风险组SharedriskGraup（SRG）为了准确描述略由分集，定义共享风险组概念。SRG是指共享相同的风险的一纽资源，其中一个资源的故障问时会引起组中所有资源的故障。SRG包含两种类型：节点类型SRG是指共享相同风险的一组节点；链路类型SRG也称为共享风险链路组（SRLG），是指共享相同风险的一组链路，一案链路可以分别属丁多个不同的SRLG。
路由组RouteGroup
用于为呼叫的连接提供分集。对于呼叫中要求路由分离的多个连接，采用不同的路山组标识；对2
TTIKANYKACA
YD/T 1767.2-2011
呼叫中要求采用相同路山的多条连接，采用相同的路由组标识。通过修改呼叫中已有连接的路由组标识，可以收变连接的分集的属性。3.2缩略语
下列缩略语适用于本文件。
Inter E-NNI
Intra E-NNI
Layered SNPP
Layered SNPP Link
MLSNPP
MLSNPP Link
Automatically Switched Optical NetworkControl Channel Identifier
Connectign Termination PointData Communication Network
Elenent Management System
ExtermalNetwork-NetworkInterface(Reference Point)
Inlcrnal Network-Network Intcrface(Reference Point)
Inter External Network Node InterfaceIntra External Network Node interfaceIP Control Channel
Layered Subnetwork Point PoolLayered Subnetwork Point Poo1 LinkMultilayer Routing Area
Mulilayer Subnetwork Point PoolMultilayer SNPP Link
Network Elernent
Network Management Systeri
Optical Trarsport Network
Pernanent Connection
Physical Ternination Point
Routing Arca
Switchel Connection
Signalling Communications NetworkSynchronous Digital HierarchyService Level Agreement
Subnetwork Point
Subnetwork Point Pool
Soft Permanent Connection
Shared Risk Group
TTTKANTKACA
自动交换光网络
控制通道标识
连接终端点
数据还信网
网元管理系统
外部网络-网络接（参考点）
内部网络-网络接！（参考点）
外部E-NNI（E-NNI两个端点位
于不同运营商内）
内部E-NNI（F-NNI两个端点位
同·个运营商)
IP控制通道
分层SNPP
分层SNPP链路
多层路山区
多层SNPP
多居SNPP链路
网络管理系统
光传送网络
永久连接
物理终端点
路由区
交换连接
信令通信网络
同步数字体系
服务等级协议
子网点
子网点池
软永久连接
共享风险组
YD/T 1767.2-2011
ASONNMS管理范围
Telcommunicalions Managemcnt NetworkTranspoit Net work Assigned
Transport Network Element
Termination Point
Uscr Netwark Interface
User-Network Interface-ClientUscr-Network Intcrface-Network电信管理网
传送网络分配
传送网元
终端点
用户网络接口
UNI客户侧
UNI网络侧
自动交换光网络（ASON）是逆过控制平面米光成自动交换和连接控制的光传送网。ASON网络结构根据功能要分为3个平面：传送平面，控制平面和管埋平面，此外还包括提供管理和信令通信的数据通信网（DCN）
按照TMN的管理分层架构，ASON网络管理的体系结构中ASON网元，ASON网元管里系统（EMS）和ASON网络管理系统（NMS）组成。此外，ASON网管系统还可以同时管理不具备控制平面的传统传送网络。ASON网络管理的体系架构如图1所示。本部分主要规定于SDH和OTN的ASON网络的NMS系统功能要求，对丁采用其他传送平面技术的ASON管理要求待研究。
其他系统
ASON NHS
ASONEMS
ASON NE
（厂家人单控制
技术要求
系统总体要求
a）接入力式。
ASON EMS
传绕TNE
1）支持本地接入和远程接入；
2）支持多用广同时操作。
ASONNE
ASON EMS
ASON NE
（厂熟多控制域
图1ASON网络管理体系结构
b）连接方式。网管系统与被管系统之间采用DCN连接。c）安全可靠性。
传统TNE EMS
传统TNE
TNE:传送网店
1）应提供网管数据的备份功能，包括自动和手工备份，要时可将备份数据恢复。TTTKANTKACA
YD/T 1767.2-2011
2）应对无权操作人员进行限制，保证只有授权的操作人员才允许执行机应的操作等。3）系统一年中停山服务的时间累计不得超过3天。4系统在设计时度保证平均无故障时间不小于100天。5）应支持（1.-1）热备用（Hot-Standby）或温备用（Warm-Standby）配置。6）当系统采用双机备份时，在热备用的方式下，主用到备用的切换应为实时切换；在温备用的方式下，1:用到备用的平均切换时问成小子20min。7）系统的投入、退出利界带停正后，不应影响它管理的MS的正常运行，也不应影啊传输网络的正常业务。
8）与EMS连接中断时，系统应在一定时间内自动尝试重建连接，如连接尖败应以告警形式提示用9）用户界面程序异带停山后，不应影响服务器端和其他用户界面的正常运行。e）NMS应使用四位十进制数表示年份。带要时问标记的事件，例如告警事件、性能事件、配置事件等的时何标记为网元时问，建议以秒为单位。
g）应提供打印设置和打印功能。b）应提供对EMS的仿真终端接入功能。i）所有界而应简洁、友好，操作简单，提示清晰，提供在线帮助。用门郭面显示应采用中文或焱文，优选中文。k）数据表示
1）根据需要可配备多个控制台和大屏幕显示屏。2）对于网管的告警信息要来用多种手段表示，如声、光等。3应支持通符香询。
4）对于同一功能，应提供多种方式的操作手段，如鼠标操作，热键操作等。5）对于统计信息，成以报表或直观图形化方式（如直方图、文体图，曲线图等）进行表示。I）时间同步。应提供机制，保证EMS与NMS时间的同步性，以NMS时间为准。m）数据同步。应保证NMS与EMS数据的-致性。5.1.1软件技术要求
a）可苹性：NMS软件应具有处理各种非正常状态和事件的能力。b）开放性：NMS应采用多层开放体系结构，具有清晰的体系结构，对不同组网方式的网络，无须进行专门的软件开发，并能遵循相应的国际标准。c）分布性：NMS应尽量采用分布式计算的技术，以提高系统的可扩展性。d）可扩展性：NMS应具有良好的伸缩性，可以随网络规模的增长平滑扩展；NMB还应H后向兼容性，当NMS版本升级后，应能管理所有的EMS，同时低版本系统中的数据应自动迁移到高版本系统中。5.1.2管理能力要求
a）NMS可支持的图形终端不得少于20个。b）NMS可支持同时操作的用户数不得少20个。c）NMS应可管理多个EMS。
TTIKANYKACA
YD/T 1767.2-2011
d）NMS所能处理的最人当前先警数目应不小50000个。5.1.3性能要求
a）告警响应时间：
网络设备运行正常情况下，NMS的告警平均响应时间（指从网元发生告警到NMS显示告警）不大于20s。同时，在系统满负荷情况下，售警响应时问应不人于以上指标的150%。b）存储能力要求：各种日志文件应至少能保存6个月的事件。c）时间精度要求：时间戳的精度为1s。5.1.4DCN要求
DCN用丁在NMS和EMS之问传送网管信息，NMS应至少支持以下一种DCN的接入能力：a）以太网：
b）2Mbit/s，G.703同向型接：
c）其他已投入商月的数据通信网6系统管理功能要求
6.1用例
根据ASON的基本结构，4SON网络管理系统应提供对传送乎面、控制平面以及信令通信网（SCN)的臂理功能。ASONNMS系统管理功能用例如图2所示。传送平面管理功能
6.2传送平面管理功能
系统管理功能
控制平面管理功能
图2系统管理功能用例
SCN管理功能
ASON传送平面包托 ITU-T G803定义的 SDH传送网络、ITU-TG872定义的光传送网络（OTN）等。基于SDH的ASON传送平面管理功能要求应符合YD/T1289.3第 5章的规定。基于OTN或其他传送技术的ASON传送平面管理功能要求待研究，6.3控制平面管理功能
6.3.1用例
ASON控制平面管理功能用例如图3所示。6
TTTKANTKACA
6.3.2拓扑管理
6.3.2.1用例
配置管理功能
故筛管理功能
拓扑管理功能
控制平而管理功能
进知替理功能
图3控制平面管理功能用例
性能管理功脂
安全管理功能
计费普理功能
YD/T 1767.2-2011
拓扑管理主要用于提供控制平面的分层拓扑视图，并实时显示拓扑的变化。通用拓扑管理功能见YT1289.3中的5.2。关于控制平面的拓扑管理州例如图4历示。拓扑管理功能
6.3.2.2拓扑信息查询示
拓扑信息
询显示
拓扑信息
图4拓扑管理功能用例
拓扑信息问步
a）NMS应提供分级的控制平面拓扑视图，支持显示多级MLRA的拓扑，包括顶级路出区、中间级路由区、路由节点以及相应的MLSNPP链路。b）NMS应支持控制平面拓扑视图的显示和刷新，拓扑视图应能动态地反映MLRA、略函节点、以及MLSNPP链璐的拓扑变化。
c）NMS应支持在控制平面拓扑视图实时显示MLRA、路由节点和MLSNPP链路的告警状态。6.3.2.3拓扑信息同步
NMS应支持与EMS之间同步控制平面拓扑信息，包括手T和自动同步万式。6.3.2.4拓扑信息存储
NMS应能对所有的控制平面拓扑信息进行存储和备份。6.3.3配置管理
6.3.3.1用例
控制平面配置管理用例如图5所示。TTTKANTKACA
YD/T 1767.2-2011
蚕源肾理功能
呼叫和连接苷理功能
配置告弹
多层路由区管理功能
接口收理功能
图5配管理功能用例免费标准下载网bzxz
6.3.3.2多层路由区（MLRA）管理6.3.3.2.1用例
在控制平面中，一个多层路由区（MLRA）由一个或多个路由区组成，每一个路由区对应一种所支持的层速率。一个MLRA包含由SNPP链路丘联的多个下级MLRA。MLRA可以循环地包含下级MLRA，下级路由区被完全包含在上级路由区之内，最小的MLRA是-个路由节点。MLRA通过这种包含关系构成分级结构。MLRA的划分EMS来决定。本部分规范的多层路由区支持3个路由等级：“顶缀路由区”、“中间毁路中区”。\路由节点”，更多路由等级的管理待研究。
多层路由这笋理用例如图6所示。多层路中区管理功能
6.3.3.2.2
多层路由区查询
多层路山区查询
节点 SRG 管理
Kincude>>
多层路出区信总同步
图6多层路由区管理功能用例
a）NMS成支持查询其所辖的多层路由区（MLRA）的属性，包括：-MLRA名称：表示在各个层球率上，相成多级路由区的控制平面标识；用户标签：
-MLRA等级：指示该MLRA的路由等级：一-路由节点对应的网元标识：当MLRA为一个路由节点时，该属性表示与这个路由节点相对应的网元；
共享风险组：当MLRA为一个路电节点时，该属性表示路由节点所属的风险组：包括SRG类型科SRG的列表：
上级MLRA：该MLRA的上级MLRA：附加信息。
b）NMS应支持查询给定MLRAF级的多层路由区及其属性。C）NMS支持查询所辖MLRA内全部MLSNPP和MLSNPP链路资源信息。YD/T1767.2-2011
d)NMS应提供分级的控制域秘图银示和查询，可动态显示多级MLRA内部及MLRA之间拓扑变化详细要求见6.3.2.2。
6.3.3.2.3多层路由区信息同步
NMS应支持与EMS之间的多层路区信息的同步，包括手T和自动同步方式，6.3.3.3资源管理
6.3.3.3.1用例
在ASON网络中，传送平面资源被划分给控制平面或者管理平而进行管理。对于划分给控制平面的传送资源，由控制平面负责资源的分配和管理，以实现ASON的连接控制功能。对于划分给管理平面的传送资源，由管虚平面负责资源的分配和述接控制，其管理功能要求见YD/T1289.3的规定。控制平面资源管理功能提供ASON控制平面对传送面的资源视图，I:要包括：多层 SNPP（MLSNPP）和多层SNTP链路（MLSNPPLink）的查询、SRG的管理、资源统计分析和资源[司步等管理功能。控制平面资源管理功能用例如图7所示。MT.SNPP
SRG普理
mgluex
MLSAPP irk
源箭理
资源统订分析传送资源信息同水图了
资源管理功能用例
6.3.3.3.2MLSNPP 资源管理
MLSNPP资源包含-组分层的SNPP，每个层速率对应·-个分层SNPP。分层SNPP是特定层速率的SNPP。SNPP指出路由H的而纽合在一起的一组子网点（SNP)，-·般SNPP 与链路终端点对应。SNP对应于传送平面定义的CTP
NMS应支持以下MLSNPP资源管理功能：）NMS应支持用户查询MLSNPP盗源信息，主要属性包括：MLSNPP标识：
一用户标签：
方问：SNPP包含的SNP的方向：
一分层 SNPP列表（组成MLSNPP的分层SNPP成员）：一附加借息。
