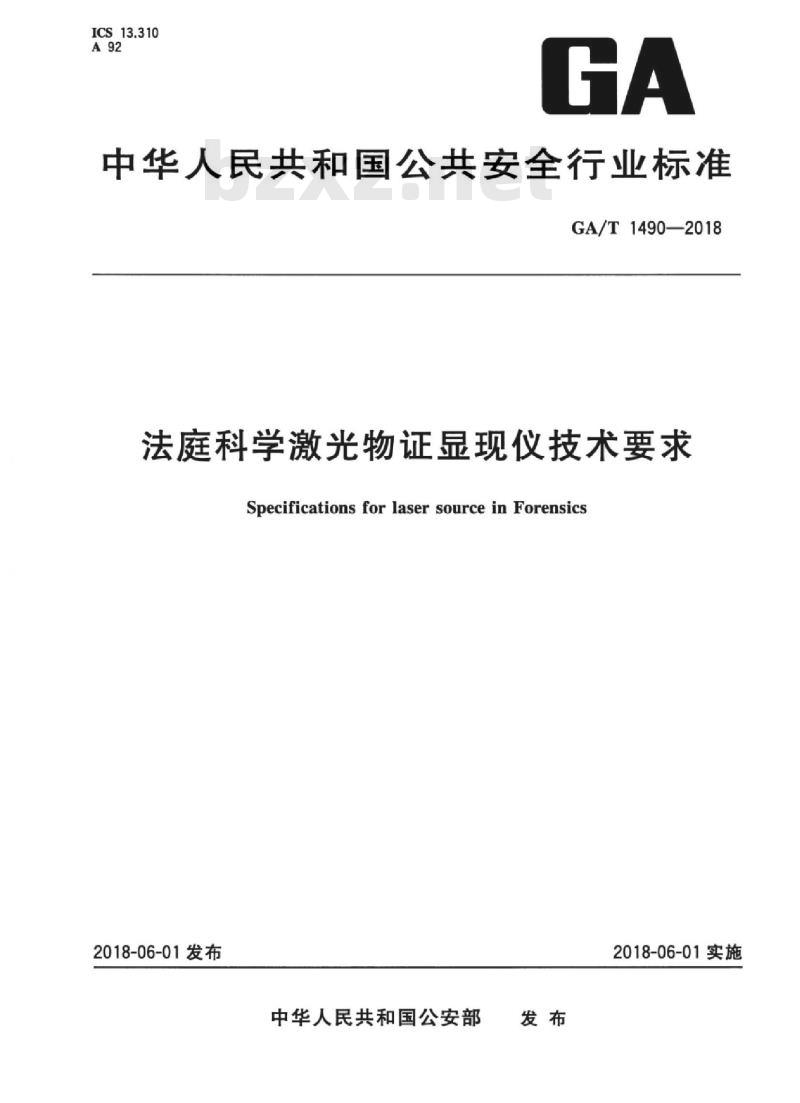

【GA公共安全标准】 法庭科学激光物证显现仪技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T1490—2018
法庭科学激光物证显现仪技术要求Specifications for laser sourcein Forensics2018-06-01发布
中华人民共和国公安部
2018-06-01实施

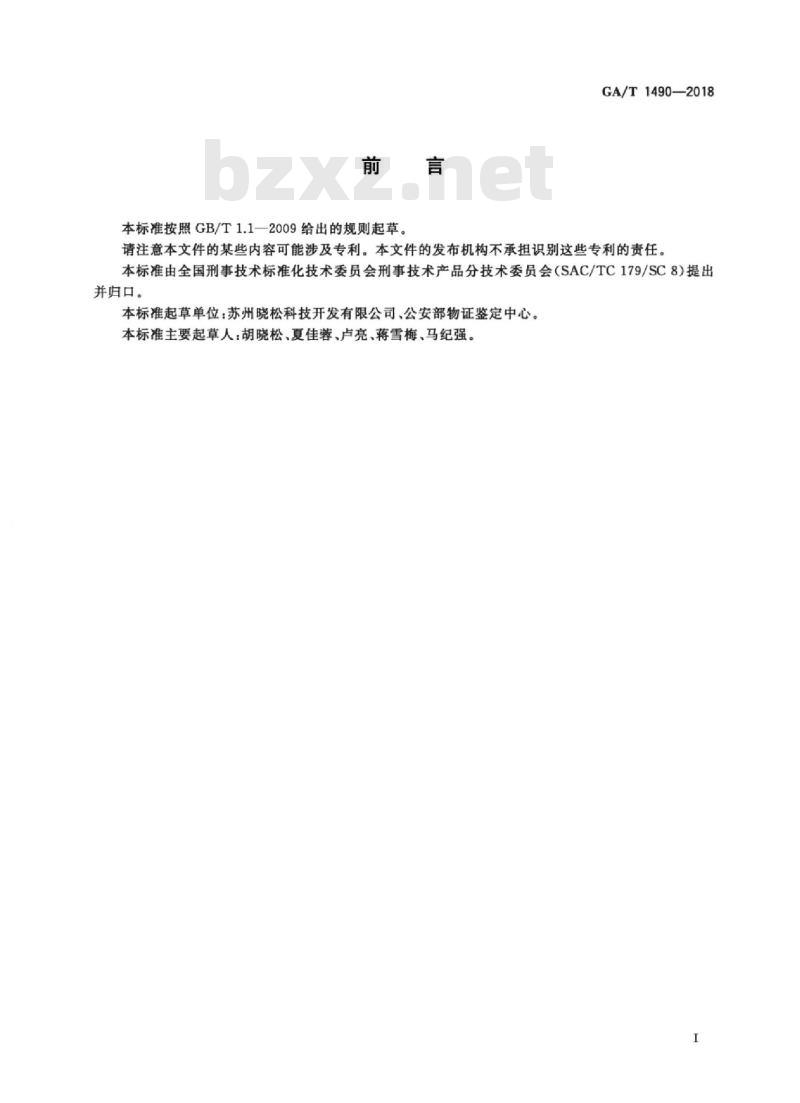

本标准按照GB/T1.1一2009给出的规则起草。GA/T1490—2018
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会刑事技术产品分技术委员会（SAC/TC179/SC8）提出并归口。
本标准起草单位：苏州晓松科技开发有限公司、公安部物证鉴定中心。本标准主要起草人：胡晓松、夏佳蓉、卢亮、蒋雪梅、马纪强。法庭科学激光物证显现仪技术要求GA/T1490—2018

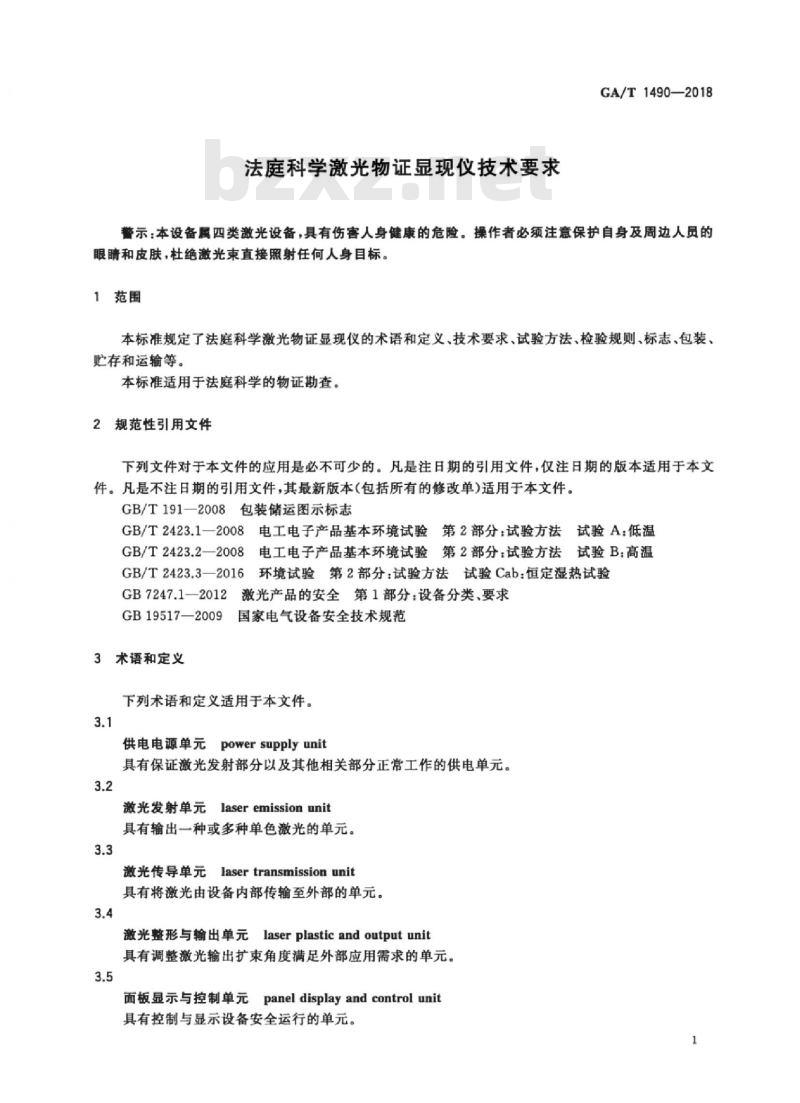

警示：本设备属四类激光设备，具有伤害人身健康的危险。操作者必须注意保护自身及周边人员的眼晴和皮肤，杜绝激光束直接照射任何人身目标。1范围
本标准规定了法庭科学激光物证显现仪的术语和定义，技术要求，试验方法，检验规则，标志，包装，贮存和运输等。
本标准适用于法庭科学的物证勘查。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T2423.1一2008电工电子产品基本环境试验第2部分：试验方法试验A：低温GB/T2423.2一2008电工电子产品基本环境试验第2部分：试验方法试验B：高温GB/T2423.3—2016
环境试验第2部分：试验方法试验Cab：恒定湿热试验GB7247.1—2012
2激光产品的安全第1部分：设备分类、要求9国家电气设备安全技术规范
GB195172009
3术语和定义
下列术语和定义适用于本文件。3.1
power supply unit
供电电源单元
具有保证激光发射部分以及其他相关部分正常工作的供电单元。3.2
laser emission unit
激光发射单元
具有输出一种或多种单色激光的单元。3.3
激光传导单元lasertransmissionunit具有将激光由设备内部传输至外部的单元。3.4
激光整形与输出单元laserplasticandoutputunit具有调整激光输出扩束角度满足外部应用需求的单元。3.5
面板显示与控制单元paneldisplayandcontrolunit具有控制与显示设备安全运行的单元。1
GA/T1490—2018

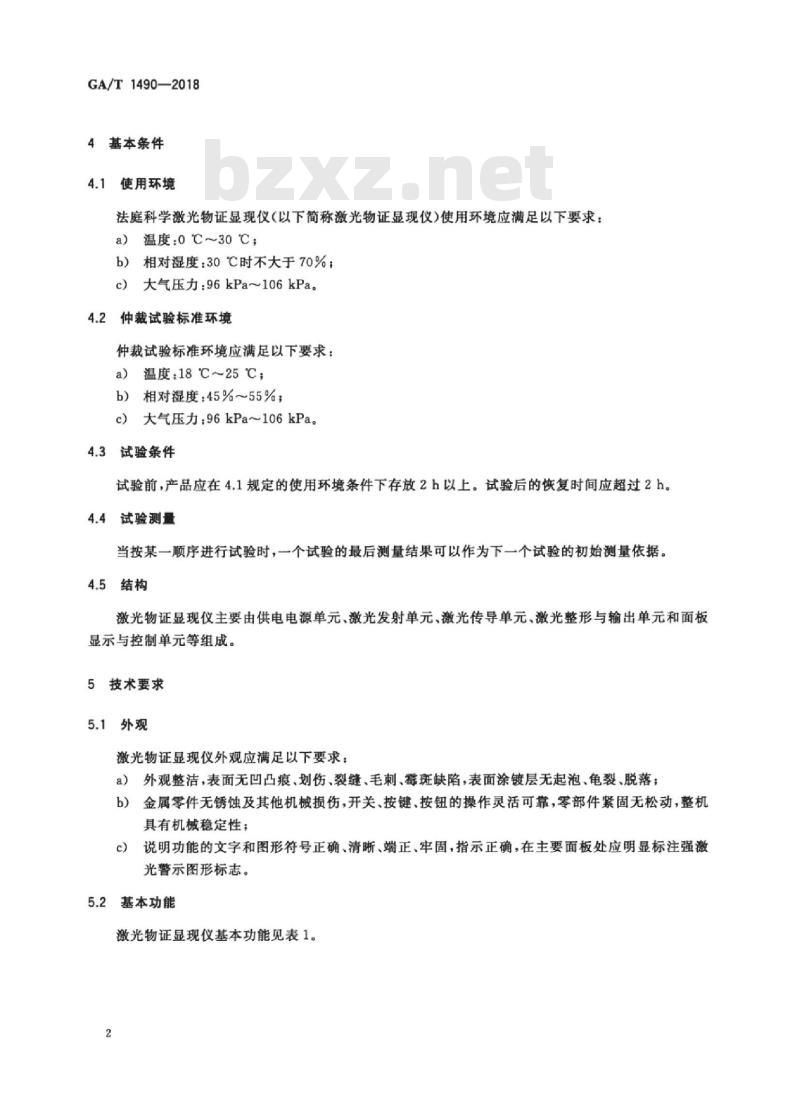

4基本条件
4.1使用环境
法庭科学激光物证显现仪（以下简称激光物证显现仪）使用环境应满足以下要求：a）温度：0℃～30℃；
b）相对湿度：30℃时不大于70%；c）
大气压力：96kPa~106kPa
4.2仲裁试验标准环境
仲裁试验标准环境应满足以下要求：温度：18℃~25℃；
相对湿度：45%~55%；
大气压力：96kPa~106kPa。
4.3试验条件
试验前，产品应在4.1规定的使用环境条件下存放2h以上。试验后的恢复时间应超过2h。4.4试验测量
当按某一顺序进行试验时，一个试验的最后测量结果可以作为下一个试验的初始测量依据。4.5结构
激光物证显现仪主要由供电电源单元、激光发射单元、激光传导单元、激光整形与输出单元和面板显示与控制单元等组成。
5技术要求
5.1外观
激光物证显现仪外观应满足以下要求：外观整洁，表面无凹凸痕、划伤、裂缝、毛刺、斑缺陷，表面涂镀层无起泡、龟裂、脱落：a
b）金属零件无锈蚀及其他机械损伤，开关、按键、按钮的操作灵活可靠，零部件紧固无松动，整机具有机械稳定性：
说明功能的文字和图形符号正确、清晰、端正、牢固，指示正确，在主要面板处应明显标注强激c
光警示图形标志。
5.2基本功能

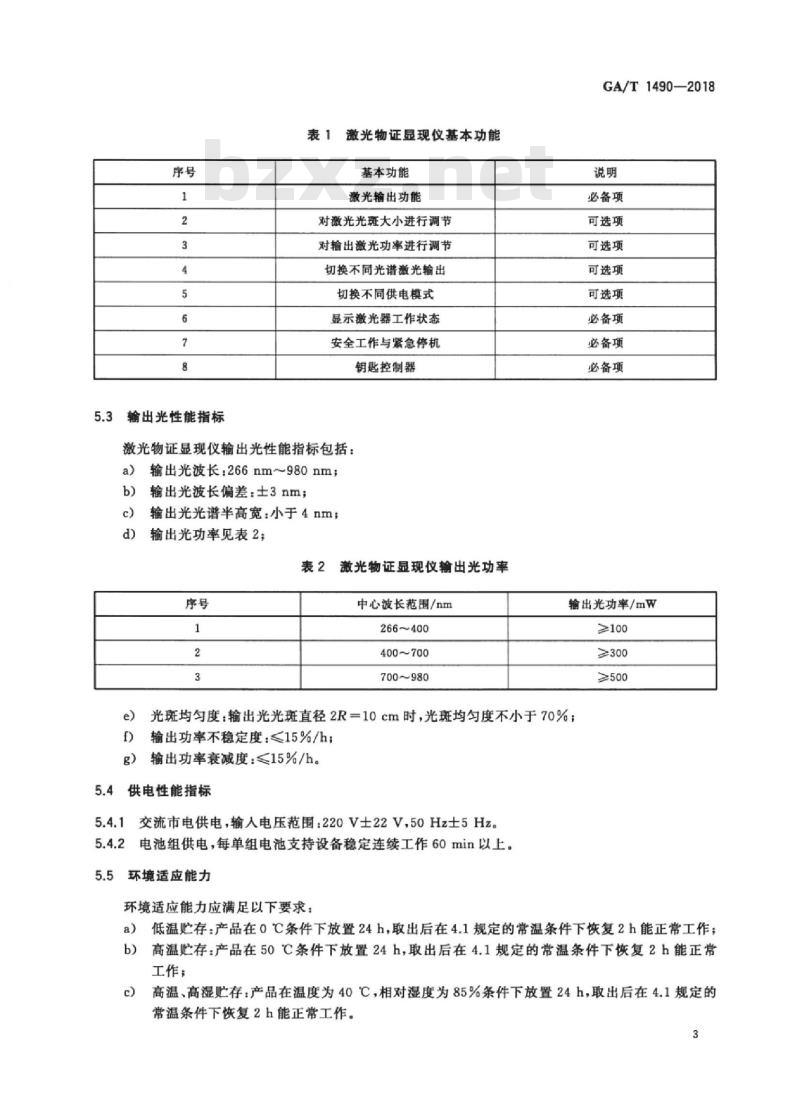

激光物证显现仪基本功能见表1。2
输出光性能指标
激光物证显现仪基本功能
基本功能
激光输出功能
对激光光斑大小进行调节
对输出激光功率进行调节
切换不同光谱激光输出
切换不同供电模式
显示激光器工作状态
安全工作与紧急停机
钥匙控制器
激光物证显现仪输出光性能指标包括：a)
输出光波长：266nm~980nm
输出光波长偏差：士3nm；
输出光光谱半高宽：小于4nm；
输出光功率见表2
表2激光物证显现仪输出光功率
中心波长范围/nm
266~400
400~700
700~980
GA/T1490—2018
必备项
可选项
可选项
可选项
可选项
必备项
必备项
必备项
输出光功率/mW
光斑均匀度：输出光光斑直径2R=10cm时，光斑均度不小于70%；输出功率不稳定度：≤15%/h；
输出功率衰减度：≤15%/h。
供电性能指标
交流市电供电，输人电压范围：220V士22V，50Hz士5Hz。电池组供电，每单组电池支持设备稳定连续工作60min以上。环境适应能力
环境适应能力应满足以下要求：a)
低温贮存：产品在0℃C条件下放置24h，取出后在4.1规定的常温条件下恢复2h能正常工作；高温贮存：产品在50℃条件下放置24h，取出后在4.1规定的常温条件下恢复2h能正常工作：
高温，高湿贮存：产品在温度为40℃，相对湿度为85%条件下放置24h，取出后在4.1规定的常温条件下恢复2h能正常工作。3
GA/T1490—2018
5.6电气安全
在4.1规定的环境温度下泄漏电流小于0.75mA，电气强度应承受频率50Hz或60Hz的1750V电压1min，不出现击穿。
机械环境适应能力
可以满足X、Y、Z3个方向、正弦波形式、35次/s、1.5mm振幅连续5min振动。停止振动后，可以立即启动工作。
5.8整机工作能力
5.8.1使用市电供电的产品，应可以连续8h不间断工作。5.8.2使用电池组供电的产品，应满足5.4.2的要求。6试验方法
6.1外观
激光物证显现仪外观应判定是否满足5.1的要求。6.2基本功能
目视及使用激光物证显现仪，判定是否具有表1中的必备项功能。6.3输出光性能指标
激光物证显现仪输出光性能指标应按以下方法进行试验：a）
输出光波长测定：使用光谱仪，在激光输出镜头前端测定输出光波长。输出光波长偏差测定：使用光谱仪，在激光输出镜头前端测定输出光波长偏差。b)
输出光光谱半高宽测定：使用光谱仪，在激光输出镜头前端测定输出光光谱半高宽。d)
输出光功率测定：使用光功率计在激光输出镜头前端测定输出光功率。e
输出光光斑均匀度测定：当受检样品输出光光斑直径2R=10cm时，检测光斑中心辐照度值及R=4cm处的辐照度值，按式（1）计算光斑均匀度0，判定结果是否符合5.3e）的要求。?=(1
幅照度最大值一幅照度最小值
幅照度最大值十幅照度最小值】..
f）输出功率不稳定度测定：在4.1规定的条件下，连续开机工作时，使用光功率计在激光输出镜头前端，每10min测定一次激光输出功率值，总测量时间为60min，计算输出功率平均值，查出最大值，最小值，按式（2）计算出输出功率不稳定度，判定结果是否符合5.3的要求，输出功率不稳定度一最大值一最小值！／平均值(2)
输出功率衰减度测定：在4.1规定的条件下，连续开机工作时，使用光功率计在激光输出镜头g）
前端测定激光输出功率初始值和终止值。测量时间为60min，按式（3)计算输出功率衰减度，判定结果是否符合5.3g）的要求。输出功率衰减度三初始值一终止值/平均值6.4供电性能指标
6.4.1电压适应范围测定：把激光物证显现仪电源输人端接人可以调整电压变化的电源，判定结果是否符合5.4.1的要求；
GA/T1490—2018
6.4.2电池组供电时间测定：把激光物证显现仪电源输人端接人供电电池组，判定结果是否符合5.4.2的要求。
6.5环境适应能力
激光物证显现仪环境适应能力应满足以下要求：a）低温贮存：按GB/T2423.1一2008规定的方法执行，试验后判定结果是否符合5.5a)的要求；b）高温贮存：按GB/T2423.2一2008规定的方法执行，试验后判定结果是否符合5.5b）的要求；高温、高湿贮存按GB/T2423.3一2016规定的方法执行，试验后判定结果是否符合5.5c）的要求。
6.6电气安全要求
工作温度下的泄漏电流和电气强度按GB19517一2009规定的方法执行，试验后判定结果是否符合5.6的要求。
6.7机械环境适应能力
将受检样品固定在振动台上，分别在X，Y.Z3个方向施加正弦振动，振动幅度为1.5mm。振动频率依次为10Hz、35Hz、10Hz，每次振动5min。试验后，受检样品无器件松动，判定结果是否符合5.7的要求。
6.8整机工作能力
6.8.1使用市电供电时，开机连续运行，判定结果是否符合5.8.1的要求。6.8.21
使用电池组供电时，开机连续运行，判定结果是否符合5.8.2的要求。7检验规则
7.1型式检验
7.1.1在试验样品完成后、批量生产前应进行型式检验。在设计定型时也应进行型式检验。当主要设计、工艺、材料及零部件更换或停产后恢复生产时也应进行型式检验。7.1.2按照第5章中全部要求进行检验，符合全部指标要求的激光物证显现仪即为合格产品。7.1.3型式检验出现不合格项时，应停止生产，分析原因，找出问题，制定解决方案，重新试验合格后，方能投人生产。
7.2出厂检验
7.2.1出厂检验是保持产品质量合格性的检验。激光物证显现仪采用逐台检验，项目包括：a）光学指标检验；
b）电气指标检验；
c）外观检验。
7.2.2出厂检验项目全部合格，激光物证显现仪允许入库、销售。若出现不合格项，允许复检直至合格，电气指标不充许复检。
7.2.3光学指标检验表和电气指标检验表见附录A。5
GA/T1490—2018
8标志、包装、贮存和运输
8.1标志
在激光物证显现仪本体上应有以下标志：a）激光物证显现仪名称。
b）激光物证显现仪型号。
技术指标。
在激光物证显现仪本体明显位置放置安全警示标志，如图1所示。d
当心激光
Cautlon,laser
图1强激光图形标志
1）强激光图形标志规格尺寸符合GB7247.1一2012要求；2）警告性提醒文字，本设备属四类激光设备，具有伤害人身健康的危险。操作者必须注意保护自身及周边人员的眼睛和皮肤，杜绝激光束直接照射任何人身目标。e）包装储运图示符号应符合GB/T191一2008的规定。f）产品执行标准编号。
2包装
激光物证显现仪采用防潮包装袋直接套封包装，防潮隔湿8.2.2
激光物证显现仪采用双层包装形式：a)
激光物证显现仪的内包装采用防潮密封箱包装。激光物证显现仪和内包装箱之间应填充缓冲防震填充物。内包装上应印刷激光物证显现仪名称、型号、制造厂商标识：b）激光物证显现仪的外包装应采用硬质瓦楞纸板箱包装。内、外包装之间应隔垫缓冲填充物。8.3贮存
激光物证显现仪应放置在干燥处，避免潮湿。8.3.2激光物证显现仪应能在常规仓库中存放1年。8.4运输
8.4.1搬运过程要求轻搬轻放，避免颠簸和冲击。8.4.2激光物证显现仪运输满足常规公路、铁路、航空运输形式。6
A.1光学指标检验表见表A.1。
检验项
检验值
输出光波长/nm
附录A
（规范性附录）
光学指标检验表和电气指标检验表表A.1光学指标检验表
输出光光谱半
高宽/nm
电气指标检验表见表A.2。
输出光功率/W
输出光光斑
均匀度
电气指标检验表
检验项下载标准就来标准下载网
检验值
输人电压/V
市电供电稳定工作时间/h
GA/T1490—2018
输出功率
不稳定度
输出功率
衰减度
电池组供电稳定工作时间/min
