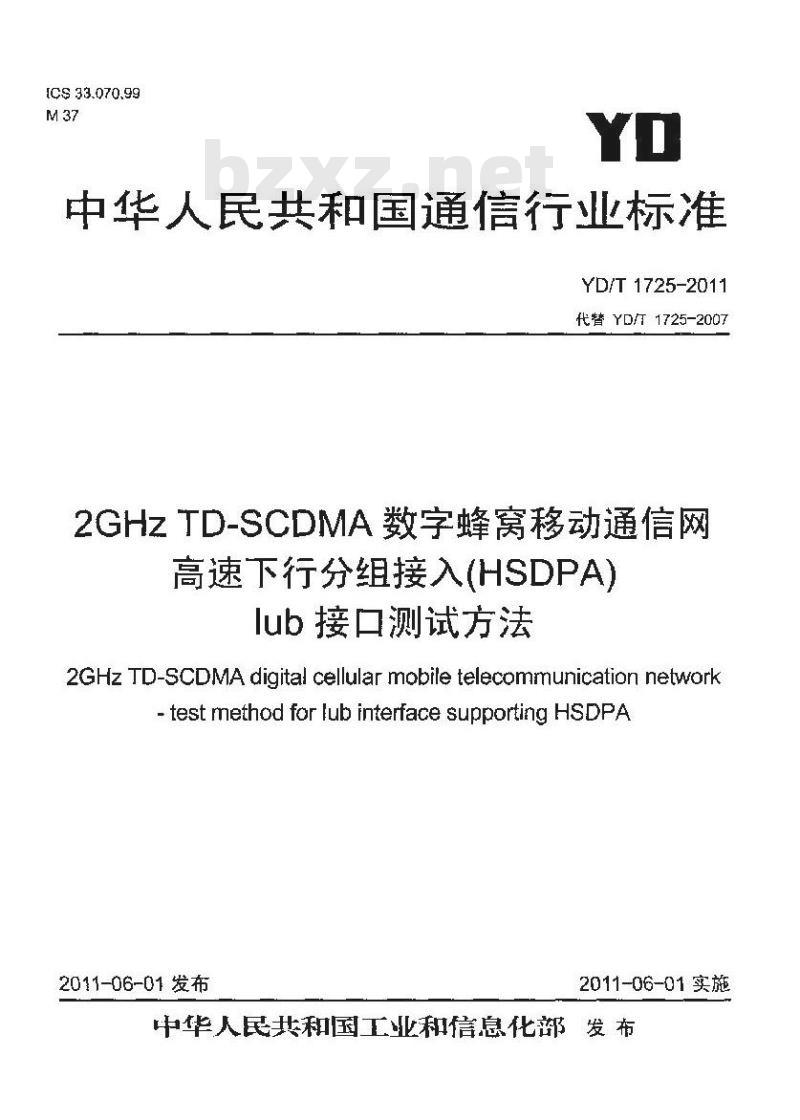

【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网高速下行分组接入(HSDPA) lub 接口测试方法

ICS 33.070.99
中华人民共和国通信行业标准
YD/T 1725-2011
代替YD/1725-2007
2GHZTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）
lub接口测试方法
2GHz TD-SCDMA digitad cellular mobile telecommunication network-test method for lub interface supporting HSDPA2011-06-01 发布
2011-06-01实施
中华人民共和国工业和信息化部发布前
范围·
2规范性用文件·

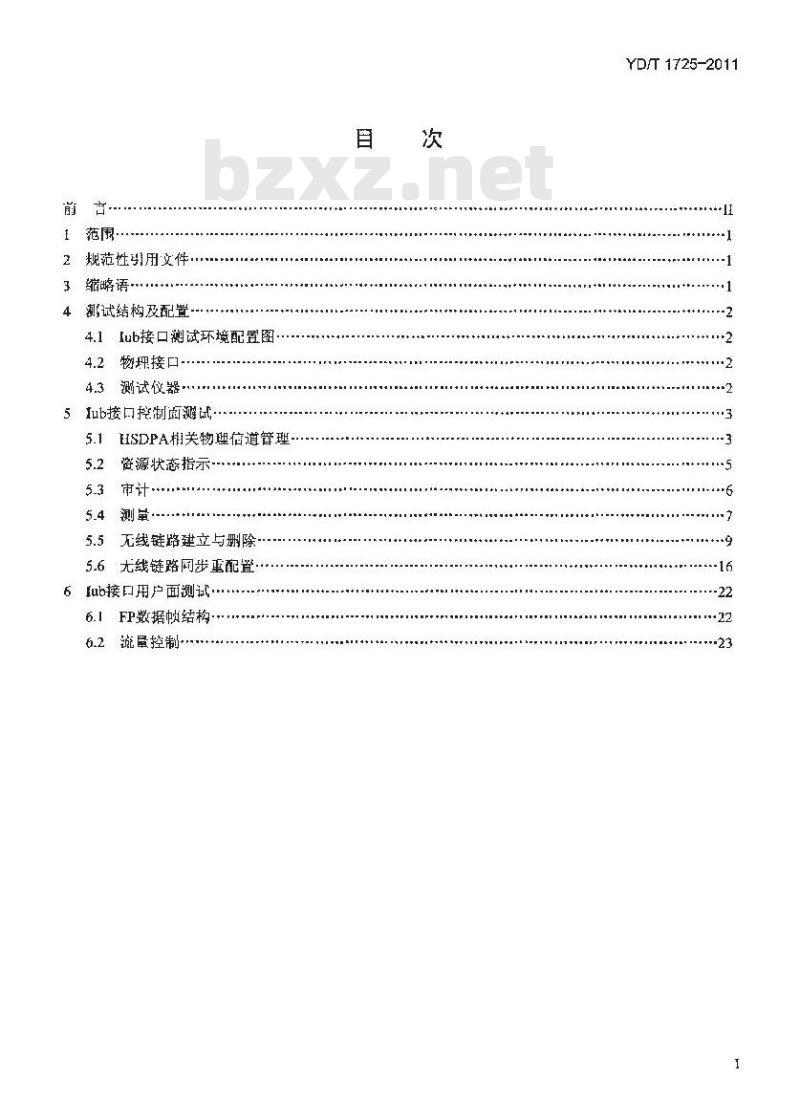

缩略语
4测试结构及配置
4.1lub接口试环境配置图·
4.2物埋接口
4.3测试仪器
5Iub接口挖制面溅试
5.1ESDPA相关物理信道管理-
5.2资源状态指示
5.3市计
5.4测量·
5.5无线链路建立与删除-
5.6无线链路同步重配置·
6lub接口用户面测试.
6.1FP数据顿结构-
流量控制·
TTKONKAA
YD/T 1725-2011
YD/T 1725-2011

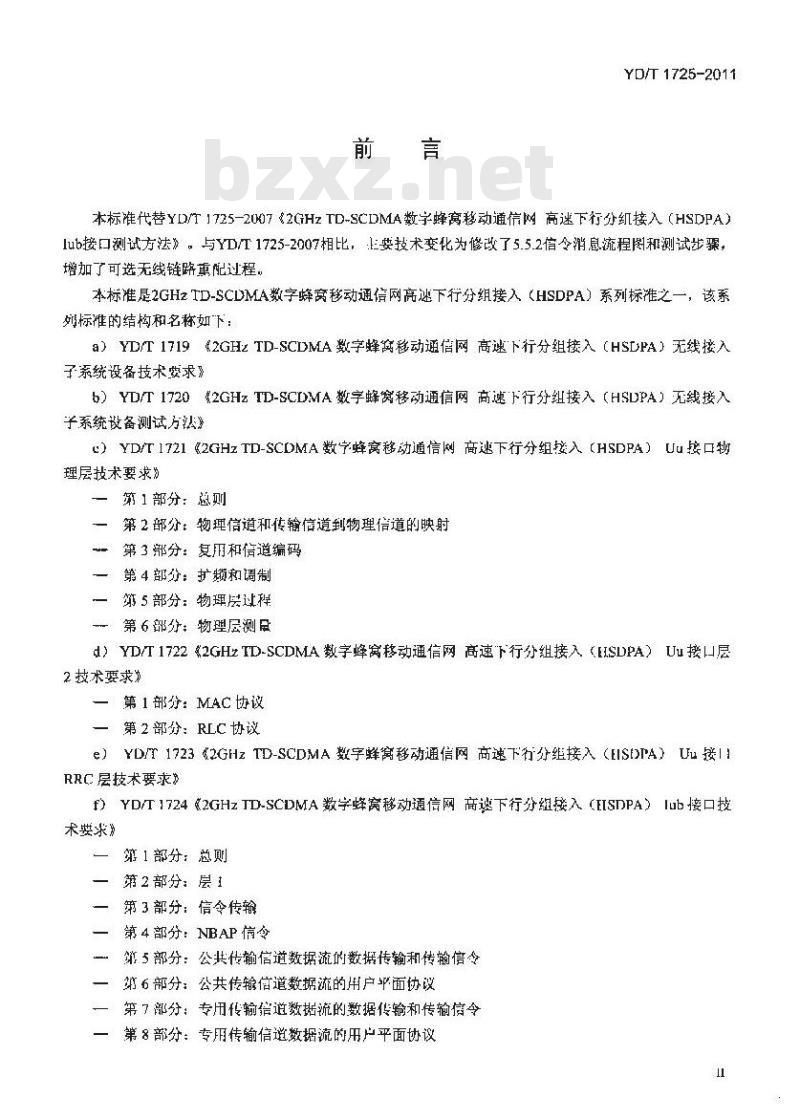

本标准代替YD门1725-2007&2GHzTD-SCDMA数字蜂窝移动通信网高速下行分红接入（HSDPA）lub接口测试方法》。与YD/T1725-2007相比，要技术变化为修改了5.5.2信令消息流程图和测试步骤，增加了可选无线链路惠配过程，本标准是2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）系列标准之一，该系刻标的结构和名称如下：
a）YD/T1719&2GHzTD-SCDMA数字蜂离移动通信网高速下行分组接入（HSDPA）无线接入子系统设备技术要求》
b）YD/T17202GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）死线接入子系统设备测试方法
心）YD/T1721《2GHzTD-SCDMA数字蜂窝移动通信网商速下行分组接入（HSDPA）Uu接口物理层技术要求》
第1部分：总则
一第2部分：物理信道和传输信道到物理信道的映射第3部分：复用和信道编码
一第4部分：扩频和调制
一第5部分：物理层过程
第6部分：物理层测月
d）YD/T17222GHzTD-SCDMA数字峰窝移动通信网高速下行分组接入（EISLDPA）Uu接口层2技术要求》
第1部分：MAC协议
第2部分：RLC 协议
e）YD/T1723《2GHzTD-SCDMA数字蜂寓移动通信网商速下行分组接入（EISI)PA）Uu接I!RRC层技术要求》
f）YD/T1724≤2GHzTD-SCDMA数字蜂窝移动通信网商遇下行分组接入（EISDPA）Iub接口术要求》
第1部分：总则
第2部分：层1
第3部分：信令传输
第4部分：NBAP信令
第5部分：公共传输信道数据流的数据传输和传输信令一：第6部分：公共传输信道数据流的用户平面协设第了部分：专用传输信道数据流的数据传输和传输信令第8部分：专用传输信道数据流的用户平面协议11
TTTKNTKACA
YD/T1725-2011

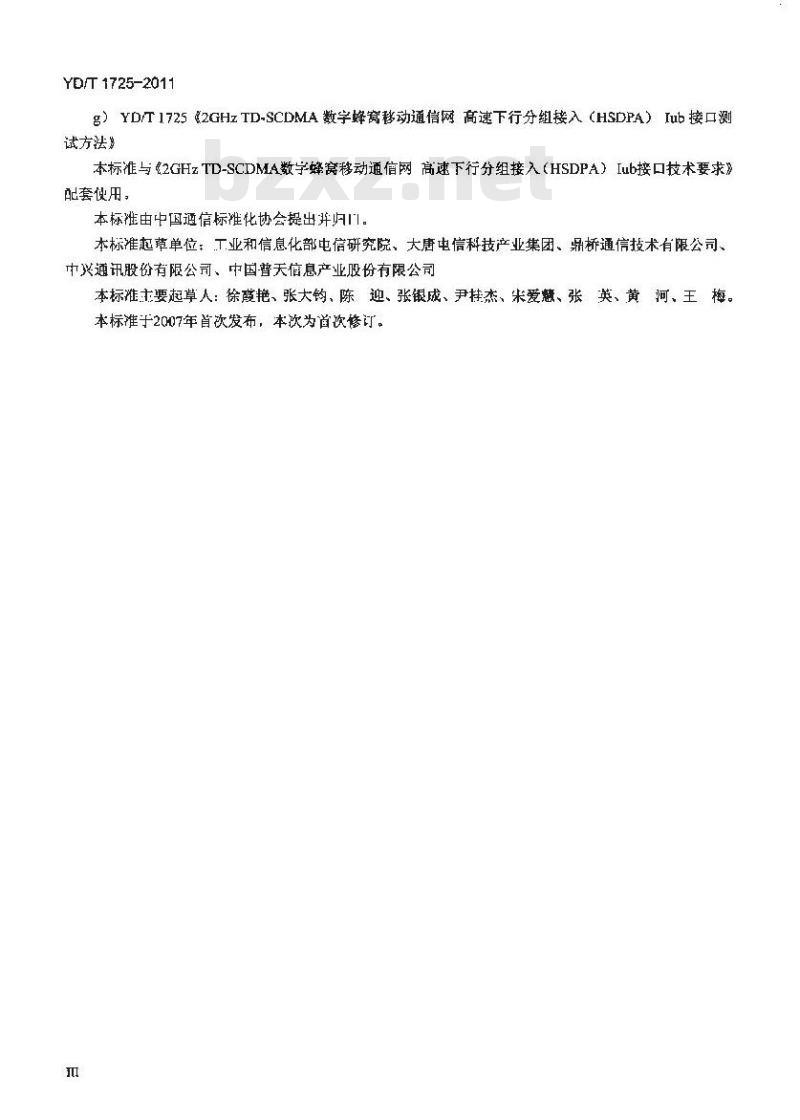

g）YD/T1725《2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）Iub接口测试方法
本标准与2GHzTD-SCDMA数学蜂富移动通信网高速下行分组接入（HSDPA）Iub接口技术要求》配套使用，
本标雅由中国通信标准化协会提出并归。本标准起草单位：工业和信息化部电信研究院、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司本标雅士要起草人：徐薛艳、张大钧、陈、迎、张银成、尹挂杰、来爱、张：英、黄河、王：梅。本标准于2007年首次发布，本次为曾饮修订。TTTKANYKACA

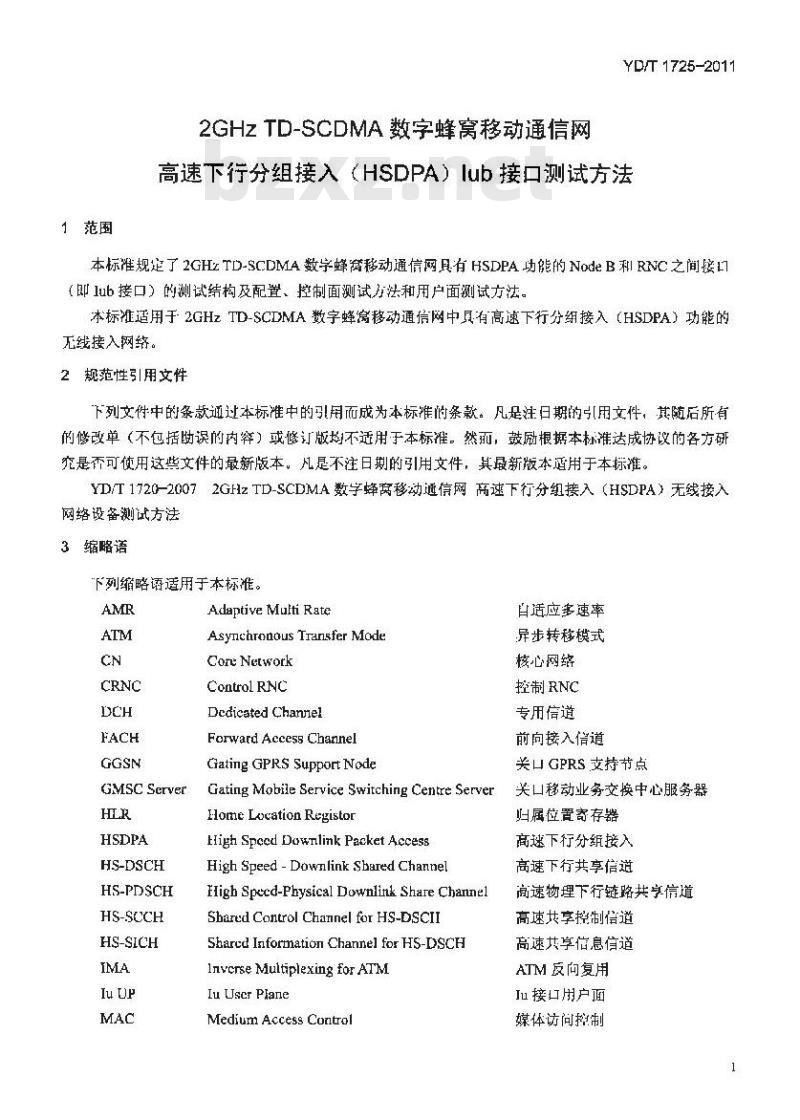

1范围
2GHzTD-SCDMA数字蜂窝移动通信网YD/T 1725-2011
高速下行分组接入（HSDPA）lub接口测试方法本标准规定了2GHzTD-SCDMA数享蜂离移动通信网具有HSDPA功能的NodeB利IRNC之间接LT（即lub接口）的测试结构及配置、控制面测试方法和用户面测试方法。本标准适用于2GHzTD-SCDMA数字蜂泻移动通信网中具有高速下行分组接入（HSDPA）功能的无线接入网络。
2规范性引用文件
下列文件中的条款证过本标准中的引用而成为本标准的条款。凡是注日期的引[用文件，其随后所有的修改单（不包括助误的内穿）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日划的引用文件，其最新版本适用于本标准。YD/T1720-20072GHzTD-SCDMA数蜂窝移动通信网高速下行分组接入（HSDPA）无线接入网络设备测试方法
3缩略语
下列缩略语适用于本标准。
GMSC Server
HS-DSCH
HS-PDSCH
HS-SCCH
HS-SICH
Adaptive Mulfi Rate
Asynchronous Transfer Mode
Core Network
Control RNC
Dcdicated Channel
Forward Access Channel
Gating GPRS Support Node
Gating Mobile Service Switching Centre ServerHome Location Registor
High Spcod Downlink Packet AecessHigh Speed - Downlink Shared ChannelHigh Speed-Physical Downlink Share ChannelShared Control Channel for HS-DSCIISharcd Information Channel for HS-DSCHlnvcrse Multiplexing for ATMlu UscrPlane
Medium Access Control
TTTKAONTKACA
自适应多速率
异步转移模式
核心网络
控制RNC
专用信道
前向接入信道
关口GPRS支持节点
关口移动业务交换中心服务器
归属位置寄存器
商速下行分组接入
高速下行共享信道
高速物理下行链路共享信道
高速共享控制信道
高速共享信息信道
ATM反向复用
Iu接山用户面
媒体访问控制
YD/T 1725-2011
MSC SerVET
Node B
TD-SCDMA
4测试结构及配置
Media Gateway
Mobile Service Switching Centre ServerNode B Application Part
Node B
Public Switch Telephone NetworkRadio Network Controller
Radio Resource Control
Serving GPRS Support Node
Synchronous Transfer Mode 1
Time Division Duplex
User Equipment
User-to-Network Interiace
Uplink Pilot Channel
Universal Terrestrial RadioAccessNetwork媒体网关
移动业务交换中心服务器
NodeB应用部分
节点B
公用电话交换网
无线网络控制器
无线资源控制
服务 GPRS 支持节点
同步传输模式1
时分双工
用户设备
用户网络接口
上行导频信道
逆用陆地无线接入网络
TimeDivision-Synchronization CodeDivision时分同步码分多址接入Multiple Access
4.1lub接口测试环境配重图
测试系统由核心网络（CN）、无线网络控制器（RNC）、NodeB、信令测试仪、测试用UE和操作维护组成。图！为[ub接口测试系统的最小配置。监测仪表(uab)
4.2物理接口bZxz.net
Node B
.T..........
kG)MSC Server
图1lub接口测试配置
物理接口可以采用E1接口或STM-1光接口。GGSN
Intetbet
E1接口可以选择75S2非平衡接口利1202平衡接口，满足ITU-T标准G.703、G.704。选用E1物理接口时，应支持UNI和[MA两种协议。
4.3测试仪器
4.3.1测试终端
制试终端至少具有以下的功能：a）支持AMR语音编码：
b）支持硬切换和接力切换：
C）具有HSDPA功能，
TTTKANTKACA
4.3.2协议分析仪
YD/T 1725-2011
在测试中，从Iub接口点监测信令流程。通过协议分析仪来监测和分析ub接口上的信令流程和消息，此协改分析仪需具备分析Iub接口控制面和用户面协议的能力。本标准中所是出的测试触发条件均为建议使用的方法，测试流程中的Uu接口相关信令供参考5lub接口控制面测试
5.1HSDPA相关物理信道管理
测试编号：5.1.1
目：HSDPA相关物理信道管理
分项H：HSDPA的关物理信道建立测试预置条件：
a）NodeB中小区已经建立：
b）通过操作维护（OMC）或其他方式触发小区建立过程测试流程：
预期结果：
PHYSICAL SHARED CHANNFL,
RECONFIGURATION RFQUEST
PHYSICALSHARED CHANNEL
RECONTIGURATIONRESPONSE
） 在 CRNC 间 Node B 发送的 NBAP 消息\PHYSICAL SHARED CHANNEL RECONFIGURATIONREQUEST\+:
1) “\HS-PDSCH TDD Information\ IE 中包含\DL Timeslot and Code Information LCR\ IE, \Add toHS-SCCHResourcePoolIE包含\HS-SCCHInfornationLCR\IE等：2）对多载波 HSDPA 系统,“HS-PDSCII TDD Infurmation\IE 中包含\DL Timeslot and Code InformationLCR per UARFCN\IE, “\Add to HS-SCCH Resource Pool\IE 中包含*HS-SCCH Infornation LCR\, 且“HS-SCCHInfornation LCR\包含\UARFCN\IEb）该过程结束后，该小区中应已为ISDPA相关的物理信道分配了相应资源TTTKANTKACA
YD/T1725-2011
测试编号：5.1.2
H：HSDPA 相关物理信道管理
分项目：删除HS-PDSCH信道和 HS-SCCH信道测试预置条件：
a）NodeB中小区巴经建立
b）小区中凹建立HSDPA的相关物理信道HS-PDSCH和HS-SCCH测试流程：
预期结果：
PHYSICALSHAREDCHANNEL
RECONFIGURATIONRFOUEST
PHYSICALSHAREDCHANNEL
RECONFIGURATION RESPONSE
Node B
a） 在 CRNC 间 Node B 发送的 NBAP 消息“PHYSICAL SHARED CHANNEL RECONFIGURATIONREQUEST\中：
1>“HS-PDSCH TDD Infornatian\ IE 中不包括*DL Timeslot and Code Infomation LCR\ E， 而消息中包含\Delete from HS-SCCH Resource Pool'1E:2）对多载波HSDPA系统，\HS-PDSCH TDD Informaticn\IE 中不包括*DLTimeslot and Code InformationLCRperUARFCN\E，而消息中包含\DeletefromHS-SCCHResourcePoolJE：b）该过程结束策后，该小区中已建议.的所有HS-PDSCH 资源、HS-SCCH 资源被删除TKNYKACA
5.2资源状态指示
测试编号：5.2.1
目：资源状态指示
分项H：HSDPA相关资源状态指示测试预置条件：
a）小区中已建有HSDPA相关的物理信道YD/T 1725-2011
b）通过小区中HS-DSCH资源的操作状态发生改变或其他力式，触发NodeB向CRNC发送此消息测试流程：
预期结果：
RESOURCESTATUSDICATTON
Node B
小区中HS-DSCH资源的改变，触发NodeB向RNC发送“RESOURCE STATUSINDICATION消息。消息中\Local Cell nforrhation\IE组包含\HSDPA Capability\IE,和/或\Cell Informalion'TE组包含“HS-DSCHResources Information\ IE 等TKNYKACA
YD/T 1725-2011
5.3审计
测试编号：5.3.1
项　月：审计
分项日：HSDPA相关资源的市计
测试预留条伴：
）已成功配置了小区，并成劫地执行了公共惜道建立流程：b）该小区已建有HSDPA相关的物理信道测试流程：
AUDIT REQUEST
AULTRESFUNSE
预期结果：
a】CRNC向Node B发送的消息\AUDITREQUEST\中的IE\Start ofAudit Sequence [ndicator\设为\start ofaudit sequence\:
b）NodeB向CRNC回复的消息“AUDITRHSPONSB\中，“LocalCellInfotmationTE纽包含\HSDPACapability\ IE, H值为\HSDPA Capable\;“Cell Information\TE 组包含 IE\HS-DSCH Resources Information\等TTTKANTKACA
5.4测量
测试编号：5.4.1（可送）
日：公共测量
分项：HSDPA相关公共测量
测试预置条件：
已成功配置了一个 HSDPA小区，完战了小区的HS-PDSCH和 HS-SCCH的资源分配测试流程：
YD/T 1725-2011
1）RNC发起HSDPA小区的公共测量，其中包含“未用作HS-PDSCH或HS-SCCH传输的所有码的载波发送动率\(transmitted carrier power of all codes not used for HS-PDSCH or HS-SCCH transmission).\HS-DSCH需求功率”（HS-DSCHRequiredPower）、“HS-DSCH提供比特率”（HS-DSCHProvidedBitRate)；其中*未末用作HS-PDSCH或HS-SCCH传输的所有码的载波发送功率\、\HS-DSCH需求功率\测量的报告准购可以是OnDemand、事件型或周期型：“HS-DSCH提供比特率\测量的报告准测可以是OrDemand或周期型；
2）NodeB收到RNC的公共测量初始化消息后，发送公共测景响应消息：3）符合测量报告要求后，Node B 问 RNC 发送相应测量报告消,息，RNC 收到 Node B 的测量报告RNC
预期结果：
COMMONHEASUREMENTINITIATONREQUESTCOMONJEASUREMENTINITIAFUNRESPONSECOMHON MFASEREMENT REPURI
NodeB公共测量初始化过程成功，NodeB 将按照RNC请求的测量上报方式进行公共测量上报YD/T1725-2011
澳试编号：5.4.2
项日：公共测量
分项日：UpPCII 于扰测量初始化及报告，测试预条件：
RNC、Node B 已常工作，小区已配置光毕测试流程：
1RNC向NodeB发送公共测量初始化消息，启动对“UpPCH干扰的测罩，测星报货则可以星立即型（ondemand）、事件型或周期型：2）NodeB收到RNC的公共测量初始化消息后，发送公共测量响应消息：3）符合测量报告要求后，NodeB向RNC发送相应测量报告消息：4）RNC收到NodeB的测量报告。
预期结果：
COMMON HEASUREMENT INITIATON REQUESTCOMOX JEASLREMENT INITIATON RESPONSECOMMON MEASCREMEST REPORT
）在ub接口上用倍令监诚仪监测到上述的信令交互；b）RNC问NodeB发送公共测量初始化消息NodeB
C）RNC收到NodeB发送COMMONMEASUREMENTINITIATIONRESPONSE消息：d）RNC 收到来自 Node B 的测量报告
