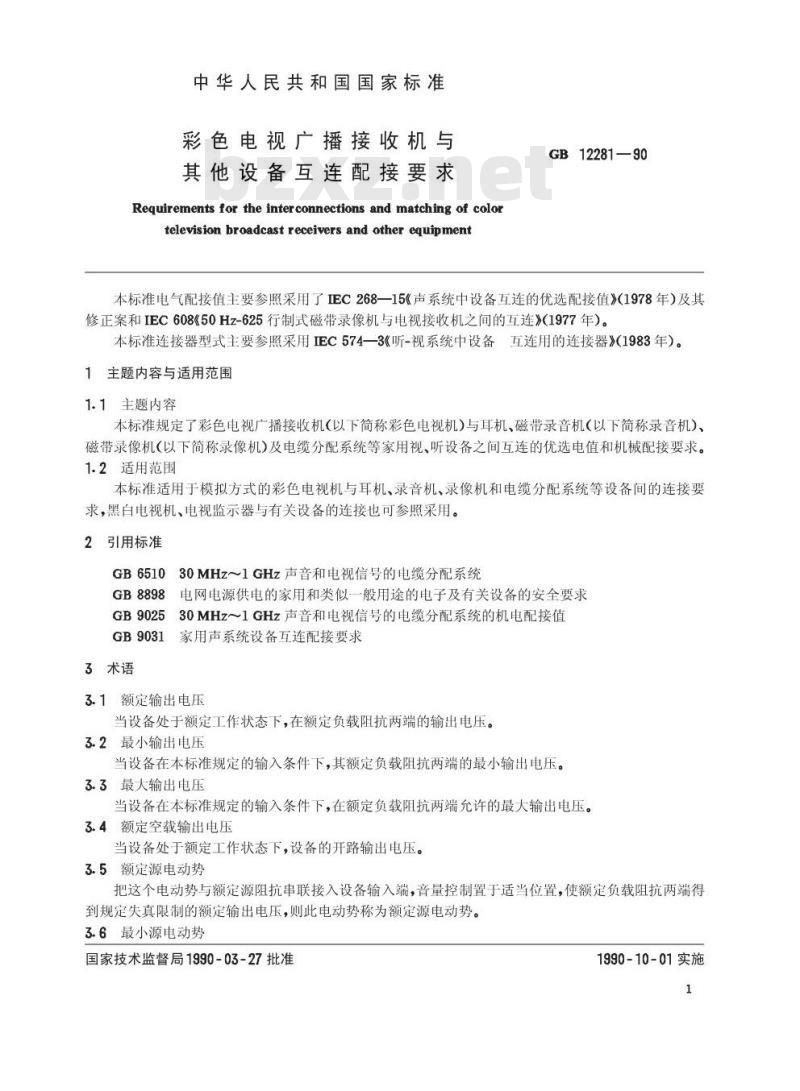

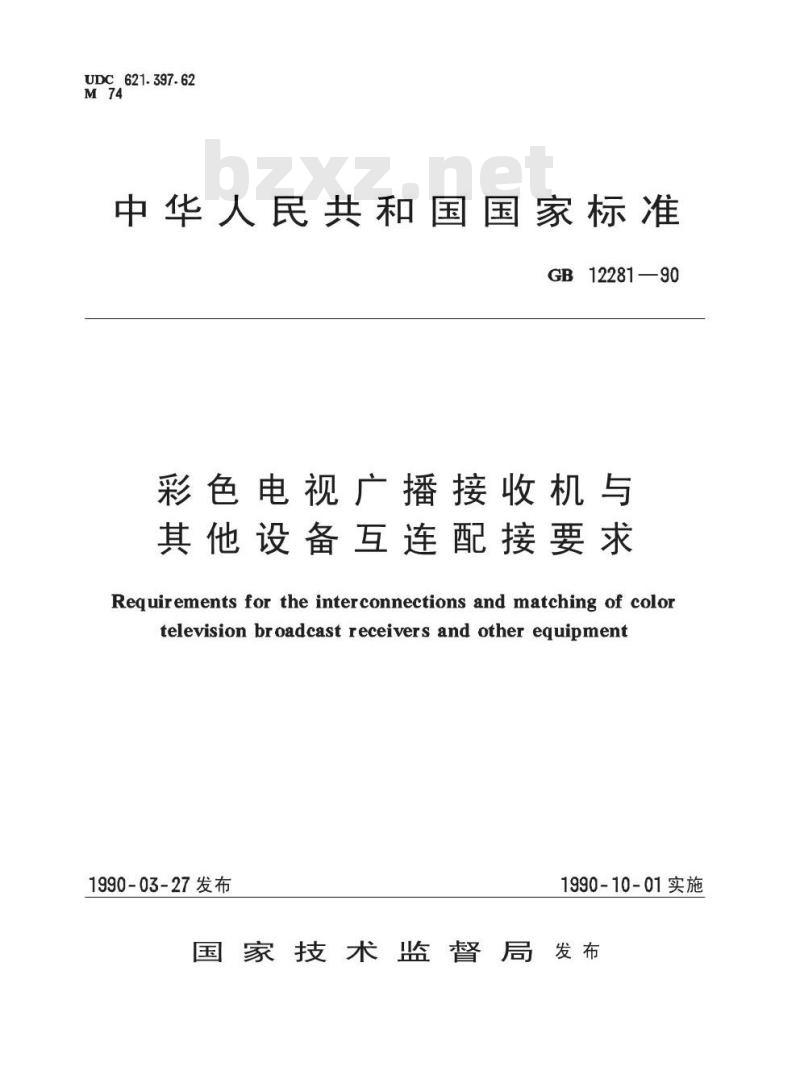

中华人民共和国国家标准
GB12281—90
彩色电视广播接收机与
其他设备互连配接要求
Requirements for the interconnections and matching of colortelevision broadcast receivers and other equipment1990-03-27发布
1990-10-01实施
国家技术监督局发布
中华人民共和国国家标准
彩色电视广播接收机与
其他设备互连配接要求
Requirements for the interconnections and matching of colortelevision broadcast receivers and other equipmentGB12281—90
本标准电气配接值主要参照采用了IEC268一15《声系统中设备互连的优选配接值》（1978年）及其修正案和IEC608《50Hz-625行制式磁带录像机与电视接收机之间的互连》(1977年）。本标准连接器型式主要参照采用IEC574一3《听-视系统中设备互连用的连接器》1983年）。1主题内容与适用范围
1.1主题内容
本标准规定了彩色电视广播接收机(以下简称彩色电视机)与耳机、磁带录音机(以下简称录音机)、磁带录像机（以下简称录像机)及电缆分配系统等家用视、听设备之间互连的优选电值和机械配接要求。1.2适用范围
本标准适用手模拟方式的彩色电视机与耳机、录音机、录像机和电缆分配系统等设备间的连接要求，黑白电视机、电视监示器与有关设备的连接也可参照采用。2引用标准
GB651030MHz～1GHz声音和电视信号的电缆分配系统GB8898电网电源供电的家用和类似一般用途的电子及有关设备的安全要求GB902530MHz～1GHz声音和电视信号的电缆分配系统的机电配接值GB9031家用声系统设备互连配接要求3术语
3.1额定输出电压
当设备处于额定工作状态下，在额定负载阻抗两端的输出电压。3.2最小输出电压
当设备在本标准规定的输入条件下，其额定负载阻抗两端的最小输出电压。3.3最大输出电压
当设备在本标准规定的输入条件下，在额定负载阻抗两端允许的最大输出电压。3.4额定空载输出电压
当设备处于额定工作状态下，设备的开路输出电压。3.5额定源电动势
把这个电动势与额定源阻抗串联接入设备输入端，音量控制置于适当位置，使额定负载阻抗两端得到规定失真限制的额定输出电压，则此电动势称为额定源电动势。3.6最小源电动势
国家技术监督局1990-03-27批准1990-10-01实施

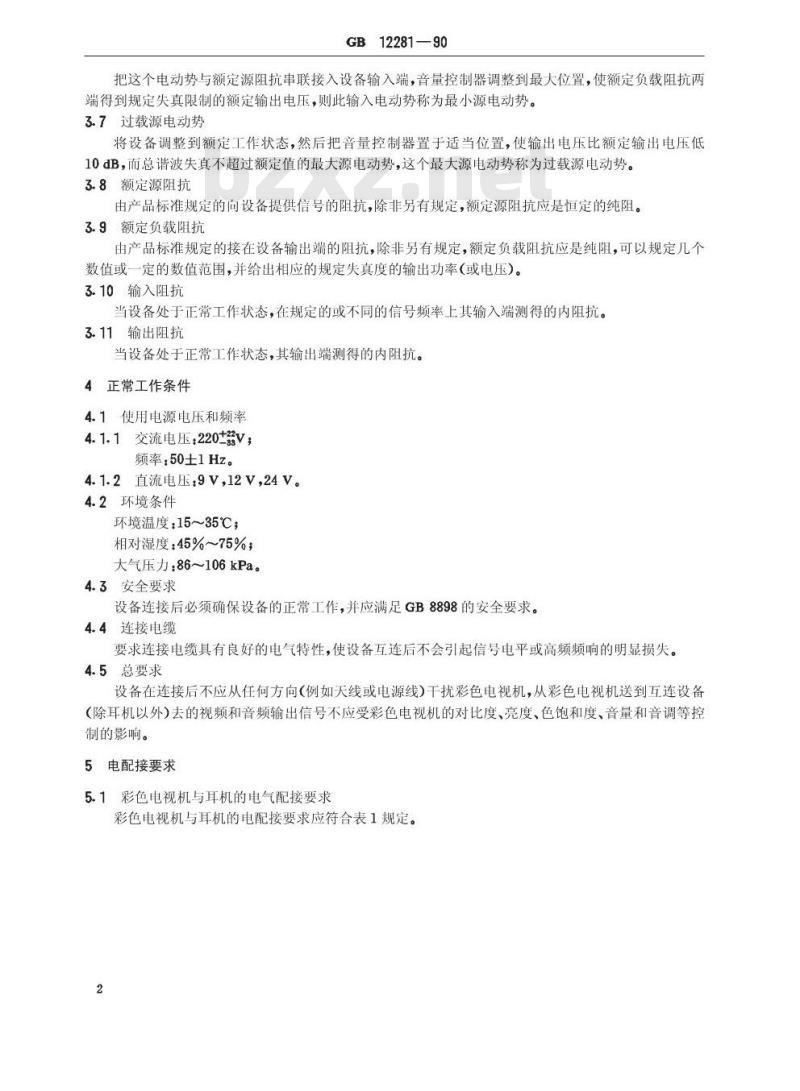

GB12281—90
把这个电动势与额定源阻抗串联接入设备输入端，音量控制器调整到最大位置，使额定负载阻抗两端得到规定失真限制的额定输出电压，则此输入电动势称为最小源电动势。3.7过载源电动势
将设备调整到额定工作状态，然后把音量控制器置于适当位置，使输出电压比额定输出电压低10dB，而总谐波失真不超过额定值的最大源电动势，这个最大源电动势称为过载源电动势。3.8额定源阻抗
由产品标准规定的向设备提供信号的阻抗，除非另有规定，额定源阻抗应是恒定的纯阻。3.9额定负载阻抗
由产品标准规定的接在设备输出端的阻抗，除非另有规定，额定负载阻抗应是纯阻，可以规定几个数值或一定的数值范围，并给出相应的规定失真度的输出功率(或电压)。3.10输入阻抗
当设备处于正常工作状态，在规定的或不同的信号频率上其输入端测得的内阻抗。3.11输出阻抗
当设备处于正常工作状态，其输出端测得的内阻抗。4正常工作条件
4.1使用电源电压和频率
4.1.1交流电压：220v；
频率50士1Hz。
4.1.2直流电压：9V12V24V。
4.2环境条件
环境温度：15~35℃；
相对湿度：45%~75%；
大气压力：86106kPa。
4.3安全要求
设备连接后必须确保设备的正常工作，并应满足GB8898的安全要求。4.4连接电缆
要求连接电缆具有良好的电气特性，使设备互连后不会引起信号电平或高频频响的明显损失。4.5总要求
设备在连接后不应从任何方向（例如天线或电源线)干扰彩色电视机，从彩色电视机送到互连设备（除耳机以外）去的视频和音频输出信号不应受彩色电视机的对比度、亮度、色饱和度、音量和音调等控制的影响。
5电配接要求

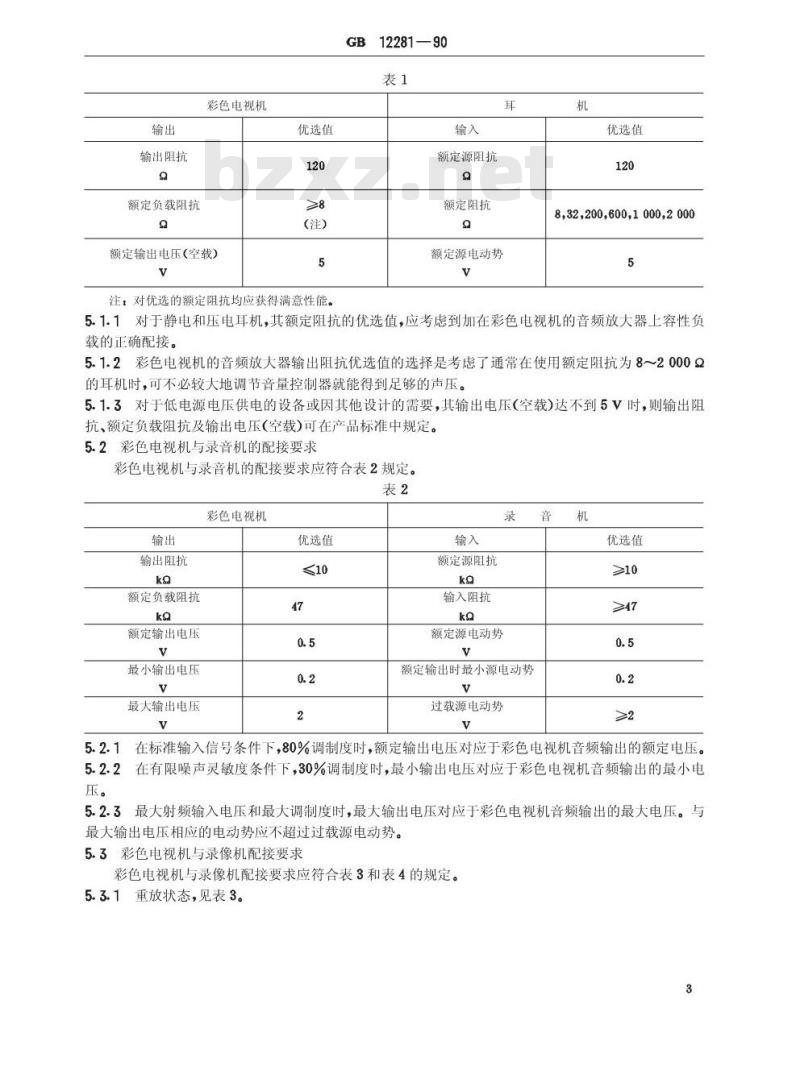

5.1彩色电视机与耳机的电气配接要求彩色电视机与耳机的电配接要求应符合表1规定。2
输出阻抗
额定负载阻抗
彩色电视机
额定输出电压(空载）
优选值
注：对优选的额定阻抗均应获得满意性能。GB
12281—90
额定源阻抗
额定阻抗
额定源电动势
优选值
8,32,200,600,1000,2000
5.1.1对于静电和压电耳机，其额定阻抗的优选值，应考虑到加在彩色电视机的音频放大器上容性负载的正确配接。
5.1.2彩色电视机的音频放大器输出阻抗优选值的选择是考虑了通常在使用额定阻抗为8～2000Q的耳机时，可不必较大地调节音量控制器就能得到足够的声压。5.1.3对于低电源电压供电的设备或因其他设计的需要，其输出电压（空载)达不到5V时，则输出阻抗、额定负载阻抗及输出电压(空载)可在产品标准中规定。5.2彩色电视机与录音机的配接要求彩色电视机与录音机的配接要求应符合表2规定。表2
彩色电视机
输出阻抗
额定负载阻抗
额定输出电压
最小输出电压
最大输出电压
优选值
额定源阻抗
输入阻抗
额定源电动势
额定输出时最小源电动势
过载源电动势
优选值
5.2.1在标准输入信号条件下，80%调制度时，额定输出电压对应于彩色电视机音频输出的额定电压。5.2.2
在有限噪声灵敏度条件下，30%调制度时，最小输出电压对应于彩色电视机音频输出的最小电5.2.3最大射频输入电压和最大调制度时，最大输出电压对应于彩色电视机音频输出的最大电压。与最大输出电压相应的电动势应不超过过载源电动势。5.3彩色电视机与录像机配接要求彩色电视机与录像机配接要求应符合表3和表4的规定。5.3.1重放状态，见表3。
磁带录像机
射频输出阻抗(不平衡)
射频输出电压
切换输出电压
视频输出阻抗
视频输出电压：
色同步
视频输出上的叠加分量
音频输出阻抗(20 Hz以上）
音频输出电压
最大音频输出电压
辅助电源输出电压
注：1）加到759负载上。
2）加到47kQ负载上。
优选值
4mV±6dB
+12（直流）
1V±3dB
VBS和
0.3Vpp-gdB
正极性
（直流）\)
≤103
≥0.2(有效值)2
2(有效值)2)
+12（直流）
12281—90
彩色电视机
输入阻抗(不平衡）
输入电压
切换输入电压
视频输入阻抗
视频输入电压：
色同步
视频输入上的叠加分量
音频输入阻抗(20Hz以上）
音频输入电压
最大音频输入电压
辅助电源输入电压

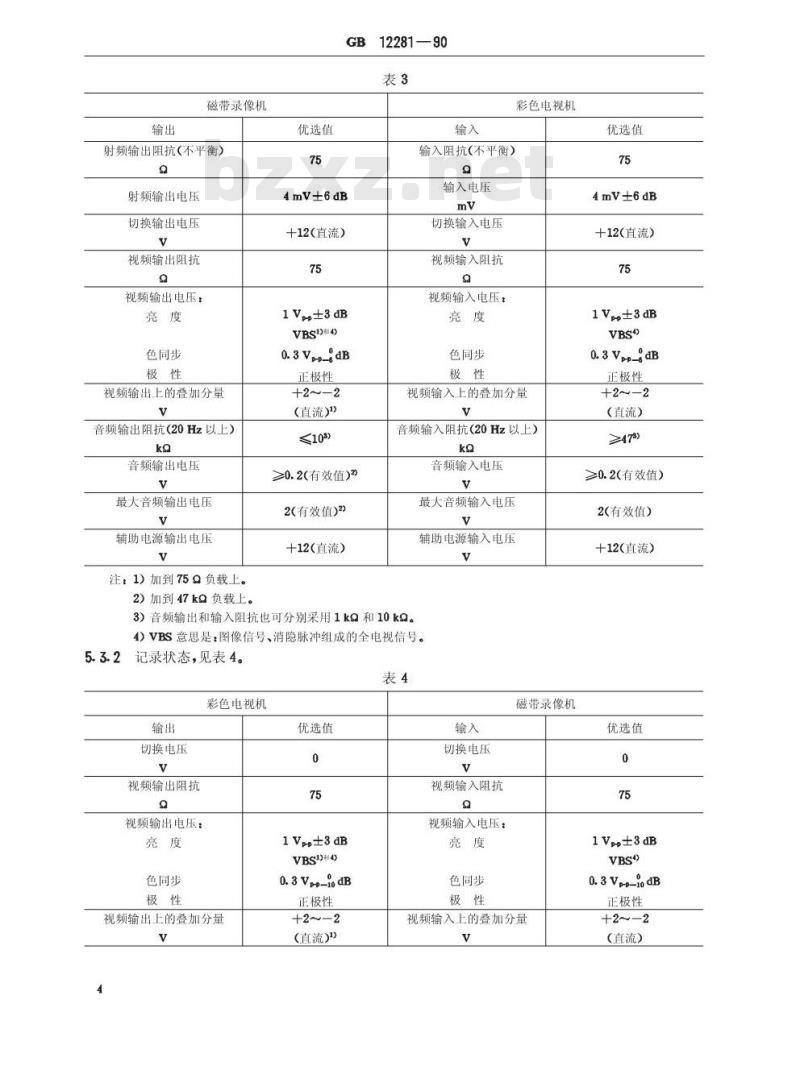

3）音频输出和输入阻抗也可分别采用1kQ和10kg。4）VBS意思是：图像信号、消隐脉冲组成的全电视信号。5.3.2
记录状态，见表4。bzxz.net
彩色电视机
切换电压
视频输出阻抗
视频输出电压：
色同步
视频输出上的叠加分量
优选值
1Vpp±3dB
VBS和4
0.3Vpp-iodB
正极性
（直流)\）
切换电压
视频输入阻抗
视频输入电压：
色同步
磁带录像机
视频输入上的叠加分量
优选值
4mV±6dB
+12（直流）
1V±3dB
0.3Vp-gdB
正极性
（直流）
≥0.2（有效值）
2(有效值）
+12(直流）
优选值
1Vp±3dB
0.3Vpp-lodB
正极性
+2～-2
（直流）
彩色电视机
音频输出阻抗(20 Hz以上)
音频输出电压
最大音频输出
辅助电源输出电压
注，1)加到759负载上。
2）加到47kg负载上。
优选值
《103)
≥0.2(有效值)2)
2(有效值)2)
+12（直流）
12281—90
续表4
磁带录像机
音频输入阻抗(20Hz以上）
音频输入电压
最大音频输入电压
辅助电源输入电压
3）音频输出和输入阻抗也可分别采用1kQ和10kg4）VBS意思是：图像信号、消隐脉冲和同步脉冲组成的全电视信号。优选值
≥473)
≥0.2(有效值)
2(有效值）
+12（直流）
5.3.3切换输出及输入电压和附助电源输出及输入电压，也可以由工厂根据需要，在产品标准中列出。切换电压需要通过一个串接二极管输出。来自切换电压和辅助电源电压的总电流不应超过直流电流200mA。
5.3.4在记录状态时，视频输出电压是彩色电视机工作在标准输入信号条件下测得的。5.4彩色电视机与电缆分配系统配接要求彩色电视机与电缆分配系统配接要求应符合表5的规定。表5
电缆分配系统
输出阻抗(不平衡)
输出电压
最小输出电压
最大输出电压
优选值
彩色电视机
优选值
输入阻抗(不平衡)
输入电压
最小输入电压
最大输入电压
注：1）这是电缆分配系统所采用的典型值，相当于66dBuV。6
连接器的互连要求
连接器的互连和应用应符合表6的规定。表6
型式尺寸
三志插尘
标准编号
SJ262—66
安装方式
应用范围
单声道耳机输入
彩色电视机音频输出
型式尺寸
芯情迹
TX型尚心桶头
Q9-75KY
Q9-J13
GB12281—90
续表6
标准编号
SJ262—66
SJ2303—83
SJ2954—88
SJ500—83
安装方式
应用范围
立体声耳机输入
彩色电视机音频输出
音频连接线
彩色电视机的音频输入/输出
录音机线路输入/输出
录像机的音频输入/输出
1.电缆分配系统输出口
2.彩色电视机天线输入
3.录像机天线输入
射频连接线
1.电缆分配系统输出口
2.录像机射频输出
射频连接线
彩色电视机视频输入/输出
录像机视频输入/输出
视频连接线
注：如果采用其他型式连接器，应符合国内有关标准规定的要求。本标准规定的连接器不得用于电源的连接。附加说明：
本标准由电子工业部第三研究所负责起草。本标准的主要起草人张杏英、张宗琪、张万书、乐萄等。
