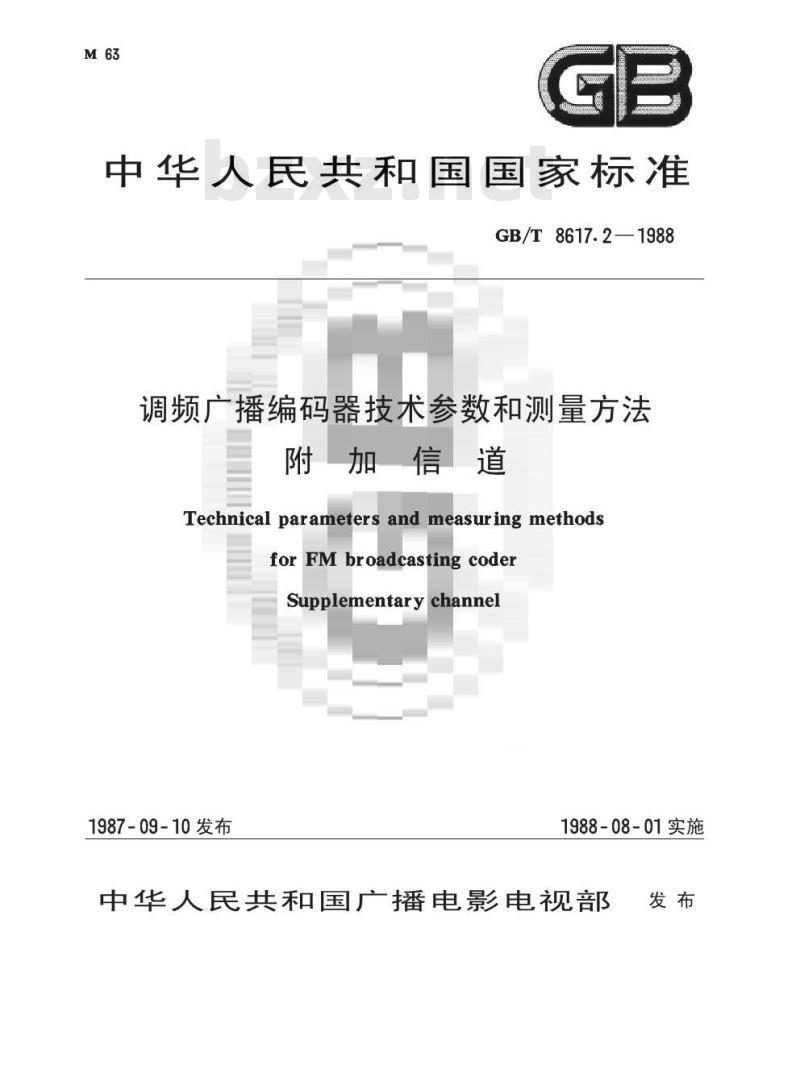

中华人民共和国国家标准
GB/T8617.2—1988
调频广播编码器技术参数和测量方法附加信道
Technical parameters and measuring methodsforFMbroadcastingcoder
Supplementarychannel
1987-09-10发布
1988-08-01实施
中华人民共和国广播电影电视部发布

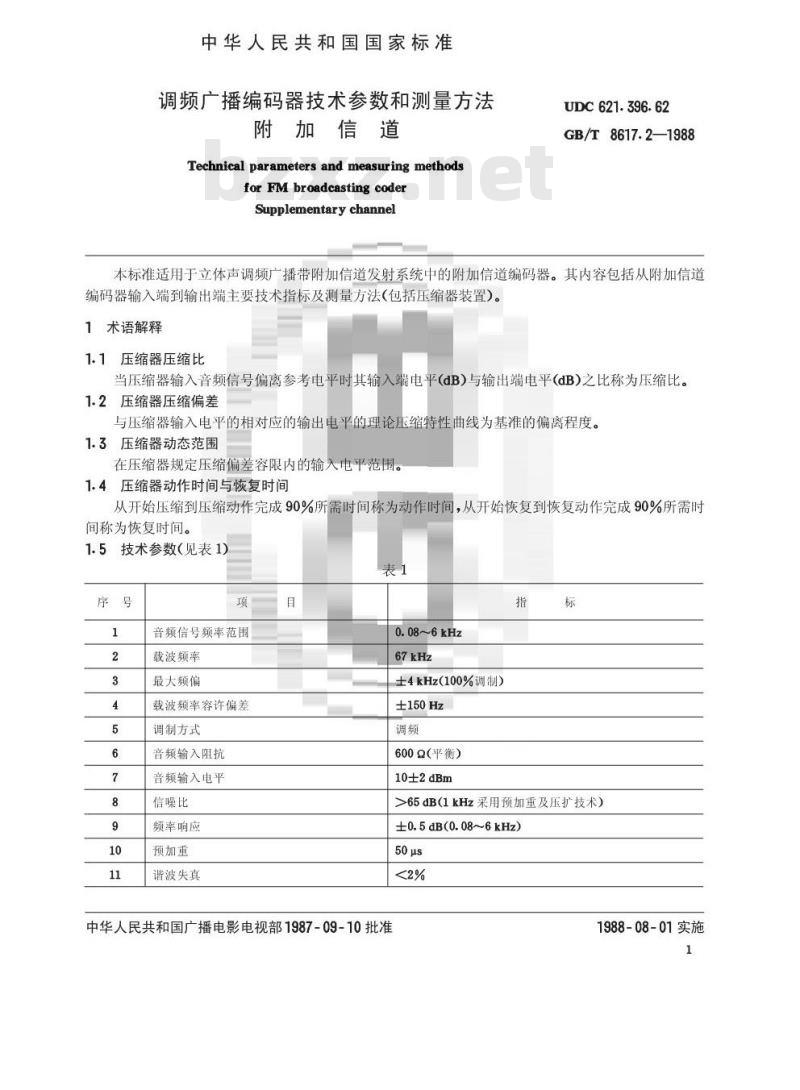

中华人民共和国国家标准
调频广播编码器技术参数和测量方法附加信道
Technical parameters and measuring methodsforFMbroadcastingcoder
Supplementarychannel
UDC 621. 396. 62
GB/T8617.2—1988
本标准适用于立体声调频广播带附加信道发射系统中的附加信道编码器。其内容包括从附加信道编码器输入端到输出端主要技术指标及测量方法(包括压缩器装置)。1术语解释
1.1压缩器压缩比
当压缩器输入音频信号偏离参考电平时其输入端电平（dB）与输出端电平(dB)之比称为压缩比。1.2压缩器压缩偏差
与压缩器输入电平的相对应的输出电平的理论压缩特性曲线为基准的偏离程度。1.3压缩器动态范围
在压缩器规定压缩偏差容限内的输入电平范围。1.4压缩器动作时间与恢复时间
从开始压缩到压缩动作完成90%所需时间称为动作时间，从开始恢复到恢复动作完成90%所需时间称为恢复时间。
1.5技术参数（见表1)
音频信号频率范围
载波率
最大频偏
载波额率容许偏差
调制方式
音频输入阻抗
音频输入电平
信噪比
频率响应
预加重
谐波失真
0.08~6kHz
±4kHz（100%调制）
±150Hz
600Q（平衡）
10±2dBm
>65dB(1kHz采用预加重及压扩技术）±0.5dB(0.08~6kHz)
中华人民共和国广播电影电视部1987-09-10批准1988-08-01实施
输出电平
输出阻抗
压缩器压缩比
压缩动态范围
压缩偏差
动作时间
恢复时间

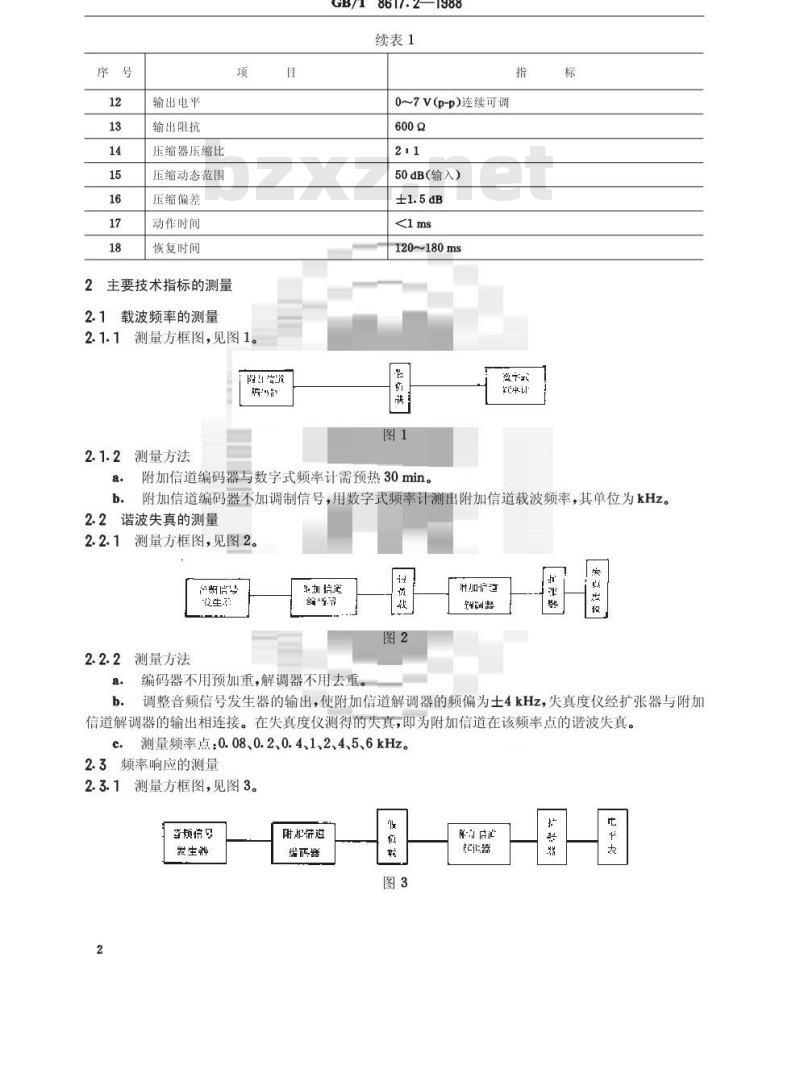

主要技术指标的测量
2.1载波频率的测量
测量方框图，见图1
广阳告液
2.1.2测量方法
GB/T8617.2—1988
续表1
0~7v(p-p)连续可调
50dB（输入）
120~180ms
附加信道编码器与数字式频率计需预热30min。a.
附加信道编码器不加调制信号，用数字式频率计测出附加信道载波频率，其单位为kHz。b.
2.2谐波失真的测量
2.2.1测量方框图，见图2
百贤信号
女生活
2.2.2测量方法
编码器不用预加重，解调器不用去重a.
淋加道
调整音频信号发生器的输出，使附加信道解调器的频偏为士4kHz，失真度仪经扩张器与附加b.
信道解调器的输出相连接。在失真度仪测得的失真，即为附加信道在该频率点的谐波失真。测量频率点：0.08、0.2、0.4、1、2、4、5、6kHz。c.
2.3频率响应的测量
2.3.1测量方框图，见图3。
当频信号
发生养
附非道
瑞正器

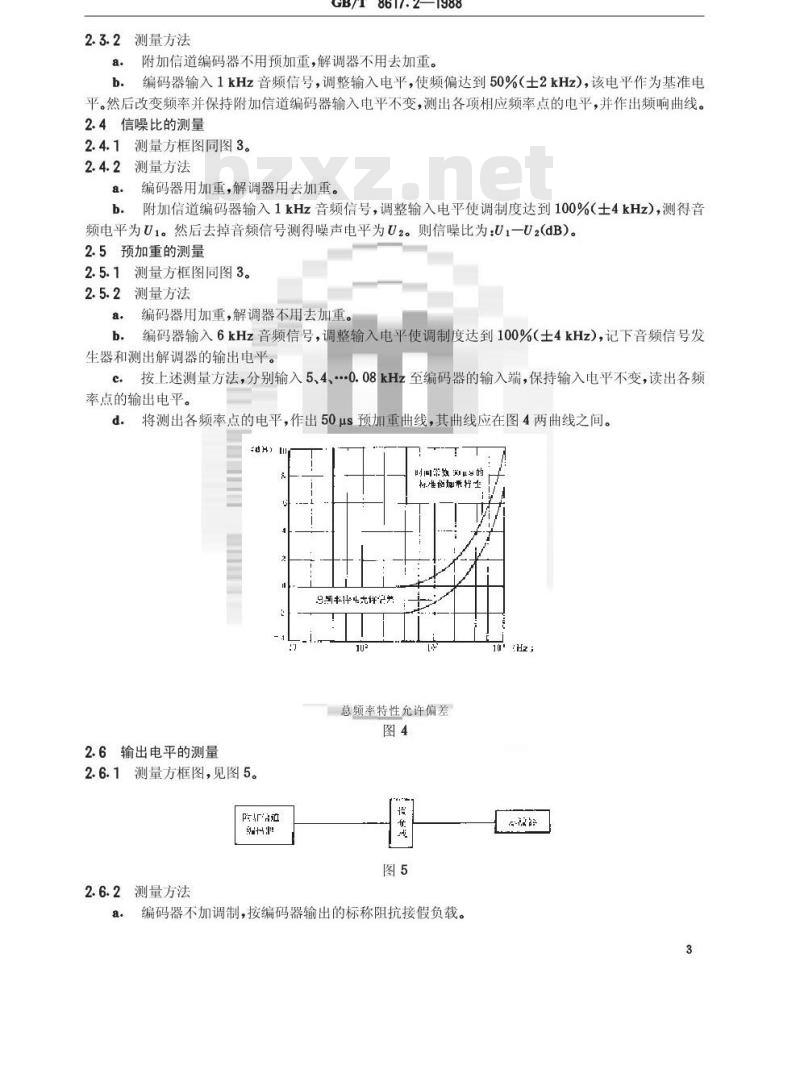

2.3.2测量方法
GB/T8617.2—1988
附加信道编码器不用预加重，解调器不用去加重。a.
编码器输入1kHz音频信号，调整输入电平，使频偏达到50%（士2kHz)，该电平作为基准电平。然后改变频率并保持附加信道编码器输入电平不变，测出各项相应频率点的电平，并作出频响曲线。2.4信噪比的测量
2.4.1测量方框图同图3。
2.4.2测量方法
编码器用加重，解调器用去加重。附加信道编码器输入1kHz音频信号，调整输入电平使调制度达到100%（土4kHz），测得音b.
频电平为U1。然后去掉音频信号测得噪声电平为U2。则信噪比为：U1一U2(dB）。2.5预加重的测量
2.5.1测量方框图同图3。
2.5.2测量方法
a。编码器用加重，解调器不用去加重。编码器输入6kHz音频信号，调整输入电平使调制度达到100%（土4kHz），记下音频信号发b.
生器和测出解调器的输出电平。c.
按上述测量方法，分别输入5、4、0.08kHz至编码器的输入端，保持输入电平不变，读出各频率点的输出电平。
d将测出各频率点的电平，作出50us预加重曲线，其曲线应在图4两曲线之间。时回器的
持准他加量行生
总师车件4许2#
总频率特性允许偏差
2.6输出电平的测量
2.6.1测量方框图，见图5。
2.6.2测量方法
编码器不加调制，按编码器输出的标称阻抗接假负载。a.
GB/T8617.2—1988
示波器用高阻抗探头（>10kQ)与编码器的输出连接，测得电平即为输出电平，其单位为V。b.

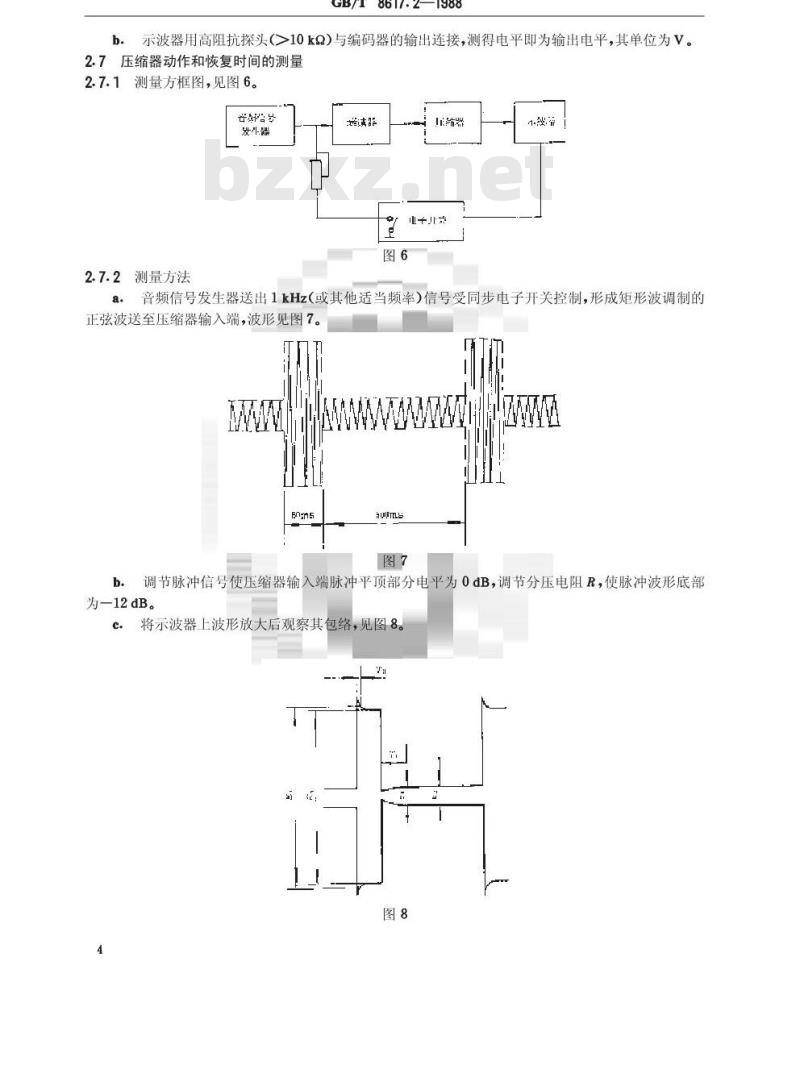

2.7压缩器动作和恢复时间的测量2.7.1测量方框图，见图6。
发升器www.bzxz.net
2.7.2测量方法
音频信号发生器送出1kHz（或其他适当频率）信号受同步电子开关控制，形成矩形波调制的正弦波送至压缩器输入端，波形见图7。H
调节脉冲信号使压缩器输入端脉冲平顶部分电平为0dB，调节分压电阻R，使脉冲波形底部为-12 dB。
c.将示波器上波形放大后观察其包络，见图8。图8
GB/T8617.2—1988
在波形上求得E/E2(电压比)为1.1时所经历的时间T。为动作时间。在波形上求得e1/e2(电压比)为0.9时所经历的时间T，为恢复时间。注：电子开关由无稳态电路构成，包括两组开关同步工作，其中一组开关输出的矩形脉冲信号作为压缩器输入信号调制用，脉冲信号转换频率可调，便于在示波器屏面上观察波形。另一组开关产生阶梯电压，供作示波器触发信号使用。
3测量条件和测量仪器要求
3.1测量条件
环境温度：10~40℃，
相对湿度：45%~90%；
交流供电电压：220V土5%
交流供电频率50士1Hz。
测量用仪器的技术要求（见表2)3.2
附加信道解调器
扩张器
附加说明：
本标准由黑龙江省广播科学研究所起草。本标准主要起草人高广良、汪洋。指
8.副载波频率：6700050Hz
b.输入阻抗：>2kQ
c.输入电平：>0.3V
d.失真：<0.4%
e.信噪比：>70dB
f输出电平：
+10dB（600Q平衡）
+5（10k不平衡）
g·去加重：50±1.5us
h，频偏：士4kHz和士6kHz（用开关转换）1.频率响应：士0.3dB
a.扩张比：1:2
b.扩张动态范围：50dB
c.扩张偏差：士1.5dB
d.动作时间：<1ms
e.恢复时间：120~180ms
