【国家标准】 光学功能薄膜 聚对苯二甲酸乙二醇酯（PET）薄膜 保护膜黏着力测定方法

ICS 71.080.99
CCS G 15
中华人民共和宝国家标准
GB/T42921—2023
光学功能薄膜
(PET）薄膜
聚对苯二甲酸乙二醇酯
保护膜黏着力测定方法
Optical functional filmsPolyethylene terephthalate(PET) film-Theadhesiveforcemeasurementofprotectivefilm2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-01实施
GB/T42921—2023

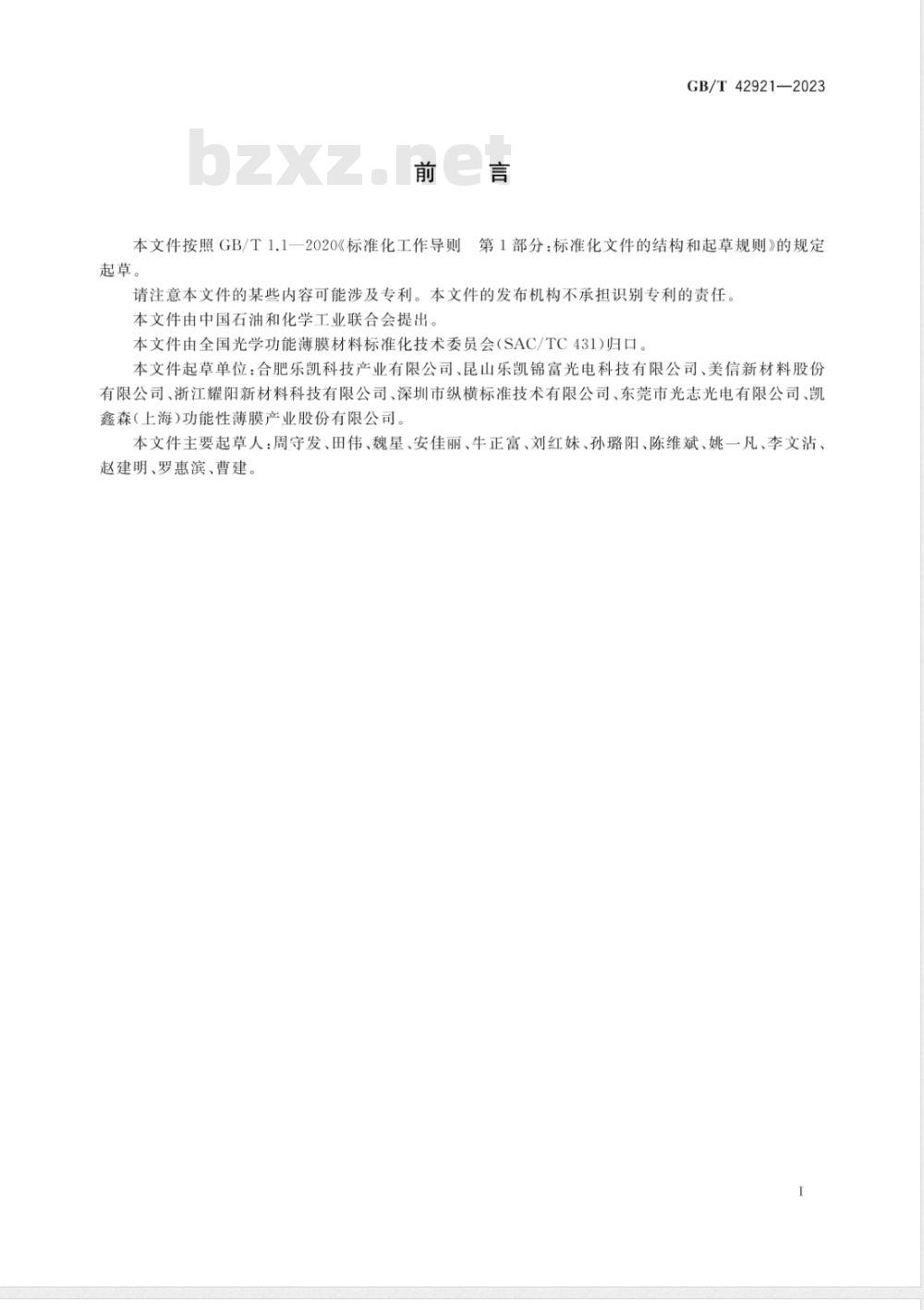

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国石油和化学工业联合会提出。本文件由全国光学功能薄膜材料标准化技术委员会（SAC/TC431)归口。本文件起草单位：合肥乐凯科技产业有限公司、昆山乐凯锦富光电科技有限公司、美信新材料股份有限公司、浙江耀阳新材料科技有限公司、深圳市纵横标准技术有限公司、东莞市光志光电有限公司、凯鑫森（上海)功能性薄膜产业股份有限公司。本文件主要起草人：周守发、田伟、魏星、安佳丽、牛正富、刘红妹、孙璐阳、陈维斌、姚一凡、李文沾、赵建明、罗惠滨、曹建

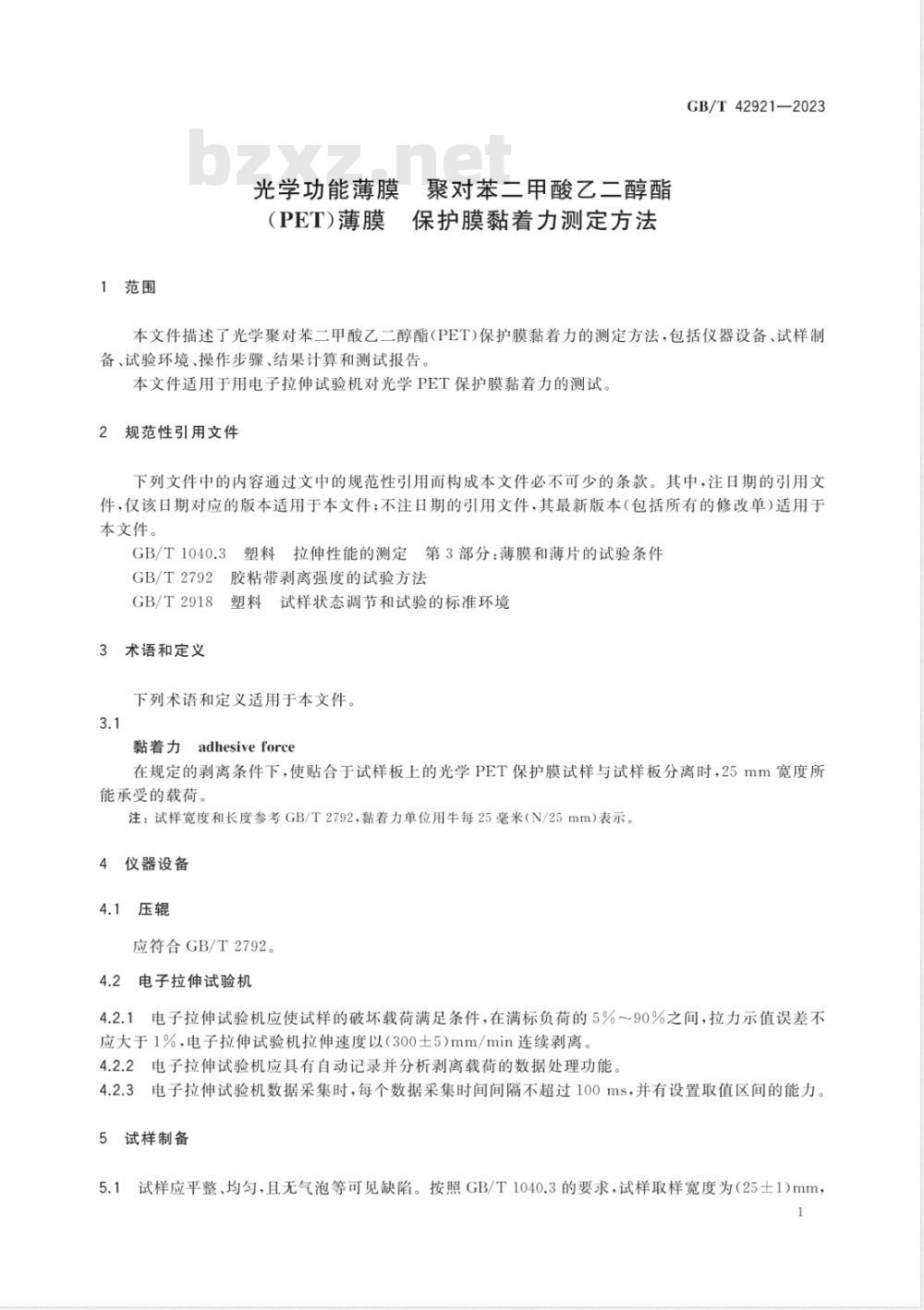

1范围
光学功能薄膜聚对苯二甲酸乙二醇酯（PET)薄膜保护膜黏着力测定方法GB/T42921—2023
本文件描述了光学聚对苯二甲酸乙二醇酯（PET)保护膜黏着力的测定方法，包括仪器设备、试样制备、试验环境、操作步骤、结果计算和测试报告，本文件适用于用电子拉伸试验机对光学PET保护膜黏着力的测试，2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1040.3塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件GB/T2792胶粘带剥离强度的试验方法GB/T2918
术语和定义
塑料试样状态调节和试验的标准环境下列术语和定义适用于本文件。3.1
黏着力adhesiveforce
在规定的剥离条件下，使贴合于试样板上的光学PET保护膜试样与试样板分离时，25mm宽度所能承受的载荷
注：试样宽度和长度参考GB/T2792，黏着力单位用牛每25毫米（N/25mm）表示。4
仪器设备
4.1压辊
应符合GB/T2792。
4.2电子拉伸试验机
4.2.1电子拉伸试验机应使试样的破坏载荷满足条件，在满标负荷的5%～90%之间，拉力示值误差不应大于1%，电子拉伸试验机拉伸速度以（300土5）mm/min连续剥离。4.2.2电子拉伸试验机应具有自动记录并分析剥离载荷的数据处理功能4.2.3电子拉伸试验机数据采集时，每个数据采集时间间隔不超过100ms，并有设置取值区间的能力。试样制备
5.1试样应平整、均匀，且无气泡等可见缺陷。按照GB/T1040.3的要求，试样取样宽度为（25土1）mm1
GB/T42921—2023

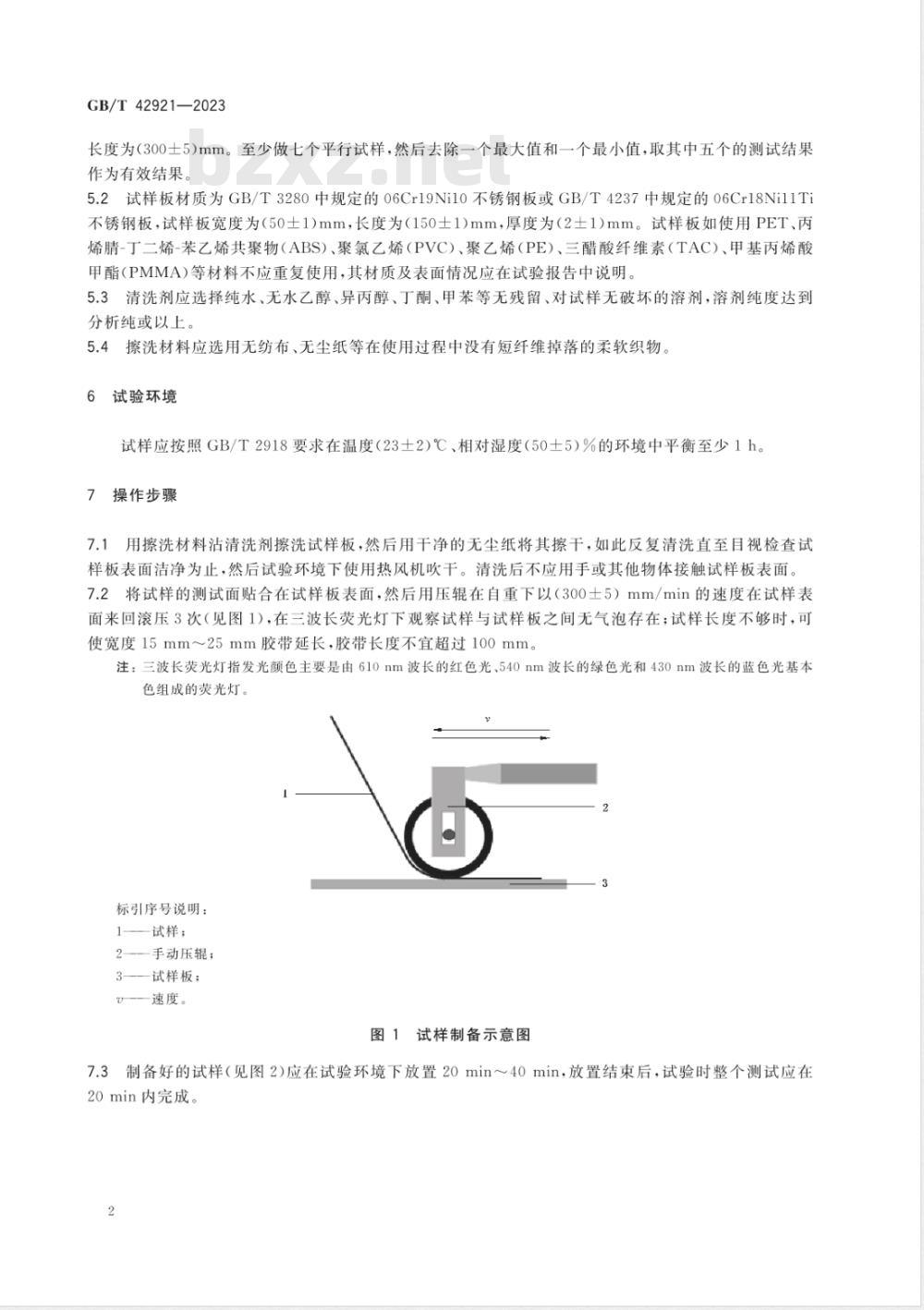

长度为（300士5)mm。至少做七个平行试样，然后去除一个最大值和一个最小值，取其中五个的测试结果作为有效结果。
5.2试样板材质为GB/T3280中规定的06Cr19Ni10不锈钢板或GB/T4237中规定的06Cr18Ni11Ti不锈钢板，试样板宽度为（50土1)mm，长度为（150土1）mm，厚度为（2土1)mm。试样板如使用PET、丙烯腈-丁二烯-苯乙烯共聚物（ABS）、聚氯乙烯（PVC）、聚乙烯（PE）、三醋酸纤维素（TAC）、甲基丙烯酸甲酯（PMMA)等材料不应重复使用，其材质及表面情况应在试验报告中说明。5.3清洗剂应选择纯水、无水乙醇、异丙醇、丁酮、甲苯等无残留、对试样无破坏的溶剂，溶剂纯度达到分析纯或以上。
5.4擦洗材料应选用无纺布、无尘纸等在使用过程中没有短纤维掉落的柔软织物。6试验环境
试样应按照GB/T2918要求在温度（23土2）℃、相对湿度（50土5）%的环境中平衡至少1h。7操作步骤
用擦洗材料沾清洗剂擦洗试样板，然后用干净的无尘纸将其擦干，如此反复清洗直至目视检查试7.1
样板表面洁净为止，然后试验环境下使用热风机吹干。清洗后不应用手或其他物体接触试样板表面。7.2将试样的测试面贴合在试样板表面，然后用压辊在自重下以（300士5）mm/min的速度在试样表面来回滚压3次（见图1），在三波长荧光灯下观察试样与试样板之间无气泡存在；试样长度不够时，可使宽度15mm～25mm胶带延长，胶带长度不宜超过100mm。注：三波长荧光灯指发光颜色主要是由610nm波长的红色光、540nm波长的绿色光和430nm波长的蓝色光基本色组成的荧光灯。
标引序号说明：
1试样；
2--手动压辊；
3——试样板；
速度。
图1试样制备示意图
7.3制备好的试样（见图2)应在试验环境下放置20min～40min，放置结束后，试验时整个测试应在20min内完成。

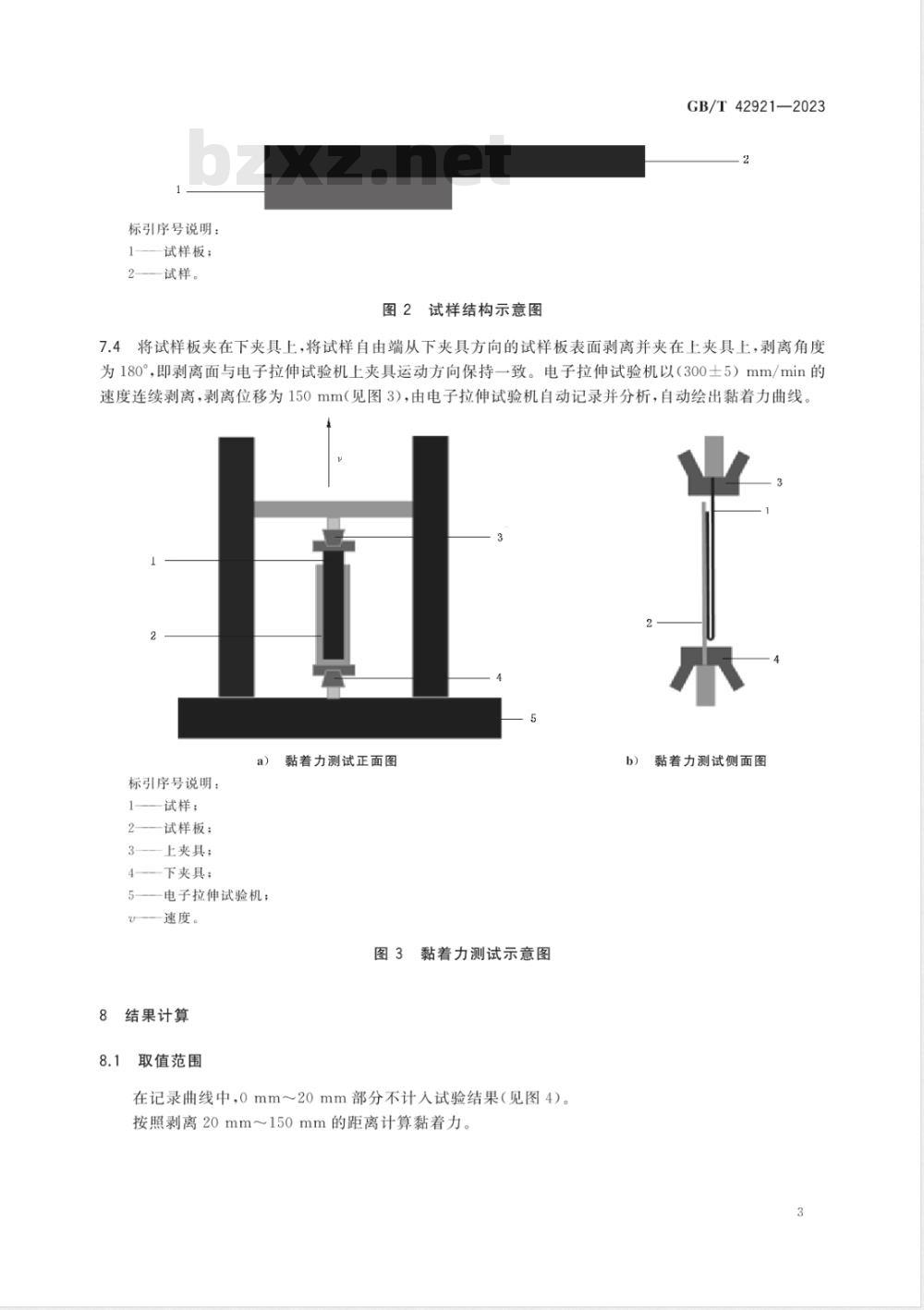

标引序号说明：
试样板；
试样。
图2试样结构示意图
GB/T42921—2023
将试样板夹在下夹具上，将试样自由端从下夹具方向的试样板表面剥离并夹在上夹具上，剥离角度为180°，即剥离面与电子拉伸试验机上夹具运动方向保持一致。电子拉伸试验机以（300士5）mm/min的速度连续剥离，剥离位移为150mm（见图3），由电子拉伸试验机自动记录并分析，自动绘出黏着力曲线。h
标引序号说明：
一试样；
一试样板；
上夹具；
下夹具；
5—电子拉伸试验机；
速度。
结果计算
取值范围
黏着力测试正面图
：黏着力测试示意图
在记录曲线中，0mm～20mm部分不计人试验结果（见图4）。按照剥离20mm～150mm的距离计算黏着力。b)
黏着力测试侧面图
GB/T42921—2023
黏着力读数
按照仪器中显示的数据进行读数，测试报告
测试报告应包括以下内容：
本文件编号和名称；
试样编号；
检验日期；
检验人员；
剥离位移/mm
剥离曲线示意图
关于测试材料的说明和标志（名称、编号、生产厂家、生产日期等）；测试条件（试验温度和相对湿度）；试样板的材质牌号；bzxZ.net
检验结果。
参考文
1GB/T3280不锈钢冷轧钢板和钢带[1]
［2］GB/T4237不锈钢热轧钢板和钢带GB/T42921—2023
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
