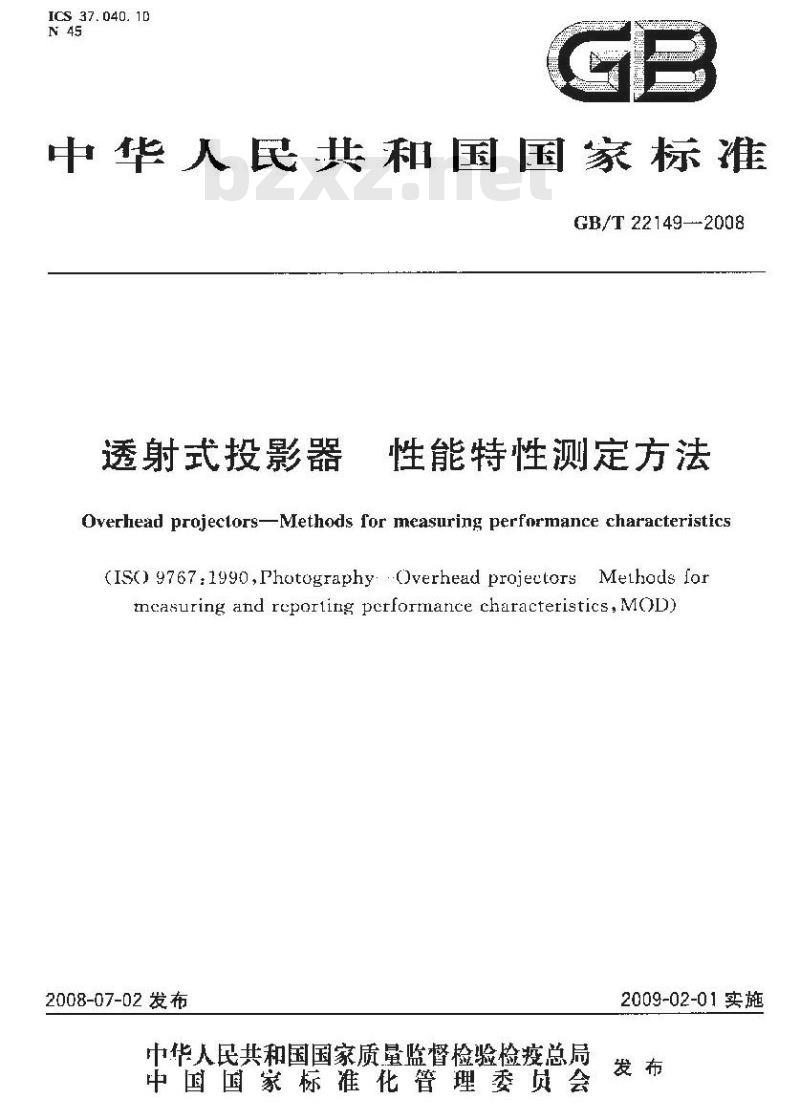

ICS 37. 040. 10
中华人民共和国国家标准
GB/T22149-2008
透射式投影器
性能特性测定方法
Overhead projectors-Methods for measuring performance characteristics(IS0) 9767.1990,Photography:Overhead projectorsMethods formcasuring and rcporling pcrformance characteristics,MOD)2008-07-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

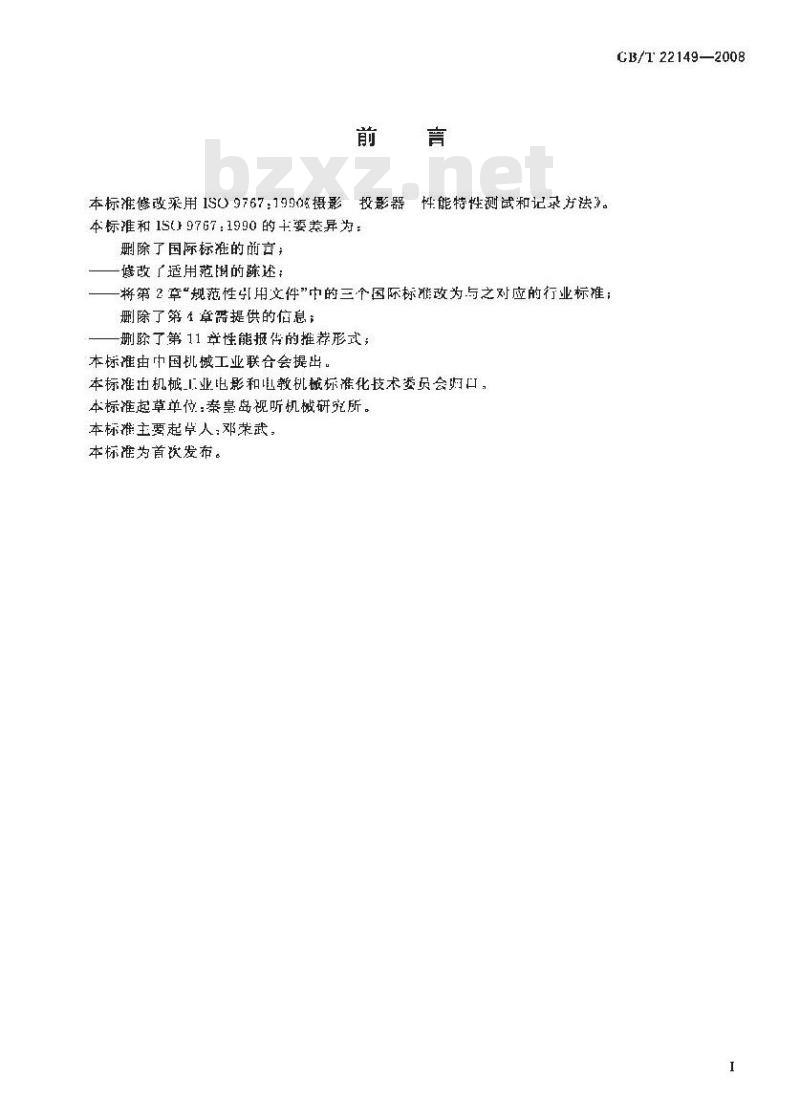

本标准修效采用1S09767：1990摄影性能特性测试和记录方法”。
投影器
本标准和1S09767：1990的士要差异为：删除了国际标准的前言，
修改了适用范阔的陈逆：
一将第2章\规范性引用文件”中的三个国际标雅改为与之对应的行业标准；删除了第4章需提供的信息；
-删除了第11章性能报替的推荐形式；本标准由中国凯械工业联合会提出。本标准油机械工业电影和电教机械标准化技术委员会归口，本标准起草单位：秦皇岛视听机械研究所。本标摊主要起草人：邓荣武：
本标准为首次发布。
CB/T 22149—2008

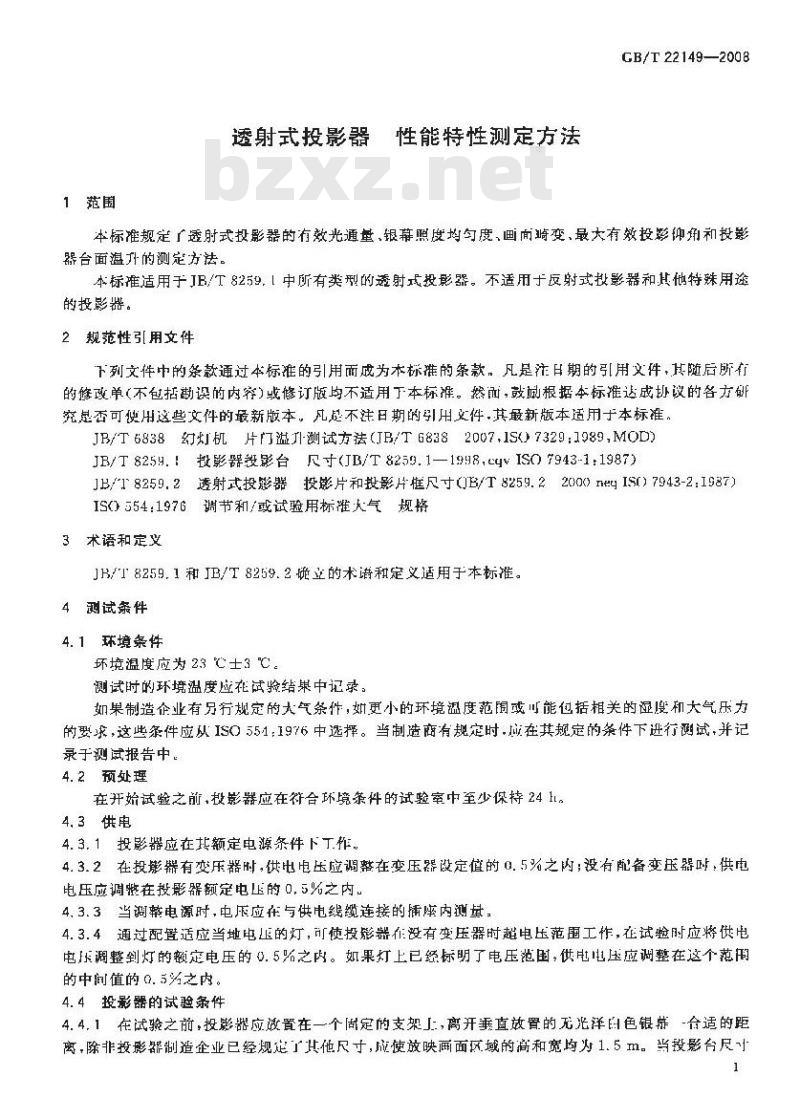

1范围
透射式投影器性能特性测定方法CB/T 22149—2008
本标准规定「透射式投影器的有效光通量、银幕照度均勾度、画面畸变、最大有效投影仰角和投影器台面温升的测定方法。
本标准适用于JB/T8259.1中所有类型的透射式投影器。不适用于反射式拟影器和其他特殊用途的投影器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T6838幻灯机片门溢J-测试方法（TB/T68382007.1S）7329：1989,MOD)JB/T825H.！投影器设影台尺寸(JB/T8259.1—19H8,CqVISO7943-1:1987)JB/8259，2透射式投器投能片和投影片框尺寸（JB/T8259.22000neyIS0）7943-2:1987）IS0554：1976调节和/或试验用标准天气规格3术语和定义
JB/T8259.1和JB/T8259.2碗立的术谱和定义适用于本标。4测试条件
4.1环境条件
环境温度应为23℃士3℃。
测试时的环境温度应在试验结巢中记录。如果制造企业有另行规定的大气条件，如更小的环境温度范围或可能包括相关的湿度和大气压力的要求，这些条件应从ISO551：1976中选择。当制造商有规定时.成在其规定的条件下进行测试，并记录于测试报告中。
4.2预处理
在开始试验之前，投影器应在符合环境条件的试验室中至少保持241。4.3供电
4.3.1投影器应在批额定电源条件下丁作4.3.2在投影端有变压器时，供电电压应调整在变压器设定值的0.5%之内；没有配备变压器时供电电压应调整在投影器额定电压的0,5%之内4.3.3当调电源时，电展应在与供电线缆连接的插座内测量，4.3.4：通过配置适应当地电压的灯，可使投影费作没有变压器时超电压范围工作，在试时应将供电电求调整到灯的额定电压的0.5%之内。如果灯上已经标明了电压范围，供电电压应调整在这个范围的中间值的。5为之内。
4.4投影器的试验条件
4.4.1在试验之前，投影器应效置在一个固定的支架，离开垂直放置的无光洋自色银靠-合适的距离，除非投彪器制造企业已经规起其他尺寸，成使放映画面区域的商和宽均为1.5m。当投影台尺1
GB/T22149--2008

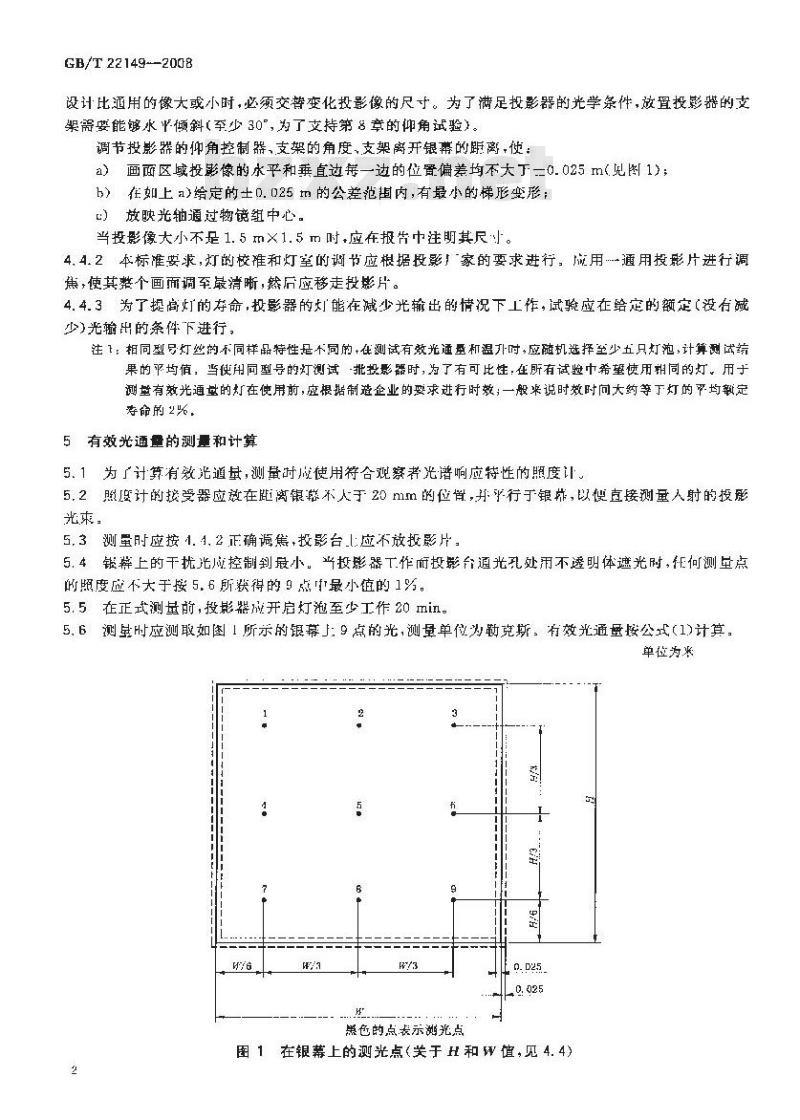

设计比用的像大或小时，必须交替变化投影像的尺寸。为了满足投影器的光学条件，放置投影器的支需要能够水忙倾斜至少30°，为了支持第8章的迎角试验）。调节授影器的仰角控制器，支架的角度，支架离开银需的眼离，使：a）画面区域投影像的水平和垂直过毒一边的位置偏差均不大下一0.025m图1);b）在如上a)给定的±0. 025 m的公差范围内,有最小的梯形变形;）放映光轴通过物镜组中心。
当投影像大小不是1. 5 m×1. 5 m 时+应在报告中注明其尺。4.4.2本标准要求,灯的校准和灯室的调节应根据投影厂家的要求进行成用…通用投影片进行调焦，使其辈个画而调至最清晰，然后应移走投燃片。4. 4.3为了提高灯的存命,投影器的灯能在减少光输出的情况下工作，试验应在给定的额定(没有减少)光输出的条件下进行，
注1：相同型号灯丝的不同样品特性是不同的+在测试有效光通量和温升时,应随机选择至少五只灯泡,计算测试编果的平均值，当使用同型号的灯测试挑投影器时，为了有可比性：在所有试验中希望使用相同的灯。用于测些有效光通的灯在使用前，应根据制造企业的娶求进行时效；一般来说时效时问大约等丁灯的严均额定寿命的2%，
5有效光通量的测量和计算
5.1为了计算有效光基，测量时成使用符合观察者光谱响应特性的照度计。5,2照[追计的接受器应效在距离银不人于20 mm 的位骨，并乎行于银靠,以使直接测量人射的投影光求
5, 3 测量时应按 1. 4. 2 正确焦,投影台 1:应不放投影片。5，4银费上的干扰光成控制到最小，步投彩器下作低投影台通光孔处用不透明体遮光时，征何测量点的照度应不大于接5,6所获得的9 点最小值的1%。5.5在正式测量前,投影器成开启灯池至少工作20 min。5.6测量时应测取如图1所示的银幕」9点的光,测量单位为勉克斯。有效光通量按公式(1)计算。单位为长
F535333335335533522
照色的点丧示光点
在银幕上的测光点（关于 H 和W值,见 4. 4)式中

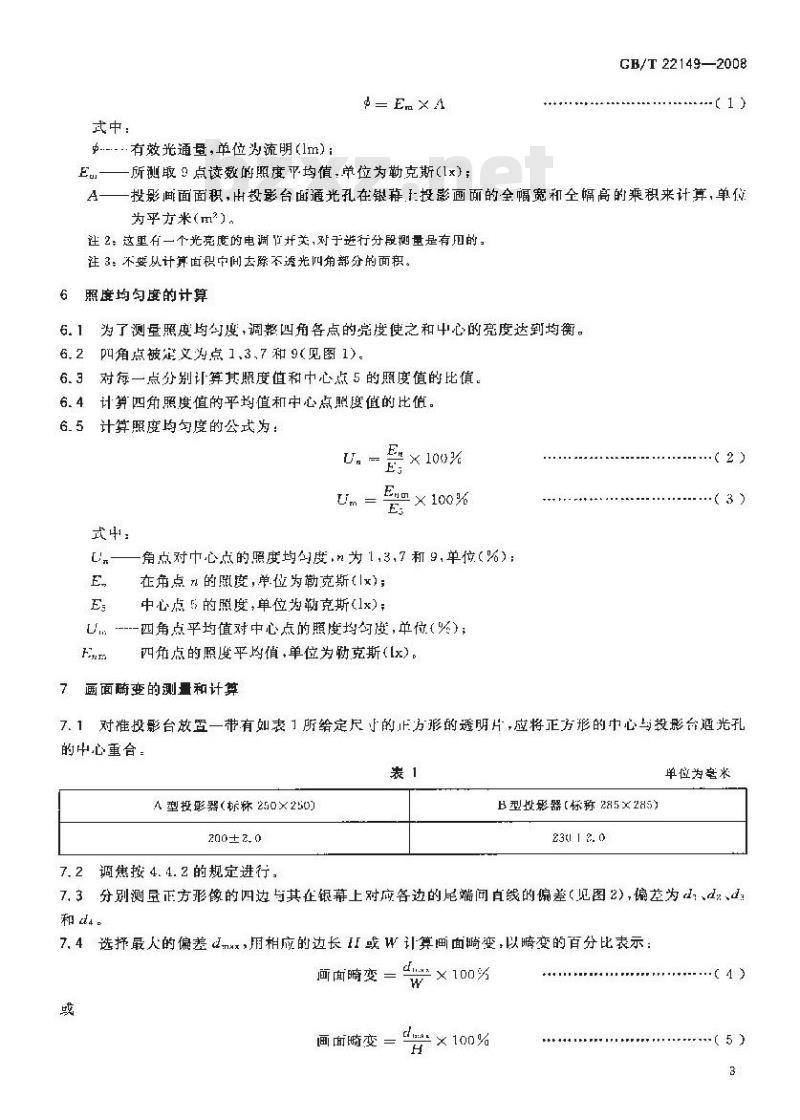

..有效光通量，单位为流明（1m）E.
d=E×A
所测取9点读数的照度平均值，单位为勒克斯（1x）：GB/T22149—2008
-（1)
一投影面面积，出投影台面通光孔在银幕投影画面的全幅宽和全幅高的乘积来计算，单位为平方米(m\)。
注2这里有一个光亮度的电调节并关,对于逆行分段测量是有月的。注3，不要从计算面积阅去除不透光四角部分的面积。6照魔均勾度的计算
6.1为了测量照度均勾度，调整四角各点的亮度使之和中心的亮度达到均衡。6.2四角点被定义为点1.3.7和9（见图1)6.3对每一点分别计算其照度值和中心点5的照度值的比慎，6.4计算四角照度值的平均值和中心点照度值的比值。6.5计算照度均匀度的公式为：
×100%
式中：
Emm×100%
角点对中心点的照度均匀度，n为1,3,7和9,单位（%）；E,
在角点\的照度,单位为勒克斯(Ix);中心点5的照度,单位为赖克斯(1x)：U-四角点平均值对中心点的照度均勾疫，单位（次）;Fnrwww.bzxz.net
四角点的照度平均值，单位为勒克斯(Ix)。画面畸变的测量和计算
·（22
7.1对准投影台放置一带有如表1所给定尺的正方形的透明片，应将正方形的中心与投台适光孔的中心重合
A型投影器（标称250×250)
7. 2调焦按 4. 4. 2的规定进行。B型投影器【标称285X285】
231 1 2. 0
单位为毫米
7.3分别测星正方形像的四与其在银幕上对应各边的尾端问直线的偏差（见图2），偏益为、：和 d4
7.4选择最人的偏差dmx>用相应的边长II或W计算画面畸变，以喷变的百分比表示：×100%
面面畸变
画面畸变
×100%
（5）
GB/T 22149—2008
式中：
dmurdl、d2,d:和 d,中的最大值,单位为毫米(mr);WH-边长尺寸,单宦为旁米(mm)
所示投影的正方形面面朗内弯曲尽“枇形畸变”朝外弯亩的是\桶形畸变”图2包含正方形的投影片在银幕上的像8最大有效投影仰角的测量
单位为毫米
8.1将投影器放置在水平支架上，且投影光束的轴线垂直十竖直定位的银幕的中心，按4.4.2调想。8.2借助下仰角调节机构，使投影仰角调节到最大有效的位置，这个最大有效仰角应尽下列两者中相对较小的那个现角：
a）仰角谢节机构的最大调节;或b）银幕上两面区来出现因投影仰角过大而产生投影台通光孔图像损失的极限仰角：8.3倾斜投影器机体，恢复投彩光束的到水平位置，即向前倾斜机体直到教投影的像重新像8.1一样。
8. 4最人有效投影仰角由测量投影台与相应它在8.1 中的原始位置的角度而获得。9台面温升的测量和计算
9.1将JB/T6838中规定的温度测试幻灯片可靠的放置在投影器的物面上，在远离光源的投影台孔径的中心与热电仍接合。
注：为广确保温度认试幻灯片可靠的放留在物面上，使它的下表面与物面很好的按触，测试幻灯片可用一大约0. 1 kg的压杆压上,其构造如图3，图4些一例子说明如何使用重力，注5：如果物面的股热部分不在中心部位片并且两部分之间的温度差大于4，应在最热部分的区域测盐温度，9.2以1min的间隔读取测试幻划片的温度，直到温度升高的速率小于0.5C/min为止，9.3从测试幻灯片的最后温度读数中减上当时的环境温度即为温升。4
24). 5+8-5
塑料接头
图 3 加在温度测试幻灯片上的约 0. 1 kg 的压杆(见第 9 章)保
压杆使用示意图
GB/T 22149—2008
单位为患米
