【GA公共安全标准】 停车服务与管理信息系统通用技术条件

ICS 03.220.20
中华人民共和国公共安全行业标准GA/T1302—2016
停车服务与管理信息系统
通用技术条件
General technical specifications for parking service and managementinformation system
2016-06-20发布
中华人民共和国公安部
2016-06-20实施

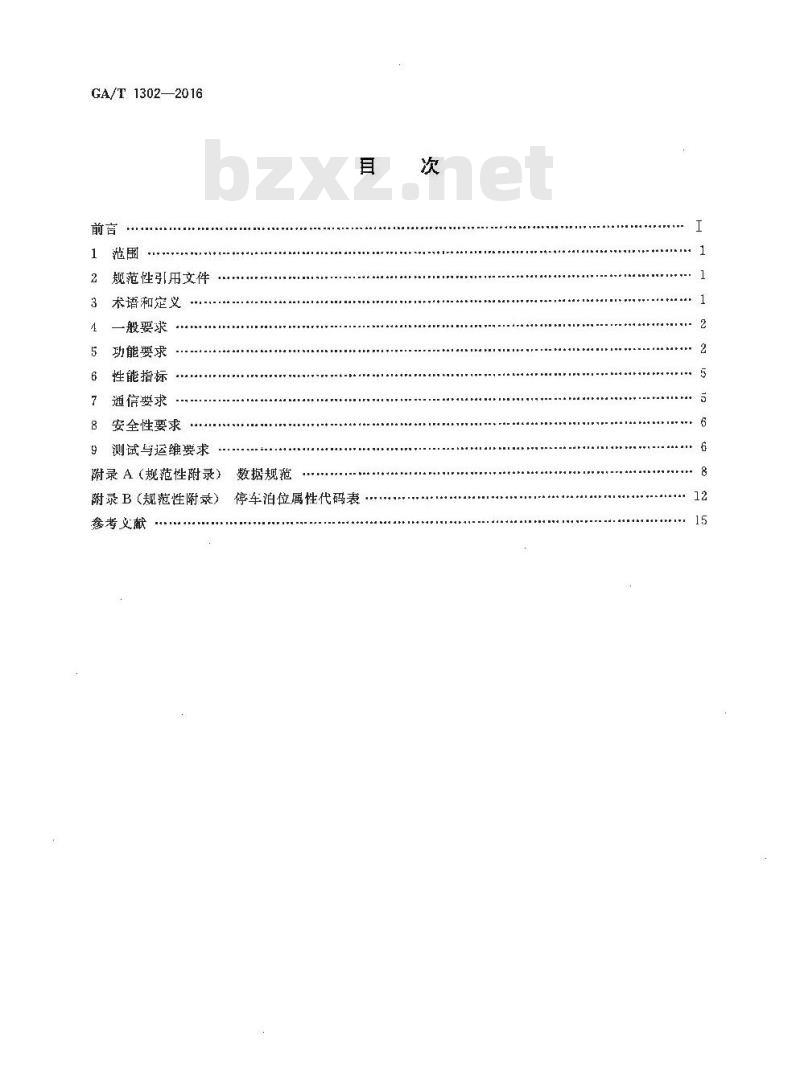

GA/T 1302—2016
2规范性引用文件
术语和定义
一般要求
功能要求
性能指标·
通信要求·
安全性要求
9测试与运维要求
附录A（规范性附录）
数据规范
附录B（规范性附录）停车泊位属性代码表参考义献

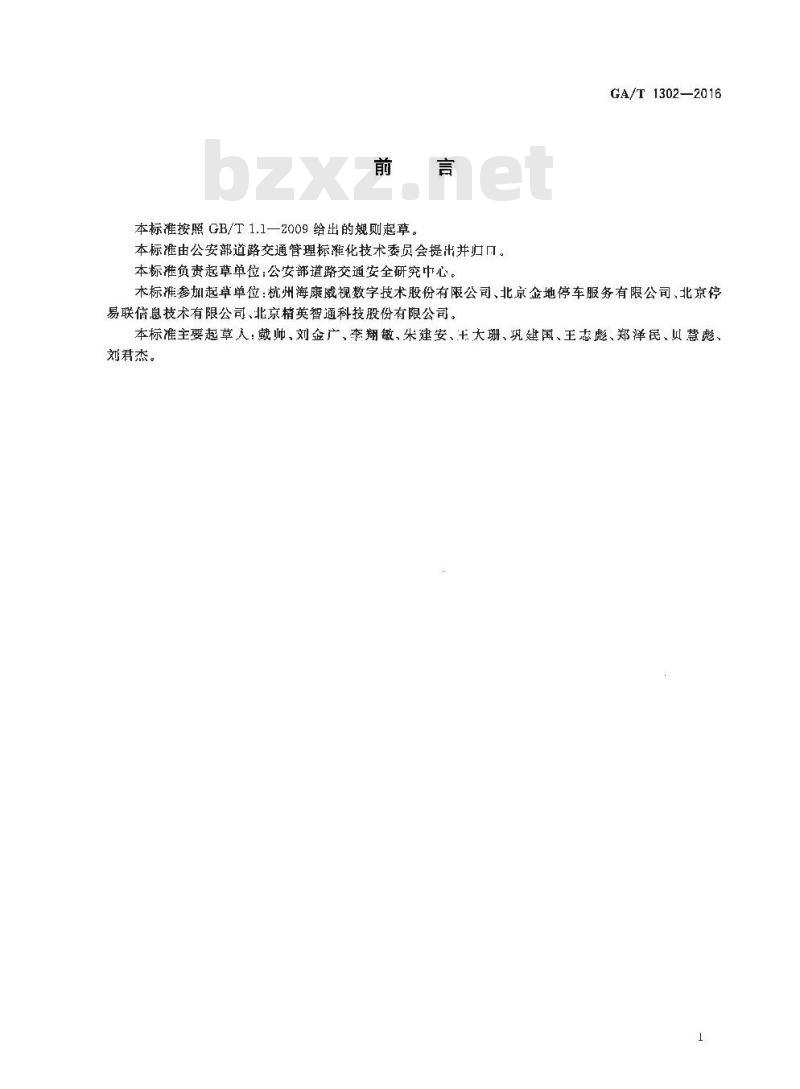

本标准按照 GB/T 1.1—2009 给出的规则起草本标准由公安部道路交通管理标准化技术委员会提出并归口。本标准负责起草单位：公安部道路交通安全研究中心。GA/T1302—2016
本标准参加起草单位：杭州海康威视数字技术股份有限公司、北京金地停车服务有限公司、北京停易联信息技术有限公司、北京精英智通科技股份有限公司。本标准主要起草人：戴帅、刘金广、李翔敏、朱建安、主大珊、巩建国、王志彪、郑泽民、贝慧彪、刘君杰。

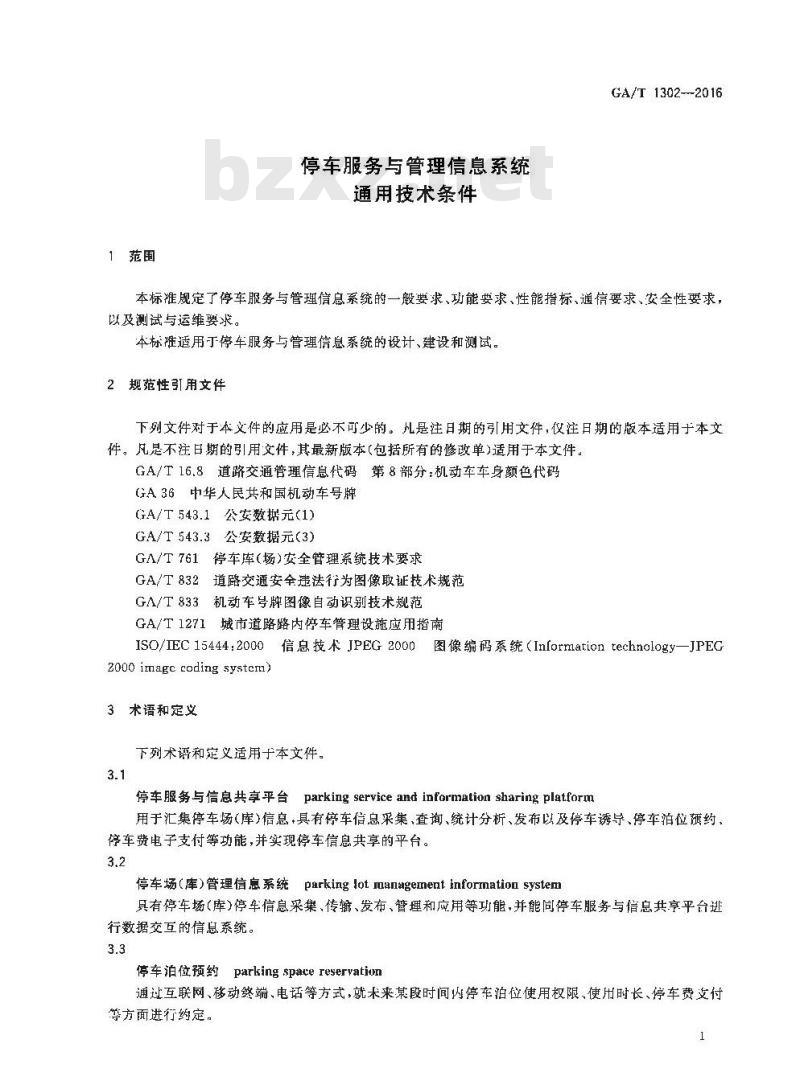

1范围
停车服务与管理信息系统
通用技术条件
GA/T 1302--2016
本标谁规定了停车服务与管理信息系统的一般要求、功能要求、性能指标、通信要求、安全性要求，以及测试与运维要求。
本标适用于停车服务与管理信息系统的设计、建设和测试。2规范性引用文件
下列文件对于本义件的应用是必不可少的。儿是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GA/T16.8道路交通管理信息代码第8部分：机动车车身额色代码GA36中华人民共和国机动车号牌GA/T543.1公安数据元（1）
GA/T543.3公安数据元（3）
GA/T 761停车库(场)安全管理系统技术要求GA/T832道路交通安全违法行为图像取证技术规范GA/T833机动车导牌图像自动识别技术规范GA/T1271城市道路路内停车管理设施应用指南ISO/IEC15444：2000信息技术JPEG2000图像编码系统（Inlormationtechnology—JPEG2000 imagc coding system)
3术语和定义
下列术语和定义适用于本文件。3.1
停车服务与信息共享平台parkingserviceandinformationsharingplatform用于汇集停车场（库）信息，具有停车信息采集、查询、统计分析、发布以及停车诱导、停车泊位约、停车费电子支付等功能，并实现停车信息共享的平台。3.2
停车场（库）管理信息系统
parking lot management information system具有停车场（库)停车信息采集，传输、发布、暂理和应用等功能，并能同停车服务与信息共亨平台逝行数据交互的信息系统。
停车泊位预约parkingspacereservation通过互联网、移动终端，电话等方式，就术来某段时间内停车泊位使用权限，使用时长、停车费支付等方面进行约定，
GA/T 1302—2016
停车费电子支付parking fee electronic payment通过电子终端发出支付指令，实现停车费货币支付与资金转移的行为。4一般要求
4.1系统组成
停车服务与管理信息系统由停车服务与信息共享平台和停车场（库）管理信息系统组成，系统结构见图1。
停车诱导
停车场（库》些础信息管理
停车信息查询
统计分析
停车信息采架
信息发布
基本功能
停车泊预约
挣车信意儿享
服务评价
停车服务与信息共亨平台
数据同步交损
4.2系统设计
停手场（库）
管理信感系统
数据同步交换
停车场(库）
管理信息系统
停车费电了支付村
停车信息统计分析
系统后台管理
应用功能
数据同步交换
其他停车信息管班平台/需统
数据同步交
停车场（库）
管理信息系统

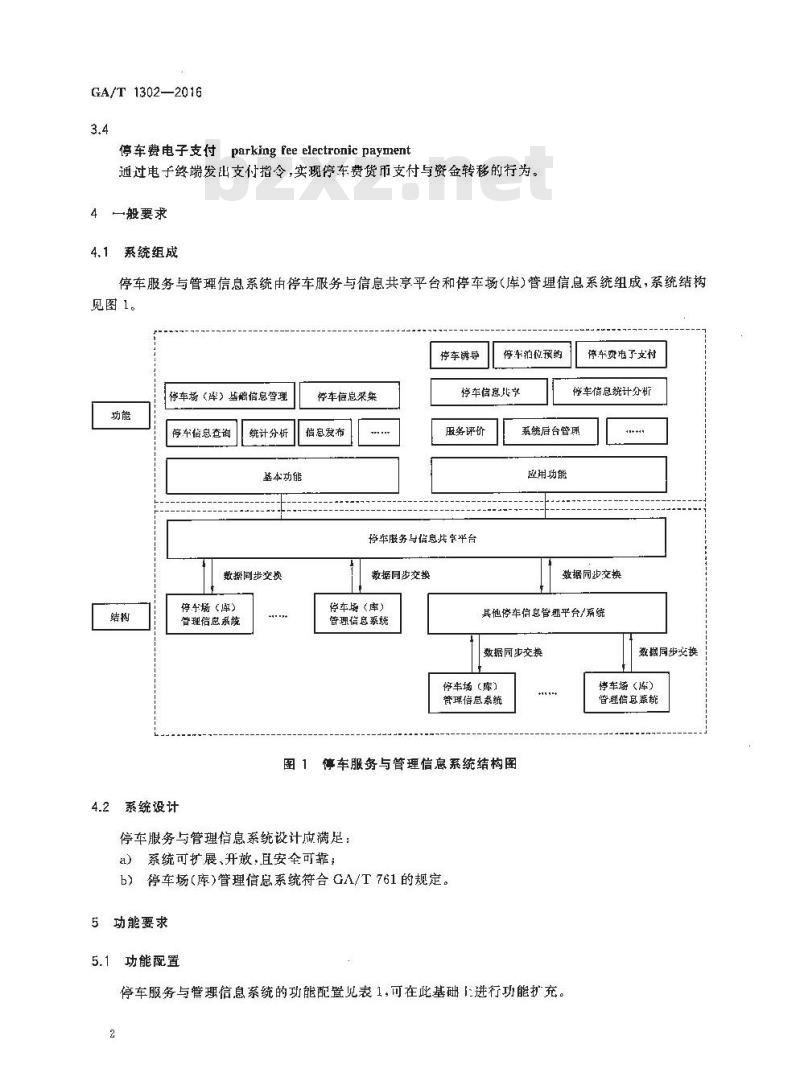

停车服务与管理信息系统结构图图1
停车服务与管理信息系统设计应满足：a）系统可扩展、开放，且安全可靠；b）停车场（库）管理信息系统符合GA/T761的规定。5功能要求
功能配置
停车服务与管理信息系统的功能配置见表1，可在此基础上进行功能扩充。2
微据同步交换
停车场(库）
管睡信息系部
停车场(库)基础信息管理
停车信息采集
停车信息查询
停车信息统计分析
停车信息发布
停车信息共享
停车诱导
停车泊位预约
停车费电子支付
服务评价
系统后台管理
注：■为基本功能,口为可选功能。系统功能
停车服务与信息共享平台
总体功能
表1功能配置
停车服务与信总共享平台
GA/T 1302——2016
停车场(库)管理信息系统
应能实现停车场（库）基础信息管理，停车信息来集、查询、统计分析、发布和共享，系统后台管理等功能，宜能实现停车诱导、停车泊位预约、停车费电子支付和服务评价等功能。5.2.1.2停车场(库)基础信息管理应能接收、存储、统计、维护停车场(库)管理信息系统提供的以下数据信息：a）停车场（库)登记信息，见表A.l;b）停车泊位登记信息，见表A.2,停车泊位属性见附录B；停车收费计价信息，见表A.3。
停车信息采集
应能接收、存储、统计、维护停车场(库)管理信息系统提供的车辆进、出停车场(库)数据，见表A,4和表A,5。
5.2.1.4停车信息查询
应能通过互联网，移动终端及电话等方式，向用户提供停车场（库）的名称、位置，可用车位数、停车收费计价等信息。
5.2.1.5停车信息统计分析
应能实现停车泊位供给、停车需求、停车场周转率等指标的数据统计、分析及预测等功能。3
GA/T 1302—2016
5,2.1,6停车信息发布
应能通过互联网、移动终端、电话及可变诱导信息板等方式，问公众发布停车场（库）的名称、位置、可用车位数，停车收费计价等信息，5.2.1.7停车信息共享
应能与其他的城市管理信息系统、停车场（库）管理信息系统进行数据信息共享。5.2.1.8停车诱导
宜实现通过互联网、移动终端、广播及可变诱导信息板等方式，问用户提供具有可用停车泊位的停车场（库）名称、位置、可用泊位状况，以及驶人目标停车场（库)最优路径等信息。5.2.1.9停车泊位预约
宜实现通过互联网、移动终端和电话等方式间用户提供停车预约功能，并将停车泊位预约信息传输至停车场(库)管理信息系统。
5.2.1.10停车费电子支付
宜具有停车费电子支付功能，实现与停车场（库)管理信息系统进行停车收费信息的交换。5.2.1.11服务评价
宜具有用户对停车服务的评价功能。5,2.1.12系统后台管理
5,2,1.12,1用户身份认证
系统对用户身份进行合法性认证，只有通过身份认证的用户才能访问系统，应保证信息系统作账户登录的唯一性。
5.2.1.12.2用户、角色和权限管理系统对用广、角色以及权限进行增加、修改、删除和查询等管理。5,2.1,12.3日志管理
系统应能实现系统日志信息查询、统计和管现等功能，系统的日志应包括运行日志和操作日志：a）运行目志记录系统所涉及的功能运行信息及发生时间；b）操作日志记录操作人员操作系统的主要情况，5.2.2停车场(库)管理信息系统
系统应能实现如下功能：
a）停车场（库）基研信息管理，停车信息采集、查询、发布和共享，系统后台管理等功能。宜能实现停车诱导，停车拍位预约、停车费电了支付，停车信息统计分析和服务评价等功能。向停车服务与信息共享平台提供停车场（库）登记信息、停车治位登记信息、停车收费计价信b)
息，车辆进人和离开停车场（库）信息，见表A1～表A.5，停车泊位属性代码见附录B。4
5.3信息传输
GA/T1302-2016
应能实现停车服务与信息共享平台和停车场（库）管理信息系统之问的数据信息传输，以及停车服务与信息共享平台与其他城市信息系统之间的信息传输。6性能指标
6.1停车服务与信息共享平台运行指标6.1.1计时精度
最小计时单位宜不大于1s.
6.1.2计时误差
24h的计时误差宜不超过士3s.
6.2数据传输指标
6.2.1传输频率
停车服务与信息共享平台和停车场（库）管理信息系统之间数据传输有定时和实时两种方式：a）定时传输：可自定义数据传输间隔，范围为1min～24h，调整单位为1min；b）实时传输：数据发生变化即传输。6.2.2传输一致性
停车服务与信息共享平台和停车场（库）管理信息系统之间的数据信息传输应保持--致：a）应具有数据断点续传功能，保证停车服务与信息共享平台或网络发生故障时，数据可在停车场（库）管理信息系统缓存，故障排除后，可恢复传输并重新上传：b）应具有数据比对功能，保证停车服务与信息共享乎台与停车场（库）管理信息系统信息的一致性。
6.3图像技术指标
所记录的车辆图片应能清断辨别，图像质量应符合GA/T832中规定，车辆号牌识别应符合GA/T833中规定。
7通信要求
7.1通信协议
停车服务与信息共享平台应通过TCP/IP（TransmissionControlProtocol/IntcrnctProtocol，传输控制协议/因特网互联协议)协议同停车场（库）管理信息系统实现互联互通。2通信状态监测
停车服务与信息共享平台应具备通信状态监测功能，能够对平台同停车场（库）系统之间的通信链路行状态监控，并对通信中断进行警告并记录川志。5
GA/T 1302—2016
8安全性要求
8.1数据传输安全
停车服务与信息共享平台同停车场（库）管理信息系统之间的通信应采取加密方式传输。8.2数据库安全
停车服务与信息共享平台数据库系统应布设究余备份，建立加密机制。8.3日志审计
停车服务与信息其享平台应具备独立的口志审计系统，可检测事件日志，并定期审计。8.4网络防火墙安全
停车服务与信息共亨平台应布设网络防火墙。8.5停车费支付安全免费标准下载网bzxz
停车服务与信息共享平台应同银行、第三方支付平台和手机应用程序平台等通过安全链路对接，保障电子支付安全可靠。
8.6用户认证识别安全
停车服务与信息共亨平台应满足以下要求：a）面向服务用户接人应核对用户的用户名及密码，同时应具备认证功能；b）面向管理用户接人应核对用户的用户名及密码，且应具备证书认证功能。9测试与运维要求
9.1 测试要求
9.1.1 功能测试
通过操作停车服务与信息共享平台，查看其实际运行情况，检验数据可靠性及有效性，验证是否具备第5章中所列的系统功能。
9.1,2可靠性测试
停车服务与信息共享平台连续工作30天，系统能不间断地运行，系统性能应满足第6章中的要求。9,1.3有效性测试
停车服务与信息共享平台连续工作30天，系统能不间断地运行，平台同停车场（库）管理信息系统之间的通信应满足第7章中的要求。9.1.4 安全测试
停车服务与信息共享平台连续工作30天，系统不间断地运行，安全性应满足第8竞巾的要求，5
9.1.5应急测试
GA/T1302—2016
人为使系统设备断电，然后恢复供电，系统恢复后数据连接正常恢复、数据内容不会丢失，2运营维护要求
系统维护
停车服务与信息共享平台应保持良好的运行状态，定期进行设备的检验、更换和维护。数据更新与维护
停车服务与信息共享平台内的数据应及时更新，以保证系统数据的时效性。定期对系统内数据进行完整性校核，以保证数据的有效性。数据备份
停车服务与信息共享平台应定期进行数据备份，保障系统故障恢复后系统的正常运行。7
GA/T 1302—2016
A.1停车场(库)登记信息
停车场（库)登记信息见表A1
字段名称
停车场(库)编号
停车场（库)名称
停车场(库)位罩
停车场（库)使用年限1)
产权单位
产权单位负责人姓名
产权单位负责人职务
产权单位负责人联系电话
运营单位
运营单位负责人姓名
运营单位负责人职务
运营单位负资人联系电话
停车泊位数量
配备充电桩的停车消位数盘
停车收费方式
停车泊位所属路内或路外属性
路外停车泊位所属建筑属性
停车场(库)入口数量
停车场(库)出口数量
停车场(库)入口1坐标
停东场（库）人口2坐标
字符型
学符型
学符型
字符型
字符型
字符型
字符型
字符型
字符型
学符型
字符型
字符型
字符型
附录A
（规范性附录）
数据规范
停车场（库）登记信息表
18字节
2字节
8字节
6字节
1亨节
1字节
1字节
1学节
20享节
20字节
是否可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
编码规测应与 GA/T 1271致
符合GA/T543.1公安数据元DE00065符合GA/T543.1公安数据元DE00075单位；年
符合GA/T543.1公安数据元DE00065符合GA/T543.1公安数据元DE00002符合GA/T 543.1公安数据元DE00022符合GA/T543.3公安数据元DE00216符合GA/T543.1公安数据元DE00065符合GA/T5431公安数据元DE00002符合GA/T543.1公安数据元DE00022符合GA/T543.3公安数据元DE00216单位.个
单位个
1免费;2收费
详见表B.1
详览表B.2
单位：个
单位：个
经度 X/纬度 Y;五位有效数字。参照垫标系WGS84(WorldGeodeticSystem1984，界大地密标系1984）
经度X/纬度Y；五位有效数字。参照坐标系WGS84
是指按照运营单位和产权单位签署的合同或协议规延，运营单位有权使用停车场(库)的期限。学段名称
停车场(库)口巫标
停车场(库)入口N坐标
停车场(库)出口1坐标
停牟场(库)出口2 坐标
停车场(库)出口坐标
停车场(库)出Ⅱ N坐标
路内停车泊位坐标
停车泊位登记信息
学符型
字符型
学符型
字符型
字符型
学符型
字符型
停车泊位登记信息见表A.2
表A.1（续）
20字节
20字节
20字节
20学节
20字节
20字节
20 了节
学段名称
所停车场(库)编号
停车泊位编号
停车场(库)内部编号
停车沪位所属路内或路外属性
路外停车泊位所属建筑属性
停车泊位使用属性
停车泊位收费方式
停车泊位尺寸属性
停车剂位高度属性
专属泊位停泊车辆类型
停车泊位排列形式
停车位可用时间
停车泊位占用状态
停车泊位人位方式
是否配备充电磁
字符型
字符型
否可空
不可空
不可空
不可空
不可空
不可空
不司空
本可空
GA/T 1302—2016
经度 X/纬度 Y;五位有效数字。 参照坐标系WGS84
经度 X/纬度 Y: 五位有效数字。 参照坐标系WGS84
经度 X/纬度 Y;五位有效数字。参照染标系WGS81
经度X/纬度Y五位有效数字。参照坐标系WGS84
经度X/纬度Y，五位有效数字。参照坐标系WGS84
经度 X/纬度 Y;五位有效数字。参照坐标系WGS84
经度X/纬度Y；五位有效数字。参照坐标系WGS84
停车泊位登记信息表
16字节
22字节
1学节
1学节
1学节
1学节
1学节
1学节
2字节
1字节
1字节
1字节
{学节
1字节
是否可空
不可空
不可空
不可空
不可空
不司空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
不可空
编码规则虚与GA/T1271—致
缩码规则应与 GA/T 1271 一致
白定义,但应与停车泊位编号一·一·对应详见表3.1
详见表B2
详见表B3
详见表3.4
详见表B.5
详见表 B.6
详见表 B,7
详见表B.8
详见表B.9
详见表B,10
详见表B.11
1已配备：2未配备
