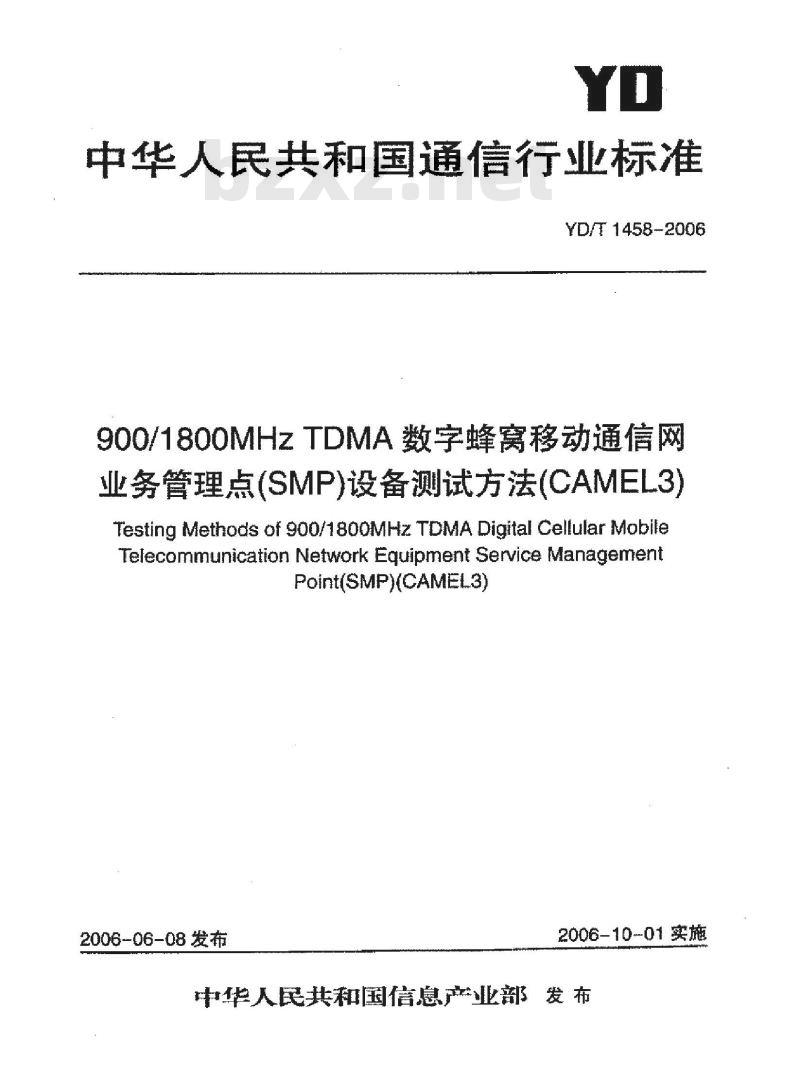

【YD通讯标准】 900/1800MHz TDMA 数字蜂窝移动通信网业务管理点(SMP)设备测试方法(CAMEL3)

中华人民共和国通信行业标准
YD/T1458-2006
900/1800MHzTDMA数字蜂窝移动通信网业务管理点（SMP)设备测试方法（CAMEL3）Testing Methods of g00/1800MHz TDMA Digital Cellular MobileTelecommunication Network Equipment Service ManagementPoint(SMP)(CAMEL3)
2006-06-08发布
2006-10-01实施

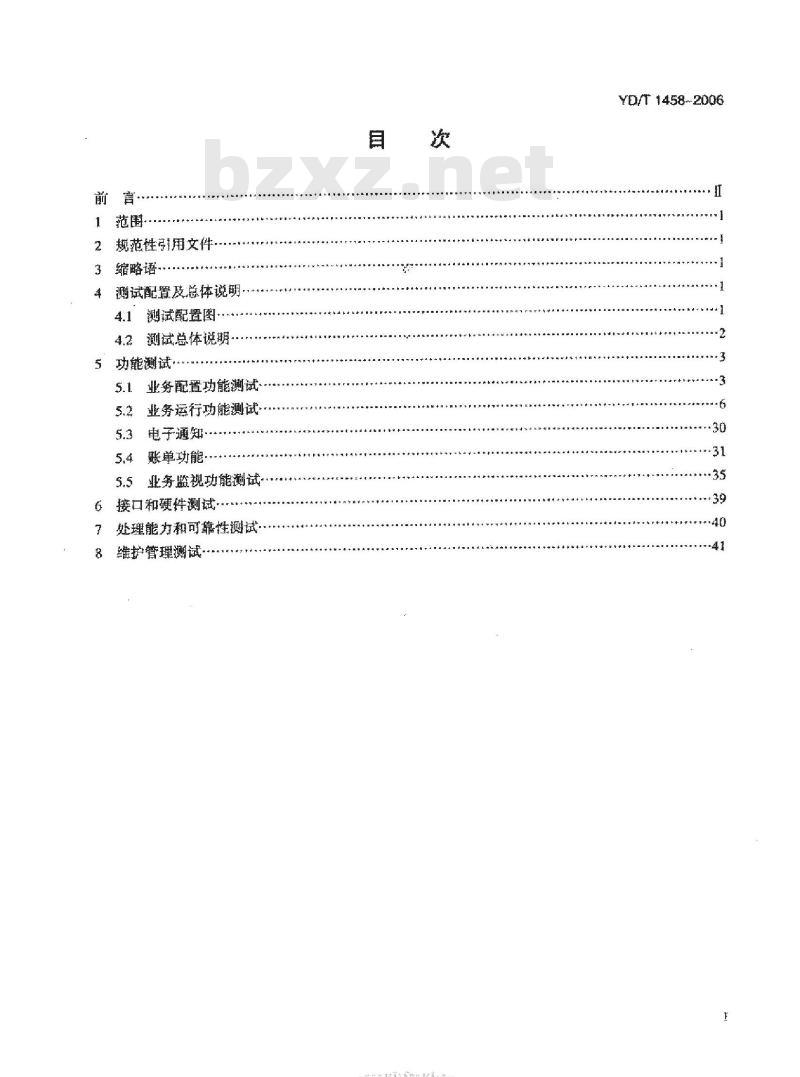

中华人民共和国信息产业部发布前言
1范围·
2规范性学用文件·
3缩略语-
4测试配置及总体说明
4.1测试配置图
4.2测试总体说期
5功能测试
业务配置功能测试
5.2业务运行功能测试
5.3电子通知·
5.4账单功能+
3.5业务监视功能测试
6接口和硬件測试··
处理能方和可靠性测试
维护管理测试
-i KAoNi KAca-
YD/T 1458-2006
YD/T 1458-2006

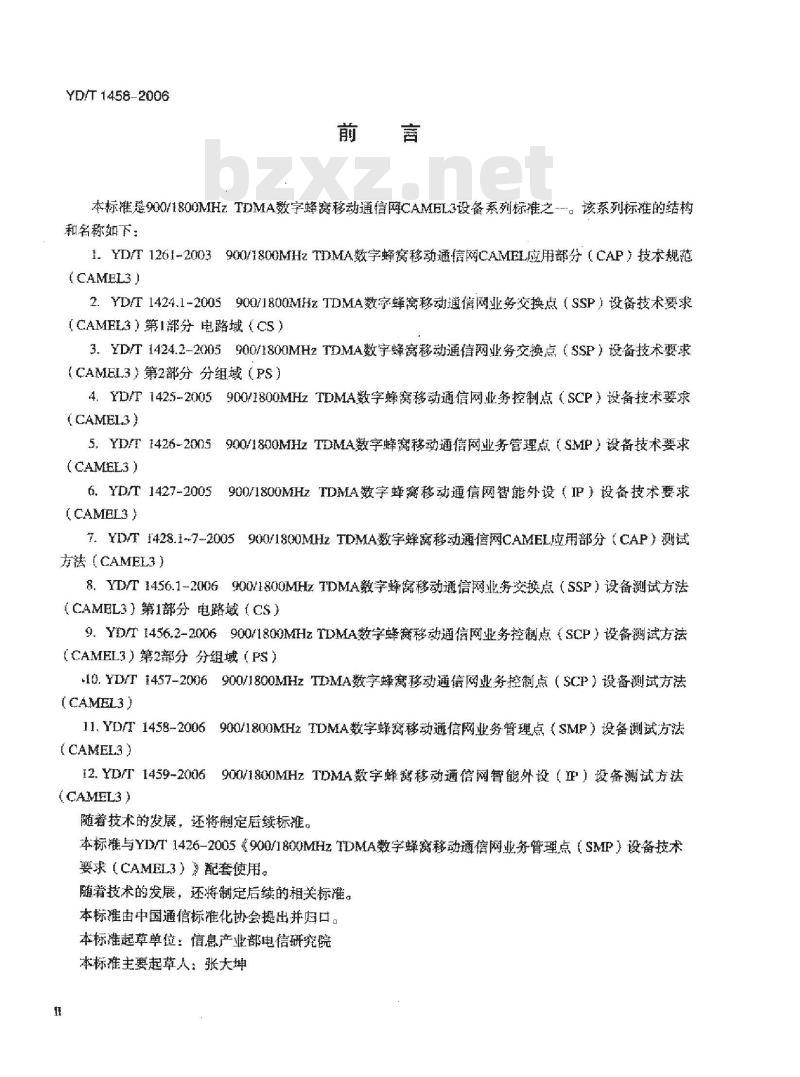

本标准是900/1800MHzTLMA数字蜂窝移动通信网CAMEL3设备系列标准之~该系列标准的结构和名称卿下：
1.YD/T1261-2003900/1800MHzTDMA数字蜂窝移动通信网CAMEL应用部分（CAP）技术规范(CAMEL3)
2.YD/T1424.1-200900/1800MHZzTDMA数字蜂窝移动通信网业务交换点（SSP）设备技术要求（CAMEL3）第部分电路域（CS）3.YDT1424.2-200900/1800MHzTDMA数字蜂窝移动通信网业务交换点（SSP）设备技术要求（CAMEL3）第2部分分组域（PS）4.YD/T1425-2005900/1800MHzTDMA数字蜂窝移动通信网业务控制点（SCP）设备技术要求(CAMEL3)
5.YDT1426-2005900/1800MHzTDMA数字蜂窝移动通信网业务管理点（SMP）设备技术要求(CAMEE3)
6.YD/T1427-2005900/1800MHzTDMA数字蜂窝移动通信网智能外设（IP）设备技术要求CAMEL3}
7.YD/T1428.1~72005900/1800MHZzTDMA数字蜂窝移动通信网CAMEL应用部分（CAP）测试方法（CAMEL3）
8.YD/T1456.1-2006900/1800MHzTDMA数字蜂窝移动通信网业务安换点（SSP）设备测试方法（CAMEL3）第1部分电路域（CS）9.YD/I1456.2-2006900/1800MHzTDMA数字蜂宽移动通信网业务控制点（SCP）设备测试方法（CAMEL3）第2部分分组域（PS）10.YD/T1457-2006900/1800MHzTDMA数字蜂窝移动通信网业务控制点（SCP）设备测试方法(CAMEL3)
11.YD/T1458-2006900/1800MHzTDMA数字蜂窝移动通信网业务管理点（SMP）设备测试方法(CAMEL3)
12.YD/T1459-2006 900/1800MHzTDMA数字蜂离移动通信网智能外设（IP）设备测试方法(CAMEL3)
随着技术的发展，还将制定后续标准。本标催与YD/T1426-2005《900/1800MHzTDMA数学蜂窝移动通倍网业务管理点（SMP）设备技术要求（CAMEL3）》配套使用。
随着技术的发展，还蒋制定后续的相关标准。本标准由中国通信标雅化协会提出并归口。本标准趣草单位：信息产业部电信研究院本标雅主要起草人：张大坤

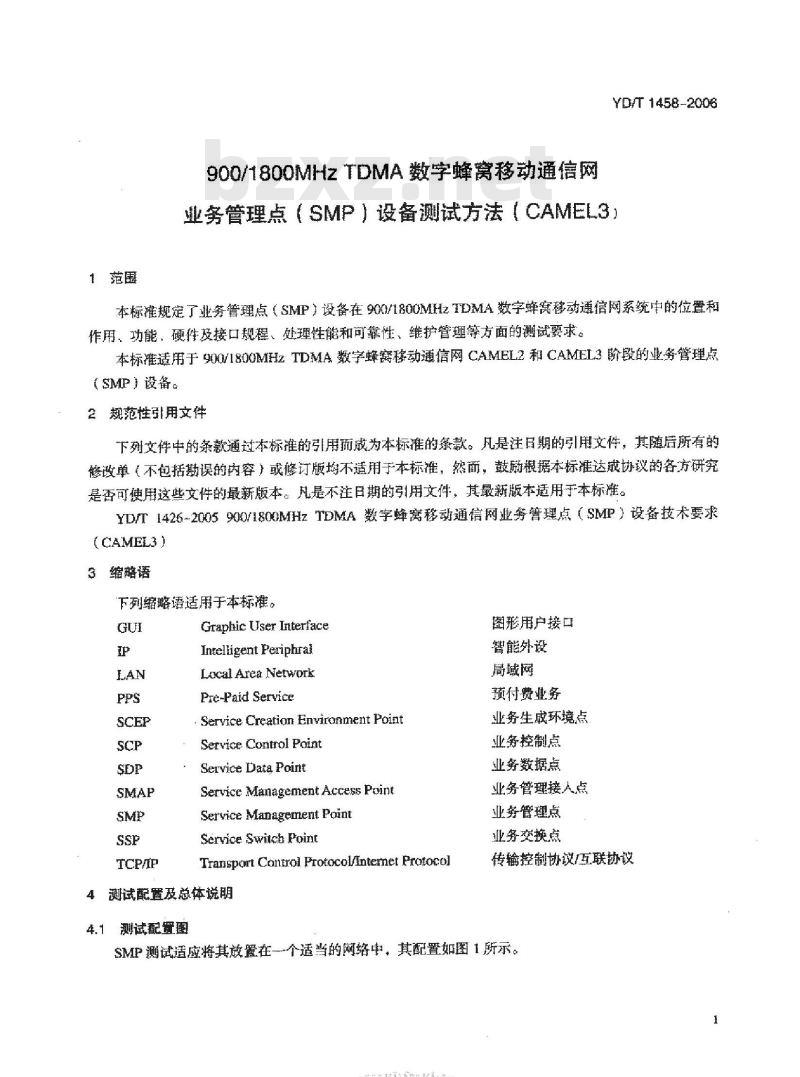

1范围
900/1800MHzTDMA数享蜂窝移动通信网YD/T 1458-2006
业务管理点（SMP）设备测试方法（CAMEL3）本标准规定了业务管理点（SMP）设备在900/1800MHzTDMA数字蜂窝移动通信网系统中的位置和作用、功能、硬件及接口规程、处理性能和可靠性、维护管理等方面的測试要求。本标准适用于900/180OMHZTDMA数字蜂窝移动通信网CAMEL2和CAMEL3阶段的业务管理点（SMP）设备。
2规范性引用文件
下列文件中的条款通过本标准的引用而戒为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然前，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1426-2005900/1800MHzTDMA数字蜂窝移动通信网业务管理点（SMP）设备技术要求(CAMEL3)
3缩略语
下到缩略语适用于本标准。
Graphic User Interface
Inteligent Periphtal
Lacal Area Network
Pre-Paid Service
Service Creatian Environment PointService Control Point
Service Data Point
Service Management Access PointService Management Point
Service Switch Point
Transport Control Protocolinternet Prcatocol4谢试配置及总体说明
图形用户接口
智能外设
唇域网
预付费业务
业务生成环境点
业务控制点
业务数据点
业务管理接人点
业务管理点
业务交换点
传输控制协议/互联协议

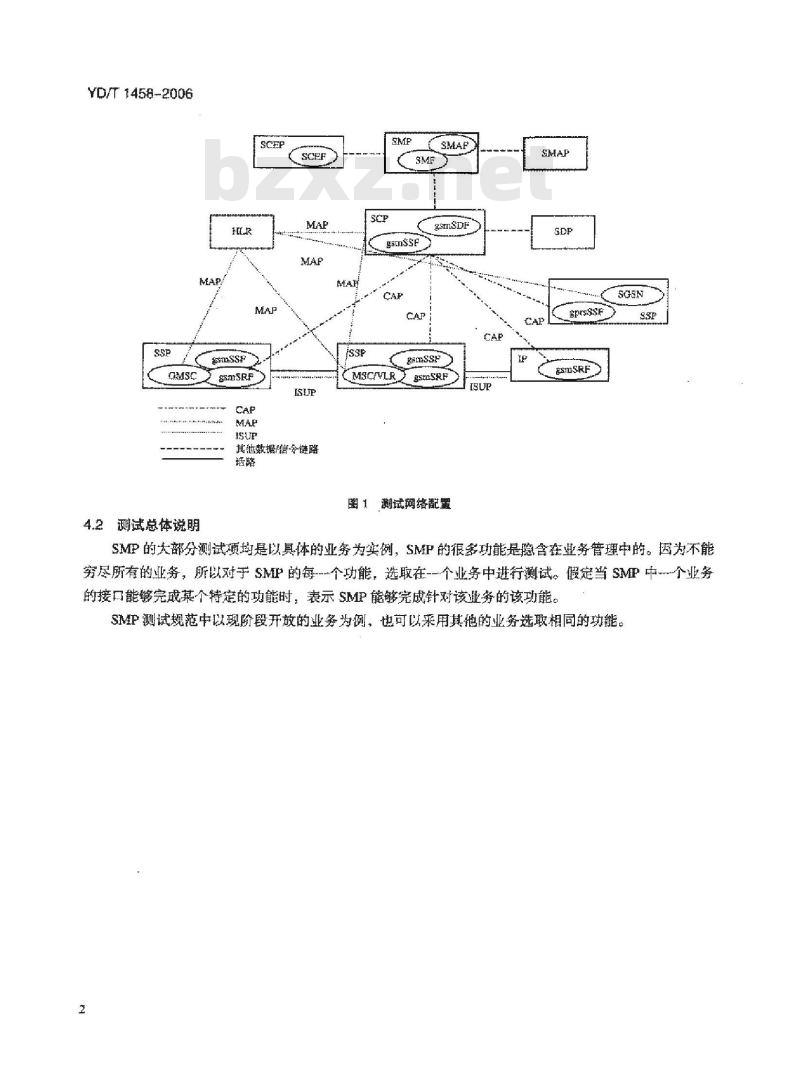

4.1测试配置图
SMP测试适应将其放置在一个适当的网络中，其配置如图1所示。Hni KAONi KAca-
YD/r1458-2006
ESmSRF
其他数据信令健路
4.2试总体说明
F SMAP
gsnSDF
usmsse
gSESSr
MSCVLR
图1测试网络配
aprssst
gsmSRF
SMP的大部分测试项均是以具体的业务为实例，SMP的很多功能是隐含在业务管理中的。因为不能穷尽所有的业务，所以对于SMF的每个功能，选取在-个业务中进行测试。假定当SMP中…个业务的接口能够完成革个特定的功能时，表示SMP能够完成针对该业务的该功能。SMP测试规范中以现阶段开放的业务为例，快可以采用其他的业务选取相同的功能。2
5功能测试
5.1业务配置功能测试
测试编号：5.1.1
YD/T 1458-2006
测试参考：YDT1426-2005900/1800MHIzTDMA数字蜂窝移动通信网业务管理点（SMP）设备技术要求（CAMEL3）
测试项目：功能测试
测试分项目：接收来自 SCEP的业务包、配置业务测试目的：
1、测试SMP从SCEP接收业务包的能力，及将业务配置到网络元的能力测试配置描速：图1
预置条件：
1.在SCEP上生成了新业务，该业务尚未配置到网络中。（以SCEP中生成的业务为例）2。登录标识1有权配置业务
测试流程：
1.登录标识1登录到SMP：
2、给SCEP指令，请SCEF发送业务包：3.SMP接收来自SCEP的业务包
4.从SMP启动配置业务（包括配置业务执行逻辑、业务管理逻辑、业务接口程序、批务数据模版、务触发数据、信令路由数据、业务数据）配置完藏后应给操作员完成配置证实：5.操作员激活业务：
6.从SMP增加一个新的业务用户数据：7，进行呼叫，检查呼叫的处理是否和业务的要求一致；8.检查SMP上各个网络单元业务配置的情况，是否能够指示新配置的业务在网络中的情况测试说明：
1.在未建立SMP到SSP的管理路由，不能够从SMP直接加载SSP的触发信息时，应从SSP终端上进行加载。
2.当从SCEP接收的业务包中不包括业务接口程序程业务管理程序时，应从SMP启动接收业务接口程序和业务管理程序
iiiKAoNiKAca=
YD/T1458-2006
试编号：5.1.2
测试参考：YD/T1426-2005900/1800MH2TDMA数字蜂窝移动通信网业务管理点（SMP）设备技术要求（CAMEL3）
谢试项目：功能测试
试分项目：接收来自SCEP的业务包，配置业务，同时将业务配置到多个网络单元试目的：
1.测试SMP将业务配置到多个网络单元的能力配置描述：图1
预置条件：
1.在SCEP上生成了新业务，该业务尚未配置到网络中。（以SCEP生成的业务为例）2、登录标识1有叔配置业务
测试流程：
1.登录标识1登录到SMP：
2.给SCEP指令，请SCEP发送业务包：3.接收来自SCEP的业务包；
4.从SMP启动配暨业务到多个SCP，配置完成后应给操作员完成配置证实：5.检查SMP中网络单元中的业务的情况的指示；6.操作员激活业务；
7.从SMP增加新的业务用户数据分别到SCP1和SCP2；8.通过呼叫分别对两个SCP中数据进行检查；9.从SMP检查SCPI和SCP2的业务配置的情况潮试说明：
1.当不能够从SMP直接向SSP加载触发信息时，应从SSP终端上进行加载。2.当从SCEP接收的业务包中不包括批务接口程序和业务管理程序时，应从SMP启动接收业务接口程序和业务管理程序
YD/T 1458-2006
溅试编号：5.1.3
测试参考：YD/T1426-2005900/1800MHzTDMA数字蜂窝移动通信网业务管理点（SMP）设备技术要求(CAMEL3)
测试项目：功能测试
溅试分项目：测试业务的引人功能测试目的：
1.业务数据引人的功能
测试配置描述：图1
预置条件：
1.PPS业务包经配置到网络中。
2．登录标识1有权配置业务用户数据测试流程：
1.登录标识1登录到SM；
2、建立业务用户名称、单位名称、联系电话、联系人，付费方式等业务用户信息：3.指定业务用户使用SCP1：
4.创建新的业务用户数据；
5．新的业务用户发起呼叫，结策后，检查该用户的相关数据库数据是否记录了刚才的呼测试说明：
测试编号：5.1.4
测试参考：YDT1426-2005900/1800MHzTDMA数字蜂窗移动通信网业务管理点（SMP）设备技术要求（CAMEL3）
测试项目：功能测试
测试分项目：从SMP批量录人数据测试自的：
1.SMP具有批量录人数据的功能
测试配置描述：图1
预置条件：
1.以PPS业务为例，FPS业务已经配置到网络中（当没有PPS业务时，可以其业务为例）。2、登录标识1有权配置业务用户数据测试流程：
1.登录标识1登录到SMP：
2.从SMP批量录人数据（创建100个PPS充值卡）3，随机抽取刚刚生成的10个充值卡，对充值卡进行充值，检查充值是否正确测试说明：
-iKAoNi KAca-
YD/T 1458-2006
5.2业务运行功能测试
测试编号：5.2.1
测试参考：YD/T1426-2005900/1800MHzTDMA数字蜂窝移动通信网业务管理点（SMP）设备技术要求（CAMEL3）
测试项目：功能测试
测试分项目：对具体数据进行核套，定期启动核查试目的：
1.SMP可以启动对SCP中的个具体的数据进行核查：2、SMP应能够定期启动核查：
3.核查应不影响网络中呼叫处理測试配置描述：图1
预置条件：
1.PPS已经配置到网络中。
2.登录标识1有权启动数据核查
测试流程：
1.登录标识1登录到SMP：
2.操作员给SMP发送指令要求定期启动核查，即对PPS业务用产数据在每天12：00（测试时根据需要选择时刻）进行核查；
3.SMP在12：00自动给SCP发送启动核查的指令4.SCP将要核查的数据送到SMP，由SMP对数据进行比较，如果核查中未出现问题，则应给操作员个核查戒功究戒的报告。如果核查过程中发现数据不一致，则应将详细的数据信息报告给操作员，其中应报告哪一个数据出现差错，SCP和SMP中的数据各为多少；5.在SMP进行核查过程中，同时进行FPS呼，修改PPS的密码，旅当能够正确进行：6.在第二天，开一时闻检查SMP是否能够周期性地给SCP指令，核查是否能够周期性的启动测试说明：
1.．应将核查分为数据全部致和发现有不致的数据两种情况测试编号：5.2.2
YD/T 1458--2006
测试参考：YD/T【426-2005900/1800MHzTDMA数字蜂窝移动通信网业务管理点（SMP）设备技术票求（CAMEL3）
测试项目：功能测试
测试分项目：对整个数据库进行核查，发送指令进行核查测试国的：
1.SMP可以启动-次性对SCP中的整个数据库进行核查：2.SMP对核查出现的结果的处理，应能够完成通知操作员、SMP更新自已的数据、SMP命令SCP更新数据三种处理方式：
3、核查应不影响网络中呼叫处理测试配置撒述：图1
预置条件：
1.PPS业务已经配置到网络中。
2.登录标识1有权启动数据核查
测试流程：
1.登录标识1登录到SMP：
2.发送指令对整个数据库进行核查：3.SMP给SCP发送启动核查的指令：4.SCP将要核查的数据送到SMP，由SMP对数据进行比较，如果核查中未出现问题，则应给操作员个核查成功完成的报告：
15.在SMP同时进行核查过程中，同时进行PPS呼叫，修改PPS的密码，应当能够正确进行；6.个有权的操作员登录到SMP；
7.发送指令对PPS用户数据进行核查：18、SMP给SCP发送启动核查的指令：19.SCP将要核查的数据送到SMP，由SIMP对数据进行比较，当发现数据不一致（不致的数据为用户密码，该数据应以SCP中的数据为准），SMP应根据SCP的数据对相应的数据进行更新，并拉通知操作员；
10一个有权的操作员登录到SMP：11.操作员修改SMP上PPS业务的费信息：12.发送指令对PPS业务数据进行核查，SMP向SCP发送启动核查的指令：13.SCP将要核查的数据送到SMP，由SMP对数据进行比较，当发现数据不-致（费率信息），SMF应通知SCP对相应的数据进行更新，并应通知操作员测试说明：
HiiKAONiKAca=
YD/1458--2006
溅试编号：5.2.3
测试参考：YD/T1426-2005900/1800MHzTDMA数字蜂窝移动通信网业务管理点（SMP）设备技术要求（CAMEL3）
测试项自：功能测试
测试分项目：经过鉴权的操作员修改业务数据测试目的：
1.SMP能够授权用户修改允许修改的业务数据瓣试配置载述：图1
预置条件：
1.PPS巴经配置到网络中：
2.登录标识1有权修改PPS业务数据测试流程：
1.登录标识1登录到SMP中的PPS业务：2.登录标识1修改PPS业务中计费折扣信息，SCP修改后应给SMP证实：3进行PPS呼，检查话单查着折扣信息：4.登录标识1登录到SMP中的PPS业务：J5.登录标识1试图修改不能修改的业务数据时（PPS卡的密码），SMP应能够拒绝试说明：
测试编号：5.2.4
YD/T 1458-2006
测试参专：YDT1426-2005900/1800MHZTDMA数字蜂窝移动通商网业务管理点（SMP）设备技本要求(CAMEL3）
测试项目：功能测试
测试分项目：通过呼助要新业务用户数据测试目的：
1、当用户通过呼训修改了SCP非的用产数据时，SMP能够接收SCP能够发起消息，并修改主数据库的数据
测试配置描述：图1
预置茶件：Www.bzxZ.net
1.PPS业务己经配置到网络中：
2．登录标识1有权查看PPS业务用户数据测试流程：
1．进行PPS呼邸，修设密码；
2、SCP将修改后的密码送到SMP，SMP修改主数据库后，SMP给SCP收到詹息的证实：登录标识1登录到SMP，检查该PPS用户数据是否已经修改测试说明：
用户数据更新后，SCP应尽快给SMP送新的业务用户数据，但不是实时，所以时间上可以略有费异-i KAoNi KAca-
