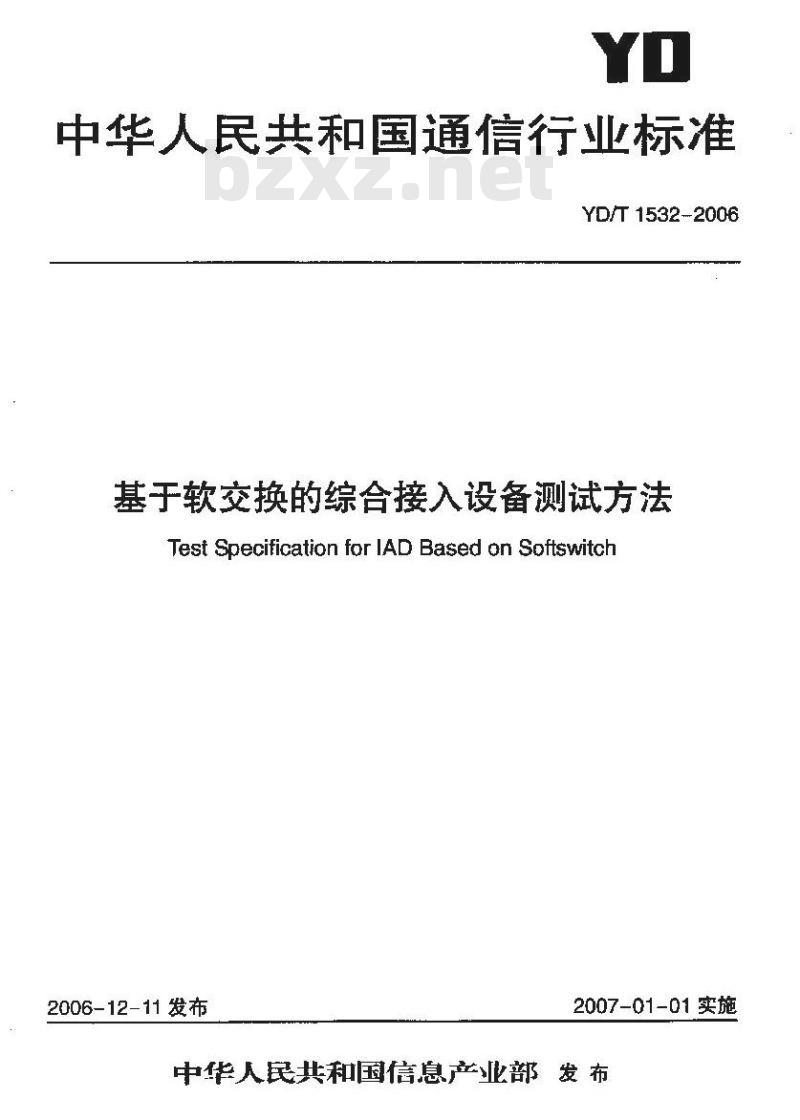

中华人民共和国通信行业标准
YD/T1532--2006
基于软交换的综合接入设备测试方法Test Specification for IAD Based on Softswitch2006-12-11发布
2007-01-01实施

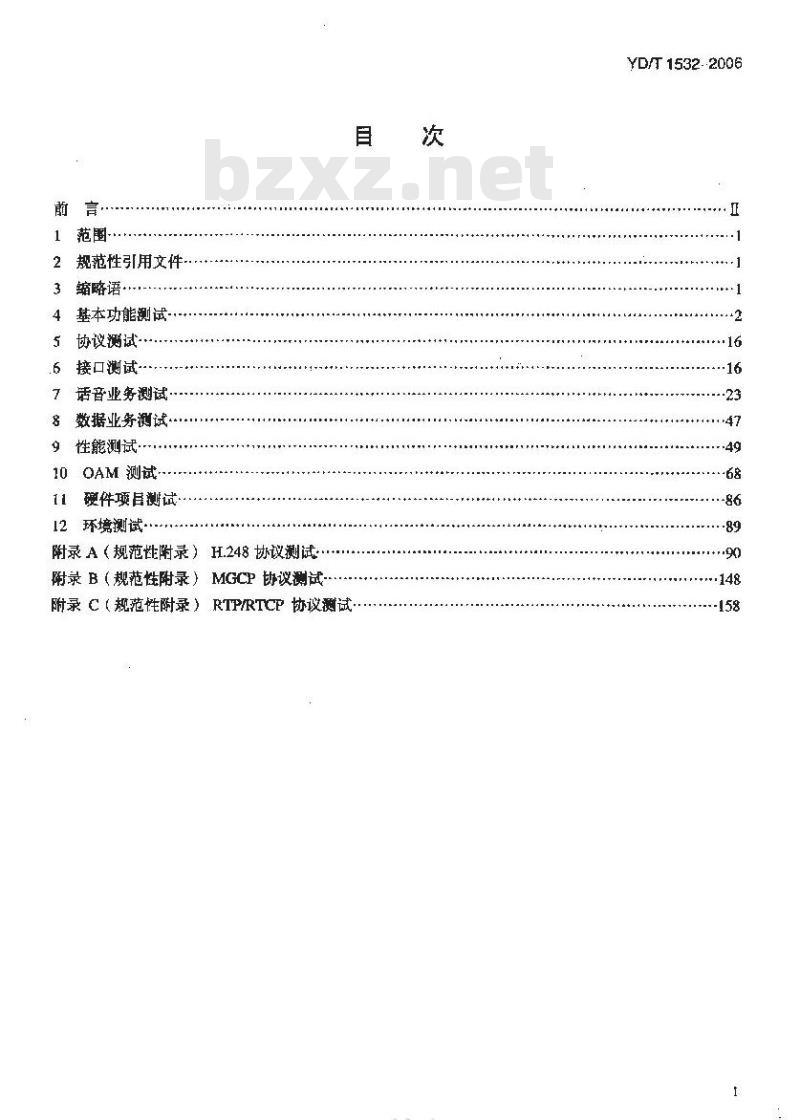

中华人民共和国信息产业部发布前言·
规范性引用文件
缩略语·
基本功能测试-
协议测试
接口测试
话音业务测试·
数据业务测试
性能测试·
10 OAM 测试-
硬件项目测试
12环境测试·
附录A（规范性附录）H.248协议测试附录 B（规范性附录）MGCP 协议测试-目
附录 C（规范性附录）RTP/RTCP 协议测试·次
KAOIKA
YD/T1532-2006
··89
YD/T1532-2006

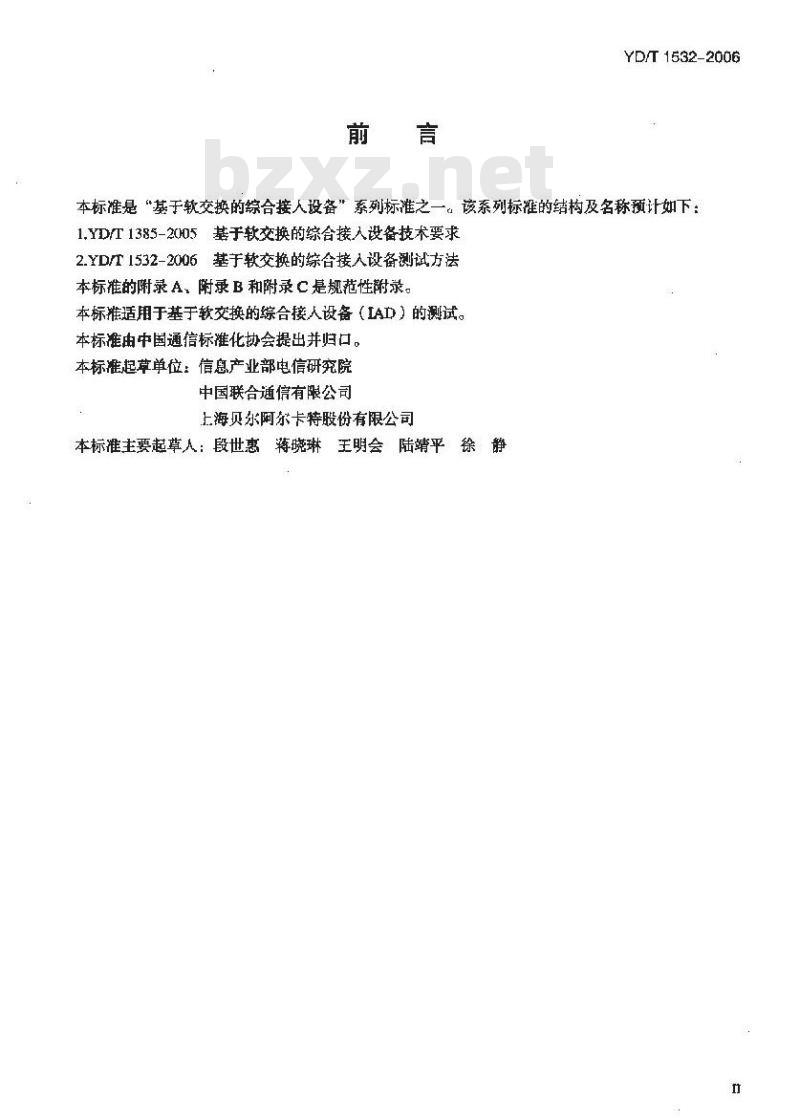

本标准是“基于软交换的综合接人设备”系列标准之一该系列标准的结构及名称预计如下：1.YD/T1385-2005基于软交换的综合接人设备技术要求2.YD/T1532-2006基于软交换的综合接人设备测试方法本标准的附录A，附录 B 和附录 C是规范性附录。本标推适用于基于软交换的综合接人设备（IAD）的测试。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院中国联合通信有限公司
上海贝东网尔卡特份有限公司
本标准主要起草人：段世惠蒋晓琳王明会，陆靖平徐静1范围

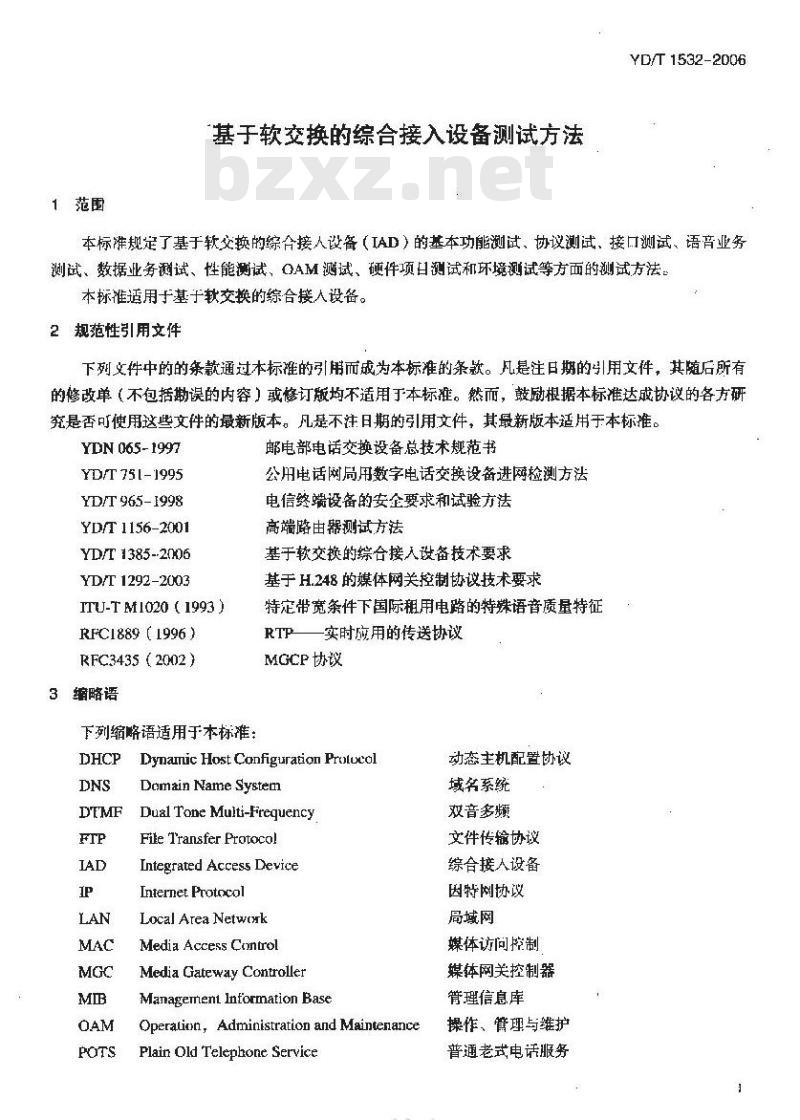

基于软交换的综合接入设备测试方法YD/T 1532-2006
本标准规定了基于软交换的综合接人设备（IAD）的基本功能测试、协议测试、接口测试、语音业务测试、数据业务测试、性能测试，AM测试、硬件项日测试和环境测试等方面的测试方法。本标准适用于基于软交换的综合接人设备。2规范性引用文件
下列文件中的的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。YDN 065- 1997
YD/T 751-1995
YD/T 965- 1998
YD/T 1156-2001
YD/T 1385--2006
YD/T 1292-2003
ITU-T M1020 (1993 )
RFC1889 (1996 )
RFC3435 （2002)
3缩略语
下列缩略语适用于本标准：
邮电部电话交换设备总技术规范书公用电话网局用数字电话交换设备进网检测方法电信终端设备的安企要求和试验方法高端路由器测试方法
基于软交换的综合接入设备技术要求基于H.248的媒体网关控制协议技术要求特定带宽条件下国际租用电路的特殊语音质量特征RTP
-实时应用的传送协议
MGCP协议
Dynamnic Host Canfiguration ProlucolDomain Name System
Dual Tone Muliti-Frequency
File T'ransfer Protoco!
Integrated Access Device
Internet Protocol
Local Area Netwoxk
Media Access Control
Media Gateway Controller
Management Information Base
Operalinn, Administration and MaintenancePlain Old Telephone Service
动态主机配置协议
域名系统
双音多频
文件传输协议
综合接人设备
因特网协议
局域网
媒体访问控制
媒体网关控制器
理信息库
操作、管理与维护
普通老式电话服务
KAOIKAa
YD/T1532-2006
Public Switched Telephone NetworkQuality Of Service
RTP Control Frotocol
Real-time Transport ProtocolSimple Network Management ProtocolTriorial File Transfer ProtocolVoice ActivityDetect
基本功能测试
4.1概述
公共电话交换网
服务质量
实时传输控制协议
实时传输协议
简单网络管理协议
远程文件传输协议
语音活动检测
IAD基本功能测试包括语音处理功能、呼叫处理与控制功能、资源控制功能、维护与管理功能，安全注册和安金臂理流程测试等。4.2语音处理功能测试

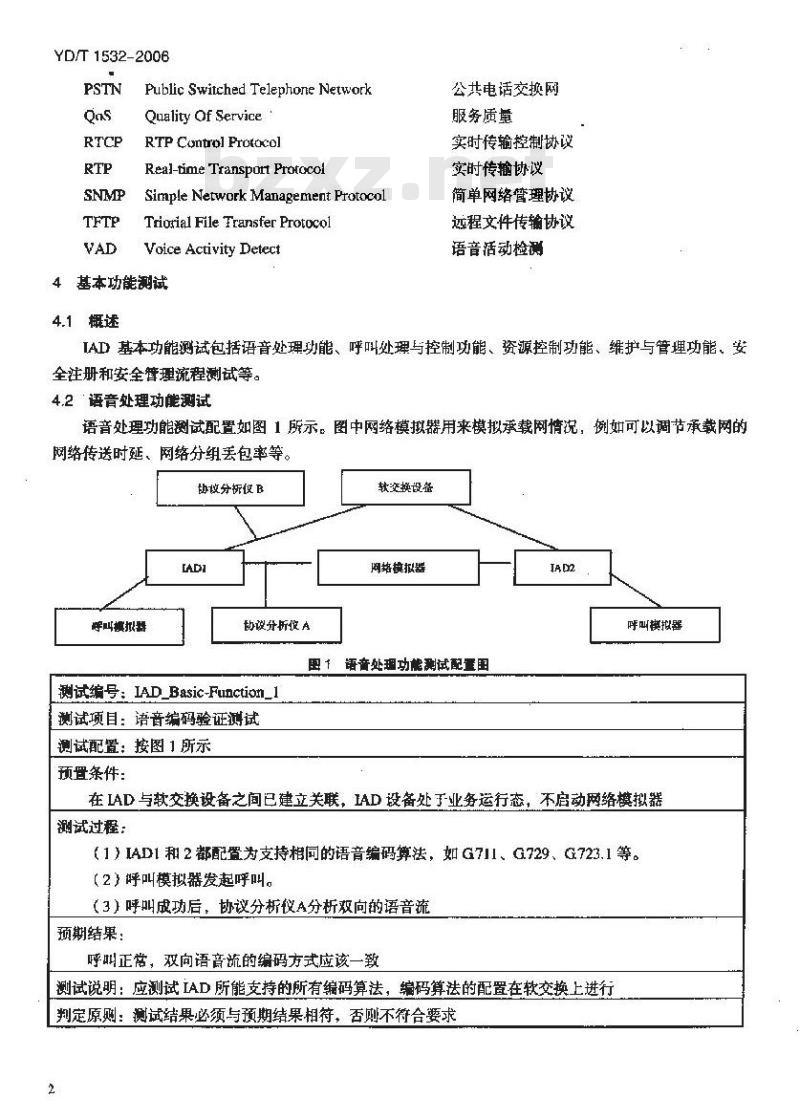

语音处理功能测试配置如图1所示。图中网络模拟器用来模拟承载网情说，例如可以调节承载网的网络传送时延。网络分组丢包率等。协议分析议 B
停马棋拉期
协议分折收A
软交换设备
网络模拟器
语音处理功能测试配置围
测试编号：IAD_Basic-Function_1测试项目：语音编码验证测试
测试配置：按图1所示
预置条件：
呼叫模拟器
在LAD与软交换设备之间已建立关联，LAD设备处于业务运行态，不启动网络模拟器测试过程：
(1）IAD1 和 2都配置为支持相同的语音编码算法，如G7I1、G729、G723.1等。【2）呼叫模拟器发起呼叫。
（3）呼叫成功后，协议分析仪A分析双向的语音流预期结果：
呼明正常，双向语育流的编码方式应该一致测试说明：应测试IAD所能支持的所有编码算法，编码算法的配置在软交换上进行判定原购：测试结果必须与预期结果相符，否则不符合要求2
测试编号：LADBasic-Function_2测试项目：语音编码协商测试
测试配暨：按图1所示
预暨条件：
YD/T 1532-2006
在LAD与软交换设备之间已建立关联，IAD设备处于业务运行态，不启动网络模拟器测试过程：
（1）LAD1和2都设置为支持不同的语音编码算法，如G711、G729、Q723.1等。（2）呼叫模拟器发起呼叫。
（3）呼叫成功后，协议分析仪分析双向的语音流预期结果：
呼叫正常，双向语音流的编码方式应该一致测试说明；应测试IAD所能支持的所有编码算法，编码算法的配置在软交换上进行判定原；测试结果必须与预期结果相符，否则不符合要求测试编号：IADBasic-Function_3测试项目：静音压缩与舒适背景噪声的产生测试测试配置：按图1所示
预制条件：
在LAD与软交换设备之间已经建立关联，LAD处于业务运行状态并启动静音检测机制，不启动网络模拟器
测试过程：
（1）1AD1和2都设置为支持相同的语音编码算法，如G711、G729、G723.1等。（2）呼叫模拟器发起呼叫，在呼叫成功后，播放含有100%静音的标谁语音段。（3）利用协议分析仪分析语音码流预期结果：
协议分析仪应能够按照-定比例捕获静音包，被叫用户应能听到舒透的背景噪声判定原则：测试结果必须与预期结果相符，否不符合要求YYKAONTKAa
YD/T1532-2006
视试编号：LAD_Basic-Function_4测试项日：语音编码动态切换测试（可选）测试配置：按图1所示
预置条件：
在IAD与软交换设备之间已经建立关联，IAD设备处于业务运行状态，在IAD 设备上设置一定的语音编码支持优先顺序，启动网络模拟器测试步骤：
（1）IADI和2都设置为支持相同的语音编码算法：（2）呼叫模拟器发起呼叫并呼叫成功：（3）利用网络模拟器调整网络状况，使IAD主动进行编码切换：（4）利用协议分析仪分析所捕获的语音码流预期结果：
当网络条件恶劣到一定条件时，IAD能够接收软交换的编解码切换的请求，IAD能够自动进行语音编码的切换（例如由G729换成G.723.16.3K等），切换时间<60ms测试说明：
（1）LAD产品必须有恶劣条件的判定原则，动态切换能力测试可选，（2）由MGC/软交换设备在通话过程中发起语音编动态切换的命令，（3）切换后第一个语音包的时刻T2和倒换前最后一个语音包的时刻T1，T2-T1就是语音编码切换时间
判定原则：测试结果必须与预期结果相符，否则不符合要求测试编号：IAD_Basic-Function.5测试项目：媒体流服务质量低于阅值时主动上报软交换测试（可选）测试配置：按图1所示
预置条件：
在IAD与软交换设备之间已经建立关联，IAD设备处于业务运行状态，启动网络模拟器测试步骤：
（1）呼叫模拟器发起呼叫并呼叫成功：（2）利用网络模拟器调整网络负裁情况，使媒体流质量低于IAD设置的阈值（3）LAD向软交换主动上报该情况预期结果：
当媒体流质量低于IAD设受的朗值时，AD应向软交换主动上报该情况判定原则：测试结果必须与预期结果相符，否则不符合要求测试编号：IAD_Basic-Function_6测试项目：终节点异常报告
测试配置：按图1所示
预置条件：
YD/T 1532-2006
在IAD与软交换设备之间已经建立关联，IAD1和LAD2设备处于业务运行状态，两个IAD下分别接电话用户1和2
测试步骤：
（1）用户1拨打用户2，呼叫成功：（2）将用1与AD1之间的POTS凹的连线拨掉：（3）在一定时闻后，IAD向软交换主动上报该情况预期结果：
在POST口连线断掉之后，LAD应主动向软交换释放结点并通告原遇判定原则：测试结果必须与预期结果相符，否则不符合要求4.3呼叫处理与控制功能测试
测试编号：IAD Basic-Control 1试项目：具有 DTMF检测功能
测试配置：按图1所示
预置条件：
在IAD与软交换设备之间已建立关联，IAD设备处于业务运行状态，不启动网络模拟器测试步骤：
（1）LAD1和2都设置为支持相同的语音编码算法；（2）呼叫模拟器发起呼叫；
（3）IAD应能够识别出呼叫模拟器所拨的号码并转换为相应的数字封装在信令中：（4）利用协议分析仪B分析所捕获的协议流预期结果：
AD应能够识别出用户所拨的号码并转换为相成的数字封装在信令中测试说明：
1AD应能够识别出用户所拨的号码并转换为相应的数字封装在信令中判定原则：测试结果必须与预期结果相符，否则不符合要求KANIKAa
YD/T1532-2006
谢试编号；LAD Basic-Control 2测试项目：具有 DTMF生成功髓
测试配置：按图1所示
预置条件：
在IAD与软交换设备之闻已建立关联，LAD设备处于业务运行状态，不启动网络模拟器。测试步骤
（1）LAD1和2都设置为支持相同的语音编码算法：（2）呼叫模拟豁发起呼叫，并呼叫成功：（3）呼叫模拟器拨一号码；
（4）被叫用户应能听到 DTFMF音预期结果：
使用协议分折仪A能够捕获到RTP包，所捕获的RTP包应包含所接打的弓码并符合RFC2833的要求：接收LAD应具备恢复生成DTMF音的功能测试说明：
接收LAD应具备恢复生成DTMF音的功能判定原则：测试结巢必须与预期结果相符，否则不符合要求避试编号： IAD Basic-Control.3测试项目：IAD 接受并执行MGC 所下发的拨号计划（DigitMap）测试配置：按图1所示
预置条件：
在IAD与软交换设备之间已建立关联，IAD设备处于业务运行状态，不启动网络模拟器测试步骤：
（1）LADI和2都设置为支持相同的语音编码算法：（2）呼叫模拟器发起呼叫：
（3）对于等位长的DightMap，拨完最后位被叫号码后，呼叫立即建立：（4）对于不等位长的DigheMapP，拨完最后-位被叫号码后，在规定的时间范围内呼叫建立预期结果：
LAD接受并执行MGC所下发的拨号计划（DigitMap）试说明：
LAD接受并执行MGC所下发的拨号计划（DigitMap）判定原则：测试结果必须与预期结果相筠，否则不符合要求测试缩号： IAD_Basic-Control_4试项目：事件侦测功能
测试配置：按图1所示
预置条件：
YD/T 1532-2006
在IAD与软交换设备之间已建立关联，IAD设备处于业务运行状态，不启动网络模拟器测试步骤：
（1）IADI和2都设置为支持相的语音编码算法：（2）用户摘机，IAD应上报MGC所要求检测的事件：（3）用户按Flash键，IAD应上报MGC所要求检测的事件：（4）用户挂机，IAD应上报MGC所要求检测的事件；（5）利用协议分析仪B分析所捕获的协议流预期结果：
LAD应能够具备并上报MGC所要求检测的事件，如摘机，挂机、FIash键等谢试说明：
LAD应能转具备并上报MGC所要求检测的事件，如摘机、挂机、Flash键等判定原则：测试结果必须与预期结果相符，否不符合要求测试编号：IAD_Basic-Controi_5测试项目：信号音及通知音播放功能测试配：按图1所示
预置条件：
在IAD与教交换设备之间已建立关联，LAD设备处于业务运行状态，不启动网络模拟器测试步骤：
（1）IAD1和2都设置为支持相同的语音编码算法：（2）呼叫模拟器发起呼叫，并呼叫成功；（3）LAD设备应能够根据MGC的指示，产生并向用户放送各种音源提示及通知音预期结果：
IAD设备应能够根据MGC的指示，产生并向用户放送各种音源提示及通知音测试说明：
LAD设备应能够根据MGC的指示，产生并向用户放送各种音源提示及通知音判定原则：测试结果必须与预期结果相符，否则不符合要求7
KAOIKAa
YD/T 1532-2006
测试编号：LAD_Basic-Control_4测试项目：反极信号提供
测试配置：按图1所示
预置条件：
在IAD与软交换设备之间已建立关联，IAD设备处于业务运衍状态，不启动网络模拟器测试步骤：
（1）LAD1和2都设置为支持相同的语育编码算法：（2）呼叫模拟器发起呼叫、并呼叫成功：（3）IAD应能向主叫提供反极信号预期结果：
LAD应能够接受并执行MGC所下发的命令，向主叫提供反极信号测试说明：
IAD应能够接受并执行MGC所下发的命令，向主叫提供反极信号判定原则：测试结果必须与预期结果相符，否则不符合要求4.4资源控制功能测试
测试编号: LAD Basic-Resounce_测试项目：响应软交换设备的资源报告命令测试测试配暨：按图1所示
预置条件：
在AP与软交换设备之间已经建立关联，IAD设备处于业务运行状态测试步骤：
（1）软交换设备向 LAD发起资源报告命令（AuditValue）;(2) IAD 以 Reply 响应
预期结果：
LAD汇报当前的资源便用情况
测试说明：
软交换设备也可以向IAD发起AuditCapabilities命令来查询 IAD的资源属性判定原则：测试结果必须与预期结果相符，否则不符合要求測试编号：lAD Basic-Resource_2测试项日：IAD状态查询测试
测试配置：按图1所示下载标准就来标准下载网
预置条件：
在IAD导软交换设备之间已经建关联，JAD设备处于业务运行状态测试步骤：
通过网管系统查询当前IAD的状态预期结果：
网管系统应显示当前IAD的状态是否正帝以及资源使用情况判定原则：测试结果必须与预期结果相符，否则不符合要求测试编号：IAD Basic-Resource_3测试项目：回声抑制功能测试
测试配置；拨图1所示
预置条件：
在IAD与软交换设备之间已经建立关联，IAD设备处于业务运行状态测试过程：
（1）软交换设备向IAD发送命令，要求IAD采取回声控制（2）呼叫模拟器发起呼叫，呼叫成功并试听语音效架，（3）软交换设备向LAD发送命令，要求IAD取消回声控制（4）呼叫模拟器发起呼叫，呼叫成功并试听语音效果颜期结果：
LAD接受软交换设备命令，开启/关闭拘声抑制功能，主观评估语音质量测试说明：
YD/T 1532-2006
如果测试环境下试听语音效果不明星，可以打开网络模拟器，增加网络传送时延以增强回市控制的效果
判定原则：测试结果必须与预期结果相符，否则不符合要求KAOIKAa
