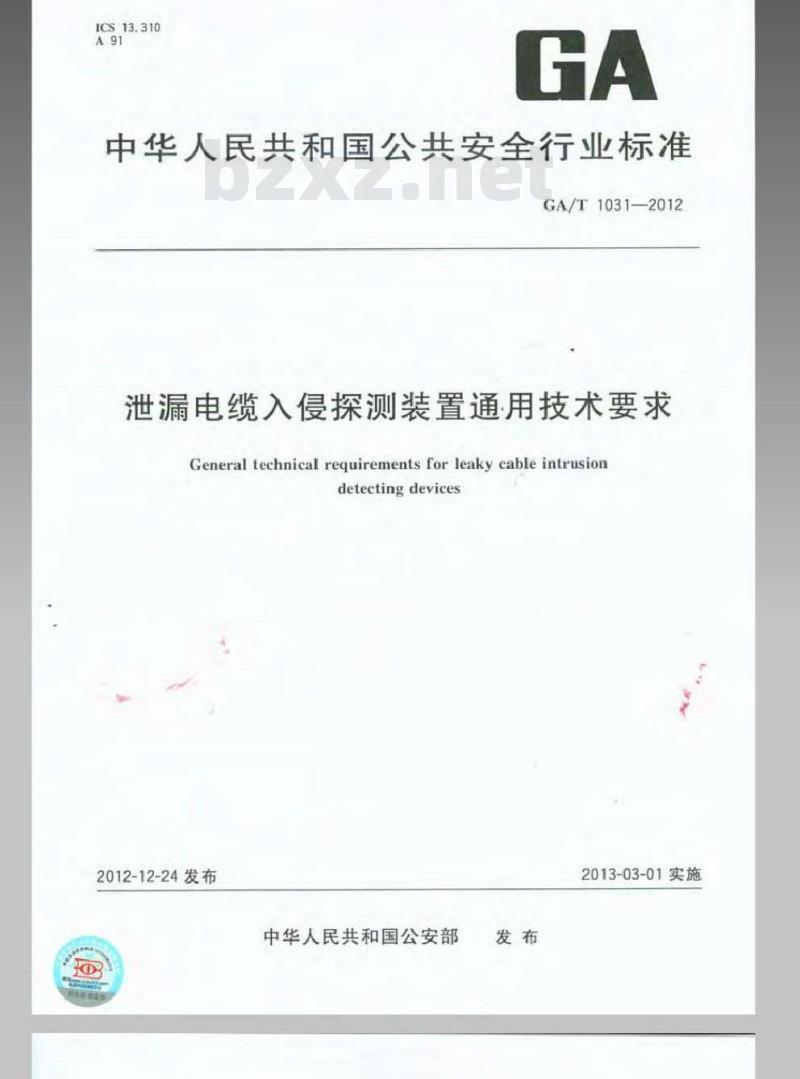

【GA公共安全标准】 泄漏电缆入侵探测装置通用技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T1031—2012
泄漏电缆入侵探测装置通用技术要求General technical requirements for leaky cable intrusiondetectingdevices
2012-12-24发布
中华人民共和国公安部
2013-03-01实施

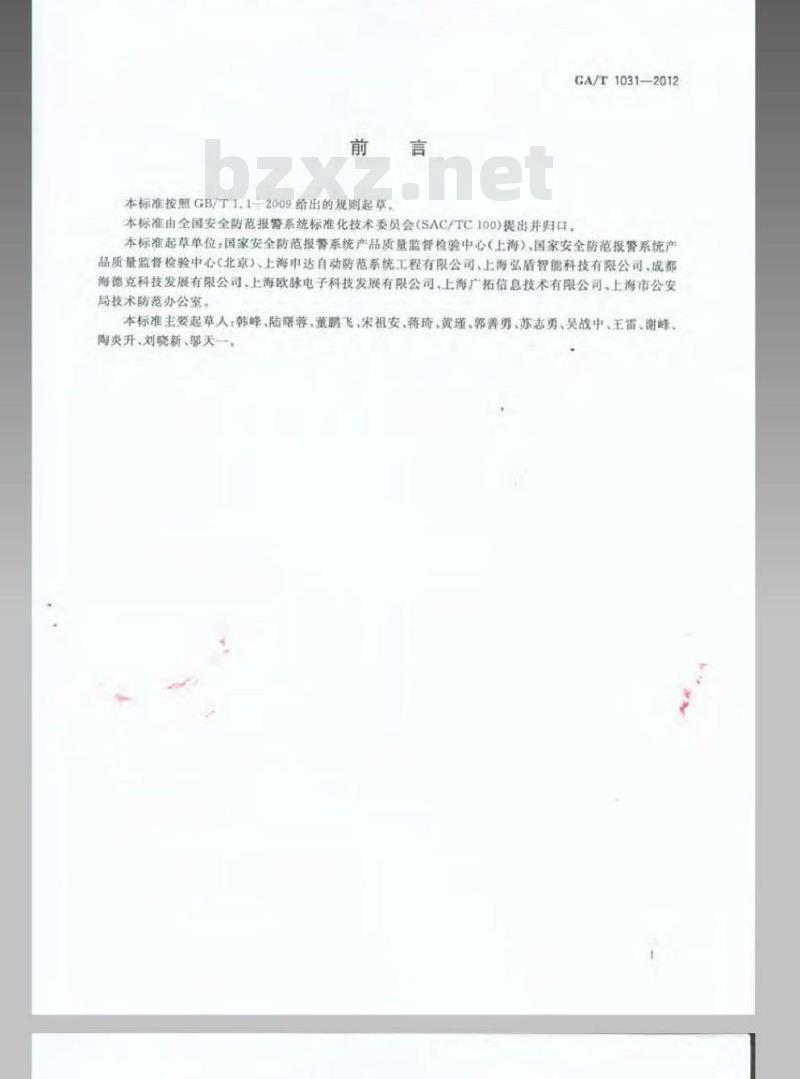

本标准按照GB/T112009给出的规则起草GA/T1031—2012
本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100）提出并归口：本标准起草单位：国家安全防范报警系统产品质量监督检验中心（上海），国家安全防范报警系统产品质量监督检验中心（北京）、上海中达自动防范系统工程有限公司、上海弘盾智能科技有限公司、成都海德克科技发展有限公司、上海欧脉电子科技发展有限公司、上海广拓信息技术有限公司、上海市公安局技术防范办公室，
本标准主婴起草人·韩峰、陆曙蓉、董鹏飞、宋祖安、琦、黄瑾、郭善勇、苏志勇、吴战中、王雷、谢峰、陶炎升、刘晓新、天一bZxz.net

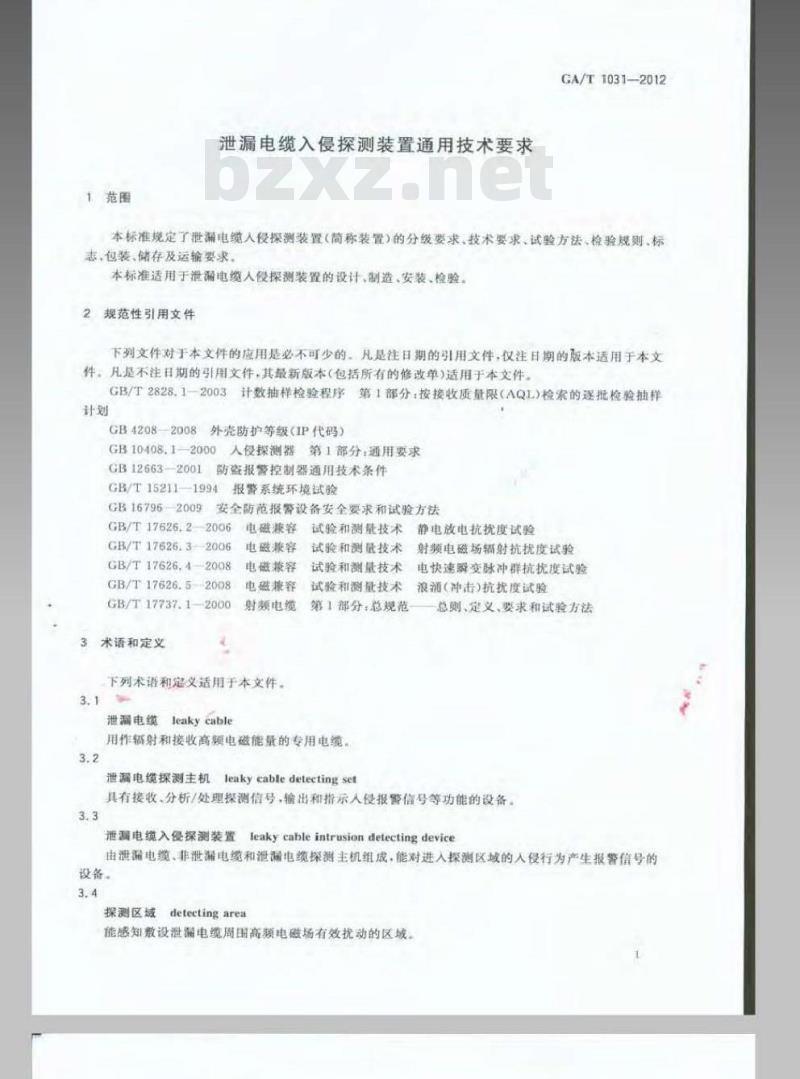

1范围
泄漏电缆入侵探测装置通用技术要求GA/T1031-2012
本标准规定了泄漏电缆人侵探测装置（简称装置）的分级要求、技术要求、试验方法，检验规则标志、包装、储存及运输要求、
本标准适用于泄电缆人侵探测装置的设计、制造、安装、检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的遥批检验抽样计划
GB4208-2008外壳防护等级（IP代码）GB104081-2000入侵探测器第1部分：通用要求GB12663-2001
防盗报警控制器通用技术条件
GB/T152111994
GB16796-2009
报警系统环境试验
安全防范报警设备安全要求和试验方法GB/T17626.22006
GB/T17626.3-2006
GB/T17626.4-2008
GB/T17626.52008
GB/T17737.1-2000
3术语和定义
电磁兼容
电磁兼容
电磁兼容
电磁兼容
射题电缆
下列术语和定义适用于本文件
泄漏电缆leakycable
试验和测量技术静电放电抗扰度试验试验和测量技术
试验和测量技术
试验和测量技术
第1部分：总规范
用作辆射利接收高频电磁能量的专用电缆，3.2
泄漏电缆探测主机leakycabledetectingset射频电磁场辐射抗扰度试验
电快速瞬变脉冲群抗扰度试验
浪通（冲击）抗扰度试验
总则、定义、要求和试验方法
具有接收、分析/处理探测信号，输出和指示人侵报警信号等功能的设备。3.3
泄漏电缆入侵探测装置leakycableintrusiondetectingdevice由泄漏电缆、非泄蒲电缆和泄漏电缆探测主机组成·能对进入探测区域的人侵行为产生报警信号的设备。
探测区域detectingarea
能感知敷设世漏电缆周围高频电磁场有效扰动的区域GA/T1031—2012
最小不报警距离minimalalarm-freearea靠近泄蒲电缆外侧不产生报警信号的最小垂直距商，3.6
参考目标reference target
不小于45k名的人体或其有与人体相似吸收和反射电磁波待性的物体4分级要求
4.1功能分级要求
装置应至少满足表1的功能等级中的一个能级人为基本要求等级B、等级C的功能要求依次递增。
表1装置功能等级分类
4.2环境分级要求
功能描速
室少应具存人受探测和报零信号辅出功结满是
人级要求，共具有故略告管本地水专数调书和报寄存储等功能具有人设定位，备码保护功能
B级要来，并
装置应至少满定表2的环境等级中的个。等级工等级理等级量的严酷程度假次递增。表2装置环境温湿度等级分类
环境描述
适用于装置完全略量于室外《如装置加装防护箱，商后放置于室外）或率内环垃条件愿窃的场合。当平均相对凝度为5左有时境温度变化范围应在—10～十55之间适用于装置壳全要露于全外，当平均相对醒度为6两在右时，环境温皮变化范围应在一25℃一+70之间且每年至少有30d，平均用耐温度介于85%~95%支间适用于装置究全最露于室外。当平均相对混度为75%左右时，环境温度变化范围应在一40℃～十0℃之间，且铺年至少有30d，平均相对强度介于85%~98%之间5技术要求
5.1外观与机械结构要求
5.1.1外观
泄漏电缆探测主机（以下简称主机）非金属外壳表面应无裂纹、趣色及永久性污，亦无明显变形和痕，
rKacaCiaiKAca
GA/T1031-2012
主机金属外壳表面涂覆不应露出底层金属，并无起泡、腐蚀、划粮、涂层脱落和沙孔等泄漏电缆非泄漏电缆外表应无裂纹泄漏电缆绝缘外套应采用防显、防酸、防盐雾的材料制成5.1.2机械结构
主机机壳盖板或门应有锁定装置主机面板上除密码按键及指示灯外，其他任何会影响功能的操作机构应安装在主机内。主机内应有防拆装置
非泄蒲电缆与主机连接应牢固、应采取密封措施。泄漏电缆、非泄蒲电缆连接应紧密、可靠。泄漏电缆的内外导体均应连续，且内外导体间不应短路。5.1,3外壳机械强度
主机外壳每个能正常接触到的表面承受0.5工的碰撞，不应影响装置的正常工作5.1.4接线柱和引出线牢固性
接线柱应有防止转动和松动的措施压线牢固可靠引出线应能承受20次直角弯曲而不折断，交流电源引出线同时还应能承受19.6N的拉力作用605面不损伤
5.1.5外壳防护等级
室外用装置应符合GB4208-2008规定的IP55级要求：室内用装置应符合GB4208-2008规定的IP41级要求，
5.2功能要求
5.2.1探测功能
多考自标穿越装置的探测区域时，应能产生报管信号5.2.2防拆报警
当打开主机机壳盖板或门时，装置应能输出报警信号5.2.3防破坏报警
装置电源被切断时，装置应能输出报信号装置在正常工作（通电）条件下，泄蒲电缆被断开或短路后，装置应能输出报管信号。装置失电条件下泄漏电缆被断开或短路，在重新上电工作后，装置应能输出报警信号5.2.4测试指示
主机应具有可见指示和/或可听指示，用来调试探测区域以及指示现场干扰和自身故障，5.2.5B级装置功能要求
B级装置还应满足表3的功能要求。GA/T1031-2012
散障告警功能
本地显系功能
参数调节功能
报警存储功能
数据通信功能
报警联动功能
5.2.6C级装置功能要求
表3B级装置功能要求
功能指述
应能对装置鼓障（如高频谅故障）进行分析，并实时告督提示应能显示装置运行参数、报警信息等应能对运行参数（报警解值）进行调节应能对报警借息，报警时间进行存储至少应配置1个数据通信接口
应能提供报督联动接口
C级装置满足B级装置功能要求外，还应满足表4的功能要求，表4C级装置功能要求
养设定业功作
密码染护功
5.3性能要求
5.3.1入侵案测
功临请进
应健通过本地或过理显乐人便发生的其体位置业其有提盘操作格码保护功市
参考目标以规是的选度穿越探满区城时，装置生报警信号，且报警持续时间应大于155.3.2最小不报警距
参考目标在泄满电缆外侧3m移动时，装置不应产生报警信号5.3.3报警恢复时间
装置产生报警后10$内应续复到警戒状态5.3.4报警接口
主机应配置无电位常闭融点·报警时触点打开，除非制造商另有规定5.3.5工作频率
主机高频源工作频率应为40MHz~100MHz。5.3.6输出功率
主机高频源输出功率应小于1.5W5.3.7抗小动物干扰
当模拟小动物在探测区域移动时，装置不应产生报警信号。rKacadiaiKAca
5.3.8电源电压
GA/T1031—2012
装置输人电源一般股应为交流220V，电源电压在额定值的85%一110%范围内变化时，装置无需调整应能正常工作，
5.3.9入侵定位
装置产生报警信号的同时，应能通过本地或远程显示入侵报警的具体位置，定位精度士5m5.3.10泄漏电缆性能要求
5.3.10.1泄漏电缆绝缘电阻
泄漏电缆20C时绝缘电阻应不小于1.000Mo/km5.3.10.2泄漏电缆绝缘介电强度泄漏电缆内、外导体之间施加1kV试验电压，历时1min绝缘介质不应被击穿5.4环境适应性要求
按照表5的等级要求进行环境试验时，除有特别规定外，受试样品不应加任何防护包装，在试验中改变温度时，升温和降温速率应不超过工/品证。试验后装置应能正常工作，不产生误报警或漏报等表5环境试验分级测试要求
等级1
低摄Ab
晟热Ca
振动Fe
10c43℃
+40±2
RH93+D%
(1055105H
（正强振动）
报辑0.35mm
1倍频程/mim
X.Y.Z方向各
5.5安全性要求
5.5.1抗电强度
各三次
巅定值
25±3℃
+70℃±2℃
+40C±2℃
(10~55~10)Hz
（正强摄动）
摄0.75mm
2倍费程/mim
X.Y.Z方向各
#客me
各三次
等缓血
额定销
-40C±3
+700±20
+40±2
RHC9342%
(10-55~10)Hz
（正弦报动）
搬幅0.75mm
2倍额程/min
X.Y.Z方向各
各三次
在装置电源开关接通的情况下，电源（AC)引人端与外壳或外壳棵露金属部件之间施加15kV试验电压，历时m品不应出现飞弧利击穿现象GA/T10312012
5.5.2绝缘电阻
在装置电源开关接通的情况下，电源（AC)引人端与外壳或外壳棵露金属部件之间的绝缘电阻在常温试验条件应不小于100Ma：湿热条件下应不小于10Mn5.5.3泄漏电流
装置泄漏电流应小于等于5mA(AC蜂值)5.5.4过压运行
装置在过压（额定电压的115%）条件下仍能正常工作，无误报警和漏报警5.5.5过流保护
装置应有过疏保护措施：
，在变压器初级所装的断路器或保险丝，其额定电流一般应不大于产品最大供电电流的2倍。保证在严酷的非正常电路故障状态下，装置应无触电成燃烧的危险：b)对不要求区分极性的接线柱与相邻接线柱成对短路或反接，或碰到电源端均不应损坏设备，也不能使内部电路损坏
对要求区分极性的接线柱，应把极性标志标示在接线柱附近、5.5.6阻燃要求
主机非金属外壳和电缆外套应能阻燃经火焰烧5次，每次5$，不应烧着起火，5.6电磁兼客适应性
5.6.1静电放电抗扰度要求
按照GB/T17626.2-2006试验等级3进行，试验过程中不应产生误报警和漏报警，但指示器件在试验期间闪烁视为可接受，但不应有任何输出的变化，试验后装置功能应正常。5.6.2射频电磁场辐射抗扰度要求按照-GB/T17626.3-2006试验等级3进行，试验过程中不应产生误报警和漏报警·但指示器件在试验期间内炼视为可接受，但不应有任何输出的变化，试验后装置功能应正常。5.6.3电快速瞬变脉冲群抗扰度要求按照GB/T17626.4-2008试验等级3进行，试验过程中不应产生误报警和漏报警，但指示器件在试验期间闪烁视为可接受，但不应有任何输出的变化，试验后装置功能应正常。5.6.4浪涌（冲击）抗扰度要求
按照GB/T17626.5-2008试验等级3进行，试验过程中不应产生误报警和漏报警·但指示器件在试验期间闪烁视为可接受，但不应有任何输出的变化，试验后装置功能应正常5.7稳定性要求
装置在警戒状态下连续工作168h，每天至少检查报警功能一次，不应产生误报警或漏报警6
KacadiaiKAca
5.8可靠性要求
GA/T1031-2012
在正常气候和正常电源电压条件下平均无故降工作时间应不低于60000h，6试验方法
除另有规定外，本标准规定的试验应在下列环境条件下进行：温度：+15C~+30℃
相对湿度：25%~75%；
气压：86kPa~106kPa
6.1外观及机械结构试验
6.1.1外观检查
目视检查主机箱体及电缆外观质量，查看泄漏电缆合格证明材料（防湿、防酸、防盐雾）判定是否符合5.11的要求，
6.1.2机械结构试验
用手检验控制机构和观察机构安排情况，用万用表测量泄漏电缆内外导体间的电阻。判定结果是否符合5.1.2的要求，
6.1.3外壳机械强度试验
试验按GB12663-2001中8.5的方法进行，判定结果是否符合5.1.3的要求6.1.4.接线柱和引出线牢固性试验试验按GB12663-2001中8.6的方法进行，判定结果是否符合5.1.4的要求，6.1.5外壳防护等级试验
试验按GB42082008的方法进行判定结果是否符合5.1.5的要求6.2功能试验
6.2.1探测功能检查
按制造厂推荐的方式安装装置并建立相应探测区域，参考目标穿越装置所保护的操测区域，判定结果是否符合5.3.1的要求，
6.2.2防拆报警试验
尝试用螺丝刀或其他工具打开主机机壳，防拆保护应动作，判定结果是否符合2.2的要求，6.2.3防破坏报臀试验
当断开装置电源时，应产生报警信号，在装置正常工作（通电）状态下，与装置相连接的泄漏电缆、非泄潘电缆发生断路或短路时，应产生报督信号。
在装置失电状态下，使与装置相连接的泄漏电缆、非泄漏电绳处于断路或短路，装置重新上电后，应GA/T10312012
产生报警信号
判定结果楚否符合5.2.3的要求，6.2.4测试指示试验
装置应装有可见和/戴可听指示，在探测区域内步行或采用等同干扰源进行触发时，装置指示应动作，当干扰源消失后，指示应关闭或避挡、判定结果是否符合5.2.4的要求6.2.5B级装置功能检查
在装置正常工作状态下，逐一对各功能进行检查，判定结果是否符合5.2.5的要求，6.2.6C级装置功能检查
在装置正常工作状态下，送一对各功能进行检套，判定结果是否符合5.2.6的要求。6.3性能试验
6.3.1入促保测试验
按制造厂推荐的方式安装装置并建立相应操测区城，并调整到最佳的性能状态，在有效长度至少为100m所构成的探测区域（按产品技术文件为准）选择具有代表性的五个点位，参考目标分别以0.3m/s.0.75m/s.3m/s的速度穿越该操测区域时，判定结果是否符合5.3.1的要求
6.3.2最小不报警距离试验
参考目标以0.75m/s的速度在泄漏电缆外侧3m处移动时，判定结果是否符合5.3.2的要求，6.3.3报警恢复时间试验
装置产生报警信号后，用秒表计时至恢复时间10$，再次触发，并记录输出触点动作状态，判定结果是否符合5.3.3的要求
6.3.4报警接口试验
用方用表测量装置报警状态时报管输出接口的变化，判定结果是否符合5.3.4的婴求，6.3.5工作频率试验
用频率计和主机相连接，测量工作额率，判定结果是否符合5.3.5的要求。6.3.6输出功率试验
用功率计和主机相连接，调整输出功率为最大时，测量输出功率，判定结果是否符合5.3.6的要求，6.3.7抗小动物干扰试验
按制造厂推荐的方式安装装置并建立相应探测区域，并调整到最佳的性能状态。小动物用一长150mm，直径30mm（重量不超过3kg）的有机物质进行模拟将模拟小动物水平安放在非金属支架上离地高度小于等于100mm，架子用非金属细线拖动，在探测区域内的不同距离处反复进行横向移动，速度为1m/5.判定结果是否符合5.3.7的要求rrKacadiaiKAca
6.3.8电源电压适应性试验
GA/T1031—2012
试验按GB/T15211-1994中5.8的规定进行，判定结果是否符合5.3.8的要求，6.3.9入侵定位试
按制造厂推荐的方式安装装置并建立相应探测区城，并调整到最佳的性能状态在有效长度至少为100m所构成的操测区域（按产品技术文件为准）选择具有代表性的五个点位参考目标分别以0.3m/s.0.75m/s，3m/s的速度穿越该探测区域，装置在产生报警信号同时应能通过本地或远程显示人侵报警的具体位置。用皮尺测量实际人侵距离，装置显示值与实际值偏差不大于土5m判定结果是否符合5.3.9的要求6.3.10泄漏电缆性能试验
6.3.10.1泄漏电缆绝缘电阳试验试验按GB/17731-—2000中11.2的方法进行，判定结果是否符食5.3.0.1的要求，6.3.10.2
池痛电维绝缘介电强度试验
17712000中115的方法进行，期定结果是否得合5.3.0.2的要求。试验技GB/
6.4环境适应试验
低温试险
试验GB/T1521
1994电5.2的规定进行严等级
（1级要求）严酷等级（I级要求）或严酷等级（目经要求判定结果是香符合6.4.2高温试验
试验按C3/T5211-
求，判定结果见否特拿5.售的婴求。6.4.3恒定湿热试验
级要求）或严耐等级5CIⅢ级要
试验按GB/T152171994中5-6的规定进行，严醛等级判定纯果是否符合5.4的要求，6.4.4振动（正弦）试验
试验按GB/T15211—1994中54的规定进行，严酷等级1(I级要求）或严酷等级2CⅡ.Ⅲ级要求），判定结果是否符合5.的要求，6.4.5冲击试验
试验按GB/T152111994中5.3的规定进行，严酷等级3（I级要求）或严酷等级4CⅡ_Ⅲ级要求》，判定结果是否符合5.4的要求。6.5安全性能试验
6.5.1抗电强度试验
试验按GB16796一2009中5.4.3的方法进行，判定结果是否符合5.5.1的要求，9
GA/T1031-2012
6.5.2绝缘电阻试验
试验按GB16796—2009中5.4.4的方法进行，判定结果是否符合5.5.1的要求，6.5.3泄漏电流试验
试验按GB16796-2009中5.4.6的方法进行，判定结果是否符合5.5.3的要求，6.5.4过压运行试验
试验按GB12663-2001中8.16.4的方法进行，判定结果是否符合5.5.4的要求6.5.5过流保护试验
试验按GB12663-2001中8.16.5的方法进行，判定结果是否符合5.5.5的要求6.5.6阻燃试验
试验按GB16796-2009中5.6，3的方法进行，判定结果是否符合5.5,6的要求，6.6电磁兼容适应性试验
6.6.1静电放电抗扰度试验
按GB/T17626.2-2006第8章的试验程序，对装置外壳易触及部优施加空气放电8000V或接触放电6000V的放电电压，判定结果是否符合5.6.1的要求，6.6.2射频电磁场辑射抗扰度试验按GB/T17626.3—2006第8章的试验程序-对装置施加预率范围（80MHz~1000MHz）、正弦调制额率（1kHz），调霸度（80%）和场强（10V/m）的电磁场辅射干扰，判定结果是否符合5.6.2的婴求。
6.6.3电快速瞬变脉冲群抗扰度试验按GB/T17626.42008第8章的试验程序，对装置电源（AC)引人端施加2kV的干扰，判定结果是否符合5.6.3的要求，
6.6.4浪涌（冲击）抗扰度试验
按GB/T17626.5—2008第8章的试验程序，对装置电源（AC）引入端施加线对地2kV、线对线1kV的干扰，判定结果是否符合5.6.4的要求，6.7稳定性试验
装置在警戒状态下连续通电168h，期间每天至少检查报警功能一次，不应有无误报警和漏报警，判定结果是否符合5.7的要求，
6.8可靠性试验
按GB10408.1-2000中6.4的要求进行试验，判定结果是否符合5.8的要求。10
