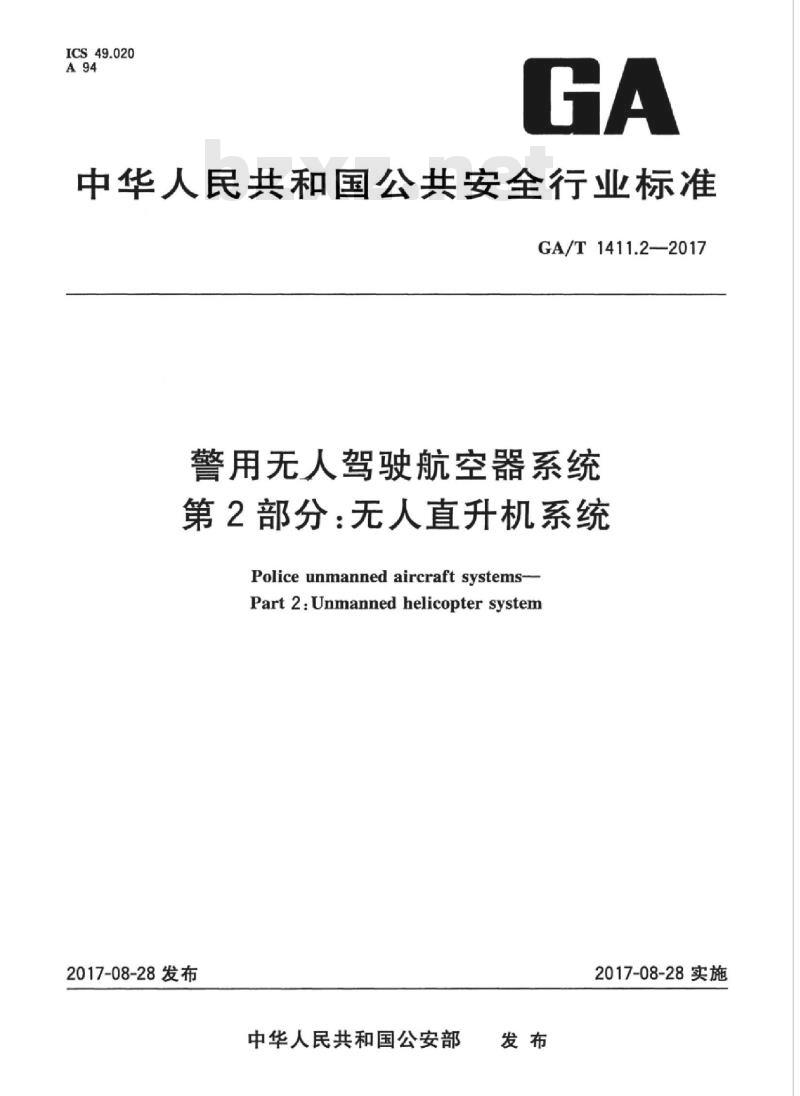

ICS49.020
中华人民共和国公共安全行业标准GA/T1411.2—2017
警用无人驾驶航空器系统
第2部分：无人直升机系统
Police unmanned aircraft systems-Part 2:Unmanned helicopter system2017-08-28发布
中华人民共和国公安部
2017-08-28实施

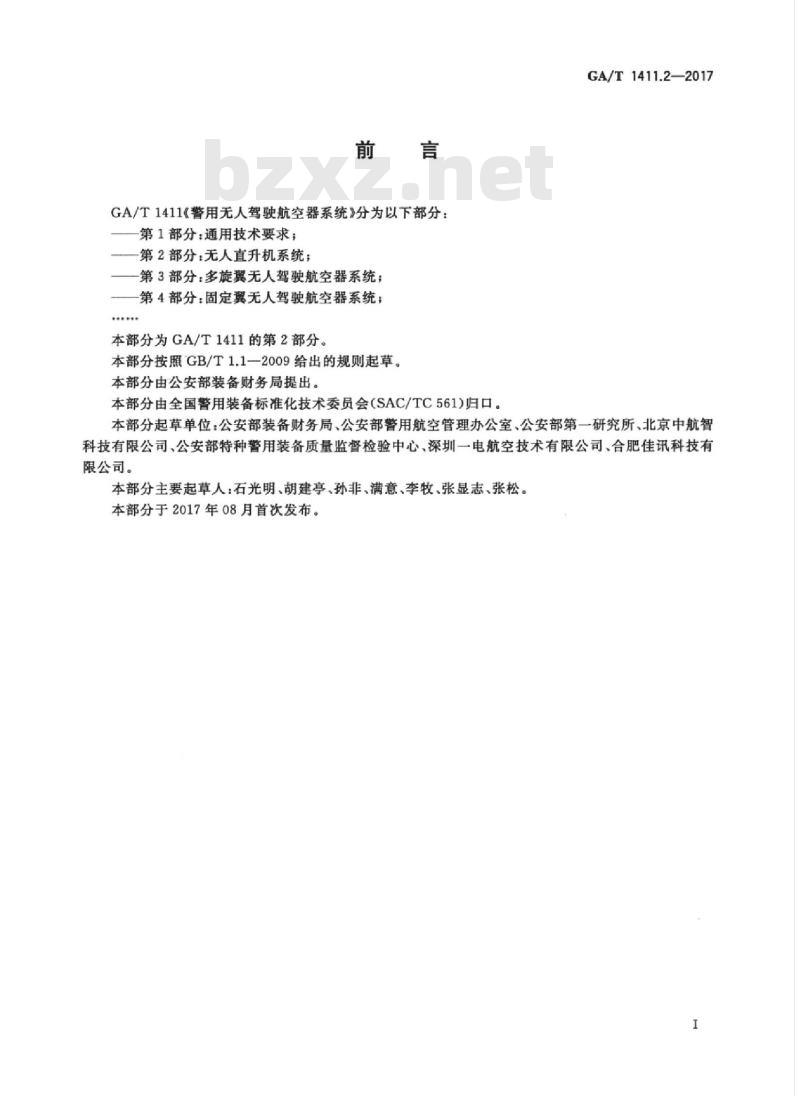

GA/T1411《警用无人驾驶航空器系统》分为以下部分：第1部分：通用技术要求
第2部分：无人直升机系统；
-第3部分：多旋翼无人驾驶航空器系统；第4部分：固定翼无人驾驶航空器系统；+
本部分为GA/T1411的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由公安部装备财务局提出。本部分由全国警用装备标准化技术委员会（SAC/TC561)归口。GA/T1411.2—2017
本部分起草单位：公安部装备财务局、公安部警用航空管理办公室、公安部第一研究所、北京中航智科技有限公司、公安部特种警用装备质量监督检验中心、深圳一电航空技术有限公司、合肥佳讯科技有限公司。
本部分主要起草人：石光明、胡建亭、孙非、满意、李牧、张显志、张松。本部分于2017年08月首次发布。I
iiKAoNhi KAca
HiiKAoNiKAca

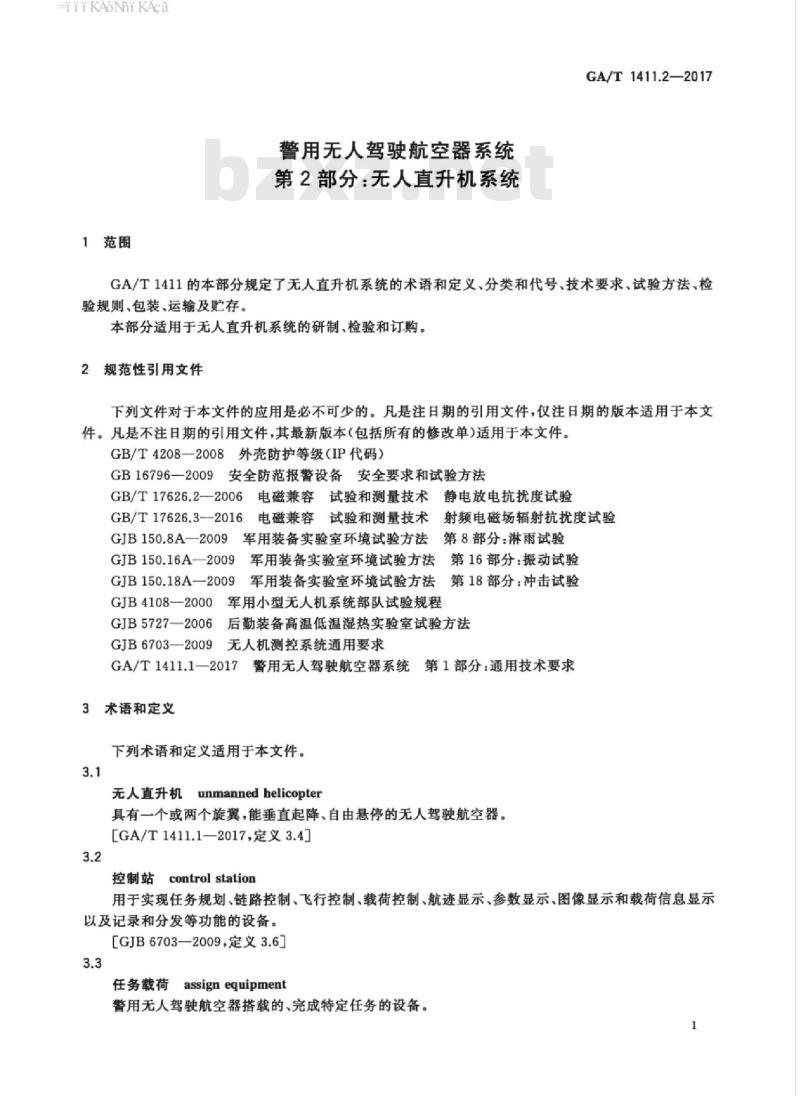

1范围
警用无人驾驶航空器系统
第2部分：无人直升机系统
GA/T1411.2—2017
GA/T1411的本部分规定了无人直升机系统的术语和定义、分类和代号、技术要求、试验方法、检验规则，包装，运输及贮存。
本部分适用于无人直升机系统的研制、检验和订购。2规范性引用文件
下列文件对于本文件的应用是必不可少的。，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4208—2008外壳防护等级（IP代码）GB16796—2009
9安全防范报警设备安全要求和试验方法GB/T17626.22006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2016电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GJB150.8A一2009军用装备实验室环境试验方法第8部分：淋雨试验GJB150.16A一2009军用装备实验室环境试验方法第16部分：振动试验第18部分：冲击试验
GJB150.18A一2009军用装备实验室环境试验方法GJB4108一2000军用小型无人机系统部队试验规程GJB5727-2006后勤装备高温低温湿热实验室试验方法GJB6703--2009
无人机测控系统通用要求
GA/T1411.1一2017警用无人驾驶航空器系统第1部分：通用技术要求3术语和定义
下列术语和定义适用于本文件。3.1
unmannedhelicopter
无人直升机
具有一个或两个旋翼，能垂直起降、自由悬停的无人驾驶航空器。[GA/T1411.1—2017,定义3.4]
control station
控制站
用于实现任务规划、链路控制、飞行控制、载荷控制、航迹显示、参数显示、图像显示和载荷信息显示以及记录和分发等功能的设备。［GJB6703—2009，定义3.6］
任务载荷assignequipment
警用无人驾驶航空器搭载的、完成特定任务的设备。1
HiiKAoNiKAca
GA/T1411.2—2017
［GA/T1411.1—2017，定义3.7］3.4
自主起飞autonomous takeoff
当无人驾驶航空器执行预设任务时，在操控员的监视下实现预编程范围的自动起飞。[GA/T1411.1—2017,定义3.8]
autonomousland
自主着陆
当无人驾驶航空器执行预设任务时，在操控员的监视下实现预编程范围的自动着陆。［GA/T1411.1—2017,定义3.9]
tautonomouscruise
自主巡航
当无人驾驶航空器执行预设任务时，在操控员的监视下实现预编程范围的自动巡航。[GA/T1411.1—2017,定义3.10]
standard flight conditionbZxz.net
标准飞行工况
为体现无人驾驶航空器的飞行性能而设置的统一飞行条件。[GA/T1411.1—2017,定义3.11]
4分类和代号
4.1分类
4.1.1无人直升机系统按最大起飞重量分类应符合GA/T1411.1-2017中4.1.2的规定。4.1.2无人直升机系统按动力分类应符合GA/T1411.1一2017中4.1.3的规定。4.1.3无人直升机系统按安全区域要求分类应符合GA/T1411.1一2017中4.1.4的规定。4.1.4无人直升机系统按起降海拨高度分类应符合GA/T1411.1一2017中4.1.5的规定。4.2代号
无人直升机系统代号应符合GA/T1411.1一2017中4.2的要求，由警用航空器主代号、专业区分代号、分类代号、动力方式代号、指标代号、企业名称代号和产品型号代号组成。警用航空器主代号：用公安”的汉语拼音首个大写字母“GA”表示。专业区分代号：用“无人机”的汉语拼音首个大写字母“WRJ”表示。分类代号：无人直升机用“Z”表示。动力方式代号：电动力用“D”表示，燃料动力用“R”表示，混合动力用“H”表示，其他动力用“Q”表示。
指标代号：用四位数字表示无人机最大起飞重量（取整数），如“17.8kg”表示为0017”。企业名称代号：用两位大写字母表示。产品型号代号：用两位数字或两位大写字母表示。2
HiiKAoNni KAca
产品型号代号
企业名称代号
指标代号
GA/T1411.2—2017
动力方式代号：用D、R、H或Q表示分类代号：用Z表示
专业区分代号：用WRJ表示
警用航空器主代号：用GA表示
示例：×X公司生产的警用无人直升机系统，燃料动力方式，最大起飞重量600kg，企业名称代号AB，产品型号代号01，表示为GAWRJZR0600AB01。
5技术要求
5.1一般要求
5.1.1外形尺寸
无人直升机的机长、机高、旋翼尺寸及系统组件遥控器、控制站等关键外形尺寸应符合产品图样要求。
5.1.2重量
无人直升机的重量、最大起飞重量及其他设备重量应符合产品图样要求。5.1.3指示灯
无人直升机应安装指示灯，左侧为红色，右侧为绿色，机尾方向为白色。控制站上应具有指示灯开关。
5.1.4标识
无人直升机的标识应符合GA/T1411.1一2017中5.1的规定。5.2无人直升机
5.2.1有效载荷系数
无人直升机的有效载荷系数应符合表1的规定。表1
有效载荷系数
最大起飞重量类型
最大起飞重量W/kg
1.525有效载荷系数
HiiKAoNhi KAca
GA/T1411.2—2017
5.2.2最大平飞速度
在标准飞行工况下，飞行高度100m士10m，无人直升机的最大平飞速度应符合表2的规定。表2最大平飞速度
最大起飞重量类型
5.2.3实用升限
最大平飞速度
单位为千米/小时
在标准飞行工况下，无人直升机能稳定飞行并有一定剩余爬升率（不小于0.5m/s）的实用升限应符合表3的规定。
表3实用升限
最大起飞重量类型
实际使用高度
在标准飞行工况下，无人直升机的实际使用高度应符合表4的规定，表4实际使用高度
最大起飞重量类型
5.2.5最大续航时间
实用升限
>1 000
≥1500
≥2 000
≥2500
实际使用高度
≥400
在标准飞行工况下，无人直升机的最大续航时间应符合表5的规定，单位为米
单位为米
HiiKAoNi KAca
最大起飞重量类型
5.2.6飞行姿态平稳度
表5最大续航时间
GA/T1411.2—2017
单位为分钟
最大续航时间
在标准飞行工况下，无人直升机的飞行姿态平稳度应符合GA/T1411.1一2017中5.3.6的规定。5.2.7
航迹控制精度
在标准飞行工况下，无人直升机的航迹控制精度误差绝对值应符合GA/T1411.1一2017中5.3.7的规定。
5.2.8有效测控距离
在标准飞行工况下，控制站能对无人直升机实施有效测控的距离应符合表6的规定。表6有效测控距离
最大起飞重量类型
5.2.9抗风能力
无人直升机的抗风能力应符合表7的规定表7抗风能力
最大起飞重量类型
）飞行爬升性能
起降环境风速
有效测控距离
≥>15
飞行环境风速
单位为千米
单位为米/秒
在标准飞行工况下，飞行高度100m土10m，无人直升机的最大爬升率应符合表8的规定。HTi KAoNni KAca
GA/T1411.2—2017
最大起飞重量类型
悬停时间
3最大爬升率
最大爬升率
单位为米/秒
在标准飞行工况下，飞行高度100m士10m，无人直升机的悬停时间应符合表9的规定，表9悬停时间
最大起飞重量类型
2悬停精度
在标准飞行工况下，无人直升机的悬停精度应符合表10的规定。表10
最大起飞重量类型
无地效悬停高度
悬停精度
水平精度
悬停时间
在标准飞行工况下，无人直升机的无地效悬停高度应符合表11的规定。表11
最大起飞重量类型
无地效悬停高度
垂直精度
无地效悬停高度
≥500
≥1000
≥2000
单位为小时
单位为米
单位为米
5.2.14飞行参数记录
GA/T1411.2—2017
无人直升机飞行的飞行参数记录功能应符合GA/T1411.1一2017中5.3.10的规定，可持续存储数据能力应天于或等于50h。
5.3控制站
5.3.1飞行操纵与管理
飞行操纵与管理应符合GA/T1411.1一2017中5.4.1的规定。5.3.2综合显示系统
综合显示系统应符合GA/T1411.1—2017中5.4.2的规定。5.3.3地图与飞行航迹显示
地图与飞行航迹显示应符合GA/T1411.1一2017中5.4.3的规定。5.3.4任务规划
任务规划应符合GA/T1411.1一2017中5.4.4的规定。5.3.5显示器
显示器应符合GA/T1411.1—2017中5.4.5的规定。5.3.6光电侦察设备参数设置
控制站应能对光电侦察设备分辨率，时间，模式等参数进行设置，并发送至无人直升机。5.3.7录像、拍照与存储
控制站应能控制光电侦察设备进行录像或拍照，并将数据同步存储到控制站上。5.3.8地图视角锁定
控制站应能对导航地图视角进行锁定，地图画面应跟随无人直升机的位置变化进行相应移动。5.3.9控制权切换
由多台控制站控制的无人直升机，控制站之间应能进行控制权切换。5.3.10自检
当飞行控制、电池电压、发动机转速、遥控遥测等信号模块或部件发生故障时，控制站应能进行声、光报警，自动锁定无人直升机、禁止飞行。5.3.11异常情况报警
当无人直升机发生电量不足、超速或失速飞行、姿态角超过规定范围、定位卫星数量不足、发动机异常、通信中断等情况时，控制站应能进行声、光报警。5.3.12链路中断返航
当无人直升机处于飞行状态，发生通信链路与控制站中断时间超过预设安全阈值时，应能立即执行7
GA/T1411.2—2017
预设的安全返航。
5.3.13安全策略选择
遇到突发情况时，无人直升机应能选择自主原路返航、自主直线返航、自主爬升返航、迫降等安全策略，优先级应可编辑。
5.4任务载荷
无人直升机系统的任务载荷应符合GA/T1411.1一2017中5.5的规定。5.5自主飞行
5.5.1自主飞行等级
无人直升机系统的自主飞行等级应符合GA/T1411.1一2017中5.6.1的规定。5.5.2自主飞行性能
无人直升机系统的自主飞行性能应符合GA/T1411.1一2017中5.6.2的规定，自主着陆的平均定位精度应小于或等于2m，方向角误差应小于或等于20°5.6展开时间
无人直升机系统从携行状态到起飞状态的展开时间应符合表12的规定。表12展开时间
最大起飞重量类型
5.7电磁兼容性
5.7.1射频电磁场辐射抗扰度
展开时间
单位为分钟
无人直升机系统的射频电磁场辐射抗扰度应符合GA/T1411.1一2017中5.7.1的规定。试验期间，无人直升机系统的控制站遥控指令与工作状态应正常。5.7.2静电放电抗扰度
无人直升机系统的静电放电抗扰度应符合GA/T1411.1一2017中5.7.2的规定。试验期间，无人直升机系统的控制站遥控指令与工作状态应正常。5.8防护性能
5.8.1无人机防雨等级
无人直升机的防雨等级应符合GA/T1411.1一2017中5.8.1的规定。8
