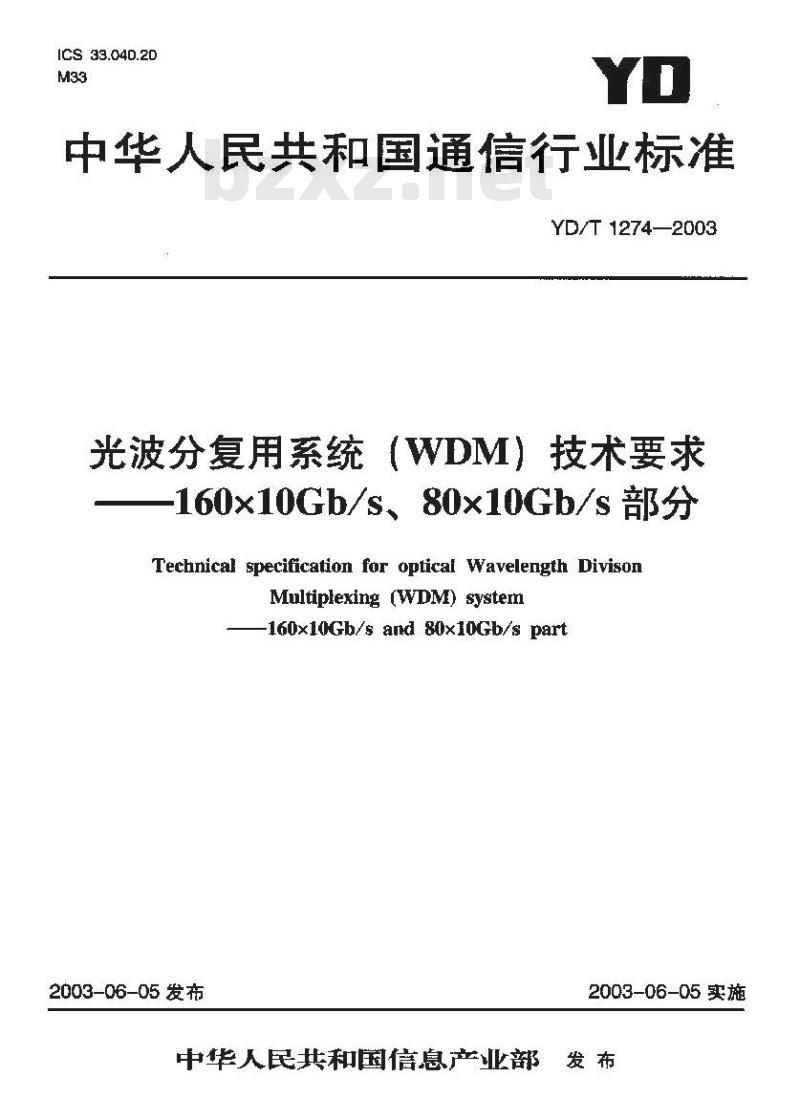

【YD通讯标准】 光波分复用系统(WDM)技术要求 —— 160x10Gb/s、80x10Gb/s部分

ICS 33.040.2D
中华人民共和国通信行业标准
YD/T 1274—2003
光波分复用系统（WDM）技术要求-160x10Gb/s、80x10Gb/s部分
Technical specification for optical Wavelength DivisonMultiplexing (WDM) system
-160x10Gb/s and 80x10Gb/s part2003-06-05发布
2003-06-05实施
中华人民共和国信息产业部发布前育

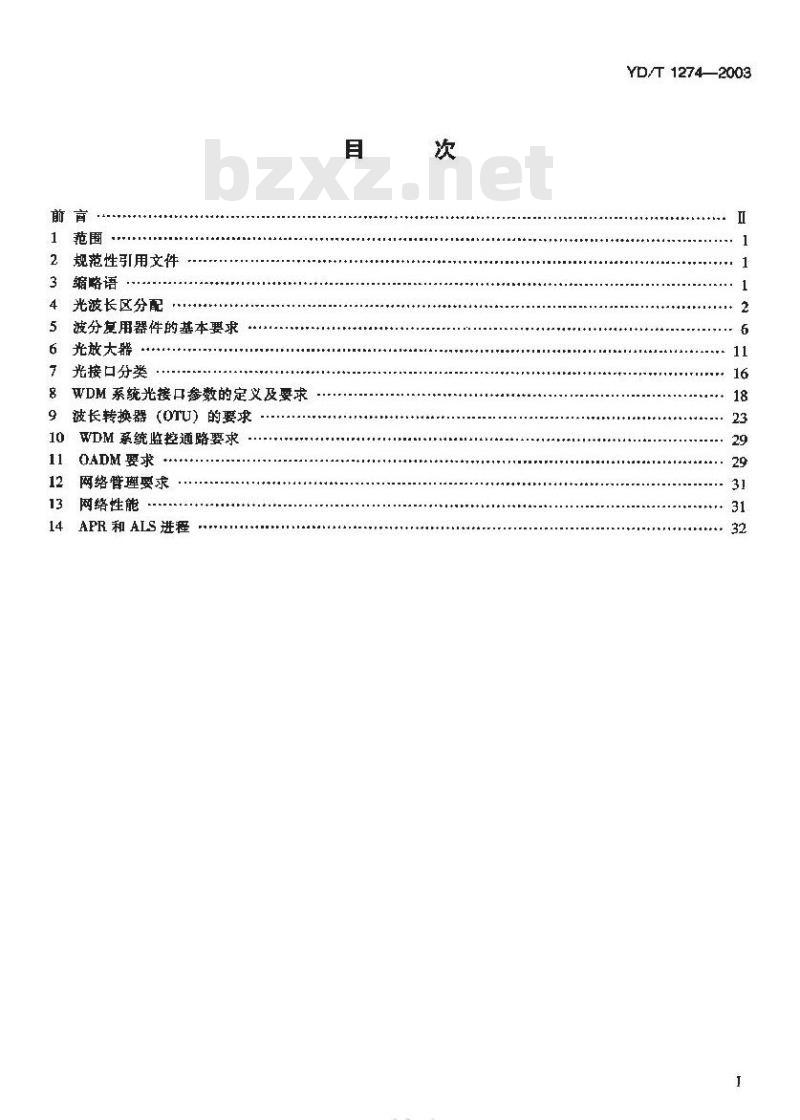

规范性引用文件
缩略语
光波长区分配
波分复用器件的基本要求
光敏大器
光接口分类
WDM系统光接口参数的定义及要求被长转换器（OTU）的要求
WDM系统监控通路要求
OADM要求
网络理要求
网络性能
APR 和 ALS 进程
YD/T1274—2003
YD/T1274-2003

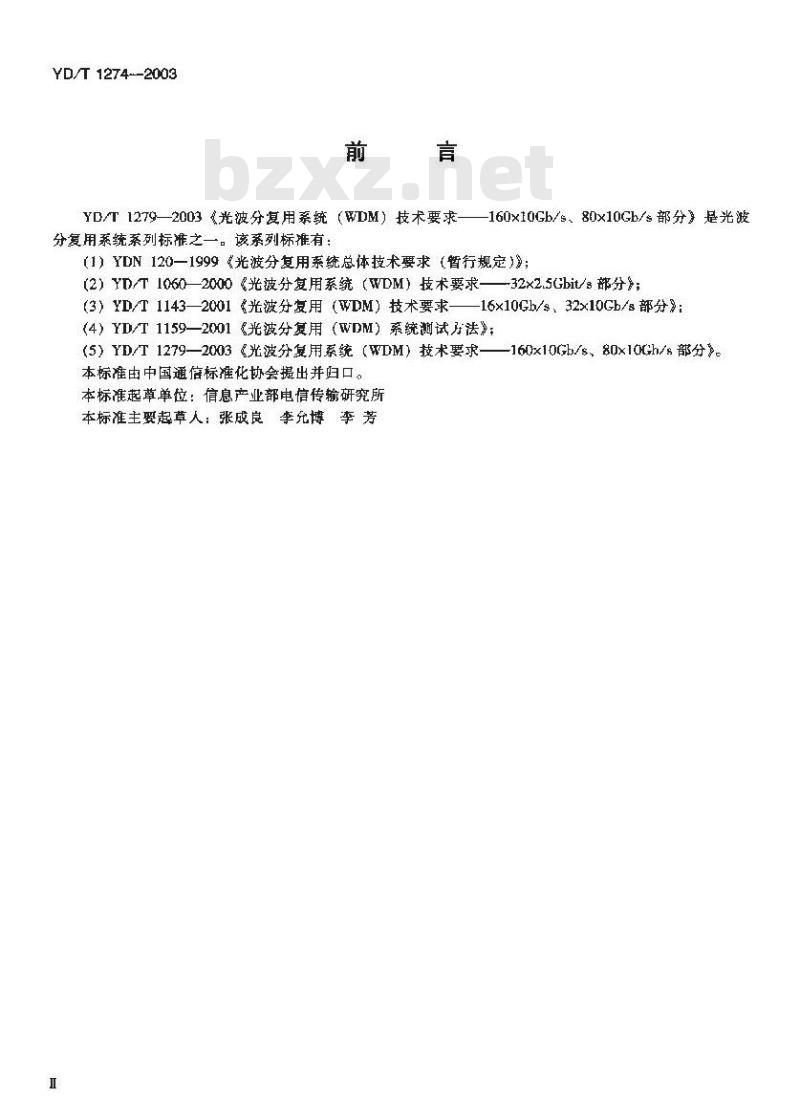

YD/T1279—2003《光波分复用系统E（WDM）技术要求——160x10Gb/s、80x10Gb/s部分》是光波分复用系统系列标准之一。 该系列标推有：（1）YDN120一1999《光波分复用系统总体技术要求（暂行规定）》；(2）YD/T1060—2000光被分复用系统（WDM）技术要求——32x2.5Gbit/s部分；(3）YD/T1143—2001《光波分复用（WDM）技术要求——16×10Gh/s、32×10Gb/s部分》(4）YD/T1159—2001光波分复用（WDM）系统测试方法》；(5）YD/T1279—2003光波分复用系统（WTDM）技术要求——160x10Gb/s、80x10Gh/s部分》。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信传输研究所本标准主要起草人：张成良李充博李芳I

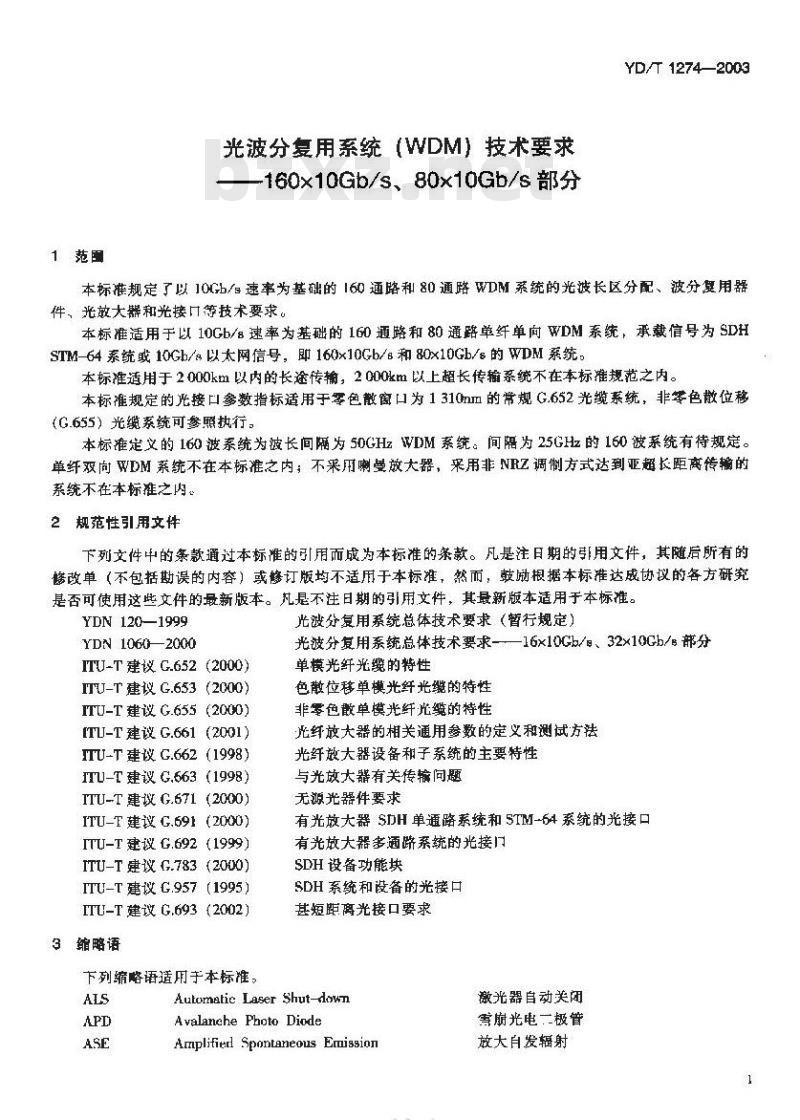

1范围
光波分复用系统(WDM技术要求
160x10Gb/s、80x10Gb/s部分
YD/T 1274—2003
本标准规定了以10Gb/s速率为基础的160通路和80通路WDM系统的光波长区分配、波分复用器件，光放大器和光接口等技术要求。本标准适用于以10Gb/s速率为基础的160通路和80通路单纤单向WDM系统，承载信号为SDHSTM-64系统或10Gh/s以太网信号，即160x10Gb/s和80x10Gb/s的WDM系统。本标准适用于2000km以内的长途传输，2000km以上超长传输系统不在本标准规范之内。本标准规定的光接口参数指标适用于零色散窗口为1310mm的常规G.652光缆系统，非零色散位移（G.655）光缆系统可参照执行。本标准定义的160波系统为波长间隔为50GHzWDM系统。间隔为25GHz的160被系统有待规定。单纤双向WDM系统不在本标准之内；不采用喇曼放大器，采用非NRZ调制方式达到亚超长距离传输的系统不在本标推之内。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。丸是不注日期的引用文件，其最新版本适用于本标准。YDN 120—1999
YDN 1060—2000
ITU-T建议G.652(2000)
ITU-T 建议 G.653 (2000)
ITU-T建议G.655(2000)
[TU-T建议 G.661 (2001)
ITU-T建议 G.662 (1998)
ITU-T 建议 G.663 (1998)
ITU-T建议 G.671 (2000)
ITU-T 建议 G.691 (2000)
ITU-T 建议 G.692 (1999)
ITU-T建议G.783(2000)
ITU-T建议 G.957 (1995)
ITU-T 建设 G,693 (2002)

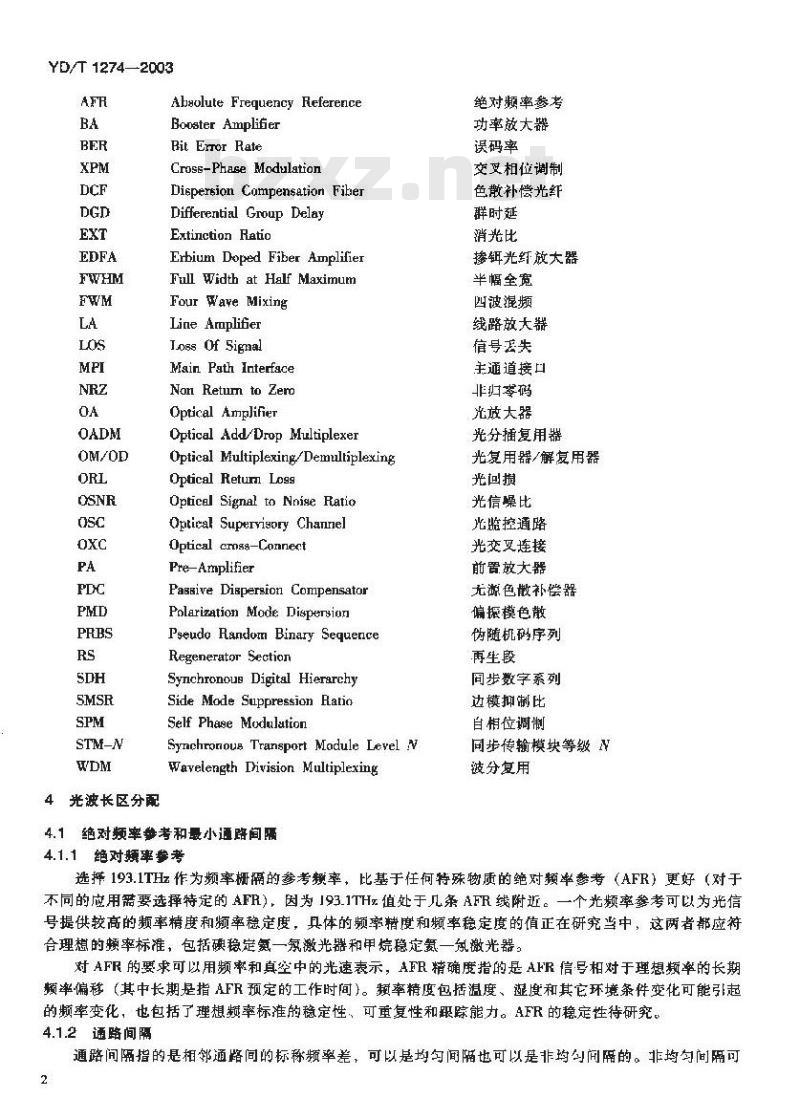

3缩略语
下列缩略语适用于本标准，
光波分复用系统总体技术要求（暂行规定）光波分复用系统总体技术要求-—16x10Gb/=、32×10Gb/部分单模光纤光缆的特性
色散位移单模光纤光继的特性
非零色散单模光纤光缆的特性
光纤放大器的相关通用参数的定义和测试方法光纤放大器设备和子系统的主要特性与光放大器有关传摘问题
无源光器件要求
有光放大器SDH单通路系统和STM-64系统的光接口有光放大器多通路系统的光接门SDH设备功能块
SDH 系统和设备的光接口
甚短距离光接口要求
Automatic Laser Shut-down
Avalanehe Photo Diode
Amplifierd Spontaneous EmissionTYKAONIKAca
激光器自动关闭
需崩光电二极管
敬大自发辐射
YD/T12742003
4光波长区分配
Absolute Frequency ReferenceBooster Amplifier
Bit Eror Rate
Cross-Phase Modulation
Dispersion Campensation FiberDifferential Group Delay
Extinction Ratio
ErbiumDoped Fiber Amplifier
Full Width at Half Maximum
Four Wave Mixing
Line Araplifier
Loss Of Sigaal
Main Path Interface
Non Return to Zero
Optical Amplifier
Optical Add/Drop MultiplexerOpticalMultiplexing/DemultiplexingOptical Retur Logs
Opticel Signal to Nnise RatioOptical Supervisory Channel
Optical crnss-Connect
Pre-Amplifier
Passive Dispersion CompensatorPolarization Mode DispersionPseudo Random Binary SequenceRegenerator Section
Synchronous Digital HierarchySide Mode Suppression Ratio
Self Phage Modulation
Symchronous Transport Madule Level NWavelength Division Multiplexing绝对频率盘考和最小通路间隔
4.1.1绝对频率费考
绝对频率参考
功率放大器
误码率
交受相位调制
色散补偿光纤
群时延
消光比
掺饵光纤放大器
半幅全宽
四波混频
线路放大器
信号丢失
主通道接口
非归李码
光放大器
光分插复用器
光复用器/解复用器
光回报
光信噪比
光临控通路
光交叉连接
前置放大器
无源色散补偿器
偏握模色散
伪随机码序列
再生段
同步数字系列
边模抑制比
自相位调制
同步传输模块等级W
波分复用
选择193.1THz作为频率栅的参考频率，比基于任何特殊物质的绝对频率参考（AFR）更好（对于不同的应用需要选择特定的AFR），因为I93.1THz值处于几条AFR线附近。一个光频率参考可以为光信号提供较高的频率精度和频率稳定度，具体的频率精度和频率稳定度的值正在研究当中，这两者帮应符合理想的频率标准，包括碘稳定氮一氛激光器和甲烷稳定氨一氛激光器。对AFR的要求可以用频率和真空中的光速表示，AFR精确度指的是AFR信号相对于理想频率的长期频率偏移（其中长期是指AFR预定的工作时间）。颊率精度包括温度、湿度和其它环境条件变化可能引起的频率变化，也包括了理想频率标准的稳定性、可重复性和跟踪能力。AFR的稳定性待研究。4.1.2通路间隔
通路间隔指的是相邻通路间的标称频率差，可以是均勾间隔也可以是非均匀问隔的。非均勾间隔可2
YD/T1274—2003
以用来抑制G.653光纤中的四波混频效应(FWM)，本标准只规范均匀通路间隔的系统。4.1.3C波段
义称为常规波段，系统大多工作在该频段，为1528~1565nm4.1.4L波段
又称为长波长波段，为1565~1625mm4.2标称中心频率
标称中心频率指的是光波分复用系统中每个通路对应的中心波长。本标准中允许的道路频率是基于参考频率为193.1THz，最小间隔为50GHz的频率间隔系列。4.3B0 通路 [50GHz 间隔 WDM 系统通路分配表基于近年来掺饵光纤放大器（EDFA）技术的迅速发展，EDFA的增益平坦度和平坦输出范图都有了很大提高，对于80波WDM系统本标准规定采取连续波80通路、波长间隔50GHz波长选择，其中心频率应满足表1的要求。
基于C波段80通路（50GHz间隔）的WDM系统波长应选用191.80~196.05THz波长区域内间隔50GHz86个波长中的连续80个波长，优先选用位于192.10~196.05THz频段80波，其波长分配参见表1对于已经开通C波段WDM系统的光纤，间隔50GHz的80通路系统波长选择应在C波段，以有利于前后兼容性，
表 1 基于 C被段的 B0 通路[50GHz 间附】 WDM系统被长分配方案C波段
间陋50GHz的
标称中心频率 (THz)
标称中心波长
C波段
YYKAONTKAa
间随50GHz的
标称中心显率 (THz)
标称中心波长
YD/T 1274—2003
C波段
*：优选被长
间隔50CHz的
标称中心辆率（THz）
囊1 (填)
标称中心波长
153了.40
4.4160通路（50GHz间隔）WDM系统通路分配表C被段
间隔50GHz的
标称中心频率(THz)
标称中心滤长
160x10Gb/的WDM系统采用波长间插鼓术，使用C+L波段160个波长，波段内的波长间随为50CHz。C波段的波长分布范围为1529.16~1563.05mm（191.80~196.05THz），采用表1的选择：L波段的波长分布范厮为1570.42~1603.57nm（186.95190.90THz）。L波段的80通路（50HGHz间隔）波长分配方案参见表2。160通路WDM系统的160个光通路的中心频率应符合表1和表2的要求。4下载标准就来标准下载网
L波段
基于L波段的80通路（50GHZ间需WDM系统波长分配方案闻厢SOGHz的
标称中心顺率(THz)
标称中心波长
L波段
TKAONIKAca
闻隔50GHz的
标称中心频率（THz）
YD/T1274.-2003
标称中心波长
YD/T 12742003
L皱段
间陷50GHz的
标称中心频率（THz）
表2（续）
标称中心波长
L波段
间隔50CHz的
标殊中心捆率（TH）
4.5B0通路（100GHZ间隔）WDM系统通路分配（仅适用于长距离传输）标称中心被长
基于C+L波段80通路的WDM系统，用于超过1500km长距离传输时，可以分别采用C波段的40个波长和L波段的40 个波长，波段内的波长间隔为 100GHz。C 波段40 个波长为 191.80-196.05THz，被长间隔为 100GHz；L 波段 40波长为 186,95~[90.90THz,波长间隔为100CHz。
4.6中心频率偏移
中心频率偏移楚义为标称中心频率与实际中心频率之差。160和80通路WDM系统的通道间隔最小为50GHz，最大中心频率偏移为±5GHlz（约为0.04am），该值为寿命终了值，即在系统设计寿命终了时，考虑到温度、湿度等各种因素仍能满足的数值。5波分复用器件的基本要求
波分复用器件是被分复用系统的重要组成部分，为了确保波分复用系统的性能，对波分复用器件提出了基本要求，主要是插人损耗小、隔高度大、带内平坦、带外插人摘耗变化陡梢、温度稳定性好、复用通路数多以及尺寸小等。
C/L波段内80波的可以通过梳状滤波器将两个基础波长间隔为100GHz40波复用器交织复用构成，也可以直接采用50CHz复用器件构戒，实际应用的1.6Thil/s系统C波段和L波段是完全分开的，其中C/1.波段各具有80个波长，160波系统再通过波分复用器或耦合器将两个波段80波复用起来，其中C/L两个波段各自80波。下面首先以采用间隔100GHz的基本单位复用器和50GH/10(KGHz梳状滋波器为例，介绍160波构成方案。
1.6Tbit/s光传输系统中的波长间隔是50GHz，而传统光复用器/解复用器都是100GHz，要实现50GHz间隔波长复用，可以采用梳状滤波器。梳状滤波器是一个三端子器件，两个输人端是两路波长间隔均为100GHz的NW波群路信号，输出端则为波长间隔为50GH2的2N波信号。梳状滤波器像梳了一样将两个群路信号复用/解复用，图1所示的为160波的复用和放大框图。6
1OOGH闻篇
100CHx问隔
C波段50GH闻圈
C-lnterlearer/国合器
L-Inierleaver/精合器
L波段 SOCHz闯隔
C-EDFA
L-EDFA
1529~1563nm
LC OMUX
YD/T 1274—2003
1570-1603nm
图 1 160 波楚用和放大示宣 (采用统状谭波器方案]如上图所示，采用梳状滤被器方案，要完成C被段0被的复用，需要两个C被段复用器（其中两个波段波长间距为50GH2）和1个梳状滤波器。160波的复用喇需要两个C波段复用器（其中被长间隔为50GHz）、1个波敏梳状滤波器、两个.波段复用器（其中被长间距为50GHz）、1个L波段梳状滤被器以及 1 个C/L滤波器。
160/80波复用也可以直接由间隔为50CHz的复用器件来完成。图2所示的是由80波复而器直接构成来完成的160波复用。
SOGH闯商
SOGHe间隔
L设段
C-EDFA
L-EDFA
1529-1563mm
L/COMUX
1570-1603nm
图2160波复用和放大示意【90波直接氧用方案』本章所定义的基本分波器/合被器均为40/心波，只是其覆盖的被长不同。80/160波解复用为此过程的逆过程。5.1波分复用器件的参数
5.1.1插入耗
插人摄耗（玩）指的是无源器件的输入和输出端口之间的光功率之比，单位是分贝，定义如下：I = -10lg (P/P)
其中，P指的是发送到输人端口的光功率，P指的是以输出端口接收到的光功率。5.1.2回波损耗
回波损耗（RL）指的是从无源器件的输人端口返回的光功率与输人光功率的比例，定义如下：7
KAOIKA
YD/T 1274—2003
R. = -101g (P/P)
其中，P是发送到输人口的光功率，P指的是从同一个输人口接收到的返回的光功率。5.1.3反射系数
反射系数（R）指的是对于给定条件的谱组成、偏振和几何分布，在研DM器件的给定端几的反射光功率P与人射光功率P之比，通带用邮表示：R = 10tg (P/P)
5.1.4工作被长范围
规定的入min-)max范围内的波长是标称工作波长。在这个波长范围内，WDM器件应能按照规延的性能工作。
5.1.5偏振推关据耗[PDL}
偏握相关损耗指的是对于所有的偏振态，由于偏振态的变化而造成的插人损耗的最大变化值。5.1.6相邪通路隔离度
WDM器件可以将来自个摘入端口的r个波长（M，^2*-）信号分离后送到n个输出端口，每个端口对应一个特定的标称波长为（=1-)。远端串音由以下公式定义！FC (M) = -10g [P (4) /P (A)1±, j=1, n, 且j+i其中，P（）是从第个端口发出的被长为^的信弓的光功率，P（）是从第i个端口发出的波长为入的信号的光功率。
5.2合波器【OMU】
WDM系统的合波器可以采用各种技术来实现，目前常用的40通路合波器有集成光波导型和介随薄膜滤波器型。C/L波段40波/80波合被器参数应分别满足表3和表4的要求。表 340被合被器参整要求
插人损耗
光反射系数
工作波长范围
偏摄相关损耗
相邻通路隔离度
非相邻通路隔离度
各通路插摄的最大荒异
器件PMIH
40通路指标
1529-1563/1570-1603 t
注：1529~1563mm对应C波段合波器，1570~l603mm对应L波段合波器8
横人损耗
光反射系效
工作波长范围
俯振柑关摄耗
相邻通路蔽离度
非相邻通路隔离度
各通路插损的最大差异
器件PMD
裘4婆合波器禁数要求
80通路指标
YD/T 12742003
15291563/15701603
注：1529-1563mm对应C波段个波器：1570-1603mm对应1.波段合被器5.3分波器(DU)
WDM 系统的分波器可以来用各种技术来实现，H前常用的 40 通路WDM ,系统分波器有光纤布喇格光栅型、介质薄膜滤波器型和集成光波导型，40波/80被分波器的相关参数应满足表5和表6的要求。
表 5WDM系统40破分波器参数要求（间隔 100GHz)项目
涵路间菌
摘人损花
光反射系数
相郭通路网离度
非相邻通路离度
偏振相关摄耗
各通略插的最大差异
温度特性
-1dR带宽
-20dB带宽
器件PMD
*：待研究
KAOIKA
40通路指标
