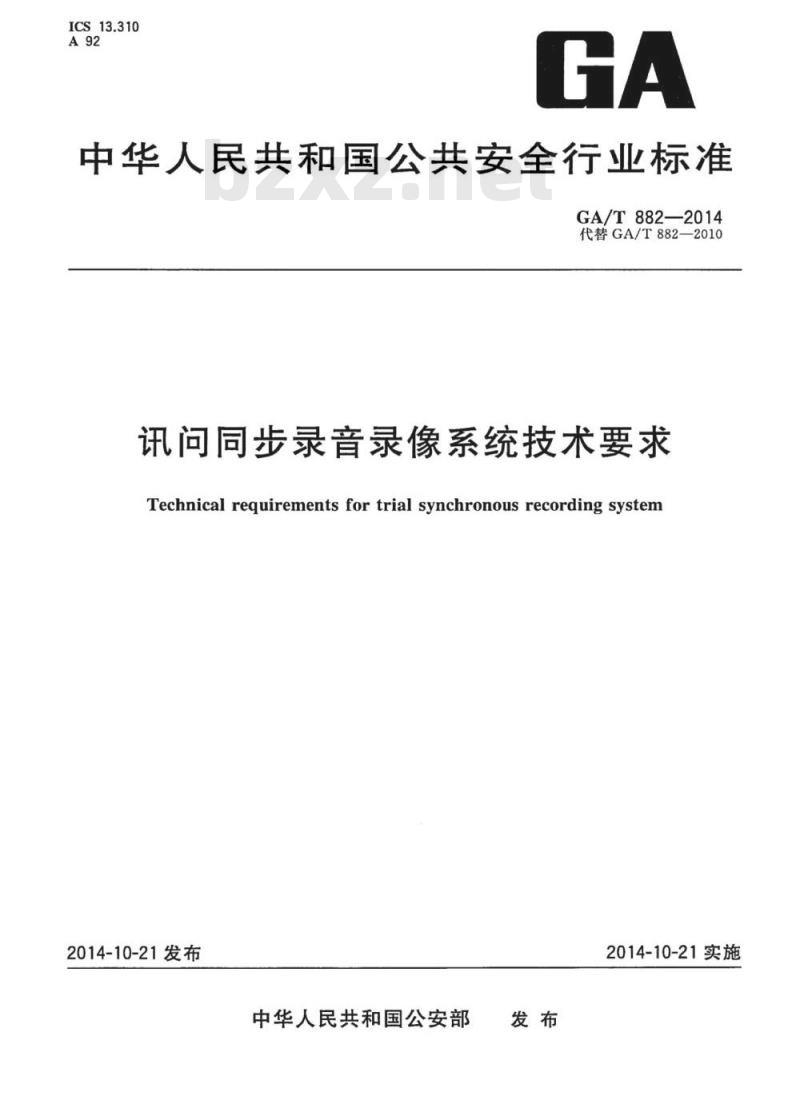

【GA公共安全标准】 讯问同步录音录像系统技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T882—2014
代替GA/T882—2010
讯问同步录音录像系统技术要求Technical requirements for trial synchronous recording system2014-10-21发布
中华人民共和国公安部
2014-10-21实施

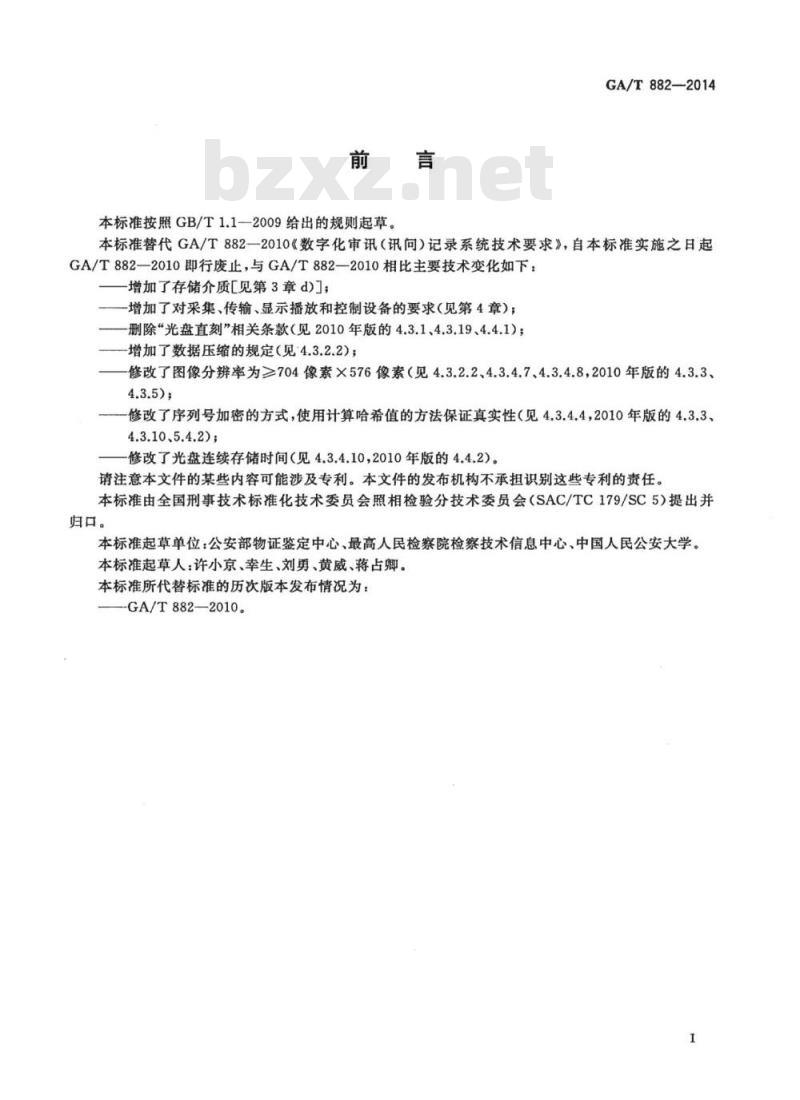

本标准按照GB/T1.1—2009给出的规则起草。GA/T882—2014
本标准替代GA/T882一2010《数字化审讯（讯问）记录系统技术要求》，自本标准实施之日起GA/T882—2010即行废止，与GA/T882—2010相比主要技术变化如下：增加了存储介质[见第3章d)]；
增加了对采集、传输、显示播放和控制设备的要求（见第4章）；一删除“光盘直刻”相关条款（见2010年版的4.3.1、4.3.19、4.4.1)；增加了数据压缩的规定（见：4.3.2.2）；修改了图像分辨率为≥704像素×576像素（见4.3.2.2、4.3.4.7、4.3.4.8，2010年版的4.3.3、4.3.5);
修改了序列号加密的方式，使用计算哈希值的方法保证真实性（见4.3.4.4，2010年版的4.3.3、4.3.10、5.4.2);
修改了光盘连续存储时间（见4.3.4.10，2010年版的4.4.2)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会照相检验分技术委员会（SAC/TC179/SC5）提出并归口。
本标准起草单位：公安部物证鉴定中心、最高人民检察院检察技术信息中心、中国人民公安大学。本标准起草人：许小京、幸生、刘勇、黄威、蒋占卿。本标准所代替标准的历次版本发布情况为：-GA/T882—2010。

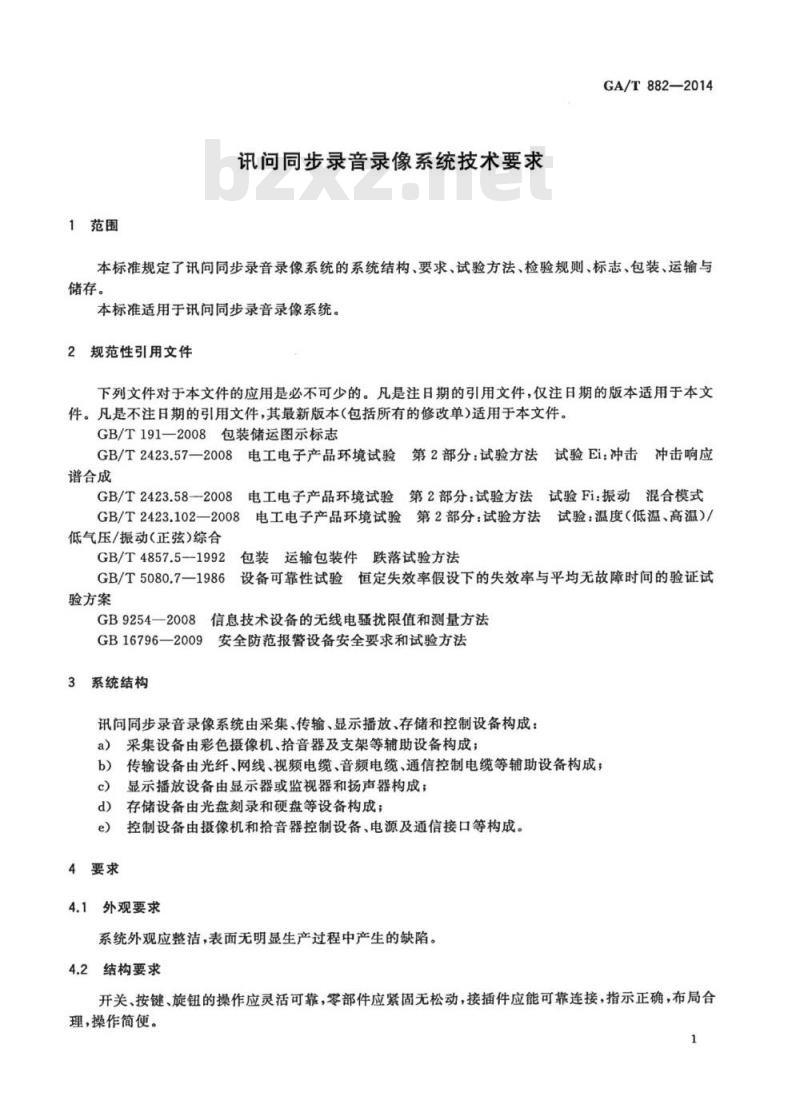

1范围
讯问同步录音录像系统技术要求GA/T882—2014
本标准规定了讯问同步录音录像系统的系统结构、要求、试验方法、检验规则、标志、包装、运输与储存。
本标准适用手讯向高步录音录像系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191一2008包装储运图示标志GB/T2423.57—2008电工电子产品环境试验第2部分：试验方法试验Ei：冲击冲击响应谱合成
8电工电子产品环境试验第2部分：试验方法试验Fi：振动混合模式GB/T2423.58—2008
3电工电子产品环境试验第2部分：试验方法试验：温度（低温、高温）/GB/T2423.102—2008
低气压/振动(正弦)综合
GB/T4857.5--1992
包装运输包装件跌落试验方法
GB/T5080.7-—1986
设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案
GB9254—2008信息技术设备的无线电骚扰限值和测量方法GB16796一2009安全防范报警设备安全要求和试验方法3系统结构
讯问同步录音录像系统由采集、传输、显示播放、存储和控制设备构成：a）采集设备由彩色摄像机、拾音器及支架等辅助设备构成；传输设备由光纤、网线、视频电缆、音频电缆、通信控制电缆等辅助设备构成b)
显示播放设备由显示器或监视器和扬声器构成；d）存储设备由光盘刻录和硬盘等设备构成；e）控制设备由摄像机和拾音器控制设备、电源及通信接口等构成。4要求
4.1外观要求
系统外观应整洁，表面无明显生产过程中产生的缺陷。4.2结构要求
开关、按键、旋钮的操作应灵活可靠，零部件应紧固无松动，接插件应能可靠连接，指示正确，布局合理，操作简使。
HiKAoNTKAca
GA/T882—2014

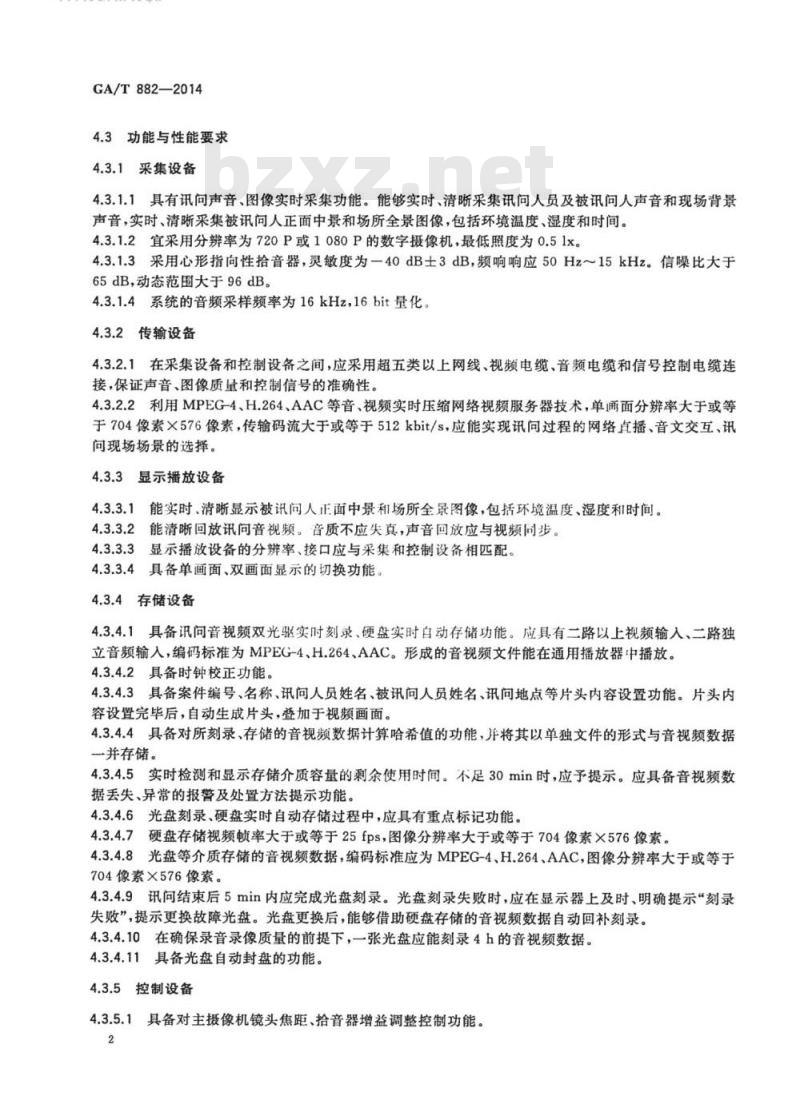

4.3功能与性能要求
4.3.1采集设备
4.3.1.1具有讯问声音、图像实时采集功能。能够实时、清晰采集讯问人员及被讯问人声音和现场背景声音，实时、清晰采集被讯问人正面中景和场所全景图像，包括环境温度、湿度和时间。4.3.1.2宜采用分辨率为720P或1080P的数字摄像机，最低照度为0.51x。4.3.1.3采用心形指向性拾音器，灵敏度为一40dB士3dB，频响响应50Hz～15kHz。信噪比大于65dB，动态范围大于96dB。
4.3.1.4系统的音频采样频率为16kHz,16bit量化。4.3.2传输设备
4.3.2.1在采集设备和控制设备之间，应采用超五类以上网线、视频电缆、音频电缆和信号控制电缆连接，保证声音、图像质量和控制信号的准确性。4.3.2.2利用MPEG-4、H.264、AAC等音、视频实时压缩网络视频服务器技术，单通面分辨率大于或等于704像素×576像素，传输码流大于或等于512kbit/s，应能实现讯问过程的网络直播、音文交互、讯问现场场景的选择。
4.3.3显示播放设备
4.3.3.1能实时、清晰显示被讯问人正面中景和场所全景图像，包括环境温度、湿度和时间。4.3.3.2能清晰回放讯问音视频。音质不应失真，声音回放应与视频同步。4.3.3.3显示播放设备的分辨率、接口应与采集和控制设备相匹配。4.3.3.4具备单画面、双画面显示的切换功能。4.3.4存储设备
4.3.4.1具备讯问音视频双光驱实时刻录、硬盘实时白动存储功能。应具有二路以上视频输入、二路独立音频输入，编码标准为MPEG-4、H.264、AAC。形成的音视频文件能在通用播放器中播放。4.3.4.2具备时钟校正功能。
4.3.4.3具备案件编号、名称、讯问人员姓名、被讯问人员姓名、讯问地点等片头内容设置功能。片头内容设置完毕后，自动生成片头，登加于视频画面。4.3.4.4具备对所刻录、存储的音视频数据计算哈希值的功能，并将其以单独文件的形式与音视频数据一并存储。
4.3.4.5实时检测和显示存储介质容量的剩余使用时间。不足30min时，应予提示。应具备音视频数据丢失、异常的报警及处置方法提示功能。4.3.4.6光盘刻录、硬盘实时自动存储过程中，应具有重点标记功能。4.3.4.7硬盘存储视频顿率大于或等于25fps，图像分辨率大于或等于704像素×576像素。4.3.4.8光盘等介质存储的音视频数据，编码标准应为MPEG-4、H.264、AAC，图像分辨率大于或等于704像素×576像素。
4.3.4.9讯间结束后5min内应完成光盘刻录。光盘刻录失败时，应在显示器上及时、明确提示刻录失败”，提示更换故障光盘。光盘更换后，能够借助硬盘存储的音视频数据自动回补刻录。4.3.4.10在确保录音录像质量的前提下，一张光盘应能刻录4h的音视频数据。4.3.4.11具备光盘自动封盘的功能。4.3.5控制设备
4.3.5.1具备对主摄像机镜头焦距、拾音器增益调整控制功能。2
iiKAoNiKAca

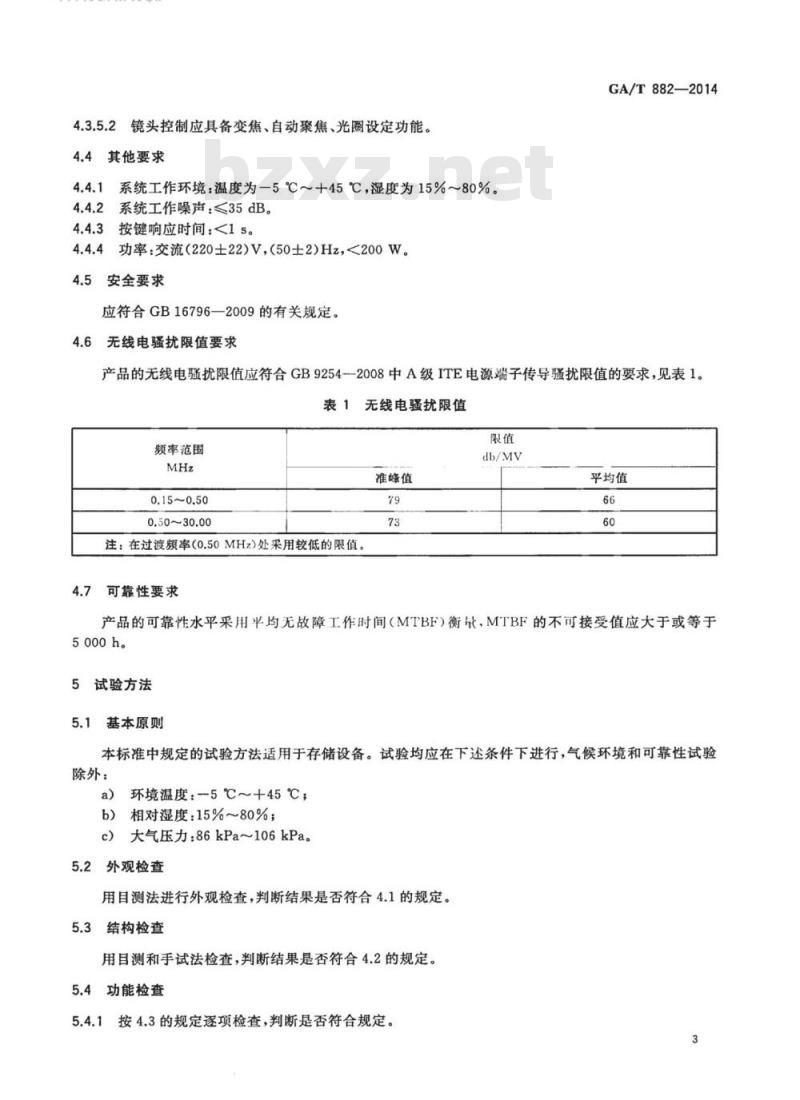

镜头控制应具备变焦、自动聚焦、光圈设定功能。4.3.5.2
4.4其他要求
4.4.1系统工作环境：温度为一5℃～+45℃，湿度为15%～80%。4.4.2系统工作噪声：≤35dB。
4.4.3按键响应时间：<1s。
4.4.4功率：交流（220±22)V，(50±2)Hz，<200W。4.5安全要求
应符合GB16796—2009的有关规定。4.6无线电扰限值要求
GA/T882—2014
产品的无线电扰限值应符合GB9254--2008中A级ITE电源端子传导骚扰限值的要求，见表1。表1无线电扰限值
频率范围
0.15~0.50
0.50~30.00
注：在过渡频率（0.50MHz)处采用较低的限值。4.7
可靠性要求
准峰值
平均值
产品的可靠性水平采用平均无故障工作时间（MTBF）衡，MTBF的不可接受值应大于或等于5000h。
试验方法
基本原则
本标准中规定的试验方法适用于存储设备。试验均应在下述条件下进行，气候环境和可靠性试验除外：
环境温度：-5℃～+45℃；
相对湿度：15%~80%；
大气压力：86kPa106kPa。
5.2外观检查
用目测法进行外观检查，判断结果是否符合4.1的规定。5.3结构检查
用目测和手试法检查，判断结果是否符合4.2的规定。5.4功能检查
5.4.1按4.3的规定逐项检查，判断是否符合规定。3
HKAoNKAca
GA/T882—2014
5.4.2哈希值防伪认证信息的检测，应由第三方提供的通用测试算法进行验证。5.5性能检查
5.5.1工作电源适应性
调节工作电源，在标称值的士10%之内应能正常工作。5.5.2功耗
用功率瓦特表，接于负载两端，判断结果是否符合4.4.4的规定。5.6安全试验方法
按GB16796—2009的规定进行试验。5.7无线电扰限值试验
按GB9254一2008的规定进行试验，试验过程中，刻录、放像、网络各功能应正常工作。5.8环境试验
5.8.1原则
每项环境试验中规定的初始检测和最后检测，均按4.1、4.2和4.3的规定，进行外观、结构和功能的检查以及按键功能的检查，上述各项检查均应正常。5.8.2低温试验
按GB/T2423.102一2008的规定进行试验。试验温度为0℃，试验时间为2h通电工作，恢复时间为2h。
5.8.3储存运输低温试验
按GB/T2423.102一2008的规定进行试验。试验温度为一20℃，不通电，试验时间为16h，试验完毕后在正常气候条件下恢复2h，进行最后检测。为防止试验中受试样品结霜和凝露，允许将受试样品用聚乙烯薄膜密封后进行试验，必要时还可以在密封套内装吸潮剂。
5.8.4高温试验
5.8.4.1工作高温试验
按GB/T2423.102一2008的规定进行试验，试验温度为十40℃，通电工作2h，检测样机工作是否正常，恢复时间为2h，进行最后检测。5.8.4.2储存运输高温试验
按GB/T2423.102--2008的规定进行试验，试验温度为十60℃，不通电，试验时间为2h，试验完毕后，恢复时间为2h，进行最后检测。5.8.5恒定湿热试验
5.8.5.1工作条件下的恒定湿热试验按GB/T2423.102—2008的规定进行试验，试验温度为十40℃，相对湿度为40%～90%，试验前初4
HKAoNTKAca
GA/T882-—2014
始检测，试验2h后，在此期间加电运行，检测工作是否正常，恢复时间为2h，进行最后检测。5.8.5.2储存运输条件下的湿热试验按GB/T2423.102一2008的规定进行试验，试验温度为十40℃，相对湿度为90%～95%，试验前初始检测，样品不通电。试验时间48h后，试验完毕恢复时间为2h，进行最后检测。5.8.6振动试验
按GB/T2423.58一2008的规定进行试验，受试样品按工作位置固定在振动台上，不通电，分别在三个互相垂直的轴线方向进行振动。振动试验结束后，进行检测。5.8.7冲击试验
按GB/T2423.57一2008的规定进行试验，不通电，分别向三个互相垂直的轴线方向进行冲击，次数各为3次。试验后，进行检测。5.8.8运输包装件跌落试验
按GB/T4857.5-1992的规定进行跌落试验，任选四面，每面跌落一次。试验后进行检测。5.9可靠性试验
5.9.1试验条件
可靠性试验的目的是确定产品在正常使用条件下的可靠水平。试验周期内，综合因素规定如下：a）环境温度：-5℃～+45℃；
b）相对湿度：15%~80%；
c）工作电压：交流（220±22)V，(50士2)Hz。5.9.2试验方案
按GB/T5080.7—1986的规定执行。5.9.3试验时间
应持续到总试验集中故障数均能按试验方案做出接受或拒收判决为止，多台受试样品的试验时间应大于或等于所有受试样品的平均试验时间的一半。5.9.4试验样品
可靠性试验样机应从出厂检验合格的产品中随机抽样，其数量应大于或等于2台。5.9.5检查测试项目
试验过程中，对外观、结构和功能应进行3次检查和测试。5.9.6失效数据
5.9.6.1关联失效判据
由于产品本身原因引起的失效，计为关联失效：a）5.8中任一项不符合要求，计1次关联失效：b）元器件损坏、虚焊、开路或短路，导致功能运行不正常，计1次关联失效；c）程序的偶然停运或运行失常，但无需做任何维修和调整，再经启动就能恢复正常，这种偶然的5
iiKAoNiKAca
GA/T882—2014
故障，积累3次（指同一台样机)计1次关联失效，不足3次均按照非关联失效处理。5.9.6.2非关联失效
由于外部客观原因或测试系统故障引起的失效，计为非关联失效。非关联失效不计失效数。6
检验规则
检验分类
讯问同步录音录像系统的质量检验包括型式检验和出厂检验，各类检验项目序列见表2。表2
检验项目
外观检查
结构检查
功能检查
性能检查
安全检查
无线电甄扰限值试验
低温试验
高温试验
恒定湿热试验
振动试验
冲击试验
运输包装跌落
可靠性试验
技术要求
注：“。”为进行检验的项目；“一”为不检项目。6.2
型式检验
各类检验项目
试验方法
当出现下列情况之一时，应进行型式检验：a)
新产品或老产品转厂生产的试制定型鉴定；型式检验
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，达到一定产量后；产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时。型式检验应由国家指定的质量监督部门进行。型式检验的样机数量为2台。
出厂检验
型式检验中，检验项目全部合格，则判定为合格；若有一项不合格，则判型式检验不合格。TKAoNKAcabzxZ.net
6.3出厂检验
6.3.1出厂检验由产品制造单位质量检验部门负责进行。GA/T882—2014
6.3.2批量生产或连续生产的产品，要进行全数出厂检验，检验项目全部合格，则判定为合格；若出现任一项不合格，则判该产品不合格。7标志
7.1产品标识
讯问同步录音录像系统上应标有生产商名称、地址、产品标准编号、标识认可编号、生产日期、商标和型号。
7.2电气标识
机器与电网直接连接的部分，应标有电源的性质、额定电源电压（或工作电压范围）、频率及功耗等。7.3包装标识
产品的外包装箱上面应有下列标志：a）产品名称、型号、生产商的名称、地址和执行标准号；b)
商标名称，注册商标图案；
出厂日期：××××年×月××日；c)
包装质量：kg；
8包装
包装件最大的外部尺寸(L×D×H)：mm；防潮、向上、小心轻放、堆码层数等包装储运图示标志应符合GB/T191一2008的规定。8.1产品应采用一体式包装。
8.2产品应有牢固的包装，并有防潮、防尘、防震等措施。8.3经出厂检验合格的产品应连同合格证、使用说明书、附件等一起包装。9运输
运输过程中应小心轻放，防止受潮，防止震动及机械损伤。10储存
10.1产品储存时，应存放在原包装箱内。10.2存放环境为常温，相对湿度为15%～80%，保持通风与干燥，不应有腐蚀性气体，无机械振动冲击和强电磁场作用。
10.3储存期一般为6个月。
TKAoNiKAca
GA/T882-2014
中华人民共和国公共安全
行业标准
讯问同步录音录像系统技术要求GA/T882—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)64275323
发行中心：（010)51780235
读者服务部：(010)68523946
中国标准出版社秦皇岛印剧厂印剧各地新华书店经销
开本880×1230
2015年2月第一版
印张0.75
字数15千字
2015年2月第一次印刷
书号：155066·2-28121
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68510107
