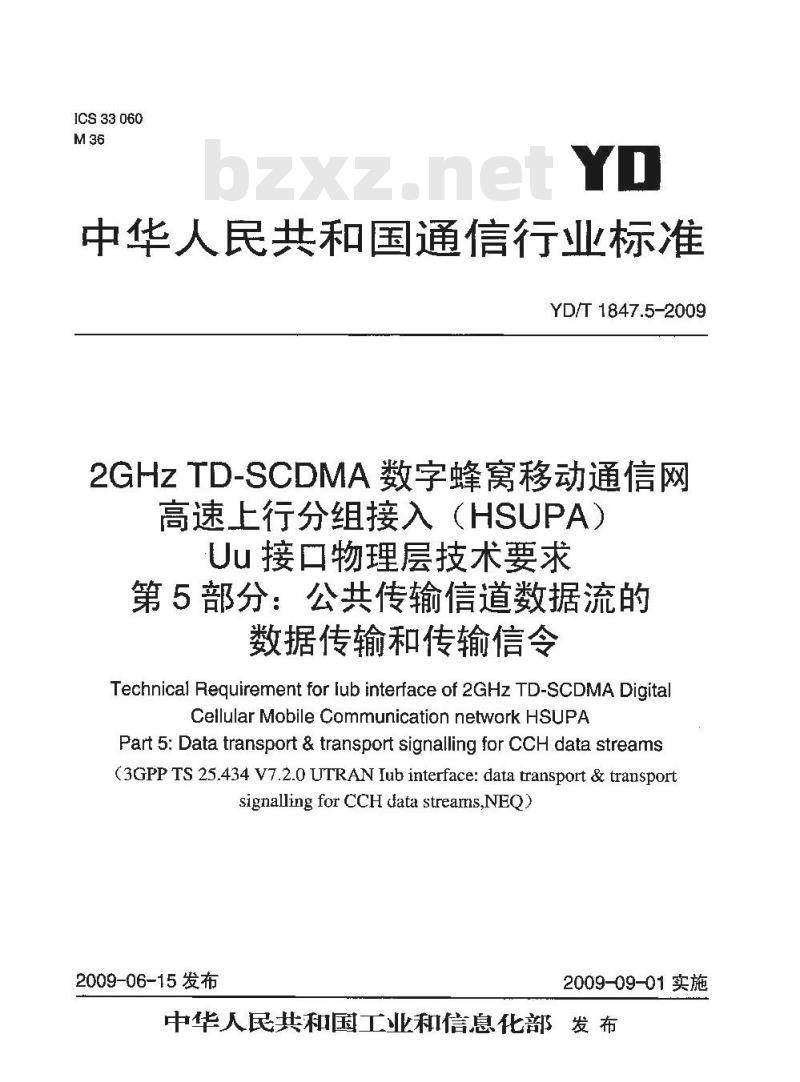

【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网.高速上行分组接入(HSUPA) Uu 接口物理层技术要求 第5部分:公共传输信道数据流的数据传输和传输信令

ICS33060
中华人民共和国通信行业标准
YD/T 1847.5-2009
2GHzTD-SCDMA数字蜂窝移动通信网高速上E行分组接入（HSUPA）
Uu接口物理层技术要求
第5部分：公共传输信道数据流的数据传输和传输信令
Technical Requirement for lub interface of 2GHz TD-SCDMA DigitalCellular Mobile Comrmunication network HSUPAPart 5: Data transport & transport signalling for CCH data streams(3GPP TS 25.434 V7.2.0 UTRAN Iub interface: data transport & transportsignalling for CCH data streams,NEQ)2009-06-15发布
2009-09-01实施
中华人民共和国工业和信息化部发布前言

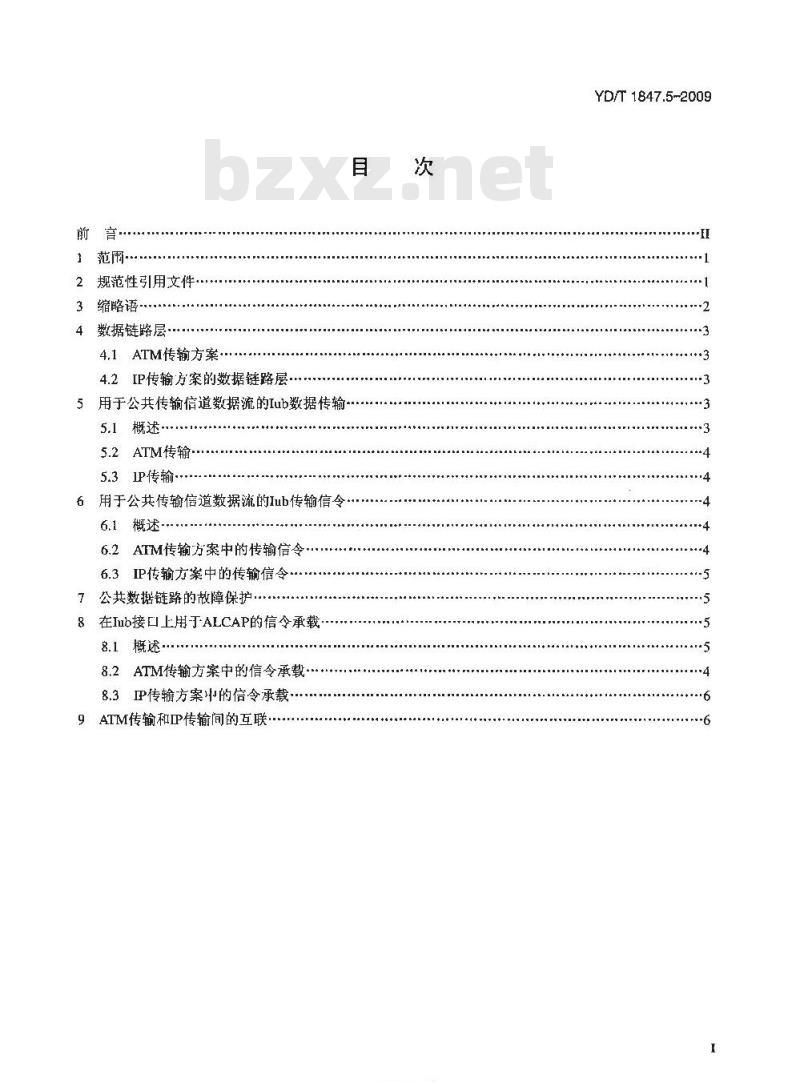

2规范性引用文件
3缩略语·
数据链路层：
4.1ATM传输方案.
4.2IP传输方案的数据链路层
5用于公共传输信道数据流的Iub数据传输-5.1．概述··
5.2ATM传输.
5.3P传输
6用于公共传输信道数据流的Iub传输信令·6.1概述
6.2ATM传输方案中的传输信令
6.3IP传输方案中的传输信令
7公共数据链路的故障保护：
8在Iub接口上用于ALCAP的信令承载·8.1概述
8.2ATM传输方案中的信令承载
8.3P传输方案的信令承载·
9ATM传输和P传输间的互联.
YKAONIKAca
YD/T 1847.5~2009
YD/T 1847.5-2009

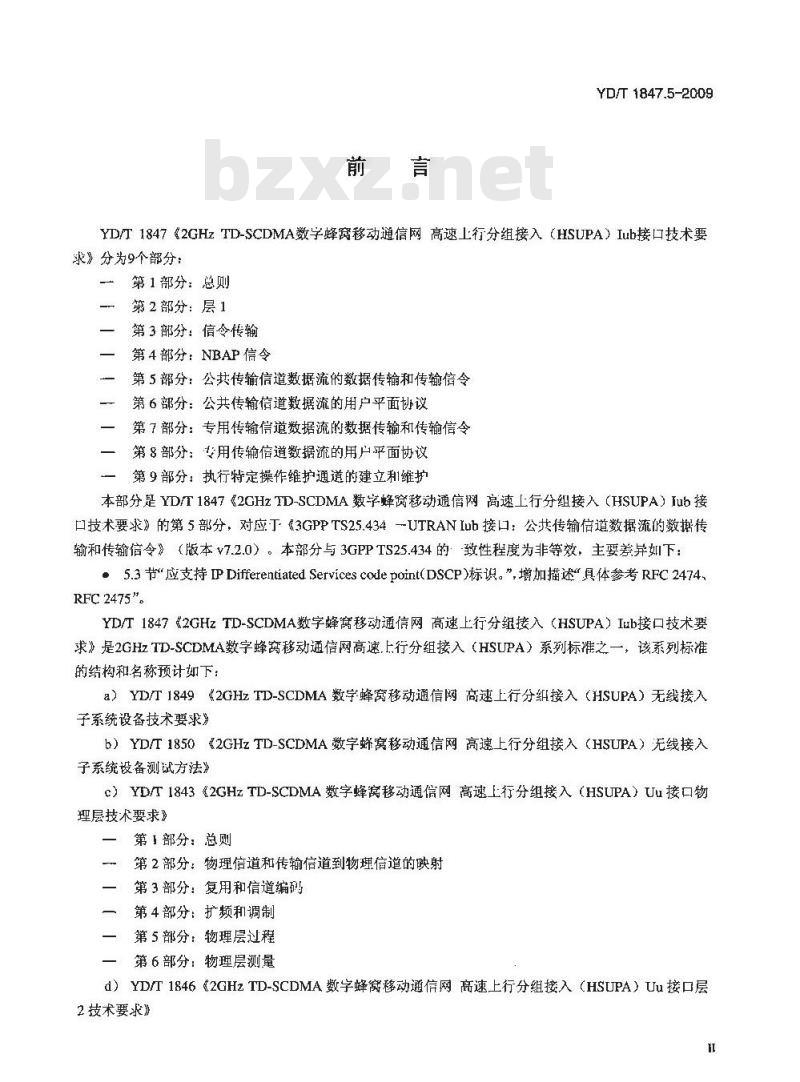

YDT1847《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求》分为9个部分：
第1部分：总则
第2部分：层1
第3部分：信令传输
一第4部分：NBAP信令
第5部分：公共传输信道数据流的数据传输和传输信令第6部分；公共传输信道数据流的用户平面协议第7部分：专用传输信道数据流的数据传输和传输信令第8部分：专用传输信道数据流的用户平面协议第9部分：执行特定操作维护通道的建立和1维护本部分是YD/T1847《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求》的第5部分，对应丁《3GPPTS25.434一UTRANIub接口：公共传输信道数据流的数据传输和传输信令》（版本v7.2.0）。本部分与3GPPTS25.434的：致性程度为非等效，主要差异如I下·5.3节\应支持 IP Differentiated Services code point(DSCP)标识。”增加描述“具体参考 RFC 2474、RFC 2475\。
YD/T18472GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网高速.上行分组接入（HSUPA）系列标准之一，该系列标准的结构和名称预计如下：
a）YDT1849《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分纽接入（HSUPA）无线接入子系统设备技术要求》
b）YD/T1850《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备测试方法》
c）YD/T1843《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求》
第1部分：总则
第2部分：物理信道和传输信道到物理信道的映射第3部分：复用和信道编码
一第4部分：扩频和调制
第5部分：物理层过程
一第6部分：物理层测量
d）YD/T1846《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口层2技术要求》
YD/T 1847.5-2009

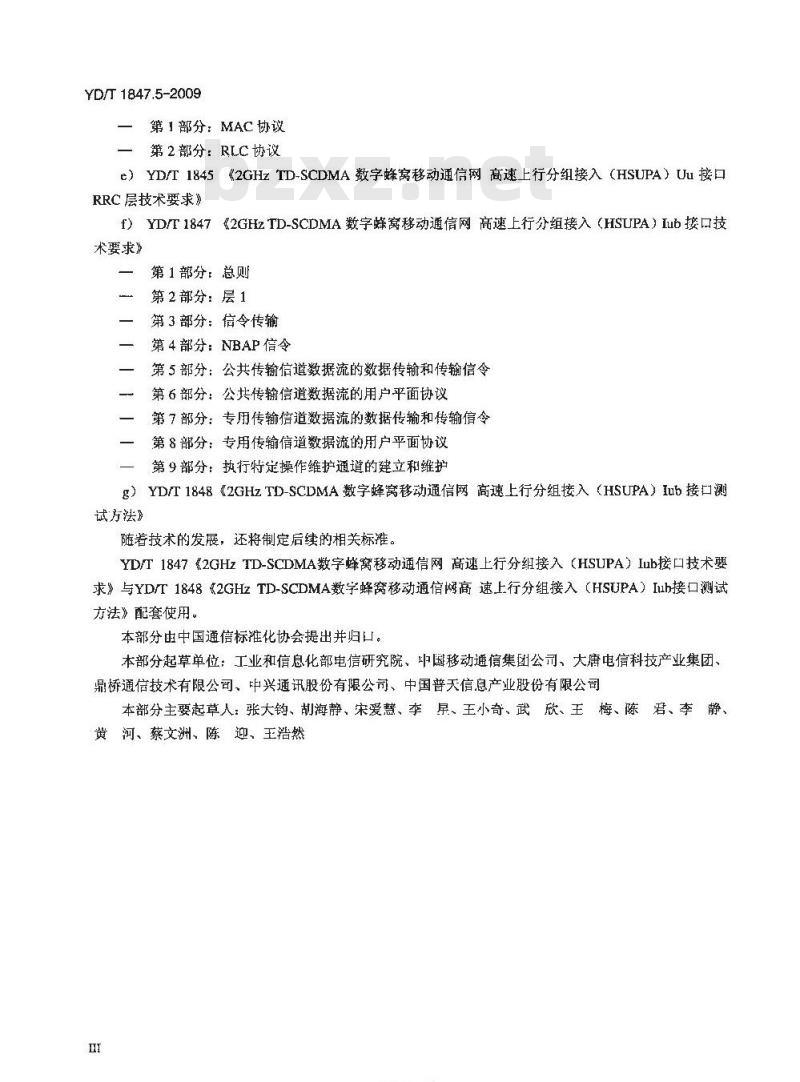

一第1部分：MAC协议
—第2部分：RLC协议
e）YD/T1845《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口RRC层技术要求》
f）YD/T1847《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求》
第1部分：总则
第2部分：层1
第3部分：信令传输
第4部分：NBAP信令
第5部分：公共传输信道数据流的数据传输和传输信令第6部分：公共传输信道数据流的用户平面协议第7部分：专用传输信道数据流的数据传输和传输信令第8部分：专用传输信道数据流的用户平面协议第9部分：执行特定操作维护通道的建立和维护g）YD/T1848《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口测试方法
随着技术的发展，还将制定后续的相关标准。YD/T1847《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求》与YD/T1848《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iuh接口测试方法》配套使用。
本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司本部分主要起草人：张大钧、胡海静、宋爱慧、李、王小奇、武欣、王梅、陈君、李静、黄河、蔡文洲、陈迎、王浩然
KANIKca

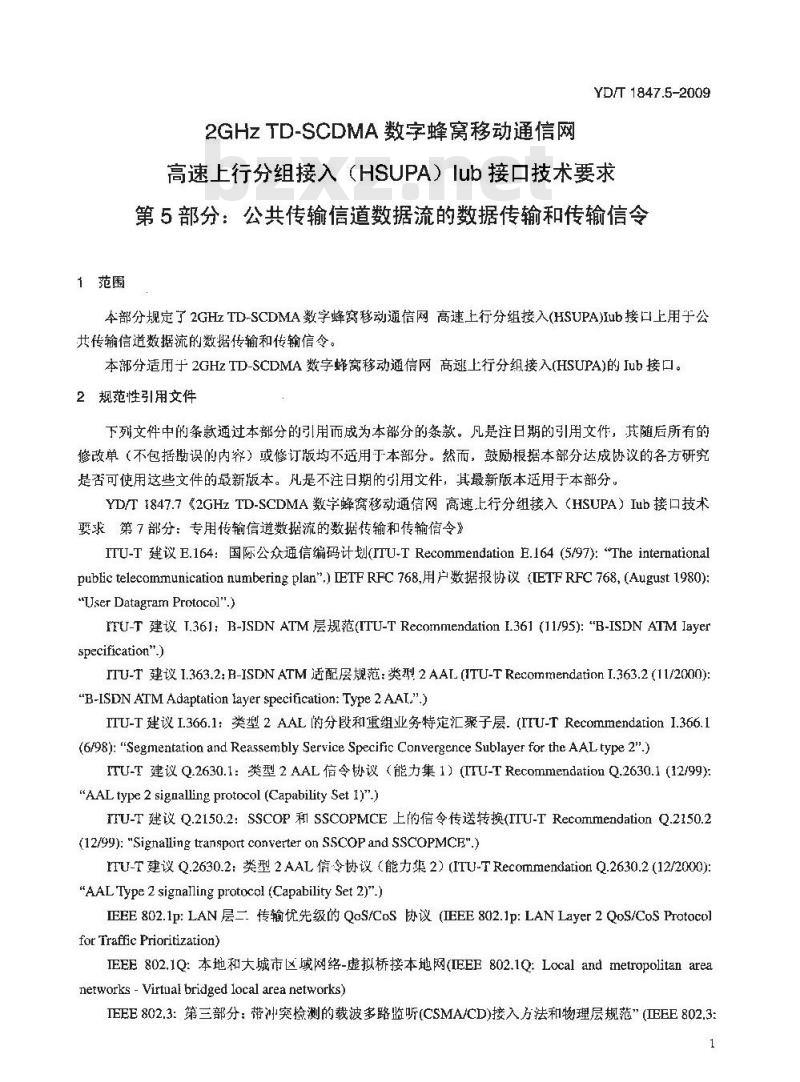

1范围
2GHZTD-SCDMA数字蜂窝移动通信网YD/T1847.5-2009
高速上行分组接入（HSUPA2Iub接口技术要求第5部分：公共传输信道数据流的数据传输和传输信令本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网高速土行分组接入(HSUPA)Iub接口上用于公共传输信道数据流的数据传输和传输信令。本部分适用于2GHz TD-SCDMA数字蜂窝移动通信网 高速上行分组接入(HSUPA)的 Jub接口。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YD/T1847.72GHzTD-SCDMA数字蜂离移动通信网高速上行分组接入（HSUPA）Iub接口技术骤求第7部分：专用传输信道数据流的数据传输和传输信令ITU-T 建议E.164：国际公众通信编码计划(ITU-T Recommendation E.164 (5/97)：“The internationalpublic telecommunication numbering plan\) IETF RFC 768,用户数据报协议 (IETF RFC 768, (August 1980):“UserDatagramProtocol\.)
FTU-T 建议 T.36]: B-JSDN ATM 层规范(ITU-T Recommendation I361 (11/95): *B-ISDN ATM Iayelspecification\)
ITU-T建议1.363.2：R-ISDNATM适配层规范：类型2AAL(ITU-TRecommendationI.363.2（11/2000)：\B-ISDN ATM Adaptation layer specification: Type 2 AAL\)ITU-T建议I.366.1：类型2AAL的分段和重组业务特定汇聚子层.（IFU-TRecommendationI.366.1(6/98): \Segmentation and Reassembly Service Specific Convergence Sublayer for the AAL type 2\.)ITU-T建议Q.2630.1:类型2AAL信令协议（能力集1）(ITU-TRecommendation Q.2630.1(12/99)\AAL type 2 sigalling protocol (Capability Set 1)\)IrU-T建议Q.2150.2：SSCOP和SSCOPMCE上的信令传送转换(ITU-T Recommendation Q.2150.2(12/99): \Signalling transport converter on SSCOP and SSCOPMCE\)ITU-T建议Q.2630.2：类型2AAL信令协议（能力集2）(ITU-TRecommendationQ.2630.2(12/2000):\AAL Type 2 signalling protocol (Capability Set 2)\)EEE 802.1p:LAN层二.传输优先级的 QoS/CoS 协议 (IEEE 802.1p:LANLayer 2 QoS/CoS Protocolfor Traffic Prioritization)
IEEE802.1Q:本地和大城市区域网络-虚拟桥接本地网(IEEE802.1Q:Localandmetropolitanareanetworks - Virtual bridged local area networks)IEEE802.3：第三部分：带冲突检测的载波多路监听(CSMA/CD)接入方法和物理层规范”(IEEE802.3:1
YD/T 1847.5-2009
Part 3:Carrier sense multiple access with collision detection(CSMA/CD) access method and physical layerspecifications)
IEEE 802.3x: 802.3 全双工操作(IEEE 802.3x: Specification for 802.3 Full Duplex Operation[S)IETF RFC 2460:互联网协议，版本 6(Ipv6)规范(IETF RFC 2460,(December 1998):“Internet Protocol,Version6(IPv6)Specification\)ETFRFC791：互联网协议(IETFRFC791,(September1981)：“TnternetProtocol\）IETF RFC 1661:点对点协议(PPP) (IETF RFC 1661, (July 1994):\The Point-to-Point Protocol (PPP)\)IETF RFC 1662:HDLC类似成顿中的 PPP (IETF RFC 1662,(July 1994):\PPPin HDLC-like Framing\)IETF RFC 1990: PPP 多链路协议 (MP) (TETF RFC 1990, (August 1996): “The PPP Multilink Protocol(MP\)
IETF RFC 2474:IPv4 与 IPv6包头中差分服务字段（DS Field）的定义(IETF RFC 2474,(December1998): *Definition of the Differentiated Services Field (DS Field) in the IPv4 and IPv6 Headers\.)ETFRFC2475：一种区别业务的结构（ETFRFC2475:AnArchitectureforDifferentiatedService）IETF RFC 2507: IP 头压缩 (IETF RFC 2507, (February 1999): “IP header compression\)IETFRFC 2509:PPP_上的IP头压缩(ETF RFC 2509,(February 1999):\IP Header Compression overPPP\)
IETF RFC 2364: AAL5 L的 PPP (IETF RFC 2364, (July 1998): \PPP 0ver AAL5\,)IETF RFC 2686:多链路 PPP 的多类型扩展(IETF RFC 2686,(September 1999):“The Multi-ClassExtensiontoMulti-LinkPPP)
IETFRFC 3031：多协议标记交换体系结构(IETFRFC 3031，(January 2001)：\Multiprotocol LabelSwitching Architecture\.)
IETFRFC3153：PPP复用（IETFRFC3153(August2001)：\PPPMultiplexing）ETFRFC3376：互联网组管理协议，版本3(IETFRFC3376\InternetGroupManagementProtocolVersion 3\.)
ETFRFC3810:IPv6家播收听发现版本2（MLDv2）(IETFRFC3810\MulticastListenerDiscoveryVersion 2 (MLDv2) for IPv6\.)3缩略语
下列缩略语适用于本部分。
ATM Adaption Layer
AALType2
AAL Type 5
AsynchronousTransferMode
CommonPartConvergenceSublayerCommon Part Sublayer
Downlink Shared Channel
Forward Access Channel
Frame Protocol
YKANIKAa
ATM适配层
ATM适配层2
ATM适配层5
异步传输模式
公共部分汇聚子层
公共部分子层
下行共享信道
前向接入信道
帧协议
HS-DSCH
4数据链路层
High-level Data Link ControlHigh Speed Downlink Shared ChannelPoint-to-Paint Protocol
Link Characteristics
Path Type
Random Access Channe!
Radio Network Controller
Signalling ATM Adaption LayenSegmentation And Reassembly
Service Specific Co-ordination FunctionService Specific Connection Oriented ProtocolService Specific Convergence SublayerService Specific Segmentation And ReassemblySignalling Transport ConverterUniversal Mobile Telecommunication NetworkUser-Network Interface
Uplink Shared Channel
Universal Terrestrial Radio Access Network4.1ATM 传输方案
YD/T 1847.5-2009
高级数据链路控制
高速下行共享信道
点对点协议
链接属性
路径类型
随机接入信道
无线网络控制器
信令ATM适配层
分段与重组
特定业务协调功能
特定业务面向连接协议
特定业务汇聚子层
特定业务分段与重组
信令传输转换器
通用移动通信系统
用户网络接口
上行共享信道
通用陆地无线接入网
用于传输网络用户平面和I传输网络控制平面的ATM层应符合ITU-TI.361规范。ATM层的保护倒换。如果RNC和NodeB之间的ATM层支持路径的几余，那么它应支持ITU-TI.630中ATM保护倒换。
4.2IP传输方案的数据链路层
支持IP传输的 RNC或 NodeB 应支持PPP，采用HDLC成顿（见 ETFRFC1661、ETFRFC 1662)。注：不排除采用满足UTRAN要求的其他L2/L1协议及实现（例如PPPMux/AAL5/ATM、PPP/AAL2/ATM、Ethernet、MPLS/ATM 等>。
支持P传输、接口采用如EI这类低速PPP链路进行连接的RNC或NodeB应支持P包头K缩（见IETF RFC 2507）和 PPP 扩展 ML/MC-PPP （见 IETF RFC 1990、IETF RFC 2686)。在此情形下，PPP 上的包头压缩协商应按照IETFRFC2509规定执行。5用于公共传输信道数据流的lub数据传输5.1概述
这一节主要描述了支持公共传输信道（FACH、RACH、PCH、DSCH、USCH、HS-DSCH）数据流的传输层。
RACH、FACH、USCH、DSCH和HS-DSCH信道Iub数据流的传送有两种协议集选择：（1）ATM传输方案；
YD/T1847.5-2009
（2）IP传输方案。
图1给出了这两种选择方案的具体协议栈。FP for RACH, FACH, PCH.
DSCH,HS-DSCH, USCH
网缔层
AAL2 SSSAR
(1.366.1)
网络层
AAL CPS
(1.363.2]
ATM传输协议栈
FP for RACH, FACH, PCH.
DSCH,HS-DSCH. USCH
Data LUink Layer
Physical Layer
IP传输协议栈
图 1 用于 AACH、FACH、USCH、DSCH和 HS-DSCH信道 Iub数据流传输的协设栈5.2ATM传输
用于 Iub RACH、FACH、PCH、DSCH、USCH、HS-DSCH 数据流的标准传输层是 ATM 和 AAL2规范（见I.363.2及I.366.1）
SSSAR（Service Specific Segmentation and Reassembly）子层用丁分段和重组AAL2 SDU。5.3IP传输
用于 Iub RACH、FACH、PCH、DSCH、USCH、HS-DSCH数据流的传输协议是 UDP/IP。数据链路层在4.2节规定。
IP UTRAN节点应支持IPv6：可选支持IPv4。注：不排除采用和实现IPv4。
在传输网络从 Pv4 到 IPv6 的过渡期推荐采用 Pv6 和 IPv4 双栈。传输承载用 UDP 端口和 IP 地址标识（源UDP端口、目的UDP端山、源IP地址、目的IP地址:)。在Iub/lur接口无线网络层采用NSAP结构进行源IP地址和目的IP地均的交换，参见3GPPTS25.401的 6.1,8.2。
应支持IPDifferentiatedServicesCodePoint（DSCP）标识，具体参考RFC2474、RFC2475。流量类型（TrafficCategory）和DSCP的映射关系应通过O&M针对每个流量类型进行配置。流量类型是实现相关的，可由应用参数决定。
如果对RAN 的安全性没有影响，Iub 接口的 FACH 数据流可以支持 P 多播[IETF RFC 3376]，「IETFRFC 3810]。RAN安全性可以通过基于-RAN的封闭IP（ClosedIPBasedRAN）保证。6用于公共传输信道数据流的lub传输信令6.1概述
这一节主要描述了建立用户平面传输承载的传输信令协议。协议栈参见图2。6.2ATM传输方案中的传输信令
由ITU制定的Q.2630.2作为lub接口AAL2信令协议的标准。ITU-T推荐的Q.2630.2在原有Q.2630.1的基础上增加了一些可选能力。A
YD/T1847.5-2009
BindingID由无线网络层提供，并拷贝到Q.2630.2中ESTABLISH.request原语的SUGR参数中。当Node B从Iub接口收到Establish Request消息时，绑定指示已经被分配，并与一个应用过程相绑定，用户平面传输承载的建立和通常情况下的释放都是由CRNC的ALCAP发起的。当小区被删除但小区用到的公共信道还存在时，NodeB将发起释放用户平面传输承载的过程。AAL2传输层寻址:是基于embeddedE.164或其他NSAP寻址格式(见ITU-TE.192,ITU-TX.213)中的AESA变量。不使用NativeE.164寻址方式。如果接口的传输层提供AAL2切换功能，LinkCharacteristics(LC)参数将被包含在AAL2信令协议中的 Establish Request 消息以及 Modification Request 消息中。如果接口的传输层提供AAL2切换功能，PathType(PT)参数将包含在AAL2信令协议（ATM优先级处理）的EstablishRequest消息中。如果AAL2信令消息中Link Charactcristics (LC)的Maximum CPS-SDUBit Rate或Average CPS-SDUBitRate参数值为2048kbit/s，则应解释为比特率为2048kbit/s或更高。注：强烈建议采用修订的Q.2630.2将一些流量（如HSDPA）与其他流量分开。然而HSDPA业务量的突发性和高于2048kbit/s速率的每个连接未知的流量，可能会降低在间一AAL2路径里的业务的QoS。6.31P传输方案中的传输信令
所有 UTRAN节点（包括RNC和NodeB）都采用IP传输方式时不需要ALCAP。7公共数据链路的故障保护
这里主要指基丁物理线路或端口的故障保护。如果NodeB和传输网接入设备之问支持物理链路穴余，则NodeB需要支持基于物理端口或者线路的1+1保护或负荷分担方式：一ATM传输方式下或IP的POS方式下，当底层传输基于STM-1、STM-4等线路时，应支持1+I方式的线状复用段APS保护，切换方式和性能应该符合ITU-TG841建议。一当底层基于以太网接口时，RAN节点应提供亢余的以太网物理端口和链路进行故障保护。B在Iub接口上用于ALCAP的信令承载8.1概述
本节主要描述了支持ALCAP协议栈的信令承载协议。8.2ATM 传输方案中的信令承载
SAAL-UNI是用于Iub接口.上AAL类型信令协议（Q.2630.2）的标准信令承载。图2表示了协议栈。Q.2630.2
(0.2150.2）
AAL5 SSCS
SSCF-UNI
AAL5 Common Part
CPCSSAR
图2[ub传输网络控制平面协议结构YD/T1847.5-2009
信令传输转换器（STC）与Iub接口相关的部分请参见ITU-T建议Q.2150.2。AAL5的公共部分包含 CPCS和 SAR。bZxz.net
8.3IP传输方案中的信令承载
所有 UTRAN节点（包括RNC和 Node B）都采用P传输方式时不需要ALCAP。9ATM 传输和 IP 传输间的互联
支持 IP 传输的 RNC 或 Node B 应提供与仅支持 ATM 传输的 RNC 或 Node B 的互联。互联的方式见YD/T1847.7&2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求第7部分：专用传输信道数据流的数据传输和传输信令》。YKAoNYKca
中华人民共和国
通信行业标准
2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）lub接口技术要求第5部分：公共传输信道数据流的数据传输和传输信令YD/T 1847.5-2009
人民邮电出版社出版发行
北京市崇文区夕照寺街14号A座
邮政编码：100061
版权所有不得翻印
本书如有印装质量问题，请与本社联系电话：(010)671149220
