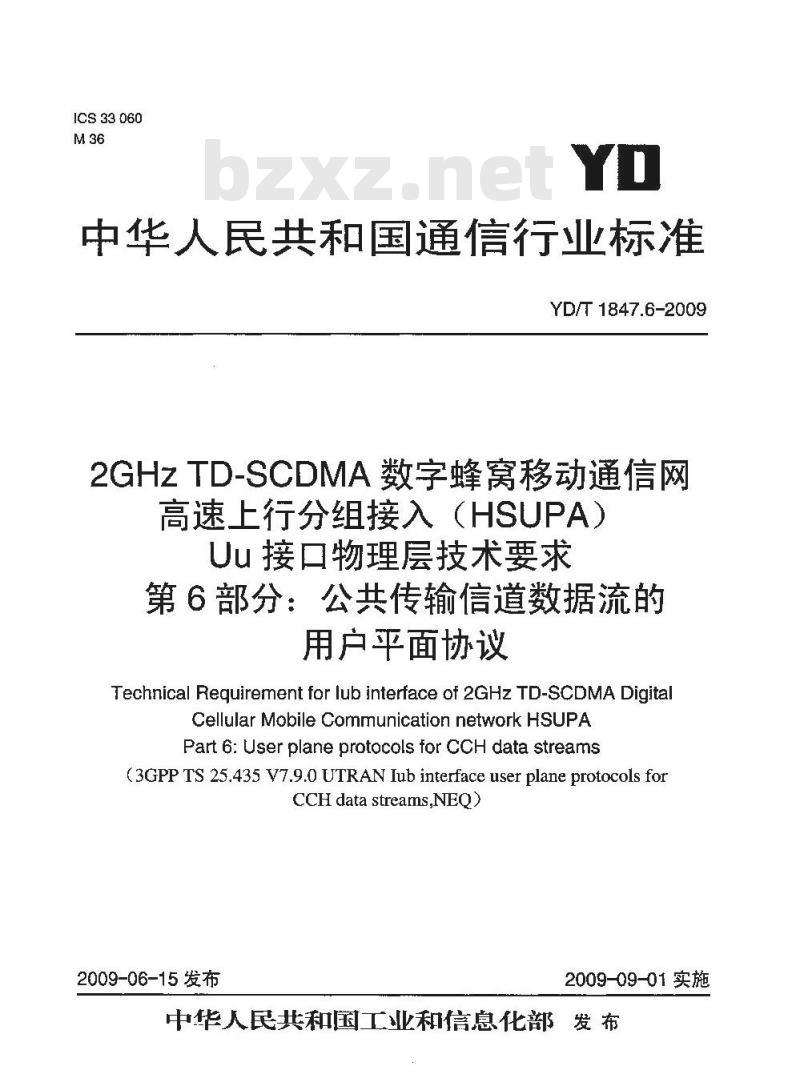

【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网高速上行分组接入(HSUPA) Uu 接口物理层技术要求 第6部分:公共传输信道数据流的用户平面协议

ICS33060
中华人民共和国通信行业标准
YD/T1847.6-2009
2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）
Uu接口物理层技术要求
第6部分：公共传输信道数据流的用户平面协议
Technical Requirement for lub interface of 2GHz TD-SCDMA DigitalCellular Mobile Communication network HSUPAPart6:UserplaneprotocolsforCCHdata streams(3GPP TS 25.435 V7.9.0 UTRAN Iub interface user plane protocols forCCH data streams,NEQ)
2009-06-15发布
2009-09-01实施
中华人民共和国工业和信息化部发布前言

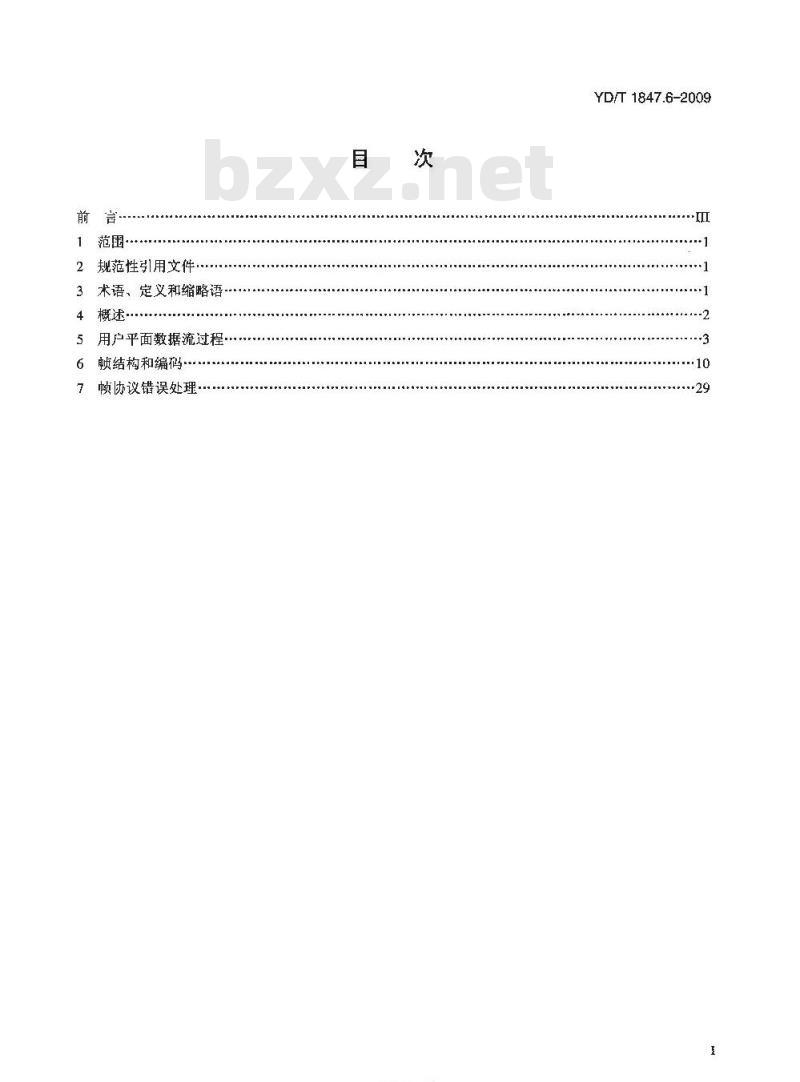

1范围
2规范性引用文件…·
3术语，定义和缩略语
4概述·
5用户平面数据流过程
结构和编码
顿协议错误处理·…
YD/T1847.6-2009
YD/T1847.6-2009

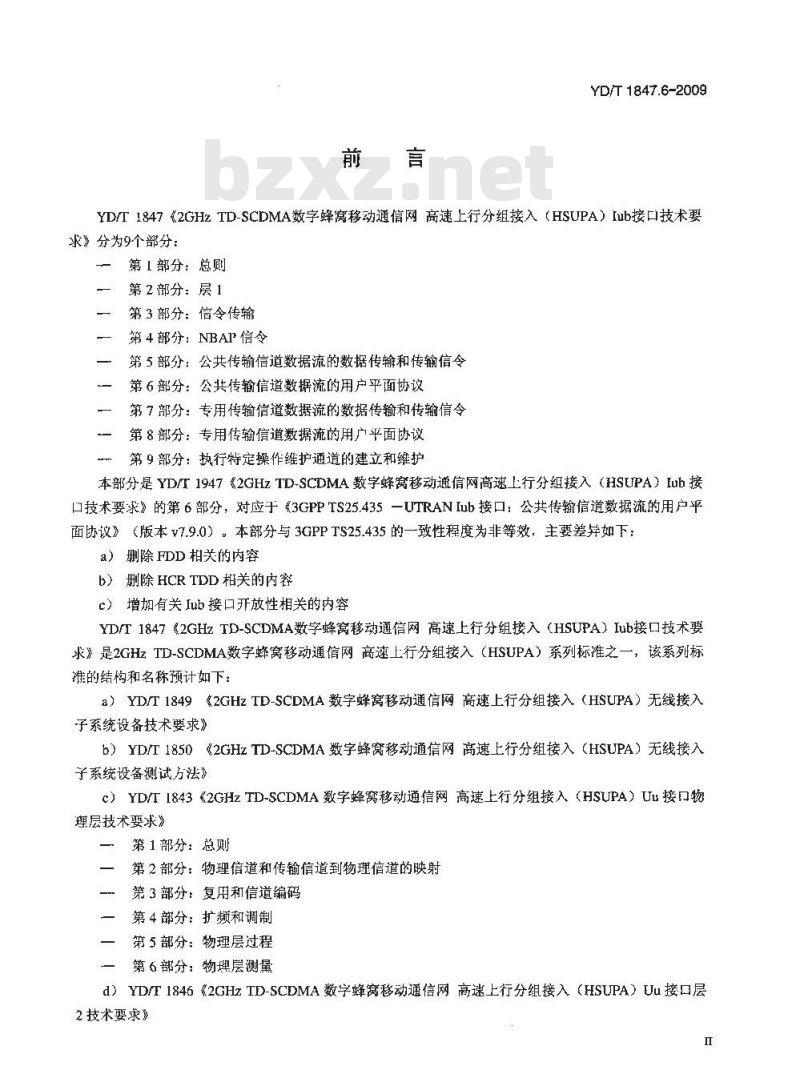

YD/T1847《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）[ub接口技术要求》分为9个部分：
第「部分：总则
第2部分：层1
第3部分：信令传输
第4部分：NBAP信令
第5部分：公共传输信道数据流的数据传输和传输信令第6部分：公共传输信道数据流的用户平面协议第7部分：专用传输信道数据流的数据传输和传输信令第8部分：专用传输信道数据流的用广平面协议第9部分：执行特定操作维护通道的建立和维护本部分是YD/T1947《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求》的第6部分，对应于《3GPPTS25.435一UTRANIub接口：公共传输信道数据流的用户平面协议》（版本v7.9.0）。本部分与3GPPTS25.435的一致性程度为非等效，主要差异如下：a）删除 FDD 相关的内容
b）删除HCR TDD相关的内容
c）增加有关Jub接口开放性相关的内容YD/T1847《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）系列标准之一，该系列标准的结构和名称预计如下：
a）YD/T1849《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备技术要求》
b）YD/T1850《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备测试方法》
c）YD/T1843《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求》
第1部分：总则
第2部分：物理信道和传输信道到物理信道的映射第3部分：复用和信道编码
一第4部分：扩频和调制
第5部分：物理层过程
第6部分：物理层测量
d）YD/T1846《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口层2技术要求》
YD/T1847.6-2009

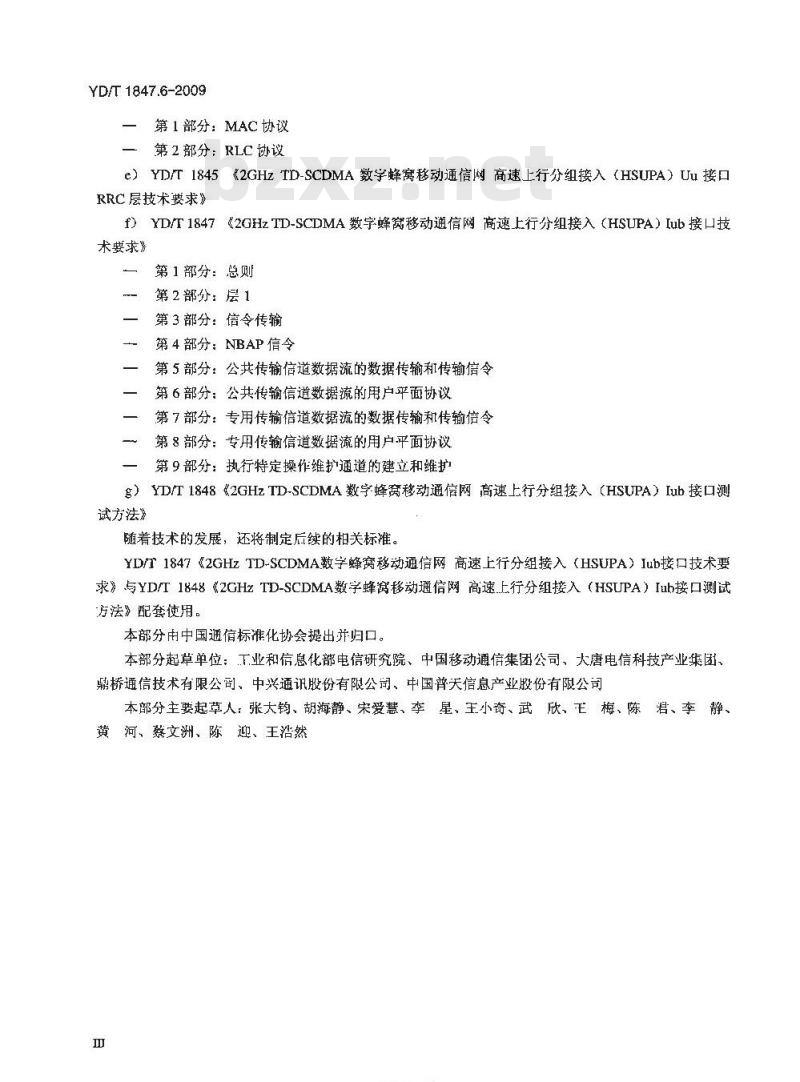

一第1部分：MAC协议
一”第2部分；RLC协议
e）YD/T1845（2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口RRC层技术要求》
f）YD/T1847《2GHzTD-SCDMA数宇蜂窝移动通信网商速上行分组接入（HSUPA）Iub接口技术要求》
一　第1部分：总则　
第2部分：层1
第3部分：信令传输
第4部分：NBAP信令
第5部分：公共传输信道数据流的数据传输和传输信令第6部分：公共传输信道数据流的用户平面协议一第7部分：专用传输信道数据流的数据传输和传输信令一～第8部分：专用传输信道数据流的用户平面协议第9部分：执行特定操作维护通道的建立和维扩g）YD/T1848《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口测试方法》
随着技术的发展，还将制定后续的相关标准。YD门18472GHzTD-SCDMA数学蜂窝移动通信网高速上行分组接入（HSUPA>）Iub接口技术要求》与YD/T1848《2GHzTD-SCDMA数字蜂窝格动通信网高速上行分组接入（HSUPA）Iub接口测试方法》配套使用。
本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司，大唐电信科技产业集团，鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司本部分主要起草人：张大钩、胡海静、宋爱慧、李星、王小奇、武欣、王梅、陈君、李静、黄河、蔡文洲、陈迎、王浩然
KANIKca

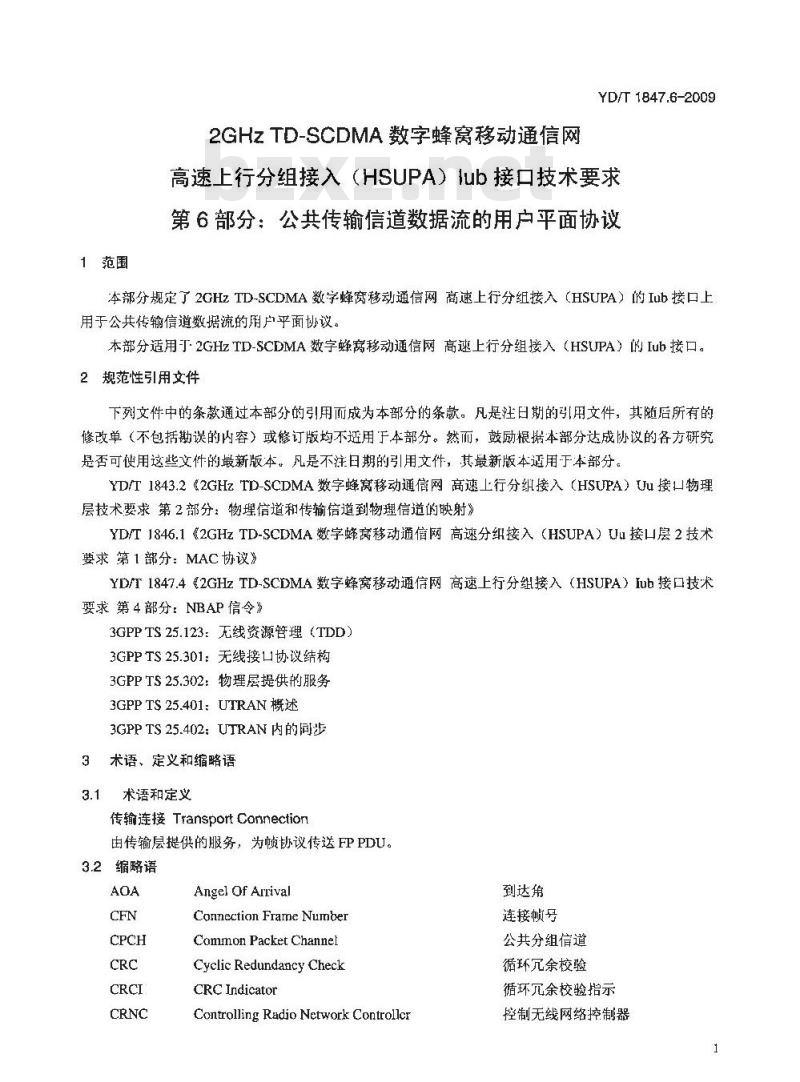

1范围
2GHzTD-SCDMA数字蜂窝移动通信网YD/T 1847.6-2009
高速上行分组接入（HSUPA）ub接口技术要求第6部分：公共传输信道数据流的用户平面协议本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）的Iub接口上用于公共传输信道数据流的用户平面协议。本部分适用汀·2GHz TD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）的 Iub 接口。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不斑用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YD/T1843.2《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射”YD/T1846.1《2GHzTD-SCDMA数蜂窝移动通信网高速分组接入（HSUPA）Uu接口层2技术要求第1部分：MAC协议》
YDT1847.4（2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求第4部分：NBAP信令》
3GPPTS25.123：无线资源管理（TDD）3GPPTS25.301：无线接口协议结构3GPPTS25.302：物理居提供的服务3GPPTS 25.401:UTRAN概述
3GPPTS25.402：UTRAN内的同步
3术语、定义和缩略语
3.1术语和定义
传输连接TransportCannectiorl由传输层提供的服务，为顿协议传送FPPDU。3.2缩略语
Angel Of Arrival
Connection Frame Number
Common Packet Channel
Cyelic Redundancy Check
CRC Indicator
Controlling Radio Network Controller到达角
连接帧号
公共分组信道
循环亢余校验
循环穴余校验指示
控制无线网络控制器
YD/T 1847.6-2009bzxZ.net
HS-DSCH
S-CCPCH
4概述
Dedicated Channel
Downlink
Downlink Shared Channel
Forward Access Channel
Frequency Division Duplex
Frame Protocol
Frame Type
High Speed Downlink Shared ChannelLatest Time of Arrival
Power Control
Paging Channel
Physical Downlink Shared ChannelProtocol Data Unit
Physical Uplink Shared ChannelQuality Estimate
Random Access Channel
Secondary Common Control Physical ChannelTransport Block
Transport Block Set
Transport Format Indicator
Time of Arrival
Time of Arrival Window EndpointTime of Arrival Window StartpointTransmission Time Interval
Uplink
Uplink Shared Channel
4.1公共传输信道数据流用户平面协议提供的服务公共传输信道提供下列服务：
一 NodeB 和 CRNC之间传送公共传输信道 TBS;支持传输信道同步机制：
一支持节点同步机制；
一支持时间调整机制。
4.2数据传输层应提供的服务
传输层应提供协议PDUs的传递。专用信道
下行共享信道
前向接入信道
频分双工
顿协议
高速下行共享信道
最迟到达时间
功率控制
寻呼信道
下行物理共享信道
协议数据单元
上行物理共享信道
质量评估
随机接入信道
辅助公共控制物理信道
传输块
传输快集
传输格式指示
到达时间
到达时问窗终点
到达时间窗起点
传输时间间隔
上行共享信道
协议中没有明确规定需要按序发送，然面频繁的非顺序发送可能会影响性能，所以应尽量避免。2
YKANIKAa
5用户平面数据流过程
5.1数据传输
5.1,1 RACH 信道
YD/T 1847.6-2009
数据传输过程用来完成将 Uu 接口得到的数据从 Node B 传输到 CRNC。数据传输过程由 Nole B 发送到CRNC的数据帧的传输构成。RACH数据传输过程如图1所示。Node B
RACH DATAFRAME
图 1 FACH数据传输过程
5.1.2 CPCH 信道 [FDD]
5.1.3S-CCPCH相关传输信道
对于FACH传输信道，数据传输过程完成将数据从CRNC传输到NodeB。数据传送过程由CRNC发送到NodeB的数据顿的传输构成。FACH数据传输过程如图2所示。NodeB
FACHDATAFRAME
图 2 FACH 数据传输过程
对于PCH传输信道，数据传输过程完成将数据从CRNC传输到NodeB。数据传送过程由CRNC发送到 Node B 的数据顿的传输构成。PCH数据传输过程如图 3所示。Node B
PCH DATA FRAME
图3PCH数据传辑过程
这种情况下，PCH数据慎也可传输与PICH信道相关的信息。如果NodeB在一个TTI中没有收到一个有效FP懒，它认为该传输信道在这个TTI中无数据传输。FACH和 PCH传输信道的TFS 中不包含传输块大小为零的情况。对于一条传输信道，如果NodeB知道传输块集大小为0的传输格式所对应的TFI值时，这个TFI*本挪分只规定了1.28McpsTDD的内容，为方使使用者将本部分与3GPPTS25.435对照，3GiPPTS25.435中未在本部分里概定的内容保留章节号，内容填“龚”。下文均同此例。3
YD/T1847.6-2009
值将被采用。当不同传输信道的TFI组合时，如果生成一个有效的TFCI，此时数据将在Uu接口上进行传输。
对于一条传输信道，如果NodeB不知道传输块集大小为0的传输格式所对应的TFI值时，或对应C比特的TFI与其他TFI组合的结果是一个不可知的TFI组合时，将采用以下各个段落中所描述的方法处理
对于每个无线懒，NodeB将会根据复用该 S-CCPCH上的传输信道的TFI为每个S-CCPCH构造一个TFCI值，开做相应的安排。著Node B收到一个未知TFI组，它将采用DTX，也就是挂起相应S-CCPCH的传输，除非S-0CPCH提供*信标功能”，此时NodeB将保持物理层传输（见YDT1843.22GHzTD-SCDMA数字蜂窝移通信网高速.上行分组接入（HSUPA）Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射》)。如果NodeB在-个TTI中没有收到有效FP帧，或者此顿无寻呼指示信息，Nude B 将认为在这个 TTI 内，Uu接口上没有 UE被寻呼。此时默认为全零的 PICH 比特模式将被传输。
在Iub接口上传输的复用到一个S-CCPCH上的不同传输信道的数据顿在Uu上使用的传输功率级别可能并不相同。Node-B将确定复用到一个特定Uu帧中的任何传输信道需要的最高下行链路传输功率，并将此功率电平作为该数据期望的输出功率电平。在给定TTI期间如果任何传输信道工都不存在数据（如：FP顿中无TB快或没有FP顿），且针对此复用到S-CCPCH上的所有传输信道都没有传输数据的情况定义了一个TFCI，则此TFCI发送功率不做规定。
注：例如它可能是0或由Node B决定Pret-kdata=Min（PCH功率，最大FACHI功率，最大FACH2功率，，最人FACIt 功率），这里PCH，FACHI，FACH2，+*，FACHn是此 S-CCPCH的传输信道。5.1.6高速下行共享信道
该数据发送过程用来将HS-DSCH数据顿（类型1和类型2）从CRNC发送到NodeB。如果NBAP中 HS-DSCH MAC-d PDU Size Format 设置为Flexible MAC-d PDU Sizc，使用 HS-DSCH 数据类型 2。在其他情况下使用HS-DSCH数据顿类型 1。HS-DSCH数据发送过程存在两种HS-DSCH数据帧协议，也就是HS-DSCH数据顿协议1（包括HS-DSCH数据顿类型1和HS-DSCH容量分配类型1控制)和HS-DSCH数据协议2(包括HS-DSCH数据幅类型2和HS-DSCH容量分配类型2控制顿）。HS-DSCH容量分配类型1控制顿只用于HS-DSCH数据顿类型1HS-DSCH容量分配类型2控制顿只用丁HS-DSCH数据顿类型2，HS-DSCH容量请求控制顿可用于2种 HS-DSCH顿协议。HS-DSCH协议类型2用于可变MAC-d PDU大小。当 CRNC接收到NodeB经由HS-DSCH容量分配控制顿(类型1或类型2)或由YD/T1847.4《2GHzTD-SCDMA数学蜂窝移动通信网高速下行分组接入（HSDPA）Iub接口技术要求第4部分：NBAP信冷》
中描述的HS-DSCH初始容最分配传送的容量许可时，且有等待发送的数据，它将使用HS-DSCH数据顿（类型1或类型2）发送数据。如果CRNC接收到NodeB经由YD1847.4《2GHzTD-SCDMA数学蜂窝移动通信网高速下行分纽接入（HSDPA）Iub接口技术要求第4部分：NBAP信令》中描述的HS-DSCH初始容量分配传送的穿量许可，则该容量只对第一个HS-DSCH数据顿（类型1或类型2）4
YKAoNrKAca
YD/T 1847.6-2009
有效。当数据等待传送时，如果接收到一个容量分配，数据慎将按照分配的容量立刻发送。如果NodeB选择了HS-DSCH顿协议类型2，授权的容量的字节数等于最大MAC-dPDU大小（见MaximumMAC-d/cPDULength正）乘以MAC-dPDU数目（见HS-DSCHCredits正）。当数据等待传送时：如果接收到一个容量分配（类型1或类型2），数据顿（类型1或类型2）将按照分配的容量立刻发送。对于HS-DSCH 顿协议类型 1，相同长度和相同优先级(CmCH-PI）的多个MAC-d PDU 可以在同一个HS-DSCH数据慎里的一个MAC-d流中发送。对于HS-DSCH帧协议类型2.同一个逻辑信道ID的MAC-dPDU只能属于一个优先级(CmCH-PI)。HS-DSCH数据顿（类型1或类型2）包含 UserBuffer Size IE用来标明对应的MAC-d流所指示的优先级上等待发送的数据量。对于同一个优先级和大小的MAC-d PDU，NodeB在Uu接口应按从CRNC接收的同样顺序发送。
如果 HS-DSCH数据帧（类型1或类型2）中的 Flush E设置为“flush\，Node B把相应的 MAC-hs优先级队列中，与这个数据帧相同的传输承载上，在这个数据帧之前收到的MAC-dPDU全部删除。CRNC把FrameSequenceNumber和DRTIEs加入数据顿，用于HSDPA的TNL拥塞控制。HS-DSCH数据传输过程如图4所示。NodB
HSDSCH DATAFRAME
图 4HS-DSCH数据传输过程
5.2节点同步
在节点同步过程中，RNC向NodeB发送一个包含参数T1的下行节点同步控制顿。一旦接收到下行节点同步控制帧，NodeB将发送上行节点同步控制帧予以响应，其中上行节点同步顿中包含T2、T3以及包含在下行同步控制帧中的T1。节点同步过程如图5所示。T1、T2、T3 的定义如下。
T1：RNC 特定顿号（RFN)，指明RNC通过SAP将顿发送到传输层的时间。T2：Node B特定顿号（BFN)，指明 Node B通过 SAP接收来自传输层的相应的下行节点同步控制帧的时间。
T3：NodeB特定顿-号（BFN)，指明 NodeB通过 SAP将顿发送到传输层的时间。节点同步过程的概述见3GPPTS25.402。用于IP多播的传输承载不使用此过程。NodeB
DLNODESYNCHRONISATION
ULNODE SYNCHRONISATION
图5节点同步过程
YD/T 1847.6-2009
5.3下行传输信道同步
传输信道同步过程如图 6所示。CRNC向 NodeB发送下行同步控制顿。此恢中包含目标 CFN。NodeB
DLSYNCHRONISATION
ULSYNCHRONISATION
图6传输信道同步过程
当 Node B 收到下行同步控制帧后，将立即发送上行同步控制顿予以响应。该控制帧内包含下行同步控制恢ToA以及下行同步控制恢中指示的 CFN。如果 CRNC 通过 IP 多播传输承载向 Node B 发送下行同步控制帧，目标 CFN 为目标 MFN。当 NodeB收到下行同步控制顺后，将立即通过一个单播传输承载发送上行同步控制帧予以响应，该控制帧内包含下行同步控制帧的到达时间ToA以及下行同步控制顿中的MFN。如果一个非P 多播的传输承载用于多个 FACH倍道，此过程适用于所有的FACH信道。5.4下行时间调整
时间调整过程用来指示CRNC发送的下行数据到达NodeB的错误时长。时间调整过程如图7所示。Node B
TIMING ADJUSTMENT
图 7 时间调整过程
如果一个DL顿在规定到达时间窗以外到达，将由NodeB启动时问调整过程。如果DL恢在ToAWS之前或ToAWE之后到达，NodeB将发起一个包含ToA和目标CFN参数的时问调整控制顿。
如果一个非IP多播的传输承载用于多个FACH信道，此过程适用于所有的FACH信道。到达时间窗和到达时间的定义如下。到达时问窗终点（ToAWE）：ToAWE表示一个时间点，DL数据应在该时间点之前通过Iub按口到达Node B。ToAWE定义为“最后时问点”前的毫秒数，“最后时间点”是考虑了内部时延后 NodeB对指定CFN的DL传输能够进行处理的最后时间。ToAWE由控制平面设置。如果数据在ToAWE之前没有到达，Node B将发送一个时间调整控制顿。一到达时间窗起点（ToAWS）：ToAWS表示一个时间点，DL数据应在该时间点之后通过Iub按口到达 Node B。ToAWS 定义为从 ToAWE开始的毫秒数。ToAWS 由控制乎面设置。如果数据在ToAWS之前到达，Node B将发送一个时间调整控制顿。一到达时间点（ToA）：ToA是下行到达时间窗终点（ToAWE）和指定CFN的DL顿的实际到达时间之间的差值。ToA为正值表示该顿是在 ToAWE之前接收到的，ToA 为负值表示该顿是在 ToAWE6
YKAONrKAca
之后接收到的。
时间调整过程的概述参见3GPPTS25.402。5.5DSCHFCI信令[FDD]
5.6时间提前[3.84McPsTDD和7.68McpsTDD空。
5.7外环功控消息的传输
YD/T 1847.6-2009
例如，基于 CRCI 值和 USCH数据顿中性能评估的结果，CRNC 将发起对相关 CCTrCH 目标 SR 值的更新。CRNC 将更新的 SIR 目标值的绝对值放在 OUTER LOOPPC 控制愤中发给Node B。外环功控消息的传输如图8 所示。
当 Node B通过用于USCH信道的传输承载接收到从 CRNC发来的 OUTER LOOPPC控制顿时,NodeB将立即用该控制帧中的值来调整用于CCTrCH内环功控的目标SIR值。OUTERLOOPPC控制顿可通过承载USCHs的任一传输承载发送，用于调整与USCH相关的CCTrCH 上的目标 SIR 值。
OUTERLOOPPC
图 8 外环功控消息传输过程
5.8概述
5.8.1传输承载和数据顿/控制的关系CRNC
表1表明了数据帧和控制顿如何与传输承载相关联。“yes”指示控制顿用于传输承载，“no”指示控制顿不用于传输承载。
数据顿和控制顿如何与传输承载相关联传输
HS-DSCH
数据顿
RACHDATA
FACHDATA
PCHDATA
HS-DSCHDATA
FRAME TYPE I
下行传输
信道桐步
相关控制顿
外环PC
信息传送
HS-DSCH
能力请求
HS-DSCH
能力分配
类型1
HS-DSCH
能力分配
类型2
YD/T 1847.6-2009
HS-DSCH
HS-DSCH
数据顿
HS-DSCH DATA
FRAMETYPE2
HS-DSCHDATA
FRAMETYPE3
表1（续）
a当采用IP多播的传输承载时，不采用相应的控制顿5.8.2HS-DSCH传输承载替换
相关控制
定时，
同NBAP规范中描述的一样，HS-DSCHMAC-d流的传输承载替换可以通过使用同步无线链路重配置准备过程结合同步无线链路重配置提交过程来完成，或者通过使用异步无线链路重配置过程来完成。这两种情况的步骤如下：
1）新传输承载建立后，两个传输承载并存：2）HS-DSCHMAC-d流转换到新的传输承载上：3）旧的传输承裁释放。
HS-DSCH传输承载替换，步骤1。在H传输承载上的通信正常进行。另外，NodeB应在新的传输承载上支持HS-DSCH DATAFRAME(TYPE 1 或 TYPE 2)、HD-DSCH CAPACITY REQUEST 控制顿(参见 5.9 节）和 HS-DSCH CAPACITYALLOCATION（TYPE1或TYPE2）控制顿（参见5.10节）。在新传输承载上传输的HS-DSCHDATAFRAME（TYPE1或TYPE2)应与在旧传输承裁:接收的以相同方式在 Uu接口上发送（参见5.1.6节）Node B可以使用HS-DSCHCAPACITY ALLOCATION（TYPE1或TYPE2）控制顿的旧或新传输承载。HS-DSCHCAPACITYALILOCATION（TYPE1或TYPE2）控制颇指示MAC-d流容量许可的总数量和指定的优先级别，与所使用的传输承载无关。所有的以前容量许可会被替换。RNC可以使用HS-DSCHCAPACITYREQUEST控制顿的旧或新传输承载。在第5.9节中概括的重新发布HS-DSCHCAPACITYREQUEST控制的规则仍然适用。HS-DSCH传输承载替换，步骤2
关丁步骤2，转换的时问由以下决定：从 RADIO LINK RECONFIGURATIONCOMMIT消息中指示的 CFN 元始一或直接开始，当使用异步无线链路重配置过程时，NodeB应在新传输承载上支持金部可应用的公共传输信道顿协议过程，而对旧传输承载上支持公共传输信道帧协议过程没有要求，HS-DSCH传输承载替换，步骤3。最后在步骤3，旧传输承裁释放。5.9HS-DSCH容量请求
HS-DSCH容量请求过程提供了CRNC请求HS-DSCH容量的方法，该方法通过指明CRNC内给定优先级的用户缓冲区大小来实现。HS-DSCH容量请求过程如图9所示。如果在合适的时间门限内没接收到容量分配（类型1或类型2)，允许CRNC重新发送HS-DSCH容量请求。
YKAoNrKAca
