【GA公共安全标准】 机动车查验检验智能终端通用技术要求

ICS43.020
中华人民共和国公共安全行业标准GA/T1434—2017
机动车查验检验智能终端通用技术要求General technical requirements for intelligent terminals for vehicle inspection2017-10-05发布
中华人民共和国公安部
2017-10-05实施

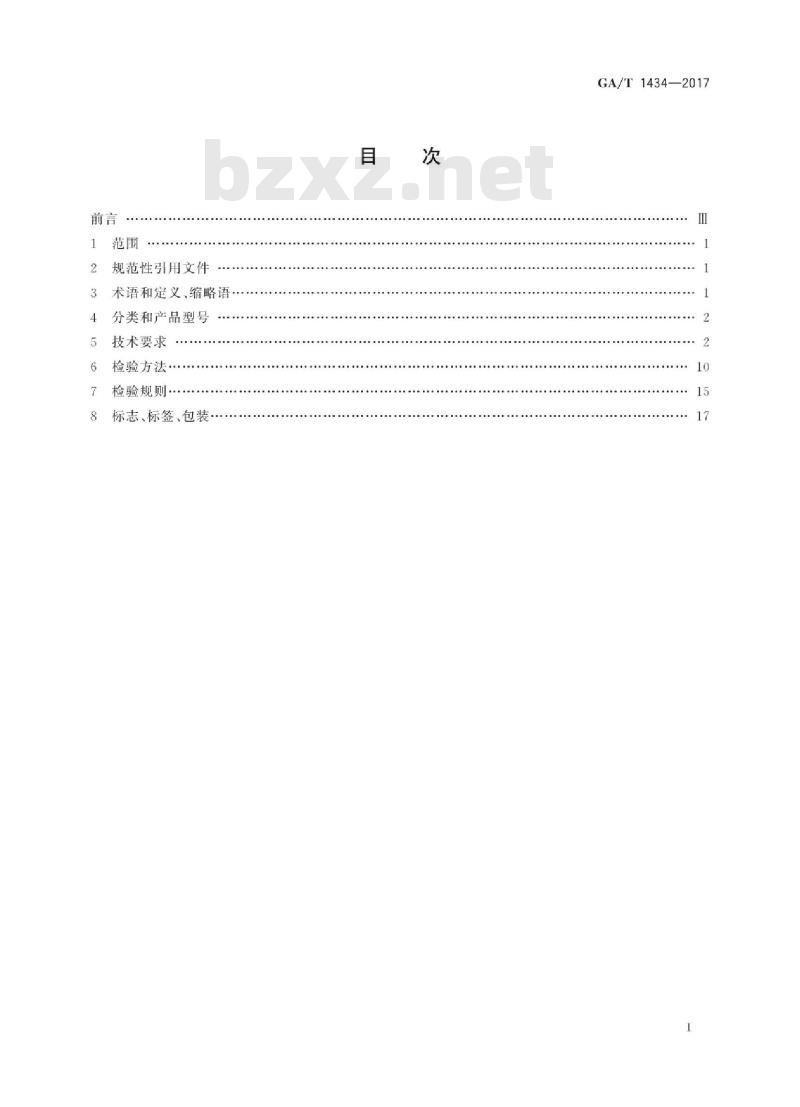

规范性引用文件
3术语和定义、缩略语，
4分类和产品型号
技术要求
检验方法
检验规则
标志、标签、包装
GA/T1434—2017

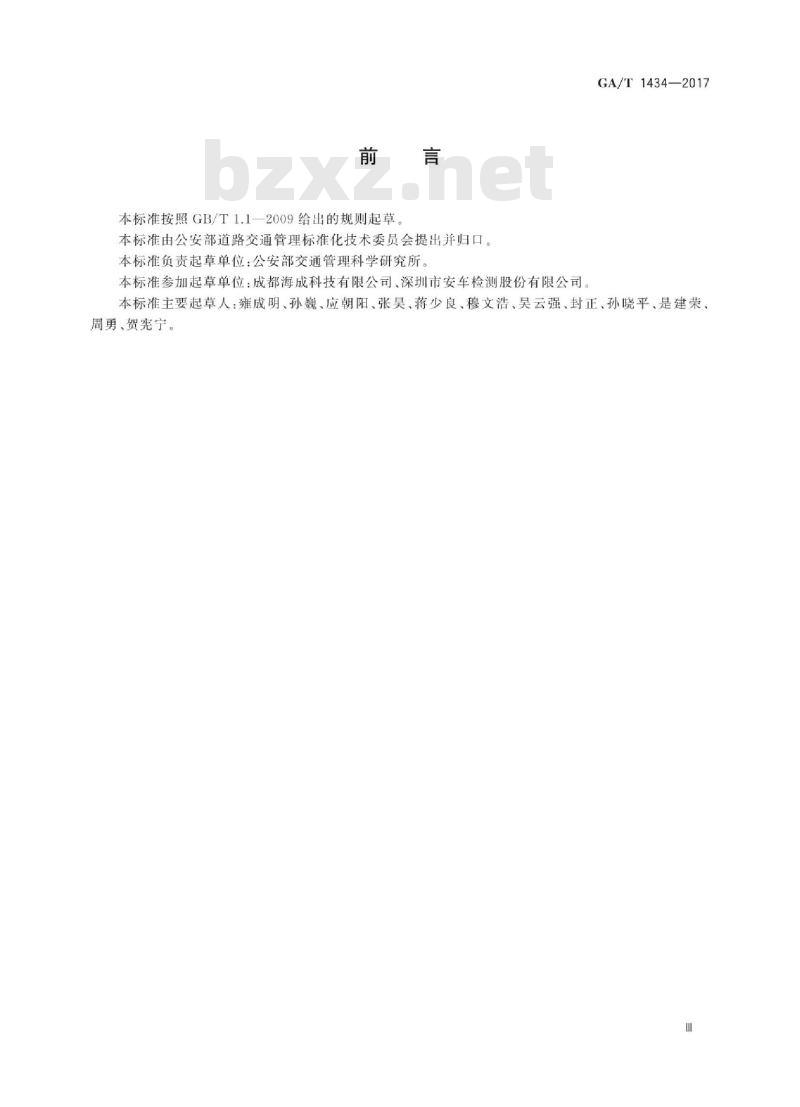

本标准按照GB/T1.1一2009给出的规则起草本标准由公安部道路交通管理标准化技术委员会提出并归口。本标准负责起草单位：公安部交通管理科学研究所。本标准参加起草单位：成都海成科技有限公司、深圳市安车检测股份有限公司。GA/T1434—2017
本标准主要起草人：雍成明、孙巍、应朝阳、张昊、蒋少良、穆文浩、吴云强、封正、孙晓平、是建荣、周勇、贺宪宁。
1范围
机动车查验检验智能终端通用技术要求本标准规定了机动车查验检验智能终端的技术要求、检验方法和检验规则等本标准适用于机动车查验智能终端和机动车检验智能终端。规范性引用文件
GA/T1434—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件电工电子产品环境试验第2部分：试验方法试验A：低温
GB/T2423.1
GB/T 2423.2
试验B：高温
电工电子产品环境试验
第2部分：试验方法
GB/T2423.3电工电子产品环境试验第2部分：试验方法
试验Cab：恒定湿热试验
GB/T 2423.5
电工电子产品环境试验
试验Ea和导则：冲击
第2部分：试验方法
GB/T2423.8
电工电子产品环境试验第2部分：试验方法GB/T2423.10
GB/T2423.22
GB/T2423.37
电工电子产品环境试验
电工电子产品环境试验
电工电子产品环境试验
第2部分：试验方法
第2部分：试验方法
第2部分：试验方法
GB16796安全防范报警设备安全要求和试验方法试验Ed：自由跌落
试验Fc：振动（正弦）
试验N：温度变化
试验L：沙尘试验
GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T18287蜂窝电话用锂离子电池总规范GB21861机动车安全技术检验项目和方法GB/T32638移动通信终端电源适配器及充电/数据接口技术要求和测试方法GA801机动车查验工作规程
GA802机动车类型术语和定义
GA/T1014公安交通管理移动执法警务系统通用技术条件GA1186机动车安全技术检验监管系统通用技术条件3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
机动车查验检验智能终端intelligentterminalforvehicleinspection安装有相关的移动应用软件，专门用于机动车查验或机动车安全技术检验的手持终端。3.2缩略语
下列缩略语适用于本文件。
I/O：输人输出端口（Input/Output）1
GA/T1434—2017
OBD：车载诊断系统（On-BoardDiagnostics）USB：通用串行总线（UniveralSerialBus）VIN：车辆识别代码（VehicleIdentificationNumber）IPSec：互联网安全协议（InternetProtocolSecurity）PKI：公钥基础设施（PublicKeyInfrastructure）SSL：安全套接层（SecureSocketsLayer）TLS：传输层安全（TransportLayerSecurity）VPN：虚拟专用网络（VirtualPrivateNetwork）4分类和产品型号
4.1分类
4.1.1机动车查验检验智能终端（以下简称\智能终端\)分为：a)
机动车查验智能终端（以下简称“查验智能终端”），用于机动车查验的智能终端：b）机动车检验智能终端（以下简称“检验智能终端\），用于机动车安全技术检验的智能终端。4.1.2根据智能终端使用环境温度的严酷等级，智能终端可分为A、B两级，见表1。表1智能终端分级
4.2产品型号
环境温度
-20~50
智能终端的型号应由智能终端的英文代码、智能终端类型、设备分级、扩展号等组成，见图1。PDA-口
扩展号，由生产企业自定义
设备分级（A：A级；B:B级）
智能终端类型（C：查验：J：检验）智能终端的英文代码
图1智能终端产品型号
5技术要求
5.1一般要求
5.1.1外观和结构
智能终端的外观和结构应满足：表面无凹痕、裂缝、变形和污损等，表面涂层无起泡、龟裂和脱落；a
金属零部件无蚀及其他机械损伤，紧固无松动，键盘、开关，按钮等操作控制灵活可靠，2
5.1.2标识
智能终端的标识应满足：
a）开关、按键等标识清晰、明确，用文字表示的，用中文标出；b）在正常使用的情况下，标识能长期保持，且内容清晰可见。5.2智能终端硬件要求
智能终端的硬件要求应满足：
具备USB数据接口、电源充电接口；a）
电源适配器及充电/数据接口技术要求符合GB/T32638的相关要求：b）
GA/T1434—2017
屏幕对角线尺寸不低于114.3mm（4.5in），分辨率不低于1280×720像素，在阳光直射条件下，屏幕显示内容清晰可见，屏幕最大亮度不低于500cd/m；内置存储介质容量不低于16GB，读写速度不低于8MB/s；d）
内置运行内存容量不低于3GB；
具备前后摄像功能，图像成像主分辨率不低于500万像素，视频分辨率不低于40万像素；具备北斗卫星定位功能，定位精度达到10m以内；g）
在网络通信正常状态下，响应时间不大于5$；h）
质量不大于500g，屏幕对角线尺寸小于177.8mm(7in）时不大于300g。移动应用软件要求
安装与卸载
移动应用软件的安装和卸载应满足智能终端安装和卸载软件经授权；a
移动应用软件有安装界面，并能提示安装进度；b）
移动应用软件提供卸载软件的方式，卸载应用软件后在系统中不留下应用软件的临时文件和活动程序或模块。
5.3.2启动与退出
移动应用软件启动与退出应满足：a）软件的开机自动运行功能可以设置开启或关闭；b）应用软件提供退出功能的，当用户选择退出软件时，停止运行所有属于该软件的进程。5.3.3运行
移动应用软件运行应满足：
移动应用软件在运行中不影响其他软件的正常运行：应用软件在发送联网请求时，能防止频繁联网，在连续3次以上无法连接服务器后不再继续自b）
动联网：
移动应用软件在后台运行的，能提示使用人知晓。5.3.4更新
移动应用软件更新应满足：
a）移动应用软件如有更新版本，能提示使用人同步更新；3
GA/T1434—2017
移动应用软件更新后，以新的版本号予以标识，旧版本不能继续运行。5.4智能终端功能要求
5.4.1基本功能要求
智能终端的基本功能应满足：
监管统一要求的一维条码和二维条码读取功能；a）
智能终端参数设置；
智能终端授权管理；
用户自定义的权限管理：
信息录入、存储、传输、查询和比对：手写输入：
屏幕触控操作；
拍照和摄像；bZxz.net
屏幕亮度自动调节；
卫星定位；
操作日志查询。
扩展功能要求
智能终端可具备以下扩展功能：a)
OBD解码器数据接人，比对功能
查验员签字图片采集功能；
VIN码图像采集仪数据接入、比对功能；指纹采集、识别、比对功能；
机动车标准照片和VIN拓印膜电子影像档案查询、比对功能；联网查询车辆事故/违法信息；
查验历史数据和图片的调取；
外廓尺寸、整备质量等自动测量装置数据接入功能；i)
汽车行驶记录仪数据接人和分析功能；逆反射系数数据接人功能。
5查验智能终端功能要求
5.5.1自动确定查验项目
查验智能终端应能按照GA801等标准规范的要求，根据查验业务类型车辆类型、使用性质、号牌种类等条件自动生成查验记录表中对应的查验项目。注册登记查验时，由查验员根据GA802的要求确定车辆类型：其他类型的查验，按《机动车行驶证》中的车辆类型描述5.5.2查验项目录入、选择和判定方式5.5.2.1查验智能终端应支持手写录入和下拉框选择等多种录入方式。2对于不需要查验的项目，应根据GA801等标准规范中有关规定自动判定为不适用。5.5.2.2
3查验智能终端应支持触摸勾选等判定方式。5.5.2.3
5.5.2.4对于配备机动车外廓尺寸自动测量装置的，查验智能终端应能接收有关测量数据并进行评判；需要对自动测量装置数据进行修正的，能人工录入并记录修正原因。4
GA/T1434—2017
5.5.2.5查验有问时，查验员应能通过查验智能终端补充GA801等标准规范规定的车辆外廓尺寸，整备质量、轮胎规格等存在疑问时需增加查验的项目。5.5.2.6查验智能终端应支持按照GA801等标准规范的要求对《机动车查验记录表》和《校车查验记录表》备注栏的内容进行采集。5.5.3车辆信息查询
5.5.3.1查验智能终端应能查询车辆技术参数信息。对于国产车辆，查验智能终端应能根据《机动车整车出厂合格证》上车辆型号、发证日期等自动选择《道路机动车辆生产企业及产品公告》（以下简称《公告》批次，查询《公告》提供的信息；对于进口车辆，查验智能终端应能查询车辆的技术参数信息。5.5.3.2查验智能终端应能查询车辆外观、侧后防护特征等照片信息。5.5.3.3在用车查验时，查验智能终端应能查询机动车注册登记信息5.5.4违规产品等异常情形预警
查验智能整端应具有违规机动车产品等异常情形的提示和查询功能。5.5.5查验辅助提示
5.5.5.1查验智能终端应能对查验的项目提供查验合格标准帮助功能，帮助的内容可根据项目自行设置，并应至少包含GA801等标准规范中机动车查验合格主要要求的内容。5.5.5.2查验智能终端宜能查询与车辆型号、车辆特征对应的信息。5.5.5.3查验智能终端宜提供限速功能或限速装置，辅助制动装置，盘式制动器，防抱死制动装置、发动机舱自动灭火装置等典型车辆安全装置的类型结构说明。5.5.5.4在用车查验时，查验智能终端宜能提供与机动车生产年份对应的安全装置配备要求，5.5.6拍照和摄像
5.5.6.1查验智能终端应能按照监管的要求进行拍照或摄像，对于应当拍照但未拍照的查验项目，应提示补拍。
5.5.6.2对于按照5.5.2.5补充的查验项目、查验结果判定为不合格的项目、测量数据修正的项目以及机动车产品的违规情形，应以拍照或摄像方式进行记录。5.5.6.3查验智能终端应能通过前置摄像头在查验过程中对查验员进行拍照，拍摄的照片应保证能人工辨别查验员。
5.5.6.4查验智能终端拍摄的照片、视音频文件应具备防篡改功能5.5.6.5查验智能终端拍摄的照片应自动叠加VIN码、时间（精确到秒）、位置（经纬度坐标或查验区域)等信息。
5.5.6.6查验智能终端应满足100辆以上大型客车或校车查验缓存的要求。5.5.6.7查验中发现GA801等标准规范以外的不符合规定情形时，应以拍照或摄像方式进行记录。5.5.7查验员管理
5.5.7.1查验智能终端应具有查验员资格管理功能，按照GA801等标准规范规定的权限开展机动车查验，禁止超越资格权限许可的查验员进行查验，5.5.7.2查验智能终端应具有查验员证书管理功能，按照授权的有效期开展机动车查验，禁正超越证书授权时限的查验员进行查验。
5.5.7.3查验智能终端应具有双查验员查验功能。5
GA/T1434—2017
5.5.8固定查验区域
查验智能终端应提供设置固定查验区域功能，未经授权禁止在固定查验区域外进行查验5.5.9查验记录表自动生成、打印5.5.9.1查验智能终端应能实现《机动车查验记录表》和《校车查验记录表》电子记录表的自动生成，格式，内容应符合GA801等标准规范的要求。5.5.9.2对于查验项目有漏项的，不应生成查验记录表。5.5.9.3支持《机动车查验记录表》和《校车查验记录表》的联网打印，宜具有机动车照片、车辆识别代号（车架号）照片打印功能。
5.5.10违规机动车产品信息采集查验智能终端应能按照GA801等标准规范的要求采集违规机动车产品信息5.5.11查验监管接口
查验智能终端拍摄的照片（或视频）数量、内容以及与查验监管系统对接的接口应满足查验监管的要求。
5.6检验智能终端功能要求
5.6.1自动确定检验项目
检验智能终端应根据GB21861的要求，结合检验类别、使用性质、车辆类型、号牌种类等条件自动生成《机动车安全技术检验表（人工检验部分）》中对应的检验项目：生成的表格格式和内容应符合GB21861的要求。
5.6.2检验项目录入、选择和判定方式5.6.2.1检验智能终端应支持手写录人和下拉框选择等多种录人方式。5.6.2.2对于不需要检验的项目，应根据GB21861中有关规定自动判定为不适用。5.6.2.3检验智能终端应支持触摸勾选等判定方式。5.6.3车辆信息查询
5.6.3.1检验智能终端应能查询车辆技术参数信息。对于国产车辆，检验智能终端应能根据《机动车整车出厂合格证》上车辆型号、发证日期等自动选择《公告》批次，查询《公告》提供的信息；对于进口车辆检验智能终端应能查询车辆的技术参数信息。5.6.3.2检验智能终端应能查询车辆外观、侧后防护特征等照片信息5.6.3.3在用车检验时，检验智能终端应能查询车辆信息。5.6.4异常情形预警
检验智能终端应具有异常情形预警功能，当检验过程中发现GB21861规定的异常情形时，检验智能终端应能预警。
5.6.5检验辅助提示
5.6.5.1检验智能终端应能对检验的项目提供检验合格标准帮助功能，帮助的内容可根据项目自行设6
