【GA公共安全标准】 法庭科学刑事案件现场图示符号规范

ICS13.310
中华人民共和国公共安全行业标准GA/T1436—2017

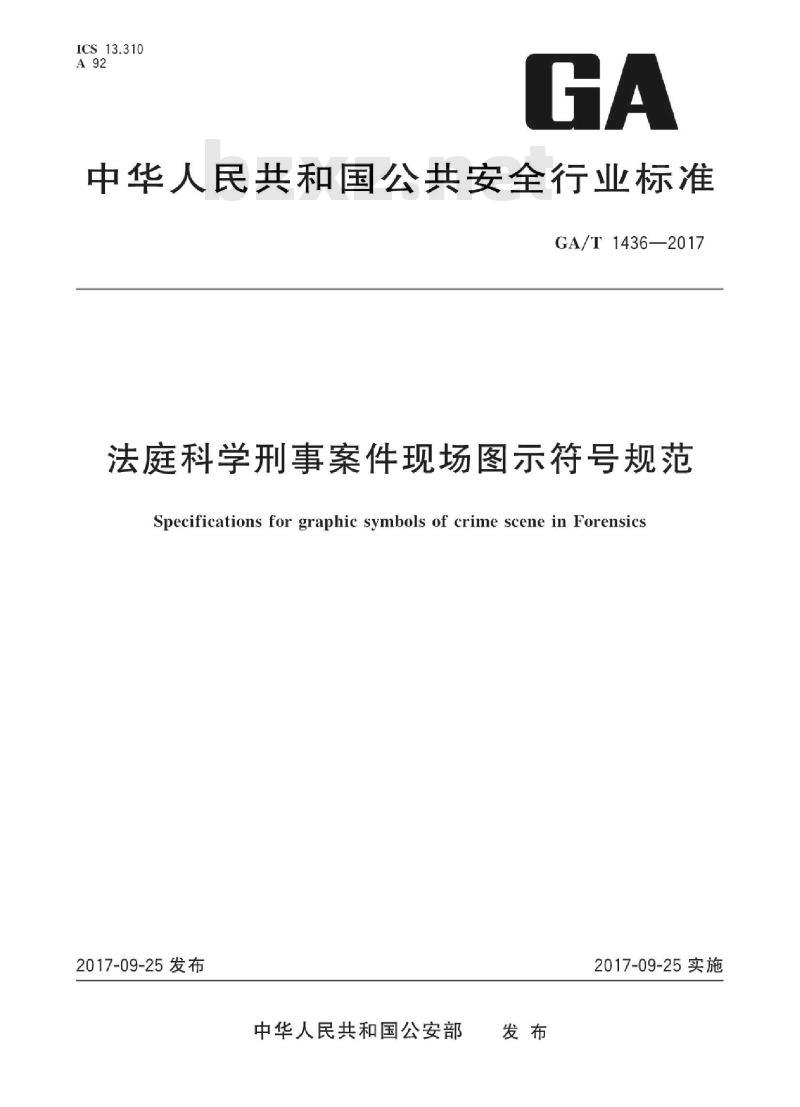

法庭科学刑事案件现场图示符号规范Specifications for graphic symbols of crime scene in Forensics2017-09-25发布
中华人民共和国公安部
2017-09-25实施
本标准按照GB/T1.1一2009给出的规则起草GA/T1436—2017

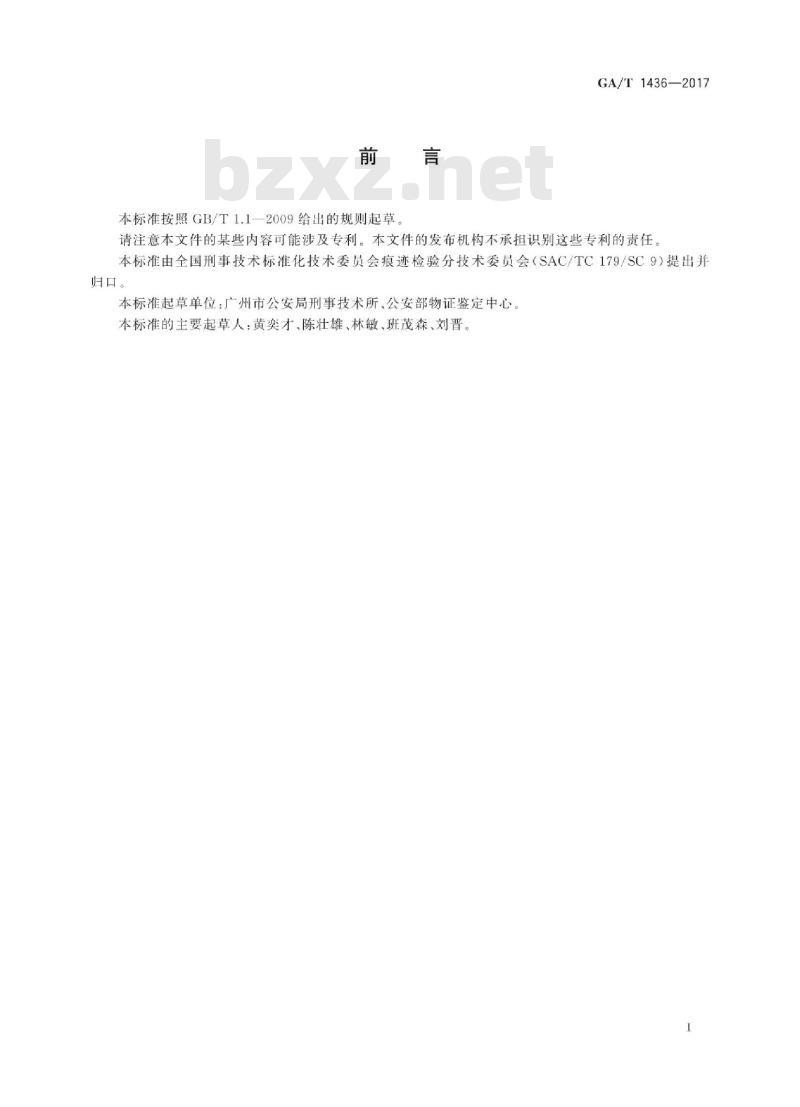

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会痕迹检验分技术委员会（SAC/TC179/SC9）提出并归。
本标准起草单位：广州市公安局刑事技术所、公安部物证鉴定中心。本标准的主要起草人：黄奕才、陈壮雄、林敏、班茂森、刘晋。1范围
法庭科学刑事案件现场图示符号规范本标准规定了刑事案件现场图的图形符号本标准适用于刑事案件现场记录的手工制图和计算机制图2术语和定义
下列术语和定义适用于本文件
刑事现场
crimescene
发生刑事案件的地点及其相关的空间范围。2.2
刑事现场记录图roughdrawingofcrimescene刑事现场勘查时，按标准图形符号绘制的记录刑事现场情况的图形记录。2.3
刑事现场平面图
ichnography of crime scene
按标准图形符号、比例绘制的刑事现场情况的平面图形记录。道路、建筑、植被和地形图形符号3

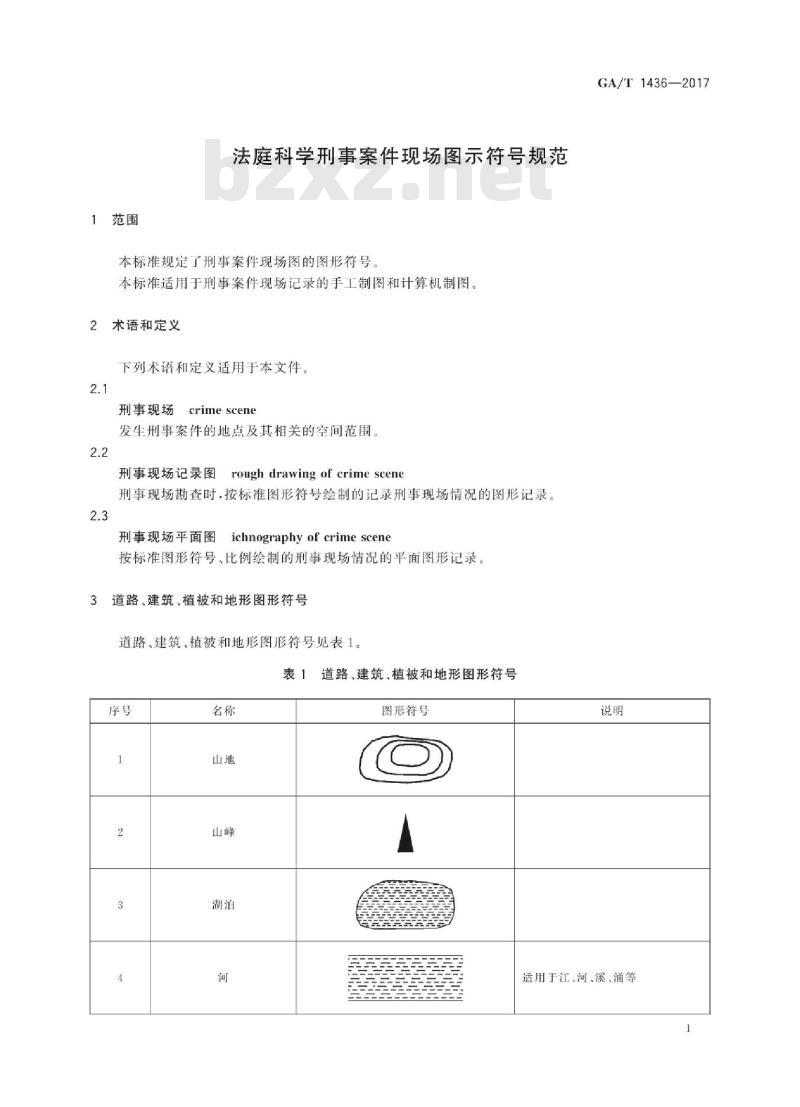

道路、建筑、植被和地形图形符号见表1。表1道路、建筑、植被和地形图形符号序号
图形符号
GA/T1436—2017
适用于江，河、溪、涌等
GA/T1436—2017
农林用地
主要街道
般街巷
建筑物
建筑元素图形符号
建筑元素图形符号见表2。
表1（续）
图形符号
丰丰丰丰
丰丰丰
平平丰
适用于稻田、麦田、高粱地等
适用于高铁、铁路、地铁和轻轨建筑物形状根据建筑物的正投影轮廓绘制，轮廓内绘制间隔均匀，疏密适度的图例线。轮廓较窄不易绘出图例线时，可涂黑
墙断切面
推拉窗
平开窗
上悬窗
单开门
效开门
推拉门
拉闸门
卷闸门
建筑元素图形符号
图形符号
GA/T1436—2017
两扇结构的推拉窗，可根据实际增加或减少窗扇的数量。中间两个长方形表示窗页，可根据窗户开启的情况改变位置
两扇结构的平开窗，可根据实际增加或减少窗扇的数量。左上角和右上角长方形表示窗扇，可根据窗户开启的情况改变角度
两扇结构的上悬窗，可根据实际增加或减少窗扇的数量。上面两个长方形表示向上打开的窗扇，可根据窗户开启的情况改变宽度
弧线表示门开启的轨迹：斜线表示开启的门，可根据门开启的角度改变角度弧线表示门开启的轨迹：斜线表示开启的门，可根据门开启的角度改变角度弧线表示门开启的轨迹：斜线表示开启的门，可根据门开启的角度改变角度弧线表示门开启的轨迹：斜线表示开启的门，可根据门开启的角度改变角度虚箭头表示门开启的方向，中间实线表示开启的门，可根据门开启的宽度改变实线的长度
曲线表示开启的拉闸门，可根据门开启的宽度改变曲线的密度
GA/T1436—2017
防盗网
5室内物品摆设图形符号
室内物品摆设图形符号见表3。
表2（续）
图形符号
表3室内物品摆设图形符号
图形符号
底层楼梯，箭头方向表示由底往高的方向
中间层楼梯，箭头方向表示由底往高的方向
升降电梯
左侧“×”表示防盗网左侧有破坏痕迹，完整的防盗网不用加“×\
百叶窗帘或上下拉开的窗帘
单人床
双人床
三座沙发，可根据沙发的座位的多少调整座位数
根据柜的正投影轮廊绘制，采用图文组合的形式，外框为家具的投影轮廓，框内为柜的具体名称（框太小时文字可标注在旁边）。包括书柜、衣柜、厨柜和矮柜等家具
保险柜
6刑事现场常见痕迹物证图形符号常见痕迹物证图形符号见表4。
车轮痕迹
表3室内物品摆设图形符号
图形符号
表4常见痕迹物证图形符号
图形符号
GA/T1436—2017
根据桌的正投影轮廓绘制，采用图文组合的形式，外框为家具的投影轮廓，框内为柜的具体名称（框太小时文字可标注在旁边）。包括餐桌、办公桌和茶几等家具
保险柜符号www.bzxz.net
指纹图示
左脚足迹图示，包括赤足足迹，穿袜足迹。残缺足迹可绘制图形符号的局部
右脚足迹图示，包括赤足足迹、穿袜足迹。残缺足迹可绘制图形符号的局部
鞋掌部和跟部可加鞋底花纹（如波浪纹、块状纹）。残缺足迹可采用图形符号的局部
GA/T1436—2017
痕迹、物证
其他图形符号
其他图形符号见表5。
表4（续）
图形符号
1-1,1-2.1-3.....
A-1.A2.A.....
Aa.Ab.Ac.A-....
猎枪、步枪
血泊图示，根据血迹的轮廓绘制血迹的形状，可涂为红色
血迹图示，根据血迹的轮廓绘制血迹的形状，可涂为红色
户体正面图示，四肢可根据户体姿势改变姿势，碎户户块可绘制图标符号的局部
户体背面图示，四肢可根据户体姿势改变姿势，碎户户块可绘制图标符号的局部
户体符号
可用字母单独表示
可用数字单独表示
可用数字与数字组合表示
可用字母与数字组合表示
可用字母与字母组合表示
使用说明
其他图形符号
方向标
案发地点
本标准中各类图形符号，可以单独使用或合并使用。GA/T1436—2017
图形符号
绘制图形符号时，应按本标准中图形符号的各部位近似比例绘制，避免图形符号失真。GA/T1436-2017
中华人民共和国公共安全
行业标准
法庭科学刑事案件现场图示符号规范GA/T1436—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年1月第一版
书号：1550662-32687
版权专有
侵权必究
