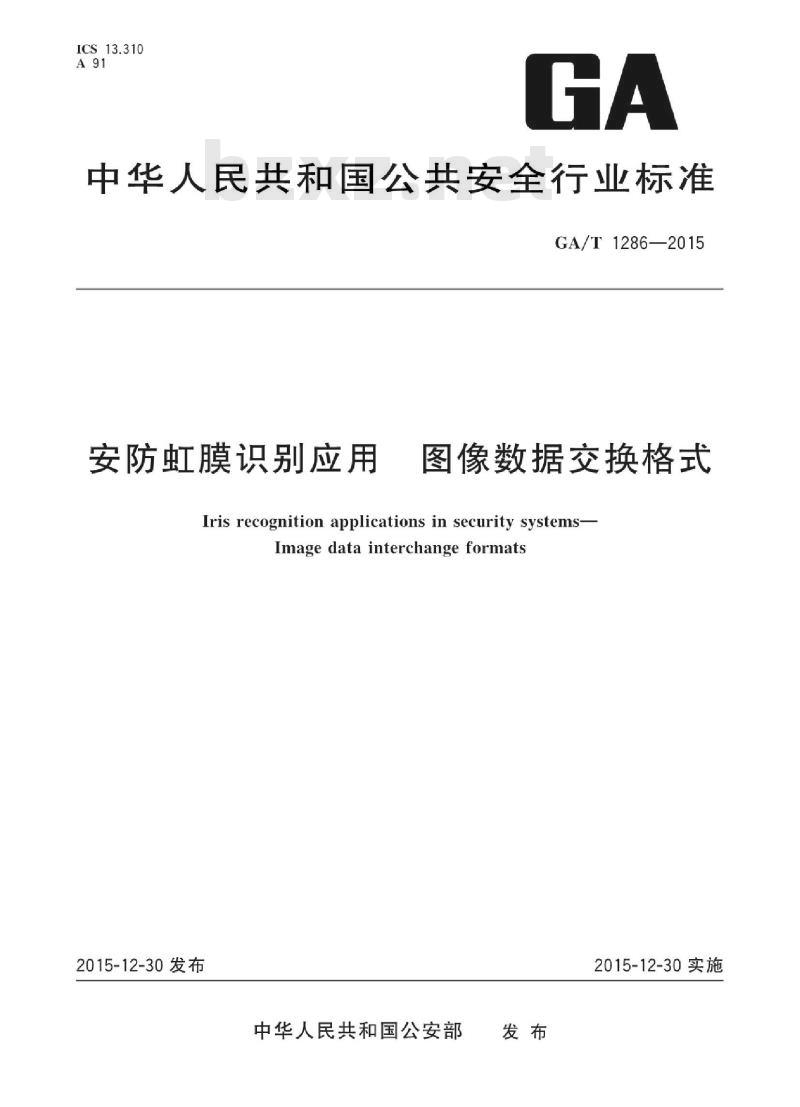

【GA公共安全标准】 安防虹膜识别应用图像数据交换格式

ICS13.310
中华人民共和国公共安全行业标准GA/T1286—2015
安防虹膜识别应用
图像数据交换格式
Iris recognition applications in security systems-Image data interchange formats2015-12-30发布
中华人民共和国公安部
2015-12-30实施

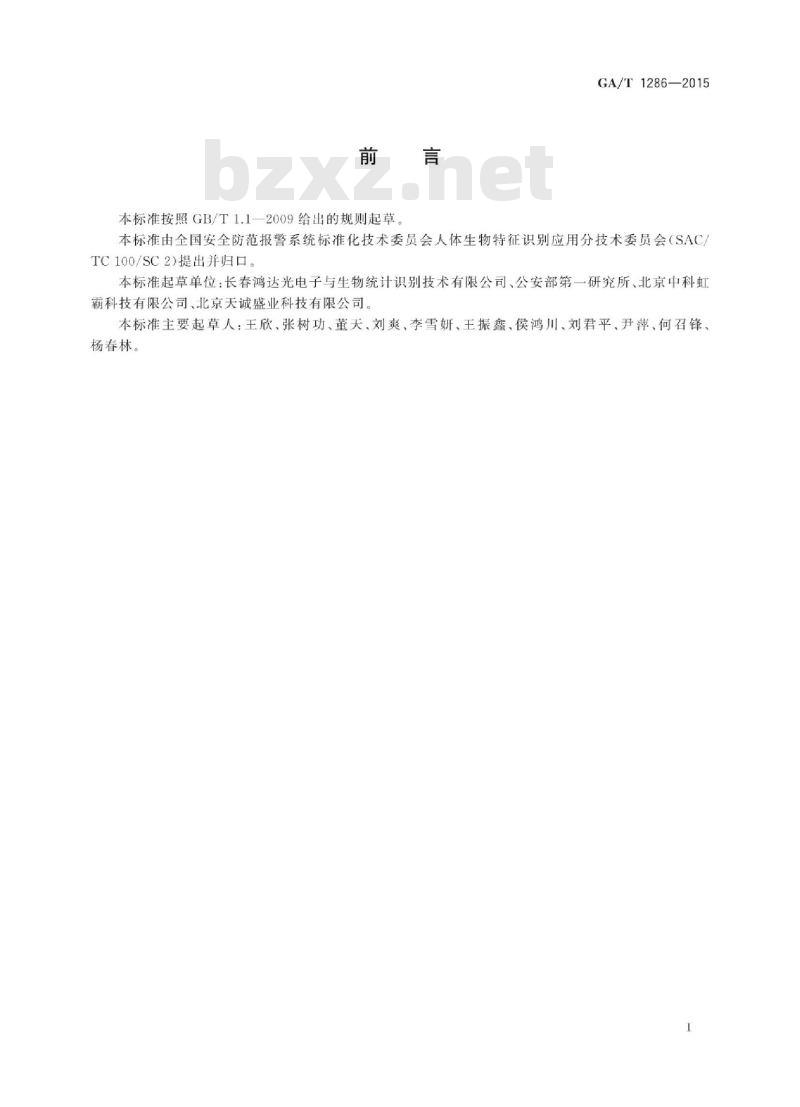

本标准按照GB/T1.1一2009给出的规则起草GA/T1286—2015
本标准由全国安全防范报警系统标准化技术委员会人体生物特征识别应用分技术委员会（SAC/TC100/SC2）提出并归口。
本标准起草单位：长春鸿达光电子与生物统计识别技术有限公司、公安部第一研究所、北京中科虹霸科技有限公司、北京天诚盛业科技有限公司。本标准主要起草人：王欣、张树功、董天、刘爽、李雪妍、王振鑫、侯鸿川、刘君平、尹萍、何召锋杨春林。
iiiKAoNiKAca

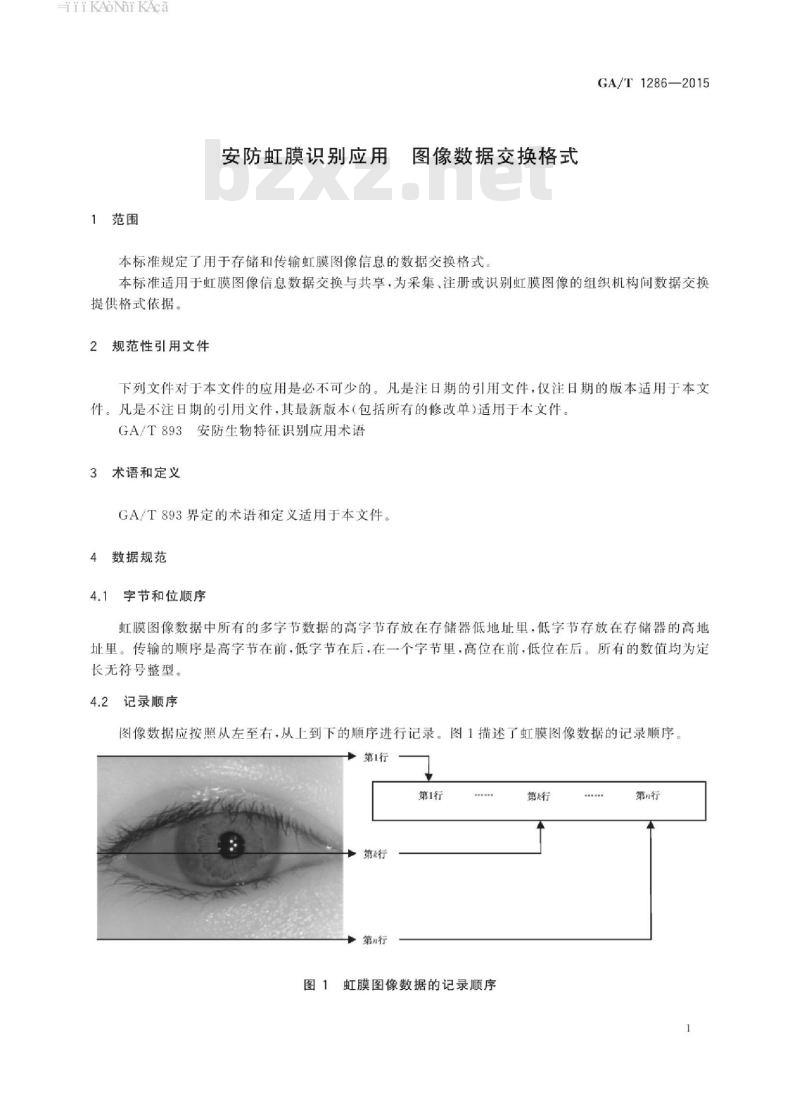

1范围
安防虹膜识别应用
图像数据交换格式
本标准规定了用于存储和传输虹膜图像信息的数据交换格式GA/T1286—2015
本标准适用于虹膜图像信息数据交换与共享，为采集、注册或识别虹膜图像的组织机构间数据交换提供格式依据。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GA/T893安防生物特征识别应用术语3术语和定义
GA/T893界定的术语和定义适用于本文件。4数据规范
4.1字节和位顺序
虹膜图像数据中所有的多字节数据的高字节存放在存储器低地址里，低字节存放在存储器的高地址里。传输的顺序是高字节在前，低字节在后，在一个字节里，高位在前，低位在后。所有的数值均为定长无符号整型。
4.2记录顺序
图像数据应按照从左至右，从上到下的顺序进行记录。图1描述了虹膜图像数据的记录顺序。第1行
第1行
+第行
第n行
图1虹膜图像数据的记录顺序
第n行
iiiKAoNiKAca
GA/T1286—2015
5图像数据交换格式
数据构成
一条虹膜图像数据由总数据头和若干图像数据块组成，其中图像数据块由图像数据头和图像数据组成，其结构如图2所示。
每条虹膜图像数据应仅涉及同一人的虹膜，至少包含一个完整数据块。附录A提供了一个应用示例，它给出了完整的虹膜图像数据的结构。总数据头
(固定长度)
5.2总数据头
图像数据块1
(必填项）
图像数据头
(固定长度）
图像数据块2
(可选项)
图像数据
(可变长度）
图2虹膜图像数据结构
图像数据块
(可选项）
总数据头长度为20字节，由5个固定长度的数据项组成，数据项应按表1编码。表1
数据项名称
格式标识符
版本编号
数据长度
图像数量
虹膜数量
8字节
4字节
4字节
2字节
2字节
总数据头的数据项名称及格式
有效值（十六进制）
4949520000000000（11
‘R'0000000000)
30313000
(\0°1*0°00)
4A~FFFFFFFF
IIR(IrisImageRecord)：虹膜图像数据标识
由3个ASCII码字符及1个二进制值为0的字节作为终止符表示。第1和第2个字符表示主版本号，第3个字符表示修订版本号，“010”表示第-版无修订
包括总数据头和所有图像数据块的总长度
数据中图像数量的总和
数据中出现的不同虹膜的数量。同虹膜的单次或多次采集都应统计为1个虹膜数量；如果多次采集的虹膜未确定是同一个虹膜，按照不同虹膜统计
iiiKAoNiKAca
图像数据块
图像数据头
GA/T1286—2015
图像数据头长度为53字节，由14个固定长度的数据项组成，数据项应按表2编码。表2图像数据头的数据项名称及格式序号
数据项名称
图像数据块长度
虹膜标识
图像编号
采集日期和时间
采集设备供方标识
采集设备传感器
类型标识
采集设备注册标识
采集设备编号
像素位深度
图像数据格式
水平方向像素数
垂直方向像素数
图像数据长度
图像数据
4字节
1字节
2字节
9字节
9字节
1字节
4字节
11字节
2字节
1字节
1字节
2字节
2字节
4字节
图像数据应按表3编码。
数据项名称bzxZ.net
图像数据
有效值（十六进制）
36~～FFFFFFFF
01～FFFF
见表4
000000000000000000~FFFF
FFFFFFFFFFFFFF
00～02
00000000FFFFFFFF
0000000000000000000000~
FFFFFFFFFFFFFFFFFF
0000~FFFF
00.01.03~06
01～FFFF
01～FFFF
01～FFFFFFFF
表3图像数据
有效值（十六进制）
≤（232-1)字节
图像数据头长度+图像数据长度
0表示未确定单目：
1表示单右眼：
2表示单左眼；
3表示双目
应从01H开始连续编号
全为FFH表示未报告
由9个组织机构代码字符组成，全为FFH表示未报告
供方指定，见表5
保留字段，用于记录注册标识信息，默认全为FFH
供方指定，采集设备生产序列号，全为FFH表示未报告
0000H表示可见光；
FFFFH表示未确定；
其他数值表示近红外光波长（单位nm）2~65536灰度级
见表6
压缩或未压缩图像数据字节长度备注
压缩或未压缩的图像
iiKAoNiKAca
GA/T1286—2015
采集日期和时间
采集日期和时间应表示设备开始采集图像的日期和时间。该数据项由9个字节组成，应按照表4中的格式编码。日期内容应是合法日期表4
组成部分
2字节
1字节
1字节
1字节
1字节
1字节
2字节
公历年份
采集设备传感器类型标识
虹膜采集设备的传感器类型见表5。采集日期和时间的格式
有效值(十六进制）
0001~270F
0000~03E7
5采集设备传感器类型
图像数据格式代码
图像数据格式代码见表6。
图像数据格式
未压缩RAW图像-按字节编码
未压缩RAW图像-按位编码
JPEG2000
采集设备传感器类型
图像数据格式代码
值（十六进制）
有效值（十六进制）
有效值(十六进制)
KAONiKAca
附录A
（资料性附录）
虹膜图像数据示例
GA/T1286—2015
以1幅虹膜图像为例，假设图像来自左眼，在850nm近红外光下采集，由CCD传感器设备采集，像素深度为8位，图像的像素规格为640X480，为按字节编码的未压缩的RAW图像。按照本标准规定生成的虹膜图像数据，见表A.1和表A.2。表A.1
数据项名称
格式标识符
版本编号
数据长度
图像数量
虹膜数量
数据项名称
图像数据块长度
虹膜标识
图像编号
采集日期和时间
采集设备供方标识
采集设备传感器
类型标识
采集设备注册标识
采集设备编号
像素位深度
图像数据格式
水平方向像素数
垂直方向像素数
图像数据长度
图像数据
相对位置
相对位置
74~307273
总数据头示例
数据项内容（十六进制）
49 49 52 00 00 00 00 00
30313000
0004BO49
图像数据块示例
数据项内容（十六进制）
0004BO35
07DA0C0F112313031A
060005090000060206
FFFFFFFF
FF FF FF FF FFFF FFFF
FFFFFF
0004B000
“IR\—虹膜图像数据标识
“010*
20字节的总数据头十53字节的图像数据头+307200字节图像数据
共1幅图像
只包含一只眼的虹膜图像
53字节的图像数据头+307200字节图像数据
单左眼
第1幅
2010年12月15日17:35：19.794
采集设备供方组织机构代码为605900626CCD
采集设备注册标识未报告
采集设备编号未报告
850nm近红外光
256级灰度
按字节编码未压缩RAW图像
307200字节
虹膜图像数据
GA/T1286—2015
参考文献
［1]ISO/IEC19794-6：2011
IInformation technologyBiometric data interchange formatsPart6.Iris imagedata.
[2] Daugman,John and Downing.Cathryn,\Effect of severe image compression on iris recognition performance,\IEEE Trans.on Information Forensics and Security.3(1):52-61.March 2008.6
GA/T1286-2015
