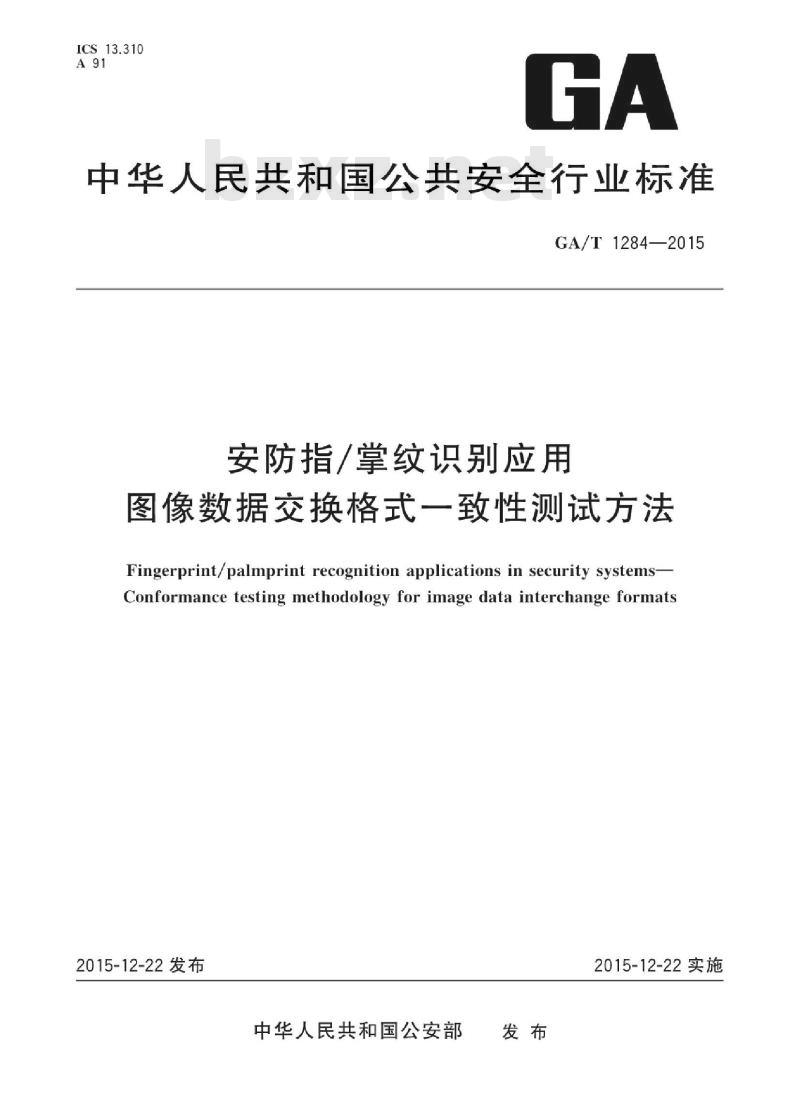

ICS13.310
中华人民共和国公共安全行业标准GA/T1284—2015
安防指/掌纹识别应用
图像数据交换格式一致性测试方法Fingerprint/palmprint recognition applications in security systems-Conformance testing methodology for image data interchange formats2015-12-22发布
中华人民共和国公安部
2015-12-22实施

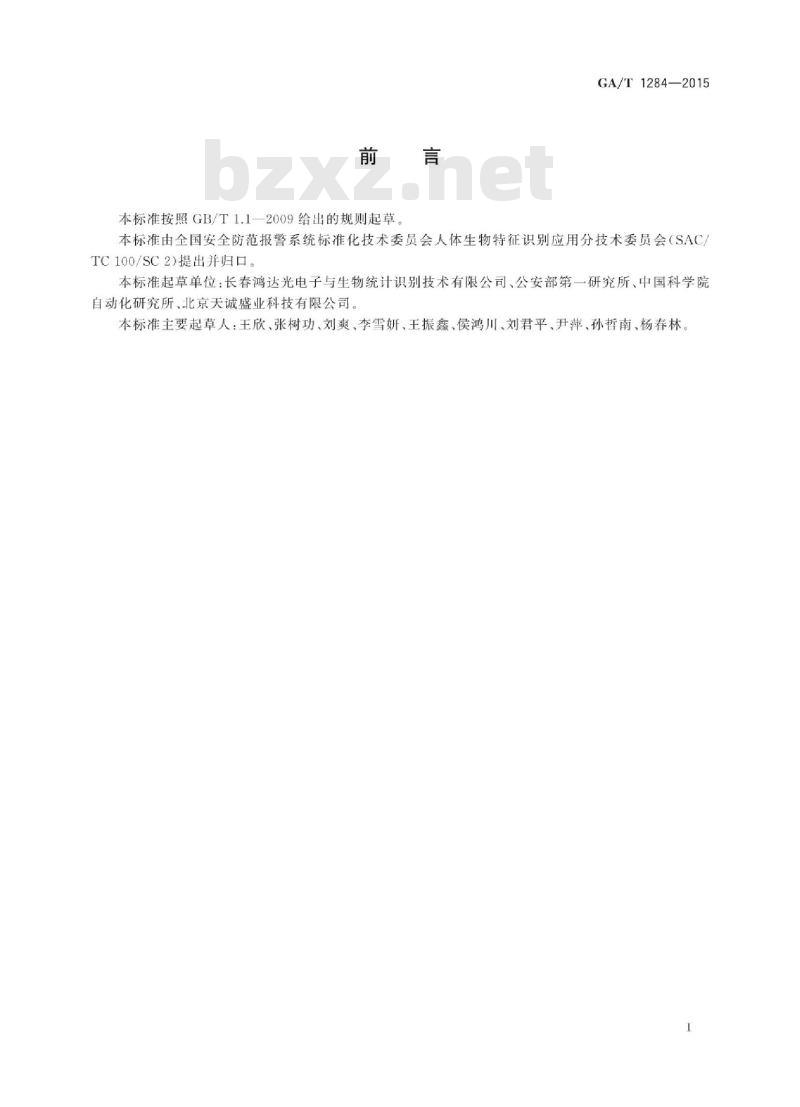

本标准按照GB/T1.1一2009给出的规则起草GA/T1284—2015
本标准由全国安全防范报警系统标准化技术委员会人体生物特征识别应用分技术委员会（SAC/TC100/SC2）提出并归口。
本标准起草单位：长春鸿达光电子与生物统计识别技术有限公司、公安部第一研究所、中国科学院自动化研究所、北京天诚盛业科技有限公司。本标准主要起草人：王欣、张树功、刘爽、李雪妍、王振鑫、侯鸿川、刘君平、尹萍、孙哲南、杨春林。GA/T1284—2015

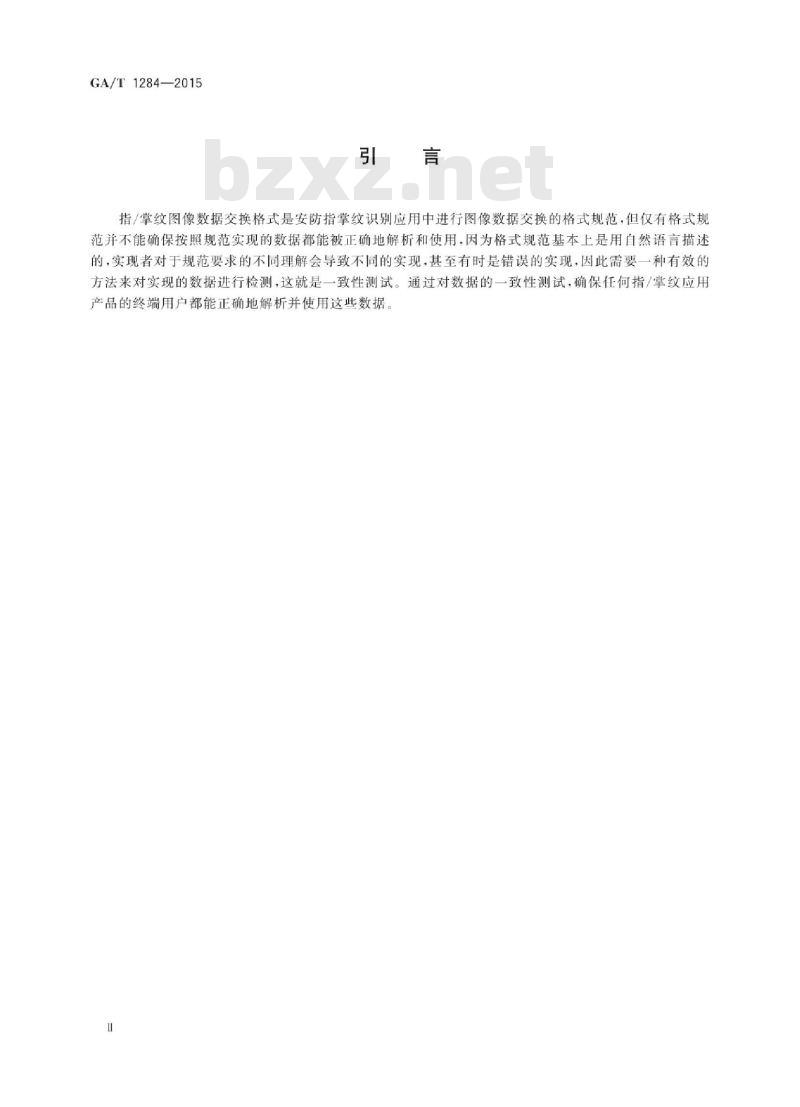

指/掌纹图像数据交换格式是安防指掌纹识别应用中进行图像数据交换的格式规范，但仅有格式规范并不能确保按照规范实现的数据都能被正确地解析和使用，因为格式规范基本上是用自然语言描述的，实现者对于规范要求的不同理解会导致不同的实现，甚至有时是错误的实现，因此需要一种有效的方法来对实现的数据进行检测，这就是一致性测试。通过对数据的一致性测试，确保任何指/掌纹应用产品的终端用户都能正确地解析并使用这些数据HiiKAoNiKAca

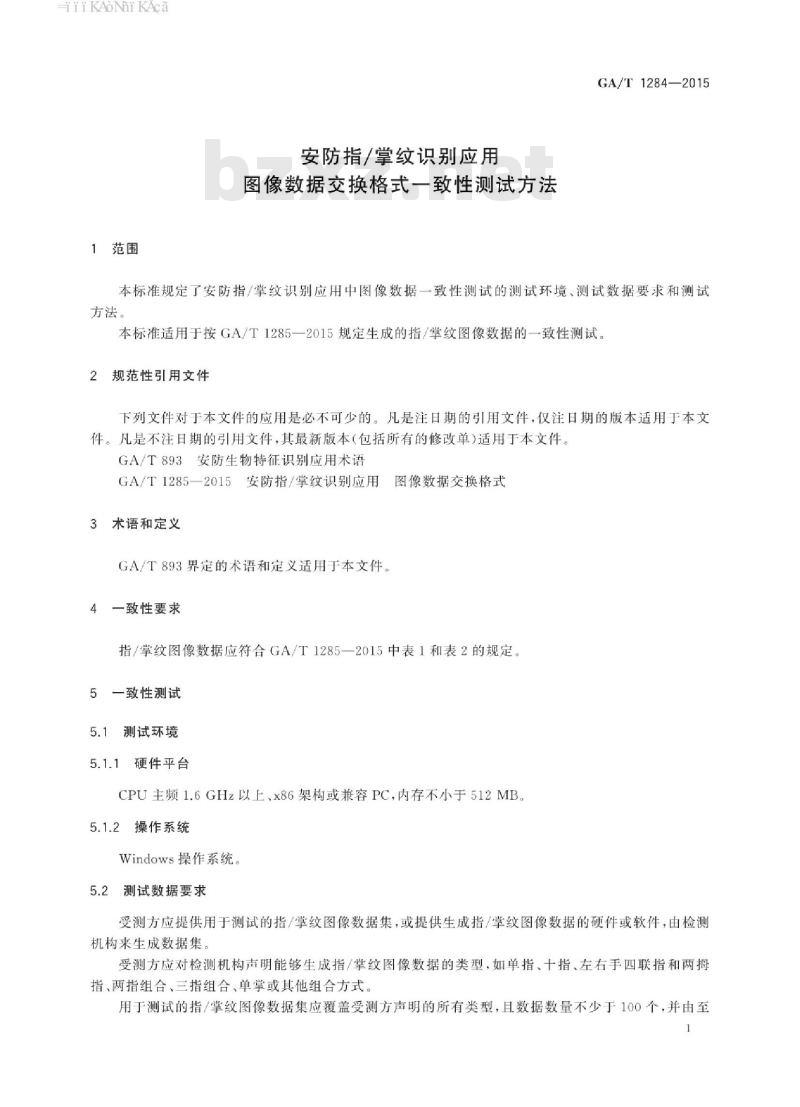

1范围
安防指/掌纹识别应用
图像数据交换格式一致性测试方法GA/T1284—2015
本标准规定了安防指/掌纹识别应用中图像数据一致性测试的测试环境、测试数据要求和测试方法。
本标准适用于按GA/T1285一2015规定生成的指/掌纹图像数据的一致性测试。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GA/T893安防生物特征识别应用术语GA/T1285一2015安防指/掌纹识别应用3术语和定义
GA/T893界定的术语和定义适用于本文件4一致性要求
图像数据交换格式
指/掌纹图像数据应符合GA/T1285一2015中表1和表2的规定5一致性测试
测试环境
5.1.1硬件平台
CPU主频1.6GHz以上、x86架构或兼容PC，内存不小于512MB5.1.2操作系统
Windows操作系统。
测试数据要求
受测方应提供用于测试的指/掌纹图像数据集，或提供生成指/掌纹图像数据的硬件或软件，由检测机构来生成数据集。
受测方应对检测机构声明能够生成指/掌纹图像数据的类型，如单指、十指、左右手四联指和两拇指，两指组合三指组合，单掌或其他组合方式。用于测试的指/掌纹图像数据集应覆盖受测方声明的所有类型，且数据数量不少于100个，并由至1
iiKANiKAca
GA/T1284—2015
少25个不同的指/掌产生。如果测试数据集是由受测方提交的，检测机构应检查是否满足此要求5.3
测试方法
测试断言
致性测试用测试断言检测每个数据项是否符合GA/T1285一2015中表1和表2规定的要求，并检查各数据项值之间是否符合正确的逻辑相容关系。测试断言由数据项名称，断言运算符与操作数组成，符合一致性要求的测试断言见表1表1
测试编号
所在位置
数据项名称
总数据头
总数据头免费标准下载网bzxz
总数据头
总数据头
总数据头
总数据头
总数据头
总数据头
总数据头
总数据头
总数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
格式标识符
格式标识符
版本编号
版本编号
数据长度
数据长度
数据长度
图像数量
图像数量
指/掌位数量
指/掌位数量
图像数据块长度
图像数据块长度
指/掌位代码
图像编号
采集日期和时间
采集日期和时间
采集设备供方标识
采集设备类型标识
采集设备注册标识
采集设备编号
计量单位
计量单位
水平扫描分辨率
测试断言
测试断言
运算符”
操作数（十六进制）
4649520000000000
0052494600000000
30323000
00303230
51～FFFFFFFF
实际总长度
预期总长度
01~FFFF
01～FFFF
3D～FFFFFFFF
0B～17，1F～24，28～32.
01~（图像数量）
见GA/T1285—2015表4
00.01.02.03
FA（计量单位为01时）
62（计量单位为02时）
iiKANiKAca
测试编号
所在位置
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
图像数据头
运算符及功能说明见附录A。
表1（续）
数据项名称
垂直扫描分辨率
图像水平分辨率
图像水平分辨率
图像垂直分辩率
图像垂直分辨率
像素位深度
像素位深度
图像数据格式
图像数据格式
水平方向像素数
水平方向像素数
垂直方向像素数
垂直方向像素数
图像数据长度
图像数据长度
测试断言
运算符
GA/T1284—2015
操作数（十六进制）
FA(计量单位为01时)
62（计量单位为02时）
（水平扫描分辨率）
（垂直扫描分辨率）
见5.3.10
01～FFFF
见5.3.11
01~FFFF
见5.3.11
01~FFFFFFFF
预计总长度为总数据头长度，所有的图像数据头长度与所有的图像数据长度之和表中用大括号括起来的数据项名称表示该数据项的值5.3.2数据长度
测试目的：检查数据长度的值是否等于实际总长度，预期总长度。测试方法：读取指/掌纹图像数据，当最后一个数据项被正确地解析后，检查实际总字节数是否等于(数据长度）的值；计算预期总长度，并检查预期总长度是否等于（数据长度)的值。5.3.3图像数量
测试目的：检查是否有（图像数量)数据项所标明的图像数据个数。测试方法：设置一个计数器，初始值为0。在读取20字节后每读取一个当前的（图像数据块长度）字节，计数器增加1，直至文件结束。检查计数器的值是否等于《图像数量》的值。5.3.4指/掌位数量
测试目的：检查是否有（指/掌位数量)数据项所标明的指/掌位个数。测试方法：可设置一个计数器，初始值为0，如果当前图像的（指/掌位）与之前所有图像均不同，或【指/掌位】为99或39，则计数器增加1.直至文件结束。检查计数器的值是否等于（指/掌位数量）。注：指位或掌位不明，按照不同指/掌位计算。3
HiiKAoNiKAca
GA/T1284—2015
5.3.5图像数据块长度
测试目的：检查（图像数据块长度）的值是否等于图像数据头长度加图像数据长度。测试方法：计算60与图像数据长度之和，检查是否等于（图像数据块长度）的值。5.3.6图像编号
测试目的：检查（图像编号）数据项增量的正确性。测试方法：设置一个计数器，初始值为0，每读取一条图像数据，就增加1。并检查计数器的值是否等于本条图像数据的（图像编号）的值。5.3.7采集日期和时间
测试目的：检查采集日期和时间的日期是否为合法的日期，测试方法：MM（月份）的值为01H、03H、05H、07H、08H、0AH、0CH，检查DD（日）的值是否小于或等于1FH：MM的值为04H.06H.09H.0BH.检查DD的值是否小于或等于1EH：MM（月份）的值为02H，将YYYY（公立年份）的值除以04H取余数，如果余数等于0H，检查DD值是否等于1DH，否则检查DD的值是否等于1CH。
5.3.8计量单位、图像水平分辨率和图像垂直分辨率测试目的：检查这些数据项的值是否与头文件中的信息一致。测试方法：（图像数据格式的值为03H，检查JPEG文件头中Units是否与计量单位）的值相等：Xdensity是否与（图像水平分辨率）的值相等；Ydensity是否与（图像垂直分辨率）的值相等。（图像数据格式1的值为06H，将（图像水平分辨率）和（图像垂直分辨率）都换算为每米像素数Xppm和Yppm，检查Xppm和Yppm是否与BMP位图信息头中的biXPelsPerMeter和biYPelsPer+Meter分别相等。
其他图像数据格式不检查。
5.3.9像素位深度和图像数据长度测试目的：检查（像素位深度）与（图像数据长度）的逻辑关系是否正确测试方法：（图像数据格式）的值为00H或01H，按照公式（1)计算（图像数据）所占字节个数，检查是否等于（图像数据长度)的值。其他图像数据格式不检查。S=HXVXD:8
式中：
一（图像数据）所占字节个数；S
H——(水平方向像素数)的值；
V——（垂直方向像素数）的值：D——(像素位深度)的值。
5.3.10图像数据格式
测试目的：GA/T1285一2015的表8指定了不同类型的图像数据格式，检查（图像数据格式）的值是否与图像数据头文件中的标识相符合测试方法：
(图像数据格式)的值为00H或01H则不需要进行测试，因为它们是未压缩的数据并且没有特定的需检查的文件格式。
HiiKAoNiKAca
(图像数据格式)的值为02H.检查图像数据的前2个字节，应为0xFFA0。(图像数据格式)的值为03H，检查图像数据的前2个字节，应为0xFFD8。GA/T1284—2015
（图像数据格式）的值为04H，检查图像数据的前12个字节，应为0x0000000C6A502020OD0A870A
《图像数据格式）的值为05H，检查图像数据的前8个字节，应为0x89504E470D0A1A0A。《图像数据格式)的值为06H，检查图像数据的前2个字节，应为0x424D。5.3.11水平方向像素数与垂直方向像素数测试目的：检查这两个数据项的值是否与（图像数据)文件头中的值相等。测试方法：
《图像数据格式）的值为02H，检查（水平方向像素数）和（垂直方向像素数）的值是否与WSQ文件头中的X和Y分别相等
《图像数据格式）的值为05H，检查（水平方向像素数）和（垂直方向像素数）的值是否与PNG文件头IHDR中的Width和Height分别相等。《图像数据格式）的值为06H，检查（水平方向像素数）和（垂直方向像素数）的值是否与BMP位图信息头中的biWidth和biHeight分别相等。其他图像数据格式不检查。
5.4结果分析
对每项测试断言产生的结果进行分析和判断，当所有的测试断言都通过时，一致性测试才判为通过。
GA/T1284—2015
附录A
（规范性附录）
运算符及功能说明
运算符与数据项名称、操作数一起使用，用来为数据项定义一致性测试断言，运算符定义见表A.1。表A.1运算符及功能说明
运算符
运算符名称
(Equal)
不等于
(Not-Equal)
大于或等于
(GreaterThan orEqual)
小于或等于
(Less Than or Equal)
(Greater Than)
(Less Than)
(Incremental)
(Calculation)
(MemberOf)
如果数据项值匹配一个特定的值或者在一个规定的值的范围内，则通过测试
如果数据项值不匹配一个特定的值或者在一个规定的值的范围之外，则通过测试
如果数据项值大于或等于一个特定的值，则通过测试如果数据项值小于或等于二个特定的值，则通过测试如果数据项值大于一个特定的值，则通过测试如果数据项值小于一个特定的值，则通过测试如果数据项值位于一个序列中且在一个规定的范围内则通过测试
如果数据项值满足一个经过计算而得到的要求，则通过测试
如果数据项值是一个特定集合的成员，则通过测试参考文献
GA/T1284—2015
[1] ISO/IEC1o918-1 InformationtechnologyDigital compression and coding of continuous-tone still images:Requirements and guidelines.[2] ISO/IEC 15444 Information technology-JPEG 2000 image coding system.[3]ISO/IEC15948Information technologyComputer graphics and image rocessing-PortableNetworkGraphics(PNG):Functional specification.[4] ISO/IEC 29109-1 Information technologyConformance testing methodology for biometric datainterchange formats defined in ISO/IEC 19794-Part l:Generalized conformance testing methodology.[5] ISO/IEC29109-4 Information technology-Conformance testingmethodologyforbiometric datainterchange formats defined in ISO/IEC 19794-Part 4:Finger image data.[6]IAFIS-IC-0110(V3.1)WSQGray-scaleFingerprint ImageCompression Specification,2010.GA/T1284-2015
