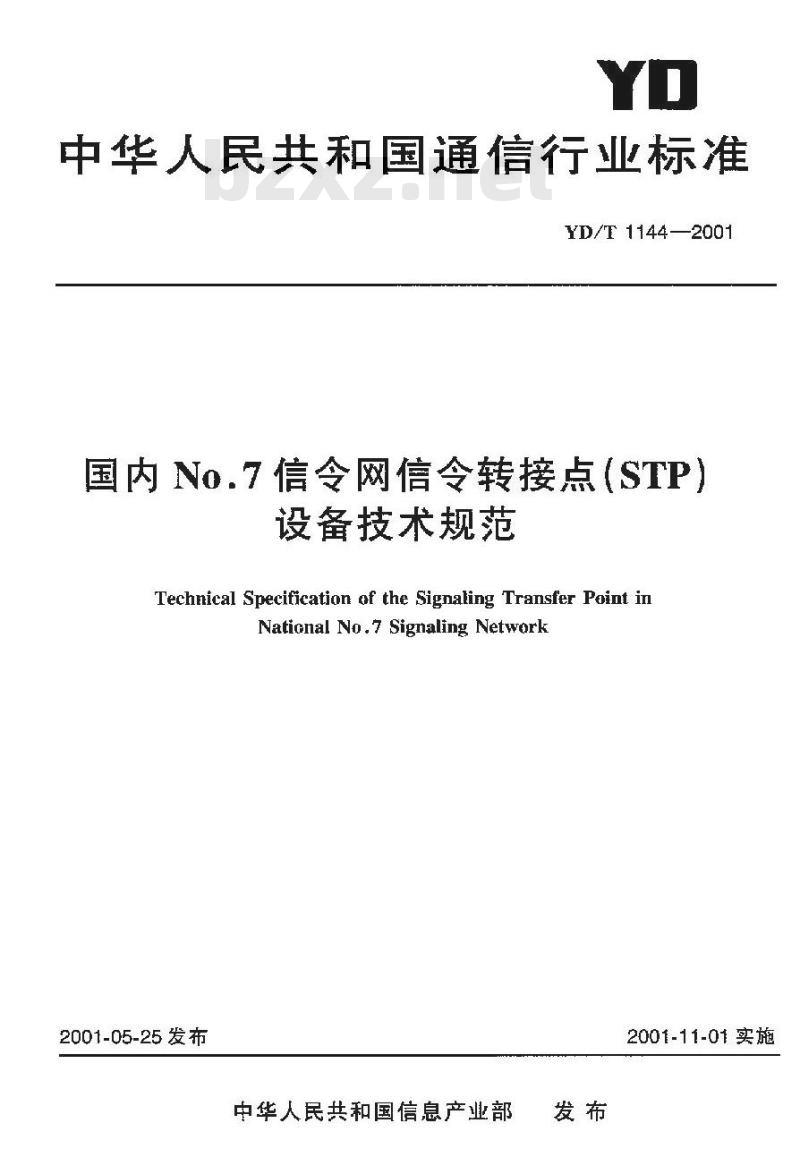

中华人民共和国通信行业标准
YD/T 1144—2001
国内NO.7信令网信令转接点（STP设备技术规范
Technical Specification of the Signaling Transfer Point inNaticnal No.7 Signaling Network2001-05-25发布
中华人民共和国信息产业部
2001-11-01实施
YT/T 1144—2001

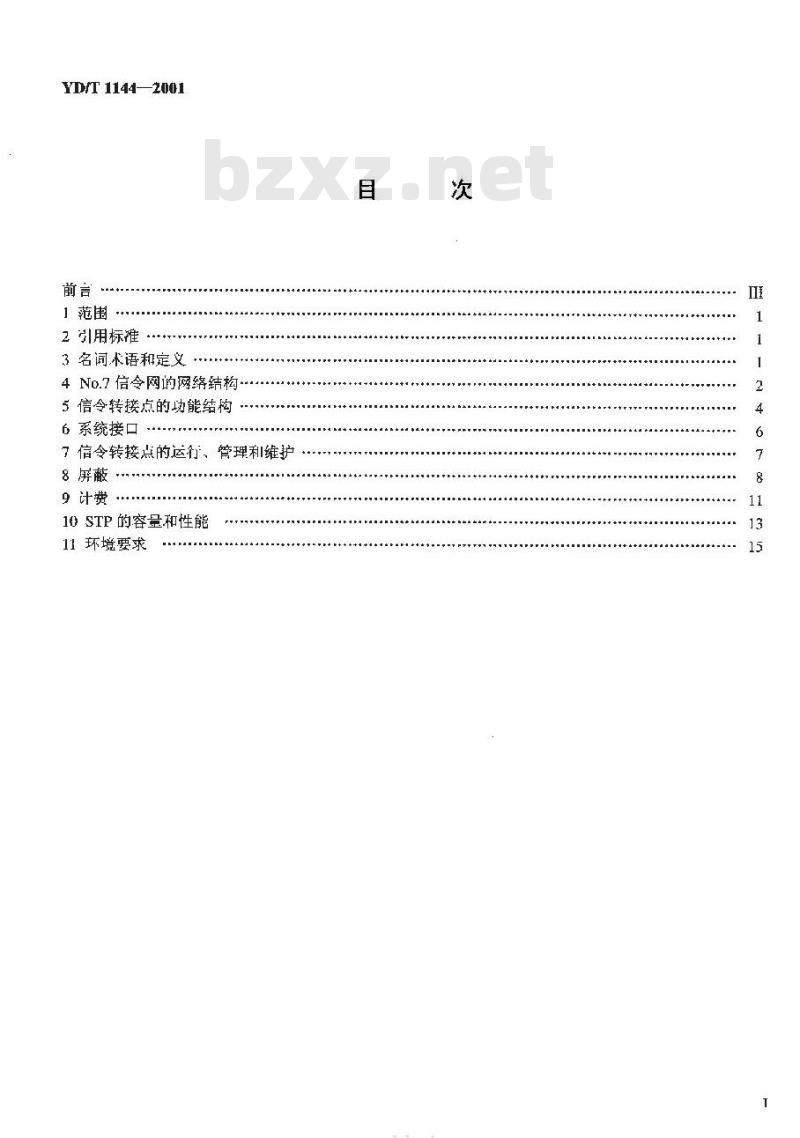

1范围
2引用标难
3名词术语和定义
4No.7信令网的网络结构·
5信令转接点的功能结构…
6系统接口
7信令转接点的运行、管理利维护8 屏蔽
9计费
10 STP的容量和性能
11环境要求
TKAOKAca
YDrT1144—2001

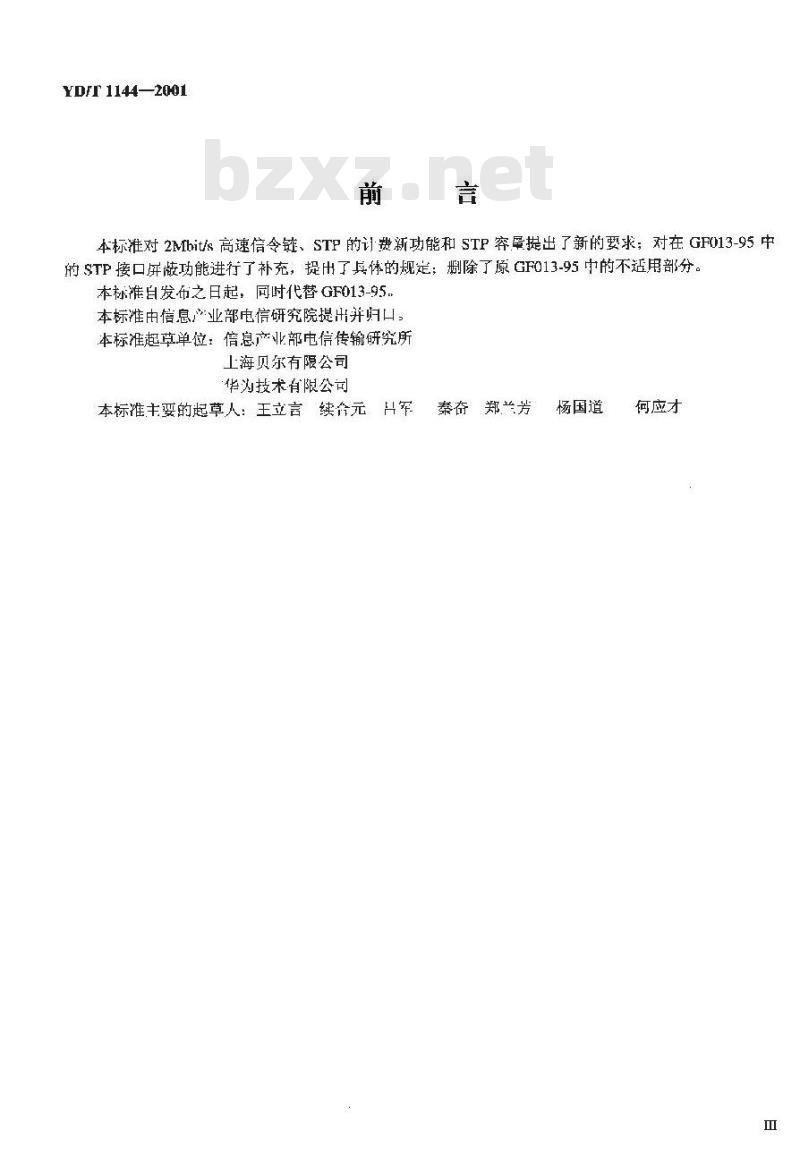

本标准对2Mbit/s高速信令链、STP的计费新功能和STP容量提出了新的要求；对在GF013-95中的STP接口屏敲功能进行了补充，提出了其体的规定；删除了原GF013-95中的不适用部分。本标准自发布之日起，同时代替GF013-95本标准由信息业部电信研究院提出并归口。本标准超草单位：信息产业部电信传输研究所上海贝尔有限公司
华为技术有限公司
本标准主要的起草人：王立言续合元、H军秦夺郑兰芳
杨国道
何应才
中华人民共和国通信行业标准

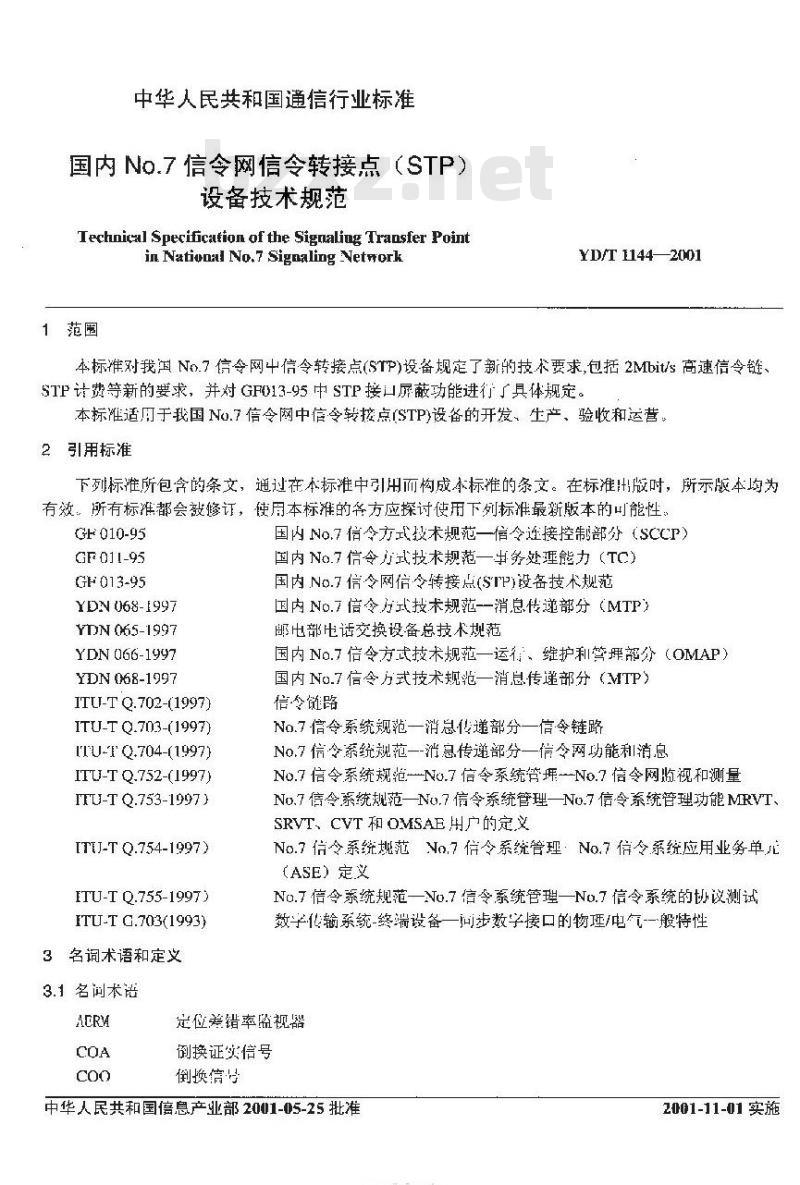

国内No.7信令网信令转接点（STP）设备技术规范
Technical Specificafion of the Signaling Transfer Pointin National No.7 Signaling Network1范围
YD/T 11442001
本标准对我润No.7信令网中信令转接点(STP)设备规定了新的技术要求,包括2Mbit/s高速信令链、STP计费等新的要求，并对GF013-95中STP接口屏蔽功能进行了具体规定。本标准适用于我国No.7信令网中信令转接点(STP)设备的开发、生产、验收和运营：2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标推的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使月本标谁的各方应探讨使用下列标准最新版本的叫能性，GFQ10-95
GF 011-95
GH 013-95
YDN 068-1997
YDN 065-1997
YDN 066-1997
YDN 068-1997
ITU-T Q.702-(1997)
ITU-T Q.703-(1997)
ITU-T O.704-(1997)
ITU-T Q.752-(1997)
THU-T Q.753-1997)
[TU-T Q.754-1997)
ITU-T Q.755-19973
ITU-T G.703(1993)
3名词术语和定义
3.1名词术语
国内No.7信令方式投术规范一信令连接控制部分（SCCP）国内No.7信令力式技术规范一串务处理能力（TC）国内No.7信令网信令转接点(STP)设备技术规范国内No.7信令式技术规范一一消总传递部分（MTP邮电部电话交换设备总技术规范国内No.7信令方式技术规范一运行、继护和管理部分（OMAP）国内No.7信令方式技术规范一消息传递部分（MTP）信令链路
No.7信令系统规范一消总传递部分一信令链路No.7信令系统规范一-消息传递部分一信令网功能利消息No.7信令系统规范-No.7信令系统管理-No.7信令网临视和测量No.7信含系统规范—No.7信令系统管理一No.7信令系统管理功能MRVT、SRVT、CVT 和OMSAE用广的定,义No.7信令系统规范No.7信令系统管理：No.7信令系统应用业务单元(ASE)定义
No.7信含系统规范一No.7信令系统管理一No.7信令系统的协议测试数字传输系统-终端设备一问步数字接口的物理/电气-一般特性定位差错率监视器
换证实信号
倒换信号
中华人民共和国停息产业部2001-05-25批准TIYKAONYKAca
2001-11-01实施

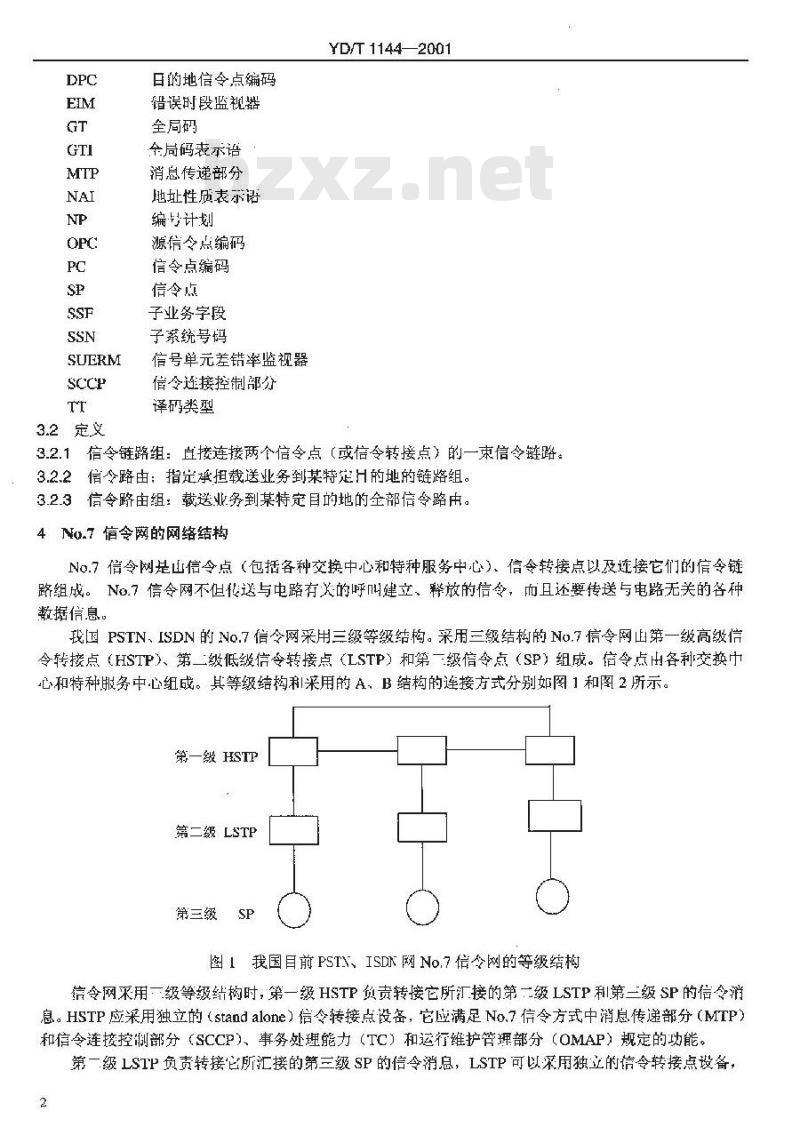

3.2定义
日的地信令点编码
错误时段监视器
全局码
全局码表示语
消息传递部分
地址性质表示语
编号计划
源信令点编码
信令点编码
信令点
子业务字段
子系统号码
信号单元差错率监视器
信令连接控制部分
译码类型
YD/T 1144—2001
3.2.1信令链路组：直接连接两个信令点（或信令转接点）的一束信令链路3.2.2信今路由：指定承担载送业务到某特定H的地的链路组。3.2.3信令路由组：载送业务到某特定目的地的全部信令路由。4No.7信令网的网络结构
No.7信令网走山信令点（包括各种交换中心和特种服务中心）、信令转接点以及连接它们的信令链路组成。No.7信令网不但传送与电路有的呼叫建立、释放的信令，而且还要传送与电路无关的各种数据信息。
我国PSTN、ISDN的 No.7信令网采用三级等级结构。采用三级结构的No.7信令网出第一级高级信令转接点（HSTP）、第二级低级信令转接点（LSTP）和第一级信令点（SP）组成。信令点出各利交换巾心和特种务中心组或。其等级结构和采用的A、B结构的连接方式分别如图1和图2所示。第一级 HSTP
第二级 LSTP
第三级SP
图1我国目前PSTY、ISD网No.7信令网的等级结构信令网采用一级等级结构时，第一级HSTP负责转接它所汇接的第二级LSTP利I第三级 SP的信令消息。HSTP应采用独立的（standalone）信令转接点设备，它应满足No.7信令方式中消息传递部分（MTP）和信令连接控部分（SCCP）、事务处理能力（TC）和运行维护管理部分（OMAP）规定的功能。第一级LSTP负责转接它所汇接的第三级SP的信令消息，LSTP可以采用独立的信令转接点设备，2
YD/T 1144—2001
TKANiKAca
YD/T 1144--2001
也可以采用与交换局（SP）合设在起的综合式（Jnlegrated）的信令转接点设备。当信令网采独立式LSTP设备时，它应满足HSTP所具有的全部功能：当采用综合式信令转接点设备时，它除了必须满足独立式信令转接点的功能外，SP部分还应满足No.7信令方式中电话用户部分（TUP）和/或ISUP等功能，第三级SP是信令网传送各种信令消息的源点或H的地点，它应满足部分MTP、TUP和/或TSIPSCCP、TC和OMAP的功。
5信令转接点的功能结构
5.1消息传递部分（MTP）
MTP的详纸规定除见YDN068-1997的规定外，主要补充了以下2Mbit/s的高速信令链的有关规定。5.1.12Mbit/s高速信令链的协议2Mhit/s高速信令链路的协议是对YDN068-1997MTP第2块能级64kbit/s信令链路协议的补充。本规定是根据ITU-T建议Q.703附件A制定的、5.1.1.1数子信令数据链路（第1级）第1级定义信令数据链路的物理、电气利功能特性。确定与数据链路逆接的方法。第1级为信令链路功能提供了：个信息载体。
在YDN068-1997中，我国只规定了使用64kbit/s速率的数学数垢链路。本规定增加文持2Mbius速率的数数据链路，高速信令链采用2Mbit/s的数罕中继接口，其信令速率为31×64kbit/s。2Mbit/s高速信令链路电气性能衍合G.703建议。2Mbit/s高速信令链路的顿结构依照建议G.704第2.3节和第5.2节的规定：2Mbit/s高速信令链路结构的32个时隙按以下方式填充：一TS0：符合G.704第2.3节的规定，CRC-4功能为可选项。TS/～TS31：填充31×64kbit/s的信令数据。5.1.1.2信令链路功能（第2功能级）第2功能级定义在信令数据链路上，信令消息的传递和与其传递有关的功能和程序。它和信令数据链路功能一起作为信息的载体，为两点间进行信令消息的可靠传递提供信令链路。洋细的规定见YDN068-1997.
a）基本信号单元格式
基小信号单元格式见YDN068-1997的4.2，高速信令链路的信号单元格式如图3所示：F
Rn,n=2
8或16
备用L.I
消息信号单元（MSU）的格式
b）链路状态信号单元（LSSU）的格式B
8先发送的
8光发送的比特
BIB：后向衣示语比特
FSN：前序号
SIF：信令信息字段
F：标志码
YD/T 1144—2001
c）填充信号单元（FISU）的格式BSN：后向序号
I.I长度表示语
SIO：业务信息八位位组
图3高速信令链路的信号单元格式b）信号单元字段的功能和编码
8先发送的比特
FIB：前向表示语比特
SF：状念字段
CK：校验比特
信号单儿字段的功能利编码见YDN068-1997的4.2.3的规定，但长度指示语和序号进行了新的规定，以满足 2Mbit/s No.7信令链的要求。1）长度指示语
长度指示语由6比特扩展为9比特，范围为0～273。消息信号单元巾的长度指示语指示信号信息字段的八位位纽的数目，
2）序号
根据时延特性，编序号山7比特扩展为12比特。这种情况下，前向序号和后向序号是0~4095。c）接受程序
1）定位的接受
对承担业务的信含采用错误时段监视器（EIM)代替信号单元差错率监视器（SUERM)：八位位纠计数方式在个标志位丢失时不使用。2)销误时段监视器(FIM)
错误时段监视器(E1IM)的程序和参数见 Q.703 的附件A的 10.2 节。3）定位差错率监视器（AERM）
修正后的 AERM的程序先 Q.703 附件 A的 10.3 节。4）初始定位程序
初始定位程序YDN 068-1997的4.7.3节，其定时器的值修止如下：T1：定位准备好定时器
T4：验收周期定时器
T1 = 300s (25 ~ 350 s)
T4n = 30s (3-- 70 s)
正常验收周期
T4e = 500ms(400 ~～ 600 ms) 紧急验收周期5.1.1.3消息传递部分（MTP)信令网功能（第3级）MTP的第3级见YDN068-1997的第5节。仙第5.16.3节的倒换消息（COO和COA）的格式采用新的格式，如图4所示
备用最后收到的MSU的FSN
其中H1取值为(001：COO
0010 COA
倒换信号
倒换证实信号
图4用于2Mbit/s高速链路的倒换消息5.1.22Mbius高速信令链在信令网中设置和使用的原则标记
先发送的比特
在原使用64kbit/s信令谜的STP引入2Mbit/s的高速信令链后，巾于两种信令链的速率和第2、35
FTTKAONTKACa
YD/T 1144—2001
级的协议不同，因此，通常应不进行两种信令链之间的倒换和倒回。为此，在信令网的规划和设计中，如果采用两种信令链的混合配置时，应遵守以下原则。5.1.2.12MbiUs高速链路主要用于业务量较高的B，D链路和连接数据库的A链路，对于网路其他位置目前应尽量不使用高速链路。为了保证网络运行质量，合理利用网络资源，建议两信令点间的业务量需要设置不小于8条64kbius链路时，可以设置2Mbit/s高速信令链路。5.1.2.2在高速链路实施的过程中，应在同一链路组中使用速率相同的路，同时也要求负荷分担的不同链路组中地使用速率相同的链路。如果在A路或者是在B链路上应用了尚速信令链路，则C链路上也应使刃高速信令链路。
5.1.2.3高速链路设计的业务负荷量不应过大，建议月前每条高速信令链路的业务量最大不应超过0.4F，5.1.2.42Mbit/s高速信令链路原则上只在陆地电路.上使用，对于卫星电路，建议不使用2Mbit/s尚速信令链路。
5.2信令连接控制部分（SCCP）
SCCP的详细规定见GF010-95。
5.3事务处理能力（TC）
TC的详细规定死 GF 011-95
5.4运行、维护利管理应用部分（OMAP）OMAP的详细规定见YDN066-1997。6系统接口
信令转接点应能支持信令链路的接口、信令网管理中心（NMC-OS）的接口、信令链路的案中监测接口和操作员使用的工作站接口。6.1信令接口
信令接口应符合ITL-T建议Q.702的相关规定，它包含数字和模拟两种接口，在物理层它是信令数据链路，由双间的速率相同的传输通路组成。在日前只采用数字的数据链路，信令数据传输的速率为64kbit/s 和 2Mbit/s。
6.1.1综合型STP的信令数据链路接口综合型STP只采用2Mbit/s的数字中继接口。采用4khit/s的信令速率时，是将2Mbit/s系统中-个64kbit/s的时隙通路作为信令数据链路。其示意图巾YDN068-1997中的图4.2所示。图4.2中的C接口的电气特性应符合建议G.703，功能特性特别是顿结构应符合建议G.704。采用2Mbit/s的信令速率时，详细规定见 5.1.1.1 节。
6.1.2独立型STP的信令数据链路接口独立型STP的信令数据链路接口可以是2Mbit/s的接口，也可以采用64khit/s的接口。2Mbit/s的接口要求同综合型STP的2Mbit/s接口，64kbit/s接口应采用G.703建议规定的同向型接口，通过64kbit/s接口将独立型STP的信令链路连接到64kbit/s的数字数据网（DDN）或64kbit/s的数字交叉设备（DXC)6.2信令网管理中心（NMC-OS）的接口信令网管理中心可以采用X.25的协议通过Q接口对STP进行管理。在目前Q：接口未标化的情况下，STP可以暂使用V或Q接口：当信令网管理中心可提供Q的接口时，STP也应采用Q：接口，或通过Q接口适配器与Q3接口相连。6.3信令链路的集中监测功能
为了满足网络运营者对信令网的监测需求，网络运觉者可以利用STP设备提供的信令链路的集中监测接口，把信令链路上的信令消息直接传送到监测累统的处理功能。一不添加任何接口，从STP设备实时地把所监测的信令链路信息通过维护通道传送到监测系统。6
YD/T1144—2001
通过STP设备提供的集中监测接口可以把STP的所有信令链路监测信息传送到监测系统，而不需像其它监控系统要在DDF上附加大量的监视线来采集链路信息一利用新的E1通道或者利用现有1时隙中的空闲时隙，信令链路上的信令消息传送到检测系统，
集中监测接口应具有如下功能：一每个集监测接口应能提供同时监测15条信令链路的能力：一实时输出被监测的信令链路上的信息，监测系统能够对所监视的信息进行解释，一STP应能同时定义多个集中监测接口。定义时采用人机命令，无需对链路进行物理连接，一通过STP架盗测接I门把消息送到的监测系统应具备完善的过滤动能，提供人机命令按照信令点编码、传送方向、SLS进行有目的消息跟际。一保证监测时不中断被监测的信令链路的业务。一不仅支持对64kbit/s链路的监测，也应支持对2Mbit/s链路的监测。6.4操作工作站
STP应具有与本地和远端操作员1.作站的接口，以支持相关的STP的监控、管理和维护!。该接口可以采用RS-232的接口，也可以采用以太网按口。6.5网同步要求
STP应配备同步时段备,采用主从同步方式工作。6.5.1综合型STP的同步设备要求综合型STP由于都采用2Mbi/s的接口，因而它所配备的时钟等级应由该STP在信令网中的等级送定，其休规定如下：
HSTP：应采用第2级A类时钟：
LSTP：应采用第 2 级 B 类时钟。6.5.2独立型STP的同步设备要求由于独立型STP可以具有2Mbius和64kbit/s两种接1i，在采用2Mbit/s的接1.1时对同步设备的要求由该独立型STP在信令网中所处的等级决定，具体的规定间6.5.1节：对具有64kbit/s接口设备的其体规定待定。
7信令转接点的运行、管理和维护7.1-·般要求
信令网的运行、管理和维护的动能和程序应符合YDV066-1997。信令转接点可以由信令网管理心（NMC）通过它们之间的接口进行监控、管理和维护。同时信令转接点也可以通过操作工作台进行监控，管理和维护。
信令转接点的监控主要是对信令转接点的运行状态进行监视和控制：管理包括对信令转接点的信令业务数据和性能数据的测量和采集：维护是对信令转拨点的系统维护、信令链路的维护和网络的维护。7.2信令转接点的管埋对象
主要是对信令转接点以下STP的项目迟行管理。7.2.1MTP的第 3级管理
MTP的第3级是信令网功能。在信令转接点和信令链路故障的情下，通过信令网的管堤功能仍能保证信令消息能正确地传送到目的地。该部分功能和程采用ITUI-T建议Q.704。为了更有效的管理信令转接点，还必须对MTP部分进行监视和测量，该部分的规定见YDV066-1997（与ITU-T建议Q.752相同）。这些测量的结果应可以向信令网管理中心报告，其传送的内容、格式应满足我国的统一规定。作为任选功能，应可以动态调整MTP第3级和第2级的定时器。7.2.2STP 的路由信息
每个STP应具有到有关H的地的信令路由衣：路出表中包括了对每一日的地的路山优先级：7
TKAONiKAca
YD/T 1144—2001
令网管理中心应能通过人机合令完成有关建立、修改和删除STP的路由信息，7.2.3MTP 路由验证测试（MRVT）该程序详见YDN066的相关规定（与ITU-T建议Q.753和Q.754相同）。应能由本STP或信令网管理中心启动MRVT、以检出信令坏络、术知H的地和单向的信令关系。7.2.4信令链路
STP和信令网管坦中心叫以管理信令链路，在我国采用信令链路管理方法1的情况下，STP和信令网管理中心可通过人机命令改变信令链路的拥塞的门限值，并能采集有关信令链路的数据。7.2.5信令链路组
信令链路纠是两个相邻信令点之间的信令链路的组合。STP和信令网管理中心应可以管理信令链路组，即可以恢复和收变信令链组的状念以及改变第2级的差错控制方法（基本方法和PCR方法）。同时叫以完成信令链路凯的有关数语的采集：7.2.6 STP 的状态管理
STP和信令网管玛中心可以对STP进行闭锁、解除闭锁和避行启动。7.2.7SCCP的路巾验证测试（SRVT）STP和信令网管理中心可以启动SCCP的路由验证测试（SRVT)，以检出全部可能的SCCP路中、中接的SCCP路由点（例如多个CTT的完令点）、对应测试的GT的多个H的地、SCCP的路山环路、未知的口的地以及证实准确的完整的SCCP的路出数据。7.2.8MTP、SCCP 和 TC 的测量
在YDN066中规楚了有关MTP、SCCP和TC的测量项目（与ITU-TQ.752建议相同）。它们分为以下3类：国定间隔测量、事件发生时测量以及件第：次发生时测量和随后按固定隔测量。对固定简隔测量的结果不需蔓启动管理功能，但对事件发生时的测量应问动信令网管理动能：7.3MTP的测试器（MT)
为了对MTP逊行有效性和兼容性的测试，需要利用MTP测试器（MT）产生模拟普通的用户部分或子系统的测试业务量，详见YI)V（66的有关规定（与ITU-T的建议Q.755相同）：7.4STP 的告警
STP应在发生故障和故障恢复时产生告警。告警应分为3种：正常、一殿告警和严重告警。对每一种告都应设置告警奖别，告警类别可以通过人机命令修改。告警时不但本STP逊行显示，尚时也应发送给信令网的管班中心一般告警：链路故随。
严集告警：链路组故障、目的地不叫接入：8屏蔽
在存在多个运营部门侵用多个No.7信令网的情况下，传送如智能网（IN）等先进的业务时，需要STP具有层被功能，以止越权接入另一个No.7信令网的设备。屏蔽分为MTP和SCCP两种原蔽。8.1MTP消息的屏蔽
在No.7信令网的芯点之血传递各种数据时，MTP用米提供可靠的传递方法。MIP的屏蔽是依靠MTP消息中所携带的信令点编码（DPC利OPC）、链路组和其它相关信息参数或这些参数的组合来防山未经授权的消息越权通过STP.
8.1.1MTP 的层蔽方式
MTP消总的屏敲包含3种方式：
一基于指定销露红的消息屏蔽
一基于信令点编码的消息屏蔽
一基于消息的屏蔽
这3种屏蔽方式可以互相独立，也叫以相勺纠合。在某一种屏蔽方式下，包括各种的屏蔽条件。8.1.2MTP 的屏蔽条件
8.1.2.1对指定范用的OPC进行屏蔽YD/T 1144—2001
根据目前网络的实际情况和网络运营者的需要,要求STP全少应满足以下屏蔽条对指定范围的OPC进行屏蔽是规定STP禁止/允许转发消总的OPC的范围，对指定范围的OPC进行屏蔽的范围段应256。8.1.2.2对指定范用的 DPC 进行屏蔽对指定范围的 DPC 进行尿蔽是规定 STP 禁/允许转发消息的 DPC 的范围：对 DPC 进行尿蔽时可以规定STP允许转发消总的范围，也可以规定禁止转发消息DPC的范围：对指定范围的DPC进行屏蔽的范围段应不小于2568.1.2.3对指定的入链路组利IS10进行屏蔽对指定的入链路组和SIO进行屏蔽是指山某入局信令链路组来的指定SIO[包括对业务指示语（SI)网络指示语(ND)信令消总允许或禁止通过该STP：日前这种指定入同链路组和SIO组合的屏蔽实际是采用一个出SI和链路绷组成的矩阵来实现。其最人的容量应满足不小于出128个链路组和16个范用的SI组成的矩阵。
8.1.2.4对指定 DPC和入链路组的组合屏蔽指定 DPC和入链路组的组屏蔽是指由某入,同信令链路组来的个某丝特定的 DPC: 的倍令消息,允许或禁止遥过该STP。
这种DPC和入局链路组组合的房蔽实是采用个由DPC和链路组红成的矩阵米实现。其最大的容量应满足个小于山128个链路组和256个范围的DPC组成的矩阵。8.1.2.5对指定 0FC利入链路组的组合屏蔽指定OPC和入链路组的组合屏蔽足指由某入局信令链路组来的至某些特定的OPC的信令消息允许或禁止通过该STP
这种OPC和入链路组组合的屏敲实际是采用一个由OPC利链路组纠成的矩阵来实现：其最人的容量应满足不小于由128个链路组和256个范围的OPC组成的知阵。8.1.2.6对指定 OPC 和 DPC 细合的屏蔽指定OPC和DPC组合的屏蔽是指由某些OPC来的至某些特定的DPC的信令消息,允许或禁止通过该STP。
这种DPC和OPC组合的屏敲实际是采用一个白DPC利OPC凯成的矩阵米实现。其最大的容量应满是不小于由256个范围的OPC和256个范阔的DPC组成的矩降，8.1.2.7 对指定 0PC 和 SI0 的组合所蔽指定OPC和SIO的组合屏蔽足指出某些OPC来的基于指定SI的信令消息允许或禁止通过该SIP。这种OPC和:SI0的组合屏蔽实际上是采用·个出OPC 和 SIO屏蔽组成的短阵来实现：其最人的容量应满足小于山256个范围的PC和16个范围的S组成的炬阵，8.1.2.8对指定 DPC 和 SI0 的组合屏敲指定DPC和STO的纠合屏蔽是指到某些指定DPC去的基T指定SI的信令消息允许或禁止通过诊STP。下载标准就来标准下载网
这种DPC和 SIO的组合屏蔽实际上是采月由DPC 和 SI 屏懒组成的知阵来实现。H最大的容量应满足不小于由256个范围的DPC利16个范围的 SI组成的矩阵。8.1.3对被屏蔽消息的处理
对无权通过的信令消息应舍弃。对无校通过的信令消息应提供统计和错误报告。8.2SCCP消总的屏懒
SCCP消息的屏蔽是采用应用特定路由信息，以提共一种网络层的安全性。No.7信令协议的SCCH的功能足在MTP避路的基础上，允许消息接入至：个节点的科特定应用。其应用的导址是依照全局TKANIKAa-
