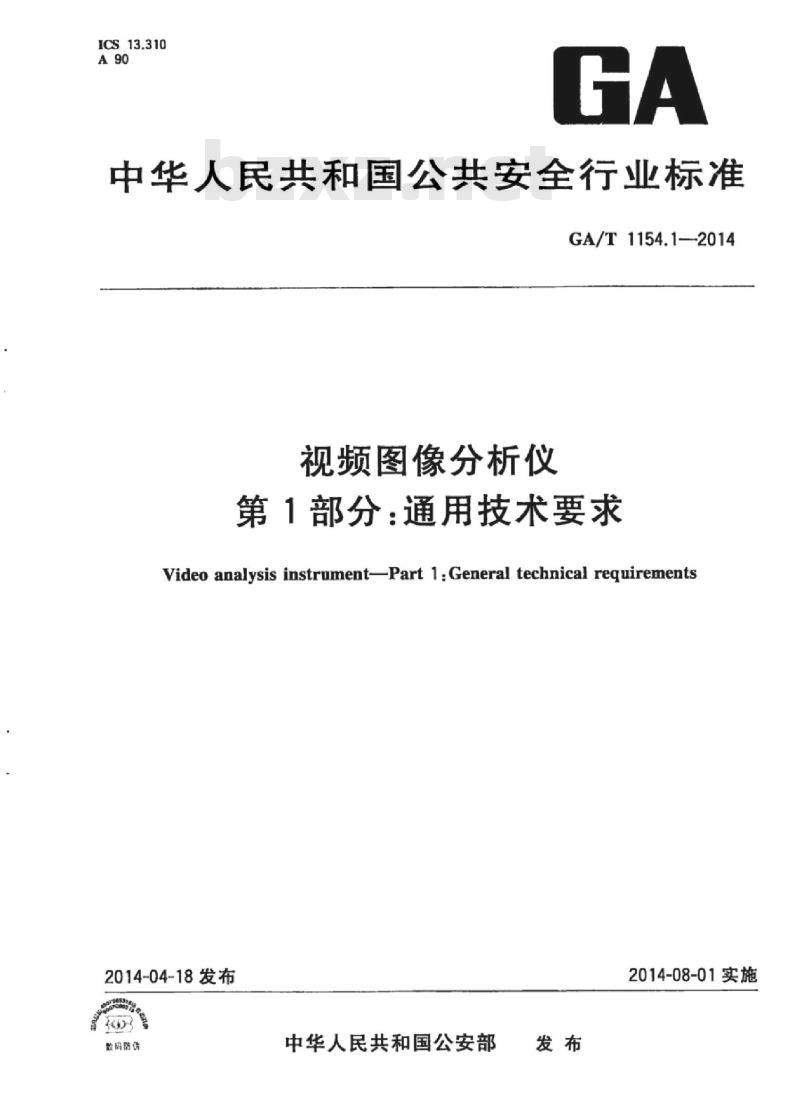

【GA公共安全标准】 视频图像分析仪第1部分:通用技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T1154.1-2014
视频图像分析仪
第1部分：通用技术要求
Video analysis instrument-Part 1 : General technical reguirements2014-04-18发布
数码防伪
中华人民共和国公安部
2014-08-01实施

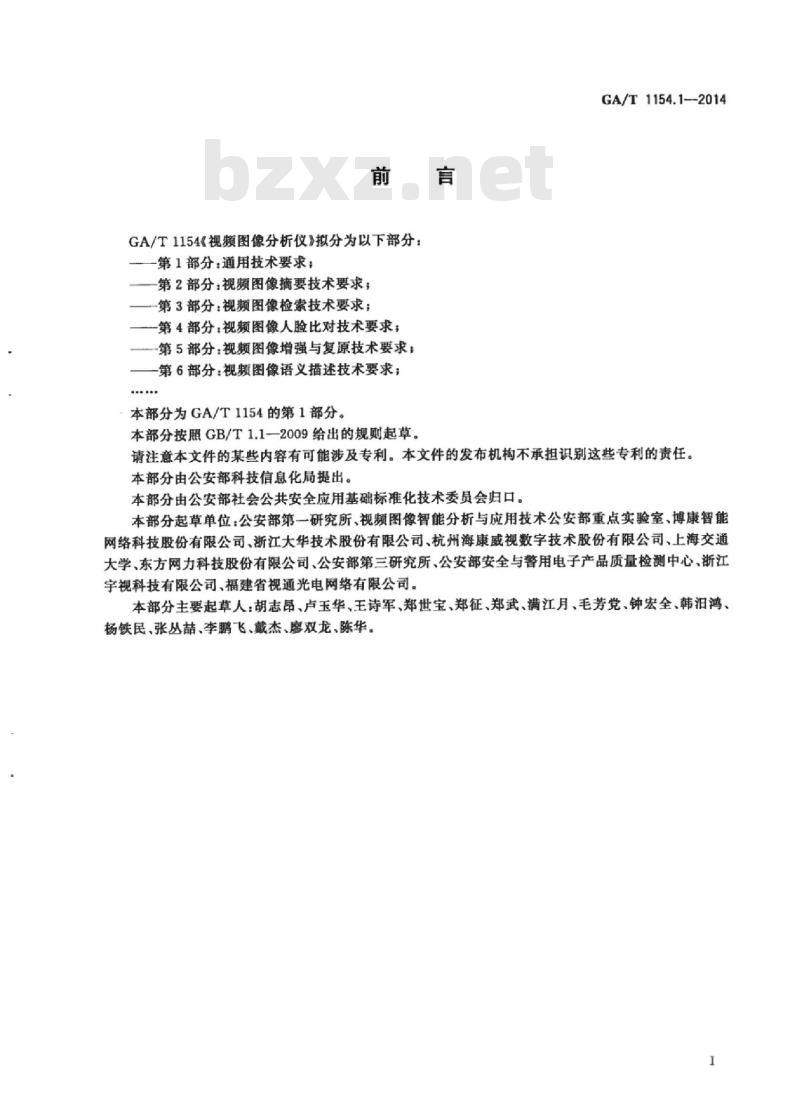

GA/T1154《视频图像分析仪》拟分为以下部分：一第1部分：通用技术要求；
第2部分：视频图像摘要技术要求；第3部分：视频图像检索技术要求；-第4部分：视频图像人脸比对技术要求；第5部分：视频图像增强与复原技术要求；一第6部分：视频图像语义描述技术要求；..
本部分为GA/T1154的第1部分。wwW.bzxz.Net
本部分按照GB/T1.1—2009给出的规则起草。GA/T1154.1-2014
请注意本文件的某些内容有可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由公安部科技信息化局提出。本部分由公安部社会公共安全应用基础标准化技术委员会归口。本部分起草单位：公安部第一研究所、视频图像智能分析与应用技术公安部重点实验室、博康智能网络科技股份有限公司、浙江大华技术股份有限公司、杭州海康威视数字技术股份有限公司、上海交通大学、东方网力科技股份有限公司、公安部第三研究所、公安部安全与警用电子产品质量检测中心、浙江宇视科技有限公司、福建省视通光电网络有限公司。本部分主要起草人：胡志昂、卢玉华、王诗军、郑世宝、郑征、郑武、满江月、毛芳党、钟宏全、韩汨鸿、杨铁民、张丛喆、李鹏飞、戴杰、廖双龙、陈华。I

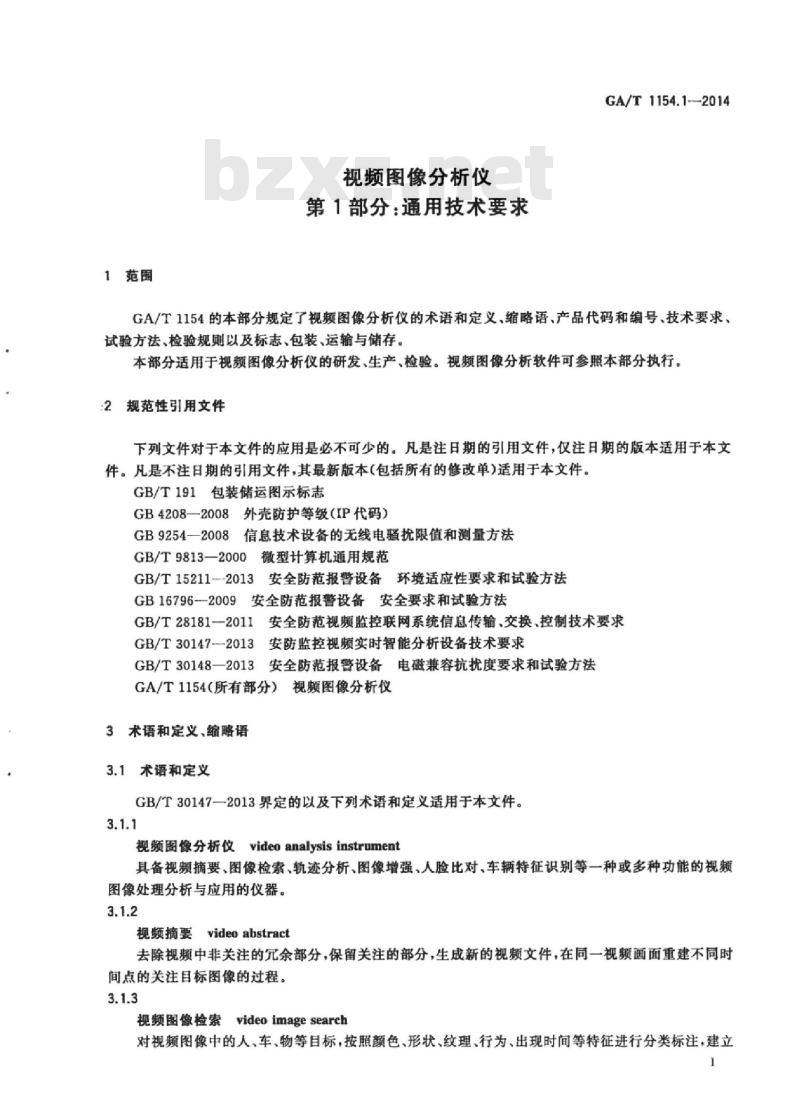

1范围
视频图像分析仪
第1部分：通用技术要求
GA/T1154.1-—2014
GA/T1154的本部分规定了视频图像分析仪的术语和定义、缩略语、产品代码和编号、技术要求、试验方法、检验规则以及标志、包装、运输与储存。本部分适用于视频图像分析仪的研发、生产、检验。视频图像分析软件可参照本部分执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB4208一2008外壳防护等级（IP代码）GB9254一2008信息技术设备的无线电骚扰限值和测量方法GB/T9813—2000微型计算机通用规范GB/T15211--2013安全防范报警设备环境适应性要求和试验方法GB16796-2009安全防范报警设备安全要求和试验方法GB/T28181-一2011安全防范视频监控联网系统信息传输，交换，控制技术要求GB/T30147-2013安防监控视频实时智能分析设备技术要求GB/T30148一2013安全防范报警设备电磁兼容抗扰度要求和试验方法GA/T1154（所有部分）视频图像分析仪3术语和定义、缩略语
3.1术语和定义
GB/T30147—2013界定的以及下列术语和定义适用于本文件。3.1.1
视频图像分析仪videoanalysisinstrument具备视频摘要、图像检索、轨迹分析、图像增强、人脸比对、车辆特征识别等一种或多种功能的视频图像处理分析与应用的仪器。
视频摘要video abstract
去除视频中非关注的元余部分，保留关注的部分，生成新的视频文件，在同一视频画面重建不同时间点的关注目标图像的过程。
视频图像检索video image search对视频图像中的人，车、物等目标，按照颜色、形状、纹理、行为、出现时间等特征进行分类标注，建立1
GA/T1154.12014
特征索引，快速定位目标对象的过程。3.1.4
目标轨迹分析objecttrackanalysis跟踪并记录运动对象的轨迹，通过设置边界或纤线等条件，确定目标。3.1.5
correction of distortion in sphere图像球面畸变校正
通过几何畸变校正方法和建模，校正因球面透镜光学特性导致的球面畸变，改善图像质量。3.1.6
图像超分辨率重建
super resolution restruction利用重建算法提高视频图像的图像分辩率。3.1.7
图像增强imageenhancement
采用图像处理技术，提高视频图像或视图像中特殊部分的清晰度、对比度等质量指标。3.1.8
图像复原imagerestoration
利用成像系统的先验知识，通过建模等手段，恢复因传感器噪声、摄像机聚焦不准、物体与相机之间的相对移动、随机大气流动、雾霾影响等原因造成的图像退化。3.1.9
人脸识别facerecognition
人脸识别分动态人脸识别和静态人脸识别。动态人脸识别是指从视频图像中检测出人脸，抓拍人脸图像并提取人脸特征，通过比对等手段实现对目标人物的认定。
静态人脸识别是指从图像资料中检测出人脸，提取人脸特征，通过比对等手段实现对目标人物的认定。
人脸比对facemateh
采用人脸特征提取与比对的技术，基于给定的参考人脸图像，按照设定的相似度阈值，从一组人脸图像中，找出相似的人脸。
车辆特征识别 vehicle feature recognition从视频图像中自动提取车辆的号牌号码、颜色、品牌标识、车型等特征，按设定条件实现认定。3.1.12
噪声抑制 noise suppression
降低视频图像中的噪声干扰，提高图像质量。3.1.13
模糊图像处理deblur
对运动模糊及图像虚焦等造成的模糊图像进行还原处理，使图像更加清晰可辨。3.1.14
语义描述 video semantic descripting基于XML语言，对视频语义进行描述3.2缩略语
下列缩略语适用于本文件。
API：应用程序编程接口（ApplicationProgrammingInterface）CPU：中央处理器（CentralProcessUnit）DVI：数字视频接口（Digital Visual Interface）DVR：数字硬盘录像机（DigitalVideoRecorder）HDMI：高清多媒体接口（HighDefinitionMultimediaInterface）HTTP：超文本传输协议（HypertextTransferProtocol)IP：网络互联协议（InternetProtocol)LED：发光二极管（LightEmittingDiode)）NVR：网络视频录像机(NetworkVideoRecorder）SATA串行高级技术附件(SerialAdvancedTechnologyAttachment)）SDK：软件开发包(SoftwareDevelopmentKit）GA/T1154.1-2014
SVAC：安全防范监控数字视音频编解码（SurveillanceVideoandAudioCoding）USB：通用电行总线（UniversalSerialBus）VGA：视频图形阵列（VideoGraphicsArray）XML：可扩展标记协议（ExtensibleMarkupLanguage）4产品代码和编号
4.1产品代码
4.1.1产品功能分类代码
视频图像分析仪（以下简称“设备”）按照产品功能分类不同代码用两位阿拉伯数字表示，具体代码如下：
视频图像摘要：02；
视频图像检索：03；
一视图像人脸比对：04
一视颖图像增强和复原：05；
一视频图像语义描述：06。
4.1.2产品功能分级代码
某个分类的产品功能可按照基本功能和增强功能进行分级，分级代码用大写英文字母表示，具体代码如下：
基本功能：A级：
·-增强功能：B级。
4.1.3产品环境类别代码
设备按GB/T15211一2013中环境类别分为I、Ⅱ、Ⅲ，IV类。4.2产品编号
设备的功能编号由产品名称代码、产品功能分类代码、产品功能分级代码、产品环境类别代码组成。产品名称代码用\videoanalysisinstrument”英文首字母和“system”的首字母VAIS表示；产品功能分类代码用4.1.1中的数字表示，产品功能分级代码用4.1.2中的字母表示，具有多个功能的产品，不同功能之间的代码用“”分开。产品环境类别代码用4.1.3中的罗马数字表示。3
GA/T1154.1—2014
VAIS-OO-C
产品环境类别代码
产品功能分级代码
产品功能分类代码
产品名称代码
示例：具有视频图像摘要（功能等级为基本功能）和视频图像检索功能，产品环境类别为Ⅱ类的视额图像分析仪，表示为：VAIS-02A/03-。
4.3设备功能组成框图
设备功能组成框图如图1所示，图中的虚线框为可选功能模块，视额图像分析仪应至少包含其中一个可选功能模块。
视频图像及数据采集
结果显示
数据输出
视频编解码
视频图像分析仪设备功能组成框图图1
5技术要求
5.1外观和结构
5.1.1外观要求
机交互
设备表面不应有明显的凹痕、划伤、裂缝、变形和污渍；表面应色泽均匀，不应有起泡、龟裂、脱落和磨损现象：金属零部件不应有锈蚀：文字标识应清晰、完整。5.1.2结构要求
设备外壳应有足够的机械强度和刚度，其防护能力应符合GB4208--2008中IP20的规定。5.2设备硬件要求
5.2.1硬件应进行可靠性、维修性、易用性、软件兼容性、安全性和电磁兼容性设计。设计系列化产品，4
应遵循系列化、标准化、模块化和兼容性的原则，并应符合相应的国家标准。GA/T1154.1—2014
5.2.2硬件应具有可扩展性，特别是可扩充多媒体部件，并易于维修。其CPU配置、总线速度、存储器容量、输入输出接口控制、联动控制、网络接口等，应在产品标准中明确规定，产品功能应与说明书相符合。
5.3设备软件要求
5.3.1应用软件应有明确的版权说明，对同一系列产品的应用软件应遵循系列化、标准化、模块化，中文界面和兼容的原则。
5.3.2配置的系统软件和应用软件的种类、功能及使用范围，应在产品标准中明确规定，产品功能应与说明书相符合。
5.3.3设备的文档、中文信息处理（字符集、汉字字型、汉字输人法、汉字字库）和软件备案号等应符合GB/T9813—2000中4.1.5～4.1.7的要求。5.3.4设备应提供开放的应用程序开发接口（API），以支持用户特色的应用开发或定制功能。5.4物理接口要求
5.4.1外部显示接口
设备应具有外部显示接口，连接口宜采用VGA、DVI、HDMI等接口。5.4.2网络接口
设备应至少具有1个1000BASE-T以太网口，连接口应采用RJ45接口方式。5.4.3存储介质接口
设备应具有移动存储介质接口，连接口宜采用SATA，USB2.0及以上接口等接口。5.5功能要求
5.5.1状态提示
设备应具有是否正常供电、正常工作、故障等相应状态提示功能。5.5.2自检
设备应具有对自身工作是否正常的检查功能。自检内容应在产品标准或产品说明书中规定。5.5.3恢复出厂设置
设备应具有出厂初始参数的恢复设置功能。5.5.4视频解码
设备应支持安防监控视频存储或传输解码技术要求的H.264、SVAC、MPEG-4等一种或多种压缩标准的AVI、MP4等视频文件的解码，视频格式应支持CIF、4CIF、D1、720P、1080P等分辨率。5.5.5存储
设备应支持将处理后的视频、图片及描述数据保存至存储介质中，存储空间应与设备的总资源相适应。存储格式、压缩码流等应在企业标准中明确规定，并在产品的技术文件中明示。5
GA/T1154.1-2014
5.5.6视频回放
设备应支持回放记录在存储介质上的视频信息。应支持对视频的多面面播放、单顿、快进、快退、暂停、截图等操作。
5.5.7采集功能
设备应支持以离线或在线方式采集视颖图像及数据资源，应符合以下要求：应支持视频文件、图片文件及数据的导人或视频流的接人；a)
b）应支持多个视频图像的并行导人，具有对导人操作实施暂停、取消、恢复等功能，具有导人进度和导人失败的提示功能；
应支持视频图像导人任务和视频图像分析任务同时进行；宜支持接人NVR，DVR或第三方监控平台的视频图像具有实时在线采集的设备应支持接人d)
符合GB/T28181协议的NVR，DVR或监控平台的视频图像；宜支持以HTTP、FTP等标准协议或私有协议的方式导人媒体文件。e)
5.5.8视频图像分析功能
基本要求
设备应支持以下一种或多种功能：视频图像摘要处理；
视频图像检索处理；
视频图像人脸比对处理；
视频图像增强和复原；
视频语义描述：
5.5.8.2视频图像摘要处理
具有视频摘要功能的设备应支持：任务处理；
状态显示；
任务优先级选择；
案、事件管理功能；
可回潮运动目标原始视频；
播放过程中可在同一场景显示不同时间段出现的运动目标；摘要叠加度可调；
可在摘要播放过程中显示运动目标出现的时间点信息；h)
摘要视频可导出备份。
视频图像检索处理
视频图像检索处理基本要求
5.5.8.3.1
设备应至少支持以下一种功能：a）人的检索；
b）车辆的检索；
c）运动物体的检索。
5.5.8.3.2
人的检索
具有人的检索功能的设备应支持：对于人脸的检测；
对于人体形状，服饰颜色、纹理等一种或多种特征的检索；b)）
对于人的异常行为的检索。
5.5.8.3.3车的检索
5.5.8.3.3.1
机动车检索
具有车辆检索功能的设备应支持：对于机动车车牌的检索：
对于机动车车身色，车标，车型等一种或多种特征的检索；b)
GA/T1154.1-2014
对于机动车辆的异常行为的检索（如闯红灯、不按车道行驶、压线、违停等行为）。c
5.5.8.3.3.2
非机动车检索
具有车辆检索功能的设备宜支持：a）对于非机动车辆的分类：
对于非机动车辆异常行为的检索。b)
5.5.8.3.4运动物体的检索
具有运动物体检索功能的设备应支持：a）对于运动物体的颜色、纹理等特征的检索；b）对于运动物体的滞留、移除等异常行为的检索。5.5.8.3.5检索条件
设备应支持：
a）以文字为条件进行搜索，文字描述机动车、非机动车、人的特征信息的生成部分；b）以图片为条件进行搜索，指定图片路径等。检索比对结果展现
5.5.8.3.6
设备应支持：
对检索比对结果的缩略图显示：a
比对结果按时间、相似度等方式排序；b)
对检索结果缩略图片的优化处理及导出备份；c
根据检索结果链接到原视频回放或图片查看。d)
视频图像人脸比对处理
具有人脸比对处理功能的设备应支持：a）人脸检测；
b）人脸识别；
c）人脸比对。
GA/T1154.1—2014
5视频图像增强和复原
设备宜具有视频图像增强和复原处理能力。具有图像增强和复原功的设备，应至少支持以下种功能：
a）雾天、雨天，雪天等条件下图像的噪声抑制或增强：b）模糊处理；
图像超分辨率重建
d）对比度、低照度、宽动态增强；图像球面畸变等几何校正；
抖动、偏色校正等处理。
视频语义提取和描述
具有视频语义提取和描述功能的设备，应至少支持以下一种功能：背景或场景描述；
b）区域描述；
c）物体或目标特征描述；
d）运动目标轨迹描述：
目标密度、数量估计：
运动目标行为描述；
事件描述等。
数据输出
5.5.9.1输出类型
设备应支持输出视频、图片或其他描述数据等。支持输出视频的设备应支持输出原始视频、增强视频或摘要视频。
5.5.9.2输出视频格式
原始视频应与原视频格式保持一致。增强、摘要视频应符合H.264或SVAC编码标准。5.5.9.3输出图片格式
图片数据应符合JPEG编码标准。5.5.9.4输出描述数据格式
描述数据宜采用XML的方式封装，或采用SDK的方式封装，宜具有微软Excel(或金山WPS、永中Office)电子表格报表输出。
5.5.10参数设置、设备控制和升级设备应提供用户界面和二次开发接口，实现远程配置或本地配置功能，包括参数设置、设备控制、和软件升级。
设置参数应包括：设备的网络地址、处理参数等。设备控制应包括：开始/停止控制、设备状态获取等。8
