【YY医药标准】 nbsp; 平端蝶形螺钉

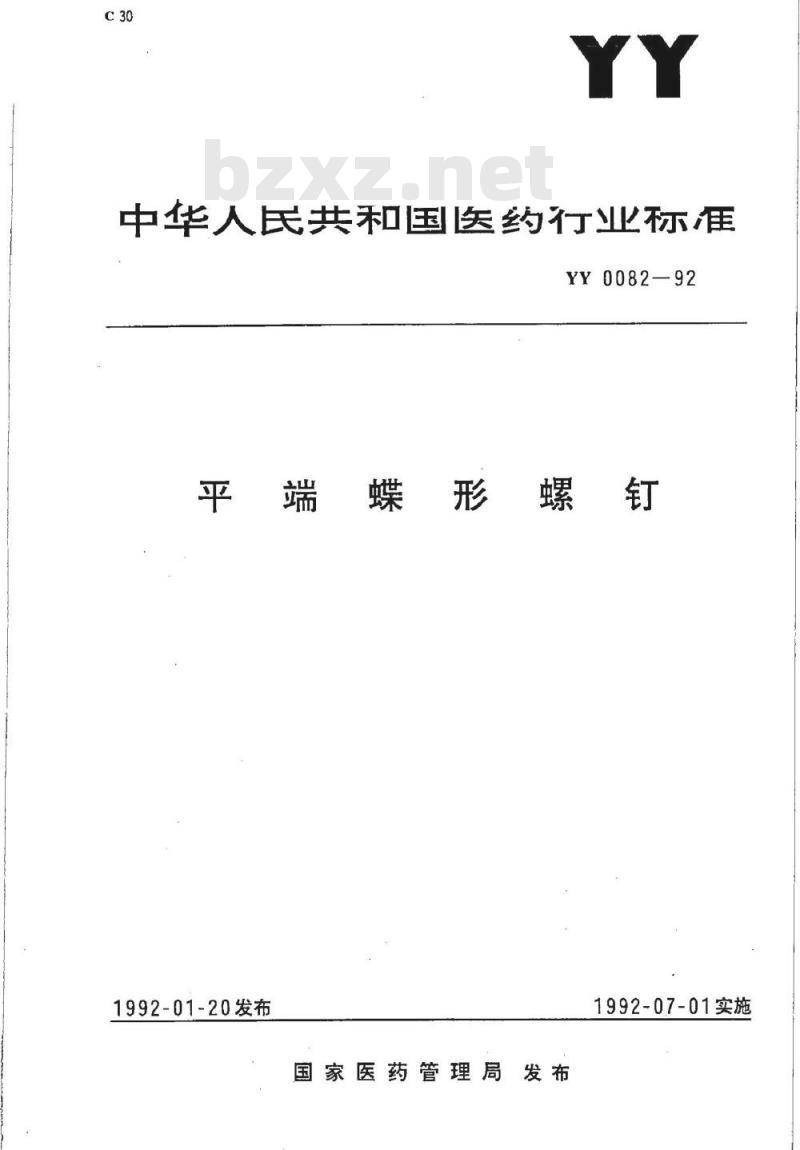

中华人民共和国医约行业标准
YY0082-92
平端蝶形螺钉
1992-01-20发布
国家医药管理局发布
1992-07-01实施

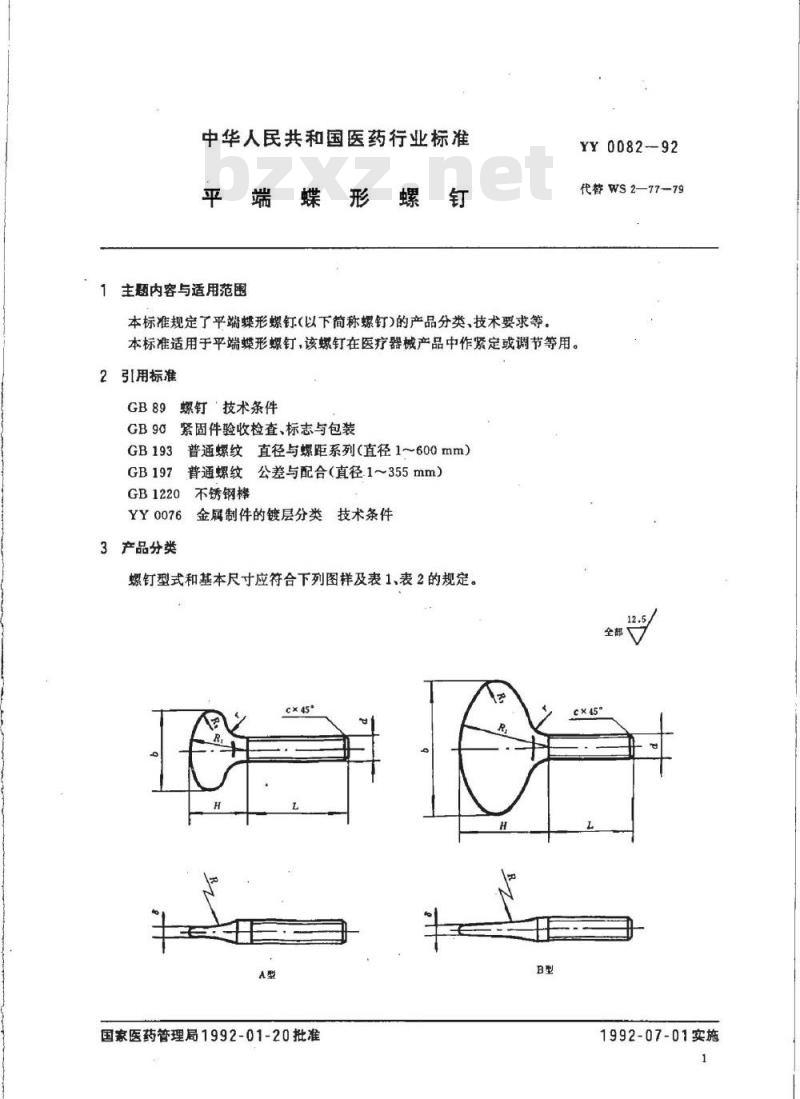

中华人民共和国医药行业标准
平端蝶形螺钉
主题内容与适用范围
本标准规定了平端蝶形螺钉（以下简称螺钉)的产品分类、技术要求等。本标准适用于平端媒形螺钉，该螺钉在医疗器械产品中作紧定或调节等用。2引用标准
螺钉技术条件
紧固件验收检查、标志与包装
GB193普通螺纹直径与螺距系列（直径1~600mm）普通螺纹公差与配合（直径1~355mm）GB197
GB1220不锈钢棒
YY0076
金属制件的镀层分类
技术条件
3产品分类
螺钉型式和基本尺寸应符合下列图样及表1、表2的规定。B型
国家医药管理局1992-01-20批准YY0082-92
代替WS2—7779
1992-07-01实施

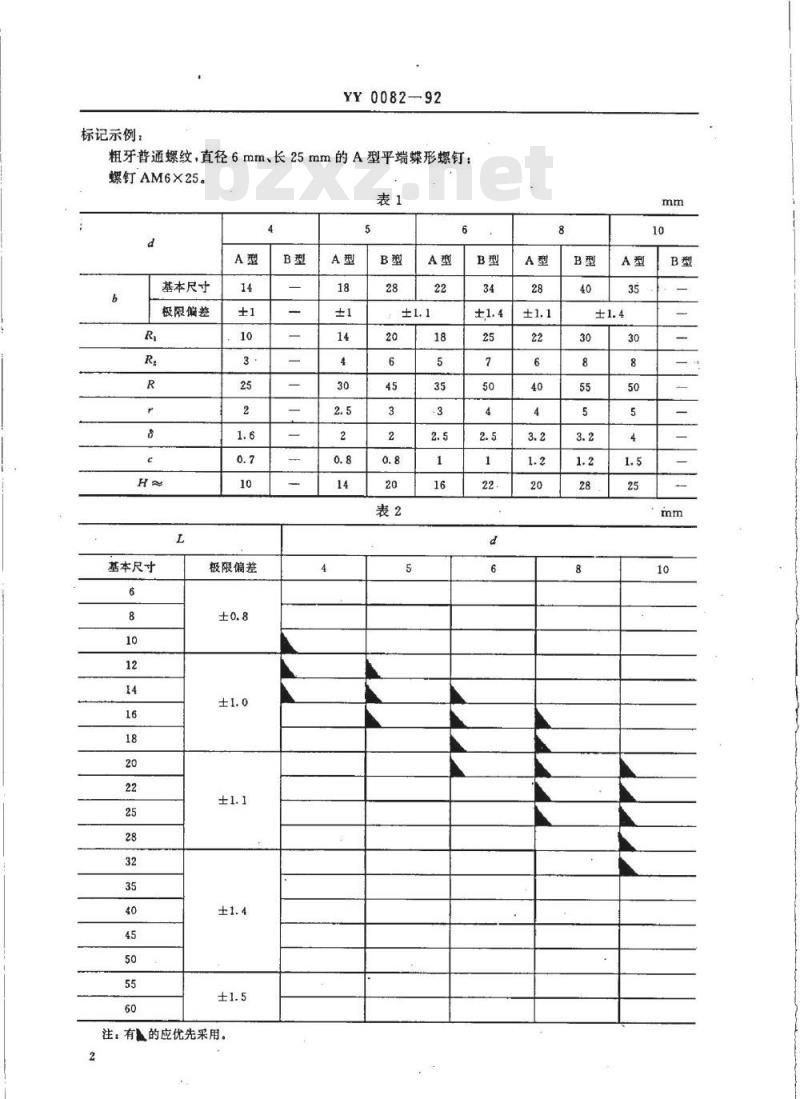

标记示例：
YY0082—92
粗牙普通螺纹，直径6mm、长25mm的A型平端蝶形螺钉：螺钉AM6X25。
基本尺寸
极限偏差
基本尺寸
极限偏差
注，有的应优先采用。

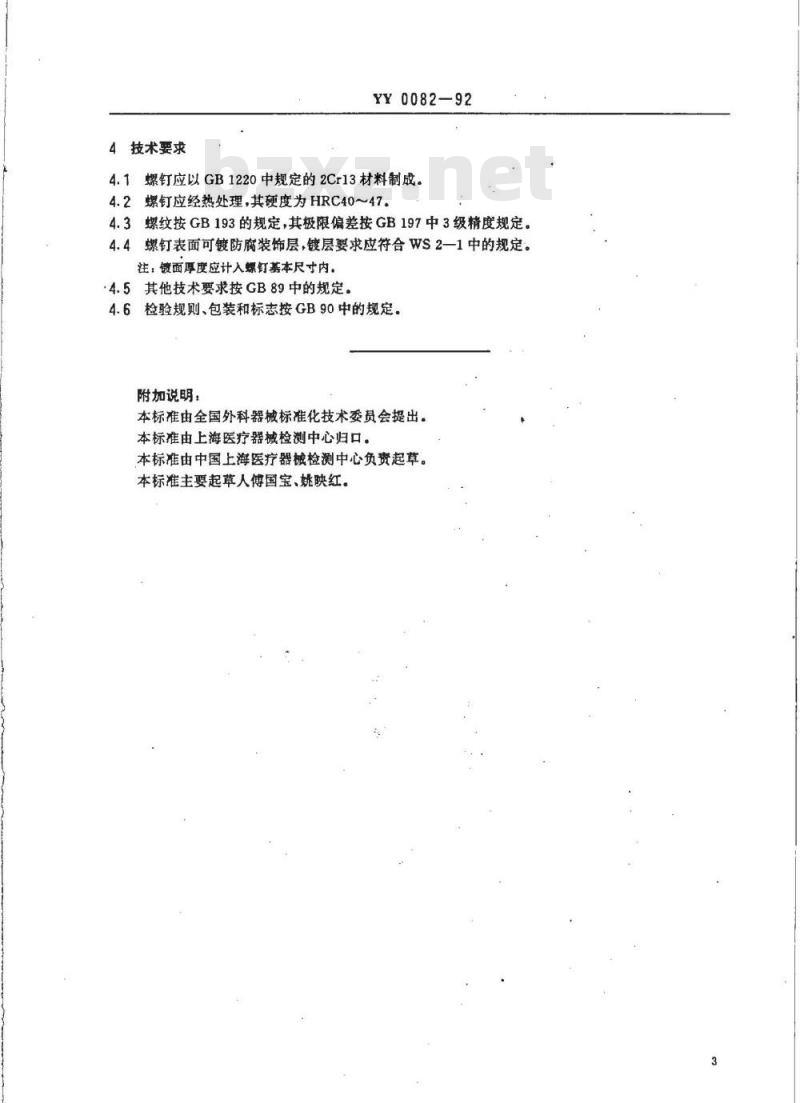

技术要求
YY0082-92
4.1螺钉应以GB1220中规定的2Cr13材料制成。4.2螺钉应经热处理，其硬度为HRC4047。4.3螺纹按GB193的规定，其极限偏差按GB197中3级精度规定。4.4螺钉表面可镀防腐装饰层，镀层娶求应符合WS2—1中的规定。注：镀面厚度应计入螺钉基本尺寸内。4.5其他技术要求按GB89中的规定。4.6检验规则、包装和标志按GB90中的规定，附加说明，
本标准由全国外科器械标准化技术委员会提出。本标准由上海医疗器械检测中心归口。本标准由中国上海医疗器械检测中心负宽起草。本标准主要起草人傅国宝、姚映红。3

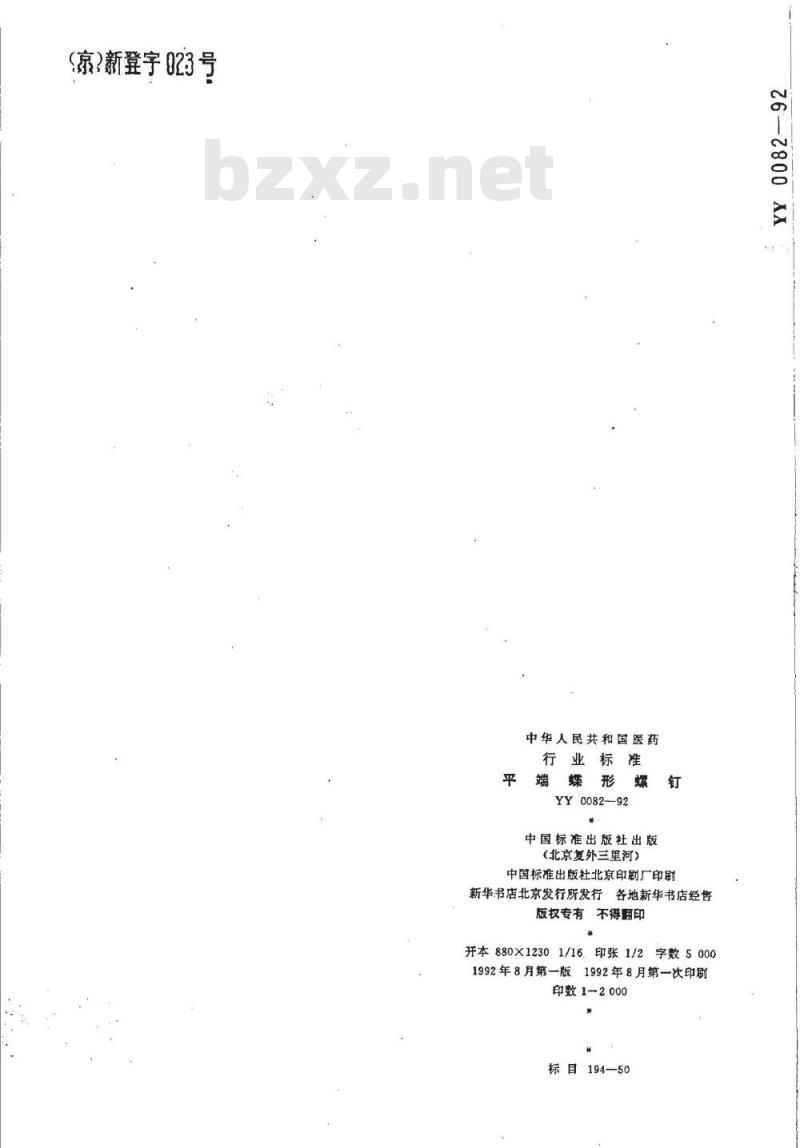

(京）新登字023号
中华人民共和国医药
行业标准
平端蝶形螺www.bzxz.net
YY0082-92
中国标准出版社出版
（北京复外三望河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16.印张1/2字数50001992年8月第一版1992年8月第一次印刷印数1-2000
标目194-—50
二2800
