中华人民共和国通信行业标准
YD/T 10221999
同步数字体系（SDH)设备功能要求Requirement of synchrorous digital hierarchy(SDH)equipment function
1999-07-13发布
中华人民共和国信息产业部发布1999-12-01实施
YD/T 10221999

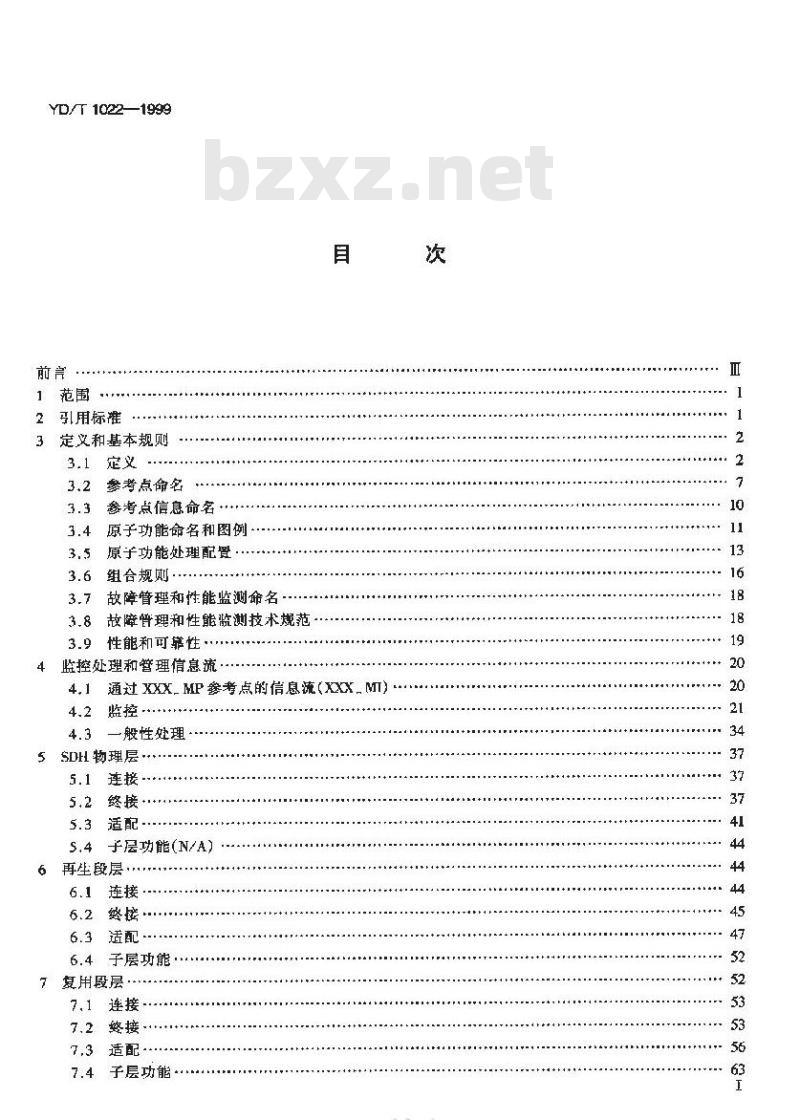

2引用标准
定义和基本规则
3.2参考点命名
3.3参考点信息命名
3.4原子功能命名和图例
3.5原子功能处理配置
组合规则
故障管理和性能监测命名
故障普理和性能监测技术规范
性能和可靠性·
监控处理和管理信息流
通过XXX_MP鑫考点的信息流（XXX_MT）.监控
一般性处理
SDH 物理层
5.2终接
5.3适配
S.4手层功能(N/A)
再生段层
6.2终接…
6.3适配--
6.4子层功能
复用段层
终接·
子层功能
KAOIKA

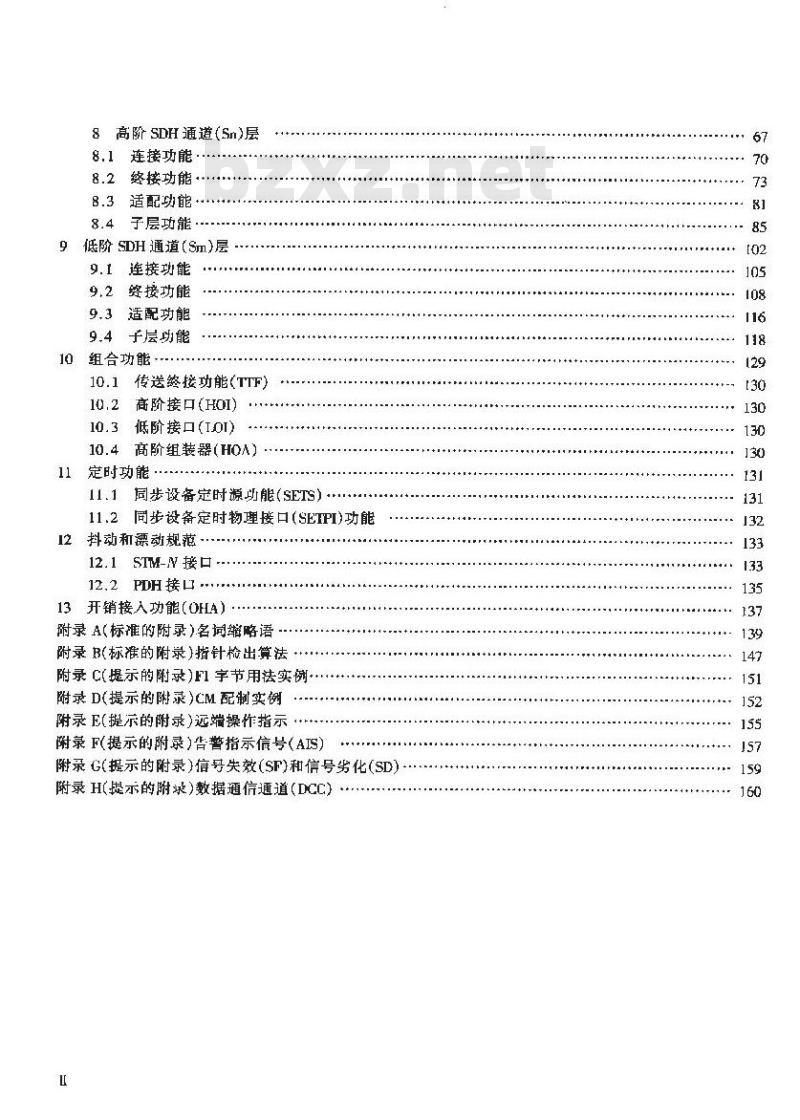

8高阶 SDH通道(Sn)层
8.1连接功能
8.2终接功能·
8.3适配功能
子层功能
9低阶 SDH 通道(Sm)层
连接功能
资接功能
9.3适配功能
9.4子层功能
10 组合功能
传送终接功能（TTF)
高阶接口(HOI)
10.3低阶接口(1:01)
10.4高阶组装器(HOA).
定时功能
11.1同步设备定时源归能(SETS)11.2同步设备定时物理接口(SETPI)功能12抖动和漂动规范·
12.1STM-N接口
12,2 PDH 接口 -
13 开销接入功能(OHLA)
附录A(标准的附录)名词缩略语
附录B(标准的附录)指针检出算法 +附录C(提示的附录)F1宇节用法实例·*附录D提示的附录CM配制实例
附录E（提示的附录)远端操作指示附录F(提示的附录）告警指示信号（AIS)附录G(提示的附录)信号失效(SF)和信号劣化(SD)附录H提示的附求)数据通信通道(DCC)67
YD/T 10221999

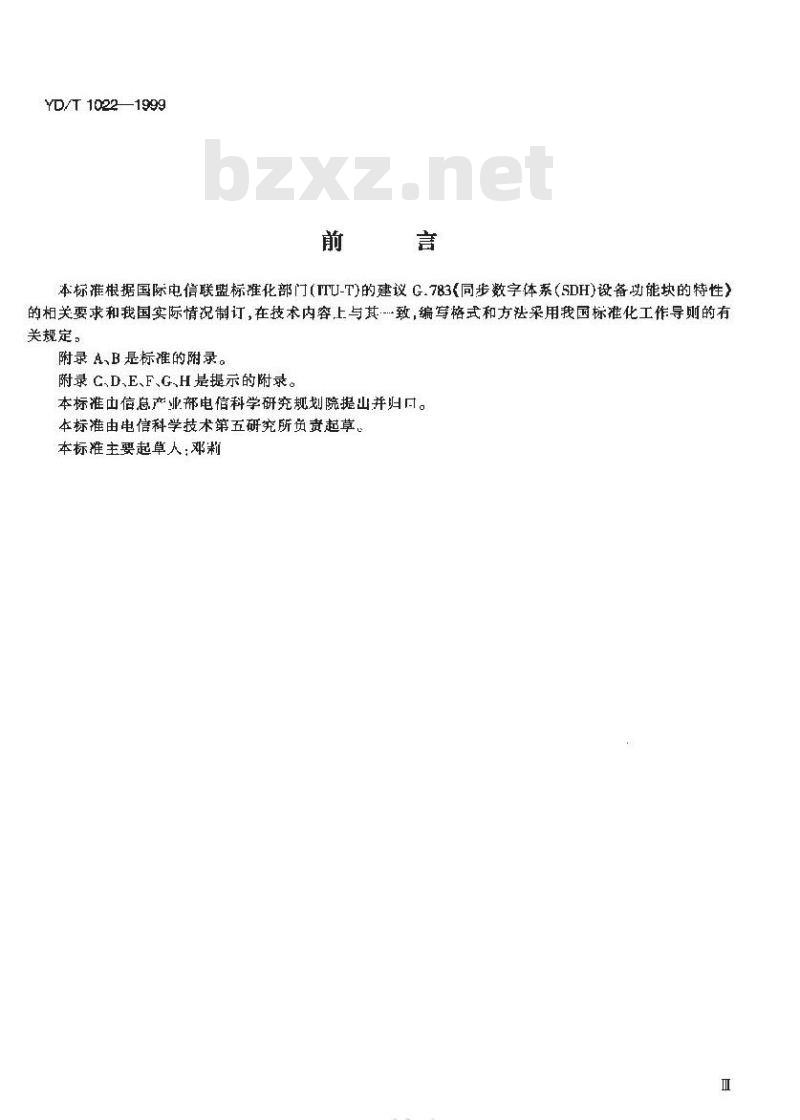

本标准根据国际电信联盟标化部门(TTU-T)的建议G.783(同步数字体系(SDH)设备功能块的特性）的相关要求和我国实际情况制订，在技术内容上与其致,编写格式和方法采用我国标准化工作导则的有关规定。
附录 A、B是标推的附录。
附录 C、D、E、F、G、H是提示的附录。本标准山信息产业郝电信科学研究规划院提山并归口。本标准由电信科学技术第五研究所负责起草。本标推主要起草人：邓莉
YKAONIKAa

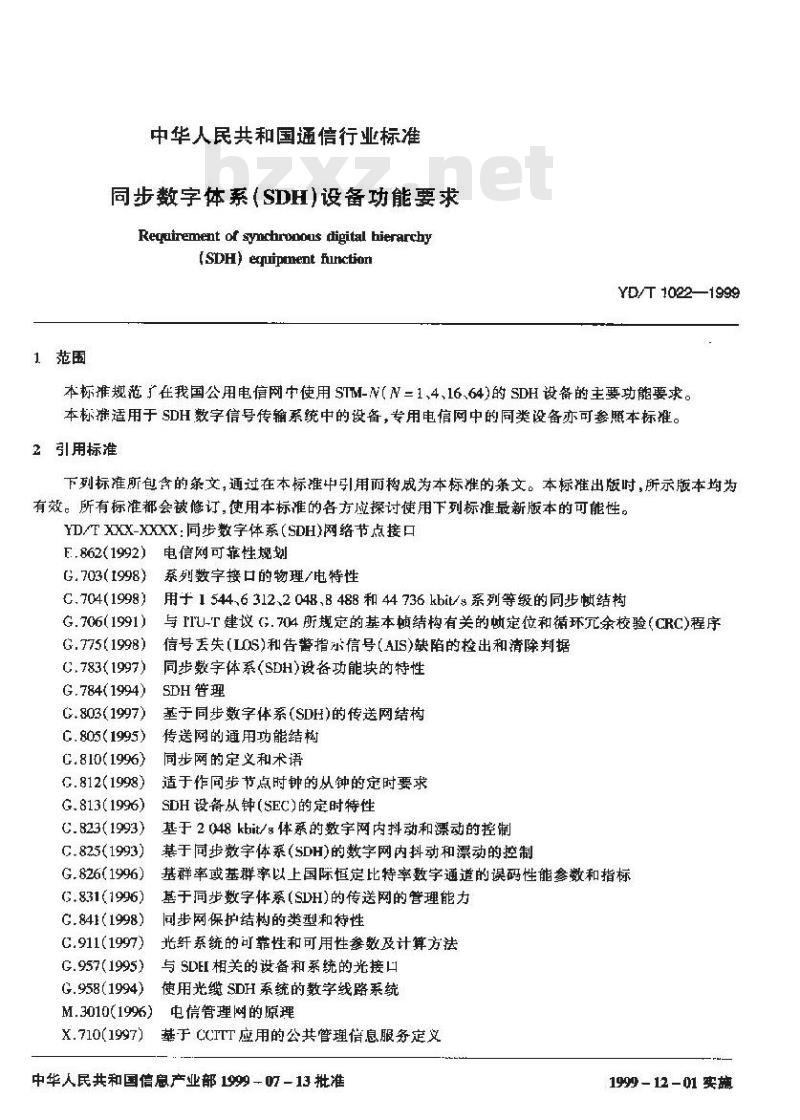

1范围
中华人民共和国通信行业标准
同步数字体系（SDH)设备功能要求Reqairement of synchronous digital hierarchy[SDH)ecquipmentfunction
YD/T 1022—1999
本标准规范广在我国公用电信网中使用STM-W(W=1、4、16、64)的SDH设备的主要功能要求。本标推适用于SDH数字信号传输系统中的设备，专用电信网中的同类设备亦可参照本标准。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。YD/T XXX-XOXXX：同步数字体系（SDH)网络节点接口E.862(1992）电信网可靠性规划G.703(1998)
C.704(1998)
G.706(1991)
G.775(1998)
G,.783(1997)
G.784(1994)
G.803(1997)
G,805(1995)
C. 810(1996)
C.812(1998)
G.813(1996)
C. 823 (1993)
C.825(1993)
G.826(1996)
G.831(1996)
G.841(1998)
C.911(1997)
G.957(1995)
G.958 (1994)
M.3010(1996)
X.710(1997)
系列数字接口的物理/电特性
用于1544.6312、2048,8488和44736kbit/系列等级的同步顿结构与IIU-T建议G.704所规定的基本恤结构有关的恢定位和循环余校验（CRC)程序信号去失(LOS)和告警指示信号(AIS)缺陷的检出和清除判据同步数字体系(SDH)设备功能块的特性SDH 管理
基于同步数字体系(SDH)的传送网结构传送网的通用功能结构
同步网的定义和术语
适于作同步节点时钟的从钟的定时要求SDH设备从钟（SEC)的定时特性
基于2(48kbit/s伴系的数字网内抖动和漂动的控制基于同步数字体系(SDH)的数字网内抖动和漂动的控制基群率或基群率以上国际恒定比特率数字通道的误码性能参数和指标基于间步数字体系(SDH)的传送网的管理能力同步网保护结构的类型和特性
光纤系统的可靠性和可用性参数及计算方法与SDEI相关的设备和系统的光接口使用光续SDH系统的数字线路系统电信管理网的原理
基于CCTTT应用的公共管理信息服务定义中华人民共和国信息产业部1999－07-13批准1999 - 12 - 01 实施
3定义和基本规喇
3.1 定义
3,1.11+1(保护)体系
YD/T 1022—1999
1+1 保护体系有一个常规业务信号、一个工作的 SNC/路径、一个保护 SNC/路径且固定桥接。在源端，常规业务信号被永久性地桥接在工作和保护SNC/路径。在宿端，从两个SNC/路径中选出较好的那个常规业务信号：
由于屋固定桥接，1+1体系不能提供末加保护的额外业务信号，3. 1.,2 1: n(保护)体系(n21)
1：体系有几个常规业务信号，几个工作邻C路径和一个保护路整。它邮以有一个额外的业务信号。
在工作SNC/路径上的信号是常规业务信号。在保护SNC/路径上的信号可以是这些常规业务信号之一，也可以是一个额外的业务信号，或者无效信号（例如全1信号测试信号、常规业务信号之）。在源端，这些信号一被连接至保护SNC路径，在宿端，常规业务信号从工作SNC/路径中选取。当在工作SN/路径上已检出缺陷情况或处在某些外部指令的影响下它所传送的信号会被桥接至保护 SNC/路径，在宿懒，该信号从保护 SNC/路径中选出来替代原工作SNC/路径。
3.1.3 接人点(AP)
一种参考点在该点“适配源功能”的输出与“路径然接源”的输人相连，或“路径懿接宿”的输出与“适配宿功能\的輪人相连。“接人点\的特性可由通过它传递的客户层适配“特征信息“来表征。双向“接人点”由相关的逆向对构成，
3.1.4接人点识别符(APId)
一种特定格式的标识符，它可以表征接人点的唯一性，可利用它来成功建立通道。3.1.5有效路径/通道/段/SNC/NC可由保护选择器选敢信号的那些路径/通道SN心/NC。3.1.6适配功能（A)
-种使服务层与客产层的要求相适配的“传送处理功能”。3.1.7 适配信息(AI)
通过接入点AP的信息。
3.1.8管理单元(AU）
提供高阶通道层与复用段层之间适配的信息结构。3.1.9管理单元组(AUG)
在STM净莅中占用规是的周定位置的个或多个管理单元。3.1.10告警
人可观察到的一种指示，该指示提醒人发生了失效情况（检测到故障），通带给出故障的严重程度。3.1.11 全*1\
适配或特征信息的全部内容被置为逻辑“1\3.1.12 异常
在某项实际特性与理想特性之间可观察到的最小差异。发生单个异常对执行所要求功能的能力不造成影响。这些异常用丁性能监测(PM)处理和缺陷检出的输人。3.1.13原子功能
一种功能，若将其分为更简单的功能就不再是对数字传输体系给出的唯一定义。因此，从网络的观点来君它是不可再分的。在每个网络层定义了下面的原子功能：2
TKAONIKAca
YD/T1022—1999
一双向路径终接功能（_TT)、路径整接源功能（·_TF_So）、路径终接宿功能（.TT_Sk)和连接功能(_C);
在客户和服务层网络之间，定义了3种适配功能：适配宿功能-A.Sk）、适配源功能（ASo)和双向适配功能(A)。
3.1.14n阶管理单元告警指示（ALn-AIS）整个AU-n中包括AU-n指针全部为\1\。3.1.15激光器自动关闭（AI.S)
在再生段内出现缆线断裂的情况下自动切断本段内的发送器。3.1.16自动保护倒换（APS）
利用MSOH、HOPOH或LOPOII中K字节所载送的控制信号，将介于且包括两个MS-TT、Sn-TT或SmTT功能间的信号从失效的工作路径/SNC自动地倒换到保护路径/SNC且随后可复原。3.1,17 基本功能
由原子功能组合而成的通用功能。3.1.18双向路径/连接类型
通过传送网的双向路径/连接。
3.1.19双间（保扩)倒换
当一个方向出现故障时，受影响和未受影响的两个方向（包括路赖，子网连接等)都进行倒换。3.1.20比特间插奇偶校验(BIP)
一种误码监视于段。BIP-X采用偶校验时,X-比特的码组出发送设备的特定部分产生，使得该码组的第.比特能够对所覆盖部分的所有X-比特序列中的第一比特进行偶校验，第二比特能够对所疆盖部分的所有X-比特序列中的第二比特进行偶校验，以此类推。偏校验通过设定BP-X比特产生，因而信号的每个监测部分均有偶数个1。被监视部分由信号覆盖部分X一比特序列中的同一位置上的所有比特组成，包括BIP-X。3.1.21广播连接类型
把输人CP连接至一个以上的输出CP。3.1.22特征信息（CI）
穿过CP或TCP的信息。
9.1.23客户/服务层
任何两个相邻的网络层均按客/服务者关系和联系。每个传送层都间上一层提供传送，同时又使用来至下一层的传送，提供传送的层称为服务层，而使用传送的层则称为客户层，3.1.24连接
一种能在“连接点”间透明地转移信息的“传送实体”。3.1.25连接功能(C)
内的一种原于功能，如果存在着连接性，它转接原子功能组之间的信息项集合，它不改变该信息项集合的各个项，尽管它可以终接任何倒换协议信息月改变它。输人与输出之间的任何连接性限制后面会说明。3.1.26连接矩阵(CM)
连接矩阵足一种适当规模的矩阵，它描述将TPC或IIPC功能一侧的VC-n分配给另一侧VC-n的连接图案及反方向的连接图案。
3.1.27连接点（CP）
一种参考点，即路径终接源或连接的输出到另一连接输人的分界点，或连接的输出到路径终接宿或另-连接输人的分界点。连接点由通过该点的信息表征。双问连接点出一对反向连接组合构成，注：在信模型中，连接点称为连接终接点(CTP)。3.1.28 叶并
服务层路径到给客户层连接的分配，它确保在下--次分配之前使每个服务层路径均填满。归并可把3
YD/T 1022—1999
部分填充的服务层路径的数量减少到最低限度，因此，它可最大限度地增大填充系数。这样就能把若千部分填充的VC-4通道合并为单个的满填充的VC-4，3.1.29公用管理信息服务单元（CMISE)一种特殊应用的服务单元，提供公用管理倍息服务。3.1.30复合功能
代表一层或几层内的原子功能集合的功能。例！某-~层内几个原子适配功能的组合（各服务者于一个客户层）就是复合适配功能。（复合）适配功能与层整接功能的组合也是复合功能。例2光段（0S），复用段（MS）和再生段（RS）层中的原子功能可组合成一个大的复合功能。复台功能简化了对设备的描述。标准化的复合功能赋予原子功能通用组合唯一的命名。3.1.31数据通信通路(LCC)
STM信号中有两条DCC通路;D1~D3构成192kbit/s通路，D4~D12构成576kbit/通路。DI~D3可在所有SDH网元接入，D4D12不能在再生器接入，D1~D3分配给SDH网元使用，D4~D12可作为通用的宽范围通信通道使用，用以支持包括非SDH应用的TMIN。3.1.32缺陷
出现异常的频案程度达到了妨碍执行所要求功能的承平。缺陷被用作PM、控制后续动作和确定故障原网的输入。
3.1.33解同步器
解同步功能平滑因解指针调整和VC净荷解映射在时域引起的定时缺口。3.1.34额外业务信号
可经由处于备用状态的保护路径/通道/段/SNC/NC传送的信号。3.1.35失效
故障持续时闻长到足以认为已丧失了执行所要求的某项功能的能力，就认为该项已失效；此时已检出故障。
3.1.36故障
敌障就是失去了实现所要求动作的功能。这不包括由于预防性维护、外部资源不足或计划内活动引起的无能为力的情说。
3.1.37故障原因
单个的干扰或故障可能导致多个缺陷的捡出。故障原因就是确认表产生问题的千扰或故摩的缺陷的相关过程的结果。
3.1.38功能
为数字传输体系（例如PDH、SDH)规定的·种处理过程，它作用于输入信息集，从雨产生赖出信息集。功能是按输出信息集与输入信息集特征土的差异进行分类。3.1.39疏导
服务层路径到客户层连接的分配，使性能相似或相关的客户层组合在一起。因而有可能按业务类型。目的地或保护类型将12等级（VC-12)的虚容器通道安排进特定的能进行相应管理的VC-4遵道。还能够按照相似的推则将VC-4通道安排进同步传送模块(STM-N)段。3.1.40拖延时间
从宣告信号失效或信号劣化到启动保护倒换算法的一段时间。3.1.41层
~种按连续等级系列描述传送网功能的概念；每层均独自参与其特征信息的产生和传递。3.1.42管理倍息(MT)
通过管理接人点的信号。
YKIKAa
3.1.43营理点(MP）
YD/T 1022—1999
一种参考点，即原子功能输出与网元管理功能的输入或者网元管理功能输出与原子功能输人的分界点。注：MP不是指TMN的Q3接口。
3.1.44 复用段(MS)
复用殿是介于包括两个复用段路径终接功能之向的路径。3.1.45复用段告警指示信号（MS-ALS）除STM-N RSOH外整个STM-N信号均为“1\3.1.46复用段远端缺陷指示(MS-RDI)用于向发送端回送指示，表明接收端检出轮人段有缺陷或收到了MS-AIS3.1.47复用段开销（MS0H)
终接于组装和拆分AUG处的复用段的开销，用于维护，性能和其它操作功能。3.1.48网络连接(NC)
由终接连接点之间的一系列连续的链路连接和/蚁子网连接组成的传送实体。3.1.49网元功能（NEF)
SDH实体的种功能，它支持基于 SDH 的网络传送服务，如复用、交叉连接、再生等。3.1.50网络节点接口(NNL)
在刚络节点处用于其它网络互连的接口。3.1.51不可回复(保护)操作
在不可回复操作中，当倒换请求终止时，传输信号(业务)不返同至T作SVC/脐径。3.1.52常规信号
经由保护路径/段/通遵/SNC/NC传输的信导。3. 1.53 开销接人(0HA)
DHA功能提供传输开销接人功能。3.1.54 通道
通道层中的路径。
3.1.55通道开销(POH)
整接于组装和拆分虚容器处的开销，用于通道性能、告警状态和其它操作功能的信息。3.1.56指针调整事件(FJE)
PJE是指针的 I或 D 比特反转,且伴随者表示频率调整的指计值的增域。3.1.57处理
表示动作或动作集的通用术语。3.1.58保护路径/通道/股/SNC/NC保护组中一部分被标记为“保护\的特定路径/通道/毅/SNC/NC。3.1.59 参考点
功能的分界点
3.1,60再生段(RS)
再生段是介下且包括两个再生段终接之间的路径。3.1.B1再生段开销(RSOH)
终结于再生段的开销错，用于定恢、维护以及性能和其它操作功能。3.1.62远端缺陷指示（RDI）
将路径终接宿功能检出的特征信息的缺陷状态同送给特征信息源网元的：-种信号。3.1.63远端误快指示（RFI)
将路径然接宿功能检出的特征信息误块检测代码违例的谁确值或含位取整值回送给特征信息源网元5
的一种信号。
3.1,64远端信息(RI)
通过 RP 的信息,例如 RDI 和 REI3.1.65远端点(RP)
YD/T 1022—1999
一种参考点，它是双向路径终接的路径终接宿功能的输出通往其路径终接源功能输人的分界点，用下向远传送信息。
3,1,66可复(保护)操作
在可向复操作巾，在倒换请求终止时，即当排除了工作/路径故障或清除了外部请求时，传输信号（业务)总是要倒换回(或保持在),工作 SNC/路径。3.1.67段
段层中的路径。
3.1.68服务者信号劣化（SSD)
在适配功能两CP点输出的信号劣化指示，3.1.69服务者信号失效(SSF)
在适配功能的CP点输出的信号失效指示。3.1.70信号劳化(SD)
指期相关数据已劣化的一种信号，其含义是劣化缺陷情况(dIEG)已生效。3.1.71信号失效（SF)
指期相关数据已失效的一种信号，其贪义是近端缺陷情况(不是劣化缺陷)已生效，3.1.72备用路径/通道/段/SNC
未被保护选择器选庭让信号从中通过的路径/通道/段/SNG。3.1,73子网络连接(SNC)
一种由穿过子网络的连接点之间的连接梅成的传送实体：3.1.74 监控- 未装载 VC
在支持传送串接连接时，是一个通道借号标记和串接连接监视字节全部为“0”，并具有有效P和通道限踪识别符以及有效通道状态的虚容器信号。在不支持传送串按连接时，是一个通道信号标记全部为“0”，并具有效BIP和通道取识别符以及有效通道状态的容器信号。3.1.75同步传送模块（STM)
用以支持在SDH中段层闻连接的信息结构。3.1.76电信管理网络(TIN)
用以获得各种类型的操作系统和/与电信设备之间的万连，以便用具有包括协议和消息的标准接门约定的体系结构来进行管理信息交换的体系结构。3.1.77终接连接点(TCP)
一种特殊的连接点，它是路径终接功能与适配功能或连接功能的分界点。注：在信息模型中,终接连接点称为路径终接点(TI1)：3,1.78 定时信息(T1)
通过TP的信息
3.1.79定时点（1F)
一种参考点，即何步分配层输出到适配源或连接功能输人的分界点，或者是适配宿功能的输出到同步分配层输人的分界点。
3.1,80 路径
一种在服务层中的传送实体，用它维持来自一个或多个客户网络层的特征信息在服务层接入点之间的完整性。
YKAKAa
3.1.81路径信号劣化（TSD)
YD/T 1022—1999
在终接功能的AP处输出的信号劣化指示3.1.82路径信号失效（TSF）
在终接功能的AP处输出的信导头效指示：3.1.B3路径终接以能(TT)
层内的一种原子功能，它产生、加人和监测有关适配信息的完整性和监控性的信息。3.1,B4路径踪迹识别符(TTI)
用该字节重复发送接人点拟别符，便接收器能够证实它和所要连接的发送器确实保持着连接。3.1.85网元(NE)转移时延
NE转移时延被定义为从信息比特到达NE输入端口到经由·-条无缺陷路径在同·个NE的输出端口出现所用的那段时间。
转移时延受下列因素影响：
一时隙交换；
在企部层中实际时钟频率的箱互关系；向步和解同步；
一通过NE的物理通道。
转移时延测量以秒为单位度昼，按最大和最小值来评价。3.1.86支路单元(TU-m）
提供商阶和低阶通道之间适配的信息结构。3.1.87m阶支路单元告警指示（TUm-AIS）整个TU-m中包括TU-m指针全部为\1\。3.1.88虚容器（VC-）
用以支持SDII中通道层连接的信息结构3.1,89工作路径/通道/段/SNC/NC保护组中一部分，被标记为“工作\的特定的路径/通道/段/SVC/NC。3.1.90未装载 VC
在支持传送串接连接时,是一个通道信号标记、通道跟踪识别符和串接连接滥概字节全部为“0”，并具有有效B的虚容器信号。在不支持传送串接连接时，是一个通道信标记和通道跟踪认制符全部为\O\,并且有有效 BTP的虚容器信号。3.1.91未定义比特
如果比特未被定义,就将其值置对逻辑“0\,或逻辑\1\。3.1.92未定义字节
如果字节未被定义,那么该字节就包含8个未定义比特。3.1.93单向路径/连接类型
通过传送网的单方向的路径/连接。3.1.94单向（保护)倒换
当一个方向山现故障时(即故障只影响到·个方向时),只例倒换受影响的传输方向。3.1.95复原等待时间
失效路径/连接从排除故障到可乘新用来传送常规业务信号和/或从中选出常规信号所必需花费的那毁时间。
3.2参考点命名
标谁中定义的原了功能位丁假定存在着信息的固定参考点之，也就是说在给定的参考点总是存在特定类型的信息。功能模型中有几种不同类型的参考点，其中包括下列所用功能的参考点：7
传输信号：
管理信息：
定时参考：
DCC通路：
间步状态消息；
用户开销宁节。
YD/T 1022—1999
其中的某些参考点是用单个大写字母命名，通常后接若干被用作参考的参考点类型标称，这些参考点是：
楚时参考
DCC通路
同步状态消息
一用户开销字节
3.2.1传输参考点
个传输参考点的名称甚由一个传辅居名称，后接一个下判线，再后接让或CP组成的;后接AP或是 P取决于该参考点接人点(AP),还是连接点(CP)。接人点上的信息是一个已把客户信号映射在其中的信号，但它不包含给层的全部开销信息：连接点工的信息是一个包含全部开销的信号。接人点位于适配功能的服务者侧和然接功能的客户侧。连接点位于适配功能的客户侧和终接功能的服务者侧（见图1)。因此,传输参考点的命名是按下面的语法构成的：<传输参考点名称=（层名称）_STM-n 电气段(n =1)
STM-n 光段(n = 1,4,16.64)
STM-n 再生段( n = 1,4,16、64)SIM-n 复用段(n = 1,4,16,64)
高阶通道（n=4)
高阶通道，采用符合附件D/G,707(选项2)TCM定义的申接连接子层高阶通道，采用符合附件C/C.707（选项1)TCM定义的串接连接子层低阶通道（m12,3)
低阶通道，串接连接子层（m=12,3）用于同步的 FIIH 数据(对于 2Mbit/s,9 =12)FDH用户数据(对于 2Mbit/s,9 =12;对于 34Mbit/s,9 =31;对于 45Mbit/6,4=32;对于 140Mbit/s,9 =4)。
FDH 电气段(对于 2Mbit/s+9 =12;对于 34Mli/白,4 =31;对于 45Mbit/s, 9 =32;对于140Mbit/s, 9 = 4)。
例如 2 Mit/电接口上的信号被复用成一个光 STM-1,依照本标准功能模型的进程其参考点依次为：E12. CP-+F12- AP-+P12x. CF-S12- AP-+S12 CP-+S4- AP-S4 CF-+M51 AP-→MS1 CF+RS1 - AP-RS1 - CP--0S1- AP→0S1- CP
3.2.2管理参考点wwW.bzxz.Net
管理参考点在相关功能名称之后直接命名：<管理参考点名称》=（功能名称）MP如用于 OS_ TT 功能的管理参考点被命名为 (S_ TT_ MP。3.2.3 定时参考点
定时参考点在相关层名称（见图1)之后直接命名：g
KAOIKA
