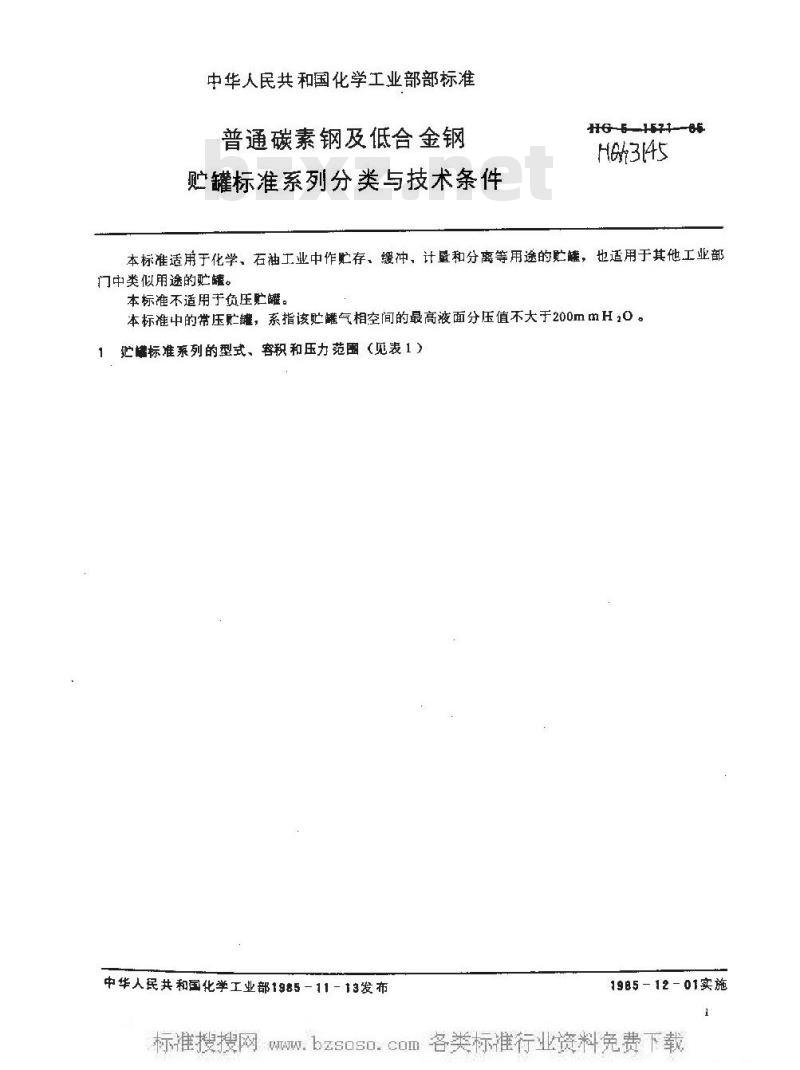

中华人民共和国化学工业部部标准普通碳素钢及低合金钢
贮罐标准系列分类与技术条件
157186
He1345
本标准适用于化学、石油工业中作贮存、缓冲，计置和分离等用途的贮醛，也适用于其他工业部门中类似用途的贮罐。
本标准不适用于负压贮罐髓。

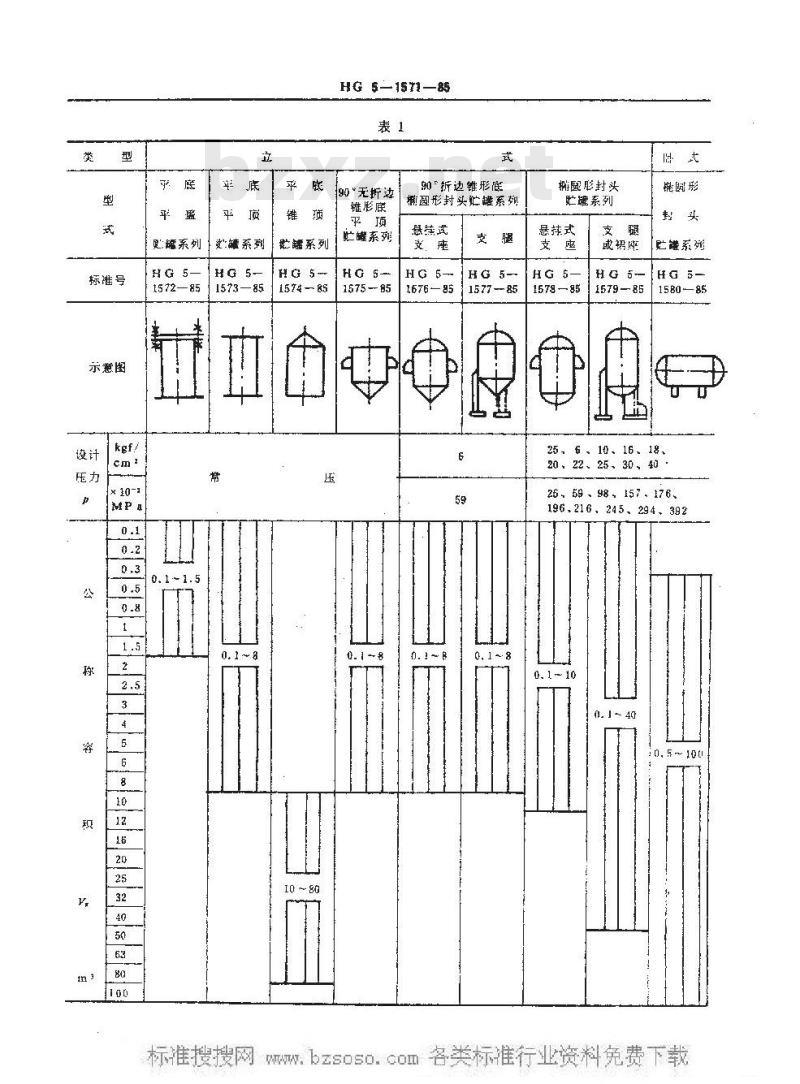

本标准中的常压贮罐，系指该贮罐气相空间的最高液面分压值不大于200mmH20。贮尴标准系列的型式、容积和压力范围（见表1）中华人民共和国化学工业部1985-11-13发布1985-12-01实施
标准号
示意图
×10-2
更罐系列
1572—85
双罐系列
157385
粒镭系列
1574 85
HG 5-1571-85
90*无折边
锥膨底
忙醒系列
1575--5
抑“折边锥形底
椭画形封头贮罐系列
感燕式
HG 5--
167685
HG 5--
1577 85
挪愿形封头
旺罐系到
悬挂式
157885
或扭座
157985
本中中中康心心
能鼠形
冠雄系死
1580-85
25,6、10、16、18、
20、22、25、30、40bzxZ.net
25.59、98、157.176、
196、216，245、294、392

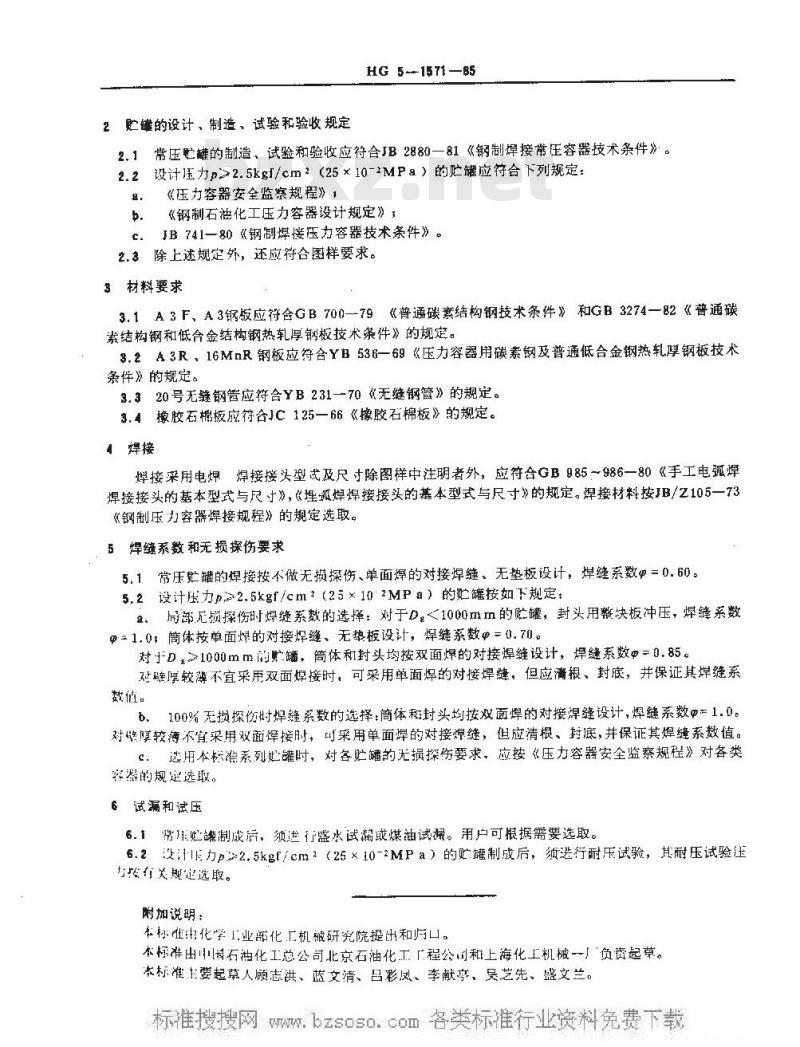

m.2、贮键的设计、制造、试验和验收规定HG 5--1571—B5
常压忙罐的制造、试验和验收应符合JB2880一81《钢制焊接常压容器技术条件》。2.1
设计压力p2>2.5k1/cm2（25×10-2MPa）的贮罐应符合下列规定：2.2i
《压力容器安全监察规程》1
《钢制石油化工压力容器设计规定》3JB741—80《钢制焊接压力容器技术条件》。c.
除上述规定外，还应符合图样要求。2.3
3材料要求
3.1A3F、A3钢板应符合GB700—79《普通碳素结构钢技术条件》和GB3274—82《普通碳素结构钢和低合金结构钢热轧厚钢板技术条件》的规定。3.2A3R、16MnR钢板应符含YB536—69《压力容器用碳素钢及普通低合金钢热轧厚钢板技条件》的规定。
3.320号无缝钢管应符合YB231—70《无缝钢管》的规定。3.4橡胶石棉板应符合JC125一66《橡胶石棉板》的规定。4焊接
焊接采用电焊焊接接头型式及尺寸除图样中注明者外，应符合GB985~986—80《手工电弧焊焊接接头的基本型式与尺寸》，《埋孤焊焊接接头的基本型式与尺寸》的规定。焊接材料按JB/Z105一73《钢制压力容器焊接规程》的规定选取。5焊缝系数和无损探伤要求
5.1常压贮罐的焊接按不做无损探伤、单面焊的对接焊缝、无垫板设计，焊缝系数=0.60。5.2设计压力p2.5kgf/cm（25×10zMPa）的贮罐按如下规定：a、局部元损探伤时爆缝系数的选择：对于D，《1000mm的贮罐，封头用整块板冲压，爆缝系数?1.0；筒体按单面焊的对接焊縫、无垫板设计，焊缝系数单=0.70。对D，≥1000mm的贮，筒体和封头均按双面焊的对接焊缝设计，焊缝系数=自.85。对壁厚较游不宜采用双面焊接时，可采用单面焊的对接焊缝，但应清根、封底，并保证其焊缝系数值。
b，100%无损探伤时焊缝系数的选择：筒体和封头均按双面焊的对接焊缝设计，焊缝系数?=1.0。对厚较薄不宜采用双面焊接时，叫采用单面焊的对接焊缝，但应清根、封底，并保证其焊缝系数值。c：邀用本标准系列贮罐时，对各贮罐的无损探伤要求，应按《压力容器安全监察规程》对各类容器的规定选取。
6试漏和试压
6.1常压些罐制成后，须逆行盛水试蒲或煤油试禄。用户可根据需要选取。6.21K力p2.5kgr/cm2（25×10-2MPa）的贮罐制成后，须送行耐压试验，其耐压试验压均有美规选取。
附加说明：
本标程化学1业部化工机被研究院提出和与口。本标准出山石油化工总公司北京石油化工「程公司和上海化工机械一」“负责起草。本标准托要起草人顾志洪、蓝文清、吕彩凤、李献亭、吴芝先、盛文兰。
