标准简介:

YD/T 944-1998.
1范围
YD/T 944规定了与电力网相接的通信电源设备(包括通信局(站)内低压变配电设备、通信用交流稳压器、通信用交流配电设备、通信用交流不间断电源设备、通信用半导体整流设备和通信用高频开关整流设备等)有关防雷的技术要求及测试方法。
其它直接从户外引入的通信电源设备亦可参照使用本标准。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效,所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 3482-83电子设备雷击试验方法
GB 7260-87不间断电源设备
GB 10292-88通信用半导体整流设备
YD/T 585-92通信用配电设备
YD/T 731-94通信用高频开关整流器
JB/T 762C-1994补偿式交流稳压器
IEC1000-4-5-1995电磁兼容性(EMC)第四部分:试验和测量技术 第五章冲击抗扰性试验
3定义
本标准采用下列定义。
3.1混合波发生器
能产生1.2/50us开路电压波形、8/20us短路电流波形的发生器称作组合冲击发生器(CWG)或混合波发生器(1EC1000-4-5-19956.1节)。
3.2纵向试验
冲击电压施加在电子设备输入(出)端与地之间的试验。
3.3耦合/去耦合网络
将能量从一个回路传送到另一个回路的电路为耦合网络;用于防止施加到被试设备上的冲击影响其它不被试验的装置、设备或系统的电路为去耦合网络。

标准内容标准内容

部分标准内容:

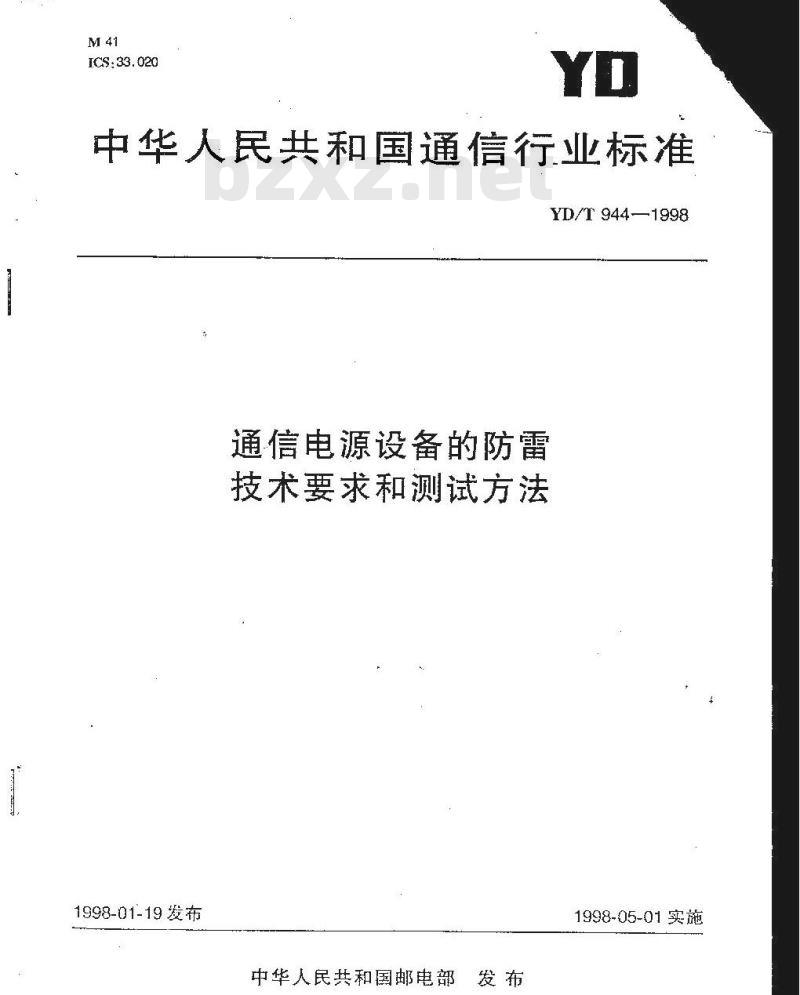

ICS:33.020
中华人民共和国通信行业标准
YD/T 944—1998
通信电源设备的防雷
技术要求和测试方法
1998-01-19发布
中华人民共和国邮电部发布
1998-05-01实施
YD/T944—1998
引用标
3定义
技术要求下载标准就来标准下载网
试验方法

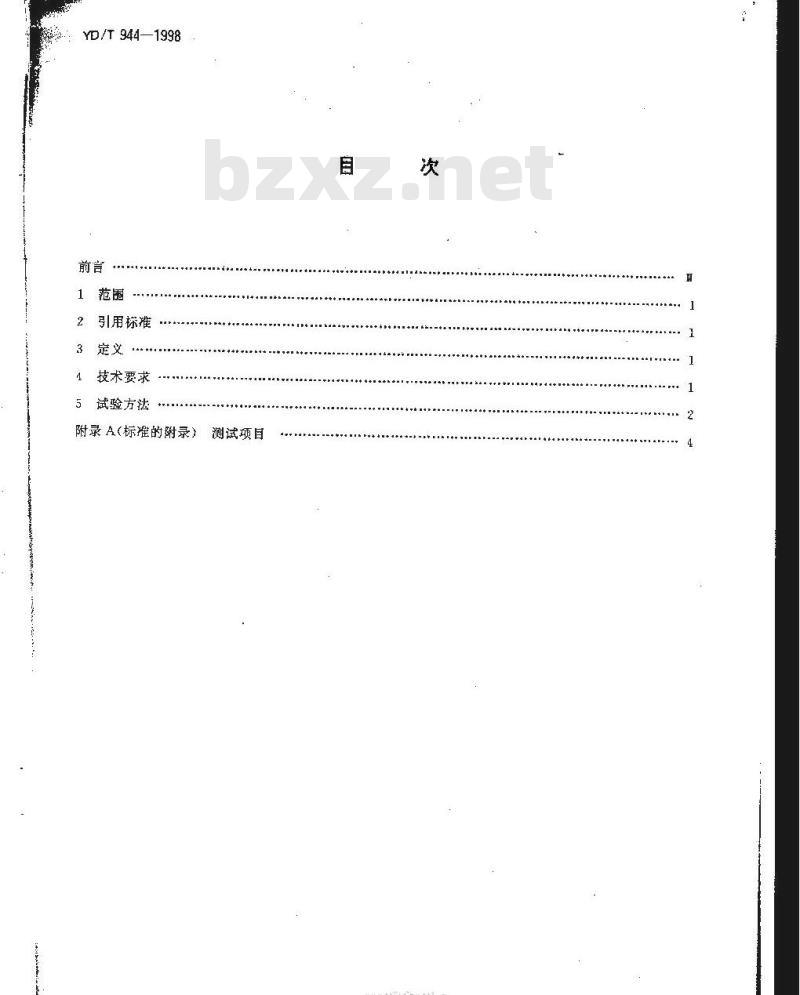

附录A(标准的附录)
测试项目
TKAOrKAca
YD/T944—1998

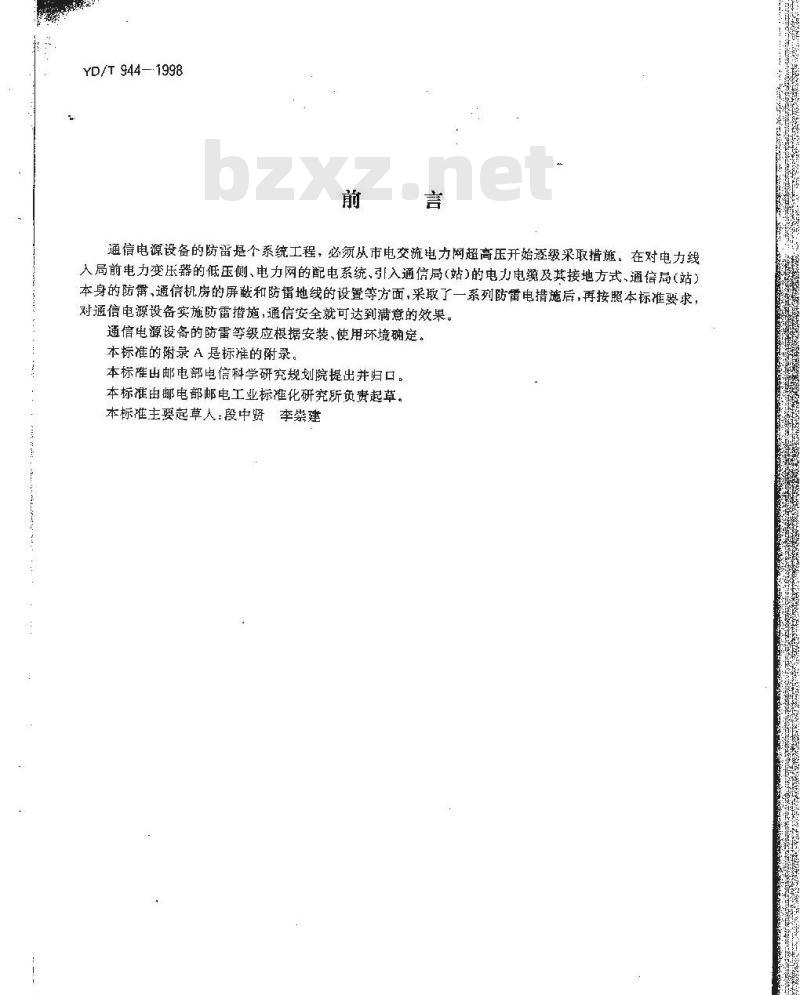

通信电源设备的防凿是个系统工程,必须从市电交流电力网超高压开始逐级采取措施。在对电力线人局前电力变压器的低压侧、电力网的配电系统、引入通信局(站)的电力电缆及其接地方式、通信局(站)本身的防需、通信机房的屏鼓和防雷地线的设置等方面,采取了一系列防雷电措施后,再按照本标准要求,对通信电源设备实施防雷措施,通信安全就可达到满意的效果。通信电源设备的防雷等级应根据安装、使用环境确定。本标准的附录A是标准的附录。
本标雁出邮电部电信科学研究规划院提出并归口。本标准由邮电部邮电工业标准化研究所负贵起草。本标准主要起草人:段中贤,李崇建中华人民共和国通信行业标准

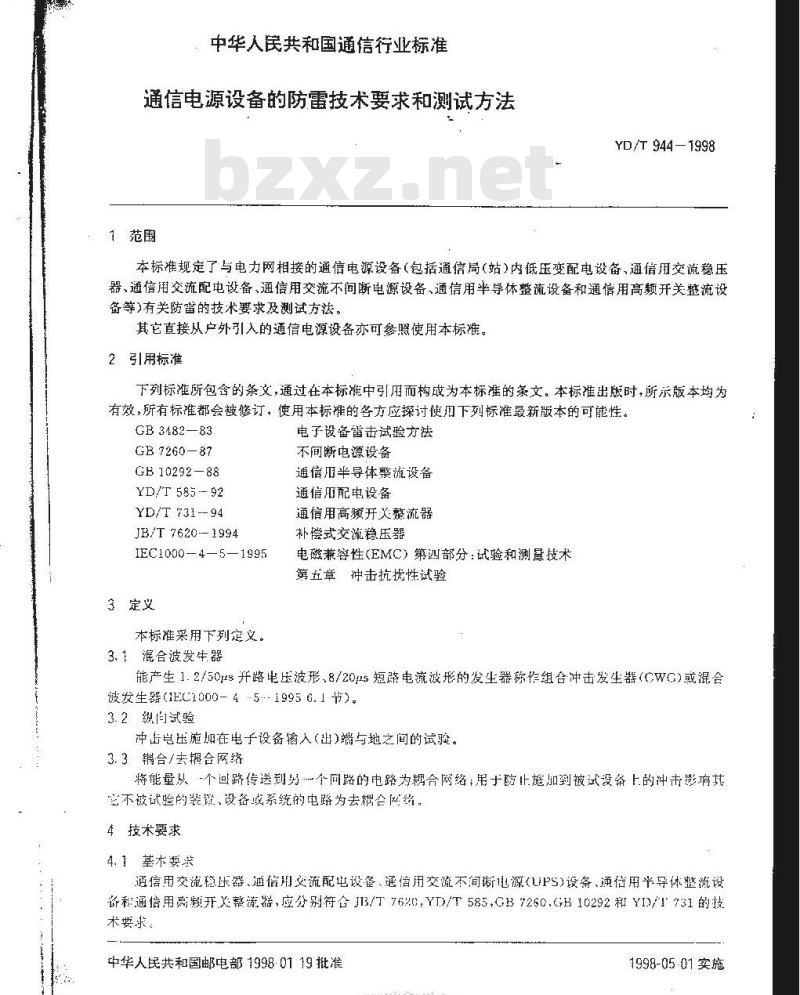

通信电源设备的防雷技术要求和测试方法1范围
YD/T 944 — 1998
本标准规定了与电力网相接的通信电源设备(包括通信局(站)内低压变配电设备,通信用交流稳压器、通信用交流配电设备、通信用交流不间断电源设备、通信用半导体整流设备和通信用高频开关整流设备等)有关防雷的技术要求及测试方法。其它直接从户外引入的通信电源设备亦可参照使用本标准。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效,所有标准都会被修订,使用本标准的各方应探讨使下列标准最新版本的可能性。GB3482—83
GB 7260-87
GB10292-88
YD/T 585 -- 92
YD/T 731--94
JB/T 7620-1994
IEC1000—4—5—1995
3定支
本标准采用下列定义。
3.1混合波发生器
电子设备管击试验方法
不间断电源设备
通信旧半导体整流设备
通信用配电设备
通信用高频开美整流器
补偿式交流稳压器
电磁兼容性(EMC)第泗部分:试验和测垦技术第五章冲击抗扰性试验
能产生1.2/501s开路电压波形、8/20us短路电流波形的发生器你作组合冲击发生器(CWG)或混合波发生器IEC2000-4519956.1节)。3. 2 纵试验
冲击压施如在电子设备输入(出)端与地之间的试验。3.3辑台/去摇合网络
将能量从一个回路传送到另个同路的电路为耦合网络:用于防止施加到被试没备上的冲击影响其它不被试验的装置、设备或系统的电路为去耦合网络,4技术要求
4、1基木要求
通信用交流稳压器、通信用交流配电设备、通信用交流不间断电源(UPS)设备、通信用平导体整流设备和通信用高频开整流器,应分别符合JI3/T7620,YT)/T585,GB72S0.GB10292和¥1/T731的技术要求。
中华人民共和国邮电部1998.0119批准TTTKAONTKACa
1998-05-01实施

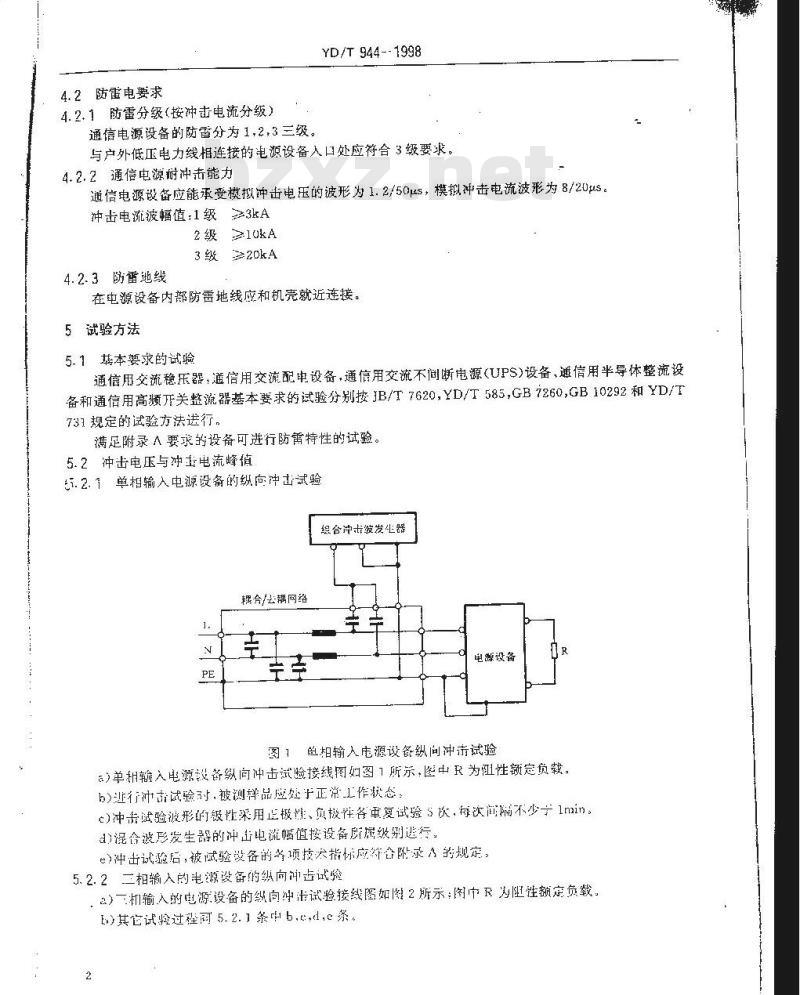

4.2防雷电要求
4.2.1防雷分级(按冲击电流分级)YD/T 944--1998
通信电源设备的防雪分为1.2,3三级。与户外低压电力线相连接的电源设备人口处应符合3级要求。4.2.2通信电源耐冲击能力
通信电源设备应能承受模拟冲击电压的波形为1.2/50μs,模拟冲击电流波形为8/2Uus。冲击电流波幅值:1级≥3kA
2级≥10kA
3级20kA
4.2.3防雷地线
在电源设备内部防需地线应和机壳就近连接。5试验方法
5.1基本要求的试验
通信用交流稳压器,通信用交流配电设备,通信用交流不间断电源(UPS)设备,通信用半导体整流设备和通信用高频斤关整流器基本要求的试验分别按JB/T7620,YD/T585,GB7260GB10292和YD/T731规定的试验方法送行,
满足附录A要求的设备可进行防需特性的试验。5.2冲击电压与冲重电流峰值
5.2.1单相输入电源设备的纵向冲击试验织合冲卡皱发生器
耦合/去耦网路
电源设备
图!单相输入电源设备织间冲赤试验)单相输入电源设备纵向冲击试验接线图妇图1所示,图中R为阻性额定负载。h)证行计市试验,被测样品应处于正常工作获态:心冲齿试验波形的极性采用正极、负极性各重复试验5次,每次间隔不少一1nin。d)混合波形发生器的冲击电流幅值按设备所漏级别进行。e)冲击试验后,被试验设备的项技术指标应欲合附录的规定。5.2.2三相输入的电源设备的纵向冲齿试验,a)一机输入的电源设备的纵向冲法试验接线图如图2所示,图中R为阻性额定负载。b)其它试验过程两5.2.1条中b,c,d,e条。2
稠合/去辑网络
YD/T944-1998
组合冲击被发生器
图2三相冲击试验
TTTKAONKAca
电源设备
14k -02.21.
设备名称
补偿式交流稳压器
通信用配电设备
通信用高频并关整流器
不间断电源设备
通信用半导体整流设备
YD/T944—1998
附录A
(标准的附录)
测试项目
引标准号
JB/T7620-1994
YD/T585-92
YD/T 731—94
GB7260-87
GB10292-88
测试项目
引用标准项目及条款
输出电压波形相对谐波含量,
稳压精度,绝缘电阻。
交流配电设备的告警(5.8.2),绝缘试验(5.10)。
杂音电压(4.4.3),稳压精度(4.4.7)绝缘电阻(4.6.1)。
额定输出电压(3.4.1),额定输出额率(3.4.4),输出电玉的波形失真和谐波含量(3.4.3)。杂音电压(4.4.3),稳压精度(5.4.4),绝缘电阻(5.5.1)。基础
IEC1312浪涌保护器匹配
雷电浪涌中包含了大量需从“脆弱的设备”(需要浪涌保护的系统)前转移走的能量。带有CE标志的电子设备,在设计时已依据IEC1000-4-5的要求,内置了抗浪涌电压干扰的装置。这个抗干扰装置的级别,对于办公楼内大多数远离供电线进户点的“脆弱的设备上足够的。因而,在许多环境里,那些带有CE标态的设备可以不用浪涌保护器。然而,当这种“跪弱的设备”在靠近供电线进户点或广外围墙内或一个地面条件差(如干沙地,岩石等)的特殊区域安装时,加装外置的浪涌保护器(Ss)通常是必要的。1EC建议(1BC1024)应建立雷电保护区(LPZ),逐级减少加到“脆弱的设备”内置抗干扰系统上的需电流,保护区的级数应根据建筑物内的设施和“脆弱的设备”情况来确定。IEC1024要求,每个保护区域的边界上应装一个SPD。?一定不能超过分立的SPD的浪涌电流和电压的额定值。
本文阐述了符合1312标准的浪涌保护器(SPD)匹配的目的和概念。匹配的目的
在不超过每个分立SPDs的额定浪涌电流和电压的情况下,逐级(SPD1,2,3)减少雷电的威胁,逐步使浪涌降低到“脆弱的设各”可接受的程度。图1;区域边界;浪涌电流1,不可超过“脆弱的设备”内置抗干扰能力;“脆弱的设备”匹配的概念
IEC 1312规定了4个匹配变形。前 3个利用单端口分立的SPDs,第4个是一个双端口混会网络。
如图1所示,SPDs的额定电压是相等的,并且能通过一串联阻抗来实现匹配。·IEC不握荐变形1,可能是因为变形1中需要大约30英尺(10米)电线或在每个SPD间加分立电:感,而当设备安装在靠近供电线进户点或户外围培更时、变形1是不实用的。变形2
如图2所示,SPDs的额定电压是分级的,因此,“脆弱的设备”内SPD的额定电压最高,SPD3,2,1的额定电压逐级降低,从而保证每上一级SPD所能转移的电流逐级增大。变形2实现起来是困难的,图为大多数的供电电源:不停电电源系统(UPS)和电信检波器的额定电证是交流230V.SPDS输入平均有效额定中迁275V,额定电压逐级下降,会导致SPD1和SP22被普通用电电压的波动毁坏,经验证明、骨通用电电压加上10%的波动到达250V是根普追的事情。
图2:“脆弱的设备”
TTKANTKAca
变形3
如图3所示,包含个具有非线性电流/电压特性的组分,比如火花间隙。SPD1火花间隙能转移掉浪涌电流的主体,并输出一个混合波形(类似于AWS1/TFEEC62.41-1991,B3类型的混合波,3000A.6000V),输入到SPD2和SPD3,并逐级下降。SPF2和SPD3的额定值是相等的,但由于SPD1火花间陈能处理很高的浪涌电流,SPD2和SPD3需处理的浪涌电流会大大减小。相对变形1和变形2,变形3是个好的选择,这是因为火花间隧对供电电压的波动是不敏感的。然而,火花间隙的改进、短路电流的存在都是问题,并且MOVs仍会对供电电压的波动敏感,
图 3;“脆弱的设备\
变形4
如图4所示,为一双端口混界网络器件。它合并串接了SPDs的各级,并在内部通过率联阻抗匹配。设计一个混接网络器件时,可利用变阻器或硅需崩二级管技术增大性能,同时减掉火花间隙和SPDs的不合需要的特性。采用混接网络器件可不必与浪涌保护器匹配、但不能消除对其延线上过电压的敏感性。图4,端口1;端口2
大多数依CB要求设计的办公设备,都已内置了级别充分的抗浪涌干扰装直。但如果设备装在供电线送户点附近或装在户外墙内,或在一个雷基日数报大的区域使用,特别是在地面条件差的地方使用时,则要求附加能很好匹配的浪涌保护器,距“脆弱的设备”最近的SPD的剩余电压不能超过该设备的内置抗干忧级别。浪酒千扰抑制器的匹配并不容易做到,并且采用双端口混接网络器件可能是最好的解决办法,它可以篇化设计和安装过程。但变阻器和硅雪崩二极管的额定值与供电线电压太接近时,会被高的供电线电压毁坏,在所设计的保护区域有不稳定电源时,这一点必须重视。
