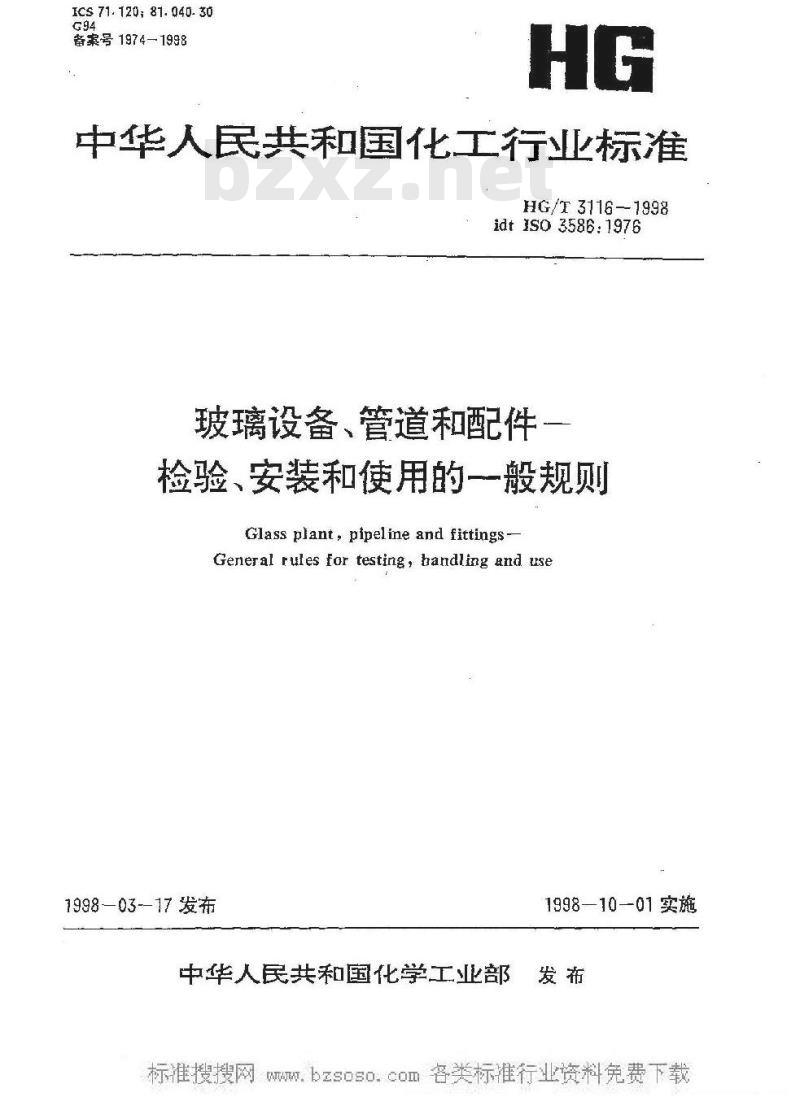

【化工行业标准(HG)】 玻璃设备、管道和配件--检验、安装和使用的一般规则

Ics 71.120;81.040.30
备案号1974—1998
中华人民共和国化工行业标准
HG/T 3116--1998
idt1So3586:1976
玻璃设备、管道和配件一
检验、安装和使用的一一般规则Glass plant, pipeline and fittings-General rules for testing, handling and use1998-03--17发布
1998—10—01实施
中华人民共和国化学工业部
MHG/T3116-1998

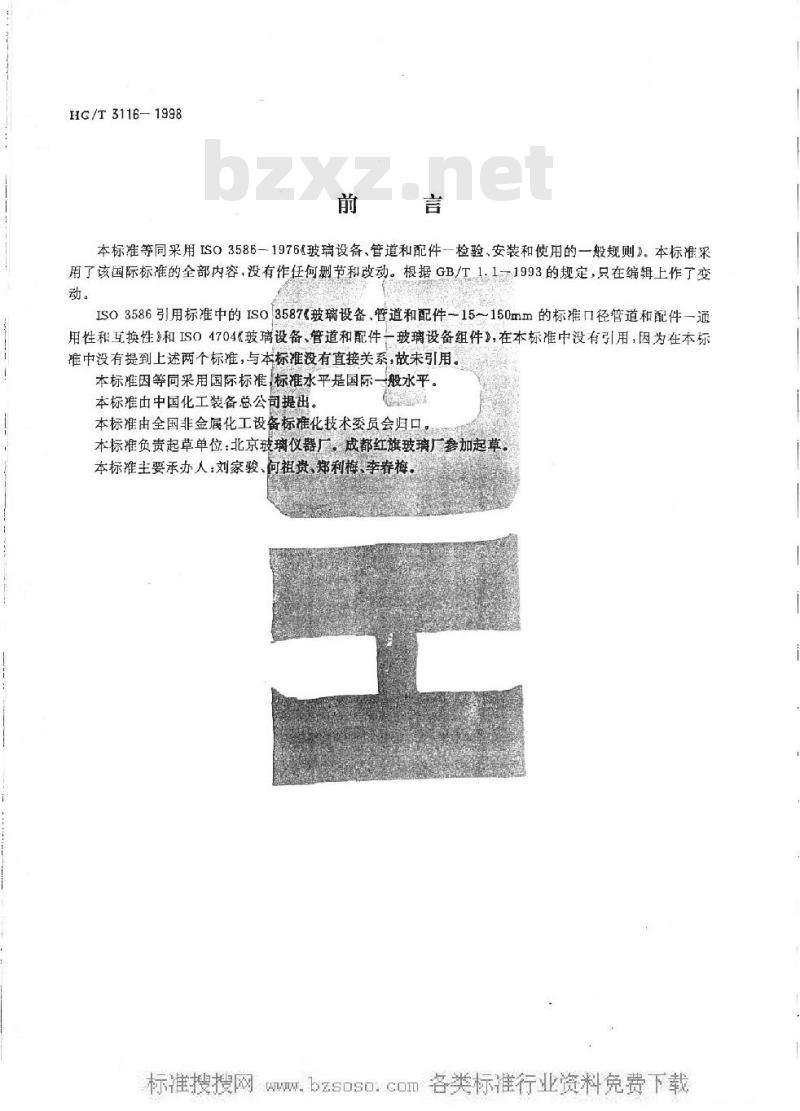

本标准等同采用ISO3586-1976《玻璃设备、管道和配件一检验、安装和使用的一般规则》。本标准采用了该国际标准的全部内容，没有作任何删节和改动。根据GB/T1.1-1993的规定，只在编辑上作了变动。
ISO3586引用标准中的ISo3587《被璃设备、管道和配件一15~150mm的标准口径管道和配件一通用性和互换性》和ISO4704《玻璃设备、管道和配件一玻璃设备组件》,在本标准中没有引用，因为在本标推中没有提到上述两个标准，与本标准没有直接关系，故未引用。本标准因等同采用国际标准标准水平是国际一般水平。本标准由中国化工装备总公司提出。本标准由全国非金属化工设备标准化技术委员会归口。本标推负贵起草单位：北京玻璃仪器厂成都红旗玻璃厂参加起草本标准主要承办人：刘家骏、何祖贵、郑利梅、李春梅、-HG/T3116—1998

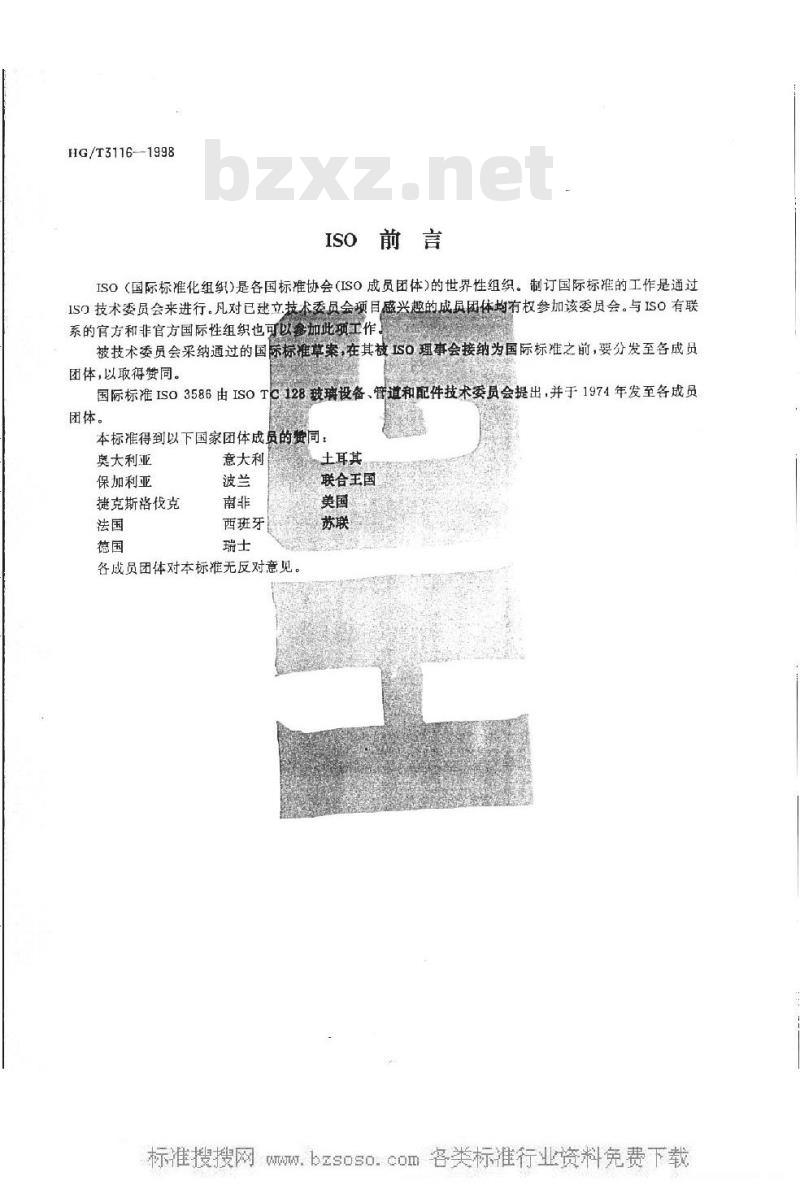

ISO前言
ISO（国际标准化组织）是各国标准协会(ISO成员团体）的世界性组织。制订国际标准的工作是通过IS技术委员会来进行。凡对已建立技术委员会项目感兴趣的成员团体均有权参加该委员会。与ISO有联系的官方和非官方国际性组织也可以参加此项工作！被技术委员会采纳通过的国际标准草案，在其被ISO 理事会接纳为国际标准之前，要分发至各成员团体，以联得赞同。
国际标准ISO3586由ISOTc128玻璃设备、管道和配件技术委员会提出，并于1974年发至各成员团体。
本标准得到以下国家团体成员的费同：奥大利亚
保加利亚
捷克斯洛伐克
意大利
西班牙
各成员团体对本标准无反对意见，土耳其
联合王国
Mu客类标准行业资料免费下载1范围

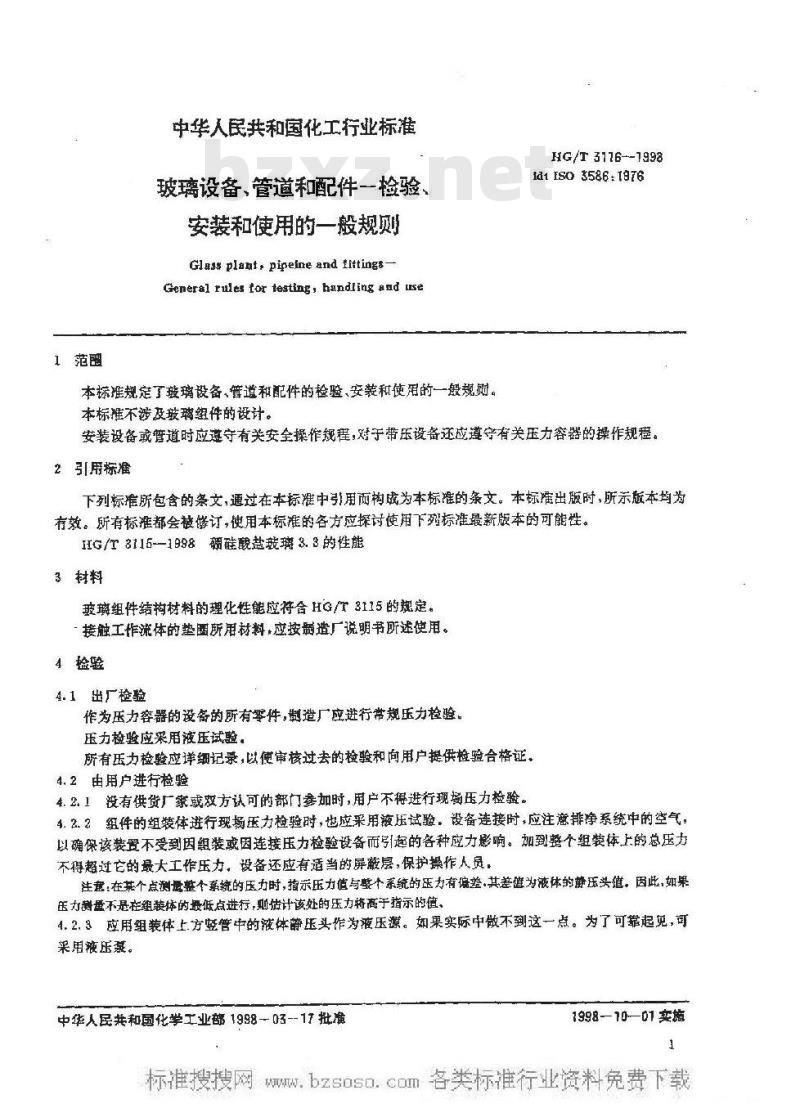

中华人民共和国化工行业标准
玻璃设备，管道和配件一检验、安装和使用的一般规则
Glass plant,pipeine and iittings-General rules for testing, handring and use本标准规定了被璃设备，管道和配件的检验、安装和使用的一般规。本标推不涉及玻璃组件的设计。HG/T 3176--1998
131 IS0 3586: 1976
安装设备或管道时应遵守有关安全操作规程，对于带压设备还应遵守有关压力容器的操作规程。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。HG/T8115--1998硼硅酸盐璃8.3的性能3材料
玻填组件结构材料的理化性能应符合HG/T3115的规定。接触工作流体的垫圆所用材料，应按造厂说明书所述使用。4检验
4.1出厂检验
作为压力容器的设备的所有零件，造厂应进行常规压力检验。压力检验应采用液压试验。
所有压力检验应详纲记录，以使审核过去的检验和向用户提供检验合格证。4. 2由用户进行检验
4.2.1没有供货厂家或双方认可的部门参加时，用户不得进行现场压力检验。4.2.2组件的组装体进行现场压力检验时，也应采用孩压试验，设备连接时，应注意排净系统中的空气，以确保该装置不受到因组装或因连接压力检验设备而引起的各种应力影响。到整个组装体上的总压力不得超过它的最大工作压力，设备还应有适当的屏蔽层，保护操作人员，注意：在茶个点测量整个系统的压力时，指示压力值与整个系统的压力有偏差，其差值为液体的静压头道。因此，如果压力斜量不是在组装体的最低点进行，则估计该处的压力将高于指示的值、4.2.3应用组装体上方竖管中的液体静压头作为液压源。如果实际中做不到这一点。为了可靠起见，可果用液压泵。
中华人民共和国化学工业部1998-03-17批演1998—10—01实施
HG/T3116-1998

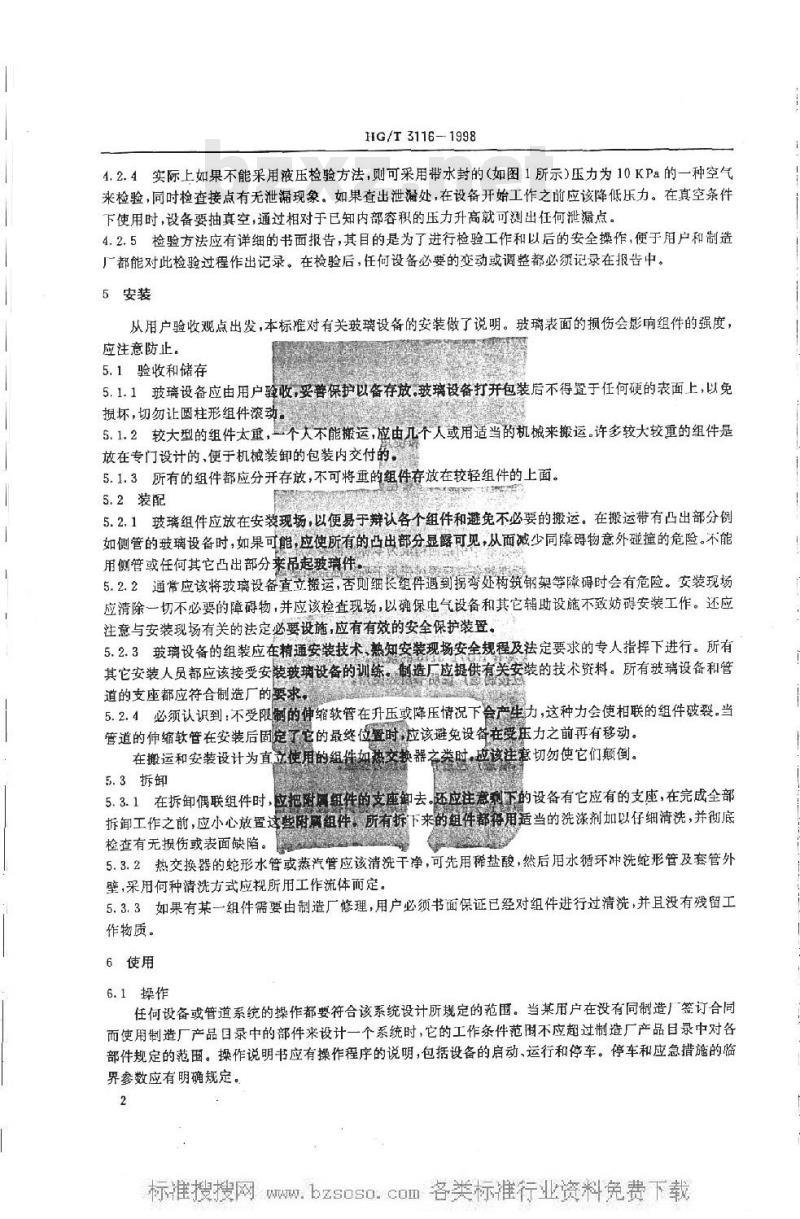

4.2.4实际上如果不能采用液压检验方法，则可采用带水封的（如图1所示）压力为10KPa的一种空气来检验，同时检查接点有无泄漏现象。如果查出泄漏处，在设备开始工作之前应该降低压力。在真空条件下使用时，设备要抽真空，通过相对于已知内部容积的压力升高就可测出任何泄漏点。4.2.5检验方法应有详细的书面报告，其目的是为了进行检验工作和以后的安全操作，便于用户和制造厂都能对此检验过程作出记录。在检验后，任何设备必要的变动或调整都必须记录在报告中。5安装
从用户验收观点出发，本标准对有关玻璃设备的安装做了说明。玻璃表面的损伤会影响组件的强度，应注意防止。
5.1验收和储存
5.1.1玻璃设备应由用户验收，妥善保护以备存放，玻璃设备打开包装后不得置于任何硬的表面上，以免损坏，切勿让圆柱形组件滚动。5.1.2较大型的组件太重，个大不能搬运，应由几个人或用适当的机械来搬运。许多较大较重的组件是放在专门设计的、便于机械装卸的包装内交付的，5.1.3所有的组件都应分开存放，不可将重的组件存放在较轻组件的上面。5.2装配
5.2.1玻璃组件应放在安装现场，以便易于辩认各个组件和避免不必要的搬运。在搬运带有凸出部分例如侧管的玻璃设备时，如果可能，应使所有的凸出部分显露可见，从而减少同障碍物意外碰撞的危险。不能用侧管或任何其它凸出部分来吊起玻璃件。5.2.2通常应该将玻璃设备直立搬运，否则细长组件遇到拐弯处构筑钢架等障碍时会有危险。安装现场应清除一切不必要的障碍物，并应该检查现场，以确保电气设备和其它辅助设施不致妨碍安装工作。还应注意与安装现场有关的法定必要设施，应有有效的安全保护装置。5.2.3玻璃设备的组装应在精通安装技术、熟知安装现场安全规程及法定要求的专人指挥下进行。所有其它安装人员部应该接受安装玻璃设备的训练。制造厂应提供有关安装的技术资料。所有玻璃设备和管道的支座都应符合制造厂的要求5.2.4必须认识到：不受限制的伸缩软管在升压或降压情况下会产生力，这种力会使相联的组件破裂。当管道的伸缩软管在安装后固定了它的最终位置时，应该避免设备在受压力之前再有移动。在搬运和安装设计为直立使用的组件如热交换器之类时，应该注意切勿使它们颠倒。5.3拆卸
5.8.1在拆卸偶联组件时，应把附属组件的支座卸去。还应注意剩下的设备有它应有的支座，在完成全部拆卸工作之前，应小心放置这些附属组件，所有拆下来的组件都得用适当的洗涤剂加以仔细清洗，并彻底检查有无损伤或表面缺陷。
5.3.2热交换器的蛇形水管或蒸汽管应该清洗干净，可先用稀盐酸，然后用水循环冲洗蛇形管及套管外壁，采用何种清洗方式应规所用工作流体而定。5.3.3如果有某一组件需要由制造厂修理，用户必须书面保证已经对组件进行过清洗，并且没有残留工作物质。
6使用
6.1操作
任何设备或管道系统的操作都要符合该系统设计所规定的范围。当某用户在没有同制造厂签订合同而使用制造厂产品日录中的部件来设计一个系统时，它的工作条件范围不应超过制造厂产品目录中对各部件规定的范围。操作说明书应有操作程序的说明，包括设备的启动、运行和停车。停车和应急措施的临界参数应有明确规定。
HGT31161998
当工艺过程可能使压力超过设计压力时，在设备的适当位置应有减压阀，防爆隔膜报警装智等以便保。
62安全措施
在制造厂设计规定的极限范围内，玻璃设备和管道组件是非常坚固耐用的，只要不在特殊的腐蚀性环境中，其寿命是狼长的。安装和使用不当，结构或支座的设计不合理都可能造成组件的损环。在安装设备的工作进行之前，在适当的情况下，应该出示合格证。对任何可能发生异带危险的组件或装置应加设防护装置，以防意外危险和人身事故，为此要采用透明的或其它适当的解蔽。
6.3维修
对每个装置都应谢订一个预防性维修计划，其中对定期的维修、检查要有详细规定。玻璃设备的维修保养通常是很少的。
在输送腐蚀皱璃的流体时，必须捡查关键部位玻璃的厚度。输送其它有脑蚀性或危险性的流体时，还应经常检查重要部位连接点的情况。在设备安装地点可遇到静电现象时，检查接地系统的连续性是很查要的。6.4热条件
除了特别为满足较大温差而设计的设备如热交换器外，设备内的工作条件造成的温差，即在玻璃两侧表面测定的流体温差不得超过120℃。玻璃能经得住比玲却率快得多的加热速率，通常不必限制加热连率。应该避免实然冷却例如必须防止冷水酒溅到一个热的设备上。在冰冻的签件下，水冷却的热交换器和其它盛水设备与用其它材料制造的设备一样会遇到危险。
6.5机械条件
皱璃组件的总强度与它的表面条件有关，机械损伤会降低它的强度，有机械损伤的组件只允许短期使用。对长期使用的玻璃组件应注意防止表面损伤。表面损伤可能由多种因索引起，包括以下几点：a）草率的运输引起的撞击损伤
b）操作人员接融设备或靠近设备进行工作：e）由于玻璃组件同其它材料接触装配时造成碰撞或擦伤：d）靠近玻璃组件进行金网焊接；e）由于从玻璃表面刮去沉积物造成划伤或搅拌器和插入管的位置不合适从而磨擦玻璃容器壁而造戒擦伤。
6.6静电作用
用硼硅酸盐玻璃制造的化工设备中由于静电造成的危害远比用导电设备少。如果保持流体速度低于1m/s，通带可以防止产生静电荷。当使用的工作流体电阻低于10%gcm时，也不会出现静电现象。管道系统中出现阻塞以及工作流程的流体中存在污染物包括空气和水时，则有可能增加静电荷。
在因有静电作用引起危险的情况下，则应采取预防措施，包括所有关联的和附近的金属挎件的接地，每个玻璃组件外表面的接地，以及穿工作服之类的一般防护。接地系统的电阻不应超过10°，凡国家颁布的有关防止静电危险的规定都必须遵守。7制造厂的说明书
标准中确定的各项组件的技术指标须出制造厂作出说明。这些组件的使用规则应认真执行。制造厂的厂名或注册商标应耐久地印在每一个玻璃组件上。3
ww.bzsosocomX
HG/T3116-1998
标称口径DN25
图1玻璃设备在表压为0.01MPa时的密封度的测量装置示意图WWW.bzSOSO.cOm中华人民共和国
化工行业标摊
玻璃设备，管道和配件
检验、安装和使用的一般规则
HG/T3116—1998
缩辑中国化工装备总公司
邮政编码100011
印刷北京化工大学印刷厂
版权所有不得翻印下载标准就来标准下载网
01/16印张0.75字数12千学
开本880×1230
1998年9月第一版1998年9月第一次印剧印数1-100
