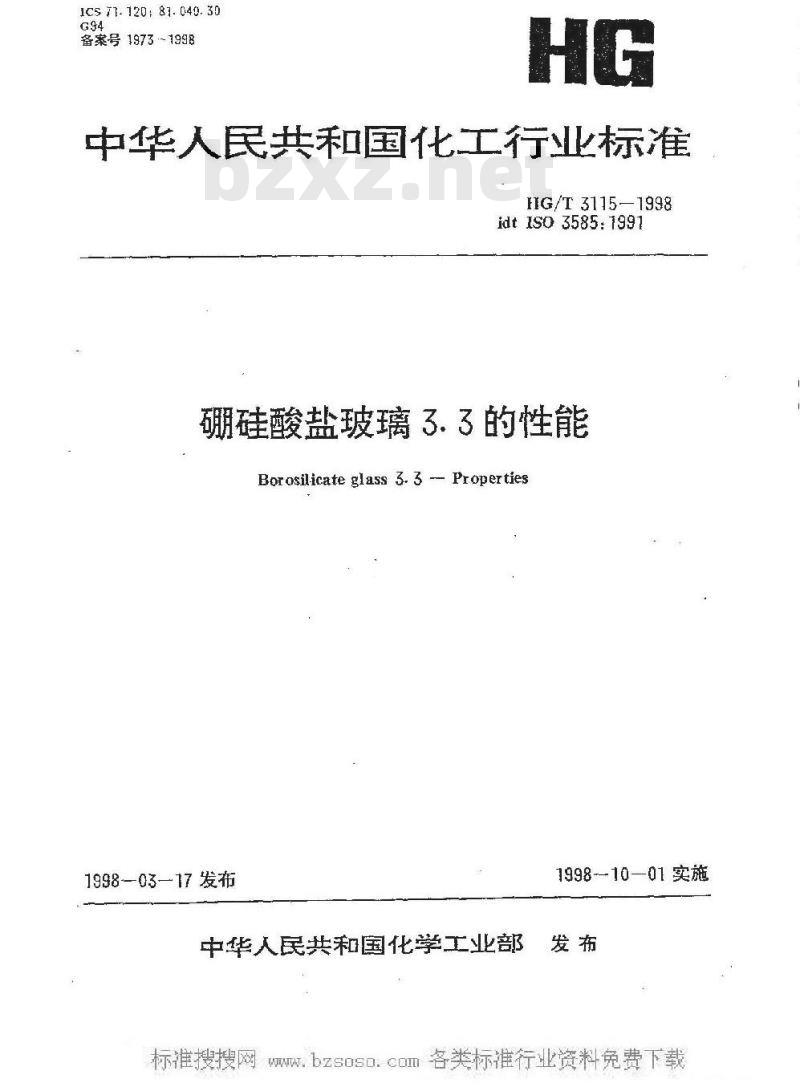

【化工行业标准(HG)】 硼硅酸盐玻璃3.3的性能

1Cs71-120;81.040.30
备案号19731998
中华人民共和国化工行业标准
HG/T3115-1998
idt Is0 3585: 1991
硼硅酸盐玻璃3.3的性能
Borosilicate glass 3. 3 - Properties1998-03—17发布
中华人民共和国化学工业部
1998-10-01实施
WHG/T3115—1998
本标准等同采用IS03585-1991硼硅酸盐技璃3.3的性能。全部性能指标、试验方法均等同采用该国际标准的规定，本标准没有作任何删节和改动。根据GB/T1.1-1993的规定，只在编辑上作了变动。引用标准中的ISO标准，已经制订成我国标准的，采用我国标准的编号和各称。引用标准未制定成我国标准的，根据有关规定直接引用原标准本标推因等同采用国际标准，标本标准的附录A是提示的附
本标准由中国化工装备总公司
本标准由全国非金属化工设
本标准负责起草单位：北京玻
本标准主要承办人：沈长治、
化技术委员会局
，参加起量单
成都红
刘家骏，何相
HG/T3115—1998
ISO（国际标准化组织)是各国标准协会(ISO成员闭体）的世界性组织。制订国际标准的工作是通过ISO技术委员会来进行。凡对已建立技术委员会项目感兴趣的成员团体均有权参加该委员会。与ISO有联系的官方和非方国际性组织也可以参加此项工作。ISO与国际电工委员会（C)进行密切的合作。被技术委员会采纳的国际标准草案纷发给成房团保
国际标准发布时，要求获得
至少75%的成员团体的赞成票。国际标委员会起草。
本标准第二版代替第一版（ISO3589
本国际标准的附录A作为资料使用S0358521607
器和有关的玻璃器皿技术
WW.bzsosO.cOm1范圈

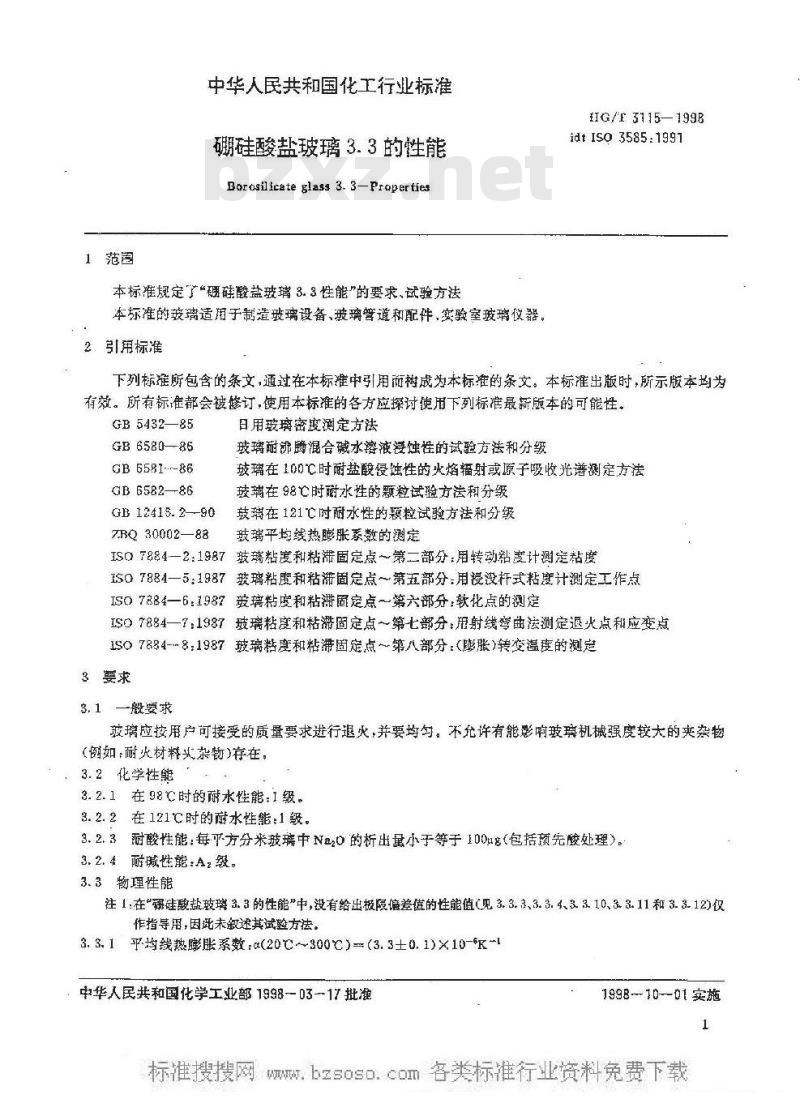

中华人民共和国化工行业标准
硼硅酸盐玻璃3.3的性能
Borosilicate glass 3.3—Properties本标准规定了“研硅酸益玻璃3.3性能“的要求、试验方法本标准的玻璃适用于造玻璃设备、玻璃管道和配件，实验室玻璃仪器。2引用标准
IIG/r 3115-1998
idt IS0 3585:1991
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准部会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB543285
GB 6580-86
GB 6581--86
GB 6582--86
GB 12415. 2--90
7RQ 30002—88
日用玻璃密度测定方法
玻璃耐沸腾混合碱水溶液浸蚀性的试验方法和分级玻璃在100℃时耐盐酸侵蚀性的火焰辐射或原子吸收光谱测定方法玻璃在98亡时耐水性的题粒试验方法和分级鼓势在121℃时耐水性的题粒试验方法和分级玻璃平均线热膨胀系数的测定
IS07884-2:1987鼓璃粘度和粘带固定点第二部分：用转动粘度计测定粘度S07884—5：1987玻璃粘度和粘滞固定点第五部分：用浸没杆式粘度计测定工作点IS07884—6:1987玻璃粘度和粘滞固定点～第六部分：软化点的测定ISO7884—7：1987玻璃粘度和粘游固定点～第七部分：用射线弯曲法测定退火点和应变点1SO7884--8：1987玻璃粘度和粘滞固定点～第八部分：（膨胀）转变温度的测定3要求
3.1—般要求
被璃应按用户可接受的质量要求进行退火，并要均匀。不允许有能影响玻璃机械强度较大的夹杂物(例如：耐火材料头杂暂)存在。：3.2化学性能
3.2.1在98℃时的耐水性能：1级。3.2.2在121℃时的醛水性能：1级。3.2.3耐酸性能：每平方分来玻璃中Na20的析出量小于等于100ug（包括颜先酸处理）。3.2.4耐碱性能：A2级。
3. 3物理性能
注 1:在粥硅敢盐玻璃 3. 3 的性能\中,没有给出极限偏差值的性能值(见 3. 3. 3、3. 3.4.3 3. 10.3. 3. 11和 3. 3. 12)仅作指导用，因此未叙述其试验方法。3. 3. 1
乎均线热膨胀系数：α(20C～300℃)=(3.3±0.1)×10-K-l中华人民共和国化学工业部1998-03-17批准1998--10-01实施
HG/T3115-1998
3.3.2在20℃时的密度：p=2.23gcm-±0.02gcm-33.3.3平均导热系数（20℃~100℃）：入=1.2W--3.3.4在恒压下<20℃~100℃)平均比热容量：Cp=0.98×103JKg=K-3.3.5工作点温度：8m=1260℃土20℃工作点温度相对应的平衡粘度为nn=10*dPa·S3.3.6软化点温度：8m-820℃±10℃软化点温度相对应的平衡粘度为nz-107-5dPa+S3.3.7退火点温度：8=560℃±10℃注2：按ISO7884-7中的射线弯曲送3.3.8应变点温度：0m-510℃士
注3：按ISO7884-7中的射线弯曲3.3.9转变点温度：t=525℃士
3.3.10弹性模量E=64KNmmbzxz.net
3.3.11泊松比：μ-0.20
PS的非平衡粘度定为退火点
APas的非平衡粘度定
3.3.12极限抗张强度：Rm=35Nmm-2~100Nmm所给出的极限抗张强度范
项要求相关的普通玻璃进行测试设计时参考。
4试验方法
4.1化学性能
4.1.J在98℃时的耐水性能按
4.1.2在121℃时的耐水性能按
4.1.3耐酸性能按GB6581规定
4.1.4耐碱性能按GB6580规
4.2物理性能
4.2.1平均线热膨胀系数按ZB
4.2.2在20℃时的密度按GB
4.2.3工作点温度按ISO7884
4.2.4软化点温度按ISO7884
4.2.5退火点温度按ISO7884
4.2.6应变点温度按ISO7884-号
使用研
2规定
转变点温度按ISO7884-8规定的方法测定。该玻理的应变点。
=35MPa~100MPa
乐汽馨制锁
火地光所制备的测试样品时，对与本条低断裂强度。给出的数值只供MmW.HG/T3115-1998
附录A
【提示的附录】
教著资料
(1)ISO3585：1976玻璃设备、管道和配件—检验、安装和使用的一-般规则(IG/T3116:—1998致璃设备管道和配件—检验、安装和使用的一般规购）(2)ISO3587,1976玻璃设备，管道和配件—15~～150毫米的标称口径管道和配件~%—通用性和互换性
(HG/T2485-93玻凳管和管件）
(3）ISO38191985实验室玻璃仪器——烧杯（GF/T15724.1-1995实验室玻璃仪器——-烧杯）（4）1SO4704：1977玻璃设备、管道和配件—玻璃设备组件实验室玻离仪器一-具有锥形磨接口的烧瓶(5) 1S0 4797.1981
（6）IS04803:1978实验室玻璃仪器—潮延酸盐玻璃管（7）ISO78841：1987玻粘度和粘滞固定点——第一部分：粘度和粘滞固定点的测定规定(8)IS0 7884—3:1987
(9) IS0 7884—4:1987
技瑞粘度和粘滞固定点一一第三部分：用纤维伸长粘度计测定粘度玻粘度和粘滞固定点——第四部分：用射线弯曲法测定粘度3
wu中华人民共和国
化工行业标准
硼硅酸盐玻璃3.3的性能
HG/T3115—1998
编辑中国化工装备总公司
邮政编码100011
印刷北京化工大学厂
版权所有不得翻印
开本880×12301/16印张0.75字数9千字1998 年 9 月第一版1998 年 9 月第一次印刷印数1-100
868
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
