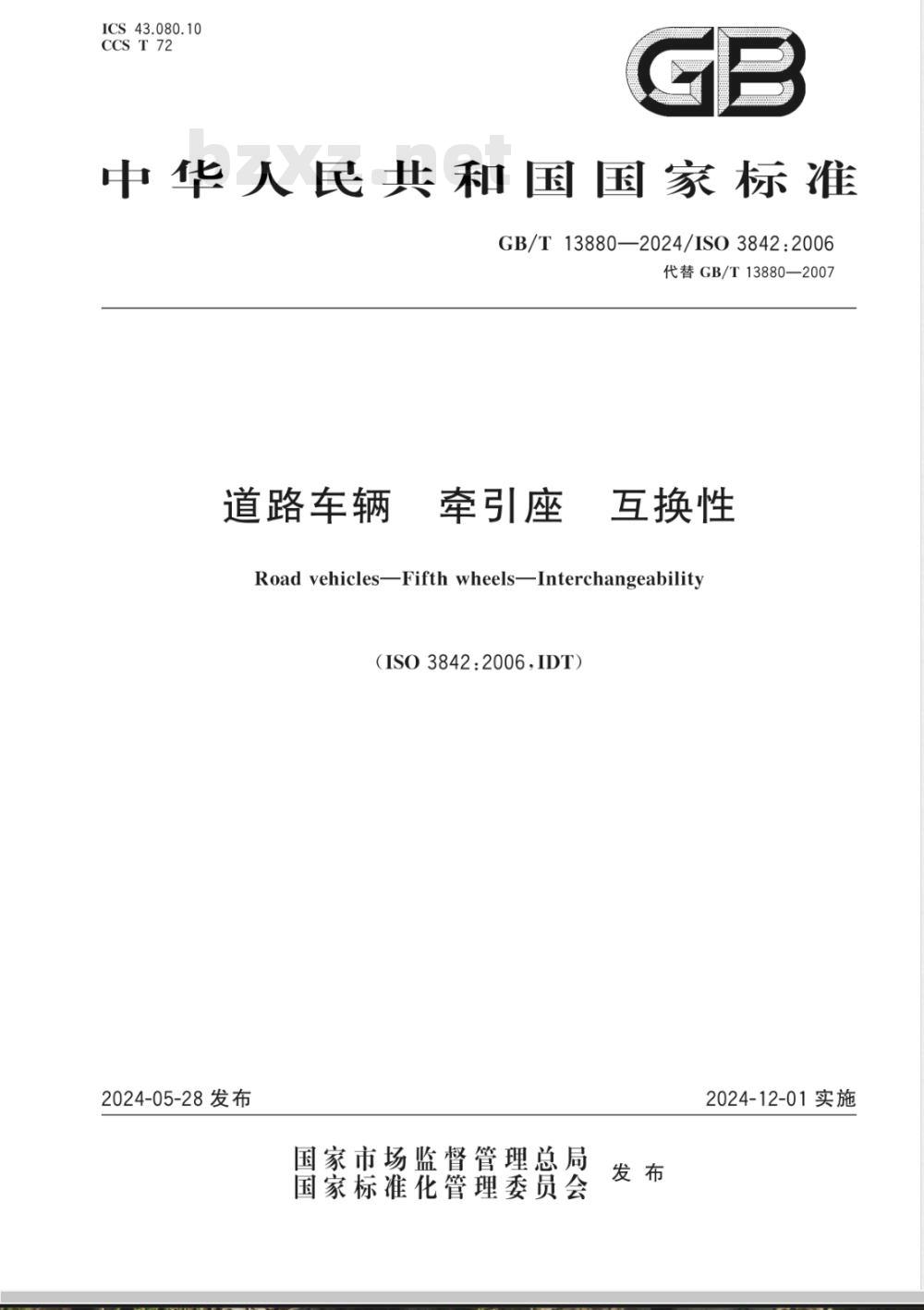

【国家标准】 道路车辆 牵引座 互换性

ICS43.080.10
CCS T 72
中华人民共和国国家标准
GB/T13880—2024/ISO3842:2006代替GB/T13880—2007
道路车辆
牵引座
互换性
Road vehicles-Fifth wheels-Interchangeabilit（IS03842：2006,IDT）
2024-05-28发布
国家市场监督管理总局
国家标准化管理委员会
2024-12-01实施

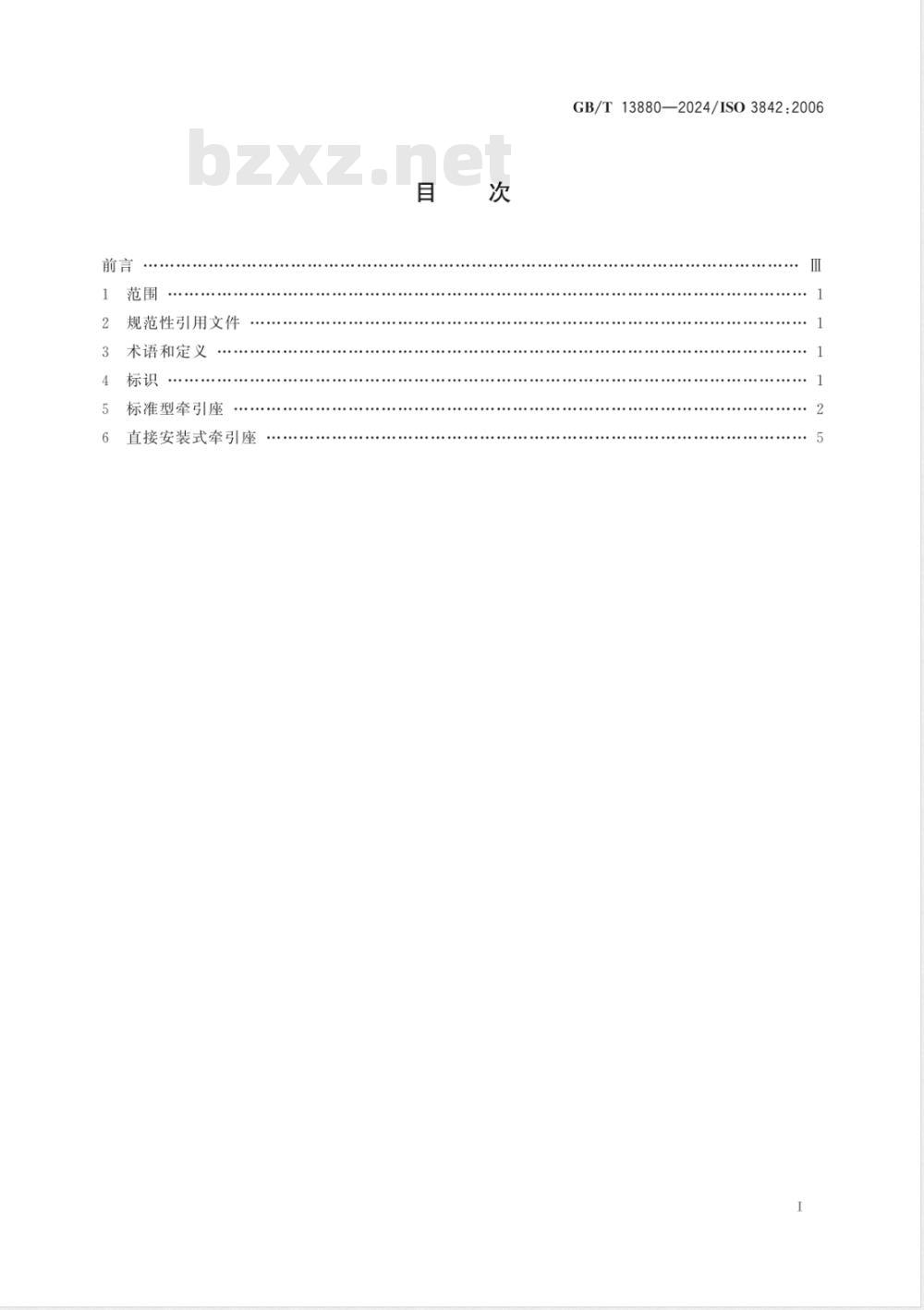

规范性引用文件
术语和定义
标准型牵引座
直接安装式牵引座

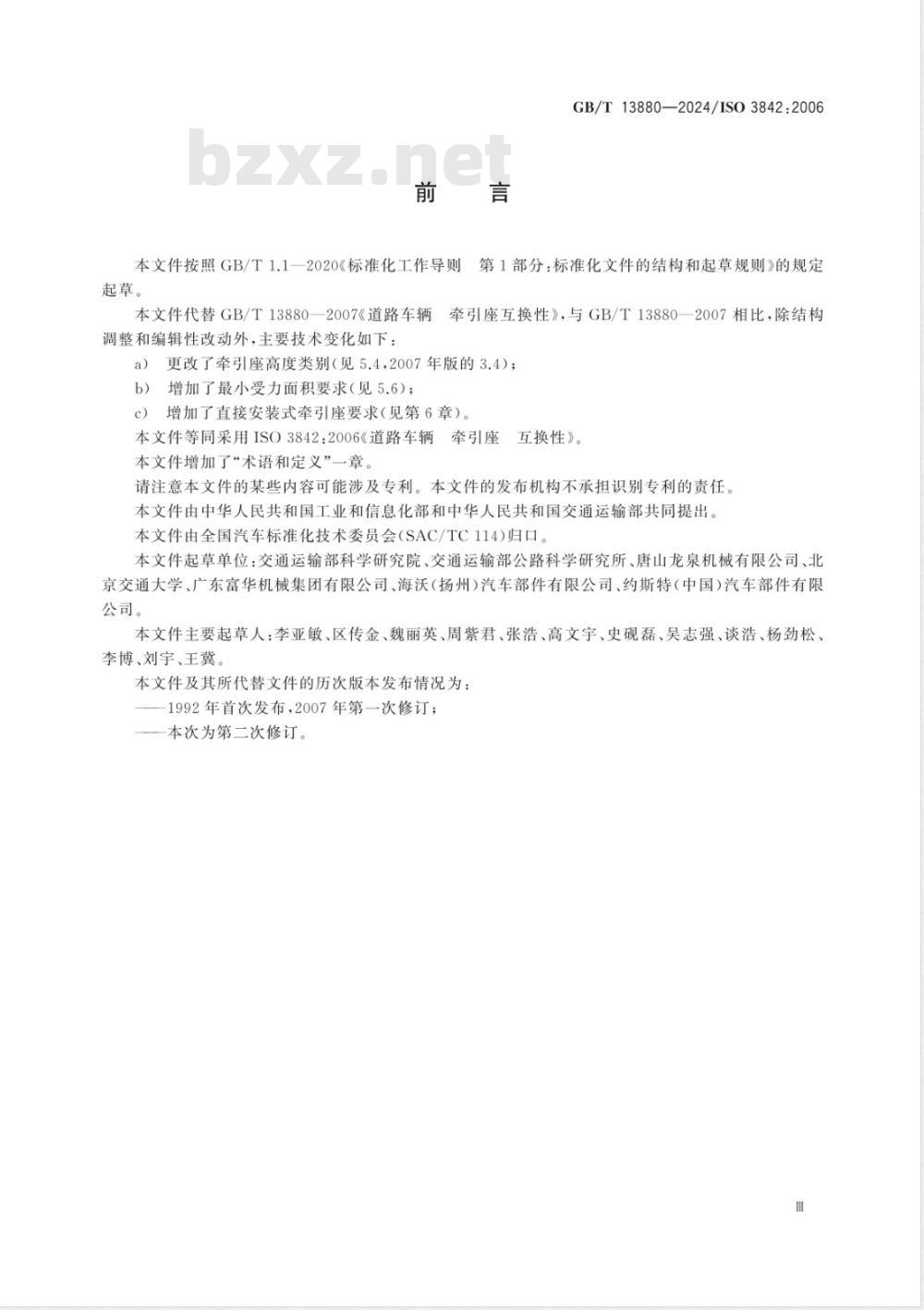

GB/T13880—2024/ISO3842:2006前言
本文件按照GB/T1.1一2020《标准化工作导则起草。
本文件代替GB/T13880一2007《道路车辆调整和编辑性改动外，主要技术变化如下：GB/T13880—2024/ISO3842:2006第1部分：标准化文件的结构和起草规则》的规定牵引座互换性》，与GB/T13880一2007相比，除结构更改了牵引座高度类别（见5.4，2007年版的3.4）；a）
增加了最小受力面积要求（见5.6)；增加了直接安装式牵引座要求（见第6章）。本文件等同采用ISO3842：2006《道路车辆牵引座
互换性》。
本文件增加了“术语和定义”一章。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部和中华人民共和国交通运输部共同提出。本文件由全国汽车标准化技术委员会（SAC/TC114)归口。本文件起草单位：交通运输部科学研究院、交通运输部公路科学研究所、唐山龙泉机械有限公司、北京交通大学、广东富华机械集团有限公司、海沃（扬州）汽车部件有限公司、药斯特（中国）汽车部件有限公司。
本文件主要起草人：李亚敏、区传金、魏丽英、周紫君、张浩、高文宇、史砚磊、吴志强、谈浩、杨劲松、李博、刘宇、王冀。
本文件及其所代替文件的历次版本发布情况为：—1992年首次发布，2007年第一次修订；一本次为第二次修订。
1范围
牵引座
道路车辆
GB/T13880—2024/ISO3842:2006互换性
本文件规定了牵引座在安装板上或车架上表面的安装尺寸和互换性本文件适用于匹配符合ISO337规定的50号牵引销的标准型牵引座、直接安装式牵引座或符合ISO4086规定的90号牵引销的标准型牵引座。本文件未规定的尺寸由制造商自行确定。对50号和90号牵引座的试验条件及强度要求按ISO8717的规定。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO337道路车辆半挂车牵引座50号牵引销基本尺寸和安装、互换性尺寸（Roadvehicles5o semi-trailer fifth wheel coupling pin-Basic and mounting/interchangeability dimensions)注：GB/T4606—2006道路车辆半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸（ISO337：1981，IDT)
道路车辆牵引车与半挂车之间机械连接互换性（Roadvehicles一MechanicalcouISO1726
pling between tractorsand semi-trailers-Interchangeability)注：GB/T20070—2006道路车辆牵引车与半挂车之间机械连接互换性（ISO1726：2000，MOD）ISO4086道路车辆半挂车牵引座9o号牵引销互换性（Roadvehicles9osemi-trailerfifthwheelkingpin-Interchangeability)注：GB/T4607一2006道路车辆半挂车牵引座90号牵引销的基本尺寸和安装、互换性尺寸（ISO4086：2001，IDT)
ISO8717商用道路车辆牵引座强度试验（Commercialroadvehicles—FifthwheelcouplingsStrength tests)
注：GB/T20069—2006道路车辆牵引座强度试验（ISO8717:2000，MOD）3术语和定义
本文件没有需要界定的术语和定义。4标识
符合本文件要求的牵引座应按以下顺序进行标识：a）本文件的标准号；
符合第5章规定的50号标准型牵引座代码为FW50，90号标准型牵引座代码为FW90；b）
符合第6章规定的50号直接安装式牵引座代码为DFW50；c）
按照表1或表3要求，标示牵引座高度（H）类别代码；1Www.bzxZ.net
GB/T13880—2024/ISO3842:2006按照表2要求，标示符合第6章要求的直接安装式牵引座的横向间距类别（A或B)。e
示例1：高度在类别1范围内的50号标准型牵引座：GB/T13880FW50-1
示例2：高度在类别4范围内的90号标准型牵引座：GB/T13880FW90-4
示例3：间距类别为A，高度在类别1范围内的50号直接安装式牵引座：GB/T13880DFW50-1-A
5标准型牵引座
5.1安装孔
安装板上的安装孔尺寸和位置应符合图1的规定，牵引座尺寸和安装孔位置应符合图2的规定。单位为毫米
12×17+
标引序号说明：
牵引销（符合ISO337或ISO4086的规定）；2———牵引车的纵轴线。
图1安装板上安装孔的尺寸和位置2
(06)68
标引序号说明：
≥350h
截面视图（含牵引销）；
2转向楔块的支承面。
GB/T13880—2024/IS03842:2006单位为毫米
12×23±2×17+2
12×17*
为保证转向楔块正确嵌人，距横轴线200mm、顶面向下32mm处，测量参考尺寸（k）为137mm士3mm6在距离横轴线至少360mm处内应保证角度40°+1°。入口处宽度350mm及以上的，也可按照点画轮廓线处理。c长圆孔23+2mm×17+2mm可由@17+2mm圆孔代替d当使用长圆孔或直径大于$18mm的圆孔时，应配用$40mm×6mm的垫圈或等强度垫板（如平钢板）。图2标准型牵引座尺寸及安装孔位置5.2安装
50号牵引座（FW50)的安装应至少使用8只不低于8.8级M16的螺栓，螺栓以牵引座纵轴线和横轴线为基准对称分布。90号牵引座（FW90)的安装应使用12只不低于8.8级M16的螺栓。GB/T138802024/ISO3842:2006
5.3摆角
未安装在车辆上的牵引座（但考虑了安装板上的螺栓或螺母）的纵向摆角应不小于士12°，如图2所示。
牵引座横向摆角应不大于士3°，并与ISO1726的相关规定保持协调。5.4高度
标准型牵引座高度（H)的类别应符合表1的规定表1
标准型牵引座高度类别
单位为毫米
标准型牵引座
5.5尺寸
类别1
类别2
标准型牵引座的尺寸应符合图2的规定最小受力面积
类别3
类别4
类别5
类别6
半挂车牵引销座板作用于牵引座面板上表面的最小受力区域面积（在此区域内允许牵引座面板表面设置润滑用沟槽)应符合图3的规定。半挂车牵引销座板表面上，在外径（D)为870mm的范围内，不应有孔或锐利突起。半挂车牵引销座板结构应在图3规定的区域内做适当的纵向和横向加强，以确保力最佳地传递到牵引座上。
标引序号说明：
半挂车纵梁；
半挂车横梁：
3——最小受力面积。
直接安装式牵引座
6.1安装孔
≥450
≥270/≤280
图3最小受力面积
牵引座和牵引车副梁的安装孔尺寸和位置应符合图4的规定。GB/T13880—2024/IS03842:2006单位为毫米
牵引座和牵引车副梁的安装孔横向间距应在表2规定的同一类别内。
