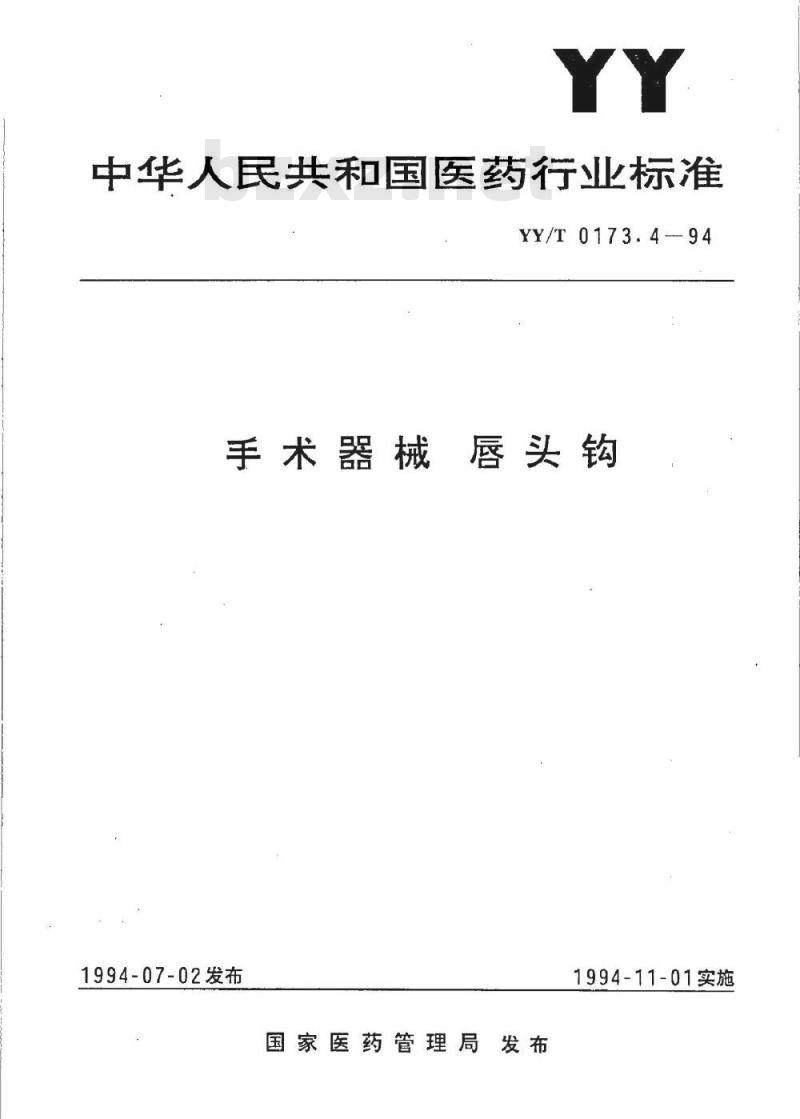

【YY医药标准】 手术器械唇头钩

中华人民共和国医药行业标准
YY/T0173.4--94
手术器械唇头钩
1994-07-02发布
国家医药管理局发布
1994-11-01实施

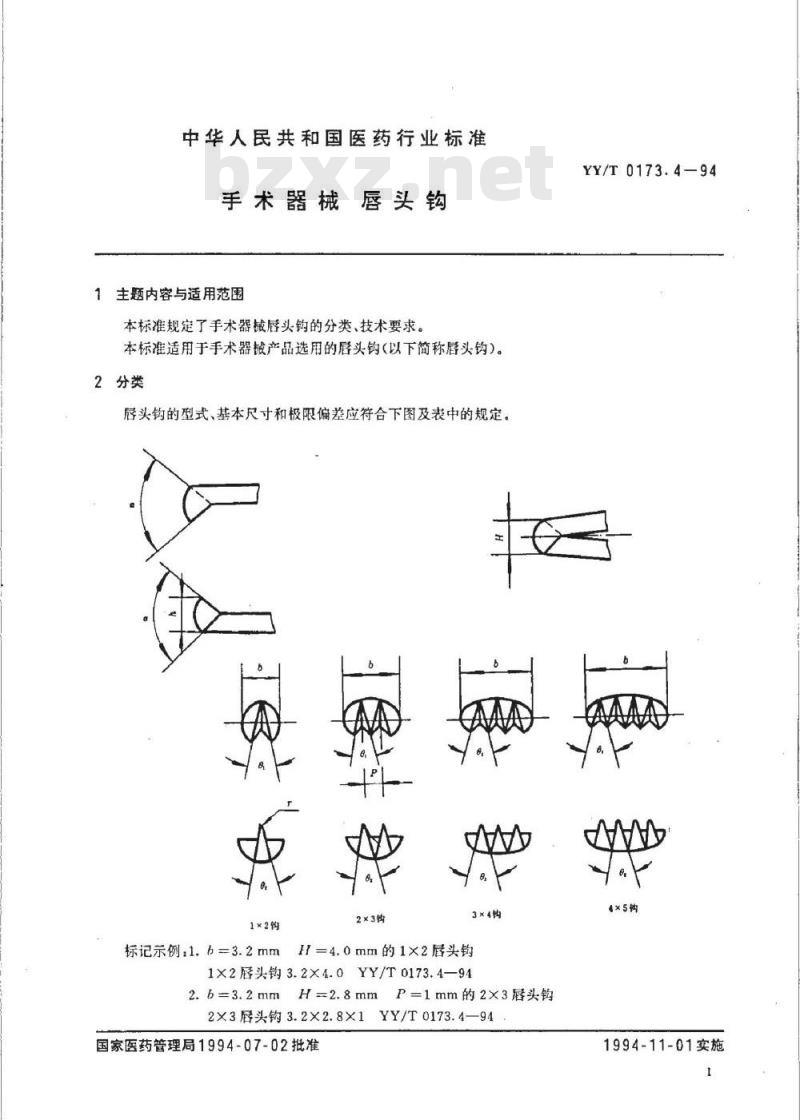

中华人民共和国医药行业标准
手术器械唇头钩
主题内容与适用范围
本标准规定了手术器械唇头钩的分类、技术要求。本标准适用于手术器被产品选用的唇头钩（以下简称唇头钩）。2分类
唇头钩的型式、基本尺寸和极限偏差应符合下图及表中的规定。2×3钩
1×2钧
3×4钩
标记示例：1.b=3.2mm
H=4.0mm的1×2唇头钩
1×2唇头钩3.2×4.0YY/T0173.4—942.b=3.2mmH=2.8mmP=1mm的2×3唇头钩2×3唇头钩3.2×2.8×1YY/T0173.4—94国家医药管理局1994-07-02批准YY/T0173.4-94免费标准bzxz.net
4×5钩
1994-11-01实施
1X2钩
2x3钩
3X4钩
4X5钩

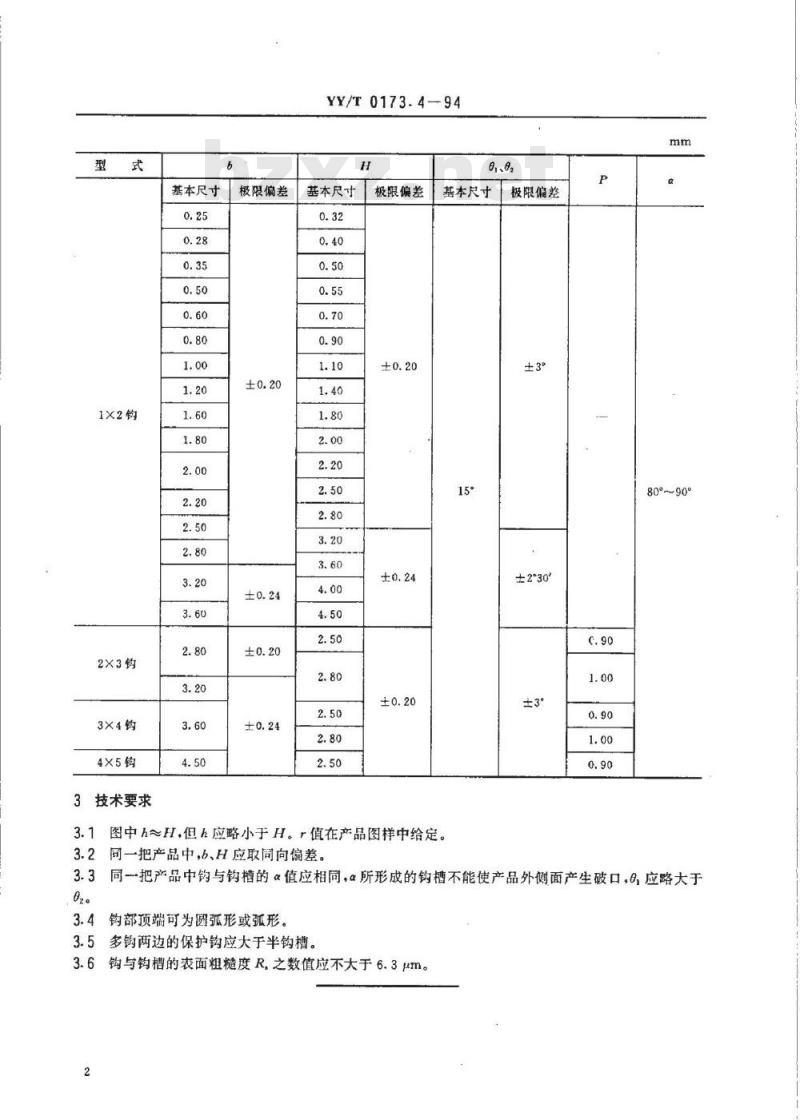

3技术要求
基本尺寸
极限偏差
YY/T0173.4--94
基本尺寸
极限偏差
基本尺寸极限偏差
± 3°
±2°30
3.1图中h～H.但h应略小于H。r值在产品图样中给定。3.2同一把产品中，b、H应取同向偏差。P
80°~90°
3.3同一把产品中钩与钩槽的α值应相同，α所形成的钩槽不能使产品外侧面产生破口，0，应路大于02。
3.4钩部顶端可为圆弧形或弧形。3.5多钩两边的保护钩应大于半钩槽。3.6钩与钩槽的表面粗糙度R.之数值应不大于6.3μm。2
附加说明：
YY/T0173.4-94
本标准由全国外科器械标准化技术委员会提出。本标准由国家医疗器械质量监督检验中心归口。本标准由上海手术器械厂负责起草。本标准主要起草人张怡。
GB3056—82《手术器械1X2唇头钩》调整为本行业标准。3

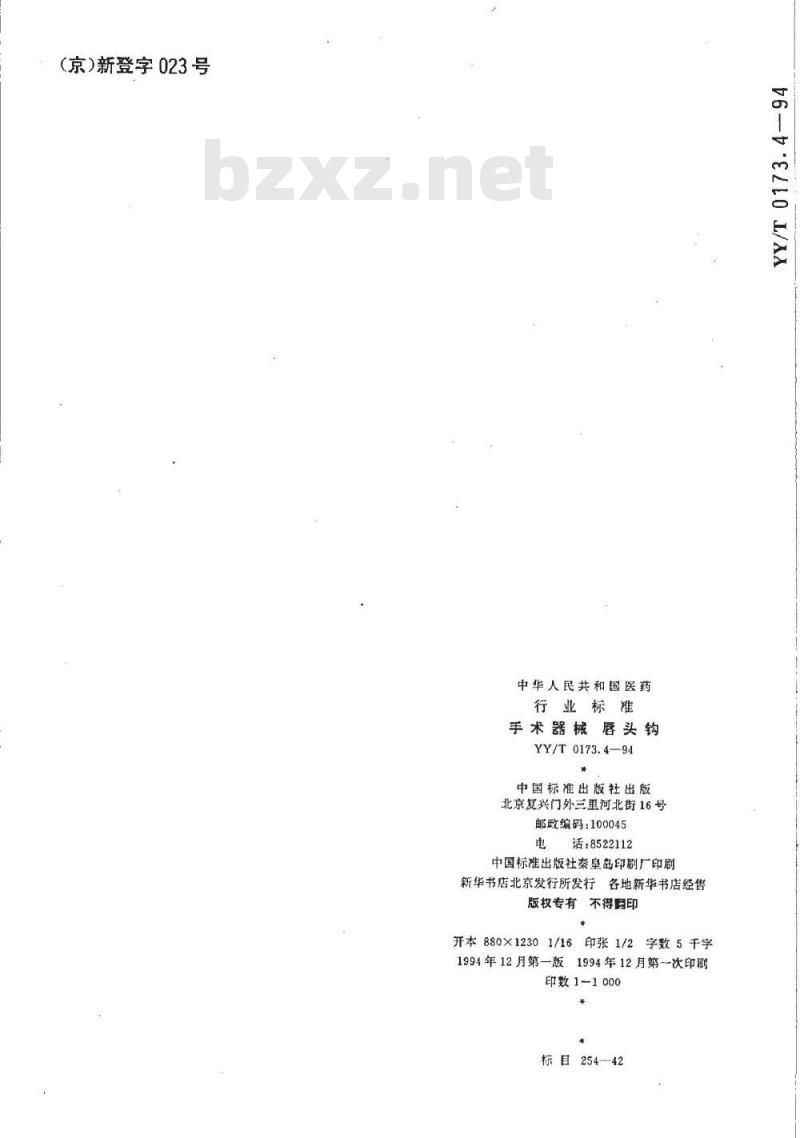

（京）新登字023号
中华人民共和国医药
行业标准
手术器械唇头钩
YY/T0173.4—94
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2
字数5千字
1994年12月第一版1994年12月第一次印刷印数1-1000
标目254—42
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
