【YY医药标准】手术器械小长方柄空心八角柄六角柄

本网站发布时间： 2024-11-10 07:39:59

YY/T0173.9-1994
现行
　点击下载此标准

基本信息

标准号：
YY/T 0173. 9-1994
标准名称：
手术器械小长方柄空心八角柄六角柄
标准类别：
医药行业标准(YY)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
53.45 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
手术器械长方空心八角六角

标准简介/下载

点击下载

标准简介：

YY/T 0173. 9一1994.
1主题内容与适用范围
YY/T 0173. 9规定了手术器械小长方柄、空心八角柄、六角柄的产品分类、技术要求。
YY/T 0173. 9适用于手术器械小长方柄、空心八角柄、六们柄(以下简称柄子)。该手柄供设计手术器械产品时选用。
2引用标准
GB 1220不锈钢褶
GB 2401黄铜板
YY/T 0173.7手术器械柄花
3产品分类
3.1柄子的分类按表 1的规定。
3.3实心柄上的柄花应符合YY/T 0173. 7中的规定。
3.4空心柄的型式和基本尺寸应符合图4~5及表3的规定.
4技术要求
4.1 柄子应采用GB 1220中规定的1Cr13,1Cr18Ni9或GB 2041中规定的H62材料制成。
4.2柄子的外形轮席应清晰、正直、匀称。外表应光滑,无锋棱、毛剌、裂纹。
4.3小长方柄上的柄花应清晰、完整.不得有缺花、烂花.
4.4柄子的表面粗糙度数值;有光亮不大于R.0. 4 um,无光亮不大于R.1.6 pm. .
注:小长方柄和使用功能部分为整体结构时,柄子材料应符合使用功能部分的要求。
附加说明:
YY/T 0173. 9由全国外科器械标准化技术委员会提出。.
YY/T 0173. 9由全国外科器械标准化技术委员会归口..
YY/T 0173. 9由上海手术器械六厂负费起草。
YY/T 0173. 9主要起草人刘伟群,江云康。

标准内容

部分标准内容：

中华人民共和国医药行业标准
手术器械
小长方柄空心八角柄
丙六角柄
主题内容与适用范围
YY/T0173.9-94
代替ZBC31005~31006—86
本标准规定了手术器械小长方柄、空心八角柄、六角柄的产品分类，技术要求。本标准适用于手术器械小长方柄、空心八角柄、六角柄（以下简称柄子）。该手柄供设计手术器械产品时选用。
2引用标准
GB1220不锈钢棒
黄铜板
GB2401
YY/T0173.7手术器械柄花
3产品分类
柄子的分类按表1的规定。
实心柄
有柄花小长方柄
无柄花小长方柄
3.2实心柄的型式和基本尺寸应符合图1～3及表2的规定。IA
图！小长方实心柄
国家医药管理局1994-12-19批准型
空心柄
八角柄
六角柄
1995-05-01实施
标记示例：
YY/T0173.9-94

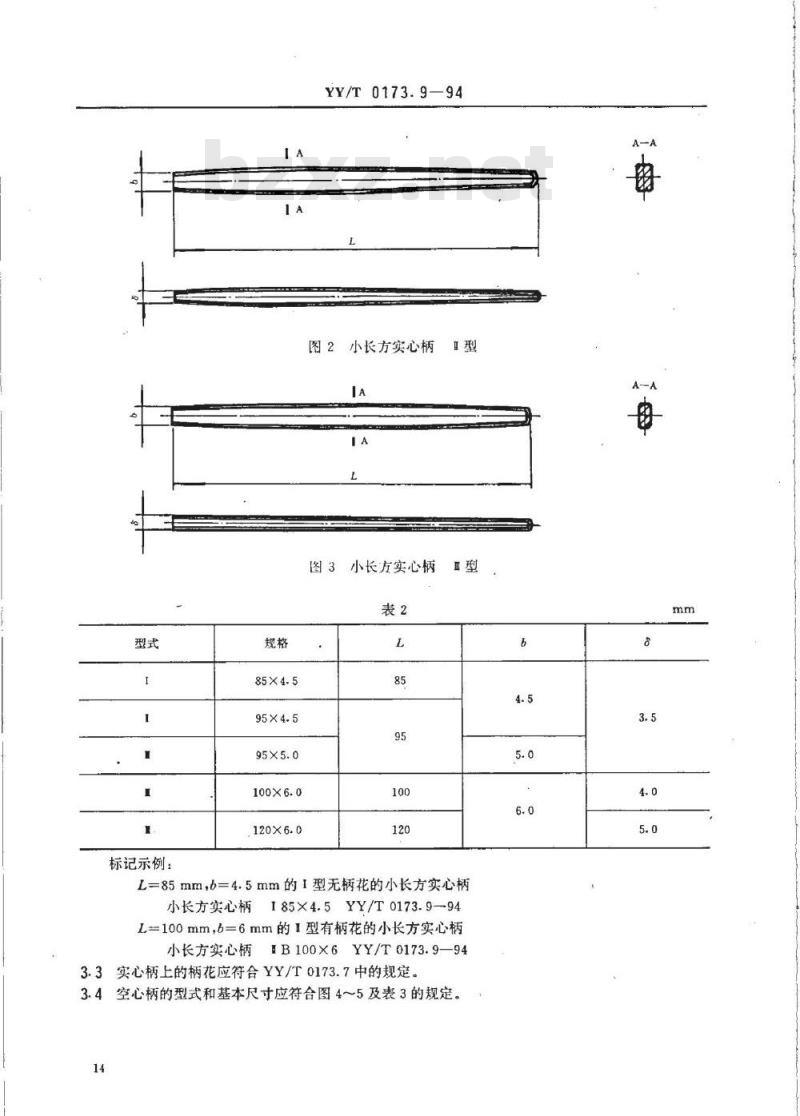

图2小长方实心柄1型
图3小长方实心柄
L=85mm，b=4.5mm的1型无柄花的小长方实心柄小长方实心柄185×4.5YY/T0173.9-94L=100mm，b=6mm的1型有柄花的小长方实心柄小长方实心柄1B100X6YY/T0173.9—943.3实心柄上的柄花应符合YY/T0173.7中的规定。3.4空心柄的型式和基本尺寸应符合图4～5及表3的规定。14
八角柄
六角柄
标记示例：
YY/T0173.9-—94Www.bzxZ.net

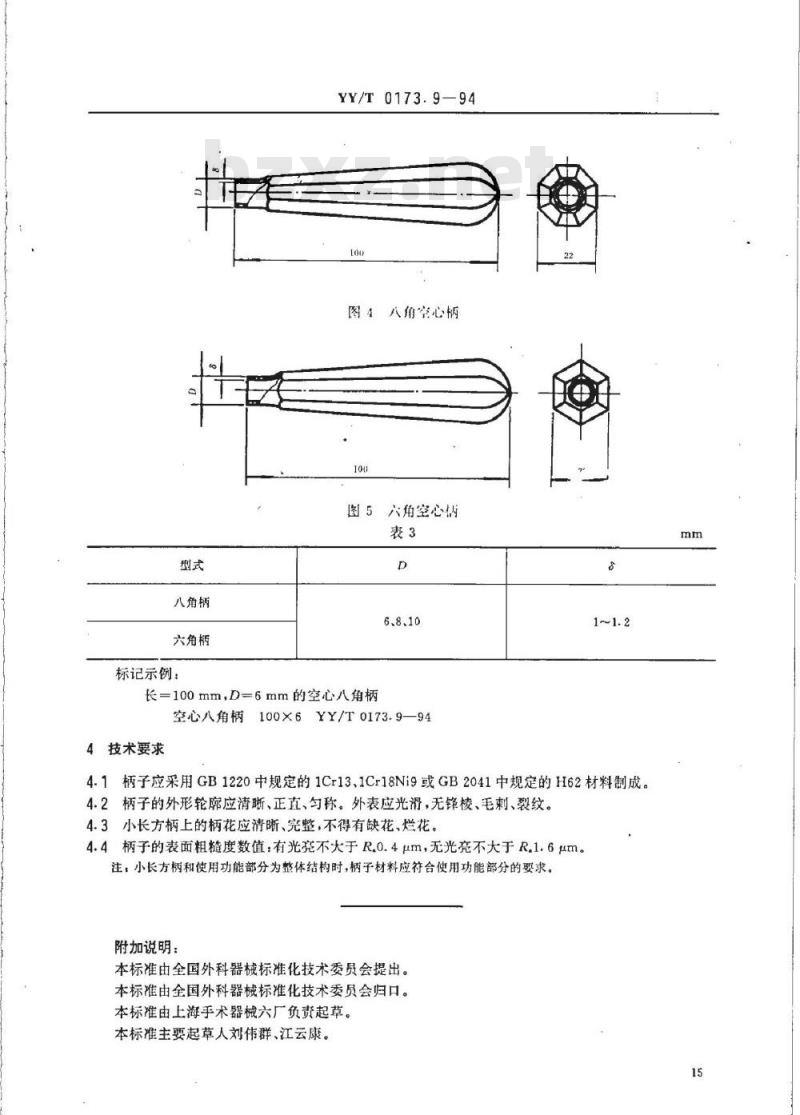

图4八角空心柄
图5六角空心俩
6、8、10
长=100mm，D一6mm的空心八角柄空心八角柄100×6YY/T0173.9—944技术要求
4.1柄子应采用GB1220中规定的1Cr13、1Cr18Ni9或GB2041中规定的H62材料制成。4.2柄子的外形轮廊应清晰、正直、匀称。外表应光滑，无锋棱、毛刺、裂纹。4.3小长方柄上的柄花应清晰、完整，不得有缺花、烂花。4.4柄子的表面粗糙度数值：有光亮不大于R.0.4μm，无光亮不大于R.1.6μm。注，小长方柄和使用功能部分为整体结构时，柄子材料应符合使用功能部分的要求。附加说明：
本标准由全国外科器械标准化技术委员会提出。本标准由全国外科器械标准化技术委员会归口。本标准由上海手术器械六厂负责起草。本标准主要起草人刘伟群、江云康。mm
