【YD通讯标准】 2GHz TD-SCDMA/WCDMA 数字蜂窝移动通信网支持国际移动设备标识(IMEI)校验的网络设备技术要求

1CS 33.040.01

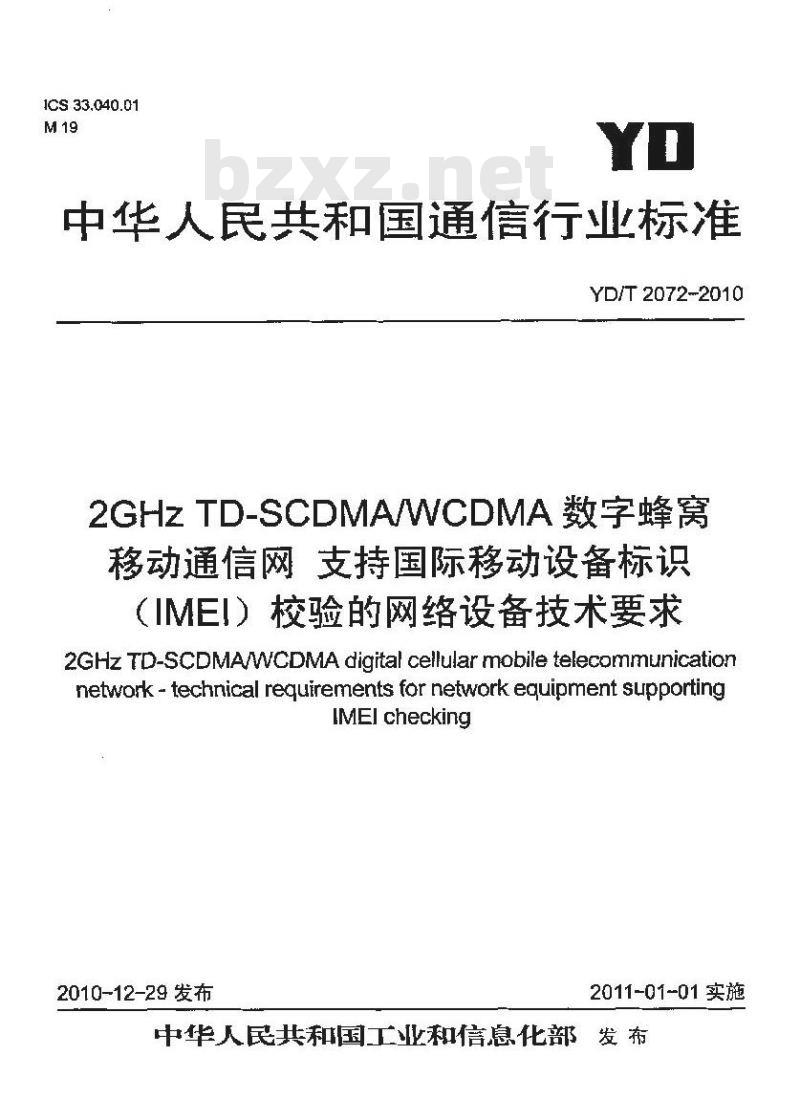

中华人民共和国通信行业标准
YD/T 2072-2010
2GHzTD-SCDMAWCDMA数字蜂窝
移动通信网支持国际移动设备标识（IME）校验的网络设备技术要求2GHz TD-SCDMAWCDMA digital cellular mobile telecommunicationnetwork - technical requirements for network equipment supportingIMElchecking
2010-12-29 发布
2011-01-01实施
中华人民共和国工化和信息化部发布前言·

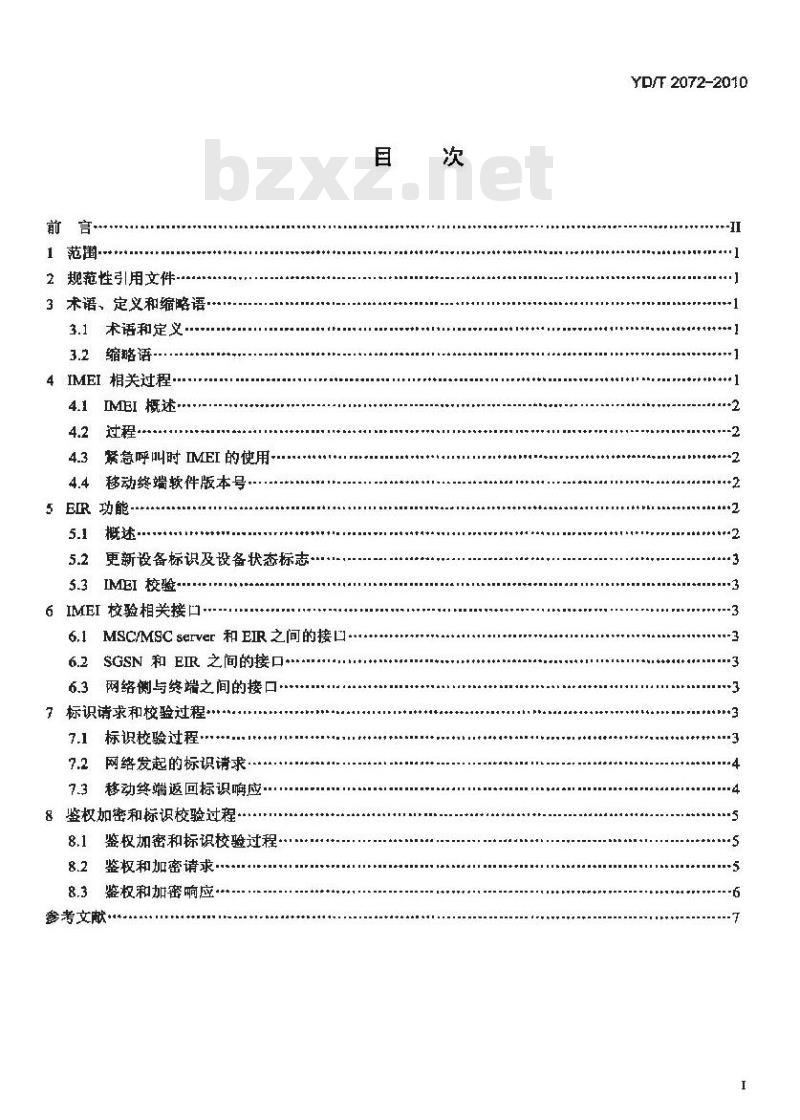

1范围
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语
4 IMEI 相关过程-bzxZ.net
IMEI概述
过程·
紧意呼叫时 IMEI 的使用
移动终端软件版本号
5ER功能：
更新设备标识及设备状态标志
IMEI校验-
6IMEI校验相关接口·
6.1 MSC/MSC server 和 EIR之间的接凹·6.2 SGSN 和 EIR 之间的接口-
6.3网络侧与终端之间的接口
了标识请求和校验过程
标识校验过程·
网络发起的标识请求
移动终端返回标识响应………
8鉴权如密和标识校验过程
8.1鉴权加密和标识校验过程
鉴权和加密请求
鉴权和加密响应
参考文
TYKAONYKACa
YD/T 2072-2010
YD/T2072-2010

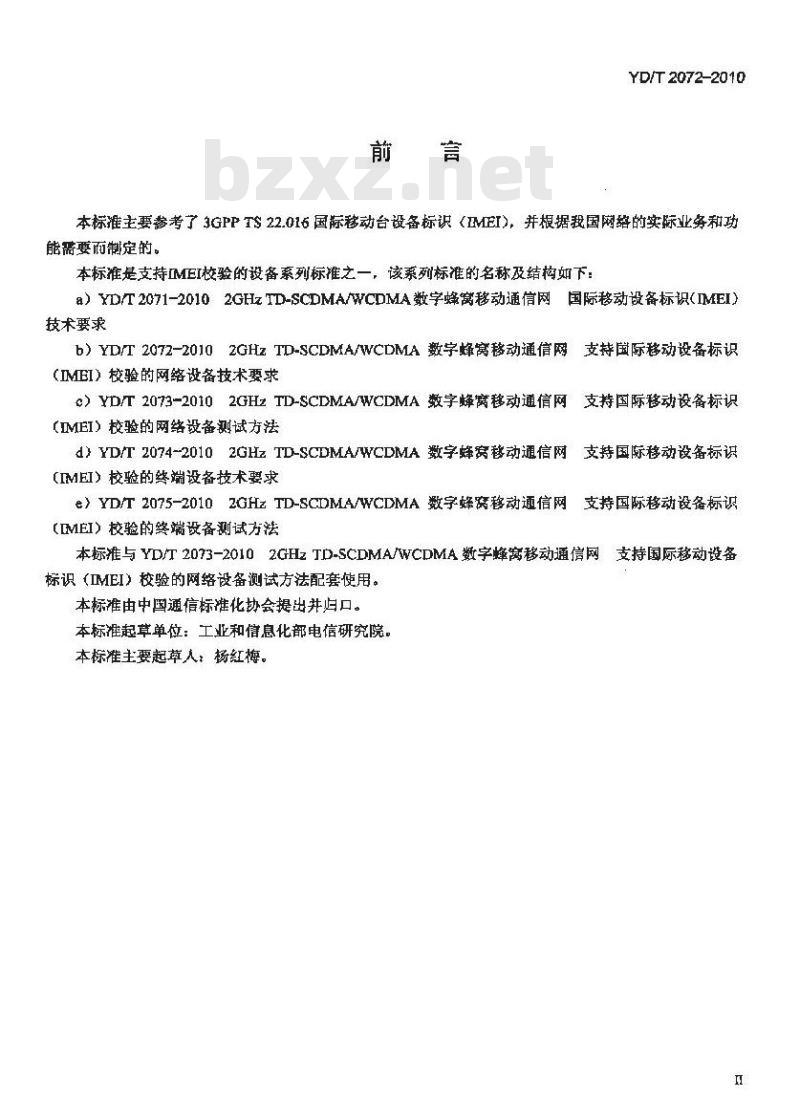

本标主要参考了3GPPTS22.016国际移动台设备标识（EMEI)，并根据我国网络的实际业务和功能需要而制定的。
本标准是支持IMEI校验的设备系列标推之一，该系列标准的名称及结构如下：a）YD/T2071-20102GHzTD-SCDMA/WCDMA数字蜂窝移动通信网国际移动设备标识（IMEI）技术要求
b）YD/T2072-20102GHzTD-SCDMA/WCDMA数享蜂窝移动通信网支持国际移动设备标识(IMEI）校验的网络设备技术要求α）YD/T 2073-20102GHzTD-SCDMA/WCDMA 数字蜂窝移动通信网支持国际移动设备标识（IMEI）校验的网络设备测试方法d）YD/T2074-20102GHzTD-SCDMA/WCDMA数字蜂宽移动通信网支持国际移动设备标识(IMEI）校验的终端设备技术要求e）YD/T2075-20102GHzTD-SCDMA/WCDMA数字蜂窝移动通信网支持国际移动设备标识IMEI）校验的终端设备测试方法本标准与YD/T2073-20102GHzTD-SCDMA/WCDMA数字蜂窝移动通信网支持国际移动设备标识（IMEI）校验的网络设备测试方法配套使用。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院。本标准主要起草人：杨红梅。
YD/T 2072-2010

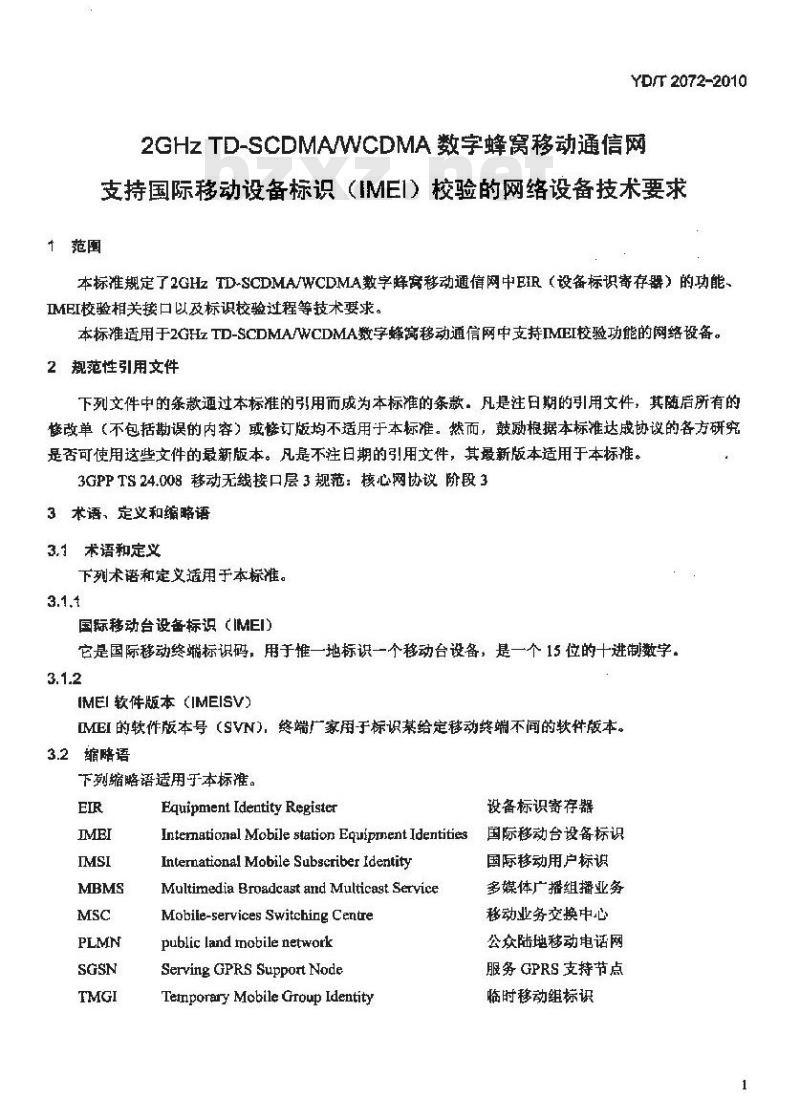

2GHzTD-SCDMAWCDMA数字蜂窝移动通信网支持国际移动设备标识（IME1）校验的网络设备技术要求1范围
本标准规定了2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网中EIR（设备标识寄存器）的功能、IMEI校验相关接口以及标识校验过程等技术要求。本标准适用于2GHzTD-SCDMA/WCDMA数字蜂篇移动通信网中支持IMEI校验功能的网络设备。2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的整改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3GPPTS24.008移动无线接口层3规范：核心网协议阶段33术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.4
国际移动台设备标识（IMEI）
它是国际移动终端标识码，用于推一地标识一个移动台设备，是一个15位的十进制数字，3.1.2
IMEI软件版本（IMEISV）
IMEI的软件版本号（SVN)，终端广家用于标识某给定移动终端不同的软件版本。3.2缩略语
下列缩略语适用于本标准。
Equipment Identity Register
Intemational Mobile station Equipment IdentitiesInternational Mobile Subscriber IdentityMultimedia Broadcast and Multicast ServiceMobile-services Switching Centrepublic land rnobile network
Serving GPRS Support Node
Tenporary Mobile Group IdentityTYKAONYKACa
设备标识寄存器
国际移动台设备标识
国际移动用户标识
多媒体广播组播业务
移动业务交换中心
公众陆地移动电话网
服务 GPRS支持节点
临时移动组标识
YD/T 2072-2010

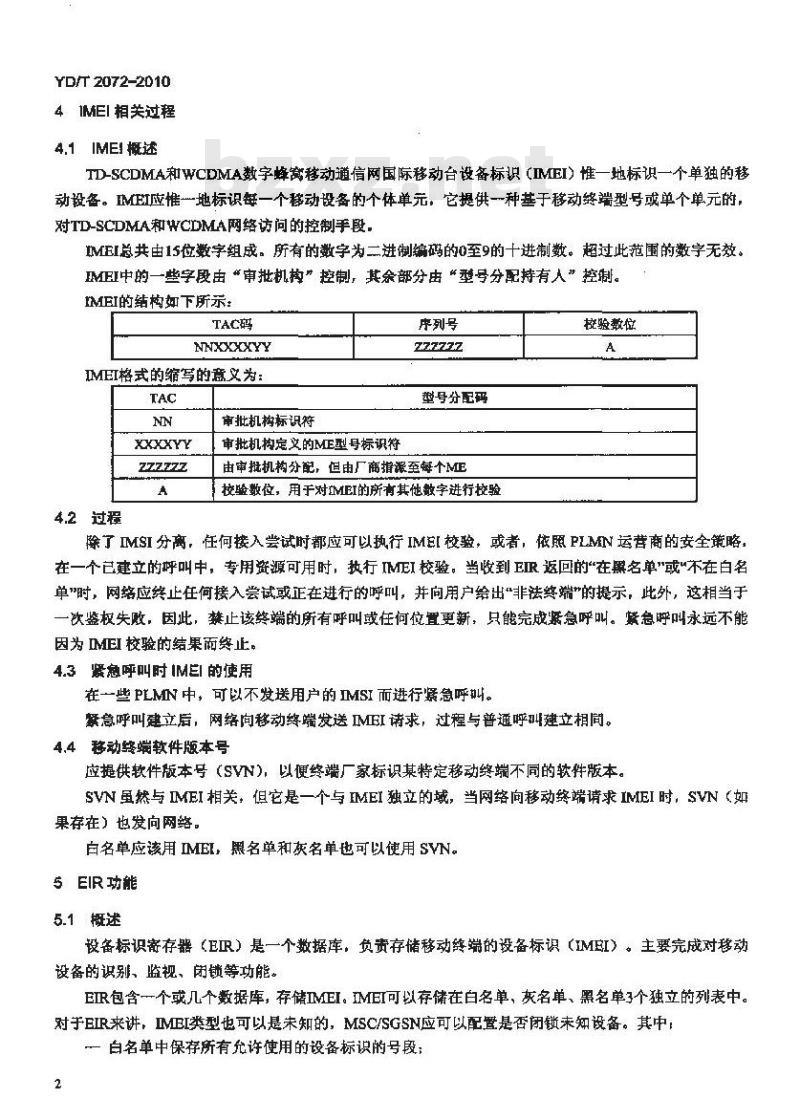

4IMEI相关过程
4.1IMEI 概述
TD-SCDMA和WCDMA数字蜂察移动道信网国际移动台设备标识（IMEI）堆一地标识一个单独的移动投各。IMEI应惟地标识每一个移动设备的个体单元，它提供一种基于移动终端型号或单个单元的对TD-SCDMA和WCDMA网络访问的控制手段，MEI总共由15位数字组成。所有的数字为二进制编码的0至9的十进制数。超过此范围的数字无效。MIEI中的一些字段由“审批机构”控制，其余部分出“型号分配持有人”控制。IMEI的结构如下所示：
TAC码
NNXXXXYY
IMEI格式的缩写的意义为：
ZZZ77Z
4.2过程
审批机构标识符
审批机构定义的ME型号标识符
序列号
ZZ777Z
型号分配码
由审批机构分配，但由厂商指派至每个ME校验数位，用于对MEI的所有其他敏字进行挖验挺验数位
除了IMSI分离，任何接入尝试时都应可以执行IME[校验，或者，依照PLMN运营商的安全策略，在一个已建立的呼叫中，专用资源可用时，执行IMEI校验。当收到EIR返回的“在名单\或\不在白名单时，网将应止任何接入尝试或正在进行的呼叫，并向用户给出“非法终端的提示，此外，这相当于一次鉴权失败，因此，禁止该终端的所有呼叫或任何位置更新，只能完成紧急呼叫。紧急呼叫永远不能因为IMEI校验的结果而终止。
4.3紧愈呼叫时IMEI的使用
在一些PLMN中，可以不发送用户的MSI而进行紧急呼州。紧意呼叫建立后，网络间移动终端发送IMEI请求，过程与普通呼叫建立相间。4.4移动终端软件版本号
应提供软件版本号（SVN)，以便终端厂家标识基特定移动终端不同的软件版本，SVN虽然与IMEI相关，但它是一个与IMEI独立的城，当网络向移动终端请求INIEI时，SVN（如果存在）也发向网络。
白名单应该用IMEI，黑名单和灰名单也可以使用 SVN。5EIR功能
5.1概述
设备标识寄存器（EIR）是一个数据库，负责存储移动终端的设备标识（IMEI）。主要完成对移动设备的识别、监视、闭锁等功能。EIR包含一个或几个数据库，存储IMEI。IMEI可以存储在白名单，灰名单，黑名单3个独立的列表中。对于EIR来讲，IMEI类型也可以是未知的，MSC/SGSN应可以配暨是否闭锁未知设备。其中：一自名单中保存所有允许使用的设备标识的号段；2
黑名单中保存所有被闭锁的设备标识：一灰名单中的设备不闭镇，但是被网络记录（为了统计或其他目的）。5.2更新设备标识及设备状态标志YD/T 2072-2010
EIR应能依据某些管理中心或高一级EIR的要求，更新存储的设备标识及设备状态标志。5.3IMEI校验
EIR应能依据MSC/SGSN的要求，校验IMEI及其状态，并将结果告之MSC/SGSN。6IMEI校验相关接口
6.1MsC/Mscsarvar和EIR之间的接口MSC/MSCserver和EIR之间的接口为F接凹，负责在MSC/MSCserver和EIR之间交换数据，通过F接口EIR可以校验来自移动终端的IMEI的状态。该接口信令采用MAP协议，协议找如图1所示：MAP
图1MscMscserver和EiR之间的接口协这栈6.2SGSN 和 EIR之间的接口
SGSN和EIR之间的接口为G接口，负责SGSN和EIR之间交换数据，通过Gf接口EIR可以校验来自移动擎端的IMEI的状态，
该接口信令采用MAP协议，协议找如图2所示；MAP
图2SGSN和EIR之间的接口协这样6,3 网络偿与终端之间的接口
网络与终端的接口要求见3GPPTS24.008。7：标识请求和校懿过程
7.1标识校验过程
标识校验过程如图3所示：
1)MSC/SGSN向MS发送\IdentityRequest(IdenatityType）\消息，MS响应“IdentityResponse（MobileIdentity)
TYKAONYKACa
YD/T 2072-2010
2）如果MSC/SGSN决定用EIR校验IMEI，则向EIR发送“CheckIMEI（IMEI），EIR返回“CheckIMEI Ack (IME) 消息
7.2两络发起的标识请求
BSSUTRAN
1. dantity Reg
1.deatity
MSCASGSN
2, Cheek IME
Check IMEI A
图3标识校验过程
网络通过向终端发送IDENTITYREQUEST消息发起标识请求过程，同时启动定时器T3270，IDENTITYREQUEST消息通过标识类型倍息单元（identitytpe）指定请求的标识参数。7.3移动终端返回标识响应
7.3.1概述
移动终端在RR连接存在时，应随时可以响应IDENTTTYREQUEST消息。一收到IDENTITYREQUEST消息，移动终端就返回IDENTITYRESPONSE消息，IDENTTTYRESPONSE中包含网络侧请求的标识参数。
网络侧一收到IDENTITYRESPONSE消息，就触发停止定时器T3270。7.3,2移动台标识
移动台标识（MobileIdentity）信息单元主要用于提供IMSI、TMSI/P-TMSI/M-TMSI、IMEBI、IMEISY或者与 MBMS会话标识关联的TMGI《临时移动组标识)。IMSI包含15个数字，TMSI/P-TMSIM-TMSI为4byte，IMEI包含15个数字，IMEISV是16个数字，TMGI最多 6个字节，如果包含 MBMS 会话标识 （MBMS Session Identity)，则为 1byte。分组寻呼时，网络接照如下优先级选择移动台标识，当P-TMSI可用时选择P-TMSI：
当没有P-TMSI 可用时，用MSI。另外，在A/Gb模式下，MBMS通知过程中。标识类型选移动台标识为TMGI和可选的MBMS会话标识”。
除了紧急呼叫建立、紧急呼叫重建立、移动台终结的呼叫建立、身份认证过程、GMM身份认证过程、GMM鉴权和加密过程以及加密模式设置过程之外，其他情况下，移动台和网络应按如下优先级选择移动台标识类型
一 当 TMSI 可用时选择 TMSI
一当TMSI不可用时，选择IMSI
移动台终结的呼叫建立，移动台应选择与网络侧发来的PAGINGREQUEST消息中相同的移动台标识，在增强的DTMCS建立时，移动台在PAGINGRESPONSE消息中按如下优先级选择移动台标识类型
一当TMSI可用时选择TMSI：
一当TMSI不可用时，选择IMSI。紧急呼叫建立和重建立，移动台应按照如下优先级选择移动台标识类型：YDT2072-2010
一TMSI可用时，位置更新状态为UPDATED且存储的LAI与从当前服务小区的BCCH中收到的LSI 相同时，选TMSI;
TMSI不可用时，或者TMSI可用但是更新状态不是UPDATED，且存储的LAI与从当前服务小区的BCCH中收到的LSI不同时，选IMSI：一当SIM/USIM不可用或者移动台认为SIM/USIM无效或者IMSI或TMSI不可用时，选IMEL。在身份认证过程和GMM认证过程中，移动台应该首先选择网络侧要求的移动台标识类型，如果可用的话，请求的标识类型不可用，移动台应指示标识类型为“No Identity\。7.3.3异常情况
7.3.3.1RR 连接失败
在接收到IDENTITYRESPONSE之前一旦监测到RR连接失败，网络应释放在何存在的MM连接并放弃正在进行的 MM 过程。
7.3.3.2定时器T3270超时
定时器T3270在监管着身份认证过程，T3270超时后网络应释放RR连接。这种情况下，网络应放弃身份认证过程以及正在进行的MM过程，释放存在的MM连接，并发起RR连接释放过程。7.3.3.3请求的标识不可用
如果终端不能在IDENTITYRESPONSE消息中编码网络请求的标识，如没有有效的SIM，则将标识类型（identitytype）编码为“Noidentity\。8鉴权加密和标识校验过程
8.1鉴权加密和标识校验过程
鉴权加密及标识校验过程如图4所示MS
BSS/UTRAN
MSC/SGSN
.Aufhenticatioaind cipharingrequt1. Authenticstiga an cipbering responuo2. Check IMEI
2CheckMEIAck
图4监权加密及标识校验过程
1）MSC/SGSN 向MS发送“Authentication and ciphering request消息（消息中包含移数IMEISVrequest)，MS响应 “Authentication and ciphering respanse\2）如果MSC/SGSN决定用EIR校验IMEI，则向EIR发送“CheckIMEI（IMEI）”，EIR返回“CheckIMEIAck（IMEI）\消息。
8.2鉴权和加密请求
监权和加密请求是网络发给MS的鉴权MS标识的消息，另外，加密模式指示是否采用加密。在AUTHENTICATIONANDCIPHERINGREQUEST消息中包含“IMEISVrequest”数，即请求MS在返5
TYKAONYKACa
YD/T 20722010
回的 AUTHENTICATION_AND_CIPHERING RESPONSE 消息中包含 IMEISV，8.3鉴权和加密响应
该消息是 Ms 发给网络的，用于响应 Authentication and ciphering request 消息。 如果网络侧请求了IMIEISV, 则在 Authentication and cipbering reaponse 中包含 IMEISV。6
参考文献
[1]30PP TS 22.016 国际移动台设备标识（IMEL)TYKAoNrKAa
