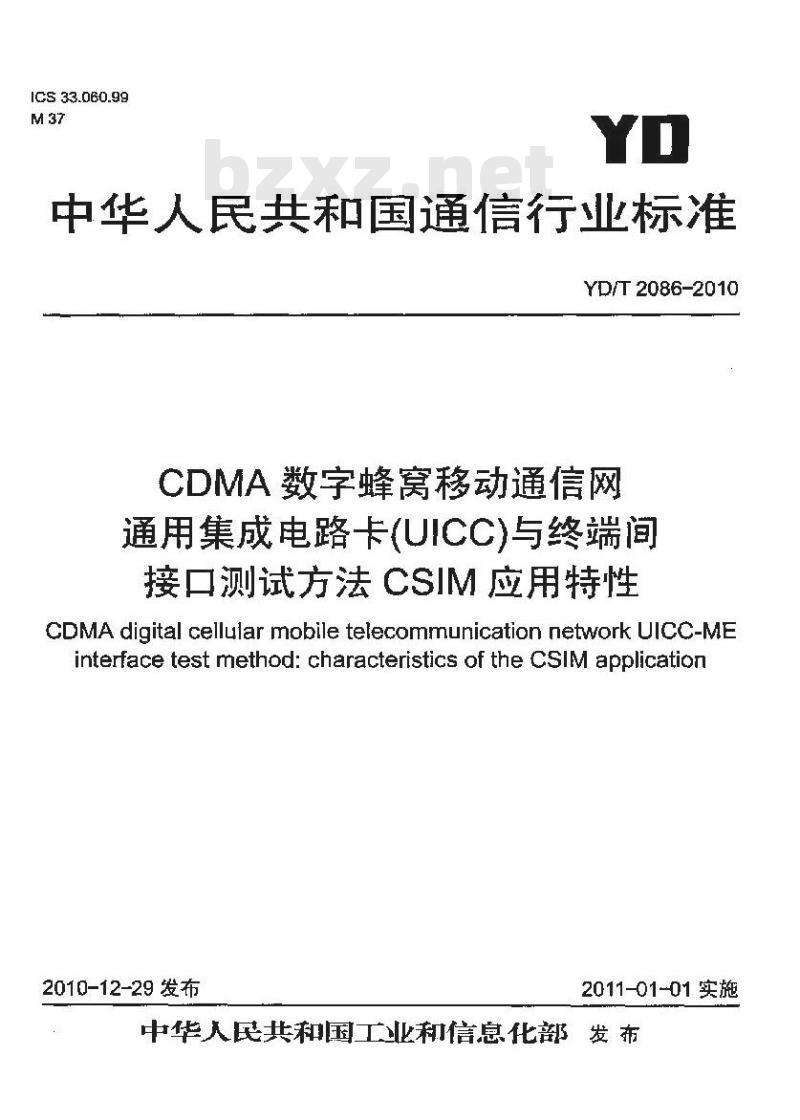

【YD通讯标准】 CDMA 数字蜂窝移动通信网通用集成电路卡(UICC)与终端间接口测试方法 CSIM 应用特性

ICs 33.060.99
中华人民共和国通信行业标准
YD/T 2086-2010
CDMA数字蜂窝移动通信网
通用集成电路卡(UICC)与终端间接口测试方法CSIM应用特性
CDMA digital cellular mobile telecommunication network UICC-MEinterface test method: characteristics of the CslM application2010-12-29 发布
2011-01-01实施
中华人民共和国工业和信息化部发布前言

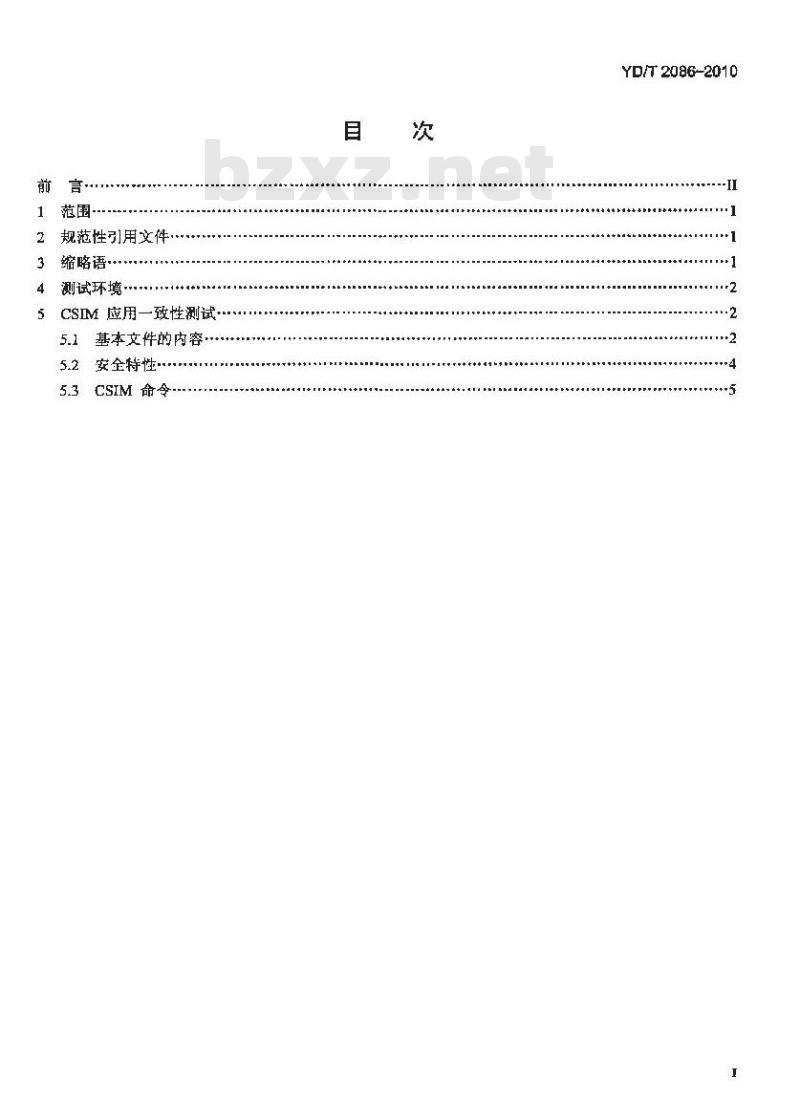

1范围-
2规范性引用文件
缩略语·
测试环境
CSIM 应用一致性测试.
5.1基本文件的内容
安全特性·
CSIM命令
TYKAONYKACA
YD/T 2086-2010
YD/T2086-2010

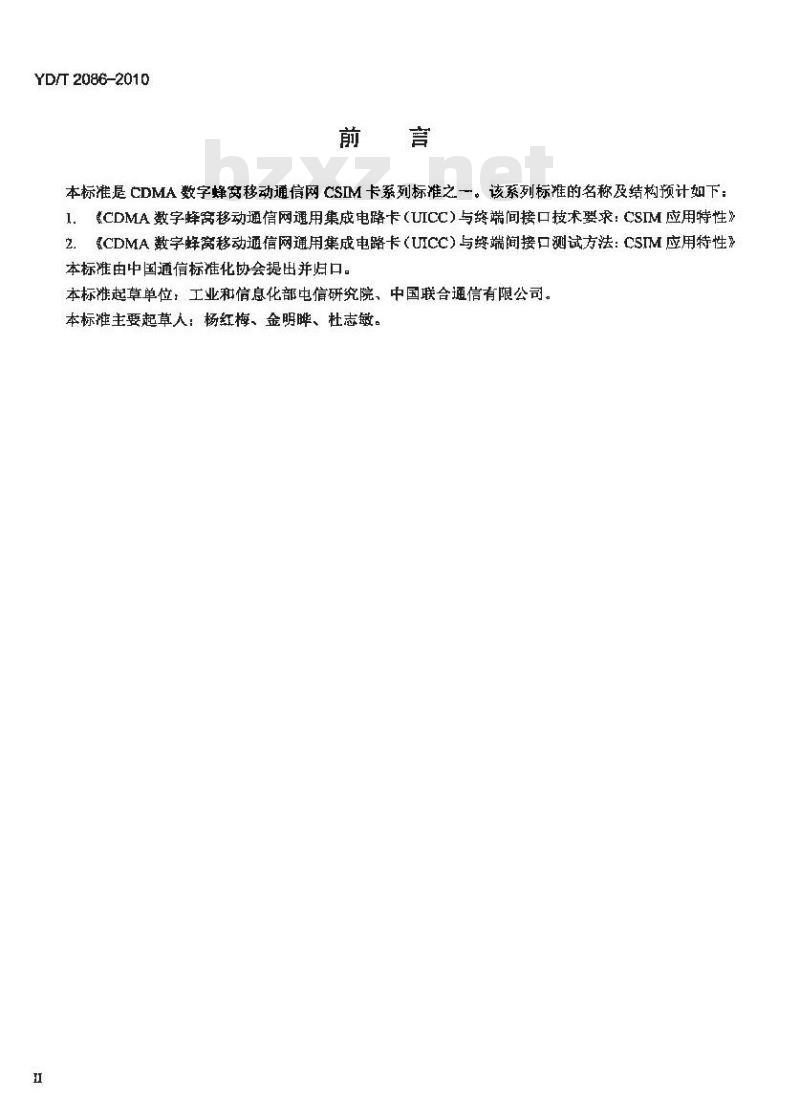

本标准是CDMA数字蜂窝移动通信网CSIM卡系列标准之一。该系列标准的名称及结构预计如下：（CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求：CSIM应用特性》1.
2.CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与资端间接口测试方法：CSIM应用特性》本标雅由中国通信标准化协会提出并归口。本标准起草单位，工业和信息化部电信研究院、中国联合通信有限公司。本标雅主要起草人：杨红梅、金明晔、杜志敏。1范围

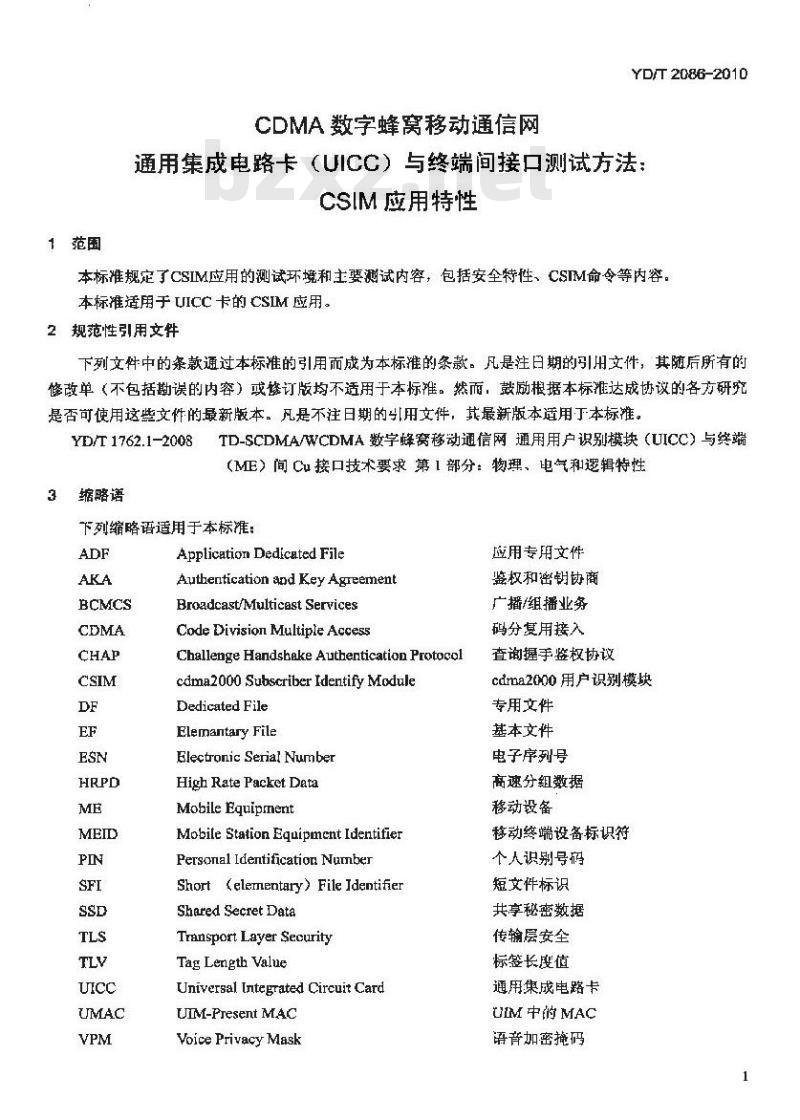

CDMA数字蜂窝移动通信网
YD/T 2086-2010
通用集成电路卡（UICC）与终端间接口测试方法：CSIM应用特性
本标准规定了CSIM应用的测试环境和主要测试内容，包括安全特性、CSIM命含等内容，本标准适用于UICC卡的CSIM应用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的[用文件，其最新版本适用丁本标准。YD/T 1762.1-2008
缩略语
TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块（UICC）与终端（ME）间Cu接口技术要求第1部分：物理，电气和逻辑特性下列缩略语适用于本标准：
Application Dedicated File
Authentication andKeyAgreementBroadcast/MulticastServices
Code Division Multiple AccessChallenge Handsheke Authentication Protocalcdma2000 Subscriber Identify ModuleDedicated File
Elemantary File
Electronic Serial Number
High Rate Packet Data
Mobile Equipment
Mobile Station Equipment IdentifierPersonal Identification NunberShort (elementary)File JdentifierShared Secret Data
Transport Layer Security
Tag Length Value
Universal Integrated Circuit CardUIM-Present MACbzxz.net
Voice Privacy Mask
TYKAONYKAa
应用专用文件
鉴权和密钥协商
广播/组播业务
码分复用接入
查询握手鉴权协议
cdrma2000用户识别模块
专用文件
基本文件
电子序列号
高速分组数据
移动设备
移动终端设备标识符
个人识别号码
短文件标识
共享秘密数据
传输层安全
标签长度值
通用集成电路卡
UIM 中的MAC
语音加密掩码
YD/T2086-2010

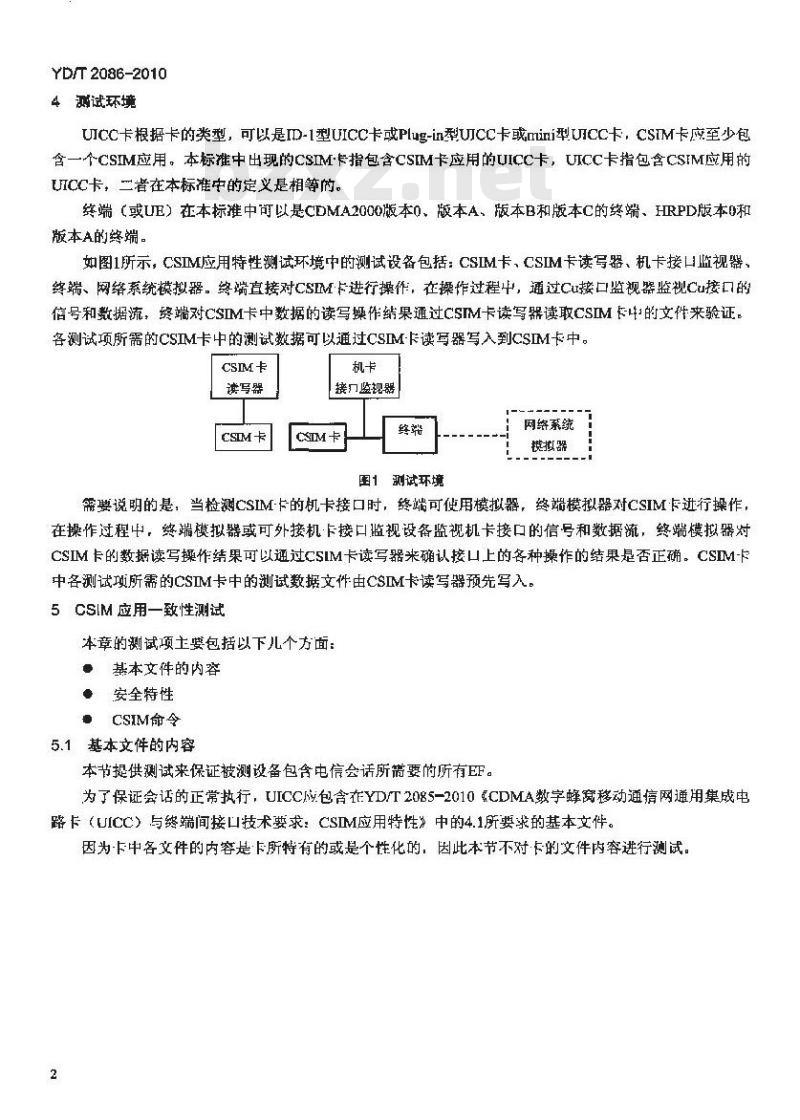

4测试环境
UICC卡根据卡的类型，可以是ID-1型UICC卡或Plug-in型UCC卡或mini型UCC卡，CSIM卡应至少包含一个CSIM应用。本标推中出现的CSIM·指包含CSIM卡应用的UICC卡，UICC卡指包含CSIM应用的UICC卡，二者在本标准中的定义是相等的。终端（或UE）在本标准中可以是CDMA2000版本0、版本A，版本B和版本C的终端、HRPD版本0和版本A的终端。
如图1所示，CSIM应用特性测试环境中的测试设备包括：CSIM卡，CSIM卡读写器、机卡接口监视器、终端、网络系统模拟器。终端直接对CSM·卡进行操作，在操作过程中，通过Cu接口监视器监视Cu接口的信号和数据流，终端对CSIM卡中数据的读写操作结果通过CSIM卡读写器读取CSIM长的文件来验证。客测试项所需的CSIM卡中的测试数据可以通过CSIM卡读写器写入到CSIM卡中。CSIM卡
读写器
CSIM卡
接监规器
CSIM卡
图1别试环境
网络系统
模拟器
需要说明的是，当检测CSIM-卡的机卡接口时，终端可使用模拟器，终端模拟器对CSIM卡进行操作，在操作过程中，繁端模拟器惑可外接机·卡接口蓝规设备监谢机卡接口的信号和数据流，整端模拟器对CSIM卡的数据读写操作结果可以通过CSIM卡读写器来确认接口上的各种操作的结果是否正确。CSIM-F中各测试项所需的CSIM卡中的测试数据文件由CSIM卡读写器预先写入。5CSIM应用一致性测试
本章的测试项土要包括以下儿个方面：·基本文件的内容
·安全特性
CSIM命令
5.1基本文件的内容
本节提供测试来保证被测设备包含电信会话所筛要的所有EF。为了保证会话的正常执行，UICCi包含衣YD/T2085-2010&CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求：CSIM应用特性”中的4.1所要求的基本文件。因为卡中各文件的内容是卡下所特有的或是个性化的，因此本节不对·卡的文件内容进行测试。2
测试编号1.
测试项目：CSIM 卡的 CSIM 应用一致性测试分项目：基本文件的内容
测试且的：
验证CSM卡的文件内容衍合下列要求：YD/T2086-2010
a）在相应的DF下的每一个存在的巨F都应可以使用该EF相应的表格中所给出的标识来被选择：b）CSIM卡必须包含所有的必选文件：c）EF标识必须为EF相应的表格中所给出的标识。d）EF的结构和类型必须为EF相应的表格中所给出的结构和类型：e）文件大小应至少为EF相应的表格中所给出的值：如果EF相应的表格甲要求SFI为必选，则该EF必须有SFI：f)
名）访问条件应为EF相应的表格中所给定的访问条件预置条件：
CSIM卡被连接到ME模拟器
测试步骤：
1）ME模拟器复位CSIM卡：
2）ME模拟器向CSIM-下发送SELECT命令来选择EF对的DF：响应数据中标签为*83\的TLV数据对象应指示MF的标识为\3F00：CSIM卡返回的状态条件为SW1=90、SW2=*00\-正常带的命令结尾：3）ME模拟器向CSIM下发送SELECT命令来选择YD/T2085-2010《CDMA数字蜂窝移动通信网通用集成电路K（UICC）与终端问接口技术要求：CSIM成用特性中的4.1的第一个EF：CSIM卡返回的状态条件为SW1=\90、SW2=00-正常的命令结尾；响数据应满足以下要求：
标签为\83\的TLV数据对象应指示所选文件的标识，标签为82\的TLV数据对象不应为*38'和*78\：标签为82*的TLV数据对象应指示在YD/T2085-2010CDMA数字蜂窝移动通信网通用集成电路卡(UICC）与终端问接口技术要求：CSIM应用特性》的第4章中该EF所给定的结构：如果EF为透明文件，则标签为“80的TLV数据对象应至少为YD/T2085-2010CDMA数字蜂宽移动通信网通用集成电路卡（UICC）与终端间按口技术要求：CSIM应用特性”的第4章中该EF所给定的最小文件大小：
如果文件为线性定长结构或循环结构，则标签为?82\的TLVDO的第5和第6字节应与YD/T2085-2010&CDMA数字蜂宽移动通信网通用集成电路卡（UICC）与终端间接口技术要求：CSIM应用特性》的第14章中该EE所给定的记录长度相一效：如果文件为线性定长结构或循环结构，则标签为*80*的TLVDO应为一个整数乘以记录的长度；对于FYD/T208S-2010CDMA数字蜂宽移动通信网通用集成电路卡（UICC）与终端间接口技术要求：CSIM成用特性》的第4.章中分配了SFI值的EF文件，标签为“88\的TLV数据对象应呈现并为所分配的SFI值；对于没有分配SFI值的文件，标签为*88\的TLV数据对象应呈现为空值：标签为\86\8B\AB'“8C的TLVDO应指示了该EF所给出的访间条件。注：如果访问条件指示为引用安余，如果有必要，则在该点应读取EFARR中的被引用的记录预期结果：
CSIM卡满足测试目的中的所有要求测试说明：
本节要求测试的基本文件为在YD/T2085-2010CDMA数字蜂窝移动通信网通用集成电路卡（UTCC）与终端问接口技术要求：CSIM应用特性》的4.1中所婴求的基本文件3
YKAoNYKAea
YD/T2086-2010
5.2安全特性
测试编号2
测试项目: CSIM 卡的 CSIM 应用一致性测试分 项 目：安全特性
测试目的：
验证CSIM卡的文件内容符合下列要求：a）CSIM应用应使用O1\作为PIN的密钥引用，使用\81\作为PIN2的密钥引用：b）使用 PINZ 的访问将局限于 CSIM 应用 (也就是仅用于 ADF);c）对于具有多认证能力的UICC上的CSIM应用，使用限定的有效值为‘00和\08\，“00'表示不使用认证要求，“08*表示使用PIN来认证（基于用户知识的密钥引用数据)：d）CSIM 应用中的每一个文件都应引用存储在EFA中的一个访问规则；e） 在 DF TELECOM 下的每一个文件都应引用存储在 DFTELECOM 下的 EF ARR 中的一个访间规则;f）具有多认证能力的 UICC （从安金角度来看）应支持YD/T 1762.1-2008 中定义的使用 SE ID 的格式引用；
g）具有多认证能力的UICC（从安全角度来看）应支持使用通用PIN（密钥引用\11\）来替代UICC应用 PIN,如 YD/T 1762.1-2008 所定义。 只有通用 PIN 可以用做替代的 PIN预置条件：
CSIM卡被连接到ME模拟器
测试步骤：
1）对于具有多认证能力的CSIM卡执行下列步骤：ME模拟器复位CSIM卡：
ME模拟器向CSIM卡发送SELECT命令来选择DFTELECOMME模拟器向CSIM卡发送SELECT命令选择DFTLECOM下的第一个EF：响应数据应包含标签为*8B的TLVDO，它指示了引用的安全属性：对CSIM卡中DPTELECOM下的所有EF发送SELBCT命令：响应数据应包含标签为“8B的TLVDO，它指示了引用的安全属性；ME模拟器向CSIM卡发送SELECT命含来选择并激活CSIM应用：响应数据应满足以下要求：标签为\C6°的TLVDO（PS模版DO）应包含对于通用PIN标签为\95\的TLVDO（使用限定），并且该TLV的值为\00或\08\；ME模拟器向CSIM卡发送SELECT命令来选择CSIM卡应用中的第一个EF：响应数据应包含标签为*8B'的TLVDO，它指示了引用的安全属性：响应数据还应包含SETD和EFARR记录编号：
对CSIM卡中所选ADF下的所有EF发送SELECT命令：响应数据应包含标签为8B\的TLVDO，它指示了引用的安全展性；响应数据还应包含SEID和EFARR记录编号：
2）对于具有单认证能力的CSIM卡执行下列步骤：ME模拟器复位CSIM卡；
ME模拟器向CSIM卡发送SELECT命令来选择DFTELECOMME模拟器向CSIM卡发送SELECT命令在选择DFTELECOM下的第一个EF；响应数据应包含标签为\8B'的TLVDO，它指示了引用的安全属性：响应数据还应包含对存储在EFARR中的一个访间规则的引用；
对CSIM卡中DFELECOM下的所有EF发送SELECT命令：响应数据应包含标签为*8B'的TLVDO，它指示了引用的安全属性：对CSIM卡中所选ADF的所有ADFcM和EF发送SELECT命令：响应数据应包含标签为8B'的TLVDD，它指示了引用的安全属性预期结果：
CSIM卡满足测试目的中的所有要求4
5.3CSIM命令
5.3.1安全相关命令
测试编号3
测试项目：管理共享秘密数据（SSD）分项耳：更新共享秘密数据（Update SSD）测试的：
YD/T2086-2010
验证UpdateSSD用十产生新的SSD，在BSC（BASESTATIONCHALLENGE》模式下，这个功能只能在 BASE STATION CHALLENGE 功能执行之后执行一次预置条件：
a）CSIM-卡连接到ME模拟器上：b）RANDSSD-7学节于六进制数，RANDSeed=4享节十六进制数，Process_Control-\00\，ESN=\D00 0000
测试步骤：
1）ME模拟器复位CSIMF：
2）ME模拟器间CSIM卡发送VERIFYPIN命令：3）ME模拟器向CSIM卡发送SELECT命令，选择ADFcsiM4）ME模拟器间CSIM卡发送UPDATESSD命令，参数是RANDSSD,Process_Control,ESN；5）ME模拟器向CSIM卡发送BASE STATION CHALLENGE命令，参数是RANDSeed：6）ME模拟器向 CSIM-F发送UPDATE SSD命令，参数是\BSC\模式，参数为RANDSSD，Process Control, ESN
预期结果：
a）步骤4）后，CSIM下返回状态为SW1=\98\，SW2=\34\—命令次序错误；b）步骤6）后，CSIM卡返回状态为SW1=\90\，SW2-\00—命令正常结束TYKAONYKAea
YD/T2086-2010
测试编号4.
测试项目：管理共享秘密数据（SSD）分项目：确认共享秘密数据（ConfirrnSSD）测试目的
验证CanfirmSSD满足下列要求：a）ConfirmSSD用于确认网络和卡片之问的鉴权是否成功，ConfirmSSD功能生成\AUTHBS\并将它与网络传来的 AUTHBS 比较。如果网络传来的 AUTHBS 和 CS[M 卡计-算得到的 AUTHBS 相同，就将新SSD值写入当前SSD的存储位置：b）在BSC模式中，Confim SSD 功能只能在+UPDATE SSD\功能之后执行一次c）如果网络传来得AUTHIBS和CSDM卡计算得到的AUTHBS不相等，那么CSIM卡返回SW1=\98\，SW2=\04\
预置条件：
a）CSIM卡连接到ME模拟器上：
b）RANDSSD-7字节十＊进制数，RANDSeed=4 字节十六进制数，Process Control=\00\，ESN=\0000 00 00*
测试步骤：
1）ME模拟器复位CSIM卡：
ME模拟器向CSIM卡发送VERIFYPEN命令：2)
3）ME模拟器向CSIM卡发送SELECT命令：选择ADFcsTM：4）ME模拟器向CSIM卡发送BASESTATIONCHALLENGE命令，参数为RANDSeed；S）ME模拟器向CSIM卡发送UPDATE SSD命令，使用\BSC\模式，参数为 RANDSSD，Process Control-\00\和ESN:6）ME模拟器向CSTM卡发送Con五rmSSD命令，参数为用网络通过RANDBS计算得到AUTHBS的正确值：
7）ME模拟器向CSIM-F发送ConfirmSSD命令，参数为用网络通过RANDBS计算得到AUTHBS的正确值：
8）ME模拟器复位CSIM卡：
ME模拟器向CSIM卡发送VERIFYPIN命令：10）ME模拟器向CSIM卡发送SELECT命令，选择ADFcSM:11）ME模拟器向CSIM上发送BASE STATION CHALLENGE命令：参数是RANDSed12）ME模拟器向CSIM卡发送ConfrmSSD命令，参数为AUTHBS值：13）ME模拟器向CSIM卡发送BASESTATIONCHALLENGE命令，参数是RANDSeed;14）ME模拟器向CSIM卡发送UPDATESSD命令，使用*BSC\模式，参数为RANDSSD，Pracess_Control=\00\和ESN:
15）ME模拟器向CSIM卡发送ConfirSSD命令，参数为用网络通过RANDBS计算得到AUTHBS的不正确值
预期结果：
a）步骤6）后，新的 SSD 存储在 CSIM 卡中，新值在接下来的鉴权计算中使用，CSIM 卡返回状态为SW1=“90\，SW2“00\—命令正常结束：b）步骤7）后，CSIM F返回状态为 SW1=\98\，SW2=\34c）步骤12）后，CSIM卡返回状态为SW1=\98\，SW2=*34\d)
步骤15）后，CSIM卡返回状态为SW1=*98\，SW2=\04命令次序错误：
命令次序错误；
鉴权错误
测试编号5.
测试项目：安全相关命令
分项目：基站检验（Base Station Challenge）测试目的：
YD/T2086-2010
验证Base StationChallenge是为了产生---个将被发送到网络侧的随机数，能满足下列要求：a）BaseStationChallenge功能应返回RANDBSb）如果连续两次输入相同的随机数RANDSeed，该功能返回随机数RANDBS应是不同的预置条件：
a）CSIM卡连接到ME模拟器上：
b）RANDSeed 值为 4字节十六进制数测试步骤：
1）ME模拟器复位CSIM卡；
2）ME模拟器向CSIM卡发送VERIFYPIN命令：3）ME模拟器向CSIM卡发送SELECT命令，选择ADFcsTM；4）ME模拟器向CSIM卡发送BaseStationChallenge命令，参数是RANDSeed；5）ME模拟器向CSIM卡发送GETRESPONSE命令：6）ME模拟器向CSIM卡发送Base StationChallenge命令，参数是和步骤3）相同的RANDSeed：ME模拟器向CSIM卡发送GETRESPONSE命令7)
预期结果：
a）步骤4）后，CSIM卡遐回状态为 SW1=\9F\，SW2一\04\——命令正常结束；b)
步骤5）后，CSLM卡返回4字节随机数RANDBS：心）步骤 6）后，CSIM卡返回状态为 SW1=\9F\，SW2=\04\命令正常结束：
d）步骤7）后，CSIM下返回4学节随机数RANDBS，与步骤4）的RANDBS不同TTYKAONYKAa
YD/T2086-2010
测试编号6
测试项目：安全相关命令
分项目：生成密钥（GenerateKey/VPM）测试日的：
验证Generate KeyVPM的作用是为终端生成密钙。RUN CAVE命令先丁该命令执行，并将ProcessControl 字段第 4位（Save Registcrs On）设置为 1。验证 Generate Key/VPM 能满足下列要求：a）GenerateKey/VPM功能可以在设置SaveRegistersOn的RUNCAVE功能之后任：何时候执行。RUNCAVE可能在 Save Registers Off 的情泓下执行多次，但是只有最近一次在 Save Registers On情况下热行的RUN CAVE所产生并内部存储的数据才能作为GenerateKey/VPM的输入参数。如果该欲序条件不满足，那么GenerateKey/VPM返回SW1=*98\，SW2=\34\b）GenerateKey/VPM命令执行后，用GETRESPONSE命令取回执行结：64bit定长密钥和用户指定长度的VPM.用户指定的长度是根锯 Gcnerate Key/VPM命令参数的\第一字节\和\最后宇节\计算出来的
预置条件：
a）CSIM卡连接到ME模拟器上：
b）RANDU=3 学节十六进制数，RANDSeed=4 字节→六进制数，ESN二“00 00 00 00测试步骤：
1）ME模拟器复位CSIM卡：
2）ME模拟器向CSIM卡发送VERIFYPIN命令；3）ME模拟器向CSIM卡发送SELECT命令，选择ADFcSM4）ME模拟器向CSIM卡发送GenerateKey/VPM命令，VPM长度=\0040\5）ME模拟器向CS[M卡发送RUN CAVE命令，参数是RANDTYPE\00\”，RAND，DigLength=\00\DIGIT=“00 00 on\,Process_Contrat=\00\和ESN:6）ME模拟器向CSIM卡发送GenerateKey/VPM命令，VPMK度=“0040\7）ME模拟器复位CSIMF；
8）ME模拟器向CSIM卡发送VERIFYPIN命令：9）ME模拟器向CSIM卡发送SELECT命令，选择ADFcSM10）ME模报器向CSIMF发送RUNCAVE命令，参数是RANDTYPE=*00\，RAND，DigLength=\D0\DIGIT-\00 00 00\, Process Control-\10\和ESN;I1）ME模拟器向CSLM-F发送GenerateKey/VPM命令，VPM长度一“0040\12）ME模拟器向CSIM卡发送GETRESPONSE命令取出key和VPM计算结果，参数P3=49I3）ME模拟器复位CSIM；
14）ME模拟器向CSLM卡发送VERIFYPIN命令：15）ME模拟器向CSIM卡发送SELECT命令，选择ADFcsDM8
YD/T2086-2010
16）ME模拟器向CSIM卡发送RUNCAVE命令，参数是RANDTYPE=\00\，RAND，DigLength=“00\DIGIT -*00 00 00\, Process Contral=\10\和ESN;17）ME模拟器向CSIM卡发送RUNCAVE命令，参数是RANDTYPE一\00\，RAND,DigLength一\00\，DIGIT=\00 D0 00\,Process Control=\00\和ESN;18）ME模拟器向CSTM卡发送GeneratKey/VPM命令，VPM长度=\0040\；19）ME模拟器向CSIM卡发送GETRESPONSE命令取出key和VPM计算结果，参数P3=49：20）ME模拟器复位CSIM卡：
21）ME模拟器向CSIM卡发送VERIFYPIN命令：22）ME模拟器向CSIM卡发送SELECT命令，选择ADFcSM23）ME模拟器向CSIM卡发送RUNCAVE命令，参数是RANDTYPE=\00\，RAND，DigLength\00\,DIGIT=\00 00 00\, Process Contol=\10\和ESN:24）ME模拟器向CSIM卡发送GenerateKey/VPM命含，VPM长度=*FFFF*25）ME模拟器向CSIM卡发送GenerateKeyVPM命令取出key：参数P3一08预期结果：
a）步骤4）后，CSIM卡返回状态为 SW1=\98\，SW2=*34\—命令次序错误：b）步骤6）后，CSIM·F返回状态为SW1=“98\，SW2=*34—命令次序错误，c）步骤 11）后，CSIMF返回状态为 SW1=\9F\，SW2=\49\—输出 key 和 VPM;d）步骤12）后，返回数据的1～8字节是key，其他数据是VPM；e）步骤18）后，CSIM-卡返回状态为SW1一\9F\，SW2=*49\输出key和VPM；f）步骤 19）后，返问数据的 1~8字节是 key：其他数据是 VPM;g）步骤24）后，CSIM卡返回状态为SW1=9F\，SW2=\08\——输出key,h）步骤25）后，CSIM卡返回数据的1～8字节为keyrYkAoNrAa
