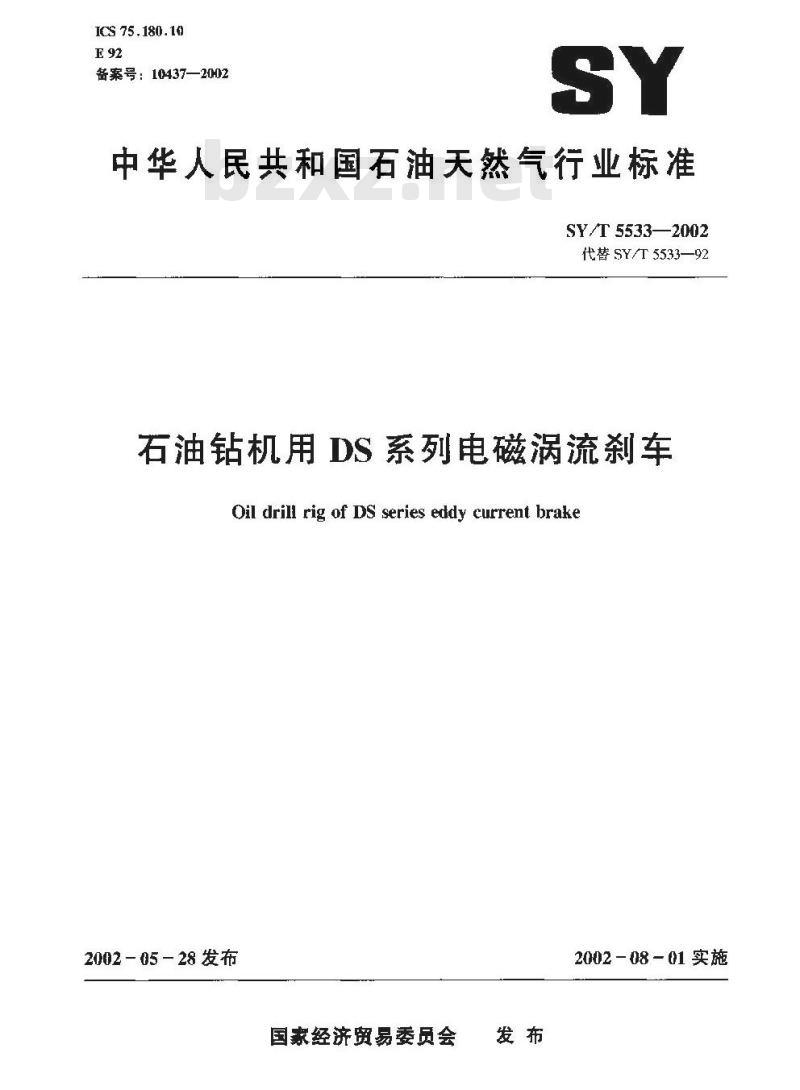

中华人民共和国石油天然气行业标准SY/T 5533—2002
代替 SY/T 5533—92
石油钻机用DS系列电磁涡流刹车Oil drill rig of DS series eddy current brake2002-05-28发布
国家经济贸易委员会
2002—0801实施
SY/T5533—2002

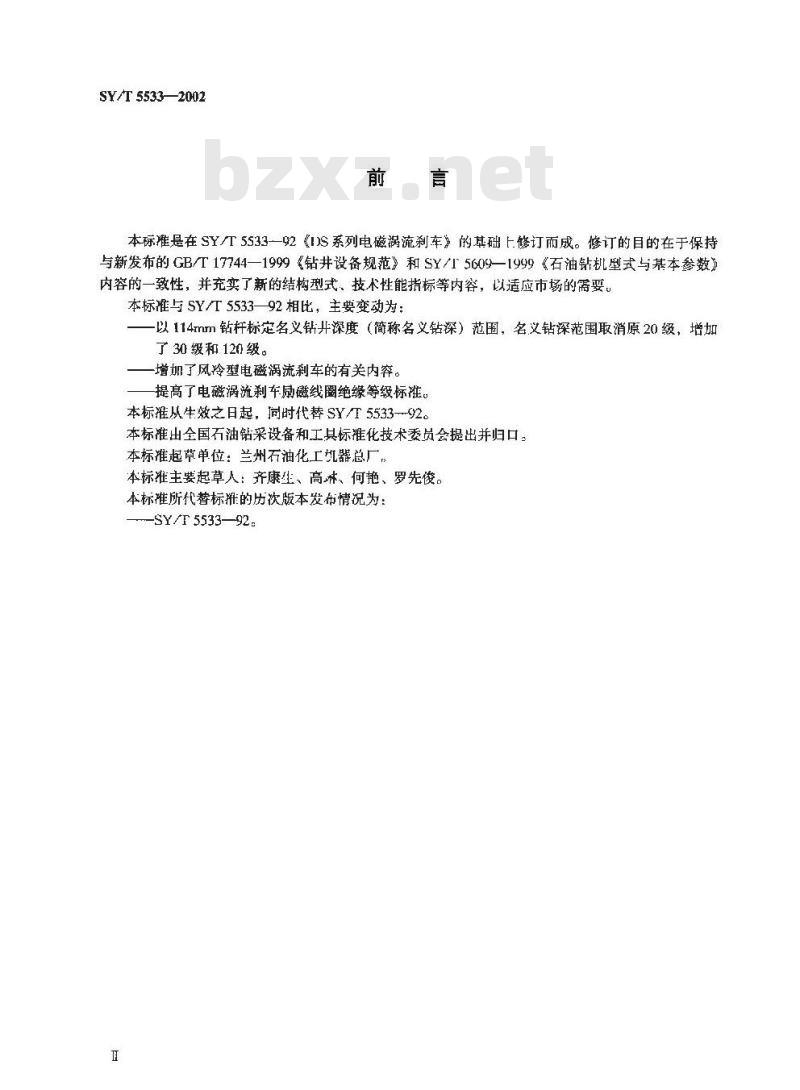

本标准是在SY/T5533--92《I)S系列电磁涡流刹车》的基础上修订而成。修订的目的在于保持与新发布的GB/T17744—1999《钻井设备规范》和SY/T5609—1999《石油钻机型式与基本参数》内容的一致性，并充实了新的结构型式。技术性能指标等内容，以适应市场的需要。本标准与SY/T5533—92相比，主要变动为：一以114mm钻杆标定名义钻井深度（简称名义钻深）范围，名义钻深范围取消原20级，增加了30级和120级。
一增加了风冷型电磁涡流刹车的有关内容。提高了电磁涡流刹车励磁线图绝缘等级标准。本标准从生效之日起，同时代替SY/T5533--92。本标准出全国石油钻采设备和工具标推化技术委员会提出并归口。本标准起草单位：兰州石油化工机器总厂，本标准主要起草人：齐康生、高味、何艳、罗先俊。本标准所代替标准的历次版本发布情况为：—-SY/F5533—92

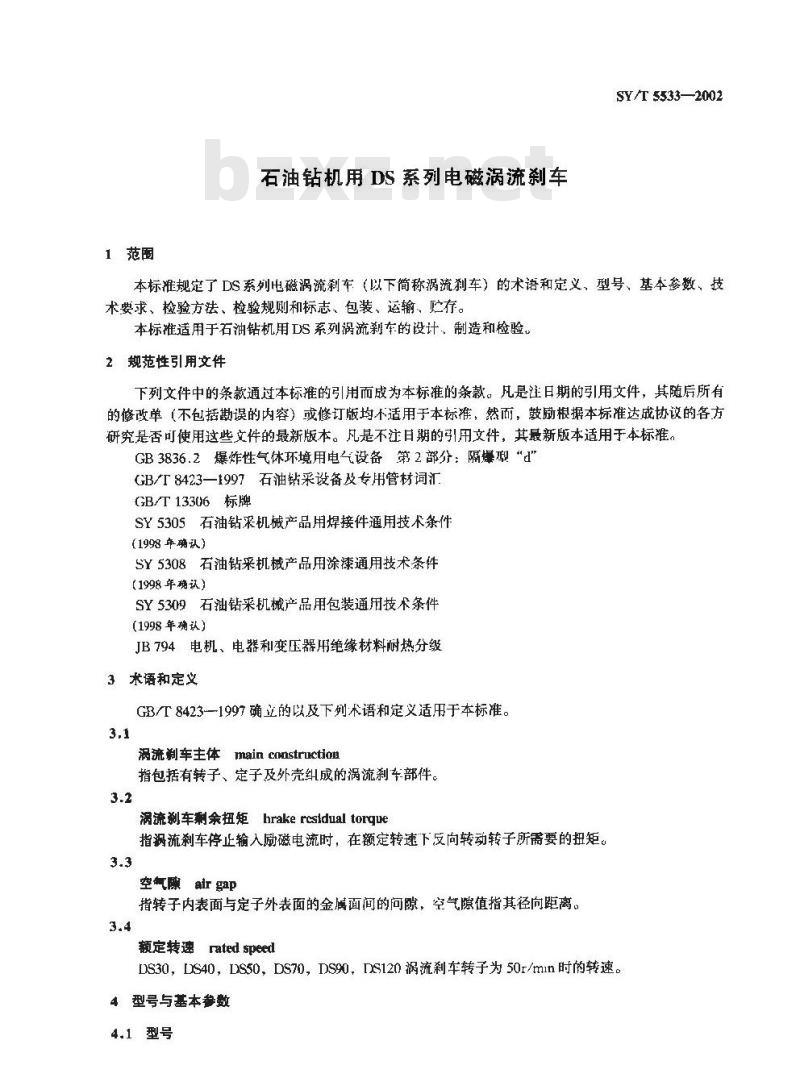

1范圈
石油钻机用DS系列电磁涡流刹车SY/T 5533—2002
本标准规定了DS系列电磁涡流刹车（以下简称涡流刹车）的术语和定义、型号、基本参数、技术要求、检验方法、检验规则和标志、包装、运输、贮存。本标准适用于石油钻机用DS系列涡流刹车的设计、制造和检验2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3836.2爆炸性气休环境用电气设备第2部分：隔爆型d'GB/T8423—1997石油钻采设备及专用管材词汇GB/T13306标牌
SY5305石油钻采机械产品用焊接件通用技术条件（1998年确认）
SY5308石油钻采机械产品用涂漆通用技术条件【1998 年确议】
SY5309石油钻采机械产品用包装通用技术条件(1998 年确认）
JB794电机、电器利变压器用绝缘材料耐热分级3术语和定义
GB/T84231997确立的以及下列术语和定义适用于本标准。3.1
涡流车主体main costruction
指包括有转子、定子及外壳纠成的涡流刹车部件。3.2
涡流刹车剩余扭矩hrake rcsidual torque指涡流刹车停止输人励磁电流时，在额定转速下反向转动转子所需要的扭矩。3.3
空气陈rp
指转子内表面与定子外表面的金属面间的问隙，空气隙值指其径向距离。3.4
额定转速
rated speed
DS30，LS40，LDS50，DS70，DS90，DS120涡流刹车转子为50r/m1n时的转速。4型号与基本参数
4.1型号
SY /T 5533-2002
涡流刹车型号的表示方法如下。DS
涡流刹车级别：采用114mm钻杆，以100m为单位计的名义钻深范围的上限
冷却形式：无标记为水冷型，加F为风冷型滤流刹车代号
示例：级别为40的水冷涡流剩车型号为DS40，级别为50的风冷涡殖刹车型号为 DSF50。4.2涡流别车的基本参数

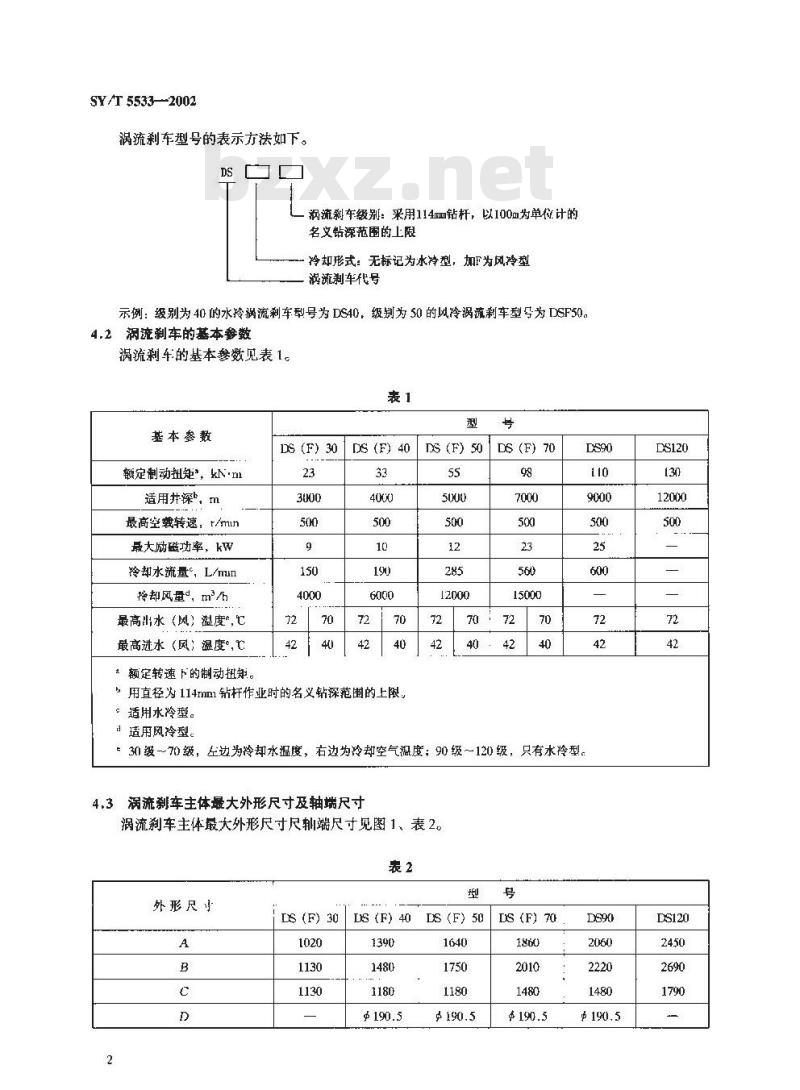

涡流刹车的基本参数见表1。
基本参数
额定制动扭矩，kN·m
适用并深，m
最高空载转速，t/mun
最大励磁功率，kw
冷却水流量，L/mun
玲却风量，m/h
最高山水（风）溢度,
最高进水（风；温度,r
额定转速下的制动扭矩
DS (F) 30
DS (F) 40
”用直径为114mm钻杆作业时的名义钻深范围的上限。适用水冷型。
1适用风冷型。
TS (F) 50
DS (F) 70
30级－70级，左边为冷却水温度，右边为冷却空气温度；90级～120级，只有水冷型。4.3涡流刹车主体最大外形尺寸及轴端尺寸涡流刹车主体最大外形尺寸尺轴端尺寸见图1、表2。表2
外形尺』
LS （F)40
LS (F) 30
LS (F) 50
LIS(F)70
外形尺寸
5技术要求
DS (F) 30
表2(续）
DS (F)40
TS (F) 50
轴蹦放大
DS (F) 70
转子。外充
SY/T 5533-—2002
空气隙
5.1涡流刹车应符合本标准的规定，并按规定程序批准的图样和技术文件制造。SY/T 5533—2002
5.2各种规格渴流刹车的最大空气隙值应符合表3的规定。表3
TS (F) 30 DS (F) 40
最大空气隙值，mm
DS (F) 50
DS (F) 70
5.3涡流刹车电气设备，包括接线盒、密封接头，均应采用防爆型。其防爆要求应符合GB3836.2的规定，
5.4励磁线圈绝缘等级应不低JB794中H级的规定。5.5励磁线圈对地电阻应不低于20MQ。5.6焊缝质量应符合SY5305的规定。5.7涂漆质量应符合 SY5308的规定。5.8涡流刹车应运转平稳、无异常声响。5.9涡流刹车运转时，轴承温升不应超过40℃，5.10涡流刹车各密封处不允许渗漏。5.11涡流刹车最大剩余扭矩 DS3)，DS40 应不大于额定制动扭矩的 1%，DS50，DS70，DS90),DS120应不大于额定制动扭矩的0.8%：5.12成套范围：
a）涡流车主体台；
b）祸流刹车支架一台；
电源箱（含整流器、变压器）一台；司钻开关一件：
e）直流电源电缆及控制电缆。
6检验方法及检验规则
6.1出厂检验
涡流剩车应由制造厂质量捡验部门逐台进行检验，检验合格后方可出厂。6.1.1励磁线圈绝缘等级应按5.4的规定进行检验。6.1.2用500V兆欧表，按5.5的规定检查励磁线圈对地电阻。6.1.3盘动转子轴，按5.2的规定检验空气隙值。每转过120，用塞尺分别通过涡流刹车两侧六个观测孔各测量一次间隙值。连续转动三次，每个观测孔按上述规定测取三个间隙值。18个空气隙之中应有14个以上符合规定为合格：空气隙值等丁间隙值加定子外圆面涂料厚度加转子内圆面涂料厚度）。6.1.4按5.8的规定检查运转情况，以不小于150r/mim的转速，不通冷却水（风），不输入励磁电流，空运转20min以上。
以不小于250r/min的转速，通冷却水（风），不输入励磁电流，连续空运转1h以上。水冷型所通冷却水量以涡流刹车两侧上方观测孔打开丝堵后有少许水量喷出为准。按5.9和5.10的规定检套轴承温升和各处密封。1）涂料厚度以生产检查记录为准或以现场拆检为准，4
6.1.5按5.6的规定检验焊缝质量。6.1.6按5.7的规定检验途漆质量。6.1.7按5.3的规定检查涡流刹车的电器设备。6.2型式检验
6.2.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定时；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）质量技术监督机构提出进行型式检验的要求时。6.2.2型式检验应在出厂检验项目全部合格后进行。SY/T 55332002
6.2.3按表1规定的最高空载转速做不通水（风）空运转、时问应不少J：20m1n，检在轴承温升、应符合5.9的规定。
6.2.4新产品应在质量监督机构指定的试验台上进行外特性试验。在不同负载情况下（励磁功率从零至最大允许值），变换涡流刹主轴的转速，测量不同励磁功率下不同转速时的制动扭矩，并绘制成特性曲线。在额定转速下，最大励磁功率所产生的制动扭矩应符合表1中的规定。
6.2.5负载试验后切断励磁电流、终止刹车制动作用后，在额定转速下，反向旋转刹车转了。此时内腔仍按规定排量通冷却水（风），测量转子轴上剩余扭矩。其值应符合5.11的规定：6.2.6在型式试验过程中测定冷却水（风）流量、水冷系统进出水温度及风冷系统进出口温度，应符合表1中的规定：
7标志、包装、运输、贮存
7.1标志与包装
7.1.1刹车标牌应在明显部位固定牢靠。标牌的尺寸应符合GB/T13306的规定。标牌内容包括：ε）产品型号：
b）产品名称；
c）适用并深；
d）额定制动扭矩；
最高空载转速；
）冷却水（风）流量；
g）最大励磁功率；
h）线圈绝缘等级；
）外形尺寸：bzxZ.net
）质量；
k）出厂日期：
1）出厂编号：
m）制造厂名称；
n）商标。
7.1.2涡流刹车的包装应符合SY5309的规定。7.1.3涡流刹4包装前，对进出水的螺纹及轴伸（或轴仲上的齿式离合器）应采取防护措施。7.1.4涡流刹车主体一般采用裸装，7.1.5电源箱、司钻开关、电源变压器、直流电源电缆及控制电缆等均应装箱。7.1.6随机发送文件应有防雨、防潮包装，包括下列文件：a）产品合格证；
SY/T5533—2002
产品说明书：
随机发送的图纸或图册；
d）发送清单及装箱单。
7.2运输
吊装放运输时应防止嗑碰、挤压损坏水管线、呼吸器及接线盒等零部件。7.3
涡流刹车应存放在下燥、通风、无腐蚀性介质的仓库内。严禁日晒、雨淋。
